恒电位仪操作

PS—1恒电位仪*作规程一、开机前的准备1、检查仪器的接线是否正确，接触是否良好，发现问题及时调整和解决。

2、检查各仪表指示情况，发现不正常应及时机械调零。

二、开机1、将恒电位仪转换旋钮拨至“停止”位置，将“手动调节”旋钮逆时针方向拧到底，将“工作状态”旋钮置“自动”，“测量选择”旋钮置“控制”。

2、合上恒电位仪在CB—1阴保控制台上对应的电源开关。

3、去掉阳极线，将转换旋钮置“自检”，仪器各面板、表均有指示。

调节“自动调节”，电位、电流、电压三表指示不应有变化。

“测量选择”旋钮在“控制”与“保护”间来回扳动两次，电位表指示应有变化。

调节“自动调节”旋钮，将控制电位调到预控值上，此时，仪器处“自检”状态，对机内假负载供电。

4、关闭电源，接上阳极线，将转换旋钮拨至＂工作＂，此时仪器向被保护体供电．将＂测量选择＂旋钮在＂控制＂和＂保护＂间来回扳动两次，电位指示值不应发生变化，表明仪器已投入正常运行。

5、若要“手动”输出，将“工作状态”旋钮置于“手动”，顺时针方向调节“手动输出调节”旋钮，使仪器输出电流达到预定值，但此时仪器的限流、报警电路均失去作用。

三、停机1、将转换旋钮拨至“停止”位置。

2、断开恒电位仪在CB—1阴保控制台上对应的电源开关。

四、注意事项1、平时，“手动输出调节”旋钮应逆时针方向拧到底，以免在由“自动”转“手动”时输出过大，损坏仪器。

2、当仪器需“自检”时，“工作状态”旋置“自动”，禁止置“手动”。

因机内假负载功率小，“手动”时，输出稍大，就会将其烧坏。

3、仪器从“手动”转“自动”时，应先关机，将“工作状态”旋钮置“自动”后再开机。

因仪器在“手动”时，自动控制部分因失去平衡二均处于极端状态，此时转向“自动”，仪器工作就不正常。

4、当仪器需“自检”时，阳极线一定要去掉。

5、遇雷电天气时，应关闭恒电位仪6、1＃与2＃机每个月切换一次，切换时先关后开，只许开一台，另一台必须关。

PS-1LC线路阴极保护恒电位仪的操作一、基本操作方法1、将面板上“控制调节”旋钮反时针旋到底，将“工作方式”开关置“自动”挡，“测量选择”置“控制”挡。

2、将电源开关扳到“自检”档，仪器电源指示灯亮，状态指示灯显示橙色，各面板表应均有显示。

顺时针旋动“控制调节”旋钮，将控制电位调到欲控值上，此时，仪器工作于“自检”状态，“测量选择”开关在“控制”档与“保护”档之间切换，电位表显示值基本一致，表明仪器正常。

3、将电源开关扳至“工作”档，此时仪器对被保护体通电。

根据现场管道实际情况，旋动“控制调节”旋钮使管道电位达到欲控值。

4、若要“手动”工作，将“工作方式”开关拨至“手动”档，顺时针旋动“输出调节”旋钮，使输出电流达到欲控值。

5、恒电流设定：打开后门揿动安装板上恒流设定开关，此时面板状态指示灯显示黄色表明进入恒电流状态，根据现场管道实际电流，调节屏蔽盒内“恒流调节”电位器，使电流达到欲控值（出厂时设定在仪器额定电流的30%），恒电流设定完毕，将仪器关机再开机。

二、注意事项1、手动输出调节电位器应反时针旋到底，以免在由“自动”转“手动”时输出电流过大。

2、当仪器需“自检”时，工作方式开关应置“自动”档禁止置“手动”档。

因机内假负载可承受的功率较小，若置“手动”档时，有可能把机内假负载烧毁。

3、仪器从“手动”档切换到“自动”档时，应先关机，将“工作方式”开关置“自动”后再开机。

因仪器在“手动”工作时，自动控制部份处于失衡状态，此时如直接切换到“自动”档仪器工作将不正常。

4、当仪器需“自检”时，应事先将仪器后板的输出阳极连线断开。

HPS-1D线路阴极保护恒电位仪的操作一、基本操作方法1、连线打开仪器机箱门，按系统连线示意图所示，将仪器接线板上的接线柱与电源、被保护体、阳极体以及参比电极用导线相连，连线为绝缘胶皮铜芯线或铝芯线。

导线的电流密度应不大于3A/mm2（铜芯线）或2A/mm2（铝芯线）；参比电极线和零位线为信号线，只须满足施工中的应力强度要求即可，一般选择截面积大于2mm2的绝缘胶皮导线。

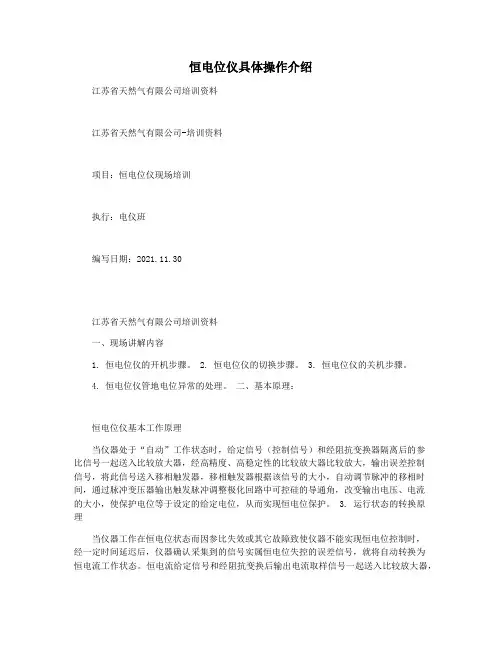

恒电位仪具体操作介绍江苏省天然气有限公司培训资料江苏省天然气有限公司-培训资料项目：恒电位仪现场培训执行：电仪班编写日期：2021.11.30江苏省天然气有限公司培训资料一、现场讲解内容1. 恒电位仪的开机步骤。

2. 恒电位仪的切换步骤。

3. 恒电位仪的关机步骤。

4. 恒电位仪管地电位异常的处理。

二、基本原理：恒电位仪基本工作原理当仪器处于“自动”工作状态时，给定信号（控制信号）和经阻抗变换器隔离后的参比信号一起送入比较放大器，经高精度、高稳定性的比较放大器比较放大，输出误差控制信号，将此信号送入移相触发器，移相触发器根据该信号的大小，自动调节脉冲的移相时间，通过脉冲变压器输出触发脉冲调整极化回路中可控硅的导通角，改变输出电压、电流的大小，使保护电位等于设定的给定电位，从而实现恒电位保护。

3. 运行状态的转换原理当仪器工作在恒电位状态而因参比失效或其它故障致使仪器不能实现恒电位控制时，经一定时间延迟后，仪器确认采集到的信号实属恒电位失控的误差信号，就将自动转换为恒电流工作状态。

恒电流给定信号和经阻抗变换后输出电流取样信号一起送入比较放大器，比较放大器输出误差控制信号通过移相触发器调整可控硅的导通角的大小使仪器的输出电流恒定在预先设定的电流值上。

三、技术指标：1. PS-1LC恒电位仪技术指标使用环境：温度：－15℃～45℃ ,相对湿度：20%～90%,气压：60～106KPa 输出电压：额定输出电压分10V、15V 、30V、40V、54V、 60V等规格，输出电压在额定输出电压的1 %～100％范围内可调。

输出电流：额定输出电流分10A、15A、20A、25A、30A、35A、40A、50A等规格，输出电流在额定输出电流的1 %～100%范围内可调。

江苏省天然气有限公司培训资料恒电位范围：－300mV～－3000mV 恒电位精度：优于±5mV 恒电流精度：优于±2%误差报警：±30mV～±100mV之间抗50Hz干扰：≤AC30V电源：单相AC220±10% 50Hz±5 2. PC-1B 恒电位仪技术指标使用环境：温度：－15℃～45℃ ,相对湿度：20%～90%,气压：86～106KPa 输出电压：额定输出电压分10V、15V 、30V、40V、54V、 60V，输出电压的可调范围不窄于1%额定输出电压。

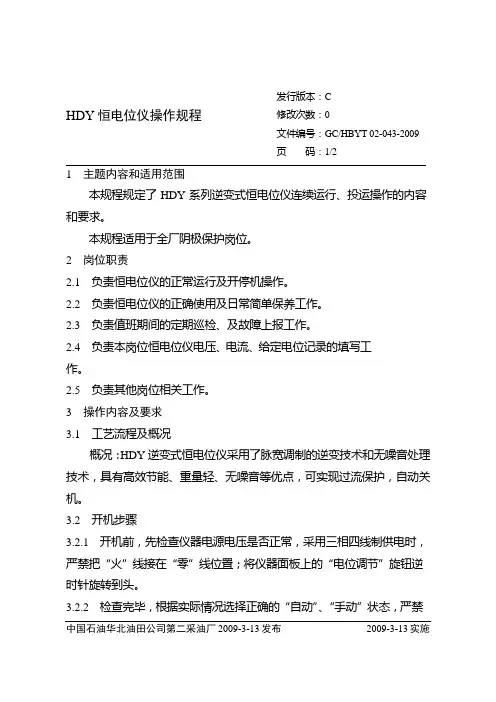

本规程规定了HDY系列逆变式恒电位仪连续运行、投运操作的内容和要求。

本规程适用于全厂阴极保护岗位。

2 岗位职责2.1 负责恒电位仪的正常运行及开停机操作。

2.2 负责恒电位仪的正确使用及日常简单保养工作。

2.3 负责值班期间的定期巡检、及故障上报工作。

2.4 负责本岗位恒电位仪电压、电流、给定电位记录的填写工作。

2.5 负责其他岗位相关工作。

3 操作内容及要求3.1 工艺流程及概况概况：HDY逆变式恒电位仪采用了脉宽调制的逆变技术和无噪音处理技术，具有高效节能、重量轻、无噪音等优点，可实现过流保护，自动关机。

3.2 开机步骤3.2.1 开机前，先检查仪器电源电压是否正常，采用三相四线制供电时，严禁把“火”线接在“零”线位置；将仪器面板上的“电位调节”旋钮逆时针旋转到头。

3.2.2 检查完毕，根据实际情况选择正确的“自动”、“手动”状态，严禁中国石油华北油田公司第二采油厂2009-3-13发布2009-3-13实施GC/HBYT 02-043-2009 页码：2/2在仪器运行时进行自动/手动切换（在系统无故障时均应选择自动运行模式）。

3.2.3 接通仪器电源，此时运行指示灯（绿灯）亮，且稍后会自动熄灭，属正常现象，等待20秒，然后按下启动按钮，启动仪器。

3.2.4 顺时针缓慢调节仪器面板上的“电位调节”旋钮（自动状态时，用来调节阴极给定电位；手动状态时，用来调节输出电流），输出电流、电压缓慢上升，使给定电位达到1.10～1.50V，经过10~20秒后即可达到稳定状态。

3.3 故障处理3.2.1 输出电压、输出电流均为零，处理办法：更换参比电极，或把外接联线开路点找到接好，即正常。

3.2.2 输出电压可调、输出电流为零，处理方法：检查阴、阳极电缆接线，将断开处连接好。

4 安全环保注意事项4.1 通电前用测电笔，测量金属仪器的外壳，如带电，需调换电源输入线，并接好“机壳接地”，有接地接线柱到机房大地。

HDY-Ⅰ恒电位仪(教学用)使用说明书一、简介HDY-I型恒电位仪可同时显示电流和恒电位值，可广泛应用于电化学分析及有机电化学合成等方面。

可通过USB接口（选配）与电脑相连接，使数据显示更加清晰直观，电路中采取了保护电路，具有安全性和可靠性，特别适合各大院校物化实验室使用。

二、技术指标（一）工作条件1、电源电压：～220V±10%50Hz2、环境温度：-5℃～40℃3、湿度：≤85%（二）技术指标1、恒电位范围：-1.9999V— 1.9999V±2.000V—±4.000V连续可调2、恒电流范围：-1.0000A—1.0000A分档±1A、±200mA、±20mA、±2mA、±200uA、±20uA、±2uA3、最大输出槽电压：±20V、±30V4、最大输出电流：±1A5、参比探头输入阻抗：＞1012Ω三、恒电位仪前面板功能说明恒电位仪前面板如下图所示，以作用化分为14个区：图一前面板示意图*区1用于仪器系统调零，有“电压调零”和“电流调零”，调零方法见“七、仪器调零及验收测试”。

*区2电源开关。

*区3是仪器功能控制按键区，有五个功能键：“平衡”、“恒电位”、“参比”或“恒电流”等工作方式,与该按键配合，区4的四个指示灯用于指示相应的工作方式。

5的两个指示灯用于指示所选择的负载状态，“模拟”状态时，选择仪器内部阻值约为10KΩ电阻作为模拟负载，“电解池”状态时，选择仪器外部的电解池作为负载。

7的两个指示灯用于指示负载工作状况的通断，“通”时仪器与负载接通，“断”时仪器与负载断开。

“恒电位”工作方式时，通过该按键可选择0～1.9999V或2～4V内给定恒电位范围；“恒电流”工作方式时，只能选择0～1.9999V的内给定恒电位范围。

与该按键配合，区6的两个指示灯用于指示所选择的内给定范围。

阴恒电位仪操作规程一、使用范围、目的及编制依据本规程是用来规范和指导现场生产操作的指导性文件，主要用来指导恒电位仪的正确、安全操作，并保证其正常运行。

编制依据：《恒电位仪操作、维护保养说明书》。

二、恒电位仪的管辖范围恒电位仪的管线范围:给所在管线提供额定电流，使各管线达到额定保护电位。

三、恒电位仪主要技术参数1.恒电位仪型号：PS-1；KGL-2×24/10；HXD-1；HDV-4D/3；PS-1LC;PS-1T等；2.恒电位仪输入电压：DC 24V、AC 220V。

3.恒电位仪保护数值：-0.85v—-1.5v四、风险提示及应急处理1、风险提示触电。

2、应急处置人员触电后，立即关断相关电源或使伤者脱离电源，然后对伤者进行救护，严重时送往医院。

五、操作规程1、操作前的检查1)戴好防护手套；2)检查安装线是否按使用说明书的要求连接，电源是否正常，机壳接地是否良好。

2、启机及测试操作1)将面板上的“控制调节”旋钮反时针旋到底；2)将工作方式开关置“自动挡”，“测量选择”开关置“控制”档；3)断开接线板上的“输出阳极”端子与阳极的连线；4)将面板上的“电源开关”旋至“自检档”，顺时针旋转“控制调节”旋钮，将控制电位调到保护值；5)将“测量选择”开关在“控制”挡与“保护”挡之间切换，电位表显示值应一致；6)将面板上的“电源开关”旋至“停止”挡；7)将“输出阳极”端子与阳极的连线；8)将面板上的“电源开关”旋至“工作”挡，旋转“控制调节”旋钮，使管道电位达到保护值。

9)做好设备运行记录。

3、关机操作1）将面板上的“控制调节”旋钮反时针旋到底；2）将面板上的“电源开关”旋至“停止”挡；3）将“输出阳极”端子与阳极的连线；4）做好设备停运记录；六、巡检内容1）检查恒电位仪输出电压、输出电流、保护电位是否正常（根据恒电位仪额定输出）2）检查各接线端子连接是否良好。

3) 检查控制保险是否正常。

4）检查变压器温度是否正常，设备内有无异味。

恒电位仪安全操作规程恒电位仪是一种用于测量电位差的仪器，广泛应用于医疗、工业、科研等领域。

由于其特殊的工作原理和使用要求，正确的操作和安全措施对于保护用户的个人安全和设备的正常工作非常重要。

下面是恒电位仪的安全操作规程，以便用户正确操作并避免事故发生。

1. 操作前准备在使用恒电位仪之前，必须先了解其使用说明书和操作手册，熟悉仪器的主要功能和参数设置。

确保所使用的仪器符合国家标准，具备相关认证和检验报告。

2. 仪器安装恒电位仪应安装在平稳的工作台上，并保持仪器的稳定性。

仪器的电源线应连接到接地插座，并确保接地良好。

避免仪器与其他电气或磁性设备放置过近，以免干扰仪器的正常工作。

3. 仪器操作恒电位仪在操作时需要注意以下几个方面：- 使用前检查仪器是否有损坏或异常，如发现任何问题要及时报修或更换。

- 仪器的操作面板和按键不得被异物覆盖或遮挡，以便用户能够清晰地看到和使用。

- 仪器操作过程中，不得随意更改或调整仪器的参数设置，以免影响测量结果和仪器性能。

- 仪器使用完毕后，应及时关闭电源，防止长时间待机造成的安全隐患。

- 避免将恒电位仪放在潮湿、高温或有腐蚀性气体的环境中，以免影响仪器的工作稳定性和寿命。

4. 使用人员要求恒电位仪的使用必须由经过相关培训和授权的人员进行，不得随意交给没有专业知识和技能的人员操作。

操作人员应熟悉仪器的工作原理和操作方法，并严格按照操作规程进行操作。

5. 安全防护在使用恒电位仪时，应注意以下几个安全防护要点：- 在操作过程中，佩戴防护眼镜、隔热手套、防护服等个人防护装备，以防受到电击、高温等伤害。

- 避免在有水、湿度较高的环境中操作，以减少发生触电和短路的风险。

- 在测量电位差时，应避免直接接触导线和电极，以免发生电击事故。

可以使用绝缘性好的工具进行操作。

6. 仪器维护和保养定期对恒电位仪进行维护和保养是确保仪器正常工作和延长使用寿命的重要环节。

定期检查仪器的电源线、插头、连接线等是否完好，如有问题及时更换。

恒电位仪操作
1 将面板上“控制调节”旋钮反时针旋到底，将“工作方式”开关置“自动”挡，“测量选择”置“控制”挡。

2 将电源开关扳到“自检”档，仪器电源指示灯亮，状态指示灯显示橙色，各面板表应均有显示。

顺时针旋动“控制调节”旋钮，将控制电位调到欲控值上，此时，仪器工作于“自检”状态，“测量选择”开关在“控制”档与“保护”档之间切换，电位表显示值基本一致，表明仪器正常。

3 将电源开关扳至“工作”档，此时仪器对被保护体通电。

根据现场管道实际情况，旋动“控制调节”旋钮使管道电位达到欲控值。

4 若要“手动”工作,将“工作方式”开关拨至“手动”档，顺时针旋动“输出调节”旋钮，使输出电流达到欲控值。

5 恒电流设定：打开后门揿动安装板上恒流设定开关，此时面板状态指示灯显示黄色表明进入恒电流状态，根据现场管道实际电流，调节屏蔽盒内“恒流调节”电位器，使电流达到欲控值（出厂时设定在仪器额定电流的30%），恒电流设定完毕，将仪器关机再开机。

6 手动输出调节电位器应反时针旋到底，以免在由“自动”转“手动”时输出电流过大。

7 当仪器需“自检”时，工作方式开关应置“自动”档禁止置“手动”档。

因机内假负载可承受的功率较小，若置“手动”档时，有可能把机内假负载烧毁。

8 仪器从“手动”档切换到“自动”档时，应先关机，将“工作方式”开关置“自动”后再开机。

因仪器在“手动”工作时，自动控制部份处于失衡状态，此时如直接切换到“自动”档仪器工作将不正常。

9 当仪器需“自检”时，应事先将仪器后板的输出阳极连线断开。

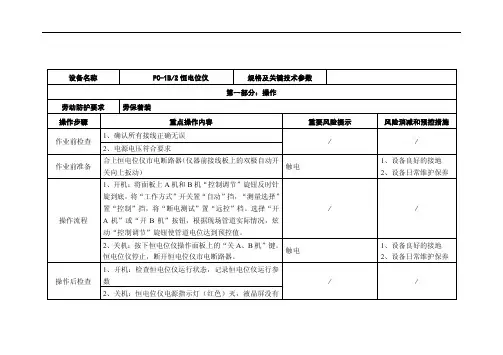

设备名称PC-1B/2恒电位仪规格及关键技术参数
第一部分：操作
劳动防护要求劳保着装
操作步骤重点操作内容重要风险提示风险消减和预控措施
作业前检查1、确认所有接线正确无误
/ / 2、电源电压符合要求
作业前准备合上恒电位仪市电断路器（仪器前接线板上的双极自动开
关向上扳动）
触电
1、设备良好的接地
2、设备日常维护保养
操作流程1、开机：将面板上A机和B机“控制调节”旋钮反时针
旋到底，将“工作方式”开关置“自动”挡，“测量选择”
置“控制”挡，将“断电测试”置“远控”档。

选择“开
A机”或“开B机”按钮，根据现场管道实际情况，炫
动“控制调节”旋钮使管道电位达到预控值。

//
2、关机：按下恒电位仪操作面板上的“关A、B机”键。

恒电位仪停止，断开恒电位仪市电断路器。

触电
1、设备良好的接地
2、设备日常维护保养
操作后检查1、开机：检查恒电位仪运行状态，记录恒电位仪运行参
数// 2、关机：恒电位仪电源指示灯（红色）灭，液晶屏没有。

IHF数控高频开关恒电位仪及YHS-1控制柜操作规程本规程主要面向日常操作、管理和维护，简要说明了IHF数控高频开关恒电位仪及YHS-1控制柜常用操作方法和注意事项，可以作为日常使用及管理维护的依据，详细的使用方法请参阅恒电位仪及控制柜的使用说明书。

1．系统构成线路阴保间内放置的恒电位仪及控制柜，是由一台YHS-1控制柜和2台IHF恒电位仪组成，安装方式为一台控制柜内放置两台恒电位仪。

恒电位仪负责为管道提供所需的阴极保护电源；控制柜负责配电及输入输出线路连接；控制柜内部配有自动切换控制器，负责恒电位仪的自动切换。

2．恒电位仪显示及操作1）恒电位仪前后面板示意图说明：①恒电位仪操作面板②百叶窗③市电断路器④市电输入插座⑤铭牌⑥参比接线端子⑦输出端子- （阴极）⑧输出端子+ （阳极）⑨风机罩⑩接地螺栓2）数据及状态显示恒电位仪的运行数据及状态，通过恒电位仪的中文液晶面板进行显示，同时操作面板上的指示灯和蜂鸣器，也会指示相应的状态。

恒电位仪液晶显示主界面示意图如下：参比电位：XXXXXX 状态预置电位：XXXXXX 恒电位输出电压：XXX XX输出电流：XXX3）面板按键说明及参数调整基本操作方式按键说明：运行：启动恒电位仪工作停止：停止恒电位仪工作确定：选择和保存设置返回：返回上级菜单方向键：修改数据，移动光标恒电位：恒电位设置快捷键恒电流：恒电流设置快捷键菜单：调出恒电位仪功能菜单测试：断电测试启动与停参数调整基本操作方法：参数的调整，通过左右方向键选择需要修改的数据位，通过上下方向键修改数据或状态。

4）恒电位仪日常操作◆恒电位运行操作恒电位仪上电→“停止”→“恒电位”→通过方向键设置预置电位→“确定”→“运行”◆恒电流运行操作恒电位仪上电→“停止”→“恒电流”→通过方向键设置预置电流→“确定”→“运行”注意：在进行任何参数或状态调整时，应先按下“停止”键，使恒电位仪处于停止状态，而后进行设置和调整。

恒电位仪操作规程
《恒电位仪操作规程》
一、设备准备
1. 检查恒电位仪是否完好无损，是否有漏电现象。

2. 接通电源，检查仪器是否能够正常启动。

二、连接电极
1. 将电极插入仪器对应的插槽中。

2. 确保电极连接牢固，不易松动。

三、设置参数
1. 调节仪器的电压和电流参数，根据实际需要进行调整。

2. 确认设置无误后，进行下一步操作。

四、操作步骤
1. 将待测物品放置在电极之间。

2. 按下启动按钮，记录实验数据。

3. 实验完成后，按下停止按钮，关闭电源。

五、清洁保养
1. 每次使用后及时清洁电极，防止污垢积累影响仪器使用寿命。

2. 定期对恒电位仪进行维护保养，确保仪器的稳定性和准确性。

六、安全注意事项
1. 使用恒电位仪时应注意防潮防水，避免发生短路或其他意外情况。

2. 操作过程中严禁触碰高压电极，以免触电危险。

恒电位仪是一种用途广泛的实验设备，正确的操作规程能够确保实验数据的准确性和操作人员的安全。

希望使用人员能够遵守上述操作规程，做到安全操作、科学实验。

如何使用双恒电位仪进行电位测量？双恒电位仪通常由两个电极组成，每个电极都具有固定的电位。

通过连接待测点与这两个电极之间，它可以测量待测点与每个电极之间的电位差，并计算出待测点的电位值。

这种仪器常用于电化学实验、腐蚀研究和其他需要准确测量电位的应用中。

以下是使用双恒电位仪进行电位测量的基本步骤：1、准备工作：确保双恒电位仪处于良好状态并具有适当的校准。

检查电极、连接线和样品等部件是否干净、无损坏，并确保连接稳定可靠。

2、连接电极：将参比电极(也称为恒电位电极)和工作电极正确连接到仪器上。

参考电极通常是一个稳定的标准电极，例如银/氯化银电极或饱和甘汞/水银电极。

工作电极根据具体实验需求选择，可能是一个金属电极或其他类型的电极。

3、样品处理：根据需要，对待测样品进行必要的处理，例如清洗、溶液调节、去除氧气等。

确保样品与电极之间没有任何杂质或隔离物。

4、建立电路：通过连接线将仪器与参比电极和工作电极连接起来。

确保连接线的长度适当，并尽量减少电阻和干扰。

5、测量电位差：打开仪器的电源，并根据说明书或操作手册设置合适的参数，例如采样率、测量范围等。

开始测量前，应该让系统达到稳定状态，通常需要一段时间以消除任何系统漂移。

启动仪器并记录电位差数据。

可以在实验过程中随时记录单个数据点或进行连续测量。

6、数据处理：根据实验需求，对测得的电位差数据进行分析和处理。

可以计算平均值、标准偏差、相关系数等统计量，以评估测量结果的可靠性。

将所得数据与其他因素(如时间、温度、浓度等)进行关联分析，以获得更详细的信息。

7、清理和维护：在测量结束后，及时清洁电极和所有使用过的部件，以确保下次使用前的良好状态。

定期检查和校准双恒电位仪，以确保其精度和准确性。

恒电位仪操作规程
一、开机
1、开机前，将智能控制面板上“控制调节”电位器旋钮逆时针旋到底，将“工作方式”开关置于“自动”档，测量方式选择“控制”档。

开机默认为A机工作。

2、开启设备电源开关。

二、参数调节过程
1、用平口螺丝刀微调“控制”旋钮，待保护电位调节至1500mv以下，输出电流调节至为0.2A，输出电压调节至0.18V。

A机与B机均用此方法调节，调节完毕后将“测量选择”置“工作”档。

2、恒电流设定，将“测量方式”调至“控制”档，打开控制板上恒流设定开关，此时面板状态指示灯显示黄色，表明进入恒电流状态。

根据现场管道实际电流，用平口螺丝刀调节控制板“恒流调节”电位器，使电流达到欲控值，设定为0.2A。

三、自检
将输出阳极连线断开，将控制调节电压调至零，按住“自检”按钮，调节到电压为400mv-500mv时，电流为0.06A，说明设备运行正常。

恒电位仪的操作详解恒电位仪操作规程以下由我给您简单介绍下恒电位仪，紧要用于在电极过程动力学、电分析、电解、电镀、金属相分析，金属腐蚀速度测量和各种腐蚀与防腐讨论以及电化学保护参数测试。

恒电位仪操作步骤（1）开机a.将恒电位仪“手动给定”旋钮、“自动给定”旋钮逆时针调到底，将“手动/自动”开关扳到“自动”位置，将“测量选择”开关扳到“给定”位置。

b.接通总电源，设备电源开关扳到“开机”位置，此时恒电位仪接通电源。

c.将“停止/运行”旋钮转到“运行”，此时恒电位仪电源接通。

d.渐渐调整恒电位仪的“自动调整”旋钮，察看电位表指示，达到设定值时停止调整。

f.将设备的“测量选择”开关扳到“C1”位置，此时毫伏表指示管道保护电位。

如设备跳到“故障”可按“复位”按键开关恢复运行状态。

g.完成上述操作后至少察看0.5小时，设备无异常发热无报警现象后，从电流表记录输出电流，从电压表记录输出电压，从电位表记录保护电位。

（2）停机将恒电位仪设备电源开关扳到“关机”位置，自动调整旋钮逆时针调到底。

（3）手动运行在设备故障情况下经电器工程师确认恒电位仪可在手动状态运行。

安装恒电位仪的地方应当适合通风、散热，设备应当轻拿轻放，在安装接线时，应当检查电源是不是适合恒电位仪的规定电压值。

在相近有油罐的的地方安装恒电位仪，应当使用防爆类型的整流电源，大多数时候，都是将整流电源安装在仪表间里面的。

安装时确定要依据接线示意图接线，这样才能保证输出的电源极性正确。

而且在接线的地方都有明确的标示符“+”“”，首先使用万用表来测试接线柱是否精准，然后尝试通电后再将电缆的接头密封起来装好，设备安装完成后机壳要保证持续的良好的接地性能。

在给安装好的恒电位仪通电使用之前，必需先测量出管道的自然电位，而且电位值应当在—0.6V左右，这里指的注意的是，假如管道上带有临时使用的阴极保护设备，这里测试的电位仪有可能会在—1.10V或者更低。

接着要测量阳极地床的电位情况，还有焦炭回填料包裹的阳极这里的电位值一般会在+0.20V+0.30V CSE之间，注意：假如填料使用镀锌铁板圆筒。
