⼲货⼀⽂详解中国动车组（内附各款动车组技术参数）导读本⽂介绍我国动车组技术发展现状、中国“和谐号”动车组CRH系列命名原因以及我国各款动车组及其技术参数。
我国的动车组技术⼀. 我国已经掌握了世界先进成熟的铁路机车车辆制造技术。
法国阿尔斯通、⽇本川崎重⼯、加拿⼤庞巴迪、德国西门⼦、美国GE、EMD等公司，都是世界著名的铁路技术装备制造企业，他们拥有当今世界⼀流的时速200公⾥及以上动车组和⼤功率电⼒、内燃机车设计制造技术。
经过艰苦努⼒，我们成功实现了这些技术的转让引进，使我国铁路装备技术⼀下⼦跻⾝世界先进⾏列。
⼆. 动车组和⼤功率机车的核⼼技术已为我所有。
⾼速动车组的总成、车体、转向架、牵引变流、牵引控制、牵引变压、牵引电机、列车⽹络控制和制动系统等核⼼技术，⼤功率电⼒机车的总成、车体、转向架、主变压器、⽹络控制、主变流器、驱动装置、牵引电机、制动系统等核⼼技术，⼤功率内燃机车的柴油机、主辅发电机、交流传动控制等核⼼技术，以及⼤量的配套技术，我们已经掌握。
运⽤这些技术⽣产的时速200公⾥及以上动车组和⼤功率机车的国产化率可达到70%以上。
三. 实现了低成本引进。
我们引进的动车组和⼤功率机车技术，价格⽐其他国家低得多，动车组⽐西班⽛低14%、⽐韩国低20%，6轴⼤功率机车⽐欧洲同类产品市场价格低44%。
之所以能够取得这样⾼的性价⽐，主要是我们充分利⽤了中国铁路巨⼤的市场优势，以及在铁道部主导下国内各企业的组合优势，再加上采取了灵活的谈判策略，实现了国家利益的最⼤化。
四. 加快了我国机车车辆制造⼯业现代化步伐。
在这次⼤规模的技术引进中，国内共有⼗多家机车车辆重点制造企业和⼏百家外围企业直接从中受益，实现了机车车辆制造⽔平的跨越，增强了市场竞争⼒，有⼒地推动了我国相关民族⼯业的发展壮⼤。
在这些重点制造企业中，长春轨道客车股份有限公司受让阿尔斯通公司的技术，已经制造⽣产出了CRH5型动车组；四⽅机车车辆股份有限公司受让⽇本川崎重⼯的技术，制造⽣产CRH2型动车组；青岛BSP公司受让加拿⼤庞巴迪公司的技术，制造⽣产CRH1型动车组；唐⼭机车车辆⼚受让德国西门⼦公司的技术，制造⽣产CRH3型动车组；⼤连机车车辆公司受让⽇本东芝公司和美国EMD公司的技术，⽣产和谐3型⼤功率电⼒机车与和谐型⼤功率内燃机车；⼤同电⼒机车公司受让阿尔斯通公司的技术，⽣产和谐2D型⼤功率电⼒机车；株洲电⼒机车公司受让德国西门⼦公司的技术，⽣产和谐2Z型⼤功率电⼒机车；戚墅堰机车车辆⼚受让美国GE公司的技术，⽣产和谐型⼤功率内燃机车。

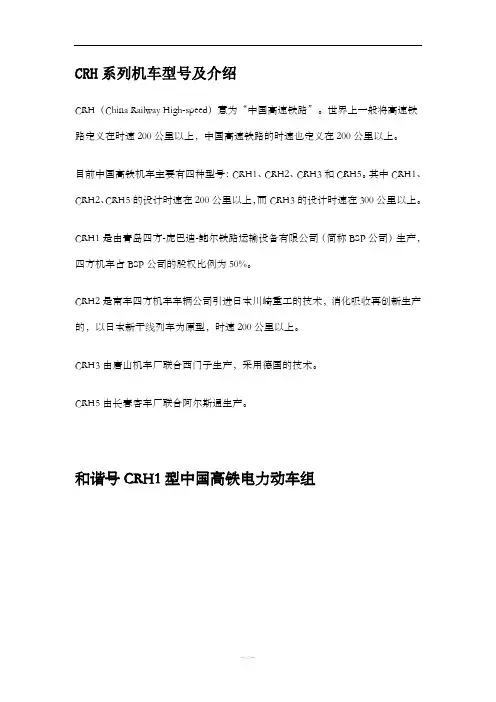

CRH系列机车型号及介绍CRH（China Railway High-speed）意为“中国高速铁路”。
世界上一般将高速铁路定义在时速200公里以上，中国高速铁路的时速也定义在200公里以上。
目前中国高铁机车主要有四种型号：CRH1、CRH2、CRH3和CRH5。
其中CRH1、CRH2、CRH5的设计时速在200公里以上，而CRH3的设计时速在300公里以上。
CRH1是由青岛四方-庞巴迪-鲍尔铁路运输设备有限公司（简称BSP公司）生产，四方机车占BSP公司的股权比例为50%。
CRH2是南车四方机车车辆公司引进日本川崎重工的技术，消化吸收再创新生产的，以日本新干线列车为原型，时速200公里以上。
CRH3由唐山机车厂联合西门子生产，采用德国的技术。
CRH5由长春客车厂联合阿尔斯通生产。
和谐号CRH1型中国高铁电力动车组和谐号CRH1型电力动车组D5128和谐号CRH1A型电力动车组和谐号CRH1型电力动车组（CRH1 Electric Multiple Unit Railcar），是中华人民共和国铁道部为进行中国铁路第六次大提速，于2004年起向庞巴迪运输和青岛四方庞巴迪铁路运输设备有限公司（BST）（前称“青岛四方－庞巴迪－鲍尔铁路运输设备有限公司”、BSP）订购的CRH系列高速电力动车组车款之一。
中国铁道部将所有引进国外技术、联合设计生产的中国铁路高速（CRH）车辆均命名为“和谐号”。
CRH1型电力动车组简介CRH1ACRH1型动车组的原型车是庞巴迪运输为瑞典SJAB提供的Regina C2008型。
首批订购40组，合同编号790，动车编号为CRH1-001A~CRH1-040A，编组方式是全列8节，包括5节动车配3节拖车（5M3T），最高运营速度为200km/h，全部由青岛四方－庞巴迪－鲍尔铁路运输设备有限公司（BSP）生产。
第一组CRH1于2006年8月30日在广深线进行测试。
CRH1型也是广深线首次使用电联车。

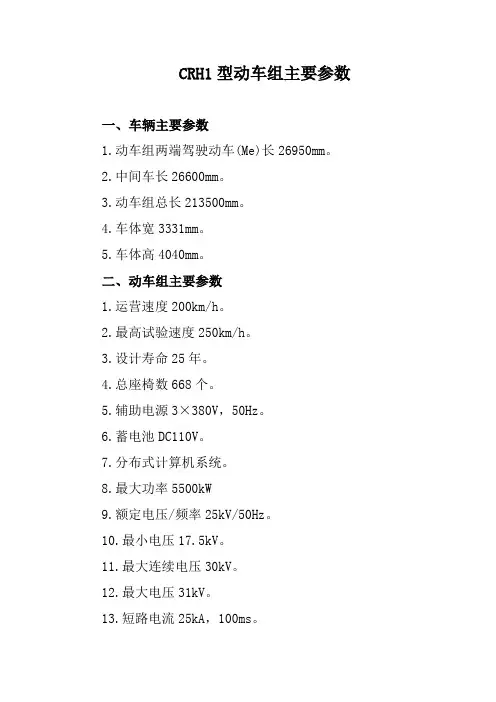

CRH1型动车组主要参数一、车辆主要参数1.动车组两端驾驶动车(Me)长26950mm。
2.中间车长26600mm。
3.动车组总长213500mm。
4.车体宽3331mm。
5.车体高4040mm。
二、动车组主要参数1.运营速度200km/h。
2.最高试验速度250km/h。
3.设计寿命25年。
4.总座椅数668个。
5.辅助电源3×380V，50Hz。
6.蓄电池DC110V。
7.分布式计算机系统。
8.最大功率5500kW9.额定电压/频率25kV/50Hz。
10.最小电压17.5kV。
11.最大连续电压30kV。
12.最大电压31kV。
13.短路电流25kA，100ms。
14.主断路器容量20kA，100ms。
15.有滤波器，干扰电流。
16.有故障指示系统。
17.牵引和驱动系统效率(额定工况下)≥0.80，持续点的牵引电机效率≥0.94。
18.牵引力和制动扭矩见图1－11。
三、牵引电机基本参数1.电机型号为MJA220—8。
2.标准：IEC60349—2，2002。
3.相位数3。
4.电极数量4。
5.温度传感器RTD(Ptl00)，100Wat0℃。
6.温度等级C/200。
7.重量600kg。
8.频率92Hz。
9.基本转速2725r/min。
10.电压1287V。
11.电流158A。
12.功率265kW。
13.冷却风流量0.32m3/s。
14.静态空气压力1550Pa。
15.最大运行转速(磨耗轮)4727r/min。
16.最大设计转速(新轮)5392r/min。
17.轴的最大牵引扭矩2155N·m(Fig.11)电机。
18.最大制动扭矩2130N·m(Fig.12)。
19.三相电路短路时的最大空气间隙扭矩5506N·m。
四、转向架基本参数1.轴距2700mm。
2.车轮直径915mm。
3.轴承直径130mm。
4.轴颈的中间间距2070mm。
5.空气弹簧的中间间距1860mm。
中国动车组全集含新增卧铺动车组CRH5E（最全）中国动车组全集 | 含新增卧铺动车组CRH5E（最全）本文介绍中国动车组全集，CRH1系列、CRH2系列、CRH3系列、CRH5系列、CRH6型城际动车组、CRH380系列，2015年新增的中国标准动车组和CRH2G，以及首列车已出厂并开始进行型式试验的时速250公里新型卧铺动车组CRH5E。
何为动车组及动车组分类动车组是有动车的车辆组：个别的为纯动车组，普通类型的是动车和拖车的组合。
带动力的车辆叫动车，不带动力的车辆叫拖车。
动车组还可分为动力集中式和动力分散式。
动车组技术源于地铁，可两头开。
中国动车组在前期即CRH动车组即高速列车，后来分为三级：一般动车组（D字头列车）主要用于快速铁路，高速动车组（G）主要用于高速铁路，及低速动车组（南车青岛公司研究时速140公里的）适合将来的城市轻轨，如将用于温州市域线和莞惠城轨。
◆一般动车组：如CRH1系列、CRH2系列（除CRH2C以外）、CRH3A（160～250公里）、CRH5系列（CRH5G主要是防寒抗风沙型）。
◆高速动车组：如CRH2C（这款车技术后来被CRH380动车组吸收）、CRH3A（200～250公里）、CRH3C、CRH380系列、标准动车组。
◆低速动车组：如CRH6系列。
高速铁路主要用高速动车组G而兼行一般动车组D，快速铁路主要用一般动车组D而兼行普通列车如丹大快速铁路。
◆CRH380A是中国高速动车组的主流，是里程碑基础。
2010年12月3日，在京沪高铁枣庄至蚌埠试验段，CRH380AL新一代高速动车组创造了时速486公里的世界铁路运营试验第一速。
◆2012年中国铁路总公司主导研制中国标准动车组（作为运营列车），2015年6月30日下线。
◆2012年3月中国铁道科学研究院的高速列车最高试验时速达530公里。
◆2014年1月南车青岛厂的更高速度试验列车时速达605公里。
◆2015年8月我国400km/h以上速度动车组转向架项目验收。

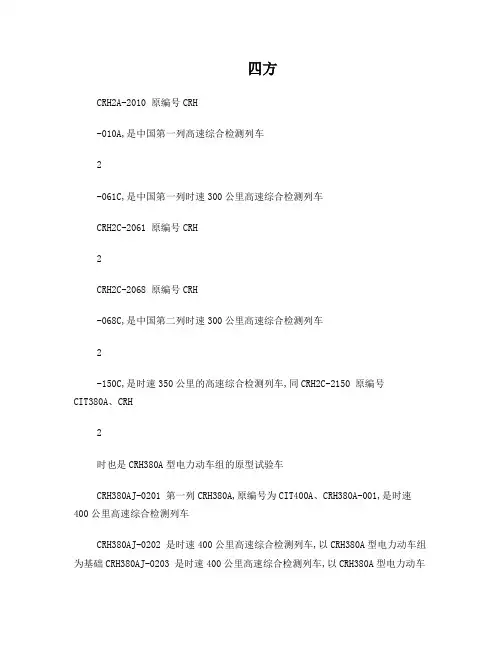

四方CRH2A-2010 原编号CRH-010A,是中国第一列高速综合检测列车2-061C,是中国第一列时速300公里高速综合检测列车CRH2C-2061 原编号CRH2CRH2C-2068 原编号CRH-068C,是中国第二列时速300公里高速综合检测列车2-150C,是时速350公里的高速综合检测列车,同CRH2C-2150 原编号CIT380A、CRH2时也是CRH380A型电力动车组的原型试验车CRH380AJ-0201 第一列CRH380A,原编号为CIT400A、CRH380A-001,是时速400公里高速综合检测列车CRH380AJ-0202 是时速400公里高速综合检测列车,以CRH380A型电力动车组为基础CRH380AJ-0203 是时速400公里高速综合检测列车,以CRH380A型电力动车组为基础CRH380AM-0204 更高速度试验列车CIT500,是中国铁路最新的高速综合检测试验列车-139E,是时速250公里的高速综合检测列车,该车是在2011 CRH2J-0205 原编号CRH2年发生的动车组列车追尾事故后被铁道总公司改造为被综合检测列车,以大修名义改造原11至16号车厢及新造两节车厢而成。
CRH380AJ-0206 是基于CRH380A型电力动车组平台的永磁电机试验动车组CRH-0207 四方生产的标准动车组样车CRH-0208 四方生产的标准动车组样车唐车CRH380BJ-0301 第一列CRH380B,原编号为CIT400B、CRH380B-002,是时速400公里高速综合检测列车CJ1-0302 唐车生产的CJ1型(CRH3A型)电力动车组CJ2-0303 唐车生产的CJ2型(CRH3G型)电力动车组CJ3-0304 唐车生产的CJ3型(CRH3F型)电力动车组CRH-0305 唐车生产的标准动车组样车长客CRH5J-0501 原编号CIT001、CRH5-000,正式名称为“0号高速综合检测列车”CJ1-0502 长客生产的CJ1型(CRH3A型)电力动车组CRH-0503 长客生产的标准动车组样车CRH380BJ-0504 长客生产的CRH380BJ-A-0504号高寒型综合检测车CJ5-0505 长客生产的CJ5型混合动力城际动车组,弓网取电+动力电池组的混合动力EEMUCJ5-0506 长客生产的CJ5型混合动力城际动车组,弓网取电+油电动力包的混合动力DEMUCRH-0507 长客生产的标准动车组样车株机CJ6-0601 株机生产的CJ6型电力动车组。

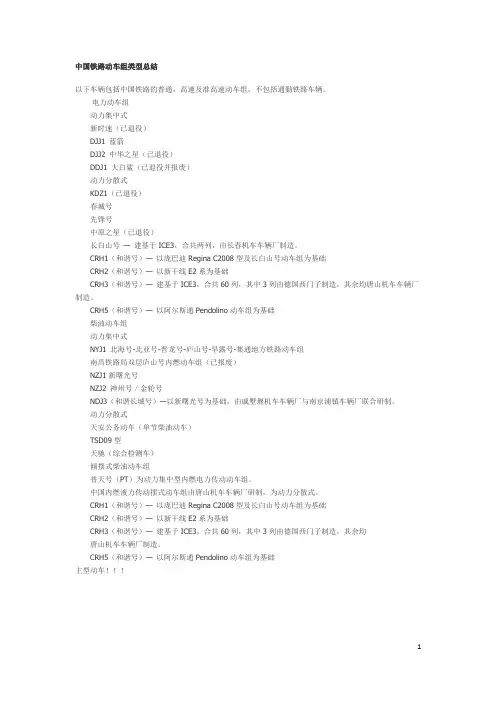

中国铁路动车组类型总结以下车辆包括中国铁路的普通，高速及准高速动车组，不包括通勤铁路车辆。
电力动车组动力集中式新时速（已退役）DJJ1 蓝箭DJJ2 中华之星（已退役）DDJ1 大白鲨（已退役并报废）动力分散式KDZ1（已退役）春城号先锋号中原之星（已退役）长白山号—建基于ICE3，合共两列，由长春机车车辆厂制造。
CRH1（和谐号）—以庞巴迪Regina C2008型及长白山号动车组为基础CRH2（和谐号）—以新干线E2系为基础CRH3（和谐号）—建基于ICE3，合共60列，其中3列由德国西门子制造，其余均唐山机车车辆厂制造。
CRH5（和谐号）—以阿尔斯通Pendolino动车组为基础柴油动车组动力集中式NYJ1 北海号-北亚号-晋龙号-庐山号-旱露号-集通地方铁路动车组南昌铁路局双层庐山号内燃动车组（已报废）NZJ1新曙光号NZJ2 神州号／金轮号NDJ3（和谐长城号）—以新曙光号为基础，由戚墅堰机车车辆厂与南京浦镇车辆厂联合研制。
动力分散式天安公务动车（单节柴油动车）TSD09型天驰（综合检测车）倾摆式柴油动车组普天号（PT）为动力集中型内燃电力传动动车组。
中国内燃液力传动摆式动车组由唐山机车车辆厂研制，为动力分散式。
CRH1（和谐号）—以庞巴迪Regina C2008型及长白山号动车组为基础CRH2（和谐号）—以新干线E2系为基础CRH3（和谐号）—建基于ICE3，合共60列，其中3列由德国西门子制造，其余均唐山机车车辆厂制造。
CRH5（和谐号）—以阿尔斯通Pendolino动车组为基础主型动车！！！CRH系列动车组引进修程修制概要引进修程修制概要1、川崎重工提供的修程修制分为日检、月检、转向架修、大修四个等级。
⑴日检：每日运行结束后或48小时进行一次。
⑵月检：每运行3万公里或每月进行一次。
⑶转向架修：每运行45万公里或每年进行一次。
⑷大修：每运行90万公里或每3年进行一次。
在大修级修程中有“隔次大修”的概念，即运行180万公里时，在上次大修的基础上增加部分涉及寿命管理的检修项点。

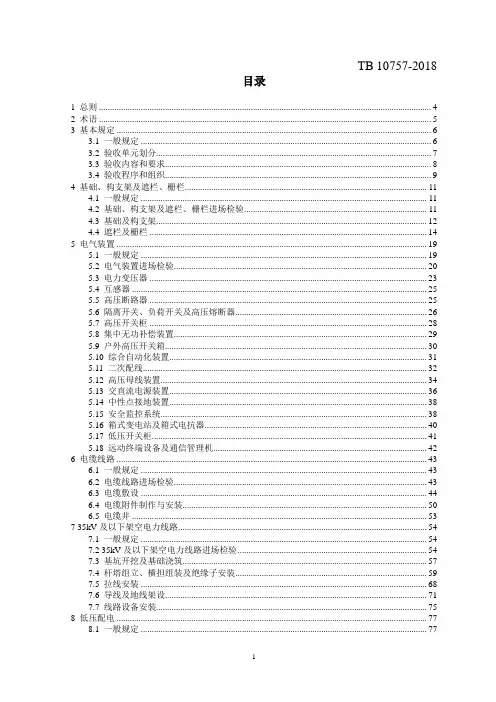

TB 10757-2018目录1 总则 (4)2 术语 (5)3 基本规定 (6)3.1 一般规定 (6)3.2 验收单元划分 (7)3.3 验收内容和要求 (8)3.4 验收程序和组织 (9)4 基础、构支架及遮栏、栅栏 (11)4.1 一般规定 (11)4.2 基础、构支架及遮栏、栅栏进场检验 (11)4.3 基础及构支架 (12)4.4 遮栏及栅栏 (14)5 电气装置 (19)5.1 一般规定 (19)5.2 电气装置进场检验 (20)5.3 电力变压器 (23)5.4 互感器 (25)5.5 高压断路器 (25)5.6 隔离开关、负荷开关及高压熔断器 (26)5.7 高压开关柜 (28)5.8 集中无功补偿装置 (29)5.9 户外高压开关箱 (30)5.10 综合自动化装置 (31)5.11 二次配线 (32)5.12 高压母线装置 (34)5.13 交直流电源装置 (36)5.14 中性点接地装置 (38)5.15 安全监控系统 (38)5.16 箱式变电站及箱式电抗器 (40)5.17 低压开关柜 (41)5.18 远动终端设备及通信管理机 (42)6 电缆线路 (43)6.1 一般规定 (43)6.2 电缆线路进场检验 (43)6.3 电缆敷设 (44)6.4 电缆附件制作与安装 (50)6.5 电缆井 (53)7 35kV及以下架空电力线路 (54)7.1 一般规定 (54)7.2 35kV及以下架空电力线路进场检验 (54)7.3 基坑开挖及基础浇筑 (57)7.4 杆塔组立、横担组装及绝缘子安装 (59)7.5 拉线安装 (68)7.6 导线及地线架设 (71)7.7 线路设备安装 (75)8 低压配电 (77)8.1 一般规定 (77)8.2 低压配电进场检验 (77)8.3 配管配线 (78)8.4 配电箱安装 (84)8.5 UPS不间断电源装置及EPS应急电源装置 (84)8.6 防爆电气设备安装 (86)8.7 滑触线 (86)8.8 封闭式母线 (89)8.9 起重机电气装置 (90)8.10 动车组地面电源 (90)9 电气照明 (92)9.1 一般规定 (92)9.2 电气照明进场检验 (92)9.3 室外照明 (93)9.4 桥隧及特殊场所照明 (95)10 电力远动系统 (96)10.1 一般规定 (96)10.2 电力远动系统设备进场检验 (96)10.3 设备安装 (96)10.4 远动系统检验 (97)11 柴油发电机组 (99)11.1 一般规定 (99)11.2 柴油发电机组安装 (99)11.3 柴油发电机组安装 (99)12 光伏发电系统 (102)12.1 一般规定 (102)12.2 光伏发电系统进场检验 (102)12.3 光伏发电系统安装 (102)13 机电设备监控系统 (105)13.1 一般规定 (105)13.2 机电设备监控系统进场检验 (105)13.3 集中监控站设备安装 (106)13.4 现场监控设备安装 (106)13.5 系统布线 (107)13.6 机电设备监控系统检验 (108)14 防雷与接地 (109)14.1 一般规定 (109)14.2 防雷与接地进场检验 (109)14.3 防雷装置 (109)14.4 接地网 (111)14.5 电气设备接地 (113)14.6 防爆及火灾危险场所设备接地 (114)14.7 等电位联结 (115)14.8 与综合接地系统的连接 (115)附录A施工现场质量管理检查记录 (117)附录B单位工程、分部工程、分项工程、检验批划分 (118)附录C单位工程实体质量和主要功能核查项目及内容 (124)附录D单位工程观感质量评定项目及合格标准 (125)附录E电力工程质量验收记录 (127)附录F室内外配电装置的安全净距 (134)附录G矩形母线搭接 (139)附录H导线钳压示意图及压口尺寸 (141)附录I高速铁路电力施工常用警示标志 (143)引用标准名录 (144)本标准用词说明 (146)《高速铁路电力工程施工质量验收标准》条文说明 (147)1 总则1.0.1 为加强高速铁路电力工程施工质量管理，统一验收要求，制定本标准。
