材料力学习题解答(拉伸、压缩与剪切)复习进程

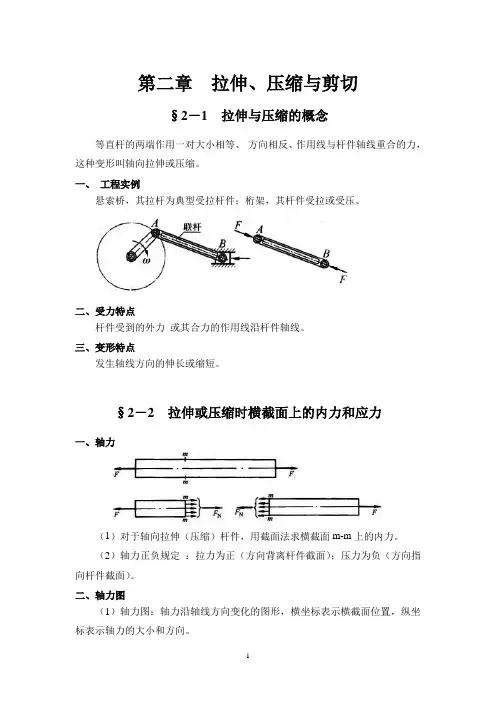

第二章拉伸、压缩与剪切§2－1 拉伸与压缩的概念等直杆的两端作用一对大小相等、方向相反、作用线与杆件轴线重合的力，这种变形叫轴向拉伸或压缩。

一、工程实例悬索桥，其拉杆为典型受拉杆件；桁架，其杆件受拉或受压。

二、受力特点杆件受到的外力或其合力的作用线沿杆件轴线。

三、变形特点发生轴线方向的伸长或缩短。

§2－2 拉伸或压缩时横截面上的内力和应力一、轴力（1）对于轴向拉伸（压缩）杆件，用截面法求横截面m-m上的内力。

（2）轴力正负规定：拉力为正（方向背离杆件截面）；压力为负（方向指向杆件截面）。

二、轴力图（1）轴力图：轴力沿轴线方向变化的图形，横坐标表示横截面位置，纵坐标表示轴力的大小和方向。

（2）轴力图作用：通过它可以快速而准确地判断出最大内力值及其作用截面所在位置，这样的截面称为危险截面。

轴向拉（压）变形中的内力图称为轴力图，表示轴力沿杆件轴线方向变化的情况。

（3）作下图所示杆件的轴力图三、横截面上的应力（1）平面假设：变形前原为平面的横截面，变形后仍保持为平面且仍垂直于轴线，只是各横截面间发生沿杆轴的相对平移。

通过对称性原理，平面假设可得以证明。

（2）由平面假设可得，两截面间所有纵向纤维变形相同，且横截面上有正应力无切应力。

（3）由材料的均匀连续性假设，可知所有纵向纤维的力学性能相同。

所以，轴向拉压时，横截面上只有正应力，且均匀分布。

即 N AF dA A σσ==⎰ ANF =σ ， （2-1） 为拉（压）杆横截面上的正应力计算公式。

正应力的正负号与轴力正负号相同，拉应力为正，压应力为负。

当轴力与横截面的尺寸沿轴线变化时，只要变化缓慢，外力与轴线重合，外力与轴线重合，如左图，式（2-1）也可使用。

这时某一横截面上的正应力为()()x A x x N F =）（σ （2-2）例题一等直杆受力情况如图a 所示，试作杆的轴力图。

解：（1）先求约束力直杆受力如图b 所示，由杆的平衡方程0F =∑x 得 ()k N k N RA F =+-=50104020 （2）求杆中各段轴力AB 段：沿任意截面1-1将杆截开，取左段为研究对象，1-1截面上的轴力为N1F ，设N1F 为正，由左段的平衡方程0F =∑x 得：σ()x σ0F F RA N 1=-, N1RA F F 20kN ==BC 段：沿任意截面2-2将杆截开，取左段为研究对象，设轴力N2F 为正，由左段的平衡方程0F =∑x 得：N2RA F F kN 0-+=50， N2F 0kN =-3 结果为负，说明N2F 的指向与所设方向相反，实为压力。

材料力学复习题答案1. 材料力学中，材料的弹性模量（E）表示材料抵抗形变的能力，其单位是帕斯卡（Pa）。

若某材料的弹性模量为200 GPa，试计算该材料在受到10 MPa应力作用下产生的应变。

答案：根据胡克定律，应变（ε）等于应力（σ）除以弹性模量（E），即ε = σ/E。

将给定的数值代入公式，得到ε = 10 MPa / 200 GPa = 0.00005 或5×10^-5。

2. 简述材料在拉伸过程中的四个阶段，并说明各阶段的特点。

答案：材料在拉伸过程中的四个阶段包括弹性阶段、屈服阶段、强化阶段和断裂阶段。

弹性阶段中，材料在外力作用下发生形变，当外力移除后，材料能恢复原状。

屈服阶段开始时，材料的形变不再与应力成正比，即使应力不再增加，形变也会继续增加。

强化阶段中，材料在屈服后继续承受应力，需要更大的应力才能使形变继续增加。

最后，在断裂阶段，材料因无法承受进一步的应力而发生断裂。

3. 计算圆轴在扭转时的剪切应力。

已知圆轴的直径为50 mm，材料的剪切模量为80 GPa，扭矩为500 N·m。

答案：圆轴在扭转时的剪切应力（τ）可以通过公式τ = T·r/J计算，其中T为扭矩，r为圆轴的半径，J为极惯性矩。

对于直径为50 mm的圆轴，半径r = 25 mm = 0.025 m。

极惯性矩J = π·r^4/2 = π·(0.025)^4/2 ≈ 9.82×10^-6 m^4。

代入公式得到τ = 500 N·m × 0.025 m / 9.82×10^-6 m^4 ≈ 127.6 MPa。

4. 描述梁在弯曲时的正应力和剪切应力的分布规律。

答案：梁在弯曲时，正应力沿着梁的横截面高度线性分布，最大正应力出现在横截面的最外层纤维上，且与中性轴的距离成正比。

剪切应力在梁的横截面上分布不均匀，最大剪切应力出现在中性轴处，向两侧逐渐减小至零。

轴向拉伸和压缩 第二次 作业1. 低碳钢轴向拉伸的整个过程可分为 弹性阶段 、 屈服阶段 、 强化阶段 、 局部变形阶段 四个阶段。

2. 工作段长度100 mm l =，直径10 mm d =的Q235钢拉伸试样，在常温静载下的拉伸图如图所示。

当荷载F = 10kN 时，工作段的伸长∆l = 0.0607mm ，直径的缩小∆d = 0.0017mm 。

则材料弹性模量E = 210 GPa ，强度极限σb = 382 MPa ，泊松比μ = 0.28 ，断后伸长率δ = 25% ，该材料为 塑性 材料。

∆l / mmO0.0607253. 一木柱受力如图所示。

柱的横截面为边长20mm 的正方形，材料的弹性模量E =10GPa 。

不计自重，试求 （1）作轴力图；（2）各段柱横截面上的应力；（3）各段柱的纵向线应变；（4）柱端A 的位移。

100kN260kN解：（1）轴力图如图所示 （2）AC 段 310010250MPa 2020NAC AC AC F A σ-⨯===-⨯ CB 段 326010650MPa 2020NCB CB CB F A σ-⨯===-⨯ （3）AC 段 69250100.0251010NAC AC AC AC F EA E σε-⨯====-⨯ CB 段 69650100.0651010NCB CB CBCB F EA E σε-⨯====-⨯ （4）AC 段 0.025150037.5mm NAC ACAC AC AC ACF l l l EA ε∆===-⨯=- CB 段 0.065150097.5mm NCB CBCB CB CB CBF l l l EA ε∆===-⨯=- 柱端A 的位移 37.597.5135mm A AC CB l l ∆=∆+∆=--=-（向下）4. 简易起重设备的计算简图如图所示。

已知斜杆AB 用两根63×40×4不等边角钢组成，63×40×4不等边角钢的截面面积为A = 4.058cm 2，钢的许用应力[σ] = 170 MPa 。

材料力学拉伸、压缩与剪切概念题2.1 有一横截面面积为A 的圆截面杆件受轴向拉力作用，若将其改为截面积仍为A 的空心圆截面杆件，其他条件不变，试判断以下结论的正确性：（A ）轴力增大，正应力增大，轴向变形增大； （B ）轴力减小，正应力减小，轴向变形减小； （C ）轴力增大，正应力增大，轴向变形减小； （D ）轴力、正应力、轴向变形均不发生变化。

2.2 韧性材料应变硬化之后，材料的力学性能发生下列变化： （A ）屈服应力提高，弹性模量降低； （B ）屈服应力提高，韧性降低； （C ）屈服应力不变，弹性模量不变； （D ）屈服应力不变，韧性不变。

2.3 关于材料的力学一般性能，有如下结论，试判断哪一个是正确的：（A ）脆性材料的抗拉能力低于其抗压能力； （B ）脆性材料的抗拉能力高于其抗压能力； （C ）韧性材料的抗拉能力高于其抗压能力； （D ）脆性材料的抗拉能力等于其抗压能力。

2.4 低碳钢材料在拉伸实验过程中，不发生明显的塑性变形时，承受的最大应力应当小于的数值，有以下四种答案，试判断哪一个是正确的：（A ）比例极限； （B ）屈服强度； （C ）强度极限； （D ）许用应力。

2.5 根据图示三种材料拉伸时的应力—应变曲线，得出的如下四种结论，试判断哪一种是正确的： （A ） 强度极限)3()2()1(b b b σσσ>=，弹性模量E(1)>E(2)>E(3)，延伸率δ（1）>δ（2）>δ（3）比例极限； （B ） 强度极限)2()1()3(b b b σσσ<<，弹性模量E(2)>E(1)>E(3)，延伸率δ（1）>δ（2）>δ（3）比例极限； （C ） 强度极限)3()1()2(b b b σσσ>>，弹性模量E(3)>E(1)>E(2)，延伸率δ（3）>δ（2）>δ（1）比例极限； （D ） 强度极限)3()2()1(b b b σσσ>>，弹性模量E(2)>E(1)>E(3)，C B DAE302040(kN)N xF(a)ADBC︒30αkN20延伸率δ（2）>δ（1）>δ（3）比例极限；简答题：2.6两根直径不同的实心截面杆，在B处焊接在一起，弹性模量均为GPa200=E，受力和尺寸等均标在图中。

轴向拉伸与压缩习题及解答一、判断改错1、构件力的大小不但与外力大小有关，还与材料的截面形状有关。

答：错。

静定构件力的大小之与外力的大小有关，与材料的截面无关。

2、杆件的某横截面上，假设各点的正应力均为零，那么该截面上的轴力为零。

答：对。

3、两根材料、长度都一样的等直柱子，一根的横截面积为1A ，另一根为2A ，且21A A >。

如下图。

两杆都受自重作用。

那么两杆最大压应力相等，最大压缩量也相等。

答：对。

自重作用时，最大压应力在两杆底端，即max max N All A Aνσν=== 也就是说，最大应力与面积无关，只与杆长有关。

所以两者的最大压应力相等。

最大压缩量为 2max max22N Al l l l A EA Eνν⋅∆===即最大压缩量与面积无关，只与杆长有关。

所以两杆的最大压缩量也相等。

4、受集中力轴向拉伸的等直杆，在变形中任意两个横截面一定保持平行。

所以宗乡纤维的伸长量都相等，从而在横截面上的力是均匀分布的。

答：错 。

在变形中，离开荷载作用处较远的两个横截面才保持平行，在荷载作用处，横截面不再保持平面，纵向纤维伸长不相等，应力分布复杂，不是均匀分布的。

5、假设受力物体某电测得x 和y 方向都有线应变x ε和y ε，那么x 和y 方向肯定有正应力x σ和y σ。

答：错， 不一定。

由于横向效应作用，轴在x 方向受拉〔压〕，那么有x σ；y 方向不受力，但横向效应使y 方向产生线应变，y x εενε'==-。

A 1(a) (b)二、填空题1、轴向拉伸的等直杆，杆的任一点处最大剪应力的方向与轴线成〔45〕2、受轴向拉伸的等直杆，在变形后其体积将〔增大〕3、低碳钢经过冷做硬化处理后，它的〔比例〕极限得到了明显的提高。

4、工程上通常把延伸率δ>〔5%〕的材料成为塑性材料。

5、 一空心圆截面直杆，其、外径之比为0.8，两端承受力力作用，如将外径增加一倍，那么其抗拉刚度将是原来的〔4〕倍。

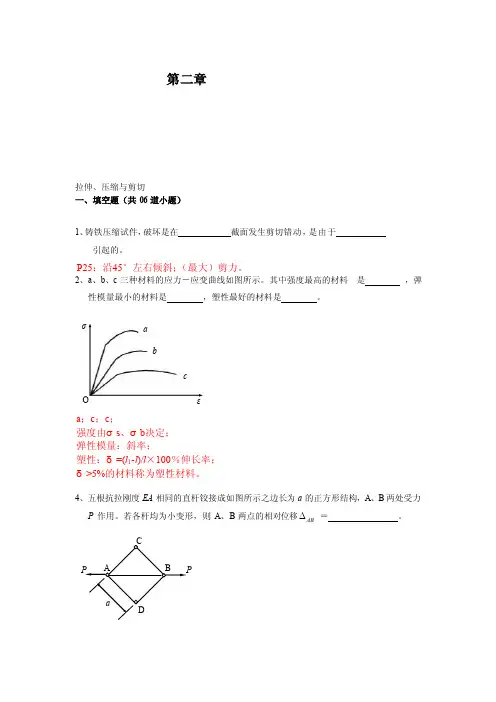

第二章拉伸、压缩与剪切一、填空题（共06道小题）1、铸铁压缩试件，破坏是在 截面发生剪切错动，是由于引起的。

P25：沿45°左右倾斜；（最大）剪力。

2、a 、b 、c 三种材料的应力－应变曲线如图所示。

其中强度最高的材料 是 ，弹性模量最小的材料是 ，塑性最好的材料是 。

a ；c ；c ；强度由σs 、σb 决定；弹性模量：斜率；塑性：δ=(l 1-l )/l ×100％伸长率；δ>5%的材料称为塑性材料。

4、五根抗拉刚度EA 相同的直杆铰接成如图所示之边长为a 的正方形结构，A 、B 两处受力 P 作用。

若各杆均为小变形，则A 、B 两点的相对位移 AB ＝ 。

Oσεa bc5、图示结构中。

若1、2两杆的EA 相同，则节点A 的竖向位移∆Ay ＝ ，水平位移为∆Ax ＝ 。

二、选择题（共12道小题）2、图示木接头，水平杆与斜杆成α角，其挤压面积为A bs 为： （A ）b h ； （B ）b h tan α ；（C ）b h / cos α ； （D ）b h /（cos α sin α）。

4、图示两木杆（Ⅰ和Ⅱ）连接接头，承受轴向拉力作用，（A ）1－1截面偏心受拉； （B ）2－2截面为受剪面；（C ）3－3截面为挤压面； （D ）4－4截面为挤压面。

8、图示直杆，杆长为3 a ，材料的抗拉刚度为EA ，受力如图。

杆中点横截面的铅垂的位移有四种答案：（A ）0； （B ）Pa / ( E A )； （C ）2 P a / ( E A )； （D ）3 P a / ( E A )。

11、三杆的结构如图所示，今欲使杆3的轴力减小，采取四种措施：（A ）加大杆3的横截面积； （B ）减小杆3的横截面积；（C ）使三杆的横截面积一起加大； （D ）增大α 角。

正确答案是 B 。

P14P三、计算题（共07道小题）1、作图示杆的轴力图。

q 为单位长度的均布载荷。

3、一拱由刚性块AB 、BC 和拉杆AC 组成，受均布荷载q ＝90 kN / m (如图)。

第二章轴向拉伸与压缩2-1 试求图示直杆横截面1-1、2-2、3-3上的轴力，并画出轴力图。

F1=18kN (b)F3=25kN 3力。

解:2-2 图示中部对称开槽直杆，试求横截面1-1和2-2上的正应1 .轴力M1I2- , --------------------------------------------------------- 4kN* -------------- —------------------------------------- r .------------- *—1 2201 F2=3kNF4=10kN2 31518F N F14kN2.应力F N141031 1MPa175MPaA1 1204F N141032 2MPa350A2 22010 4由截面法可求得，杆各横截面上的轴力为2-3 图示桅杆起重机，起重杆 AB 的横截面是外径为 20mm 、 径为18 mm 的圆环，钢丝绳 BC 的横截面面积为 BC 横截面上的应力。

AB 和钢丝绳 o 10mm 2。

试求起重杆解：1 .轴力 取节点 F x 0 :B 为研究对象，受力如图所示， F NBC F NAB cos30 F cos 45 2-4 图示由铜和钢两种材料组成的等直杆，铜和钢的弹性模量分别为 E 1100 GPa 和 E 2210 GPa 。

若杆的总伸长为A l 0.126mm ，试求载荷F 和杆横截面上的应力。

2铜1钢/ /F140 . -400600解:1•横截面上的应力由题意有I 1Fh FI 2 l 2E 1AE 2A由此得到杆横截面上的应力为l h I 2 E 1 E 2 h E 1l 2E 20.126 600 400 100 103 210 103 MPa 15.9MPaF y 0 : 由此解得： 2 .应力 起重杆横截面上的应力为F NABABF NAB sin 30 F sin 45 F NAB 2.83kN ， 2.83 103 A AB ____ 2。

轴向拉伸与压缩习题及解答计算题1：利用截面法，求图2.1所示简支梁m — m 面的力分量。

解：〔1〕将外力F 分解为两个分量，垂直于梁轴线的分量F sin θ,沿梁轴线的分量F cos θ. (2)求支座A 的约束反力：xF∑=0，AxF∑=cos F θB M ∑=0, Ay F L=sin 3L F θAy F =sin 3Fθ (3)切开m — m ，抛去右半局部，右半局部对左半局部的作用力N F ，S F 合力偶M 代替 〔图1.12 〕。

图 2.1 图2.1(a) 以左半段为研究对象，由平衡条件可以得到xF∑=0， N F =—Ax F =—cos F θ〔负号表示与假设方向相反〕y F ∑=0， s F =Ay F =sin 3Fθ 左半段所有力对截面m-m 德形心C 的合力距为零sin θC M ∑=0， M=AyF 2L =6FL sin θ 讨论 对平面问题，杆件截面上的力分量只有三个：和截面外法线重合的力称为轴力，矢量与外法线垂直的力偶距称为弯矩。

这些力分量根据截面法很容易求得。

在材料力学课程中主要讨论平面问题。

计算题2：试求题2-2图所示的各杆1-1和2-2横截面上的轴力，并作轴力图。

解 〔a 〕如图〔a 〕所示，解除约束，代之以约束反力，作受力图，如题2-2图〔1a 〕所示。

利用静力学平衡条件，确定约束反力的大小和方向，并标示在题2-2图〔1a 〕中。

作杆左端面的外法线n ，将受力图中各力标以正负号，凡与外法线指向一致的力标以正号，反之标以负号，轴力图是平行于杆轴线的直线。

轴力图在有轴力作用处，要发生突变，突变量等与该处轴力的数值，对于正的外力，轴力图向上突变，对于负的外力，轴力图向下突变，如题2-2图〔2a 〕所示，截面1和截面2上的轴力分别为1N F =F 和2N F =—F 。

(b)解题步骤与题2-2〔a 〕一样，杆受力图和轴力图如题2-2〔1b 〕、〔2b 〕所示。

工程力学作业（材料力学）v1.0 可编辑可修改第一、二章 拉伸、压缩与剪切一、填空题1、铸铁压缩试件，破坏是在 截面发生剪切错动，是由于引起的。

2、a 、b 、c 三种材料的应力－应变曲线如图所示。

其中强度最高的材料 是 ，弹性模量最小的材料是 ，塑性最好的材料是 。

3、图示结构中杆1和杆2的截面面积和拉压许用应力均相同，设载荷P 可在刚性梁AD 上移动。

结构的许可载荷[ P ]是根据P 作用于 点处确定的。

aa1 2 PCDBAOσεa bc4、五根抗拉刚度EA 相同的直杆铰接成如图所示之边长为a 的正方形结构，A 、B 两处受力 P 作用。

若各杆均为小变形，则A 、B 两点的相对位移∆AB ＝ 。

5、图示结构中。

若1、2两杆的EA 相同，则节点A 的竖向位移∆Ay ＝ ，水平位移为∆Ax ＝ 。

6、铆接头的连接板厚度t ＝ d ，则铆钉的切应力τ为 ， 挤压应力σ bs 为 。

P / 2 P / 2二、选择题1、当低碳钢试件的试验应力σ＝σs时，试件将：(A) 完全失去承载能力； (B) 破断；(C) 发生局部颈缩现象； (D) 产生很大的塑性变形。

正确答案是。

2、图示木接头，水平杆与斜杆成α角，其挤压面积为A bs为：（A）b h；（B）b h tan α；（C）b h/ cos α；（D）b h /（cos α sin α）。

3、图示铆钉联接，铆钉的挤压应力为：（A）2 P / ( π d2 )；（B）P / (2 d t )；（C）P/ (2 b t )；（D）4 P/ ( π d2 )。

正确答案是。

4、等截面直杆受轴向拉力P 作用而产生弹性伸长，已知杆长为l ，截面积为A ，材料弹性模量为E ，泊松比为ν，拉伸理论告诉我们，影响该杆横截面上应力的因素是：（A ）E 、ν、P ； （B ）l 、A 、P ； （C ）l 、A 、E 、ν、P ； （D ）A 、P 。

正确答案是 。

5、等截面直杆受轴向拉力P 作用而产生弹性伸长，已知杆长为截面积为A ，则横截面上的正应力和45º斜截面上的正应力分别为：（A ）P / A ，P / ( 2 A )； （B ）P / A ，P / ( 21/ 2A )；（C ）P / ( 2 A )，P / ( 2 A )； （D ）P / A ，2 1 / 2P/ A 。

材料力学拉伸实验思考题目答案
1.参考试验机自动绘图器绘出的拉伸图，分析从试件加力至断裂的过程可分为哪几个阶段？相应于每一阶段的拉伸图的特点和物理意义是什么？
答：试件从加力至断裂分为四个阶段：（1）弹性阶段;（2）屈服阶段;(3)强化阶段（4)劲缩阶段。

每一阶段的特点和物理意义：（1)弹性阶段：这一阶段的变形为弹性变形，它表明应力和应变成正比，即材料服从胡克定律式，在弹性阶段中有一段偏离直线，称为非弹性阶段。

（2)屈服阶段：试样将有塑性变形产生，从屈服阶段开始至结束，应力不增加或仅有微小的波动，而变形却有明显的增大，在屈服阶段内，应力的特征点是屈服点，实验表明下屈服点比较稳定，材料的屈服点为下屈服点。

（4）强化阶段：过屈服阶段后，试样又恢复了抵抗变形的能力，要使它继续变形必须增加拉力，这种现象称为材料强化，强化阶段中最高点所对应的应力为强度极限，是材料能承受的最高应力。

（4）劲缩阶段：强化阶段过后，试样在某一局部范围内横向尺寸突然缩小，形成劲缩现象，由于劲缩部位横截面积迅速缩小，试样承受的拉力明显下降，一直到劲缩阶段的末点试样被拉断。
