材料力学 剪切和挤压

剪切和挤压的实用计算剪切和挤压是物理学中涉及材料力学行为的重要概念，广泛应用于工程设计、建筑结构、材料研究等领域。

在实际计算过程中，我们常常需要计算材料的剪切和挤压行为，以便更好地理解和预测材料在受力情况下的行为。

本文将介绍剪切和挤压的基本概念，并给出一些实用计算方法。

1.剪切：剪切是指在两个相对运动的平行平面之间的相对滑动，它是由垂直于平行平面的力引起的。

剪切力是使剪切发生的原因，剪切应力是由剪切力引起的应力。

剪切应力的计算公式为：τ=F/A其中，τ是剪切应力，F是作用在平行面上的剪切力，A是剪切应力作用的面积。

剪切应变的计算公式为：γ=Δx/h其中，γ是剪切应变，Δx是平行面滑动的位移，h是剪切应变的高度。

2.挤压：挤压是指在一个封闭容器中向内施加的力，使材料在容器内受到压缩。

挤压力是导致挤压发生的原因，挤压应力是由挤压力引起的应力。

挤压应力的计算公式为：σ=F/A其中，σ是挤压应力，F是作用在挤压面上的挤压力，A是挤压应力作用的面积。

挤压应变的计算公式为：ε=ΔL/L其中，ε是挤压应变，ΔL是受挤压材料的长度变化，L是原始长度。

3.实用计算：在实际计算中，我们往往需要确定材料的剪切和挤压强度，以及材料的最大变形能力。

剪切强度的计算方法：根据材料的剪切应力，选择适当的试验方法来测量剪切强度。

常用的试验方法有剪切强度试验和拉伸试验。

挤压强度的计算方法：根据材料的挤压应力，选择适当的试验方法来测量挤压强度。

常用的试验方法有挤压试验和压缩试验。

变形能力的计算方法：根据材料的剪切应变和挤压应变，通过试验测量材料的最大变形能力。

常用的试验方法有拉伸试验、压缩试验和剪切试验。

在计算过程中，需要考虑材料的应变硬化和弹塑性行为，并结合材料力学理论进行计算。

总结：剪切和挤压的实用计算是工程设计和材料研究中的重要环节。

通过计算剪切应力、剪切应变、挤压应力和挤压应变，可以更好地了解材料在受力情况下的行为，并为工程设计和材料选择提供依据。

材料力学知识点总结材料力学是研究材料在各种外力作用下产生的应变、应力、强度、刚度和稳定性等问题的一门学科。

它是工程力学的重要组成部分，对于机械、土木、航空航天等工程领域都有着至关重要的作用。

以下是对材料力学主要知识点的总结。

一、拉伸与压缩在拉伸和压缩的情况下，我们主要关注杆件的内力、应力和变形。

内力是指杆件在外力作用下，其内部各部分之间相互作用的力。

通过截面法可以求出内力。

应力则是单位面积上的内力。

正应力计算公式为σ ＝ N ／ A ，其中 N 为轴力，A 为横截面面积。

对于拉伸和压缩变形，其变形量Δl 可以通过公式Δl ＝ Nl ／ EA 计算，其中 E 为材料的弹性模量，l 为杆件长度。

二、剪切与挤压剪切是指在一对相距很近、大小相同、指向相反的横向外力作用下，杆件的横截面发生相对错动的变形。

剪切应力τ ＝ Q ／ A ，其中 Q 为剪力，A 为剪切面面积。

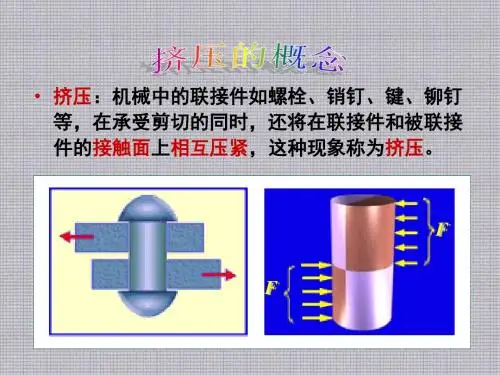

挤压是连接件在接触面上相互压紧的现象，挤压应力σbs ＝ Fbs ／Abs ，Fbs 为挤压力，Abs 为挤压面面积。

三、扭转当杆件受到绕轴线的外力偶作用时，会发生扭转。

扭矩 T 可以通过外力偶矩计算得到。

圆轴扭转时的切应力分布规律是沿半径线性分布，最大切应力在圆轴表面。

扭转角φ 可以通过公式φ ＝ Tl ／ GIp 计算，G 为材料的切变模量，Ip 为极惯性矩。

四、弯曲弯曲是指杆件在垂直于轴线的横向力或作用于轴线平面内的力偶作用下，轴线由直线变为曲线的变形。

弯矩是弯曲内力的一种，通过截面法可以求出。

弯曲应力的分布与截面形状有关，对于矩形截面，最大正应力在截面边缘。

挠度和转角是弯曲变形的两个重要参数，可以通过积分等方法求解。

五、应力状态与强度理论一点的应力状态可以用应力单元体来表示。

常用的强度理论有第一强度理论（最大拉应力理论）、第二强度理论（最大伸长线应变理论）、第三强度理论（最大切应力理论）和第四强度理论（形状改变比能理论）。

强度理论用于判断材料在复杂应力状态下是否发生破坏。

第5章剪切和挤压5.1 剪切的概念和实例在工程实际中，为了将构件互相连接起来，通常要用到各种各样的连接。

例如图5-1中所示的（a）为拖车挂钩的销轴连接；（b）为桥梁结构中常用的钢板之间的铆钉连接；（c）为传动轴与齿轮之间的键块连接；（d）为两块钢板间的螺栓连接；（e）为构件中的搭接焊缝连接。

这些起连接作用的销轴，铆钉，键块，螺栓及焊缝等统称为连接件。

这些连接件的体积虽然比较小，但对于保证整个结构的牢固和安全却具有重要作用。

因此，对这类零件的受力和变形特点必须进行研究、分析和计算。

（a）（b）(c) (d)图5-1 工程中的连接现以螺栓连接为例来讨论剪切变形与剪切破坏现象。

设两块钢板用螺栓连接，如图5-2（a）所示。

当钢板受到横向外力N拉伸时，螺栓两侧面便受到由两块钢板传来的两组力P 的作用。

这两组力的特点是：与螺栓轴线垂直，大小相等，方向相反，作用线相距极近。

在这两组力的作用下，螺栓将在两力间的截面m-m处发生错动，这种变形形式称为剪切。

发生相对错动的截面称为剪切面，它与作用力方向平行。

若连接件只有一个剪切面，称为单剪切，若有两个剪切面，称为双剪切。

为了进一步说明剪切变形的特点，我们可以在剪切面处取出一矩形簿层来观察，发现在这两组力作用下，原来的矩形将歪斜成平行四边形，如图5-2b所示。

即矩形薄层发生了剪切变形。

若沿剪切面m-m截开，并取出如图5-2c所示的脱离体，根据静力平衡方程，则在受剪面m-m上必然存在一个与力P大小相等、方向相反的内力Q，此内力称为剪力。

若使推力P逐渐增大，则剪力也会不断增大。

当其剪应力达到材料的极限剪应力时，螺栓就会沿受剪面发生剪断破坏。

(a) (b) (c)图5-2 螺栓连接的剪切破坏5.2剪切和挤压的实用计算5.2.1剪切的实用计算受剪切的连接件一般大多为短粗杆，且剪切变形均发生在某一局部，要从理论上计算它们的工作应力往往非常复杂，有时甚至是不可能的。

即使用精确理论进行分析，所得结果也会与实际情况有较大的出入。

材料力学知识点总结材料力学是一门研究材料在各种外力作用下产生的应变、应力、强度、刚度和稳定性的学科，它是工程力学的重要组成部分，对于机械、土木、航空航天等工程领域都有着至关重要的作用。

以下是对材料力学主要知识点的总结。

一、拉伸与压缩拉伸和压缩是材料力学中最基本的受力形式。

在拉伸或压缩时，杆件横截面上的内力称为轴力。

轴力的正负规定为：拉伸时轴力为正，压缩时轴力为负。

通过实验可以得到材料在拉伸和压缩时的应力应变曲线。

低碳钢的拉伸应力应变曲线具有明显的四个阶段：弹性阶段、屈服阶段、强化阶段和局部变形阶段。

弹性阶段内应力与应变成正比，遵循胡克定律；屈服阶段材料出现明显的塑性变形；强化阶段材料抵抗变形的能力增强；局部变形阶段试件在某一局部区域产生显著的收缩，直至断裂。

对于拉伸和压缩杆件，其横截面上的正应力计算公式为：＄＼sigma ＝＼frac{N}｛A}＄，其中$N$为轴力，＄A$为横截面面积。

而纵向变形量$＼Delta L$可以通过公式$＼Delta L ＝＼frac{NL}｛EA}＄计算，其中$E$为材料的弹性模量，＄L$为杆件长度。

二、剪切与挤压剪切是指在一对相距很近、大小相等、方向相反的横向外力作用下，杆件的横截面沿外力作用方向发生相对错动的变形。

在剪切面上的内力称为剪力。

剪切面上的平均切应力计算公式为：＄＼tau ＝＼frac{Q}｛A}＄，其中$Q$为剪力，＄A$为剪切面面积。

挤压是在连接件与被连接件之间，在接触面上相互压紧而产生的局部受压现象。

挤压面上的应力称为挤压应力，其计算公式为：＄＼sigma_{jy} ＝＼frac{F_{jy}｝｛A_{jy}｝＄，其中$F_{jy}＄为挤压力，＄A_{jy}＄为挤压面面积。

三、扭转扭转是指杆件受到一对大小相等、方向相反且作用面垂直于杆件轴线的力偶作用时，杆件的横截面将绕轴线产生相对转动。

圆轴扭转时，横截面上的内力是扭矩。

扭矩的正负规定：右手螺旋法则，拇指指向截面外法线方向为正，反之为负。

剪切和挤压实用计算剪切和挤压是材料力学中常见的载荷形式，广泛应用于工程实践中。

剪切是指在材料中施加垂直于表面的切力，而挤压是指在材料中施加平行于表面的压力。

在工程设计和材料选择过程中，必须对剪切和挤压的载荷进行合理的计算，以确保结构和材料的安全性和可靠性。

本文将介绍剪切和挤压的实用计算方法，并提供一些实际应用案例，以帮助读者更好地理解和应用这些计算方法。

一、剪切的实用计算1.剪切力的计算剪切力是指作用在材料上的垂直于断面的力，可通过以下公式进行计算：剪切力=剪切应力×断面积其中，剪切应力是材料上的剪切应力，可以通过以下公式进行计算：剪切应力=剪切力/断面积2.剪切应力的计算剪切应力是剪切力对应的应力，即单位面积上的剪切力。

对于不同的材料，剪切应力的计算方法略有不同。

对于均匀材料，可以使用以下公式计算剪切应力：剪切应力=剪切力/断面积对于层合材料，由于材料的不同层之间可能存在剪切位移，剪切应力的计算较为复杂。

通常使用剪切力与剪切位移之间的关系来计算剪切应力。

3.剪切应变的计算剪切应变是指材料在受到剪切应力作用时产生的变形。

剪切应变的计算可以使用以下公式：剪切应变=切变角/材料长度其中，切变角可以通过材料变形前后标记点的位移计算得到。

二、挤压的实用计算1.挤压压力的计算挤压压力是指作用在材料上的平行于表面的压力，可以通过以下公式进行计算：挤压压力=挤压应力×断面积其中，挤压应力是指单位面积上的挤压力，可以通过以下公式进行计算：挤压应力=挤压压力/断面积2.挤压应力的计算挤压应力是指挤压压力对应的应力，即单位面积上的挤压力。

对于不同的材料，挤压应力的计算方法略有不同。

对于均匀材料，可以使用以下公式计算挤压应力：挤压应力=挤压压力/断面积对于复杂的材料结构，可以将材料分解为多个小单元，分别计算其挤压应力，再根据应力平衡原理计算整个结构的挤压应力。

3.挤压应变的计算挤压应变是指材料在受到挤压应力作用时产生的变形。
