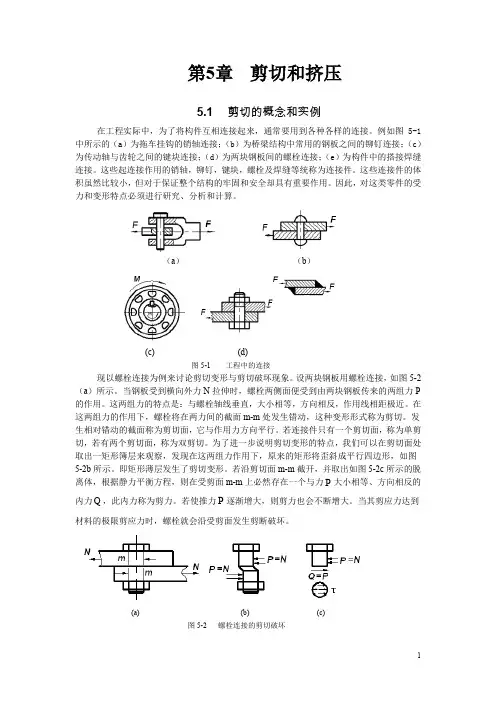

第5章剪切和挤压5.1 剪切的概念和实例在工程实际中，为了将构件互相连接起来，通常要用到各种各样的连接。

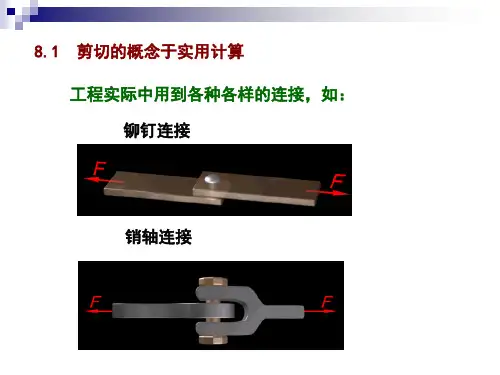

例如图5-1中所示的（a）为拖车挂钩的销轴连接；（b）为桥梁结构中常用的钢板之间的铆钉连接；（c）为传动轴与齿轮之间的键块连接；（d）为两块钢板间的螺栓连接；（e）为构件中的搭接焊缝连接。

这些起连接作用的销轴，铆钉，键块，螺栓及焊缝等统称为连接件。

这些连接件的体积虽然比较小，但对于保证整个结构的牢固和安全却具有重要作用。

因此，对这类零件的受力和变形特点必须进行研究、分析和计算。

（a）（b）(c) (d)图5-1 工程中的连接现以螺栓连接为例来讨论剪切变形与剪切破坏现象。

设两块钢板用螺栓连接，如图5-2（a）所示。

当钢板受到横向外力N拉伸时，螺栓两侧面便受到由两块钢板传来的两组力P 的作用。

这两组力的特点是：与螺栓轴线垂直，大小相等，方向相反，作用线相距极近。

在这两组力的作用下，螺栓将在两力间的截面m-m处发生错动，这种变形形式称为剪切。

发生相对错动的截面称为剪切面，它与作用力方向平行。

若连接件只有一个剪切面，称为单剪切，若有两个剪切面，称为双剪切。

为了进一步说明剪切变形的特点，我们可以在剪切面处取出一矩形簿层来观察，发现在这两组力作用下，原来的矩形将歪斜成平行四边形，如图5-2b所示。

即矩形薄层发生了剪切变形。

若沿剪切面m-m截开，并取出如图5-2c所示的脱离体，根据静力平衡方程，则在受剪面m-m上必然存在一个与力P大小相等、方向相反的内力Q，此内力称为剪力。

若使推力P逐渐增大，则剪力也会不断增大。

当其剪应力达到材料的极限剪应力时，螺栓就会沿受剪面发生剪断破坏。

(a) (b) (c)图5-2 螺栓连接的剪切破坏5.2剪切和挤压的实用计算5.2.1剪切的实用计算受剪切的连接件一般大多为短粗杆，且剪切变形均发生在某一局部，要从理论上计算它们的工作应力往往非常复杂，有时甚至是不可能的。

即使用精确理论进行分析，所得结果也会与实际情况有较大的出入。

第5章剪切和挤压5.1 剪切的概念和实例在工程实际中，为了将构件互相连接起来，通常要用到各种各样的连接。

例如图5-1中所示的（a）为拖车挂钩的销轴连接；（b）为桥梁结构中常用的钢板之间的铆钉连接；（c）为传动轴与齿轮之间的键块连接；（d）为两块钢板间的螺栓连接；（e）为构件中的搭接焊缝连接。

这些起连接作用的销轴，铆钉，键块，螺栓及焊缝等统称为连接件。

这些连接件的体积虽然比较小，但对于保证整个结构的牢固和安全却具有重要作用。

因此，对这类零件的受力和变形特点必须进行研究、分析和计算。

（a）（b）(c) (d)图5-1 工程中的连接现以螺栓连接为例来讨论剪切变形与剪切破坏现象。

设两块钢板用螺栓连接，如图5-2（a）所示。

当钢板受到横向外力N拉伸时，螺栓两侧面便受到由两块钢板传来的两组力P 的作用。

这两组力的特点是：与螺栓轴线垂直，大小相等，方向相反，作用线相距极近。

在这两组力的作用下，螺栓将在两力间的截面m-m处发生错动，这种变形形式称为剪切。

发生相对错动的截面称为剪切面，它与作用力方向平行。

若连接件只有一个剪切面，称为单剪切，若有两个剪切面，称为双剪切。

为了进一步说明剪切变形的特点，我们可以在剪切面处取出一矩形簿层来观察，发现在这两组力作用下，原来的矩形将歪斜成平行四边形，如图5-2b所示。

即矩形薄层发生了剪切变形。

若沿剪切面m-m截开，并取出如图5-2c所示的脱离体，根据静力平衡方程，则在受剪面m-m上必然存在一个与力P大小相等、方向相反的内力Q，此内力称为剪力。

若使推力P逐渐增大，则剪力也会不断增大。

当其剪应力达到材料的极限剪应力时，螺栓就会沿受剪面发生剪断破坏。

(a) (b) (c)图5-2 螺栓连接的剪切破坏5.2剪切和挤压的实用计算5.2.1剪切的实用计算受剪切的连接件一般大多为短粗杆，且剪切变形均发生在某一局部，要从理论上计算它们的工作应力往往非常复杂，有时甚至是不可能的。

即使用精确理论进行分析，所得结果也会与实际情况有较大的出入。

第5章剪切和挤压剪切的概念和实例在工程实际中，为了将构件相互连接起来，通常要用到各类各样的连接。

例如图5-1中所示的（a）为拖车挂钩的销轴连接；（b）为桥梁结构中经常使用的钢板之间的铆钉连接；（c）为传动轴与齿轮之间的键块连接；（d）为两块钢板间的螺栓连接；（e）为构件中的搭接焊缝连接。

这些起连接作用的销轴，铆钉，键块，螺栓及焊缝等统称为连接件。

这些连接件的体积尽管比较小，但关于保证整个结构的牢固和平安却具有重要作用。

因此，对这种零件的受力和变形特点必需进行研究、分析和计算。

（a）（b）(c) (d)图5-1 工程中的连接现以螺栓连接为例来讨论剪切变形与剪切破坏现象。

设两块钢板用螺栓连接，如图5-2（a）所示。

当钢板受到横向外力N拉伸时，螺栓双侧面便受到由两块钢板传来的两组力P 的作用。

这两组力的特点是：与螺栓轴线垂直，大小相等，方向相反，作用线相距极近。

在这两组力的作用下，螺栓将在两力间的截面m-m处发生错动，这种变形形式称为剪切。

发生相对错动的截面称为剪切面，它与作使劲方向平行。

假设连接件只有一个剪切面，称为单剪切，假设有两个剪切面，称为双剪切。

为了进一步说明剪切变形的特点，咱们能够在剪切面处掏出一矩形簿层来观看，发此刻这两组力作用下，原先的矩形将歪斜成平行四边形，如图5-2b所示。

即矩形薄层发生了剪切变形。

假设沿剪切面m-m截开，并掏出如图5-2c所示的离开体，依照静力平稳方程，那么在受剪面m-m上必然存在一个与力P大小相等、方向相反的内力Q，此内力称为剪力。

假设使推力P慢慢增大，那么剪力也会不断增大。

当其剪应力达到材料的极限剪应力时，螺栓就会沿受剪面发生剪断破坏。

(a) (b) (c)图5-2 螺栓连接的剪切破坏剪切和挤压的有效计算剪切的有效计算受剪切的连接件一样大多为短粗杆，且剪切变形均发生在某一局部，要从理论上计算它们的工作应力往往超级复杂，有时乃至是不可能的。

即利用精准理论进行分析，所得结果也会与实际情形有较大的出入。

第三章剪切和联结的实用计算3.1预备知识一、基本概念 1、联接件工程构件中有许多构件往往要通过联接件联接。

所谓联接是指结构或机械中用螺栓、销钉、键、铆钉和焊缝等将两个或多个部件联接而成。

这些受力构件受力很复杂，要对这类构件作精确计算是十分困难的。

2、实用计算联接件的实用计算法，是根据联接件实际破坏情况，对其受力及应力分布作出一些假设和简化，从而建名义应力公式，以此公式计算联接件各部分的名义工作应力。

另一方面，直接用同类联接件进行破坏试验，再按同样的名义应力公式，由破坏载荷确定联接件的名义极限应力，作为强度计算依据。

实践证明，用这种实用计算方法设计的联接许是安全可靠的。

3、剪切的实用计算联接件一般受到剪切作用，并伴随有挤压作用。

剪切变形是杆件的基本变形之一，它是指杆件受到一对垂直于杆轴的大小相等、方向相反、作用线相距很近的力作用后所引起的变形，如图3—1a 所示。

此时，截面cd 相对于ab 将发生错动（滑移）（图3—1b ）即剪切变形。

若变形过大，杆件将在cd 面和ab 面之间的某一截面m —m 处被剪断，m —m 截面称为剪切面。

联接件被剪切的面称为剪切面。

剪切的名义切应力公式为AQ=τ，式中Q 为剪力，A 为剪切面面积，剪切强度条件为[]ττ≤=AQ4、挤压的实用计算联接件中产生挤压变形的表面称为挤压面。

名义挤压应力公式为jyjy jyA F =σ，式中F jy 为挤压力，A jy 是挤压面面积。

当挤压面为平面接触时(如平键)，挤压面积等于实际承压面积；当接触面为柱面时，挤压面积为实际面积在其直径平面上投影。

挤压强度条件为[]jy jyjy jy A F σσ≤=(a)(b)二、重点与难点1、确定剪切面和挤压面、名义挤压面积的计算。

2、注意区分挤压变形和压缩变形的不同，压缩是杆件的均匀受压，挤压则是在联接件的局部接触区域的挤压现象，在挤压力过大时，会在局部接触面上产生塑性变形或压碎现象。

三、解题方法要点1、在进行联接件的强度计算时，首先要判断剪切面和挤压面，并确定剪切面积和挤压面积。
