强盛集团煤矿各种传感器的安装标准及要求一、采面传感器的安装标准及要求1、采面传感器的配置基本要求：瓦斯传感器三台、便携式一台、一氧化碳一台，具体安装位置见示意图T2、T3－－高浓度瓦斯传感器CO--一氧化碳传感器T0--便携式报警仪2、传感器安装要求㈠、传感器应垂直悬挂，距顶板不得大于300mm，距巷道侧壁不得小于200mm，并应安装维护方便，不影响行人和行车。
㈡、传感器安装位置要求支护顶板完好，无淋水。
二、掘进头传感器安装要求1、掘进头传感器的配置基本要求：瓦斯传感器二台、一氧化碳一台，具体安装位置见示意图 2、传感器安装要求㈠、传感器应垂直悬挂，距顶板不得大于300mm ，距巷道侧壁不得小于200mm ，并应安装维护方便，不影响行人和行车。
㈡、传感器安装位置要求支护顶板完好，无淋水。
㈢、掘进头瓦斯传感器应安装在巷道悬挂风筒对侧，距掘进头不大于5m 。
FT 1、T 2－－高浓度瓦斯传感器CO--一氧化碳传感器三、 硐室传感器安装要求 1、硐室传感器的配置基本要求：瓦斯传感器一台、温度传感器一台、二氧化碳传感器一台，具体安装位置见示意图硐室传感器安装示意图T1－－瓦斯传感器CO2--二氧化碳传感器W－－温度传感器2、传感器安装要求㈠、传感器应垂直悬挂，距顶板不得大于300mm，距巷道侧壁不得小于200mm，并应安装维护方便，不影响行人和行车。
㈡、传感器安装位置要求支护顶板完好，无淋水。
㈢、瓦斯传感器要求安装在硐室进风侧3――5m处。
㈣、二氧化碳传感器安装在硐室回风侧3――5m处。
㈤、温度传感器要求安装在设备集中地点。
四、其它传感器安装要求1、风速传感器安装时，进风口要对准风流方向，并选择具有风速代表性的位置测量；一般在巷道高度3/4的位置2、开停传感器应设置在能正确反映被监测状态的位置，如设备开停传感器使用时要将传感器直接卡固在被测设备的供电电缆上。
声光报警器的作用是发出声光报警，因此其安设位置应有利于人员观察、且声音能够易于听到。
煤矿传感器安装标准煤矿传感器是煤矿安全监测系统中的重要组成部分，其安装标准直接关系到煤矿生产的安全和稳定。
为了确保煤矿传感器的有效运行和准确监测，以下是煤矿传感器安装标准的相关内容。
1. 位置选择。
煤矿传感器的位置选择是至关重要的。
在选择安装位置时，需要考虑到传感器的监测范围、煤矿地质条件、矿井通风情况等因素。
一般来说，应选择在煤矿通风系统中的关键位置进行安装，以确保对煤矿内部各个区域的监测覆盖。
2. 安装高度。
煤矿传感器的安装高度也需要严格遵循标准。
一般来说，应将传感器安装在矿井的通风巷道或工作面上方，以便更好地监测煤矿内部的气体浓度、温度、湿度等参数。
3. 安装角度。
传感器的安装角度对监测结果的准确性有着重要影响。
在安装传感器时，应根据具体监测要求和矿井地质条件来确定安装角度，以确保传感器能够准确监测到目标区域的数据。
4. 固定方式。
传感器的固定方式也是安装过程中需要重点考虑的问题。
传感器的固定应牢固可靠，能够承受煤矿工作环境的振动和冲击，确保传感器在运行过程中不会出现脱落或移位的情况。
5. 接线安装。
在传感器安装过程中，接线的安装也是至关重要的一环。
正确的接线安装能够保证传感器与监测系统的稳定连接，确保监测数据的准确传输和处理。
6. 安全防护。
最后，安装过程中需要注意对传感器进行安全防护。
根据煤矿工作环境的特点，对传感器进行防尘、防水、防爆等安全防护措施，以确保传感器在恶劣环境下的正常运行。
总之，煤矿传感器的安装标准直接关系到煤矿安全生产，必须严格按照相关标准和要求进行操作。
只有这样，才能保证传感器的准确监测和可靠运行，为煤矿安全生产提供有效的技术支持和保障。
表1甲烷传感器的报警浓度、斷电浓度、复电农度和斯电范国及便携式甲烷检測报警仪的报警浓度.1、采区回风巷、一翼回风巷及总回风巷道内临时施工的电气设备上风侧10m~15m 处应设置甲烷传感器。
.2、矿用防爆特殊型蓄电池电机车必须设置车载式甲烷断电仪或便携式甲烷检测报警仪；矿用防爆型柴油机车必须设置便携式甲烷检测报警仪。
3、兼做回风井的装有带式输送机的井筒内必须设置甲烷传感器。
4、采区回风巷、一翼回风巷及总回风巷道内临时施工的电气设备上风侧10m~15m处应设置甲烷传感器5、井下煤仓、地面选煤厂煤仓上方应设置甲烷传感器。
6封闭的地面选煤厂机房内上方应设置甲烷传感器。
7、封闭的带式输送机地面走廊上方宜设置甲烷传感器。
8、瓦斯抽放泵站甲烷传感器的设置：9、地面瓦斯抽放泵站内必须在室内设置甲烷传感器。
10、井下临时瓦斯抽放泵站下风侧栅栏外必须设置甲烷传感器。
11、抽放泵输入管路中应设置甲烷传感器。
利用瓦斯时，应在输出管路中设置甲烷传感器；不利用瓦斯、采用干式抽放瓦斯设备时，输出管路中也应设置甲烷传感器。
1、一氧化碳传感器应垂直悬挂，距顶板（顶梁）不得大于300mm,距巷壁不得小于200mm,并应安装维护方便，不影响行人和行车。
2、开采容易自燃、自燃煤层的采煤工作面必须至少设置一个一氧化碳传感器，地点可设置在上隅角、工作面或工作面回风巷，报警浓度为》％CO。
带式输送机滚筒下风侧10m~15m处宜设置一氧化碳传感器，报警浓度为％CO。
3、自然发火观测点、封闭火区防火墙栅栏外宜设置一氧化碳传感器，报警浓度为％CO。
4、开采容易自燃、自燃煤层的矿井，采区回风巷、一翼回风巷、总回风巷应设置一氧化碳传感器，报警浓度为％CO。
风速传感器的设置采区回风巷、一翼回风巷、总回风巷的测风站应设置风速传感器。
风速传感器应设置在巷道前后10m内无分支风流、无拐弯、无障碍、断面无变化、能准确计算风量的地点。
当风速低于或超过《煤矿安全规程》的规定值时，应发出声、光报警信号。
煤矿传感器安装标准简介传感器是煤矿安全监测系统中的关键组件，能够实时监测矿井环境参数，为矿工提供准确的信息，帮助保证矿井的安全运行。
煤矿传感器的安装标准是确保传感器能够正常工作并提供有效数据的重要保证。
安装位置选择煤矿传感器的安装位置选择应根据矿井的特点以及监测要求进行，一般应满足以下要求： 1. 与被监测对象的距离适宜：传感器应尽可能靠近被监测对象，以确保数据的准确性。
2. 避免物理干扰：传感器应避免被其他设备、设施或物体遮挡或干扰，以确保传感器能够正常工作。
3. 安全可靠：传感器应安装在安全可靠的位置，避免受到外界冲击或损坏。
安装高度煤矿传感器的安装高度应根据矿井的特点、监测要求以及传感器类型进行合理选择。
一般应满足以下要求： 1. 气体传感器：气体传感器应安装在离地面1.5-2米的位置，以便能够充分监测到矿井内的气体浓度，并避免受到地面气体的干扰。
2.温湿度传感器：温湿度传感器应安装在离地面1.2-1.5米的位置，避免受到地面影响，确保能够准确监测到矿井内的温湿度情况。
3. 应力传感器：应力传感器应安装在离地面1-1.2米的位置，以便能够准确监测到目标区域的应力情况。
安装方向煤矿传感器的安装方向应根据传感器的工作原理以及监测要求进行确定。
一般应满足以下要求： 1. 气体传感器：气体传感器的安装方向应使其敏感元件正对着矿井内可能产生气体的源头，以便能够准确监测到气体浓度的变化。
2. 温湿度传感器：温湿度传感器的安装方向应使其敏感元件正对着矿井内的待测对象，以便能够准确监测到矿井内的温湿度情况。
3. 应力传感器：应力传感器的安装方向应使其敏感元件与被监测物体的应力方向一致，以便能够准确监测到应力的变化。
安装固定煤矿传感器的安装固定应确保传感器能够稳固地安装在指定的位置上，并能够抵抗矿井环境的震动和振动。
一般应满足以下要求： 1. 固定方式：传感器应使用专用的安装固定装置进行固定，确保传感器稳定不动。
传感器的安装标准Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT一、传感器安设标准1、回采工作面传感器安装位置：上隅角安装T0传感器；往外10米范围内安设T1传感器；在回风口10—15米处安设T2瓦斯、温度、CO传感器；当回采顺槽巷道大于1000米时，安装T中传感器。
2、开掘工作面的传感器安设位置：在风筒出口对帮距工作面迎头3-5米处,安设T1传感器，距回风口10—15米处安设T2传感器，当掘进到1000米时，安装T中传感器。
3、双巷掘进期间工作面、回风流安设甲烷传感器标准同开掘工作面的传感器安设标准相同，另外需在两工作面混合回风流中安设一台甲烷传感器。
4、开掘工作面开口5米时，可只在工作面安设T1传感器，但巷道推进到30米起必须安设T2传感器；采煤工作面推进到停采线附近，而采到T1、T2传感器相距不足50米时，可只安设T1传感器，但采掘工作面的断电功能必须贯穿整个生产过程，即从开始到结尾全过程具备断电功能。
5、采区回风巷安设甲烷、CO、风速传感器。
6、井下各机电硐室需安设温度传感器，报警值≥34℃。
7、甲烷、温度、CO传感器应垂直吊挂，距顶板（顶梁）不得大于300mm，距巷道侧壁不小于200mm。
风速传感器应设置在巷道前后10米无分支风流、无拐弯、无障碍、断面无变化、能准确计算风量的地点，其悬挂应采用硬连接方式固定，风速检测口应垂直于风流方向。
8、带式输送机滚筒下风侧10-15m处应设置烟雾、一氧化碳传感器。
9、开关量传感器的设置：（1）主要通风机、局部通风机必须设置设备开停传感器。
（2）采区主要进回风巷道中的主要风门必须设置风门传感器。
当两道风门同时打开时，发出声光报警信号。
（3）掘进工作面局部通风机的风筒上应安设风筒传感器，风筒传感器须设置在距掘进面不超过20米处。
（4）必须通过在被控开关的负荷侧设置馈电传感器或在被控开关内取馈电状态接点信号的方式可靠监测被控开关的馈电状态。

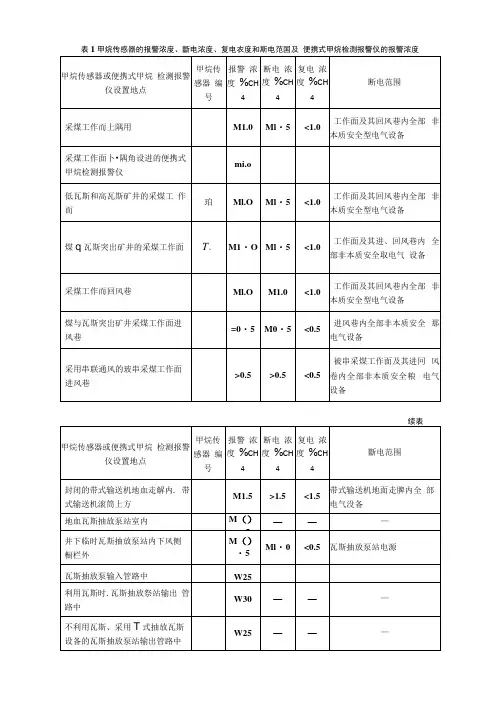

表I甲烷传感黑的狼警液度、斷电氓度、复也浓度舸斷电范圉及便携戎甲烷脸蒯报警仪的擅警浓度.1、采区回风巷、一翼回风巷及总回风巷道内临时施工的电气设备上风侧10m~15m 处应设置甲烷传感器。
.2、矿用防爆特殊型蓄电池电机车必须设置车载式甲烷断电仪或便携式甲烷检测报警仪；矿用防爆型柴油机车必须设置便携式甲烷检测报警仪。
3、兼做回风井的装有带式输送机的井筒内必须设置甲烷传感器。
4、采区回风巷、一翼回风巷及总回风巷道内临时施工的电气设备上风侧10m~15m处应设置甲烷传感器5、井下煤仓、地面选煤厂煤仓上方应设置甲烷传感器。
6封闭的地面选煤厂机房内上方应设置甲烷传感器。
7、封闭的带式输送机地面走廊上方宜设置甲烷传感器。
8、瓦斯抽放泵站甲烷传感器的设置：9、地面瓦斯抽放泵站内必须在室内设置甲烷传感器。
10、井下临时瓦斯抽放泵站下风侧栅栏外必须设置甲烷传感器。
11、抽放泵输入管路中应设置甲烷传感器。
利用瓦斯时，应在输出管路中设置甲烷传感器；不利用瓦斯、采用干式抽放瓦斯设备时，输出管路中也应设置甲烷传感器。
1、一氧化碳传感器应垂直悬挂，距顶板（顶梁）不得大于300mm,距巷壁不得小于200mm,并应安装维护方便，不影响行人和行车。
2、开采容易自燃、自燃煤层的采煤工作面必须至少设置一个一氧化碳传感器，地点可设置在上隅角、工作面或工作面回风巷，报警浓度为》0.0024%C0。
带式输送机滚筒下风侧10m~15m处宜设置一氧化碳传感器，报警浓度为0.0024%C0。
3、自然发火观测点、封闭火区防火墙栅栏外宜设置一氧化碳传感器，报警浓度为0.0024%C0。
4、开采容易自燃、自燃煤层的矿井，采区回风巷、一翼回风巷、总回风巷应设置一氧化碳传感器，报警浓度为0.0024%C0。
风速传感器的设置采区回风巷、一翼回风巷、总回风巷的测风站应设置风速传感器。
风速传感器应设置在巷道前后10m内无分支风流、无拐弯、无障碍、断面无变化、能准确计算风量的地点。
.1、采区回风巷、一翼回风巷及总回风巷道内临时施工的电气设备上风侧1０m~1５m处应设置甲烷传感器。
．２、矿用防爆特殊型蓄电池电机车必须设置车载式甲烷断电仪或便携式甲烷检测报警仪；矿用防爆型柴油机车必须设置便携式甲烷检测报警仪。
3、兼做回风井的装有带式输送机的井筒内必须设置甲烷传感器。
4、采区回风巷、一翼回风巷及总回风巷道内临时施工的电气设备上风侧10m~15ｍ处应设置甲烷传感器。
5、井下煤仓、地面选煤厂煤仓上方应设置甲烷传感器。
6、封闭的地面选煤厂机房内上方应设置甲烷传感器。
7、封闭的带式输送机地面走廊上方宜设置甲烷传感器。
８、瓦斯抽放泵站甲烷传感器的设置:9、地面瓦斯抽放泵站内必须在室内设置甲烷传感器。
10、井下临时瓦斯抽放泵站下风侧栅栏外必须设置甲烷传感器。
11、抽放泵输入管路中应设置甲烷传感器。
利用瓦斯时，应在输出管路中设置甲烷传感器；不利用瓦斯、采用干式抽放瓦斯设备时，输出管路中也应设置甲烷传感器。
一氧化碳传感器的设置1、一氧化碳传感器应垂直悬挂，距顶板（顶梁)不得大于30０mm,距巷壁不得小于２00ｍｍ,并应安装维护方便,不影响行人和行车。
２、开采容易自燃、自燃煤层的采煤工作面必须至少设置一个一氧化碳传感器，地点可设置在上隅角、工作面或工作面回风巷,报警浓度为≥0．０024%ＣO。
带式输送机滚筒下风侧１０m~１5m处宜设置一氧化碳传感器，报警浓度为０.０024%CＯ。
3、自然发火观测点、封闭火区防火墙栅栏外宜设置一氧化碳传感器，报警浓度为0.0024%CO。
4、开采容易自燃、自燃煤层的矿井，采区回风巷、一翼回风巷、总回风巷应设置一氧化碳传感器，报警浓度为0．0０2４%CO。
风速传感器的设置采区回风巷、一翼回风巷、总回风巷的测风站应设置风速传感器。
风速传感器应设置在巷道前后１０ｍ内无分支风流、无拐弯、无障碍、断面无变化、能准确计算风量的地点。
当风速低于或超过《煤矿安全规程》的规定值时,应发出声、光报警信号。
煤矿回撤面传感器安装要求煤矿回撤面的传感器安装是一个关键的安全措施，用于监测煤矿环境和工作状态，以确保作业人员的安全。
以下是煤矿回撤面传感器安装的一些基本要求：1. 传感器类型和选择●根据煤矿的具体条件选择合适类型的传感器，如瓦斯浓度传感器、温度传感器、压力传感器等。
●确保传感器符合国家或行业的安全标准。
2. 安装位置●传感器应安装在能够准确反映煤矿环境状态的位置。
●避免将传感器安装在可能受到机械损伤、水侵或高温影响的区域。
3. 安装高度●确定传感器的安装高度，特别是对于瓦斯检测，应根据瓦斯比空气重或轻来调整安装高度。
4. 防爆要求●在煤矿等易燃易爆环境中，传感器必须具备防爆性能。
●选择合适的防爆等级和防护方式。
5. 固定和保护●传感器应牢固安装，避免震动或撞击导致损坏。
●使用保护罩或其他措施保护传感器，防止灰尘、水和其他物质影响其性能。
6. 电源和接线●确保传感器电源稳定，接线符合电气安全要求。
●使用防爆接线盒和符合标准的电缆。
7. 标识和标牌●在传感器安装位置设置明显的标识和警告标牌。
●标牌应包含传感器类型、监测参数、警戒值等信息。
8. 定期检测和维护●安装后定期对传感器进行功能检测和维护。
●记录维护和检测结果，及时更换损坏或性能不佳的传感器。
9. 系统集成●传感器数据应与煤矿监控系统集成，以实时监测环境变化。
●确保数据传输的准确性和可靠性。
10. 培训和操作●对作业人员进行传感器使用和维护的培训。
●明确操作和应急响应程序。
这些要求确保了传感器能够有效地在煤矿环境中运行，提供准确的数据，帮助及时发现潜在的危险，保障矿工安全。
感谢您选购本产品！为了保证安全并获得最佳效能，在安装、使用产品前，请务必详细阅读本使用说明书并妥善保管，以备今后参考。
GJG100J矿用激光甲烷传感器使用说明书执行标准：GB 3836-2010AQ 6211-2008Q/NCS015-2016宁波创盛仪表有限公司NINGBO TRUNSUN INSTRUMENT CO﹒，LTD.安标编号：MFB170040 防爆合格证号：320161115 版本号：VER1.1 颁布日期: 2016.08.15警告：本传感器检修时不得改变本安电路和本安电路有关的元器件的电气参数、规格和型号，本安产品不得随意与其他未经联检的设备连接。
在井下或危险场所采样过程中，严禁打开机盖，出现故障应返回地面请专职人员维修。
GJG100J矿用激光甲烷传感器一概述1.1 产品特点、主要用途及使用范围GJG00J矿用激光甲烷传感器（以下简称传感器）采用光谱吸收原理测量甲烷气体浓度，测量精确，工作稳定，无需用户校准，可长期在线工作。
传感器输出标准的频率信号或RS485数字信号，可以与监控分站等其它控制器联机使用，适用于煤矿井下有瓦斯、煤尘爆炸危险的环境。
1.2 使用环境条件a) 环境温度：0℃～＋40℃；b) 平均相对湿度：不大于95%（＋25℃）；c) 大气压力：80kPa～116kPa；d) 无显著振动和冲击的场合；e)煤矿井下有甲烷、煤尘爆炸性混合物，但无破坏绝缘的腐蚀性气体的混合气体。
1.3 关联设备见附录A.1。
1.4 防爆型式：矿用本质安全型，防爆标志：ExiaⅠMa。
1.5 型号及命名G J G 100 J激光原理测量范围：（0%～100%）CH4光学原理甲烷传感器二结构特征、工作原理、接线示意图2.1结构特征传感器采用密封结构的不锈钢壳体，在壳体侧面和底面分别设有电缆接口和测量进气口，壳体顶部设有报警灯。
壳体上部留有悬挂把手，安装方便。
2.2 工作原理传感器由激光测量探头、信号处理电路，主控制器，电源调理电路，信号输出电路等组成。
一、传感器安设标准1、回采工作面传感器安装位置：上隅角安装T0传感器；往外10米范围内安设T1传感器；在回风口10—15米处安设T2瓦斯、温度、CO传感器；当回采顺槽巷道大于1000米时，安装T中传感器。
2、开掘工作面的传感器安设位置：在风筒出口对帮距工作面迎头3-5米处,安设T1传感器，距回风口10—15米处安设T2传感器，当掘进到1000米时，安装T中传感器。
3、双巷掘进期间工作面、回风流安设甲烷传感器标准同开掘工作面的传感器安设标准相同，另外需在两工作面混合回风流中安设一台甲烷传感器。
4、开掘工作面开口5米时，可只在工作面安设T1传感器，但巷道推进到30米起必须安设T2传感器；采煤工作面推进到停采线附近，而采到T1、T2传感器相距不足50米时，可只安设T1传感器，但采掘工作面的断电功能必须贯穿整个生产过程，即从开始到结尾全过程具备断电功能。
5、采区回风巷安设甲烷、CO、风速传感器。
6、井下各机电硐室需安设温度传感器，报警值≥34℃。
7、甲烷、温度、CO传感器应垂直吊挂，距顶板（顶梁）不得大于300mm，距巷道侧壁不小于200mm。
风速传感器应设置在巷道前后10米无分支风流、无拐弯、无障碍、断面无变化、能准确计算风量的地点，其悬挂应采用硬连接方式固定，风速检测口应垂直于风流方向。
8、带式输送机滚筒下风侧10-15m处应设置烟雾、一氧化碳传感器。
9、开关量传感器的设置：（1）主要通风机、局部通风机必须设置设备开停传感器。
（2）采区主要进回风巷道中的主要风门必须设置风门传感器。
当两道风门同时打开时，发出声光报警信号。
（3）掘进工作面局部通风机的风筒上应安设风筒传感器，风筒传感器须设置在距掘进面不超过20米处。
（4）必须通过在被控开关的负荷侧设置馈电传感器或在被控开关内取馈电状态接点信号的方式可靠监测被控开关的馈电状态。
二、职责划分1、开掘队组负责本队施工巷道范围内（从巷道开口位置到工作面之间）的设备看管、工作面50米范围内线缆的规范吊挂及其管理；信息中心负责工作面线缆延长、回风流传感器的规范吊挂和巷道内所有传感器的标校及故障处理。
煤矿井下各类传感器的安装及设置要求详解煤矿井下各类传感器的安装及设置要求在我们的工程项目中我们经常遇到各类传感器的安装及参数设置，由于缺乏相关知识，经常使得我们安装设置不规范，验收不合格，出现很多问题。
根据《煤矿安全规程》中的相关规定，把我们在工程中经常遇到的相关传感器的正确的安装及设置方法做以下总结。
一、甲烷(瓦斯)传感器的设置：1、采区回风巷、一翼回风巷及总回风巷道内临时施工的电气设备上风侧10m~15m处应设置甲烷传感器。
2、矿用防爆特殊型蓄电池电机车必须设置车载式甲烷断电仪或便携式甲烷检测报警仪;矿用防爆型柴油机车必须设置便携式甲烷检测报警仪。
3、兼做回风井的装有带式输送机的井筒内必须设置甲烷传感器。
4、采区回风巷、一翼回风巷及总回风巷道内临时施工的电气设备上风侧10m~15m处应设置甲烷传感器。
5、井下煤仓、地面选煤厂煤仓上方应设置甲烷传感器。
6、封闭的地面选煤厂机房内上方应设置甲烷传感器。
7、封闭的带式输送机地面走廊上方宜设置甲烷传感器。
8、地面瓦斯抽放泵站内必须在室内设置甲烷传感器。
9、井下临时瓦斯抽放泵站下风侧栅栏外必须设置甲烷传感器。
10、抽放泵输入管路中应设置甲烷传感器。
利用瓦斯时，应在输出管路中设置甲烷传感器;不利用瓦斯、采用干式抽放瓦斯设备时，输出管路中也应设置甲烷传感器。
二、一氧化碳传感器的设置：1、一氧化碳传感器应垂直悬挂，距顶板(顶梁)不得大于300mm，距巷壁不得小于200mm，并应安装维护方便，不影响行人和行车。
2、开采容易自燃、自燃煤层的采煤工作面必须至少设置一个一氧化碳传感器，地点可设置在上隅角、工作面或工作面回风巷，报警浓度为≥0.0024%。
带式输送机滚筒下风侧10m~15m处宜设置一氧化碳传感器，报警浓度为0.0024%。
3、自然发火观测点、封闭火区防火墙栅栏外宜设置一氧化碳传感器，报警浓度为0.0024%。
4、开采容易自燃、自燃煤层的矿井，采区回风巷、一翼回风巷、总回风巷应设置一氧化碳传感器，报警浓度为0.0024%。
表I甲烷传感器的报譽浓度.斷电浓度.复电浓度和斯电范阖及、1、采区回风巷、一翼回风巷及总回风巷道内临时施工得电气设备上风侧1 Om~ 1 5 m处应设置甲烷传感器。
、2、矿用防爆特殊型蓄电池电机车必须设置车载式屮烷断电仪或便携式甲烷检测报警仪；矿用防爆型柴油机车必须设置便携式中烷检测报警仪.3、兼做回风井得装有带式输送机得井筒内必须设置中烷传感器。
4、采区回风巷、一翼回风巷及总回风巷道内临时施工得电气设备上风侧10m〜1 5 m处应设置甲烷传感器。
5、井下煤仓、地面选煤厂煤仓上方应设置屮烷传感器.6、封闭得地面选煤厂机房内上方应设置屮烷传感器。
7、封闭得带式输送机地面走廊上方宜设置屮烷传感器。
8、瓦斯抽放泵站屮烷传感器得设置：9、地面瓦斯抽放泵站内必须在室内设置甲烷传感器。
I 0、井下临时瓦斯抽放泵站下风侧栅栏外必须设置屮烷传感器。
1 1、抽放泵输入管路中应设置甲烷传感器。
利用瓦斯时,应在输出管路中设置屮烷传感器：不利用瓦斯、采用干式抽放瓦斯设备时，输出管路中也应设置屮烷传感器.一氧化碳传感器得设置1、一氧化碳传感器应垂直悬挂，距顶板（顶梁）不得大于3 0 0mm,距巷壁不得小于20 0 mm,并应安装维护方便，不影响行人与行车。
2、开采容易自燃、自燃煤层得采煤工作面必须至少设置一个一氧化碳传感器, 地点可设置在上隅角、工作面或工作面回风巷，报警浓度为$0、0024帰CO。
带式输送机滚筒下风侧1 0 m〜1 5m处宜设置一氧化碳传感器，报警浓度为0、0024%COo3、自然发火观测点、封闭火区防火墙栅栏外宜设置一氧化碳传感器，报警浓度为 0、0024%C 0 O4、开采容易自燃、自燃煤层得矿井，采区回风巷、一翼回风巷、总回风巷应设置一氧化碳传感器，报警浓度为0、0024%COo风速传感器得设置采区回风巷、一翼回风巷、总回风巷得测风站应设置风速传感器。
风速传感器应设置在巷道帕后10.n内无分支风流、无拐弯、无障碍、断面无变化、能准确计算风量得地点•当风速低于或超过《煤矿安全规程》得规定值时，应发出声、光报警信号。
