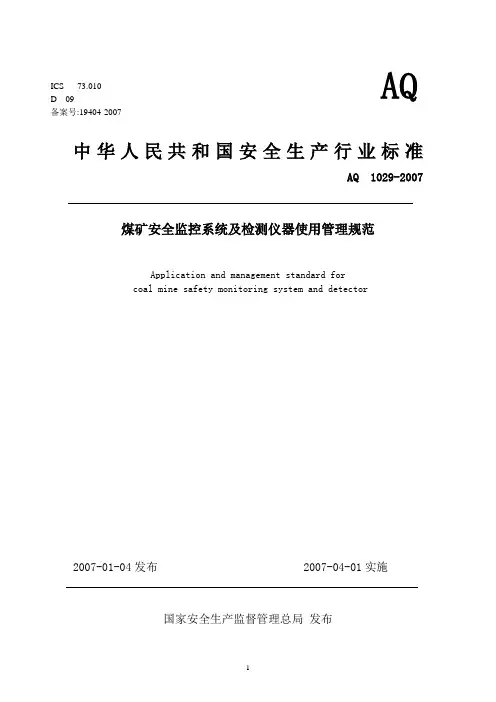

AQ中华人民共和国安全生产行业标准AQ 1029-2007煤矿安全监控系统及检测仪器使用管理规范Application and management standard forcoal mine safety monitoring system and detector2007-01-04发布 2007-04-01实施国家安全生产监督管理总局 发布ICS 73.010 D 09备案号:19404-2007目次前言1．范围2．规范性引用文件3．术语和定义4．装备要求5．设计和安装6．甲烷传感器的设置7．其它传感器的设置8．使用与维护9．煤矿安全监控系统及联网信息处理10．管理制度与技术资料附录A(资料性附录)矿用开关瓦斯电接线附录B (资料性附录)低浓度甲烷传感器调校方法前言为贯彻执行《安全生产法》、《煤矿安全条例》等法律法规和《煤矿安全规程》，规范煤矿正确使用管理安全监控系统和检测仪器，制定本标准。
本标准替代原煤炭工业部《矿井通风安全监测装置使用管理规定》（煤安字[1995]第562号），与其相比，主要变化如下：——增加了安全监控系统的装备和联网等要求——增加了甲烷传感器的设置数量并补充了设置图——增加了其它传感器的设置要求——增加了安全监控系统网信息处理和管理要求——结合当前煤矿安全生产的实际，对设计、安装、使用、维护和管理进行了细化——删除了质量标准及评定办法本标准的附录A为资料性附录，附录B为规范性附录本标准由国家安监总局提出本标准起草单位：国家煤矿安全监察局、中国矿业大学（北京）、阳泉煤业（集团）有限责任公司等。
本标准主要起草人：王涛、孙继平、赵青云、彭霞。
煤矿安全监控系统及检测仪器使用管理规范1范围本标准规定了煤矿安全监控系统及检测仪器的装备、设计、和安装、传感器设置、使用与维护、系统及联网信息处理、管理制度与技术资料等要求。
本标准适用于全国井工煤矿，包括新建和改、扩建矿井。
2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

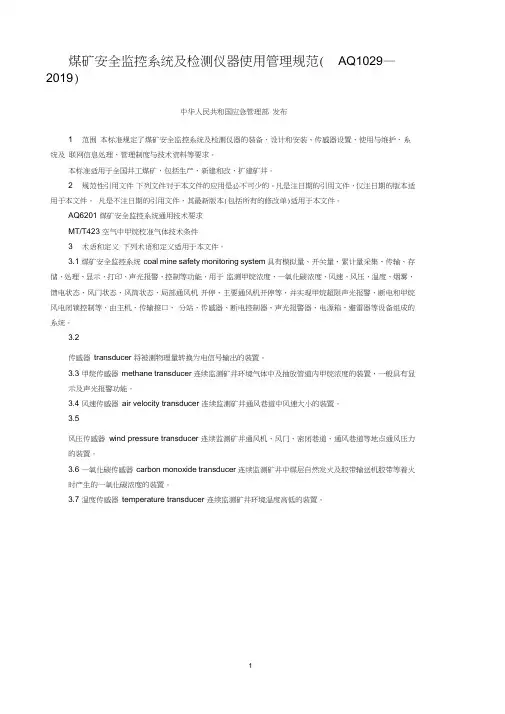

煤矿安全监控系统及检测仪器使用管理规范( AQ1029—2019)中华人民共和国应急管理部发布1 范围本标准规定了煤矿安全监控系统及检测仪器的装备、设计和安装、传感器设置、使用与维护、系统及联网信息处理、管理制度与技术资料等要求。
本标准适用于全国井工煤矿，包括生产、新建和改、扩建矿井。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
AQ6201 煤矿安全监控系统通用技术要求MT/T423 空气中甲烷校准气体技术条件3 术语和定义下列术语和定义适用于本文件。
3.1 煤矿安全监控系统coal mine safety monitoring system 具有模拟量、开关量、累计量采集、传输、存储、处理、显示、打印、声光报警、控制等功能，用于监测甲烷浓度、一氧化碳浓度、风速、风压、温度、烟雾、馈电状态、风门状态、风筒状态、局部通风机开停、主要通风机开停等，并实现甲烷超限声光报警、断电和甲烷风电闭锁控制等，由主机、传输接口、分站、传感器、断电控制器、声光报警器、电源箱、避雷器等设备组成的系统。
3.2传感器transducer 将被测物理量转换为电信号输出的装置。
3.3 甲烷传感器methane transducer 连续监测矿井环境气体中及抽放管道内甲烷浓度的装置，一般具有显示及声光报警功能。
3.4 风速传感器air velocity transducer 连续监测矿井通风巷道中风速大小的装置。
3.5风压传感器wind pressure transducer 连续监测矿井通风机、风门、密闭巷道、通风巷道等地点通风压力的装置。
3.6 一氧化碳传感器carbon monoxide transducer 连续监测矿井中煤层自然发火及胶带输送机胶带等着火时产生的一氧化碳浓度的装置。
3.7 温度传感器temperature transducer 连续监测矿井环境温度高低的装置。

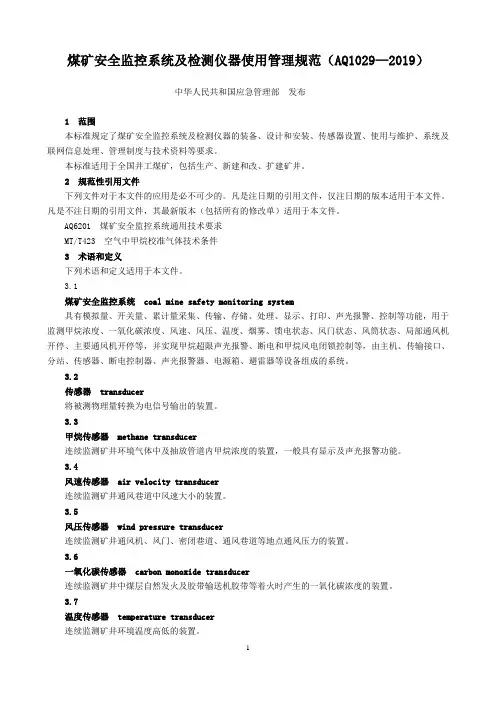

煤矿安全监控系统及检测仪器使用管理规范（AQ1029—2019）中华人民共和国应急管理部发布1 范围本标准规定了煤矿安全监控系统及检测仪器的装备、设计和安装、传感器设置、使用与维护、系统及联网信息处理、管理制度与技术资料等要求。
本标准适用于全国井工煤矿，包括生产、新建和改、扩建矿井。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
AQ6201 煤矿安全监控系统通用技术要求MT/T423 空气中甲烷校准气体技术条件3 术语和定义下列术语和定义适用于本文件。
3.1煤矿安全监控系统 coal mine safety monitoring system具有模拟量、开关量、累计量采集、传输、存储、处理、显示、打印、声光报警、控制等功能，用于监测甲烷浓度、一氧化碳浓度、风速、风压、温度、烟雾、馈电状态、风门状态、风筒状态、局部通风机开停、主要通风机开停等，并实现甲烷超限声光报警、断电和甲烷风电闭锁控制等，由主机、传输接口、分站、传感器、断电控制器、声光报警器、电源箱、避雷器等设备组成的系统。
3.2传感器 transducer将被测物理量转换为电信号输出的装置。
3.3甲烷传感器 methane transducer连续监测矿井环境气体中及抽放管道内甲烷浓度的装置，一般具有显示及声光报警功能。
3.4风速传感器 air velocity transducer连续监测矿井通风巷道中风速大小的装置。
3.5风压传感器 wind pressure transducer连续监测矿井通风机、风门、密闭巷道、通风巷道等地点通风压力的装置。
3.6一氧化碳传感器 carbon monoxide transducer连续监测矿井中煤层自然发火及胶带输送机胶带等着火时产生的一氧化碳浓度的装置。
3.7温度传感器 temperature transducer连续监测矿井环境温度高低的装置。

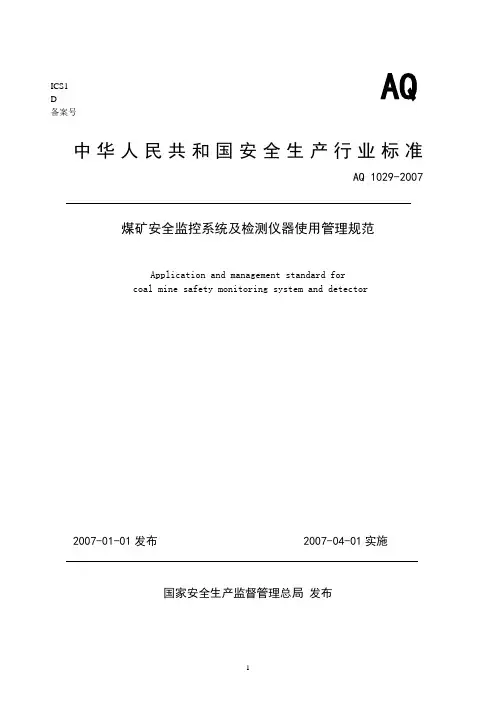

A Q煤矿安全监控系统及检测仪器使用管理规范IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】AQ中华人民共和国安全生产行业标准AQ1029-2007煤矿安全监控系统及检测仪器使用管理规范Applicationandmanagementstandardfor coalminesafetymonitoringsystemanddetector2007-01-01发布2007-04-01实施国家安全生产监督管理总局发布目次前言 1．范围2．规范性引用文件 3．术语和定义 4．一般要求 5．设计和安装 6．甲烷传感器的设置 7．其它传感器的设置 8．使用与维护9．煤矿安全监控系统及联网信息处理 10．管理制度与技术资料附录A 矿用开关瓦斯电闭锁接线（资料性附录） 附录B 低浓度甲烷传感器调校方法（规范性附录）前言为贯彻执行《安全生产法》、《煤矿安全规程》等煤矿安全生产法律法规，规范煤矿正确使用管理安全监控系统和检测仪器，特制定本标准。
ICS1 D备案号本标准替代原煤炭工业部《矿井通风安全监测装置使用管理规定》（煤安字[1995]第562号），与其相比，主要变化如下：—增加了安全监控系统的装备和联网等要求（见4.一般要求）；—增加甲烷传感器的设置数量并补充了设置图（见6.甲烷传感器的设置）；—增加了其他传感器的设置要求（见7.其它传感器的设置）；—增加了安全监控系统联网信息处理和管理要求（见9.煤矿安全监控系统及联网信息处理）；—结合当前煤矿安全生产的实际，对设计、安装、使用、维护和管理进行了细化；—删除了质量标准及评定办法。
本标准的附录A为资料性附录，附录B为规范性附录。
本标准由国家安全生产监督管理总局提出。
本标准由全国安全生产标准化技术委员会煤矿安全生产分技术委员会归口。
本标准起草单位：国家煤矿安全监察局、中国矿业大学（北京）、阳泉煤业（集团）有限责任公司。
安全监控系统安装标准一、安全监控系统组成1、煤矿安全监控系统:具有模拟量、开关量、累计量采集、传输、存储、处理、显示、打印、声光报警、控制等功能.用来监测甲烷浓度、一氧化碳浓度、风速、风压、温度、烟雾、馈电状态、风门状态、风窗状态、风筒状态、局部通风机开停、主通风机开停等，并实现甲烷超限声光报警、断电和甲烷风电闭锁控制等.2、安全监控设备由主机、传输接口、分站、断电控制器、声光报警器、电源箱、避雷器、甲烷传感器、风速传感器、风压传感器、一氧化碳传感器、温度传感器、烟雾传感器、设备开停传感器、风筒传感器、风门开关传感器、馈电传感器等设备组成。

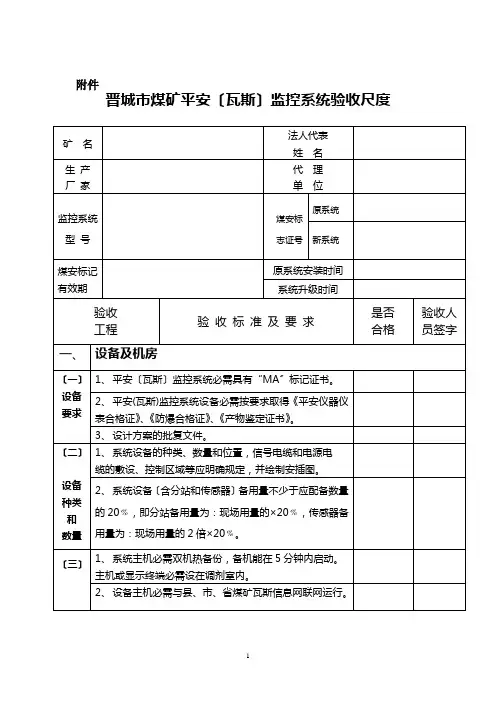

二、煤矿企业监控室设计和安装标准1、煤矿企业编制采区设计、采掘作业规程和安全技术措施时，必须对安全监控设备的种类、数量和位置，信号电缆和电源电缆的敷设,断电区域等做出明确规定，并绘制设备布置图、断电控制图和电子示意图。
2、煤矿企业必须配备安全监控系统：计算机配置:P43.0G/1G/160G/17寸显示器/256M显卡/声卡/网卡/网线二条/二个COM串口。
主机及系统联网主机必须双机或多机备份，24小时不间断运行。
当工作主机发生故障时，备份主机应在5分钟内投入工作。
3、煤矿监控室必须有双回路供电并配备不小于2h在线式不间断电源.4、监控室所有设备必须安设可靠的接地装置和防雷装置。
零线和接地保护线要求单独铺设，严禁零地合一。
接地装置是为保障安全监控系统设备的正常运行和人身安全，要严格按照GB50343-2004标准要求安装;交流工作接地，接地电阻不大于4欧姆；安全保护接地，接地电阻不大于4欧姆；直流工作接地，接地电阻应按计算机系统具体要求确定；煤矿安全监控系统接地必须注意两点：一是信号系统和电源系统、高压系统和低压系统不应使用共地回路；二是灵敏电路的接地应各自隔离或屏蔽，以防止地回流和静电感应而产生干扰。
监控室接地宜采用综合接地方案，综合接地电阻应小于1欧姆。
煤矿企业的安装电源防雷和信号防雷必须经具有资质的专门机构安装、验收、认可，并领取相关合格证。
煤矿安全监控系统及检测仪器使用管理规范（AQ1029—2007）2007年1月4日2007年1月4日国家安全生产监督管理总局发布1 范围本标准规定了煤矿安全监控系统及检测仪器的装备、设计和安装、传感器设置、使用与维护、系统及联网信息处理、管理制度与技术资料等要求。
本标准适用于全国井工煤矿，包括新建和改、扩建矿井。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
煤矿安全规程AQ6201—2006 煤矿安全监控系统通用技术要求AQ6203—2006 煤矿用低浓度载体催化式甲烷传感器技术条件MT423—1995 空气中甲烷校准气体技术条件3 术语和定义下列术语和定义适用于本标准。
3.1 煤矿安全监控系统 coal mine safety monitoring system具有模拟量、开关量、累计量采集、传输、存储、处理、显示、打印、声光报警、控制等功能，用于监测甲烷浓度、一氧化碳浓度、风速、风压、温度、烟雾、馈电状态、风门状态、风筒状态、局部通风机开停、主通风机开停，并实现甲烷超限声光报警、断电和甲烷风电闭锁控制，由主机、传输接口、分站、传感器、断电控制器、声光报警器、电源箱、避雷器等设备组成的系统。
3.2 传感器 transducer将被测物理量转换为电信号输出的装置。
3.3 甲烷传感器 methane transducer连续监测矿井环境气体中及抽放管道内甲烷浓度的装置，一般具有显示及声光报警功能。
3.4 风速传感器 air velocity transducer连续监测矿井通风巷道中风速大小的装置。
3.5 风压传感器 wind pressure transducer连续监测矿井通风机、风门、密闭巷道、通风巷道等地点通风压力的装置。
煤矿井下各类传感器的安装及设置要求详解煤矿井下各类传感器的安装及设置要求在我们的工程项目中我们经常遇到各类传感器的安装及参数设置，由于缺乏相关知识，经常使得我们安装设置不规范，验收不合格，出现很多问题。
根据《煤矿安全规程》中的相关规定，把我们在工程中经常遇到的相关传感器的正确的安装及设置方法做以下总结。
一、甲烷(瓦斯)传感器的设置：1、采区回风巷、一翼回风巷及总回风巷道内临时施工的电气设备上风侧10m~15m处应设置甲烷传感器。
2、矿用防爆特殊型蓄电池电机车必须设置车载式甲烷断电仪或便携式甲烷检测报警仪;矿用防爆型柴油机车必须设置便携式甲烷检测报警仪。
3、兼做回风井的装有带式输送机的井筒内必须设置甲烷传感器。
4、采区回风巷、一翼回风巷及总回风巷道内临时施工的电气设备上风侧10m~15m处应设置甲烷传感器。
5、井下煤仓、地面选煤厂煤仓上方应设置甲烷传感器。
6、封闭的地面选煤厂机房内上方应设置甲烷传感器。
7、封闭的带式输送机地面走廊上方宜设置甲烷传感器。
8、地面瓦斯抽放泵站内必须在室内设置甲烷传感器。
9、井下临时瓦斯抽放泵站下风侧栅栏外必须设置甲烷传感器。
10、抽放泵输入管路中应设置甲烷传感器。
利用瓦斯时，应在输出管路中设置甲烷传感器;不利用瓦斯、采用干式抽放瓦斯设备时，输出管路中也应设置甲烷传感器。
二、一氧化碳传感器的设置：1、一氧化碳传感器应垂直悬挂，距顶板(顶梁)不得大于300mm，距巷壁不得小于200mm，并应安装维护方便，不影响行人和行车。
2、开采容易自燃、自燃煤层的采煤工作面必须至少设置一个一氧化碳传感器，地点可设置在上隅角、工作面或工作面回风巷，报警浓度为≥0.0024%。
带式输送机滚筒下风侧10m~15m处宜设置一氧化碳传感器，报警浓度为0.0024%。
3、自然发火观测点、封闭火区防火墙栅栏外宜设置一氧化碳传感器，报警浓度为0.0024%。
4、开采容易自燃、自燃煤层的矿井，采区回风巷、一翼回风巷、总回风巷应设置一氧化碳传感器，报警浓度为0.0024%。
分站、瓦斯传感器安装调试标准1、当矿井正在使用的设备、探头、线路发生故障，采掘工作面条件变化或在接到矿主管领导安装瓦斯探头通知后，监测工必须在规定时间内进行安装。
2、在需要安装瓦斯探头时，监测工必须在地面严格按使用说明书的要求对瓦斯探头进行性能检查实验，下井前在地面应不少于48小时运行测试工作，并做好记录。
3、瓦斯探头经过在地面运行（预热48小时），各项指标符合规定合格后方可下井投入使用，严禁携带不合格探头下井安装使用。
4、井下分站应安设在便于人员观察、调试、检验及支护良好、无滴水、无杂物的进风巷道或硐室中，安设时应加支架，使其距巷道底板不小于300mm或吊挂在巷道中。
5、掘进工作面进风流瓦斯探头安装在风筒的另一侧距迎头小于5米范围，回风流瓦斯探头安装在距回风口10-15米范围内，报警点、断电点≥0.80%、复电点＜0.80%，断电范围：掘进工作面巷道内全部非本质安全型电器设备。
6、采用串联通风的被串掘进工作面局部通风机前3-5米内必须安装瓦斯探头，报警点≥0.50%、断电点≥0.50%、复电点＜0.50%，断电范围：被串掘进工作面巷道内全部非本质安全型电器设备。
7、采煤工作面里面瓦斯探头安装在距安全出口小于10米范围内，回风流瓦斯探头设置在距回风口10--15米范围内，报警点、断电点≥0.80%、复电点＜0.80%，上隅角距老塘煤墙不大于500mm,巷道侧帮不小于200mm安设T0甲烷传感器，报警点≥1.00%、断电点≥1.50%、复电点＜1.00%断电范围：工作面及回风巷道内内全部非本质安全型电器设备。
8、被串采煤工作面在进风口10-15米内安装瓦斯探头，报警点≥0.50%、断电点≥0.50%，复电点＜0.50%，断电范围：采煤工作面进、回风巷道内全部非本质安全型电器设备。
9、回风流中的机电硐室的进风测距机电硐室5米内安装瓦斯探头，报警点、断电点为≥0.50%，复电点＜0.50%，断电范围：机电设备硐室内全部非本质安全型电器设备。
井下各类模拟量传感器的安装及设置要求一、采煤工作面甲烷传感器的设置：
采煤工作面甲烷传感器应尽量靠近工作面设置，离工作面的距离不能大于10m；其报警浓度为0.8CH4，断电浓度为1.5CH4，复电浓度为1.0 CH4，断电范围为工作面及回风巷中全部非本质安全型电器设备。
二、采煤工作面回风巷甲烷传感器的设置：
回风巷甲烷传感器应设置在瓦斯等有害气体与新鲜风流混合均匀且风流稳定的地方，在回风巷出口10m至15m 范围内；其报警浓度为0.8CH4，断电浓度为0.8CH4，复电浓度为1.0 CH4，断电范围为工作面及回风巷中全部非本质安全型电器设备。
三、掘进工作面甲烷传感器的设置：
掘进工作面甲烷传感器设置在巷道迎头5m范围内；其报警浓度为1.0CH4，断电浓度为1.5CH4，复电浓度为1.0 CH4，断电范围为掘进巷道内全部非本质安全型电器设备。
四、掘进工作面回风流甲烷传感器的设置:
回风流甲烷传感器应设置在瓦斯等有害气体与新鲜风流混合均匀且风流稳定的地方，在回风巷出口10m至15m 范围内；其报警浓度为1.0CH4，断电浓度为1.0CH4，复电浓度为1.0 CH4，断电范围为掘进巷道内全部非本质安全型电器设备。
五、掘进工作面进风流甲烷传感器的设置：
采用串联通风的掘进工作面，必须在被串工作面局部通风机前设置甲烷传感器；其报警浓度为0.5CH4，断电浓度为0.5CH4，复电浓度为0.5CH4，断电范围为掘进巷道内全部非本质安全型电器设备。
六、中央变电所甲烷传感器的设置：
设置在机电硐室进风流巷道进风处3-5m之内；其报警浓度为0.5CH4，断电浓度为0.5CH4，复电浓度为0.5CH4，断电范围为中央变电所内全部非本质安全型电器设备。
七、一氧化碳传感器和温度传感器的设置：
一氧化碳传感器应设在距回风流出口10m-15m范围内风流稳定、一氧化碳等有害气体与新鲜风流混合均匀的位置。
温度传感器应设置在距回风流出口10m-15m范围内，并不影响行人和行车，安装维护方便、风流稳定的位置。
八、所有模拟量传感器都要设置在巷道上方，距巷壁不得小于200mm，距顶板不得大于300mm。
井下各类模拟量传感器的安装及设置要求一、采煤工作面甲烷传感器的设置：
采煤工作面甲烷传感器应尽量靠近工作面设置，离工作面的距离不能大于10m
二、采煤工作面回风巷甲烷传感器的设置：
回风巷甲烷传感器应设置在瓦斯等有害气体与新鲜风流混合均匀且风流稳定的地方，在回风巷出口10m至15m范围内；
三、掘进工作面甲烷传感器的设置：
掘进工作面甲烷传感器设置在巷道迎头5m范围内；
四、掘进工作面回风流甲烷传感器的设置:
回风流甲烷传感器应设置在瓦斯等有害气体与新鲜风流混合均匀且风流稳定的地方，在回风巷出口10m至15m范围内；
五、掘进工作面进风流甲烷传感器的设置：
采用串联通风的掘进工作面，必须在被串工作面局部通风机前设置甲烷传感器；
六、中央变电所甲烷传感器的设置：
设置在机电硐室进风流巷道进风处3-5m之内；
七、一氧化碳传感器和温度传感器的设置：
一氧化碳传感器应设在距回风流出口10m-15m范围内风流稳定、一氧化碳等有害气体与新鲜风流混合均匀的位
置。
温度传感器应设置在距回风流出口10m-15m范围内，并不影响行人和行车，安装维护方便、风流稳定的位置。
八、所有模拟量传感器都要设置在巷道上方，距巷壁不得小于200mm，距顶板不得大于300mm。
