10kV电力系统智能真空断路器的配置选型

真空断路器的选择
对真空断路器的选择，通常应从以下几方面来进行考虑：(1)频繁操作场所。

应优先选用真空断路器，如切换电容器组、掌握高压电动机、掌握和爱护电炉变压器、电气列车等。

(2)优选“一体化”结构。

在满意运行条件和运行环境的状况下，应优先选用“一体化”结构，尽量避开选用“分体式”结构。

(3) 10kV电压等级优选真空断路器。

考虑到降低运行维护费用、噪声、防火和小型化等要求，在10kV电压等级电源系统中应优先考虑选用真空断路器。

(4)选用的真空断路器应符合标准。

选用的真空断路器应符合DL/T 402-2023《高压沟通断路器订货技术条件》以及DL/T 403-2000《12kV-40. 5kV高压真空断路器订货技术条件》等标准。

其电气和机械性能要求主要是：1)切断短路电流后，绝缘耐压水平不应降低。

2)切合感应负荷时，应能承受载流过电压。

3)用于非有效接地系统中，应先经异相接地故障开断试验。

4)合闸弹跳时间不大于2ms，分闸反弹幅值及自动重合闸的无电流间隔时间应满意产品技术条件。

5)应具有足够的机械寿命（一般为10000次）和电气寿命（额定电流切断时为10000次，额定短路电流切断时为20～50次）。

对于是否需要欠电压爱护，可随使用要求而定。

1。

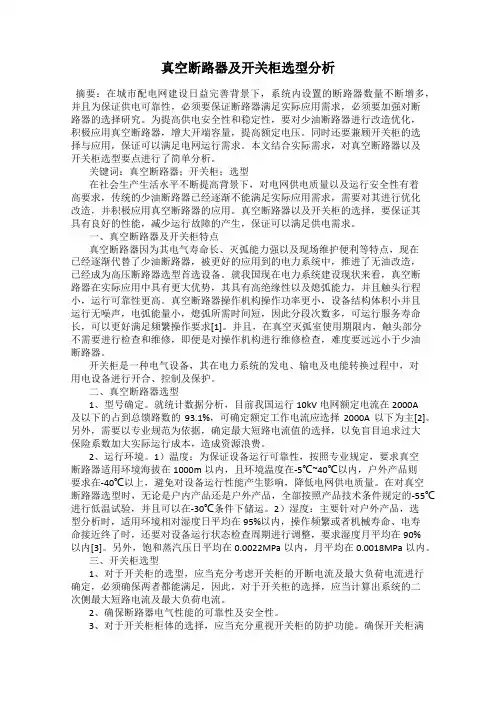

真空断路器及开关柜选型分析摘要：在城市配电网建设日益完善背景下，系统内设置的断路器数量不断增多，并且为保证供电可靠性，必须要保证断路器满足实际应用需求，必须要加强对断路器的选择研究。

为提高供电安全性和稳定性，要对少油断路器进行改造优化，积极应用真空断路器，增大开端容量，提高额定电压。

同时还要兼顾开关柜的选择与应用，保证可以满足电网运行需求。

本文结合实际需求，对真空断路器以及开关柜选型要点进行了简单分析。

关键词：真空断路器；开关柜；选型在社会生产生活水平不断提高背景下，对电网供电质量以及运行安全性有着高要求，传统的少油断路器已经逐渐不能满足实际应用需求，需要对其进行优化改造，并积极应用真空断路器的应用。

真空断路器以及开关柜的选择，要保证其具有良好的性能，减少运行故障的产生，保证可以满足供电需求。

一、真空断路器及开关柜特点真空断路器因为其电气寿命长、灭弧能力强以及现场维护便利等特点，现在已经逐渐代替了少油断路器，被更好的应用到的电力系统中，推进了无油改造，已经成为高压断路器选型首选设备。

就我国现在电力系统建设现状来看，真空断路器在实际应用中具有更大优势，其具有高绝缘性以及熄弧能力，并且触头行程小，运行可靠性更高。

真空断路器操作机构操作功率更小，设备结构体积小并且运行无噪声，电弧能量小，熄弧所需时间短，因此分段次数多，可运行服务寿命长，可以更好满足频繁操作要求[1]。

并且，在真空灭弧室使用期限内，触头部分不需要进行检查和维修，即便是对操作机构进行维修检查，难度要远远小于少油断路器。

开关柜是一种电气设备，其在电力系统的发电、输电及电能转换过程中，对用电设备进行开合、控制及保护。

二、真空断路器选型1、型号确定。

就统计数据分析，目前我国运行10kV电网额定电流在2000A及以下的占到总馈路数的93.1%，可确定额定工作电流应选择2000A以下为主[2]。

另外，需要以专业规范为依据，确定最大短路电流值的选择，以免盲目追求过大保险系数加大实际运行成本，造成资源浪费。

曲咼压真空断路器ZN12-12型户内高压真空断路器ZN12-40.5型户内高压真空断路器ZN65-12型户内高压真空断路器VS1-12型户内高压真空断路器ZN28-12型户内高压真空断路器ZN28A-12型户内高压真空断路器ZW32-12型户外高压真空断路器ZN12-12户内高压真空断路器一、概述ZN12-12型真空断路器为额定电压12kV、三相交流50Hz的户内高压开关设备，是引进德国西门子公司3AF技术的国产化产品。

本断路器的操作机构为弹簧储能式，可以用交流或直流扣作，亦可用手动扣作。

本断路器结构简单，开断能力强，机械寿命长，操作功能齐全，无爆炸危险，维修简便，适于作发电厂、变电所等输配电系统的控制或保护开关，尤其适用于开断重要负荷及频繁操作的场所。

二、使用环境条件海拔高度：低于1000m。

环境温度：最高+40 C,最低-25 C。

相对湿度：日平均不大于95%，月平均不大于90%。

地震烈度：低于8°。

无火灾、爆炸危险，无腐蚀性气体及无剧烈震动的场所。

三、技术参数注：合闸速度指触头最后6mm时的平均速度分闸速度指触头刚分6mm时的平均速度采用小型化纵磁场灭弧室每相回路电阻w 40注：图中尺寸 b2000A 及以上为360, 2000A以下为350 ； 2000A 及以上，上下出线端孔 为4-M12，1600A 及以下，上下出线端孔为 2-M12 。

()内的尺寸为40、50kA 产品尺寸。

e 210 230 250 280 c 610 650 690 750 d 514 554 594 514f 586 626 666 726 g215235255215四、产品外形及安装尺寸寸6? OFF W问一一空40MQ -®-4)-®- U F' U机械联锁孔位置ZN12-40.5户内高压真空断路器一、概述ZN12-40.5型真空断路器为额定电压40.5kV、三相交流50Hz的户内高压开关设备，是引进德国西门子公司3AF技术的国产化产品。

10KV中压真空断路器的选用发布时间：2021-05-07T02:53:14.646Z 来源：《中国电业》（发电）》2021年第1期作者：景启刚[导读] 对中压等级的开断设备选型，被广泛应用，为10KV中压断路器选型的首选设备。

历电自动化科技（镇江）有限公司 21220010KV电压等级是我国配电的主要电压等级，10KV等级中控制开关中，真空断路器由于灭弧能力强，电气寿命长，维护方便，技术含量高等优点，在电力系统建设中，对中压等级的开断设备选型，被广泛应用，为10KV中压断路器选型的首选设备。

一、真空断路器的选择应按额定电流值和额定短路电流值进行选择，应以电网的实际容量为宜，尽可能地克服取值保险系数愈大愈好的倾向。

取值过大不仅造成大马拉小车极不经济的情况，同时也将影响开断小的感性或容性电流性能，导致截流过电压的发生。

据相关文献报导，我国运行中的10kV电网额定电流在2000及以下的约占总馈路数的93.1％，故而对额定工作电流的选择应以2000及以下为主。

对于最大短路电流值的选择应依据“城市网络规划与改造导则”的要求，避免盲目追求过大的保险系数。

目前国内市场上，主要选用的合资品牌断路器主要有施耐德HVX、ABBVD4、西门子3AE等品牌系列；自主品牌的有常熟开关CV1、上联RMVS1、宝光ZN172等系列。

产品质量现在自助品牌与合资品牌相差无几。

二、真空断路器及其特性断路器是带有特殊的灭弧室装置的一种开关电器，能够关合承载和开断正常回路条件下的电流并能关合在规定的时间内承载和开断异常回路条件(如短路条件)下的电流的机械开关装置。

适用于50Hz，3.6kV及以上电压等级的电网中，作为关合和开断负荷电流(一般不大于4000A)、过载电流及额定短路电流用(一般不大于63kA，亦可用作特殊场合关合和开断空载长线，空载变压器及电容器组等，以及在规定的时间内(1s、3s、4s)承载短路电流(一般不大于63kA，关合短路电流(一般不大于160kA)。

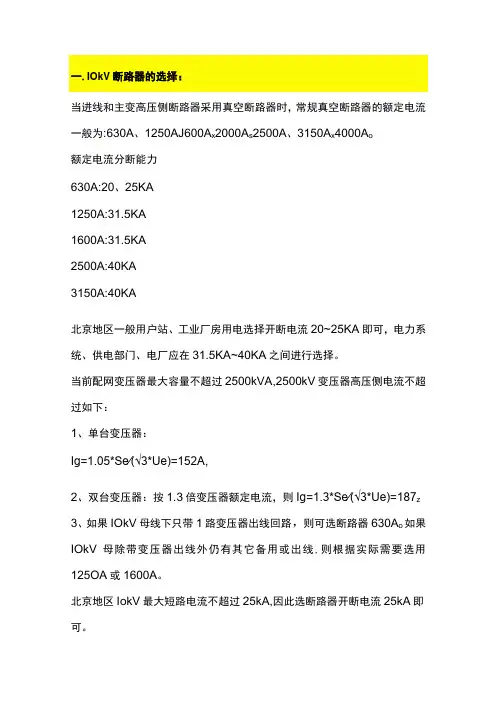

当进线和主变高压侧断路器采用真空断路器时，常规真空断路器的额定电流一般为:630A、1250AJ600A x2000A s2500A、3150A x4000A o额定电流分断能力630A:20、25KA1250A:31.5KA1600A:31.5KA2500A:40KA3150A:40KA北京地区一般用户站、工业厂房用电选择开断电流20~25KA即可，电力系统、供电部门、电厂应在31.5KA~40KA之间进行选择。

当前配网变压器最大容量不超过2500kVA,2500kV变压器高压侧电流不超过如下：1、单台变压器：Ig=1.05*Se∕(√3*Ue)=152A,2、双台变压器：按1.3倍变压器额定电流，则Ig=1.3*Se∕(√3*Ue)=187z3、如果IOkV母线下只带1路变压器出线回路，则可选断路器630A o如果IOkV母除带变压器出线外仍有其它备用或出线,则根据实际需要选用125OA或1600A。

北京地区IokV最大短路电流不超过25kA,因此选断路器开断电流25kA即可。

S≡≡GB13539.1-2002/IEC60269-1:1998熔断器额定电流分为:0.5,1A,2A,4A,6A,8A,10A,12A,16A,20A,25A,32A,40A,50A,63A,80 A z100A z125AJ60A z200A z250A,315A z400A z500A,630A f800A z1000A z 1250A o如果IokV侧开关采用负荷开关，则变压器高压侧保护应采用熔断器+负荷开关模式，按照《工业与民用配电设计手册》中保护35KV及以下电力变压器的高压熔断器，其熔体的额定电流可按下式选择：Irr=KigmaxIrr:熔体的额定电流Igmax:电力变压器最大工作电流，通常为额定电流的1.1倍。

K:系数，不考虑电动机启动时取1.1~1.3,考虑电动机起动时取1.5-2.0,通常取1.5左右。

10kV电力线路户外柱上智能高压真空断路器配置型号选型陕西泰开高压开关制造有限公司（简称“泰开高压开关”原西安高压开关厂分支）是一家专业从事高压真空开关及相关高压产品的研发、生产及销售于一体的重点高新技术企业，高压电器设备骨干企业，从事高压电力设备生产已有三十余年，拥有宽敞的净化生产区，拥有先进的生产设备和完善的高压试验、检测设施，以其优越的性能、技术、精湛的工艺、可靠的质量、优质的服务赢得了广大用户的赞誉，并跟多家合资企业、外资企业建立了长期稳定的合作伙伴关系，我厂专业生产12-40.5KV户内外高压断路器，永磁真空断路器，智能、预付费、小型化、双电源、看门狗等真空断路器，六氟化硫断路器，负荷开关，隔离开关，高压熔断器，避雷器，变压器，高低压成套，电缆分支箱，充气柜，自动化设备电器等高低压电器。

自创建以来一直本着“服务至上“的经营宗旨。

不折不扣做好售前，售中，售后，服务各处细节之点，本顾客之所想，为在电气行业中而努力奋斗不止。

陕西泰开高压开关厂是中国高压开关行业定点生产厂家，已成为我国高压开关设备的研发和生产基地，特别在城网、农网改造和电站改造中一站式供应单位，是国家经贸委城乡电网建设、改造所需设备***的生产企业，坚持走高新技术之路，坚持高新技术产品的研发，近年来陆续开发了10KV智能永磁快速真空断路器，高压智能双电源自动转换装置等，并针对智能电网的新要求，高压断路器本体能更快速地动作，具有更小的分散性、更高的可靠性，终达到同步关合的要求，而随着我国电网不断扩大及用电负荷的迅猛增长，原有10KV电压等级配电网难以满足供电要求，公司适时开发出了24KV户外永磁快速真空断路器，特别是在小型化断路器上有全新的发展，针对35KV真空断路器取得了突破性的成功。

公司将结合对电力设备市场导向的分析，继续并努力开发高新产品。

ZW32-12系列柱式户外高压真空断路器是三相交流50Hz、额定电压12KV的户外高压开关设备。

1、根据柜型选择断路器的类型，对室内固定型10KV开关柜，大部分选用ZN28型真空开关，配弹簧操作机构，可交、直流电动操作，也可手动操作；对室内移开型10KV开关柜（如KYN型），可选用VS1型真空开关，配弹簧一体化操作机构，可交、直流电动操作，也可手动操作；2、选定断路器的额定电流。

一般配电断路器有630A、1000A、1250A、1600A四种，你应根据负荷情况计算流过该断路器的负荷电流，再留出裕量后，选定其额定电流；对2000KVA的变压器，其额定电流I=2000/（1.732*10）=115.5A，可初步选择630A的断路器，但还应进行校验；3、校验选定断路器的开断电流。

计算该断路器安装地点的短路电流值，与初选定的断路器开断电流值进行比较，断路器开断电流值留出裕量后，应大于安装地点的最大短路电流值，这样才能保证该断路器在发生短路时，能可靠地动作，切除故障而本身不受损坏，一般10KV 真空断路器的额定短路开断电流值多为20KA，25KA，31.5KA，40KA，分别对应上面的630A、1000A、1250A、1600A四种额定电流；若该2000KVA的变压器安装地点距离变电站出口比较近，最大短路电流值为26KA，则选用630A的开关其额定短路开断电流为20KA 就不能满足使用点的要求了；就应该选用额定电流1250A，额定短路开断电流为31.5KA的断路器了。

4、其他情况的校验。

如相间距离、安装尺寸、联锁情况、是否有闭锁、是否带过流线圈、是否带失压等等... ...对SF6断路器来说，其选用方法与真空断路器方法相同，但在配电系统中，大部分选用真空断路器。

配电变压器低压侧进线断路器的选择与整定2．1 变压器低压侧进线断路器长延时过电流脱扣器的整定倍数在个别的设计中，进线断路器长延时过电流脱扣器整定值为Ir=1.1In，这是错误的，正确的应为Ir=1.0In。

其中In为脱扣器额定电流,A。

因为变压器低压侧进线断路器一般采用框架断路器，通常选用的有ABB、施耐德、西门子、穆勒或国产的常熟断路器厂等的产品，其脱扣器均为四段保护的电子脱扣器；其中长延时过电流脱扣器的整定值为，Ir=（0.4~1.0）In。

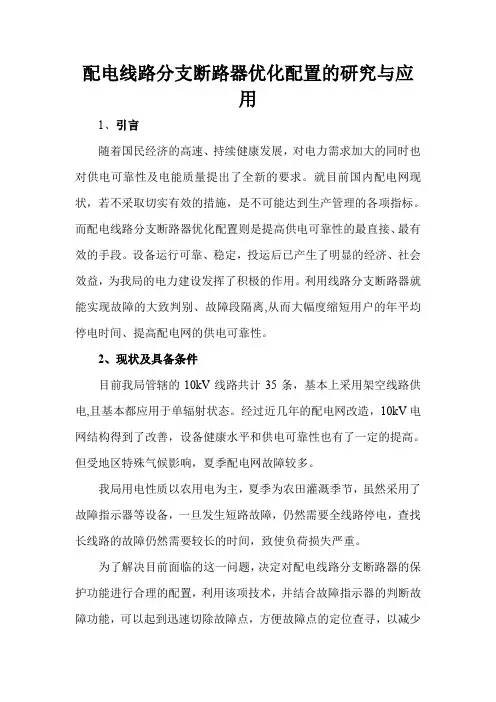

配电线路分支断路器优化配置的研究与应用1、引言随着国民经济的高速、持续健康发展，对电力需求加大的同时也对供电可靠性及电能质量提出了全新的要求。

就目前国内配电网现状，若不采取切实有效的措施，是不可能达到生产管理的各项指标。

而配电线路分支断路器优化配置则是提高供电可靠性的最直接、最有效的手段。

设备运行可靠、稳定，投运后已产生了明显的经济、社会效益，为我局的电力建设发挥了积极的作用。

利用线路分支断路器就能实现故障的大致判别、故障段隔离,从而大幅度缩短用户的年平均停电时间、提高配电网的供电可靠性。

2、现状及具备条件目前我局管辖的10kV线路共计35条，基本上采用架空线路供电,且基本都应用于单辐射状态。

经过近几年的配电网改造，10kV电网结构得到了改善，设备健康水平和供电可靠性也有了一定的提高。

但受地区特殊气候影响，夏季配电网故障较多。

我局用电性质以农用电为主，夏季为农田灌溉季节，虽然采用了故障指示器等设备，一旦发生短路故障，仍然需要全线路停电，查找长线路的故障仍然需要较长的时间，致使负荷损失严重。

为了解决目前面临的这一问题，决定对配电线路分支断路器的保护功能进行合理的配置，利用该项技术，并结合故障指示器的判断故障功能，可以起到迅速切除故障点，方便故障点的定位查寻，以减少线路故障跳闸引起的停电范围及停电时间，大幅度提高供电可靠性。

3、实现原理3.1分支断路器安装位置及定值配合要求根据我局配电线路的实际运行情况，部分线路供电长度严重超标准，在夏季负荷高峰期承载负荷较重，存在继电保护灵敏度不足的情况。

此外供电长度过长，树障较多的线路遇到恶劣天气就会频繁跳闸，这些存在的问题很难保障供电可靠性。

为了改善这一问题，提高供电可靠性，保证分支断路器正确、可靠动作，需对分支断路器的安装位置及定值进行配合。

分支断路器在安装位置选择不正确时，其所起到隔离故障的作用较小，如若安装至变电站出口不远处，这样分支断路器几乎起不到任何作用。

10kv真空断路器参数
一、引言
10kv真空断路器是电力系统中常用的一种开关设备，其主要作用是在电路中的故障情况下自动切断电路，以保护设备和人员安全。

本文将
详细介绍10kv真空断路器的参数。

二、外观参数
1. 外形尺寸：通常为长宽高三个方向，一般为
400mm×300mm×600mm。

2. 重量：一般为30kg左右。

3. 外壳材质：通常采用不锈钢或铝合金材料。

三、电气参数
1. 额定电压：10kV。

2. 额定频率：50Hz或60Hz。

3. 额定电流：通常为630A或1250A。

4. 短时耐受电流：20kA或25kA。

5. 短时稳定电流：16kA或20kA。

四、机械参数
1. 机械寿命：通常为20000次以上，具体取决于使用环境和保养情况。

2. 操作力矩：通常为100N.m左右。

3. 开合时间：通常为40ms以下。

五、环境参数
1. 工作温度范围：-40℃~+60℃。

2. 相对湿度范围：≤95%。

3. 海拔高度范围：≤3000m。

六、其他参数
1. 绝缘水平：达到10kV级别。

2. 防护等级：一般为IP40或IP54。

3. 接线方式：通常为上进下出或上出下进。

七、结论
10kv真空断路器是电力系统中重要的开关设备，其参数包括外观参数、电气参数、机械参数、环境参数和其他参数等。

在使用过程中，需要
根据实际情况选择合适的型号，并根据厂家提供的使用说明书进行正
确使用和保养。

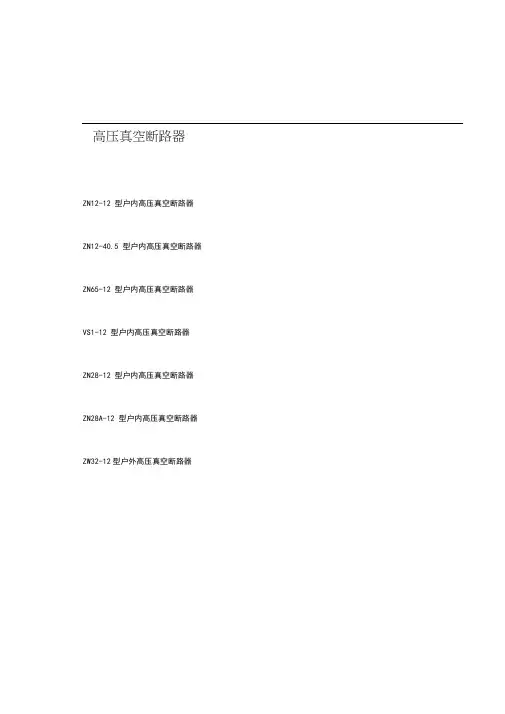

❷高压真空断路器ZN12-12型户内高压真空断路器ZN12-40.5型户内高压真空断路器ZN65-12型户内高压真空断路器VS1-12型户内高压真空断路器ZN28-12型户内高压真空断路器ZN28A-12型户内高压真空断路器ZW32-12型户外高压真空断路器ZN12-12户内高压真空断路器一、概述ZN12-12型真空断路器为额定电压12kV、三相交流50Hz的户内高压开关设备，是引进德国西门子公司3AF技术的国产化产品。

本断路器的操作机构为弹簧储能式，可以用交流或直流扣作，亦可用手动扣作。

本断路器结构简单，开断能力强，机械寿命长，操作功能齐全，无爆炸危险，维修简便,适于作发电厂、变电所等输配电系统的控制或保护开关，尤其适用于开断重要负荷及频繁操作的场所。

二、使用环境条件海拔高度：低于1000s环境温度：最高+40C,最低-25C。

相对湿度：日平均不大于95%月平均不大于90%地震烈度：低于8°。

无火灾、爆炸危险，无腐蚀性气体及无剧烈震动的场所。

三、技术参数分闸速度指触头刚分6mm寸的平均速度采用小型化纵磁场灭弧室每相回路电阻V40R Q注：图中尺寸b2000A 及以上为360,2000A 以下为350;2000A 及以上，上下出线端孔为4-M12,1600A 及以下，上下出线端孔为2-M12。

()内的尺寸为40、50kA 产品尺寸。

4MYi-四、产品外形及安装尺寸的0百一至n二A 向机械联锁孔位置户内高压真空断路器一、概述ZN12-40.5型真空断路器为额定电压40.5kV、三相交流50Hz的户内高压开关设备，是引进德国西门子公司3AF技术的国产化产品。

本断路器的操作机构为弹簧储能式，可以用交流或直流扣作，亦可用手动扣作。

本断路器结构简单，开断能力强，机械寿命长，操作功能齐全，无爆炸危险，维修简便,适于作发电厂、变电所等输配电系统的控制或保护开关，尤其适用于开断重要负荷及频繁操作的场所。

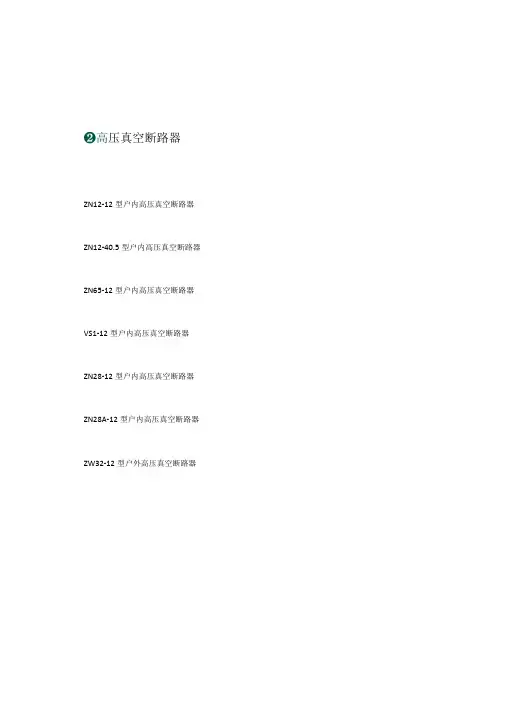

高压真空断路器ZN12-12 型户内高压真空断路器ZN12-40.5 型户内高压真空断路器ZN65-12 型户内高压真空断路器VS1-12 型户内高压真空断路器ZN28-12 型户内高压真空断路器ZN28A-12 型户内高压真空断路器ZW32-12型户外高压真空断路器ZN12-12 户内高压真空断路器一、概述ZN12-12 型真空断路器为额定电压 12kV、三相交流 50Hz 的户内高压开关设备，是引进德国西门子公司 3AF 技术的国产化产品。

本断路器的操作机构为弹簧储能式，可以用交流或直流扣作，亦可用手动扣作。

本断路器结构简单，开断能力强，机械寿命长，操作功能齐全，无爆炸危险，维修简便，适于作发电厂、变电所等输配电系统的控制或保护开关，尤其适用于开断重要负荷及频繁操作的场所。

二、使用环境条件海拔高度：低于 1000m。

环境温度：最高+40℃，最低 -25 ℃。

相对湿度：日平均不大于 95%，月平均不大于 90%。

地震烈度：低于8°。

无火灾、爆炸危险，无腐蚀性气体及无剧烈震动的场所。

三、技术参数注：合闸速度指触头最后6mm时的平均速度分闸速度指触头刚分6mm时的平均速度采用小型化纵磁场灭弧室每相回路电阻≤40μΩ四、 产品外形及安装尺寸注：图中尺寸 b2000A 及以上为 360， 2000A 以下为350； 2000A 及以上，上下出线端孔 为 4-M12 ， 1600A 及以下，上下出线端孔为 2-M12 。

（）内的尺寸为 40、50kA 产品尺寸。

◆表内所列为各项对应尺寸e 210 230 250 280 c 610 650 690 750 d 514 554 594 514 f586 626 666 726 g215235255215ZN12-40.5 户内高压真空断路器一、 概述ZN12-40.5 型真空断路器为额定电压 40.5kV 、三相交流 50Hz 的户内高压开关设备，是 引进德国西门子公司 3AF 技术的国产化产品。

10kV配电系统选用真空断路器的分析上海市电力工业局教育培训中心(上海　200432) 廖学勤　杨全德摘　要　在10kV配电系统中,真空断路器的运用范围愈来愈大,它具有少油量断路器无法比拟的优势。

对真空断路器的运行性、经济性和技术措施等方面进行了分析。

关键词　10kV配电系统　真空断路器　运行分析 为了提高供电可靠性、电能质量和降低线损,通常在负荷比较集中的配电站安装补偿电容器组以提高功率因素,尤其是10kV～60kV 电网,要根据负荷变化和运行方式的调整,使用断路器对空载电缆、架空线路、电力变压器和电容器组等进行频繁的切换。

由于实际运行中开断电路往往会产生操作过电压,以致电网中设备绝缘受到威胁,于是愈来愈注重对断路器的选择使用。

1　从多油到少油到无油在10kV以上的配电系统中,过去常用多油断路器,而在10kV配电系统中,少油断路器逐步取代多油断路器,并得到广泛地应用,然而少油断路器又不适应城市配电网的技术要求。

这是由于:(1)少油断路器使用的是可燃的灭弧介质,存在着油质的碳化受潮等问题,且有着火爆炸的危险;(2)少油断路器维修工作量大、维修费用高;(3)少油断路器不适应10kV 系统中并联补偿电容器组频繁操作的要求。

断路器的灭弧原理分为它能式和自能式,它能式断路器灭弧能力与开断电路的电流大小有关。

油断路器采用的是自能式灭弧原理,当断开电路,尤其是断开容性或感性小电流时,灭弧性能较差,介质强度恢复慢,容易出现复燃与重击穿,从而产生较高的过电压。

尽管国产的35kV等级油断路器在结构上采用了专门的压油活塞特殊装置来改善小电流灭弧性能和提高介质强度恢复速度,但35 kV以下的油断路器没有此套装置,故类似SN10-10等少油断路器不适宜频繁操作。

用无油断路器取代少油断路器是配电系统断路器配置的必然趋势。

现在国内外大力推广两种无油断路器:真空断路器和SF6断路器。

在高压领域(35kV～500kV),SF6断路器得到广泛应用,而在中压领域(10kV～35kV)真空断路器占有较大优势。

10kv配电室高压断路器的选型标准选型标准是指根据配电室的电气特性、负荷情况以及要求的安全性能，选择合适的10kv高压断路器。

一、电气特性1.额定电流：根据配电室的负荷情况确定所需的额定电流，这是选型时需要首先考虑的参数。

一般来说，断路器的额定电流应大于或等于负荷电流，以能够正常承载负荷。

2.短路承受能力：配电室在发生短路时，断路器需要承受瞬时高电流。

因此，要选择具有足够的短路承受能力的断路器，以确保系统的稳定运行。

根据配电室的短路电流水平选择适当的短路承受能力，通常采用断路能力指标来衡量。

3.开断能力：开断能力指断路器在断开负载电流时的能力，主要取决于断路器的极限开断电流。

要根据负载特性和断路器的开断能力来选择合适的断路器，并确保其能够在不损坏电气设备的前提下，可靠地断开负载电路。

二、安全性能要求1.过载保护：断路器应具备对过载电流的保护功能，以确保负荷在额定电流范围内正常运行。

一般来说，断路器的额定电流应能够覆盖负载电流的长期运行情况，并具备一定的过载容量。

2.过热保护：断路器在长期运行过程中会产生一定的损耗和热量，因此需要具备过热保护功能，以避免过热引起设备损坏或安全事故。

3.精准的瞬时保护：断路器需要具备快速的瞬时保护功能，可以迅速侦测到短路或其他电气故障，并迅速切除故障电路，以保护负载和设备的安全。

4.可靠的操作性能：断路器的操作应简便可靠，能够快速切除故障电路，同时具备可靠的自动重合闸功能，以最短的时间内将负载恢复正常。

三、人机工程要求1.外形尺寸：断路器的外形尺寸应根据配电室的布局和空间要求进行选择，确保能够方便安装和维护。

2.可靠的维护性能：断路器的维护应简便可靠，配备完善的维护设施和工具，以便快速进行维护和检修。

3.可视化显示：断路器应具备直观、可视化的显示功能，能够显示电流、电压等参数，便于操作人员进行实时监控和判断。

4.安全防护：断路器应具备完善的安全防护措施，避免电气灾害和人员误操作。

10ｋv户外柱上高压真空断路器型号选型-技术参数陕西泰开高压开关制造有限公司(简称“泰开高压开关”)是一家专业从事高压真空开关及相关高压产品的研发、生产及销售于一体的重点高新技术企业,高压电器设备骨干企业,从事高压电力设备生产已有三十余年,拥有宽敞的净化生产区,拥有先进的生产设备和完善的高压试验、检测设施,以其优越的性能、技术、精湛的工艺、可靠的质量、优质的服务赢得了广大用户的赞誉，并跟多家合资企业、外资企业建立了长期稳定的合作伙伴关系，我厂专业生产12-4０.５KV户内外高压断路器,永磁真空断路器,智能、预付费、小型化、双电源、看门狗等真空断路器,六氟化硫断路器,负荷开关，隔离开关,高压熔断器,避雷器，变压器,高低压成套,电缆分支箱，充气柜,自动化设备电器等高低压电器。

自创建以来一直本着“服务至上“的经营宗旨。

不折不扣做好售前,售中，售后，服务各处细节之点，本顾客之所想，为在电气行业中而努力奋斗不止。

ZＷ3２-12型户外高压真空断路器（以下）为额定电压12KV，三相交流50Hz的户外高压配电设备。

主要用于开断、关合电力系统中的负荷电流、过载电流及短路电流。

适用于变电站及工矿企业配电系统中作保护和控制之用,更适用于城市、农村电网建设改造及频繁操作的场所。

ＺW32-1２型户外高压真空断路器配用弹簧储能操作机构，可手动操作、电动操作和遥控分合闸操作。

可在断路器侧边加装隔离开关，形成户外高压真空断路器一户外高压隔离开关组合电器,增加了可见隔离断口，并具有可靠的联锁操作。

使用环境条件:ａ、环境温度不高于＋４5 ℃,不低于– 30 ℃;b、空气相对湿度:日平均值不大于95％,月平均值不大于90％;饱和蒸汽压：日平均值不大于２.2×１０-３ＭPa,月平均值不大于1．8×１0－3 MPａ；在高湿度期温度急降时，可能凝露；c、海拔高度不超过 1000米；ｄ、地震烈度不超过8级。

断路器结构特点：1、断路器采用三相支柱式结构，具有开断性能稳定可靠、无燃烧和爆炸危险、免维修、体积小、重量轻和使用寿命长等特点。

10kV真空断路器型号参数陕西泰开高压开关制造有限公司随着城市化进程的加速，大型生活小区的形成以及工业生产的集团化和规模化，为提高供电质量，减少线路损耗，需要高压送电直接进入市区的负荷中心，因而要求大量使用占地面积小、安全可靠的高压开关———真空开关。

真空开关是一种以气体分子极为稀少，绝缘强度很高的真空空间为熄弧介质的新型开关。

其触头是在密封的真空灭弧室内分、合电路的，切断电流时，仅有金属蒸汽离子形成的电弧，而无气体的碰撞游离，因金属蒸汽离子的扩散及再复合过程非常迅速，从而能快速灭弧和恢复原来的真空度，可承受多次分、合闸而不降低开断能力，并且不产生高压气体及有毒气体。

因此具有：体积小，重量轻；动作快，开断容量大；适合频繁操作;无火灾及爆炸危险，不污染环境；寿命长，维修工作量少等优点。

真空开关的工艺水平适合我国企业的制造现状，价格相对较低，非常适合我国的国情，因此得到了普遍的应用。

据统计，我国目前在10kV 级断路器中，真空开关占到80%以上。

在35kV 级，近几年也占到40%以上。

但是，由于真空开关依赖真空实现快速灭弧开断，在检测中也较多出现真空灭弧室漏气、机械特性失调、温升过高等不合格现象，因此在应用真空开关时必须处理好这几个关键问题。

1、真空室漏气真空灭弧室是真空开关的核心部件，它是采用玻璃或陶瓷作支撑及密封，内部有动、静触头和屏蔽罩，室内有负压，真空度为10-4～10-6 Pa，保证其开断时的灭弧性能和绝缘水平。

随着真空灭弧室使用时间的增长和开断次数的增多，以及受外界因素的作用，其真空度逐步下降，其开断性能也随之降低，当真空度低于1.3×10-2 Pa 时，将导致开断和关合能力的不稳定。

因此应注意下列几点：(1)真空灭弧室出厂时的真空度应不低于1.3×10-5 Pa。

(2)出厂前真空开关应经过严格的检查和装配，维修时应紧固灭弧室的各螺栓，以保证其受力均匀。

(3)保证导电杆同心度的设计。

10kV进线断路器的选择1、根据柜型选择断路器的类型，对室内固定型10KV开关柜，大部分选用ZN28型真空开关，配弹簧操作机构，可交、直流电动操作，也可手动操作；对室内移开型10KV开关柜（如KYN型），可选用VS1型真空开关，配弹簧一体化操作机构，可交、直流电动操作，也可手动操作；2、选定断路器的额定电流。

一般配电断路器有630A、1000A、1250A、1600A四种，你应根据负荷情况计算流过该断路器的负荷电流，再留出裕量后，选定其额定电流；对2000KVA的变压器，其额定电流I=2000/（1.732*10）=115.5A，可初步选择630A的断路器，但还应进行校验；3、校验选定断路器的开断电流。

计算该断路器安装地点的短路电流值，与初选定的断路器开断电流值进行比较，断路器开断电流值留出裕量后，应大于安装地点的最大短路电流值，这样才能保证该断路器在发生短路时，能可靠地动作，切除故障而本身不受损坏，一般10KV 真空断路器的额定短路开断电流值多为20KA，25KA，31.5KA，40KA，分别对应上面的630A、1000A、1250A、1600A四种额定电流；若该2000KVA的变压器安装地点距离变电站出口比较近，最大短路电流值为26KA，则选用630A的开关其额定短路开断电流为20KA 就不能满足使用点的要求了；就应该选用额定电流1250A，额定短路开断电流为31.5KA的断路器了。

4、其他情况的校验。

如相间距离、安装尺寸、联锁情况、是否有闭锁、是否带过流线圈、是否带失压等等... ...对SF6断路器来说，其选用方法与真空断路器方法相同，但在配电系统中，大部分选用真空断路器。

配电变压器低压侧进线断路器的选择与整定2．1 变压器低压侧进线断路器长延时过电流脱扣器的整定倍数在个别的设计中，进线断路器长延时过电流脱扣器整定值为Ir=1.1In，这是错误的，正确的应为Ir=1.0In。

其中In为脱扣器额定电流,A。
