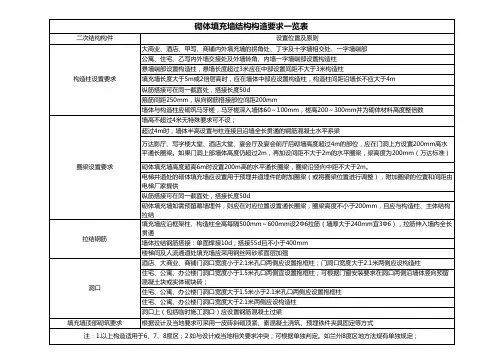

砌体填充墙结构构造要求一览表(3)

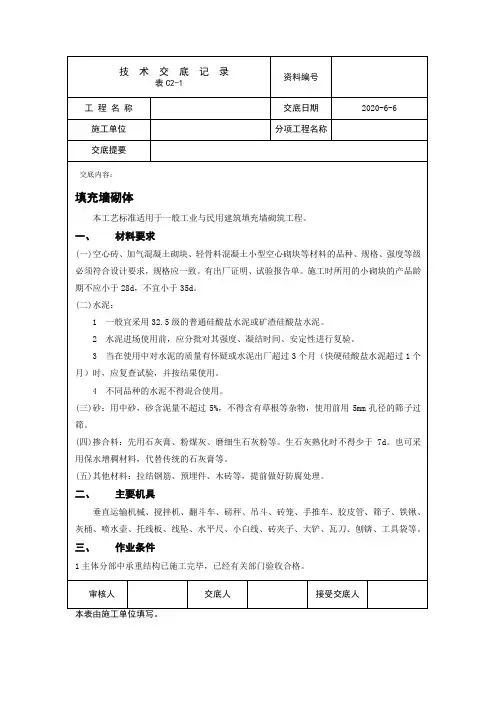

一．施工准备1技术准备（1）填充砌体施工前，应认真熟悉图纸，复核门窗洞口位置尺寸，明确预埋、预留位置，算出窗台及过梁顶部标高，熟悉相关构造及材料要求。

（2）根据设计图纸及规范要求，确定填充墙体构造柱及圈梁、过梁标高尺寸。

（3）使用经过校验合格的检测工具。

2材料要求（1）填充墙采用页岩实心砖、页岩空心砖、页岩多孔砖质量等级应符合设计要求。

页岩实心砖、页岩空心砖、页岩多孔砖、成品湿拌砂浆进场时，应有出厂合格证，并复检。

应提前1～2天浇水湿润。

普通砖、多孔砖含水率宜为10%～15%。

（2）墙体拉结筋、预埋于构造柱内的拉结钢筋要事先下料，放置于作业面随砌随用。

拉结钢筋采用后置式与结构锚固，要进行拉拔强度试验。

（3）门窗洞口采用页岩实心砖砌筑。

（4）＜1.5m的门、窗及洞口采用预制钢筋混凝土过梁；≥1.5m 的门、窗及洞口采用现浇钢筋混凝土过梁。

3主要机具手推车、胶皮管、筛子、铁锹、半截灰斗、托线板、线坠、水平尺、小白线、瓦刀、砂浆试模、钢尺、皮数杆、砂浆稠度仪等。

4作业条件（1）施工现场设固定照明灯、活动灯架满足施工需要。

（2）基础、主体结构等相关部分施工完毕，已经有关部门验收合格。

（3）弹出楼层轴线，经复核，办理相关手续。

（4）根据室内建筑1.0米标高控制线及窗台、窗顶标高，预排出砖砌体的皮数线，皮数线可画在框架柱上，并标明拉结筋、圈梁、过梁的尺寸、标高，皮数线经质检部门复核，办理相关手续。

（5）根据最下面第一批砖的标高，拉通线检查，如水平灰缝厚度超过20mm，先用C20细石混凝土找平。

严禁用砂浆或砂浆包碎石找平，更不允许采用两侧砌砖，中间填芯找平。

（6）构造柱采用植筋，钢筋绑扎，并检验收完毕。

二．施工工艺1工艺流程施工放线→墙体拉结筋、构造柱植筋→钢筋绑扎→放线立皮数杆→排砖→砌筑填充墙→二次结构混凝土浇筑→验收2操作工艺（1）填充墙施工前，必须把墙、柱上填充墙体拉结筋每500mm 高植一道，每道设2根Φ6.5钢筋，每边伸入墙内不应小于墙长的1/5且不应小于700mm或至门窗洞口边，锚入墙柱内10d，端部设1800弯钩；砌体填充墙大于5m时应在墙中部设构造柱。

GB50003-2011砌体结构设计规范6构造要求6.2一般构造要求6.2.2墙体转角处和纵横墙交界处应沿竖向每隔400mm~500mm设拉结钢筋，其数量为每120mm墙厚不少于1根直径6mm的钢筋；或采用焊接钢筋网片，埋入长度从墙的转角或交界处算起，对实心砖每边不小于500mm，对多孔砖墙和砌块墙不小于700mm。

6.2.10砌块砌体应分皮错缝搭砌，上下皮搭砌长度不应小于90mm。

当搭砌长度不满足上述要求时，应在水平灰缝内设置不小于2根直径不小于4mm 的焊接钢筋网片（横向钢筋的间距不应大于200mm，网片每端应伸出该垂直缝不小于30mm）。

6.2.11砌块墙与后砌隔墙交接处，应沿墙高每400mm在水平灰缝内设置不少于2根直径不小于4mm、横筋间距不大于200mm的焊接钢筋网片。

6.3框架填充墙6.3.3--2填充墙的砌筑砂浆的强度等级不宜低于M5（Mb5、Ms5）；6.3.3--3填充墙墙体厚度不应低于90mm；6.3.4--2当填充墙与框架采用不脱开的方法时，宜符合下列规定：1）沿柱高每隔500mm配置2根直径6mm的拉结钢筋（墙厚大于240mm时配置3根），钢筋伸入填充墙长度不宜小于700mm，且拉结钢筋应错开截断，相距不宜小于200mm。

填充墙墙顶应与框架梁紧密结合。

顶面与上部结构接触处宜用一皮砖（或配砖）斜砌楔紧；2）过梁的断面及配筋由设计确定。

当有洞口的填充墙尽端至门窗洞口边距离小于240mm时，宜采用钢筋混凝土门窗框；3）填充墙长度超过5m或墙长大于2倍层高时，墙顶与梁宜有拉结措施，墙体中部应加设构造柱；墙高度超过4m时宜在墙高中部设置与柱连接的水平系梁；墙高超过6m时，宜沿墙高每2m设置与柱连接的水平系梁；梁的截面高度不小于60mm。

7.1圈梁7.1.5圈梁应符合下列构造要求：7.1.5--1当圈梁被门窗洞口截断时，应在洞口上部增设相同截面的附加圈梁。

附加圈梁与圈梁的搭接长度不应小于其中到中垂直间距的2倍，且不得小于1m；7.15--3混凝土圈梁的宽度宜与墙厚相同。

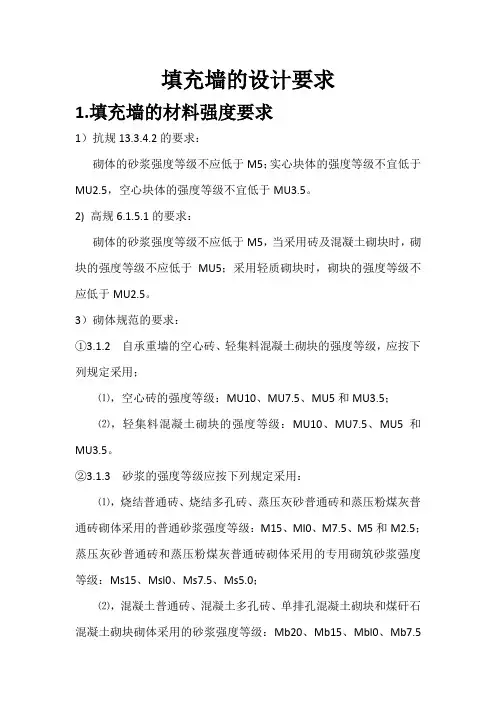

填充墙的设计要求1.填充墙的材料强度要求1）抗规13.3.4.2的要求：砌体的砂浆强度等级不应低于M5；实心块体的强度等级不宜低于MU2.5，空心块体的强度等级不宜低于MU3.5。

2)高规6.1.5.1的要求：砌体的砂浆强度等级不应低于M5，当采用砖及混凝土砌块时，砌块的强度等级不应低于MU5；采用轻质砌块时，砌块的强度等级不应低于MU2.5。

3）砌体规范的要求：①3.1.2 自承重墙的空心砖、轻集料混凝土砌块的强度等级，应按下列规定采用；⑴，空心砖的强度等级：MU10、MU7.5、MU5和MU3.5；⑵，轻集料混凝土砌块的强度等级：MU10、MU7.5、MU5和MU3.5。

②3.1.3 砂浆的强度等级应按下列规定采用：⑴，烧结普通砖、烧结多孔砖、蒸压灰砂普通砖和蒸压粉煤灰普通砖砌体采用的普通砂浆强度等级：M15、Ml0、M7.5、M5和M2.5；蒸压灰砂普通砖和蒸压粉煤灰普通砖砌体采用的专用砌筑砂浆强度等级：Ms15、Msl0、Ms7.5、Ms5.0；⑵，混凝土普通砖、混凝土多孔砖、单排孔混凝土砌块和煤矸石混凝土砌块砌体采用的砂浆强度等级：Mb20、Mb15、Mbl0、Mb7.5和Mb5；⑶，双排孔或多排孔轻集料混凝土砌块砌体采用的砂浆强度等级：Mbl0、Mb7.5和Mb5；⑷，毛料石、毛石砌体采用的砂浆强度等级：M7.5、M5和M2.5。

注：确定砂浆强度等级时应采用同类块体为砂浆强度试块底模。

4）墙体材料应用统一技术规范中表3.2.2-3规定：块体材料的最低强度等级5)12G614-1砌体填充墙结构构造图集要求：①混凝土小型空心砌块（简称小砌块）强度等级不低于MU3.5，用于外墙和潮湿环境内墙时，不应低于MU5.0；全烧结陶粒保温砌块仅用于内墙（不得用于外墙），其强度等级不得低于MU2.5，密度不应大于800kg/m3。

②烧结空心砖的强度等级不应低于M3.5，用于外墙和潮湿环境内墙时，不应低于MU5.0。

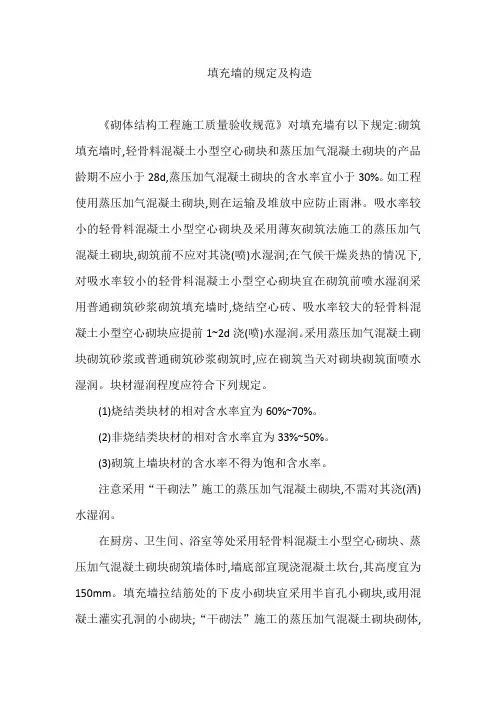

填充墙的规定及构造《砌体结构工程施工质量验收规范》对填充墙有以下规定:砌筑填充墙时,轻骨料混凝土小型空心砌块和蒸压加气混凝土砌块的产品龄期不应小于28d,蒸压加气混凝土砌块的含水率宜小于30%。

如工程使用蒸压加气混凝土砌块,则在运输及堆放中应防止雨淋。

吸水率较小的轻骨料混凝土小型空心砌块及采用薄灰砌筑法施工的蒸压加气混凝土砌块,砌筑前不应对其浇(喷)水湿润;在气候干燥炎热的情况下,对吸水率较小的轻骨料混凝土小型空心砌块宜在砌筑前喷水湿润采用普通砌筑砂浆砌筑填充墙时,烧结空心砖、吸水率较大的轻骨料混凝土小型空心砌块应提前1~2d浇(喷)水湿润。

采用蒸压加气混凝土砌块砌筑砂浆或普通砌筑砂浆砌筑时,应在砌筑当天对砌块砌筑面喷水湿润。

块材湿润程度应符合下列规定。

(1)烧结类块材的相对含水率宜为60%~70%。

(2)非烧结类块材的相对含水率宜为33%~50%。

(3)砌筑上墙块材的含水率不得为饱和含水率。

注意采用“干砌法”施工的蒸压加气混凝土砌块,不需对其浇(洒)水湿润。

在厨房、卫生间、浴室等处采用轻骨料混凝土小型空心砌块、蒸压加气混凝土砌块砌筑墙体时,墙底部宜现浇混凝土坎台,其高度宜为150mm。

填充墙拉结筋处的下皮小砌块宜采用半盲孔小砌块,或用混凝土灌实孔洞的小砌块;“干砌法”施工的蒸压加气混凝土砌块砌体,拉结筋应放置在砌块上表面开凿的沟槽内,并用加气混凝土黏结砂浆填实。

蒸压加气混凝土砌块、轻骨料混凝土小型空心砌块不应与其他块体混砌,不同强度等级的同类块体也不得混砌。

窗台处和因安装门窗需要,在门窗洞口处两侧填充墙上、中、下部可采用其他块体局部嵌砌;对与框架柱、梁不脱开方法砌筑的填充墙,填塞填充墙顶部与梁之间的缝隙可采用其他块体。

填充墙砌体砌筑,应待承重主体结构检验批验收合格后进行。

填充墙与承重主体结构间的空(缝)隙部位施工,应在填充墙砌筑14d后进行,这样做的目的是避免出现沉降收缩裂缝;否则可能出现墙体抹灰裂缝。

填充墙砌体施工工一种建筑结构，墙体按照结构受力情况不同,有承重墙、非承重墙之分.凡分隔内部空间其重量由楼板或梁承受的墙基本都是非承重墙，框架结构中分隔内部空间填充在柱子之间的墙是非承重填充墙;短肢剪力墙结构间的墙体也为非承重填充墙.非承重填充墙一般采用轻质墙体材料。

（一）蒸压加气混凝土砌块墙1、构造要求(1)加气混凝土砌块一般不得使用于建筑物标高±0.000以下的部位;也不得使用于受酸碱化学物质侵蚀的部位。

（2）加气混凝土砌块外墙墙面水平方向的凹凸部分(如线脚、雨罩、出檐、窗台等)，应做泛水和滴水，墙表面应做饰面保护层。

见图3—13.（3）后砌的填充墙与承重墙、构造柱相交处，应沿墙每两皮设置2φ6拉结钢筋，且伸入填充墙内的长度不得小于700mm.见图3—14。

2、工艺流程基层清理→铺灰→砌块吊装就位→校正→灌竖缝→镶砖。

扫描二维码27观看填充墙施工工艺动画.（1）基层清理。

将楼地面（基层）和混凝土柱（墙)面的灰渣清扫干净,基层高出的部分应剔除平整，基层轻微凹陷部分用水泥砂浆填补平整,基层应验收合格。

（2）铺灰。

灰缝应横平竖直,砂浆饱满，铺灰宜用加气混凝土砌块砌筑专用砂浆，其中又分为“薄灰砌筑法”和非“薄灰砌筑法”砌筑砂浆.（3）砌块就位。

应从转角处或砌块定位处开始，按砌块排列图依次吊装。

为减少台灵架的移动，常根据台灵架的起重半径及建筑物开间的大小，按1~2开间划分施工段,逐段吊装，段间应留阶梯形斜槎.（4)校正。

砌块吊装就位后，如发现偏斜、高低不同时，可用人工校正，直至校正为止。

如人工不能校正，应将砌块吊起，重新铺平灰缝砂浆，再重新安装。

不得用石块或楔块等垫在砌块底部，以求平整。

（5）灌竖缝。

校正后即灌竖缝，应做到随砌随灌,灌缝应密实.超过30mm的竖缝应用强度等级不低于C15的细石混凝土灌实。

砌块灌缝后，不得碰撞或撬动，如发生错位，应重新铺砌.（6）镶砖。

用于较大的竖缝和梁底找平，镶砖的强度不应低于MU10.砖间的灰缝厚为6~15mm,砖与砌块间的竖缝为15～30mm。

填充墙采取如下构造要求：
砌筑砂浆强度等级M5，配筋带、过梁、构造柱混凝土强度等级为C20。

砂浆和混凝土全部现场搅拌。

墙体组砌时，上下皮必须错缝，错缝搭接不小于90mm。

卫生间墙体下部先浇筑素砼地梁，高度150mm，然后在地梁上砌筑砌块。

砌筑灰缝砂浆饱满，厚度控制在15mm以内，水平灰缝饱满度不得低于80％，竖缝不得出现明缝、瞎缝。

砌筑至梁、板底时，留一定的空隙，间隔7d后采用蒸压粉煤灰砌块斜砌，倾斜度控制在45度～60度，砌筑砂浆要饱满。

构造柱设置于墙体转角、丁字墙节点、翼墙墙端及墙长大于4m的中间位置（墙长达到8m的设置二道），截面尺寸：200×200，配筋4Φ12，φ6@200；150×150，配筋4Φ12，φ6@200；100×100，配筋2Φ12，φ6拉钩@200。

填充墙的门窗洞、隔墙门洞设置混凝土抱框，抱框截面尺寸为100×墙厚，配筋2Φ12，φ6拉勾@200。

门窗口上皮位置设过梁及通长配筋带。

配筋带截面尺寸墙厚×100mm，配筋通长2φ10，φ6@200。

门窗洞口的过梁，两端伸入墙内不小于400mm，截面尺寸为墙厚×200，配筋2φ10；3Φ12/φ6@200。

砌体与结构墙柱、构造柱、抱框交接处，沿墙高每隔500mm设2φ6拉结钢筋，伸入墙内不小于1m。

与结构连接的构造钢筋均采取铁板后置方式，铁板与结构间用膨胀螺栓固定，钢筋焊于铁板上。

现浇结构侧模采用竹胶板，龙骨5×10木方，支撑采用48钢管。

钢筋与结构连接采取膨胀螺栓铁板后置法。

砌体填充墙结构构造及施工要求填充墙宜采用轻质砌体材料。

填充墙砌体材料的强度等级应符合下列规定。

1.混凝土小型空心砌块（简称小砌块）强度等级不应低于MU3.5，用于外墙及潮湿环境的内墙时不应低于MU5；全烧结陶粒保温砌块仅用于内墙（不得用于外墙），其强度等级不应低于MU2.5 、密度不应大于800Kg/m2。

2.烧结空心砖的强度等级不应低于MU3.5,用于外墙及潮湿环境的内墙时不应低于MU5。

3.烧结多孔砖的强度等级不宜低于MU10。

4.蒸压加气混凝土砌块的强度等级不应低于A2.5,用于外墙及潮湿环境的内墙时不应低于A3.5。

对于建(构)筑物防潮层以下、长期浸水或化学侵蚀环境、砌体表面温度高于80℃以及长期处于有振动源环境的填充墙不应使用轻骨料混凝土小型空心砌块或蒸压加气混凝土砌块砌体。

防潮层以下应采用实心砖或预先将孔灌实的多孔砖或灌孔小型混凝土空心砌块砌筑,并应符合现行国家标准《砌体结构设计规范》GB 50003的耐久性相关规定。

填充墙砌筑砂浆的强度等级:烧结普通砖和烧结多孔砖砌体砌筑砂浆强度等级不应低于M5;蒸压普通砖砌筑砂浆强度等级不应低于Ms5;蒸压加气混凝土砌块砌筑砂浆强度等级不应低于Ma5;混凝土砌块砌筑砂桨强度等级不应低于Mb7.5。

房屋顶层墙体及女儿墙砂浆强度等级不低于M7. 5 （Ma7.5、Mb7.5、Ms7.5）。

填充墙砌筑砂桨宜采用预拌砂桨或干混砂浆。

室内地坪以下及潮湿环境应采用水泥砂浆、专用砂浆;蒸压加气混凝土砌块砌体应采用专用砂浆砌筑。

构造柱、水平系梁、过梁等构件混凝土强度等级不应低于C25;混凝土小型空心砌块砌体的灌孔混凝土强度等级不应低于Cb20，且不应低于1.5倍的块体强度等级;钢筋混凝土芯柱混凝土强度等级不应低于Cb25。

钢筋：箍筋、拉结钢筋采用HPB300或HRB400; 水平系梁、圈梁主筋采用HPB300或HRB400;构造柱和芯柱主筋采用HRB400。

预埋件：预埋件锚板宜采用Q235、Q355级钢，锚筋应采用HRB400或HPB300钢筋，严禁采用冷加工钢筋。

砌体填充墙结构构造砌体填充墙结构构造是建筑领域中最基础的结构形式之一，广泛运用于住宅、公寓、商业、工业和社区等不同类型的建筑中。

砌体填充墙结构以砖、石等砌块为主要材料，填充墙体中的混凝土为辅助材料。

其具有结构简单、施工方便、抗震性能良好等优点，是目前应用最为广泛的墙体结构。

一、砌体填充墙结构构造的分类砌体填充墙结构主要可分为三种：墙柱砌体填充墙、框架砌体填充墙和完全砌体填充墙。

1、墙柱砌体填充墙所谓墙柱砌体填充墙，其结构采用了独立的柱和墙体结合的方式，即柱子和墙体采用分开砌筑，最后再用钢筋焊接固定在一起的办法。

墙柱砌体填充墙可以适用于较高层住宅、商业等大体量建筑物，具有承载力强、刚度好的优点。

2、框架砌体填充墙框架砌体填充墙的结构可以类比于木结构:十字架状的钢骨架构成墙面和屋顶的框架，框架的空隙用砖块，混凝土等材料填充，墙面和屋顶需要使用钢筋铺设，预埋砌块、接头的U型钢肩，使得整体的抗压性能提升，可以用于住宅和商业的建筑内墙和外墙结构。

3、完全砌体填充墙完全砌体填充墙也称为混凝土加强砖墙，其结构形式为墙体整体由混凝土和砖块构成，砖块只是填充在混凝土内。

这种方式的结构不但增加了墙体的稳定性，还可以提高耐久性和保温性能。

二、砌体填充墙结构主要构件1、砖砖是砌体填充墙结构的主要构件，主要分为普通红砖和轻质砖两类，其中普通红砖主要用于室内墙面砌筑，轻质砖则用于室外或者高层建筑中的砌筑。

轻质砖不仅质量轻，还有较好的隔音性能，也许将甲醛等有害物质的挥发率降到最低。

2、混凝土混凝土用于填充砖中间的间隔，主要是为了增加墙体的强度和厚度，提高其抗震性能。

混凝土按照强度等级的不同，可以分为C15、C20、C25、C30几个等级。

3、钢筋钢筋作为砌体填充墙结构中的主要纵向承载构件，其作用是在墙体大量受压和拉应力时承载墙体的受力压力。

钢筋按照笔直的标准叫做直筋，按照螺旋形的叫做扭筋，又或者根据构件的强度等级不同分为HRB335、HRB400、HRB500等不同的钢筋等级。

GB50003-2011砌体结构设计规范6构造要求6.2一般构造要求6.2.2墙体转角处和纵横墙交界处应沿竖向每隔400mm~500mm设拉结钢筋，其数量为每120mm墙厚不少于1根直径6mm的钢筋；或采用焊接钢筋网片，埋入长度从墙的转角或交界处算起，对实心砖每边不小于500mm，对多孔砖墙和砌块墙不小于700mm。

6.2.10砌块砌体应分皮错缝搭砌，上下皮搭砌长度不应小于90mm。

当搭砌长度不满足上述要求时，应在水平灰缝内设置不小于2根直径不小于4mm的焊接钢筋网片（横向钢筋的间距不应大于200mm，网片每端应伸出该垂直缝不小于30mm）。

6.2.11砌块墙与后砌隔墙交接处，应沿墙高每400mm在水平灰缝内设置不少于2根直径不小于4mm、横筋间距不大于200mm的焊接钢筋网片。

6.3框架填充墙6.3.3--2填充墙的砌筑砂浆的强度等级不宜低于M5（Mb5、Ms5）；6.3.3--3填充墙墙体厚度不应低于90mm；6.3.4--2当填充墙与框架采用不脱开的方法时，宜符合下列规定：1）沿柱高每隔500mm配置2根直径6mm的拉结钢筋（墙厚大于240mm时配置3根），钢筋伸入填充墙长度不宜小于700mm，且拉结钢筋应错开截断，相距不宜小于200mm。

填充墙墙顶应与框架梁紧密结合。

顶面与上部结构接触处宜用一皮砖（或配砖）斜砌楔紧；2）过梁的断面及配筋由设计确定。

当有洞口的填充墙尽端至门窗洞口边距离小于240mm时，宜采用钢筋混凝土门窗框；3）填充墙长度超过5m或墙长大于2倍层高时，墙顶与梁宜有拉结措施，墙体中部应加设构造柱；墙高度超过4m时宜在墙高中部设置与柱连接的水平系梁；墙高超过6m时，宜沿墙高每2m设置与柱连接的水平系梁；梁的截面高度不小于60mm。

7.1圈梁7.1.5圈梁应符合下列构造要求：7.1.5--1当圈梁被门窗洞口截断时，应在洞口上部增设相同截面的附加圈梁。

附加圈梁与圈梁的搭接长度不应小于其中到中垂直间距的2倍，且不得小于1m；7.15--3混凝土圈梁的宽度宜与墙厚相同。

砌体填充墙构造要求砌体填充墙构造要求1. 砌体填充墙平面位置详建筑施工图，不得随意更改。

应配合建施图，按要求预留墙体插筋。

2. 砌体填充墙应沿框架柱(包括构造柱)或钢筋混凝土墙全高每隔500mm设置2φ6的拉筋，拉筋伸入填充墙内的长度不小于填充墙长的1/5，且不小于700mm，详见图7.1。

在框架平面外的填充墙拉筋构造详见图7.2。

3. 当因填充墙转角部位底部无梁而未能设置构造柱时，应沿墙高每隔500设置转角拉筋，详见图7.3。

4. 砌体填充墙内的构造柱一般不在各楼层结构平面图中画出，一律按以下原则设置：1) 填充墙长度大于层高的2倍时，宜设置钢筋混凝土构造柱；2) 外墙及楼梯间墙转角处，一般填充墙转角无混凝土墙柱处，设置构造柱。

3) 填充墙端部无翼墙或混凝土柱(墙)时，在端部增设构造柱。

构造柱尺寸：墙宽x240，配筋为4φ12，φ6@200。

5. 填充墙长度>5米时，填充墙顶部与梁板应有可靠连接。

要求详图所示。

6. 砌体填充墙高度大于4米时，墙体半高处或门洞上皮设与柱连接且沿全墙贯通的钢筋混凝土水平圈梁，圈梁高200，宽同墙宽，配筋为4φ12，φ6@200。

若水平圈梁遇过梁，则兼作过梁并按过梁增配钢筋，柱(墙)施工时，应在相应位置预留4φ12与圈梁纵筋连接。

7. 填充墙不砌至梁、板底时，墙顶必须增设一道通长圈梁。

圈梁高200、宽同墙宽，配筋为4φ12，φ6@200。

8. 填充墙内的构造柱应先砌墙后浇混凝土，施工主体结构时，应在上下楼层梁的相应位置预留相同直径和数量的插筋与构造柱纵筋连接。

9. 框架柱(或构造柱)边砖墙垛长度不大于120时，可采用素混凝土整浇。

10. 砌体内门窗洞口顶部无梁时，均按图7.4的要求设置钢筋混凝土过梁。

11. 在填充墙与混凝土构件周边接缝处，应固定设置镀锌钢丝网，其宽度不小于200。

12. 砌块墙体开设管线槽时应使用开槽机，严禁敲击成槽。

管线埋设后，小孔和小槽用水泥砂浆填补，大孔和大槽用细石混凝土填满。
