SDH光传输设备简介

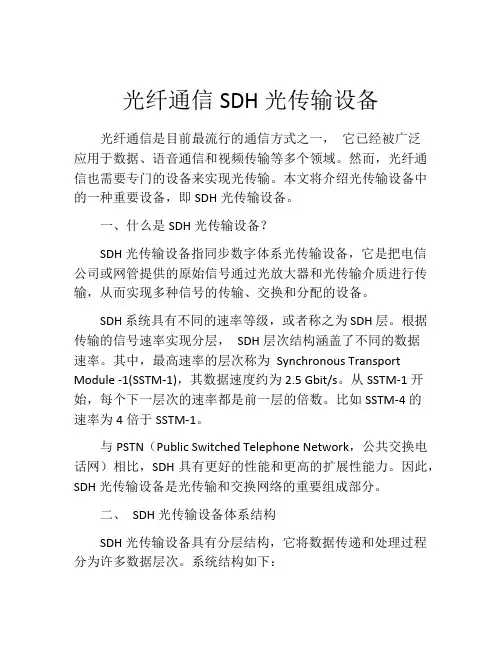

光纤通信SDH光传输设备光纤通信是目前最流行的通信方式之一，它已经被广泛应用于数据、语音通信和视频传输等多个领域。

然而，光纤通信也需要专门的设备来实现光传输。

本文将介绍光传输设备中的一种重要设备，即SDH光传输设备。

一、什么是SDH光传输设备？SDH光传输设备指同步数字体系光传输设备，它是把电信公司或网管提供的原始信号通过光放大器和光传输介质进行传输，从而实现多种信号的传输、交换和分配的设备。

SDH系统具有不同的速率等级，或者称之为SDH层。

根据传输的信号速率实现分层，SDH层次结构涵盖了不同的数据速率。

其中，最高速率的层次称为Synchronous Transport Module -1(SSTM-1)，其数据速度约为2.5 Gbit/s。

从SSTM-1开始，每个下一层次的速率都是前一层的倍数。

比如SSTM-4的速率为4倍于SSTM-1。

与PSTN（Public Switched Telephone Network，公共交换电话网）相比，SDH具有更好的性能和更高的扩展性能力。

因此，SDH光传输设备是光传输和交换网络的重要组成部分。

二、SDH光传输设备体系结构SDH光传输设备具有分层结构，它将数据传递和处理过程分为许多数据层次。

系统结构如下：数据层次：在SDH系统中，共有四个数据层次——别称STM（Synchronous Transport Module）。

它们是STM-1、STM-4、STM-16以及STM-64。

这些层次不仅代表着数据速度的不同，同时也具有不同的信道数和帧结构。

STM-1：STM-1是SDH系统速率结构中的最低层次，数据传输速率为155.5Mbps ，具有一组155并行时分多路信道（STM-1），每个STM-1由125个包含了9行9列81个VC(Virtual Channel)的桢组成，每个VC可传输2Mbps 的不同类型的信息，由此总带宽容量可达到155.5Mbps。

STM-4：STM-4是SDH系统速率结构中次低的层次，其数据传输速率为622Mbps。

sdh光传输设备的结构和功能一、硬件结构SDH光传输设备是一种复杂的通信设备，其硬件结构主要包括以下几个模块：1.光发送和接收模块：负责光电信号的转换，包括发送端将电信号转换为光信号，接收端将光信号转换为电信号。

2.调制解调模块：负责信号的调制和解调，将低频的信号调制到高频的载波上，以便传输。

3.数据处理模块：负责数据的处理，包括数据的缓存、转发、路由等。

4.接口模块：负责设备与外部设备的连接，包括光纤接口、电接口等。

二、主要功能SDH光传输设备的主要功能包括：1.传输容量大：SDH光传输设备采用了高速的光纤传输技术，可以提供大容量的传输带宽。

2.传输距离远：SDH光传输设备采用了长距离的光纤传输技术，可以提供较远的传输距离。

3.可靠性高：SDH光传输设备采用了多种保护机制，可以保证传输的可靠性。

4.灵活性高：SDH光传输设备可以灵活地支持多种业务，包括语音、数据、视频等。

5.可扩展性强：SDH光传输设备可以方便地进行扩容和升级。

三、其他功能特性SDH光传输设备还具有以下功能特性：1.多业务支持：SDH光传输设备可以同时支持多种业务，如语音、数据、视频等，可以灵活地满足不同的业务需求。

2.QoS保障：SDH光传输设备可以提供高质量的服务，通过不同的优先级队列来保证不同业务的质量。

3.安全可靠：SDH光传输设备具有较高的安全可靠性，可以保护数据的安全。

4.可管理性：SDH光传输设备提供了完善的管理功能，包括配置管理、故障管理、性能管理等，方便用户进行设备的维护和管理。

5.节能环保：SDH光传输设备采用了高效的能源利用技术，可以降低能源消耗，同时符合环保要求。

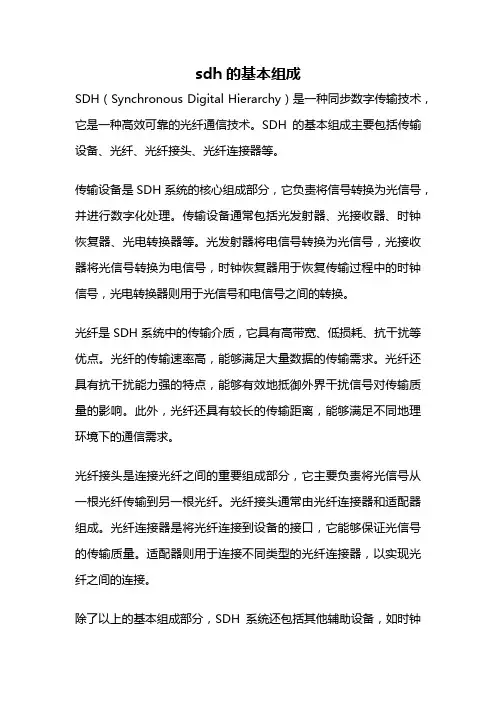

sdh的基本组成SDH（Synchronous Digital Hierarchy）是一种同步数字传输技术，它是一种高效可靠的光纤通信技术。

SDH的基本组成主要包括传输设备、光纤、光纤接头、光纤连接器等。

传输设备是SDH系统的核心组成部分，它负责将信号转换为光信号，并进行数字化处理。

传输设备通常包括光发射器、光接收器、时钟恢复器、光电转换器等。

光发射器将电信号转换为光信号，光接收器将光信号转换为电信号，时钟恢复器用于恢复传输过程中的时钟信号，光电转换器则用于光信号和电信号之间的转换。

光纤是SDH系统中的传输介质，它具有高带宽、低损耗、抗干扰等优点。

光纤的传输速率高，能够满足大量数据的传输需求。

光纤还具有抗干扰能力强的特点，能够有效地抵御外界干扰信号对传输质量的影响。

此外，光纤还具有较长的传输距离，能够满足不同地理环境下的通信需求。

光纤接头是连接光纤之间的重要组成部分，它主要负责将光信号从一根光纤传输到另一根光纤。

光纤接头通常由光纤连接器和适配器组成。

光纤连接器是将光纤连接到设备的接口，它能够保证光信号的传输质量。

适配器则用于连接不同类型的光纤连接器，以实现光纤之间的连接。

除了以上的基本组成部分，SDH系统还包括其他辅助设备，如时钟源、时钟分配设备等。

时钟源负责提供系统所需的时钟信号，保证传输过程中的同步性。

时钟分配设备用于将时钟信号分发到各个传输设备，以保证整个系统的同步性。

SDH的基本组成包括传输设备、光纤、光纤接头以及其他辅助设备。

这些组成部分共同协作，实现高效可靠的数字传输。

SDH技术在现代通信领域中得到广泛应用，为人们的通信提供了便利和高质量的保障。

电力通信系统中SDH光传输技术的应用研究发布时间：2022-08-19T03:05:43.679Z 来源：《工程建设标准化》2022年第37卷4月第7期作者：赵玲锐[导读] SDH光传输设备，是一种将复接、线路传输及交换功能融为一体、并由统一网管系统操作的综合信息传送网络。

赵玲锐国网晋中供电公司，山西晋中030600摘要：SDH光传输设备，是一种将复接、线路传输及交换功能融为一体、并由统一网管系统操作的综合信息传送网络。

SDH光传输设备可实现网络有效管理、实时业务监控、动态网络维护、不同厂商设备间的互通等多项功能，能大大提高网络资源利用率、降低管理及维护费用、实现灵活可靠和高效的网络运行与维护，因此是当今世界信息领域在传输技术方面的发展和应用的热点，受到人们的广泛重视。

本文就电力通信SDH光传输系统的维护技术进行讨论。

关键词：电力通信；SDH光传输系统；维护技术1 引言SDH光传输系统是是一种将综合性的信息传送网络系统，能够通过管理系统对复接、线路传输及交换功能实现统一管理。

是一种较为先进的通信技术，广泛应用于多个领域。

但是由于SDH传输网络规划和系统构建是一个相对复杂的过程，其技术应用内容较为广泛。

加上其主要负责信息通讯传输，在该系统的运行过程中，对其运行的稳定性要较高。

因此必须强化该系统的维护技术。

2 SDH传输技术概述及特征2.1 SDH传输技术概述所谓的SDH，其实就是同步数字体系的英文简称。

在该体系中，数字信号的传输速率等级、帧结构、接口码型和复用方式得到了规范，所以能够为建设和管理能够实现国际支持的电信传输网提供技术支撑。

而建设该种传输网络，则能够为电信运营商开展新的电信业务提供便利，并且有助于实现不同厂家生产设备的互通。

利用SDH传输业务信号，需要使各种业务信号进入网络的帧经过映射、定位和复用。

通过映射，则能够将各种速率信号经过码速调整装进入标准容器，然后通过增加通道开销形成虚容器。

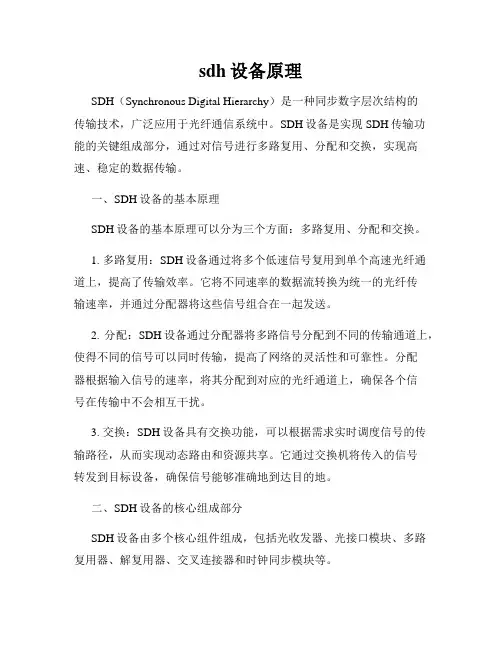

sdh设备原理SDH（Synchronous Digital Hierarchy）是一种同步数字层次结构的传输技术，广泛应用于光纤通信系统中。

SDH设备是实现SDH传输功能的关键组成部分，通过对信号进行多路复用、分配和交换，实现高速、稳定的数据传输。

一、SDH设备的基本原理SDH设备的基本原理可以分为三个方面：多路复用、分配和交换。

1. 多路复用：SDH设备通过将多个低速信号复用到单个高速光纤通道上，提高了传输效率。

它将不同速率的数据流转换为统一的光纤传输速率，并通过分配器将这些信号组合在一起发送。

2. 分配：SDH设备通过分配器将多路信号分配到不同的传输通道上，使得不同的信号可以同时传输，提高了网络的灵活性和可靠性。

分配器根据输入信号的速率，将其分配到对应的光纤通道上，确保各个信号在传输中不会相互干扰。

3. 交换：SDH设备具有交换功能，可以根据需求实时调度信号的传输路径，从而实现动态路由和资源共享。

它通过交换机将传入的信号转发到目标设备，确保信号能够准确地到达目的地。

二、SDH设备的核心组成部分SDH设备由多个核心组件组成，包括光收发器、光接口模块、多路复用器、解复用器、交叉连接器和时钟同步模块等。

1. 光收发器：光收发器是将电信号转换为光信号或将光信号转换为电信号的关键部件。

它负责将输入信号转换为光信号，并通过光纤进行传输。

同时，它也可以将接收到的光信号转换为电信号，以供后续处理和解码。

2. 光接口模块：光接口模块负责光纤与SDH设备之间的物理连接。

它将光纤分割成适合SDH设备传输的光信号单元，并将其输入或输出到SDH设备中。

3. 多路复用器和解复用器：多路复用器将多个低速信号复用为单个高速信号，并将其输入到SDH设备中。

解复用器将高速信号分解为多个低速信号，并将其输出到相应的接收设备。

4. 交叉连接器：交叉连接器用于实现信号的动态路由和路径选择。

它根据需求将输入信号转发到指定的输出端口，从而实现灵活的传输路径配置。

sdh光传输设备1. 简介SDH（Synchronous Digital Hierarchy）光传输设备是一种能够高效地传输数据和语音信号的通信设备。

其基本原理是利用光纤作为传输介质，将数字信号进行分割、调度和复用，实现信号的高速传输。

2. SDH的原理SDH技术通过将传输数据划分为不同的容量单位，采用多层次的调度方法进行传输。

其原理如下：•时钟同步：SDH传输系统需要在发射端和接收端进行时钟同步，以保证数据的同步传输。

SDH设备会通过网络同步协议来实现时钟同步。

•容量划分：SDH通过将传输容量划分为不同层次（STM-1，STM-4，STM-16等），对数据进行分组和复用。

每个层次的容量都是前一个层次的整数倍。

•复用和调度：SDH设备会将不同来源的数据进行复用，并根据传输需求进行调度。

通过交叉连接和通道划分，SDH可以实现多个信号的同时传输。

•容错恢复：SDH设备提供了多种方式的容错恢复机制，包括路径保护、线路保护、设备保护等。

这些机制可以提高系统的可靠性和可用性。

3. SDH的特点SDH作为一种成熟的光传输技术，具有以下特点：•高带宽：SDH能够以光纤传输的方式实现高速数据传输，满足大容量数据和语音传输的需求。

•可靠性：SDH设备采用了多种容错恢复机制，可以在出现故障时对信号进行快速切换，保证用户的通信质量。

•灵活性：SDH系统支持对不同类型的信号进行复用和调度，可以实现灵活的网络配置和管理。

•兼容性：SDH设备与传统的PDH设备相兼容，可以与现有的通信设备无缝衔接，逐步实现网络的升级。

4. 应用领域SDH光传输设备在通信领域具有广泛的应用，包括：•电信运营商：SDH设备是电信运营商建设骨干网的主要设备，用于传输电话、宽带数据和视频等各种业务。

•企业网络：大型企业通常会建设自己的数据中心，利用SDH设备进行数据的长距离传输和跨地域连接。

•军事通信：军队通信系统对通信的可靠性和安全性要求很高，SDH 设备能够满足这些要求，被广泛应用于军事通信中。

sdh光传输设备概述SDH（同步数字体系，Synchronous Digital Hierarchy）光传输设备是一种用于在光纤通信网络中进行高速数据传输的装置。

SDH技术是目前在光纤通信领域使用最广泛的技术之一，具有高可靠性、高性能和高扩展性的特点。

本文将详细介绍SDH光传输设备的原理、工作模式以及应用领域。

原理SDH光传输设备采用的是同步传输技术，在数据传输过程中保持发送端和接收端的时钟同步。

这种同步传输技术可以有效地提高传输速率和传输质量。

SDH设备中最基本的单元是STM-1（Synchronous Transport Module level 1），其传输速率为155.52 Mbps。

SDH采用了层次化的结构，可以将各个STM-1级别的设备进行级联，以实现更高的传输速率。

SDH光传输设备的工作原理可简单描述为：将传入的数据流转换为STM-1的数据帧，然后经过光纤传输到接收端，接收端再将数据帧还原为原始数据。

在数据传输过程中，SDH设备会对数据进行编码、解码、检错和纠错等处理，以确保数据的可靠传输。

工作模式SDH光传输设备有两种主要的工作模式：点对点连接模式和环状连接模式。

1.点对点连接模式：这种模式下，SDH设备之间通过光纤直接连接，数据从发送端传输到接收端。

这种连接方式可以实现高速、稳定的数据传输，被广泛应用于电信运营商、数据中心等场景。

2.环状连接模式：在环状SDH网络中，多个SDH设备通过光纤形成一个环状拓扑结构，数据可以通过多个路径传输。

这种环状结构具有较强的容错能力，一旦某个节点故障，数据可以通过其他路径继续传输，不会造成整个网络的中断。

应用领域SDH光传输设备在光纤通信领域有着广泛的应用。

以下是一些主要的应用领域：1.电信运营商：SDH光传输设备被广泛应用于电信运营商的光纤通信网络中，用于实现高速、可靠的数据传输。

它可以支持语音、数据、视频等多种业务类型，并且具有较高的传输速率和较低的传输时延。

光纤通信SDH光传输设备1. 光纤通信概述1）光纤通信的概念光纤通信是以光纤作为传输介质，以光波作为信息载体的通信方式（即在发射端把信息调制到光波上，通过光纤把调制后的光波信号传送到接收端；接收端通过光／电转换和解调以后，从光波信号中分离出传输的信息）。

2）光纤通信系统的组成光纤通信系统要紧由光发送设备、光接收设备、光传送设备（光纤、光缆、中继器）组成。

3）光纤通信系统的特点（1）传输频带宽，通信容量大。

（2）中继距离远。

（3）抗电磁干扰能力强，无串话。

（4）光纤和光缆的重量轻，体积小。

（5）制造光纤和光缆的资源丰富，可节约有色金属和能源。

（6）均衡容易。

（7）经济效益好。

（8）抗腐蚀、防潮性好。

4）当前光纤通信的进展现状光传输网络在通信网中用于信息的“搬运”。

目前光纤通信中最常采纳的调制方式是直截了当强度调制，光纤通信的三个低损耗窗口依次为850nm、1310nm、1550nm，光纤通信系统早已完成PDH向SDH的过渡，光纤通信系统的传输速率进一步提升，SDH+DWDM已成为提升光纤通信系统传输速率和实现“光纤到户”的要紧方式。

2．PDH、SDH、WDM简介1）PDH：在进行复接时，如传输设备的各支路码位不同步，在复接前必须调整各支路码速，使之严格相等，如此的复接系列就称为准同步数字复接系列即PDH。

国际上要紧有两大PDH复接系列：即日本／北美的PCM 基群24路/1.5M系列，中国／西欧的PCM基群30/32/2M系列。

我国PDH复接系列的常见速率等级如下：（1）基群（一次群）：30个中继话路，速率为2Mb/s即2. 048Mb/s。

（2）二次群：120个中继话路，速率为8Mb/s即8.448Mb /s。

（3）三次群：480个中继话路，速率为34 Mb/s即34. 368Mb/s。

（4）四次群：1920个中继话路，速率为140Mb/s 即139. 264Mb/s。

2）SDH：在进行复接时，若传输设备的各支路码位是同步的，只需将各支路码元直截了当在时刻上压缩、移相后进行复接就行了，如此的复接系列就称为同步数字复接系列即SDH。

SDH光传输设备SDH（同步数字层次）光传输设备是一种在光纤通信系统中常用的传输设备，用于实现数字信号的传输和复用。

SDH技术是一种结构化的数字传输技术，可提供高效的光纤传输能力，并确保数据的同步性和可靠性。

SDH光传输设备的基本功能SDH光传输设备主要具有以下基本功能： 1. 时隙复用：将低速信号通过时分多路技术（TDM）复用到高速信号中，实现多路信号的传输。

2. 交叉连接：在不同的传输通道之间建立交叉连接，实现数据的灵活路由和切换。

3. 管理功能：对网络的配置、监控、故障处理等实现管理，提高网络运行的效率和可靠性。

4. 保护和恢复：采用冗余传输通道和信号监测，确保网络在遇到故障时能够迅速进行保护和恢复。

SDH光传输设备的组成部分SDH光传输设备由多个核心部件组成，包括： 1. 光纤传输单元（OTU）：负责将光信号转化为电信号，并进行时分多路复用。

2. 交叉连接单元（CCU）：实现交叉连接功能，对传输流量进行调度和管理。

3. 管理单元（MU）：负责网络管理和性能监测，支持远程配置和监控。

4. 时钟和同步单元：确保各个设备之间的时钟同步和信号同步，保证网络的稳定性。

SDH光传输设备的优势SDH光传输设备相比传统的PDH（分级数字层次）技术具有以下优势： 1. 高可靠性：支持故障保护和恢复机制，提高网络的稳定性和可靠性。

2. 灵活性：支持灵活的交叉连接和配置，适应不同数据流量的需求。

3. 高性能：具有较高的数据传输速率和处理能力，支持大规模数据传输。

4. 管理便捷：集成了强大的网络管理功能，可实现远程配置和监控，简化运维工作。

结语SDH光传输设备作为一种先进的数字传输技术，已经在光纤通信系统中得到广泛应用。

它不仅提供了高效的数据传输能力，还具备了高可靠性、灵活性和管理便捷的优势。

随着通信技术的不断发展，SDH技术将继续发挥重要作用，推动光纤通信系统的进一步升级和优化。
