SDH光传输设备验收细则

SDH 光传输设备验收规范一、适用范围本规范规定了SDH 光传输设备施工质量检验、网络功能性能检验、竣工验收的技术标准和通用要求，是桂林供电局通信检修班验收SDH 光传输设备的规范性指导文件。

二、SDH 光传输设备验收包括以下内容： 1、SDH 光传输设备安装工艺验收：2、SDH 光传输设备技术参数测试序号 验收项目及标准 是否合格备注 一 SDH 光传输设备电源1.1SDH 光传输设备双路电源供电切换及测试双路电源压差不宜过大1.2当交流电源中断时，由通信专用蓄电池组单独供电的时间应符合规程的有关技术规定二 告警功能检查2.1 电源故障 SDH 光传输设备、地调网管应出现告警2.2信号丢失（LOS ）序号 验收项目及标准 是否合格备注 一 SDH 光传输设备安装工艺验收1.1 设备要求安装牢固、美观1.2 线缆接线要求正确、牢固及线缆走线整齐美观 1.3 接地线的截面达到25～95 mm 2与变电站主地网连接1.4 线缆标志正确、清晰1.5机架供电电源有独立的分路开关和熔断丝2.3 帧丢失（LOF) 2.4 帧失步（OOF ）2.5 误码门限（BER ＞1×10E-3） 2.6 上游告警（AIS) 2.7 电源板保护倒换 2.8 交叉板保护倒换 2.9 网元控制板保护倒换 2.10 背板检查三 SDH 光接口测试3.1发送光功率（dBm ）检查测试结果填写 SDH 设备光接口检验记录表，检验记录表见附表3.2光接收灵敏度（dBm ）3.3过载光功率（dBm ）四SDH 系统性能测试4.1系统误码性能测试检查测试结果填写 SDH 系统性能测试表，检验记录表见附表4.2 系统抖动性能测试五SDH 系统功能测试5.1保护倒换功能测试检查测试结果填写 SDH 系统功能测试表，检验记录表见附表5.2 环回功能测试5.3以太网传输功能测试5.4公务电话系统测试六SDH 网管系统检查6.1 系统管理功能6.2 配置管理功能6.3 告警管理功能6.4 性能管理功能6.5 维护管理功能6.6 安全管理6.7 业务管理6.8 窗口管理6.9 帮助四、附表1、SDH光接口测试SDH光接口测试表项目光板型号方向发送光功率(dBm) 接收光功率(dBm)是否合格系统典型值测试值最小过载点最差灵敏度典型值测试值灵敏度测试值例：STM-4 ( 4 槽1光口)OL4*2(S-4.1)-10 -8 -28 -16测试仪表：测试人员：验收人员：测试日期：年月日2、SDH系统性能测试系统误码性能测试表2M通道名称测试端自环端时延（ms）误码率（24h）迂回通道全程节点（个）是否合格备注端口号端口号标称值测试值标称值测试值标称值现场值例：地调PCM 康密劳站ET1[1]-1桂林地调站EPE1[4]-13<12≤E-9<15测试仪表：测试人员：验收人员：测试日期：年月日STM-N接口的输入抖动和漂移容限测试表站名：单位：UI-pp 项目输入抖动容限频率系统指标测试仪表：测试人员：验收人员：测试日期：年月日PDH接口输入抖动容限测试表站名：单位：UI-pp 项目输入抖动容限频率系统测试仪表：测试人员：验收人员：测试日期：年月日3、SDH系统功能测试保护倒换、环回功能检査表站名：设备厂家：设备名称及型号：环测信号近环环回是否成功远环环回是否成功速率测点内环外环环测对端内环外环位置位置位置路径站名位置位置2. 5G环回功能622M检查155M2M网络拓扑保护倒换设置倒换条件倒换是否成功倒换时间倒换返回时间(ms)种类(ms)信号丢失（LOS)帧丢失（LOF)环型网络告警指示信号（AIS)保护误码超过门限倒换功能检查指针丢失（LOP)人工倒换信号丢失（LOS)帧丢失（LOF)线型网络告警指示信号（AIS)误码超过门限指针丢失（LOP)人工倒换、测试仪表：测试人员：验收人员：测试日期：年月日以太网功能测试表站名：设备厂家：设备名称及型号：序号接口种类接口板型号号接口板槽位对端站名检验项目标准值实测值最大传送距离(m)平均发送光功率(dBm)收信灵敏度(dBm)过载光功率(dBm)最大帧长度1最小帧长度异常帧检测流量控制自协商VLAN的ID范围统计计数吞吐量映射颗粒带宽可配2极限带宽过载丢包率长期丢包率时延测试仪表：测试人员：验收人员：测试日期：年月日公务联络功能检查表站名：检查项目检查结果通话质量选址呼叫群呼测试人员：验收人员：测试日期：年月日附录 STM-N 输入口抖动和漂移容限值（资料性附录) STM 等级 峰-峰抖动和漂移幅度 单位间隔UIp-p频 率 （Hz)A0 (18uS) A1 (2uS) A2 (0.25uS)A3 A4 f0 f12 f11 f10 f9 f8 f1 f2 f3 f4STM-1(电） 2800 311391. 5 0. 075 1.2X10-51.78 X10-4 1.6 X10-3 1.56 X10-2 0.125 19.3 500 3.25K 65K 1.3M STM-1(光） 2800 311 39 1. 5 0. 15 1.2X10-51.78 X10-4 1.6 X10-3 1.56 X10-2 0.125 19.3 500 6.5K 65K 1.3M STM-4(光） 11200 1244 156 1. 5 0. 15 1.2X10-51.78 X10-4 1.6 X10-3 1.56 X10-2 0.125 9.65 1 K 25K 250K 5M STM-16(光） 44790 4977 622 1. 5 0. 15 1.2X10-51.78 X10-4 1.6 X10-3 1.56 X10-20.125 12.1 5 K 注注 20M注：已提议f3为10kHZ ，f2为100kHZ 。

SDH光传输设备验收细则SDH设备单机检测供电条件电源保护转换应符合设备技术规定。

光接口检查及测试光接口检查的项目消光比发送信号眼图激光器工作波长最大均方根谱宽最小－20dB谱宽最小边模抑制比光接口回波损耗检查设备出厂记录或厂验记录，光接口检查项目应达到设计要求。

光接口测试项目有：平均发送功率测试平均发送功率测试应满足设计要求。

接收机灵敏度接收机灵敏度测试应满足设计要求。

再生器的平均发送功率再生器的平均发送功率应满足设计要求。

再生器的接收机灵敏度再生器的接收机灵敏度测试应满足设计要求。

电接口的检查及测试电接口检查项目(1)输入口允许衰减(2)输出口信号比特率(3)PDH接口输出信号波形和参数(4)STM-1眼图(5)接口回波损耗检查设备出厂记录或厂验记录，电接口检查项目应达到设计要求。

输入口允许比特容差测试利用SDH分析仪测试输入口收到规定频偏信号时应能正常工作，设备不出现误码。

表1.1 比特率、容差及测试用PRBSSDH设备抖动性能测试SDH网路接口（本机）和数字段输出口的抖动性能（测试时间60s）SDH网路输出口的最大允许输出抖动B1、B2应符合规定。

表1.2 SDH网路接口最大允许输出抖动数字段输出口的最大允许输出抖动符合表1.2。

SDH设备的网路STM-N输入口的抖动容限应符合表1.3规定。

表1.3 SDH设备的网路STM-N输入抖动和漂移门限SDH设备在PDH接口的结合抖动指标应符合表2.4的要求，③表1.4 结合抖动规范注：①0．4UI限值对应于图4.4.3-1中（a）,(b),(c)所示的指针测试序列；0．075 UI限值对应于（a）,(b),(c)，（d）所示的指针测试序列。

T2>0.75s,T3=2ms。

②0．4UI限值对应于图4.4.3-1中（a）,(b),(c)所示的指针测试序列；0．75 UI限值对应于（d）所示的指针测试序列；0．075 UI限值对应于（a）,(b),(c)，（d）所示的指针测试序列；T2、 T3数值待定（目前暂用T2=34 ms，T3=0.5 ms）,假设相反极性的指针调整在时间上很好地扩散，即调整周期大于解同步器的时间常数。

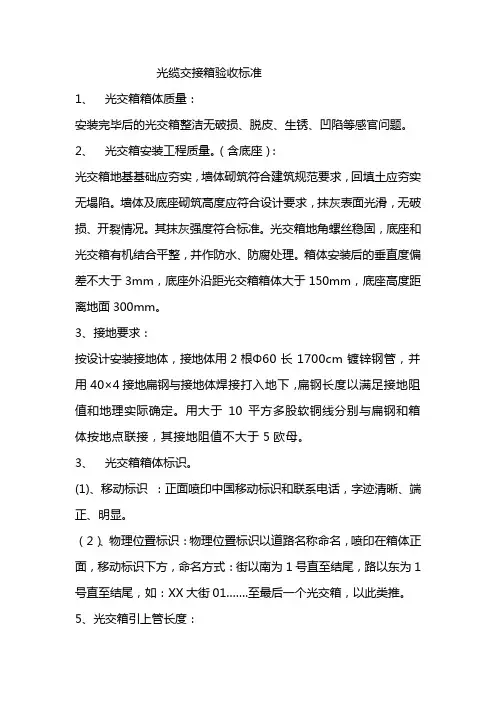

光缆交接箱验收标准1、光交箱箱体质量：安装完毕后的光交箱整洁无破损、脱皮、生锈、凹陷等感官问题。

2、光交箱安装工程质量。

（含底座）：光交箱地基基础应夯实，墙体砌筑符合建筑规范要求，回填土应夯实无塌陷。

墙体及底座砌筑高度应符合设计要求，抹灰表面光滑，无破损、开裂情况。

其抹灰强度符合标准。

光交箱地角螺丝稳固，底座和光交箱有机结合平整，并作防水、防腐处理。

箱体安装后的垂直度偏差不大于3mm，底座外沿距光交箱箱体大于150mm，底座高度距离地面300mm。

3、接地要求：按设计安装接地体，接地体用2根Φ60长1700cm镀锌钢管，并用40×4接地扁钢与接地体焊接打入地下，扁钢长度以满足接地阻值和地理实际确定。

用大于10平方多股软铜线分别与扁钢和箱体按地点联接，其接地阻值不大于5欧母。

3、光交箱箱体标识。

(1)、移动标识：正面喷印中国移动标识和联系电话，字迹清晰、端正、明显。

（2）、物理位置标识：物理位置标识以道路名称命名，喷印在箱体正面，移动标识下方，命名方式：街以南为1号直至结尾，路以东为1号直至结尾，如：XX大街01…….至最后一个光交箱，以此类推。

5、光交箱引上管长度：Pvc管或子管引出箱体时，应超出箱底部15--20cm，多条管时排列整齐，安装牢固，不产生错乱、倾斜情况。

6、光交箱门锁是否好用。

安装完毕后保证光交箱门锁正常开启，门不可变形，施工完毕后及时上交光交箱全部钥匙。

7、光缆标牌（芯数、通达方向）光缆布放时接地必须可靠，安装牢固。

纤芯必须增加保护管，光缆标签准确，标牌内容为二行：第一行起始方向，第二行为光缆芯数，多条光缆时标牌应错开，绑扎整齐。

标签如：邮政楼至边杖子144芯。

标签大小适宜，粘贴牢固。

8、尾纤盘放是否规整。

光交箱采用2米长尾纤，排列整齐，多余部分盘放在盘纤盘内，不可交叉，层次分明。

9、尾纤标签是否规范。

要求（1）标签为机打塑料压膜标签，（2）标签内容为3行，第一行描述本端光交箱机柜编号和连接器端子号，第二行描述业务信息和电路代号，第三行描述业务对端DDF架信息。

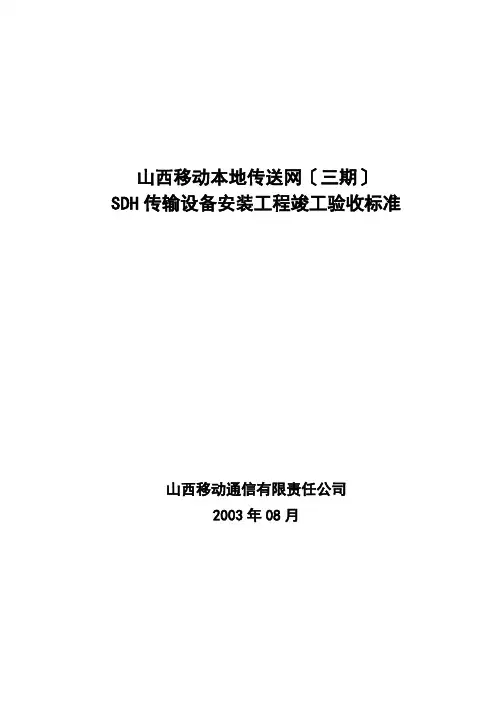

山西移动本地传送网〔三期〕SDH传输设备安装工程竣工验收标准山西移动通信有限责任公司2003年08月目录第一章总那么 (1)第二章竣工技术文件 (2)第三章随工检验和竣工验收 (3)第一章总那么1.1本暂行规定〔以下简称本规定〕是山西移动本地传送网〔三期〕SDH传输设备安装工程施工质量检验、随工检验和竣工验收的依据。

1.2SDH传输设备安装工程的验收应按部颁的?邮电根本建设工程竣工验收方法?、集团公司相关文件、本规定以及批准后的设计文件规定进行。

1.3在施工过程中，施工单位应严格执行部颁有关施工质量检查的规定。

建设单位应通过监理单位或随工代表加强工地的质量检查，做好随工检验，对质量合格的隐蔽工程签署隐蔽工程检查证?。

假设发现工程中存在质量问题，应随时向施工单位指出，由施工单位及时进行处理。

1.4施工单位制定的施工操作规程应贯彻本规定的要求。

1.5本规定的解释权与修改权属山西移动通信有限责任公司。

第二章竣工技术文件编制要求2、1 SDH传输设备安装工程初步验收前，应由施工单位负责编制的竣工技术资料一式五份，交监理单位、建设单位或验收小组审查。

竣工资料的编制以一个传输站点为单位。

2．2竣工技术文件应包括以下内容：1、工程竣工图：可利用原施工图纸改绘，个别变动大或原设计施工图已无法改绘时，应重新绘制。

2、建筑安装工程量总表。

3、工程说明。

4、测试记录。

5、随工质量检查记录。

6、工程变更记录。

7、工程会议纪要8、重大工程质量事故报告表〔根据实际发生情况编制〕。

9、已安装设备明细表10、开工报告11、停〔复〕工通知〔根据实际发生情况编制〕。

12、交工通知13、交接书14、验收证书15、备考表2、3竣工技术文件应符合以下要求：1、内容齐全：应符合部、集团公司、省公司颁发的相关施工验收方法和要求，文件资料齐全。

2、准确：竣工图纸、测试记录应图实相符，数据正确。

3、清楚：文件资料打印整齐、测试表格填写签字清楚。

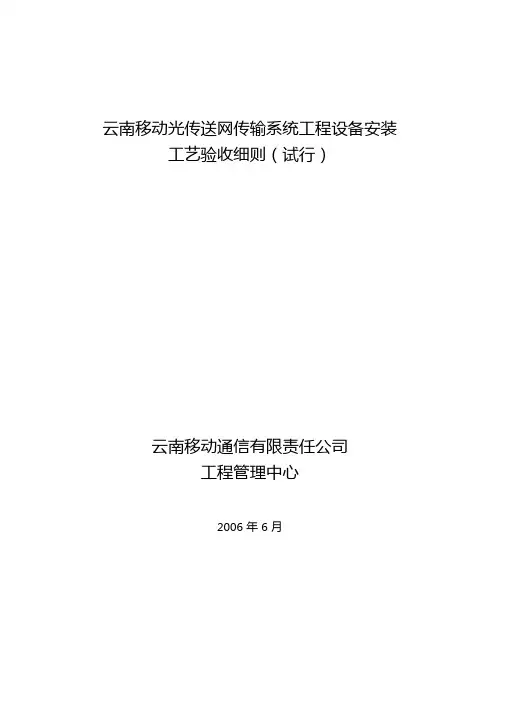

云南移动光传送网传输系统工程设备安装工艺验收细则（试行）云南移动通信有限责任公司工程管理中心2006 年6 月1、设备安装工艺1.1槽道及走线架、列柜安装槽道及走线架安装应符合下列要求：1.1.1槽道及走线架的安装应符合施工图的平面设计，左右偏差不得超过5 0 mm1.1.2列槽道及走线架应成一直线，左右偏差不大于3 0mm。

1.1.3连固铁与上梁、槽道及走线架与上梁连接应牢固、平直、无明显弯曲；电缆支架安装应端正。

1.1.4列槽道及走线架两侧侧板宜分别与机架顶部前后面板吻合，侧板间缝隙宜均匀，盖板、零件安装齐全。

1.1.5主槽道的盖板、侧板、底板安装应完整，零件应齐全，缝隙均匀。

1.1.6列间撑铁的安装应在一条直线上，两端对墙加固应符合施工图的设计要求。

1.1.7吊挂安装应牢固，保持垂直。

1.2机架安装1.2.1机架的安装位置应符合施工图的设计要求。

1.2.2机架的安装应端正牢固，垂直偏差不应大于机架高度的1%。

123 列内机架应相互靠拢，机架间隙不得大于3mm列内机面平齐。

1.2.4 机架上、下加固根据机房条件的不同采用不同的加固方式进行加固。

125光纤分配架（ODF、数字分配架（DDF端子板的位置、安装排列及各种标志应符合设计要求。

ODF架上法兰盘的安装位置应正确、牢固、方向一致。

126各波分子架、SDH子架（包括风扇）间隔按厂家的安装工艺要求进行施工。

2、电缆布放及光纤连接工艺2.1线缆布放要整齐，无明显交叉。

2.2架内电源线、告警线尽量走机架架内的右侧。

2.3OTU 子架的多余光纤可盘在厂家提供的盘纤盒内。

2.4保护地线按设计进行连接。

2.5线路侧ODF架保护地按设计单独引至保护地线排或列头柜。

2.6通信线缆（包括2Mb/s 、155Mb/s 线缆）走机架架内的两侧。

2.7光纤尽量走机架架内的两侧。

2.8盘纤时盘的弯不能太小。

2.9槽道内光纤连接线拐弯处的曲率半径不得小于38－40mm。

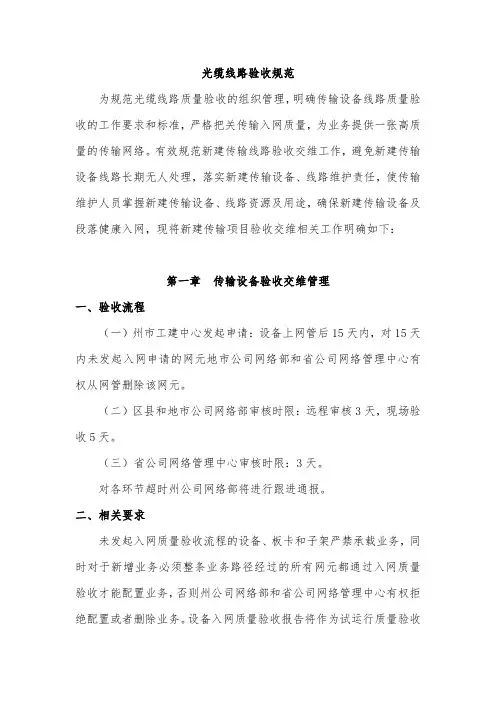

光缆线路验收规范为规范光缆线路质量验收的组织管理，明确传输设备线路质量验收的工作要求和标准，严格把关传输入网质量，为业务提供一张高质量的传输网络。

有效规范新建传输线路验收交维工作，避免新建传输设备线路长期无人处理，落实新建传输设备、线路维护责任，使传输维护人员掌握新建传输设备、线路资源及用途，确保新建传输设备及段落健康入网，现将新建传输项目验收交维相关工作明确如下：第一章传输设备验收交维管理一、验收流程（一）州市工建中心发起申请：设备上网管后15天内，对15天内未发起入网申请的网元地市公司网络部和省公司网络管理中心有权从网管删除该网元。

（二）区县和地市公司网络部审核时限：远程审核3天，现场验收5天。

（三）省公司网络管理中心审核时限：3天。

对各环节超时州公司网络部将进行跟进通报。

二、相关要求未发起入网质量验收流程的设备、板卡和子架严禁承载业务，同时对于新增业务必须整条业务路径经过的所有网元都通过入网质量验收才能配置业务，否则州公司网络部和省公司网络管理中心有权拒绝配置或者删除业务。

设备入网质量验收报告将作为试运行质量验收的必要条件，未发起入网质量验收的设备不得开展后续的验收工作。

第二章传输线路验收交维管理一、验收范围含所有成本类和资本类开支项目，即省公司完成立项批复的资本性项目，线路零星施工项目、线路隐患专项整治项目、传输线路整改项目等。

二、验收规范（一）现场验收规范遵照《本地光传送网光缆线路工程施工技术要求（试行）》及省公司下发的《关于印发《通信工程质量检查实施细则（2016年修订版）》的通知》附件内容执行。

（二）验收资料规范传输验收资料包含竣工验收资料及单点单段验收资料，单点单段验收资料由县公司提供，竣工验收资料由州工建中心提供。

传输竣工验收资料包括：竣工报告、竣工图纸、资管系统验收报告、需转资固定资产明细表或项目准备预转资清单、材料平衡表、验收组织名单、验收证明、遗留问题表，该批次工程段落及设备明细，工程项目负责人及工建中心经理人员签字扫描件等相关验收资料等。

YD 中华人民共和国通信行业标准YD/T 5044-2010 SDH光传输系统工程验收规范Acceptance Specification for SDH Optical Fiber CableTransmission Project（送审稿）200 - - 发布 200 - - 实施中华人民共和国工业和信息化部发布中华人民共和国通信行业标准SDH光传输系统工程验收规范Acceptance Specification for SDH Optical Fiber Cable TransmissionProjectYD/T 5044-2010主管部门：工业和信息化部通信发展司批准部门：中华人民共和国工业和信息化部施行日期：20xx年月日******出版社20xx年北京工业和信息化部文件工信部规【20xx】号关于发布《SDH光传输工程验收规范》的通知各省、自治区、直辖市通信管理局，中国电信集团公司、中国网络通信集团公司、中国移动通信集团公司、中国联合通信有限公司、中国卫星通信集团公司、中国铁通集团有限公司：现将《SDH光传输系统工程验收规范》（编号：YD/T 5044-2010）发布，自年月日起实行。

本规范由工业和信息化部通信发展司负责解释。

本规范由出版社负责出版发行。

中华人民共和国工业和信息化部二〇xx年月日前言本规范是根据工信部规函〖2009〗XXX号文《关于安排2009年（通信工程建设标准体系）编制计划的通知》的要求，对原中华人民共和国通信行业标准YD/T 5044-2005《SDH长途光缆传输系统工程验收规范》、YD/T 5149-2007《SDH本地网光缆传输工程验收规范》、YD/T 5150-2007《基于SDH的多业务传送节点(MSTP)本地网光缆传输工程验收规范》，进行了修订。

本规范包括SDH光传输系统工程的设备安装检查、设备检查及本机测试、系统性能测试及功能检查、SDH网管系统基本功能检查、工程验收等。

基于SDH的多业务传送节点(MSTP)本地网完缆传输工程验收规范目次1 总则 (1)2 术语和符号 (2)3 设备安装检查 (4)3.1槽道、走线架和完纤护槽安装 (4)3.2机架安装 (4)3.3子架安装 (4)3.4网管设备的安装 (4)4 缆线布放及成端 (5)4.1电缆布放及成端 (5)4.2完纤连接线的布放及绑扎 (5)4.3数字配线架跳线的布放 (5)4.4UTP配线架跳线布放 (5)5 设备检查及本机测试 (6)5.1电源及告警功能检查 (6)5.2完接口检查及测试 (7)5.3PDH/SDH电接口检查及测试 (9)5.4以太网的检查及测试 (9)5.5ATM的检查及测试 (16)5.6时钟性能检查及测试 (18)6 系统性能测试及功能检查 (19)6.1SDH/PDH系统性能测试 (19)6.2以太网系统性能测试 (19)6.3ATM系统性能测试 (20)6.4RPR系统性能测试 (20)6.5系统爱护功能能验证 (20)6.6系统帮助功能检查 (23)7 网管系统基本功能检查 (24)7.1网元管理系统基本功能检查 (24)7.2网络/子网管理功能检查 (25)7.3本地维护终端功能检查 (26)8 竣工技术文件检查 (27)9 工程验收 (28)9.1验收前检查 (28)9.2工程初步验收 (31)9.3系统试运行 (31)I9.4工程终验 (31)附录A 本规范用词说明 (33)附录B 测试验收表 (34)条文说明 (55)5 设备检查及本机测试 (57)5.2完接口检查及测试 (57)5.3SDH/PDH电接口检查及测试 (57)II1 总则1.0.1 本规范是基于SDH多业务传送节点（MSTP）本地网完缆传输工程质量检查、检验、随工验收、工程初验、终验的依据。

适用于基于SDH多业务传送节点（MSTP）本地网完缆传输工程的新建工程,扩建和改建工程可参照执行。

1.0.2 本规定未列入的内容应按施工图设计文件办理。

同步数字系列（SDH）光缆传输设备安装工程验收技术规范（暂行）广东移动通信有限责任公司工程管理中心二零零零年七月目录第一章总则 (1)第二章设备安装 (1)第一节槽道、列柜安装 (1)第二节机架安装 (2)第三节子架安装 (2)第三章电缆布放及成端 (3)第一节敷设电缆及光纤连接线 (3)第二节编扎光纤连接线 (3)第三节布放数字配线架跳线 (3)第四节电缆成端和保护 (3)第四章设备检查及本机测试 (4)第一节电源及告警功能检查 (4)第二节光接口检查及测试 (4)第三节电接口检查及测试 (6)第四节SDH设备抖动性能测试 (7)第五节时钟性能检查及测试 (11)第六节数字配线架的检查及测试 (12)第五章系统性能测试及功能检查 (14)第一节系统性能测试 (14)第二节系统功能检查 (15)第六章网元级管理设备功能检查 (16)第七章竣工验收 (17)第一节竣工技术资料 (17)第二节随工检验和竣工验收 (18)附录一本规范用词说明 (22)第一章总则第1.0.1条本暂行技术规范（以下简称规范）是广东移动通信有限责任公司进行同步数字系列（SDH）光缆传输设备安装工程施工质量检验、随工检验和竣工验收的依据。

适用于长途网、中继网、接入网的新建、扩建和改建工程。

第1.0.2条本规范仅涉及工程施工质量检验的有关部分，工程施工其它部分可参照执行现行的原邮电部YDJ44-89《电信网光纤数字传输系统工程施工及验收暂行技术规定》。

第1.0.3条工程所用器材的程式、规格、质量等均应符合部颁规范和设计文件的要求，不得使用未经鉴定合格的器材。

第1.0.4条施工单位制订的施工操作规程应贯彻本规范的要求。

第1.0.5条施工过程中，施工单位应严格执行部颁有关工程质量检查的规定。

建设单位应加强工程质量检查，做好随工检验。

第1.0.6条竣工验收工作应按工程验收的法定程序进行；竣工验收的内容和要求应按本规范执行；工程质量等级评定按有关规定办理。
