SDH光传输设备点到点组网配置

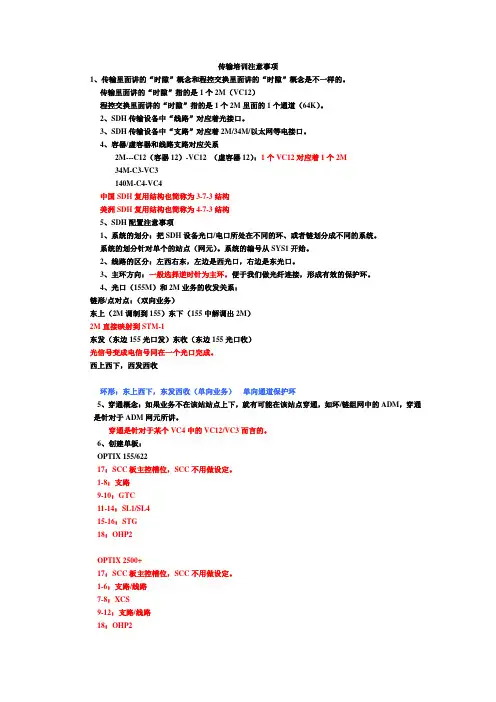

传输培训注意事项1、传输里面讲的“时隙”概念和程控交换里面讲的“时隙”概念是不一样的。

传输里面讲的“时隙”指的是1个2M（VC12）程控交换里面讲的“时隙”指的是1个2M里面的1个通道（64K）。

2、SDH传输设备中“线路”对应着光接口。

3、SDH传输设备中“支路”对应着2M/34M/以太网等电接口。

4、容器/虚容器和线路支路对应关系2M---C12（容器12）-VC12 （虚容器12）：1个VC12对应着1个2M34M-C3-VC3140M-C4-VC4中国SDH复用结构也简称为3-7-3结构美洲SDH复用结构也简称为4-7-3结构5、SDH配置注意事项1、系统的划分：把SDH设备光口/电口所处在不同的环、或者链划分成不同的系统。

系统的划分针对单个的站点（网元）。

系统的编号从SYS1开始。

2、线路的区分：左西右东，左边是西光口，右边是东光口。

3、主环方向：一般选择逆时针为主环。

便于我们做光纤连接，形成有效的保护环。

4、光口（155M）和2M业务的收发关系：链形/点对点：（双向业务）东上（2M调制到155）东下（155中解调出2M）2M直接映射到STM-1东发（东边155光口发）东收（东边155光口收）光信号变成电信号同在一个光口完成。

西上西下，西发西收环形：东上西下，东发西收（单向业务）单向通道保护环5、穿通概念：如果业务不在该站站点上下，就有可能在该站点穿通，如环/链组网中的ADM，穿通是针对于ADM网元所讲。

穿通是针对于某个VC4中的VC12/VC3而言的。

6、创建单板：OPTIX 155/62217：SCC板主控槽位，SCC不用做设定。

1-8：支路9-10：GTC11-14：SL1/SL415-16：STG18：OHP2OPTIX 2500+17：SCC板主控槽位，SCC不用做设定。

1-6：支路/线路7-8：XCS9-12：支路/线路18：OHP27、双向和单向区别：站A到站B的业务（2M）和站B到站A的业务所经过的站点如果是同一路由，则该业务为双向业务。

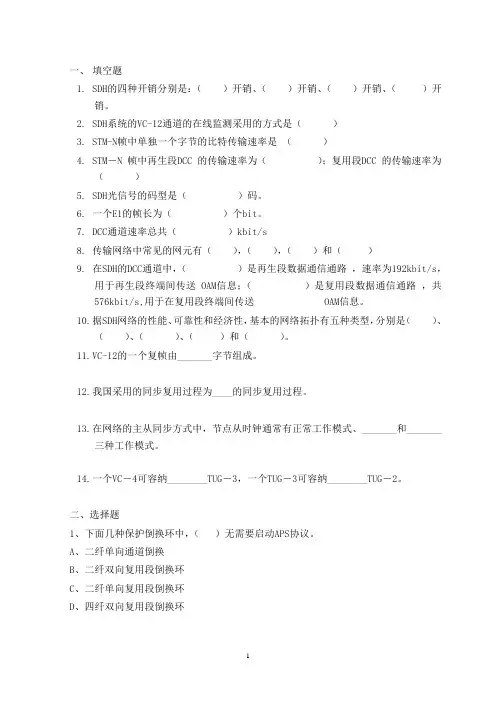

一、 填空题1.SDH的四种开销分别是：（）开销、（）开销、（）开销、（）开销。

2.SDH系统的VC-12通道的在线监测采用的方式是（）3.STM-N帧中单独一个字节的比特传输速率是（）4.STM－N 帧中再生段DCC 的传输速率为（）；复用段DCC 的传输速率为（）5.SDH光信号的码型是（）码。

6.一个E1的帧长为（）个bit。

7.DCC通道速率总共（）kbit/s8.传输网络中常见的网元有（），（），（）和（）9.在SDH的DCC通道中，（）是再生段数据通信通路，速率为192kbit/s，用于再生段终端间传送 OAM信息；（）是复用段数据通信通路，共576kbit/s,用于在复用段终端间传送 OAM信息。

10.据SDH网络的性能、可靠性和经济性，基本的网络拓扑有五种类型，分别是（）、（）、（）、（）和（）。

11.V C-12的一个复帧由_______字节组成。

12.我国采用的同步复用过程为____的同步复用过程。

13.在网络的主从同步方式中，节点从时钟通常有正常工作模式、_______和_______三种工作模式。

14.一个VC－4可容纳________TUG－3，一个TUG－3可容纳________TUG－2。

二、选择题1、下面几种保护倒换环中，（）无需要启动APS协议。

A、二纤单向通道倒换B、二纤双向复用段倒换环C、二纤单向复用段倒换环D、四纤双向复用段倒换环2、传送网主要指（）功能意义上的网络。

A、实际B、逻辑C、设计D、研究3、STM-16最多有（）个2Mb/s接口。

A、1000B、1500C、1100D、10084、按功能从下至上可以将SDH传输系统分为（）。

A、电路层、通道层、物理层、段层；B、通道层、物理层、段层、电路层；C、物理层、段层、通道层、电路层；D、物理层、通道层、段层、电路层；5、全光通信系统是指（）的光纤通信系统。

A、在光纤通信设备之间传输光信号系统B、整个系统都采用光信号传输C、在光纤线路中采用光放大器。

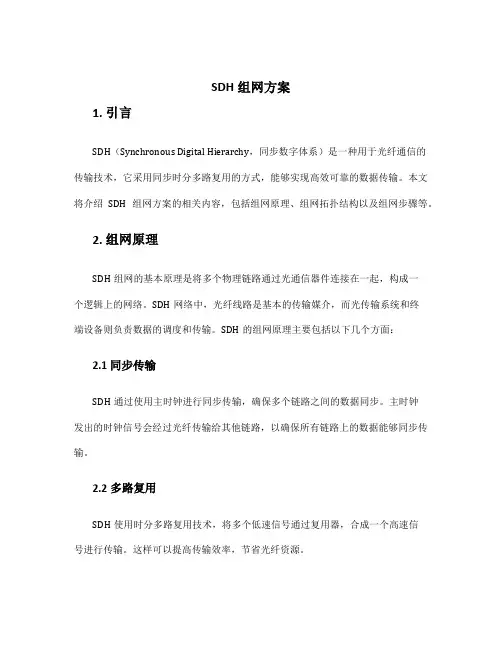

SDH组网方案1. 引言SDH（Synchronous Digital Hierarchy，同步数字体系）是一种用于光纤通信的传输技术，它采用同步时分多路复用的方式，能够实现高效可靠的数据传输。

本文将介绍SDH组网方案的相关内容，包括组网原理、组网拓扑结构以及组网步骤等。

2. 组网原理SDH组网的基本原理是将多个物理链路通过光通信器件连接在一起，构成一个逻辑上的网络。

SDH网络中，光纤线路是基本的传输媒介，而光传输系统和终端设备则负责数据的调度和传输。

SDH的组网原理主要包括以下几个方面：2.1 同步传输SDH通过使用主时钟进行同步传输，确保多个链路之间的数据同步。

主时钟发出的时钟信号会经过光纤传输给其他链路，以确保所有链路上的数据能够同步传输。

2.2多路复用SDH使用时分多路复用技术，将多个低速信号通过复用器，合成一个高速信号进行传输。

这样可以提高传输效率，节省光纤资源。

2.3 光功率控制SDH系统中，光功率的控制是非常重要的。

光功率的过大或过小都会影响传输质量。

因此，SDH系统中通常配备有光功率监测器和调节器，以确保传输信号的稳定性。

3. 组网拓扑结构SDH网络的组网拓扑结构可以根据实际需求进行灵活配置，常见的组网结构包括线性结构、环形结构和网状结构等。

3.1 线性结构线性结构是最简单的SDH组网方式，所有的设备按照一定的顺序依次连接起来，便于管理和维护。

但是线性结构缺乏冗余度，当某个设备出现故障时，整个链路将中断。

3.2 环形结构环形结构将各个设备按照环形连接起来，提供了冗余路径。

当某个设备出现故障时，数据可通过其他路径继续传输，避免了单点故障。

但是环形结构的维护较为复杂，对光纤长度和传输功率要求较高。

3.3 网状结构网状结构是由多个线性结构或环形结构组成，相比于线性结构和环形结构，网状结构具有更高的冗余度。

当某个设备出现故障时，数据可通过其他路径继续传输，同时不会影响整个网络的稳定性。

4. 组网步骤搭建SDH网络需要进行一系列的步骤，以下为一般的组网步骤：4.1 需求分析首先需确定网络的需求，包括传输容量、可用性、可扩展性等方面的需求。

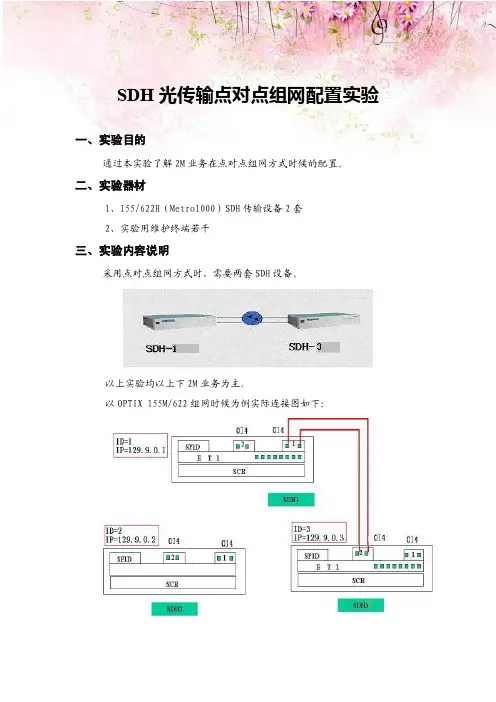

SDH光传输点对点组网配置实验一、实验目的通过本实验了解2M业务在点对点组网方式时候的配置。

二、实验器材1、155/622H（Metro1000）SDH传输设备2套2、实验用维护终端若干三、实验内容说明采用点对点组网方式时，需要两套SDH设备。

以上实验均以上下2M业务为主。

以OPTIX 155M/622组网时候为例实际连接图如下：ODF 光纤配线架连接示意图如下：四、实验步骤注意：1、实验前为避免引起不必要的冲突，参与实验的学生均在实验指导老师的安排下，采用不同的用户名登陆。

用户名密码分配表具体如下：终端编号 登陆用户ID 密码 终端编号 登陆用户ID 密码 1 zd01 sspu01 11 zd11 sspu11 2 zd02 sspu02 12 zd12 sspu12 3 zd03 sspu03 13zd13sspu134 zd04 sspu04 此处省略了从终端14至终端38的用户ID 及密码说明，其对应用户ID 和密码都是依次顺序排下来的，届时学生根据自己所做的位置，依据终端编号来登陆5 zd05 sspu056 zd06 sspu067 zd07 sspu07 39 Zd39 sspu398 zd08 sspu08 40 Zd40 sspu409 zd09 sspu09 41 Zd41 sspu41 10 zd10sspu1042Zd42sspu422、做本实验之前，参与实验学生应对SDH 的原理、命令行有比较深刻的了解。

以下范例是用户名为“szhw ”（密码为nesoft ）所配置的配置命令行 点对点传输实验实验要求：在SHD1的SP1D 支路板的1~`2端口和SHD3的SP1D 支路板的1~2端口之间之间有2M业务连通。

SDH1配置：1）登录网元：#1:login:“szhw”,“nesoft”;其中＃1为网元ID，szhw为用户名，nesoft为密码2）初始化网元设备：:cfg-init-all;在做新的配置前，需要对网元进行初始化操作，清除网元所有数据。

专业实习题目：SDH网络组网、配置、操作和管理及以太网业务配置实验2016-5-13一、实验目的（1）利用ZXONM E300网管组建传输网络，了解SDH传统业务组网配置和网元的配置（2）创建网元，并完成各网元之间的业务配置（3）完成时钟源和公务配置，修改网元网元状态、下载网元数据（4）掌握以太网业务配置二、实验器材（1）ZXONM E300一台；（2）实验终端电脑一台。

三、实验内容（一）SDH传统组网配置及网元配置（1）按照ZXONM E300配置手册将设备与PC机互联；（2）连接网管①使用交叉网线连接网管计算机和网元A子架接口区的网管接口Qx(此步骤跳过)。

②修改网管计算机IP地址为193.55.1.5、掩码为255.255.255.0、网关为193.55.1.18。

（3）创建网元表6-3 各网元信息表网元A B C D E参数网元名称NET01 NET02 NET03 NET04 NET05 网元标识 1 2 3 4 5 网元地址196.1.1.18 196.1.2.18 196.1.3.18 196.1.4.18 196.1.5.18 系统类型ZXMP S200 ZXMP S325 ZXMP S325 ZXMP S3325 ZXMP S200 设备类型ZXMP S200 ZXMP S325 ZXMP S325 ZXMP S325 ZXMP S200 网元类型ADM&REG ADM&REG ADM&REG ADM&REG TM 速率等级STM-4 STM-16 STM-16 STM-16 STM-4 在线/离线离线离线离线离线离线自动建链自动建链自动建链自动建链自动建链自动建链配置子架主子架主子架主子架主子架主子架（4）安装单板①在客户端操作窗口中，双击拓扑图中的网元图标，进入单板管理对话框②所有网元单板安装完成保存后，再次双击该网元，各网元的单板管理对话框中的模拟子架应显示所安装单板（5）建立连接1）在客户端操作窗口中，选择所有网元，单击［设备管理→公共管理→网元间连接配置］菜单项2) 按照表6-7所示的单板连接关系建立光连接表6-7 连接配置表序号始端终端连接类型1 NET01 OL4[1-1-5]端口1 NET02 OL4[1-1-8-3]端口1 双向光连接2 NET01 OL4[1-1-6]端口1 NET03 OL4[1-1-6]端口1 双向光连接3 NET01 OL1[1-1-4]端口1 NET05 OL1[1-1-4]端口1 双向光连接4 NET02 OL4[1-1-6]端口1 NET04 OL4[1-1-8-3]端口1 双向光连接5 NET03 OL4[1-1-8-3]端口1 NET04 OL4[1-1-6]端口1 双向光连接3)验证：在客户端操作窗口的拓扑图中，成功建立光连接的网元图标间有绿色连线相连4)选中所有网元，在客户端操作窗口单击［设备管理→公共管理→网元间连接配置］菜单项，弹出如图6-14所示的连接配置对话框，查询光连接（二）SDH传统组网配置及网元配置（1）时钟源配置确保SDH网络只有一个时钟源，且时钟不成环。

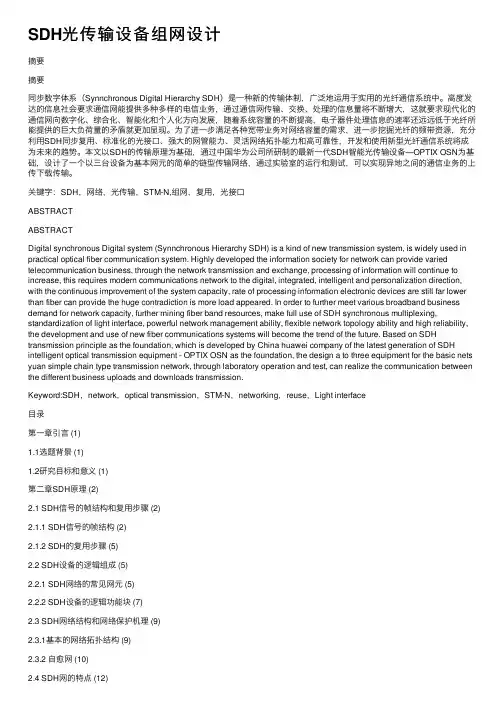

SDH光传输设备组⽹设计摘要摘要同步数字体系（Synnchronous Digital Hierarchy SDH）是⼀种新的传输体制，⼴泛地运⽤于实⽤的光纤通信系统中。

⾼度发达的信息社会要求通信⽹能提供多种多样的电信业务，通过通信⽹传输、交换、处理的信息量将不断增⼤，这就要求现代化的通信⽹向数字化、综合化、智能化和个⼈化⽅向发展，随着系统容量的不断提⾼，电⼦器件处理信息的速率还远远低于光纤所能提供的巨⼤负荷量的⽭盾就更加显现。

为了进⼀步满⾜各种宽带业务对⽹络容量的需求，进⼀步挖掘光纤的频带资源，充分利⽤SDH同步复⽤、标准化的光接⼝、强⼤的⽹管能⼒、灵活⽹络拓扑能⼒和⾼可靠性，开发和使⽤新型光纤通信系统将成为未来的趋势。

本⽂以SDH的传输原理为基础，通过中国华为公司所研制的最新⼀代SDH智能光传输设备—OPTIX OSN为基础，设计了⼀个以三台设备为基本⽹元的简单的链型传输⽹络，通过实验室的运⾏和测试，可以实现异地之间的通信业务的上传下载传输。

关键字：SDH，⽹络，光传输，STM-N,组⽹，复⽤，光接⼝ABSTRACTABSTRACTDigital synchronous Digital system (Synnchronous Hierarchy SDH) is a kind of new transmission system, is widely used in practical optical fiber communication system. Highly developed the information society for network can provide varied telecommunication business, through the network transmission and exchange, processing of information will continue to increase, this requires modern communications network to the digital, integrated, intelligent and personalization direction, with the continuous improvement of the system capacity, rate of processing information electronic devices are still far lower than fiber can provide the huge contradiction is more load appeared. In order to further meet various broadband business demand for network capacity, further mining fiber band resources, make full use of SDH synchronous multiplexing, standardization of light interface, powerful network management ability, flexible network topology ability and high reliability, the development and use of new fiber communications systems will become the trend of the future. Based on SDH transmission principle as the foundation, which is developed by China huawei company of the latest generation of SDH intelligent optical transmission equipment - OPTIX OSN as the foundation, the design a to three equipment for the basic nets yuan simple chain type transmission network, through laboratory operation and test, can realize the communication between the different business uploads and downloads transmission.Keyword:SDH，network，optical transmission，STM-N，networking，reuse，Light interface⽬录第⼀章引⾔ (1)1.1选题背景 (1)1.2研究⽬标和意义 (1)第⼆章SDH原理 (2)2.1 SDH信号的帧结构和复⽤步骤 (2)2.1.1 SDH信号的帧结构 (2)2.1.2 SDH的复⽤步骤 (5)2.2 SDH设备的逻辑组成 (5)2.2.1 SDH⽹络的常见⽹元 (5)2.2.2 SDH设备的逻辑功能块 (7)2.3 SDH⽹络结构和⽹络保护机理 (9)2.3.1基本的⽹络拓扑结构 (9)2.3.2 ⾃愈⽹ (10)2.4 SDH⽹的特点 (12)2.5 SDH传输过程 (13)第三章硬件结构、设备简介 (15)3.1 SDH设备总体介绍 (15)3.2 T2000⽹管系统介绍 (15)3.2.1 T2000⽹管的特点 (15)3.2.2 单站配置 (16)第四章拓扑结构 (18)4.1⽹络拓扑结构图 (18)4.2⽹管实现 (19)4.2.1 组⽹器材 (19)4.2.2内容说明 (20)4.2.3 T2000⽹管实现 (20)第五章结论 (36)5.1 设计总结 (36)参考⽂献.... . (37)致谢 (38)第1章引⾔第⼀章引⾔1.1选题背景随着⼈们⽣活品质的不断提⾼，对通信也提出了更⾼的要求。

OMUX-4多业务SDH光传输设备说明书广州邮科网络设备有限公司2005.41.1 终端型设备终端设备OMUX-4是针对需要较少业务接口应用场合，具有STM-1光接口的标准SDH 终端机，主要用于与汇聚机YKSDH-622连接，构成星形接入网。

它也可以与任何标准的STM-1光接口对接，直接接入骨干网络，或构成点到点的简单网络等。

OMUX-4包括以下机型：表1.1-1 终端型设备机型机型特点基本型4×E1、8*E1@TU-12-1~TU-12-4；百兆以太网@TU-12-5~TU-12-63(非虚级联)；FIT 多种接口插卡自由选择，VC-12可设置，4卡位。

包括：4×E1插卡、8×E1插卡，百兆线速以太网插卡，以太网over N × VC-12 虚级联插卡（N 8），成帧V.35插卡，光线路卡等。

其他特点：♦标准的STM-1光接口，可提供1+1保护、单纤传输、不同波长与发光功率等多种接口选项；♦各种业务接口按标准的SDH映射；♦E1接口满足ITU-T G .703建议，具有在线误码监视和环回测试功能；♦19英寸1U标准机箱；♦-48V直流或~220V交流双模供电。

1.2 汇聚型设备汇聚设备可安装多达16个方向的支路侧STM-1光纤线路接口单元（LIU），用于与终端设备OMUX-4相连，提供点到多点星形光纤接入。

汇聚侧可安装1~2块STM-1网络接口单元（NIU），与骨干层SDH/MSTP网络相连，将16个支路方向的VC-12业务汇聚到上行SDH 信号中。

VC-12承载的业务，可以是E1信号，也可以是以太网（VC-12虚级联，GFP封装），取决于选配的终端设备类型。

LIU也可以是其他业务接口盘，例如E1、以太网、V.35接口等，从而构成具有大量各种业务接口的STM-1设备，用于业务中心，如图2-1所示。

2路上行STM-1既可以独立承载总带宽为126个VC-12的非保护业务，也可以对指定业务实施VC-12级别的子网连接保护（Sub-Network Connection Protection），如图2-2所示。

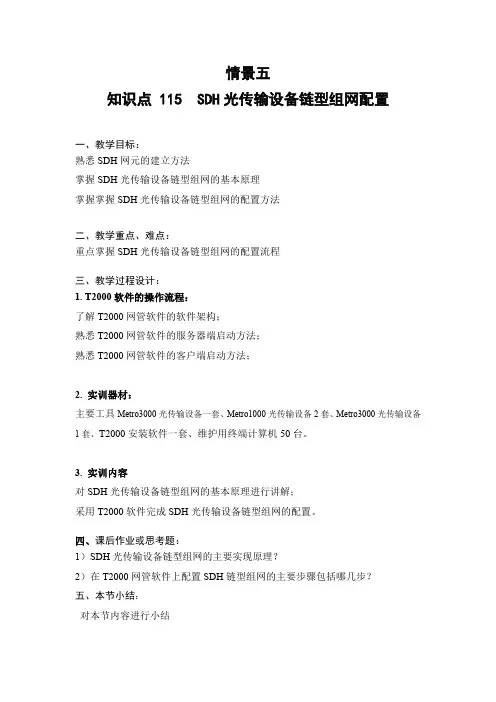

情景五
知识点 115 SDH光传输设备链型组网配置
一、教学目标：
熟悉SDH网元的建立方法
掌握SDH光传输设备链型组网的基本原理
掌握掌握SDH光传输设备链型组网的配置方法
二、教学重点、难点：
重点掌握SDH光传输设备链型组网的配置流程
三、教学过程设计：
1. T2000软件的操作流程：
了解T2000网管软件的软件架构；
熟悉T2000网管软件的服务器端启动方法；
熟悉T2000网管软件的客户端启动方法；
2. 实训器材：
主要工具Metro3000光传输设备一套、Metro1000光传输设备2套、Metro3000光传输设备1套、T2000安装软件一套、维护用终端计算机50台。

3. 实训内容
对SDH光传输设备链型组网的基本原理进行讲解；
采用T2000软件完成SDH光传输设备链型组网的配置。

四、课后作业或思考题：
1）SDH光传输设备链型组网的主要实现原理？
2）在T2000网管软件上配置SDH链型组网的主要步骤包括哪几步？
五、本节小结：
对本节内容进行小结。

情景一：SDH设备链型网组网及数据配置任务描述：某市新增四个传输节点，需要新建一个链型网络以连接这些节点，要求维护人员进行组网方案设计，完成设备安装以及软件设置。

任务分析：SDH的网络拓扑结构中链型网是最简单的一种，就是将网中的所有节点一一串联，而首尾两端开放。

链型网分为无保护链和有保护链（1+1,或者1：1），因此要完成链型组网工程设计及数据配置，首先分析设计条件，根据设计条件进行具体的工程设计，完成设计方案（网络拓扑结构，业务矩阵，时隙安排、系统结构、公务等），然后完成硬件设备安装，最后在网管上完成软件设置（即数据配置）。

相关知识：一.SDH网元类型和SDH的拓扑结构1、SDH网元类型SDH传输网是由不同类型的网元通过光缆线路的连接组成的，通过不同的网元完成SDH网的传送功能：上/下业务、交叉连接业务、网络故障自愈等，下面介绍SDH网中常见网元的特点和基本功能。

●TM终端复用器终端复用器用在网络的终端站点上，例如一条链的两个端点，它是一个双端口器件，如图1所示。

图1 TM模型它的作用是将支路端口的低速信号复用到线路端口的高速信号STM-N中，或从STM-N的信号中分出低速支路信号。

在将低速支路信号复用进STM-N帧时有一个交叉的功能，例如可将支路的一个STM-1信号复用进线路上的STM-16信号中的任意位置上，或支路的2Mbit/s信号可复用到一个STM-1中63个VC12的任一个位置上。

●ADM分/插复用器分/插复用器用于SDH传输网络的转接站点处，例如链的中间结点或环上结点，它是一个三端口的器件，如图2所示。

图2 ADM模型ADM有两个线路端口和一个支路端口。

两个线路端口各接一侧的光缆，每侧收/发共两根光纤，为了描述方便我们将其分为西W向东向E两个线路端口。

ADM的作用是将低速支路信号交叉复用进东或西向线路上去，或从东或西侧线路端口收的线路信号中拆分出低速支路信号。

另外还可将东/西向线路侧的STM-N信号进行交叉连接，一个ADM可等效成两个TM。

实验一：SDH设备硬件认识一、实验目的：通过对SDH传输设备实物的讲解，对OPTIX155/622H设备具体硬件有个大致的了解。

二、实验要求：1、OPTIX 155/622H(METRO1000)设备2套。

2、OPTIX 155/62H(METRO2050)设备1套。

3、维护用终端若干台。

三、实验原理与方案：对实物和终端分组进行现场讲解。

四、实验内容、步骤与结果系统硬件介绍：1、本实验平台为华为公司最新一代SDH光传输设备，采用多ADM技术，根据不同的配置需求，可以同时提供E1、64K语音、10M/100M、34M/45M等多种接口，满足现代通信网对复杂组网的需求。

根据实际需要和配置，目前提供E1、64K语音、10M/100M三种接口。

2、实验终端通过局域网（LAN）采用SEVER/CLIENT方式和光传输网元通讯，并完成对网元业务的设置、数据修改、监视等来达到用户管理的目的。

3、本实验平台提供传输设备为OPTIX 155/622H传输速率为STM-1（即155M）。

（一）、OPTIX 155/622（METRO2050）设备介绍OPTIX155/622网元外形如图所示：OptiX 155/622设备由机柜、子架、风机盒以及若干可选插入式电路板等构成，可灵活配置为终端复用器（TM）、分插复用器（ADM）、再生中继器（REG）。

系统可配置为STM-1单系统或双系统、STM-4单系统或双系统、两者的混合系统，并可实现由STM-1向STM-4的在线升级，又可以通过调整配置以满足网络灵活逐级扩容的需求。

OPTIX155/622硬件构成：1.1 电源盒1.2 子架○1接线区○2挂耳○3插板区○4母板1.2.3 插板区1.2.4 子架接线区的对外接口○1 PDH/SDH 电接口○2同步时钟接口○3数字通信及设备维护接口○4子架电源接口1.2.5 风机盒(二)、OptiX 155/622H（METRO 1000）设备介绍：OptiX 155/622H 是华为技术有限公司根据城域网现状和未来发展趋势，开发的新一代光传输设备，它融SDH (Synchronous Digital Hierarchy)、Ethernet、PDH (Plesiochronous Digital Hierarchy) 等技术为一体，实现了在同一个平台上高效地传送语音和数据业务。

基于SDH光传输的宽带无线智能组网系统设计与实现随着光通信技术的发展，有线通信的数据速率愈来愈高，而随着电脑上网、视频点播等用户需求的增加，特别是云计算、物联网等终端用户的增加，对最后一公里通信通道的带宽要求、分布密度等要求也不断提高。

光纤到户虽能解决固定通信的需求，却无法解决移动通信需求，无论是对电信运营商或对企业专网来说，若使用“光缆到户”方式采集分布在各处的信息和视频图像，其成本往往难以承受。

因此，用无线方式实现长距离、分散点、大容量信息传输，已被提上议事日程。

有了这种应用需求，世界各国竞相研发基于标准的无线宽带系统，同时也促进了无线宽带标准的制定、无线通信产业发展以及应用的不断扩展。

无线网络技术不仅在人们的日常生活和工作中有着至关重要的作用，它对当今社会经济的发展也有很大的推动力。

目前而言，随着宽带网络用户的不断增加，他们对无线网络通信的需求变得更为多样化，传统的宽带无线技术由于传播速度以及信号质量等问题已经远远不能满足人们的需求，目前主要以UHF、无线局域网（WLAN）、4G-LTE等组成的宽带无限智能系统来满足人们日益增长的需求[1]。

本文主要以SDH光传输在宽带网络智能系统中的应用进行研究，并进一步提出在应用中比较常见的问题，加以解决。

1 系统关键技术分析1.1 SDH传输体系SDH 是进行综合信息传送的网络，光端机的容量相对比较大，能够实现线路传输、复接和交换三项功能的统一。

SDH 正式命名是1988 年CCITT（国际电报电话咨询委员会）进行的，自此，SDH 的传输范围拓宽到了微波及卫星传输领域。

SDH 的应用对网络来说实现了业务的实时监控、网络的动态维护等各种功能，使得网络得资源的利用率在一定的程度上有所提高、同时管理的费用和维护网络的费用也相应的降低、网咯运行更加的稳定和可靠，所以对于SDH 的研究是现在信息领域以及传输技术这两个方面都是研究的主流和热点。

SDH 的特点分析：（1）SDH 具有国际统一的帧结构，数据传输的速率以及光路的接口等都是符合国际标准，所以SDH 横向的兼容性是非常好的，对新业务信号的接收可以做到有效的容纳，网络的可靠性很好。
