光传输设备介绍

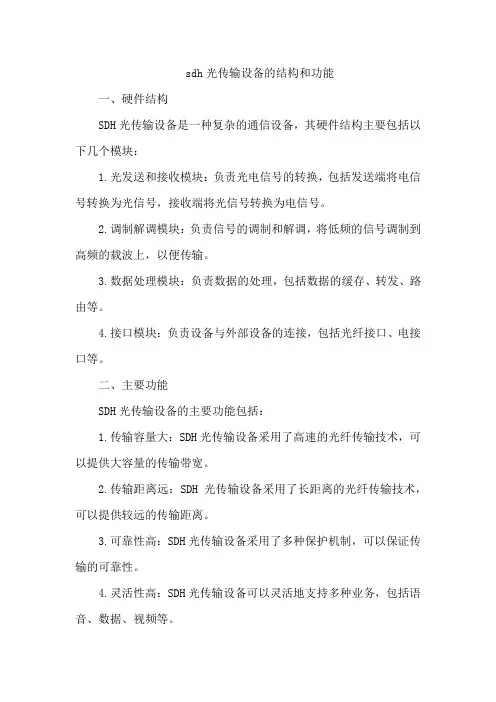

sdh光传输设备的结构和功能一、硬件结构SDH光传输设备是一种复杂的通信设备，其硬件结构主要包括以下几个模块：1.光发送和接收模块：负责光电信号的转换，包括发送端将电信号转换为光信号，接收端将光信号转换为电信号。

2.调制解调模块：负责信号的调制和解调，将低频的信号调制到高频的载波上，以便传输。

3.数据处理模块：负责数据的处理，包括数据的缓存、转发、路由等。

4.接口模块：负责设备与外部设备的连接，包括光纤接口、电接口等。

二、主要功能SDH光传输设备的主要功能包括：1.传输容量大：SDH光传输设备采用了高速的光纤传输技术，可以提供大容量的传输带宽。

2.传输距离远：SDH光传输设备采用了长距离的光纤传输技术，可以提供较远的传输距离。

3.可靠性高：SDH光传输设备采用了多种保护机制，可以保证传输的可靠性。

4.灵活性高：SDH光传输设备可以灵活地支持多种业务，包括语音、数据、视频等。

5.可扩展性强：SDH光传输设备可以方便地进行扩容和升级。

三、其他功能特性SDH光传输设备还具有以下功能特性：1.多业务支持：SDH光传输设备可以同时支持多种业务，如语音、数据、视频等，可以灵活地满足不同的业务需求。

2.QoS保障：SDH光传输设备可以提供高质量的服务，通过不同的优先级队列来保证不同业务的质量。

3.安全可靠：SDH光传输设备具有较高的安全可靠性，可以保护数据的安全。

4.可管理性：SDH光传输设备提供了完善的管理功能，包括配置管理、故障管理、性能管理等，方便用户进行设备的维护和管理。

5.节能环保：SDH光传输设备采用了高效的能源利用技术，可以降低能源消耗，同时符合环保要求。

光传输设备介绍1. 引言随着通信技术的发展，光纤通信已成为现代通信的核心。

光传输设备是光纤通信系统中的重要组成部分，它负责将光信号从发送端传输到接收端。

本文将介绍光传输设备的基本原理、分类以及应用领域。

2. 光传输设备的基本原理光传输设备基于光纤通信系统的基本原理工作。

光传输设备将电信号转换为光信号，通过光纤传输，再将光信号转换为电信号。

2.1 发送端光传输设备的发送端将电信号转换为光信号。

这一过程称为光电转换。

发送端包括以下几个主要组件：•光源：用于产生光信号的光源，常见的光源包括激光器和LED。

•调制器：用于调制光源产生的连续波信号，将其转换为携带信息的光脉冲信号。

2.2 光纤传输光传输设备通过光纤将光信号传输到接收端。

光纤是一种利用光波在介质中传播的特性进行信号传输的技术。

2.3 接收端光传输设备的接收端将光信号转换为电信号。

这一过程称为光电转换。

接收端包括以下几个主要组件：•探测器：用于接收光信号，并将其转换为电信号。

•放大器：用于放大电信号，以提高信号的传输质量和距离。

3. 光传输设备的分类根据不同的应用需求，光传输设备可以分为不同的类型。

以下是几种常见的光传输设备：3.1 发光二极管（LED）发光二极管是一种常见的光源，其优点是价格便宜、功耗低。

然而，由于发光二极管的频谱宽度较宽，带宽较窄，因此在高速数据传输方面的应用受到一定的限制。

3.2 激光器激光器是一种高强度、高聚束度和窄带宽的光源。

激光器具有较高的频谱纯度和功率密度，适用于高速数据传输和远距离传输。

3.3 光放大器光放大器是一种用于放大光信号的设备。

它可以提高光信号的传输质量和距离。

光放大器通常被用于光纤通信系统的中继站点。

3.4 光开关光开关是一种用于控制光信号传输路径的设备。

它可以实现光信号的快速切换和选择，适用于多光源系统和光网络的路由功能。

4. 光传输设备的应用领域光传输设备在许多领域都有广泛的应用。

以下是几个主要的应用领域：4.1 通信领域光传输设备在通信领域中起着关键作用。

sdh光传输设备1. 简介SDH（Synchronous Digital Hierarchy）光传输设备是一种能够高效地传输数据和语音信号的通信设备。

其基本原理是利用光纤作为传输介质，将数字信号进行分割、调度和复用，实现信号的高速传输。

2. SDH的原理SDH技术通过将传输数据划分为不同的容量单位，采用多层次的调度方法进行传输。

其原理如下：•时钟同步：SDH传输系统需要在发射端和接收端进行时钟同步，以保证数据的同步传输。

SDH设备会通过网络同步协议来实现时钟同步。

•容量划分：SDH通过将传输容量划分为不同层次（STM-1，STM-4，STM-16等），对数据进行分组和复用。

每个层次的容量都是前一个层次的整数倍。

•复用和调度：SDH设备会将不同来源的数据进行复用，并根据传输需求进行调度。

通过交叉连接和通道划分，SDH可以实现多个信号的同时传输。

•容错恢复：SDH设备提供了多种方式的容错恢复机制，包括路径保护、线路保护、设备保护等。

这些机制可以提高系统的可靠性和可用性。

3. SDH的特点SDH作为一种成熟的光传输技术，具有以下特点：•高带宽：SDH能够以光纤传输的方式实现高速数据传输，满足大容量数据和语音传输的需求。

•可靠性：SDH设备采用了多种容错恢复机制，可以在出现故障时对信号进行快速切换，保证用户的通信质量。

•灵活性：SDH系统支持对不同类型的信号进行复用和调度，可以实现灵活的网络配置和管理。

•兼容性：SDH设备与传统的PDH设备相兼容，可以与现有的通信设备无缝衔接，逐步实现网络的升级。

4. 应用领域SDH光传输设备在通信领域具有广泛的应用，包括：•电信运营商：SDH设备是电信运营商建设骨干网的主要设备，用于传输电话、宽带数据和视频等各种业务。

•企业网络：大型企业通常会建设自己的数据中心，利用SDH设备进行数据的长距离传输和跨地域连接。

•军事通信：军队通信系统对通信的可靠性和安全性要求很高，SDH 设备能够满足这些要求，被广泛应用于军事通信中。

otn原理及设备介绍OTN原理及设备介绍。

OTN（Optical Transport Network）是一种新型的光传输网络，它是一种高速、大容量、多业务集成的光传输网络，是目前光传输网的发展方向之一。

OTN技术的发展，为光传输网的快速发展提供了技术支持，同时也为网络运营商提供了更加灵活、高效的网络建设和运营方式。

一、OTN原理。

OTN是一种基于光传输的网络技术，其原理主要包括三个方面，光传输、光交换和光监控。

在光传输方面，OTN通过光纤传输数据，充分利用了光纤的高速传输特性，实现了高速、大容量的数据传输。

在光交换方面，OTN通过光交换设备实现了不同光信号之间的交换和转接，从而实现了多业务集成的功能。

在光监控方面，OTN通过光监控设备对光信号进行实时监测和管理，保障了网络的稳定和可靠性。

二、OTN设备介绍。

1. OTN传输设备。

OTN传输设备是OTN网络的核心设备，主要包括光传输设备、光交换设备和光监控设备。

光传输设备主要负责光信号的传输和放大，保障光信号的传输质量。

光交换设备主要负责光信号的交换和转接，实现多业务集成。

光监控设备主要负责光信号的实时监测和管理，保障网络的稳定和可靠性。

2. OTN光模块。

OTN光模块是OTN设备的重要组成部分，主要包括光接收模块和光发送模块。

光接收模块主要负责接收光信号并将其转换为电信号，以便进行后续处理。

光发送模块主要负责将电信号转换为光信号并进行发送，实现了光信号的传输。

3. OTN光纤。

OTN光纤是OTN网络的传输介质，其主要特点是传输速度快、传输距离远、传输容量大。

OTN光纤的使用，为OTN网络的高速、大容量传输提供了可靠的传输保障。

4. OTN光交换设备。

OTN光交换设备是OTN网络的重要设备，主要负责光信号的交换和转接，实现了多业务集成的功能。

OTN光交换设备的使用，为网络运营商提供了更加灵活、高效的网络建设和运营方式。

5. OTN光监控设备。

OTN光监控设备是OTN网络的重要设备，主要负责光信号的实时监测和管理，保障了网络的稳定和可靠性。

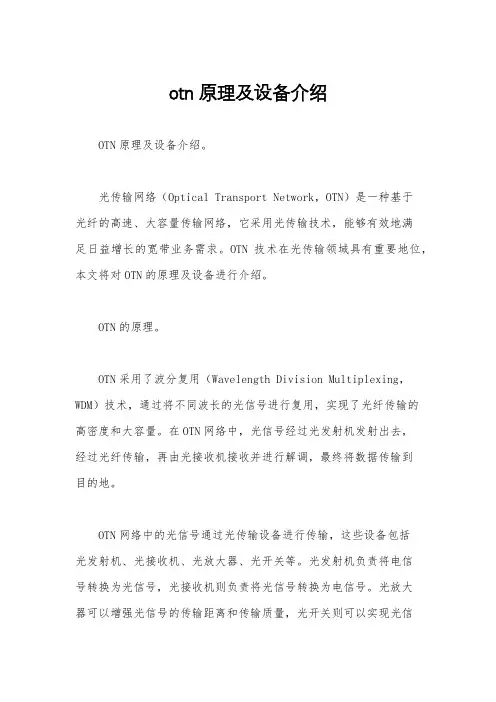

otn原理及设备介绍OTN原理及设备介绍。

光传输网络（Optical Transport Network，OTN）是一种基于光纤的高速、大容量传输网络，它采用光传输技术，能够有效地满足日益增长的宽带业务需求。

OTN技术在光传输领域具有重要地位，本文将对OTN的原理及设备进行介绍。

OTN的原理。

OTN采用了波分复用（Wavelength Division Multiplexing，WDM）技术，通过将不同波长的光信号进行复用，实现了光纤传输的高密度和大容量。

在OTN网络中，光信号经过光发射机发射出去，经过光纤传输，再由光接收机接收并进行解调，最终将数据传输到目的地。

OTN网络中的光信号通过光传输设备进行传输，这些设备包括光发射机、光接收机、光放大器、光开关等。

光发射机负责将电信号转换为光信号，光接收机则负责将光信号转换为电信号。

光放大器可以增强光信号的传输距离和传输质量，光开关则可以实现光信号的灵活调度和保护切换。

OTN的设备介绍。

1. 光发射机。

光发射机是OTN网络中的重要设备，它能够将电信号转换为光信号，并通过光纤进行传输。

光发射机通常采用半导体激光器作为光源，具有高速、稳定的特点。

同时，光发射机还配备了调制器和驱动电路，能够实现对光信号的调制和控制。

2. 光接收机。

光接收机是OTN网络中的另一重要设备，它能够将光信号转换为电信号，并进行解调和处理。

光接收机的核心部件是光探测器，它能够将接收到的光信号转换为电流信号，并经过放大和滤波后输出。

光接收机还配备了解调器和接收电路，能够实现对光信号的解调和恢复。

3. 光放大器。

光放大器是OTN网络中的重要辅助设备，它能够增强光信号的传输距离和传输质量。

光放大器通常采用掺铒光纤放大器（EDFA）或半导体光放大器（SOA），能够实现对光信号的快速放大和放大增益的精确控制。

4. 光开关。

光开关是OTN网络中的关键设备，它能够实现光信号的灵活调度和保护切换。

光开关通过控制光信号的路由和切换，能够实现对光网络的动态管理和故障恢复。

sdh光传输设备概述SDH（同步数字体系，Synchronous Digital Hierarchy）光传输设备是一种用于在光纤通信网络中进行高速数据传输的装置。

SDH技术是目前在光纤通信领域使用最广泛的技术之一，具有高可靠性、高性能和高扩展性的特点。

本文将详细介绍SDH光传输设备的原理、工作模式以及应用领域。

原理SDH光传输设备采用的是同步传输技术，在数据传输过程中保持发送端和接收端的时钟同步。

这种同步传输技术可以有效地提高传输速率和传输质量。

SDH设备中最基本的单元是STM-1（Synchronous Transport Module level 1），其传输速率为155.52 Mbps。

SDH采用了层次化的结构，可以将各个STM-1级别的设备进行级联，以实现更高的传输速率。

SDH光传输设备的工作原理可简单描述为：将传入的数据流转换为STM-1的数据帧，然后经过光纤传输到接收端，接收端再将数据帧还原为原始数据。

在数据传输过程中，SDH设备会对数据进行编码、解码、检错和纠错等处理，以确保数据的可靠传输。

工作模式SDH光传输设备有两种主要的工作模式：点对点连接模式和环状连接模式。

1.点对点连接模式：这种模式下，SDH设备之间通过光纤直接连接，数据从发送端传输到接收端。

这种连接方式可以实现高速、稳定的数据传输，被广泛应用于电信运营商、数据中心等场景。

2.环状连接模式：在环状SDH网络中，多个SDH设备通过光纤形成一个环状拓扑结构，数据可以通过多个路径传输。

这种环状结构具有较强的容错能力，一旦某个节点故障，数据可以通过其他路径继续传输，不会造成整个网络的中断。

应用领域SDH光传输设备在光纤通信领域有着广泛的应用。

以下是一些主要的应用领域：1.电信运营商：SDH光传输设备被广泛应用于电信运营商的光纤通信网络中，用于实现高速、可靠的数据传输。

它可以支持语音、数据、视频等多种业务类型，并且具有较高的传输速率和较低的传输时延。

光传输设备介绍光传输设备是一种用于光纤通信和光网络中传输光信号的设备。

它可以将光信号从一个地方传输到另一个地方，用于电话、互联网、有线电视和其他通信服务。

光传输设备主要包括光发射器、光接收器、光调制器和光解调器等。

光发射器用于产生光信号，光接收器用于接收光信号，光调制器用于调制光信号的强度和频率，光解调器用于解调光信号。

通过这些设备的配合，光信号可以在光纤中进行高效、快速、长距离的传输。

光传输设备的优势主要包括高速传输、大容量、低损耗和抗干扰能力强等特点。

它可以实现大量数据的传输，适用于高速互联网、视频会议和其他大容量数据传输场景。

随着通信技术的不断发展，光传输设备也在不断升级和改进，例如采用了更先进的光器件、更高的传输速率和更低的能耗等技术。

未来，光传输设备将继续发挥着重要的作用，为人们提供更快速、更可靠的通信服务。

光传输设备在现代通信系统中扮演着至关重要的角色。

它们有效地传输光信号，为人类社会的互联互通提供了极大的便利。

随着科技的不断进步和通信需求的不断增长，光传输设备的研发和应用也日益受到重视。

在这篇文章中，我们将进一步探讨光传输设备的特点、技术和未来发展趋势。

一、光传输设备的特点光传输设备具有许多独特的特点，使得其在通信系统中得到了广泛的应用。

首先，光传输设备具有高速传输的特点。

由于光信号传输的速度极快，因此能够满足现代通信系统对高速传输的需求。

其次，光传输设备具有大容量的特点。

光纤本身就具有较大的传输带宽，再加上光传输设备本身的技术优势，可以实现大容量的数据传输。

此外，光传输设备具有低损耗和抗干扰能力强的特点，这使得光传输设备能够在长距离传输中保持信号质量，同时能够应对各种干扰源。

二、光传输设备的技术光传输设备的技术主要包括光器件、光模块以及相关的光纤电缆。

光器件是光传输设备的核心部件，其质量和性能直接决定了光传输设备的整体性能。

而光模块则是将光器件组装成一个完整的工作模块，方便在通信系统中使用。

SDH设备硬件总体介绍一、实验目的通过对SDH传输设备实物的讲解，让学生对OPTIX155/622、OPTIX155/622H和OPTIX 2500+设备具体硬件有个大致的了解。

二、实验器材1、OPTIX 155/622设备3套。

2、OPTIX 2500+设备3套3、OPTIX155H设备10套4、维护用终端35台。

三、实验内容说明对实物和终端分组进行现场讲解。

四、实验步骤系统硬件介绍：1、本实验平台为华为公司最新一代SDH光传输设备，采用多ADM技术，根据不同的配置需求，可以同时提供E1、64K语音、10M/100M、34M/45M等多种接口，满足现代通信网对复杂组网的需求。

根据实际需要和配置，目前提供E1、64K语音、10M/100M三种接口。

2、实验终端通过局域网（LAN）采用SEVER/CLIENT方式和光传输网元通讯，并完成对网元业务的设置、数据修改、监视等来达到用户管理的目的。

3、本实验平台提供三种传输设备，OPTIX 155/622、OPTIX155/622H和OPTIX2500+，OPTIX 155/622传输速率为155M和622M、OPTIX155/622H传输速率为155M, OPTIX2500+传输速率为为155M和2.5G。

（一）、OPTIX 155/622设备介绍OPTIX155/622网元外形如图一所示：OptiX 155/622设备由机柜、子架、风机盒以及若干可选插入式电路板等构成，可灵活配置为终端复用器（TM）、分插复用器（ADM）、再生中继器（REG）。

系统可配置为STM-1单系统或双系统、STM-4单系统或双系统、两者的混合系统，并可实现由STM-1向STM-4的在线升级，又可以通过调整配置以满足网络灵活逐级扩容的需求。

本传输实验平台采用三套OPTIX 155/622 SDH光传输设备，因每个传输设备（也简称网元）硬件配置基本都一样，所以只需介绍其中一个即可。

中兴常用光传输设备介绍中兴通讯是全球领先的一体化通信解决方案提供商，提供了一系列的光传输设备。

光传输设备是指通过光纤进行高速数据传输的设备，它们在光纤通信中起到至关重要的作用。

以下将对中兴常用的光传输设备进行详细介绍。

1.OTN设备光传送网（Optical Transport Network，OTN）是一种基于波分复用技术的光传输技术，它通过将多个光信号进行波分复用，分时复用和分波复用，实现高速率的数据传输。

中兴的OTN设备可以提供高达1Tbps的传输容量，支持灵活的容量配置和灵活的光纤接口，能够满足不同场景下的需求。

2.传送网DWDM设备密集波分复用技术（Dense Wavelength Division Multiplexing，DWDM）是一种通过在光纤中同时传输不同波长的光信号来实现高容量传输的技术。

中兴的DWDM设备在光传输中起到关键作用，它能够将多个不同波长的光信号合并在一条光纤中传输，从而大幅提高传输的容量和效率。

3.光传输系统中兴的光传输系统是一个完整的光传输解决方案，它包括了OTN设备、DWDM设备、光放大器、光纤传输电路等。

光传输系统能够提供高速、高容量和高可靠性的数据传输服务。

中兴的光传输系统还支持软件定义网络（Software Defined Networking，SDN）和网络功能虚拟化（Network Function Virtualization，NFV）技术，可以实现网络的灵活配置和管理。

4.光放大器中兴的光放大器是一种能够增强和放大光信号的设备，它能够在长距离传输中提供稳定的信号增益。

中兴的光放大器分为两种类型：光纤放大器和半导体光放大器。

光纤放大器主要用于长距离传输，而半导体光放大器主要用于中短距离传输。

5.光交换设备中兴的光交换设备是一种能够实现灵活的光路调度和交织的设备，它能够实现多条光路之间的切换和互联。

中兴的光交换设备具有低延迟、高效率和高可靠性的特点，能够满足高速传输和大容量传输的需求。
