几种测厚仪的测量方法及原理

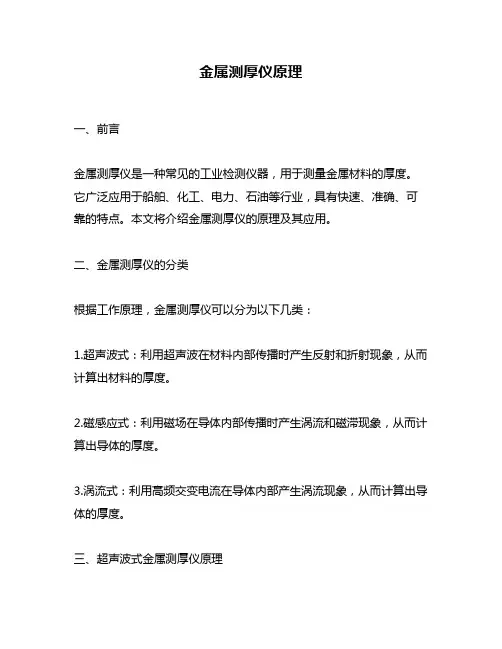

金属测厚仪原理一、前言金属测厚仪是一种常见的工业检测仪器，用于测量金属材料的厚度。

它广泛应用于船舶、化工、电力、石油等行业，具有快速、准确、可靠的特点。

本文将介绍金属测厚仪的原理及其应用。

二、金属测厚仪的分类根据工作原理，金属测厚仪可以分为以下几类：1.超声波式：利用超声波在材料内部传播时产生反射和折射现象，从而计算出材料的厚度。

2.磁感应式：利用磁场在导体内部传播时产生涡流和磁滞现象，从而计算出导体的厚度。

3.涡流式：利用高频交变电流在导体内部产生涡流现象，从而计算出导体的厚度。

三、超声波式金属测厚仪原理超声波式金属测厚仪是一种常见的金属测量仪器。

其工作原理基于超声波在材料中传播时发生反射和折射现象。

当超声波穿过材料时，会遇到材料的两个界面，即材料与空气或其他介质的交界处。

这时，一部分超声波会被反射回来，另一部分则会穿过材料并被折射出去。

超声波在材料中传播的速度取决于材料的密度和弹性模量。

因此，通过测量超声波在材料中传播的时间和速度，可以计算出材料的厚度。

具体来说，测量步骤如下：1.将超声波探头放置在待测物体表面上，并施加适当的压力。

2.发射一束超声波穿过物体，并记录其从发射到接收所需的时间。

3.根据已知的超声波速度和时间差计算出物体的厚度。

四、磁感应式金属测厚仪原理磁感应式金属测厚仪是一种利用磁场在导体内部传播时产生涡流和磁滞现象来测量导体厚度的仪器。

其工作原理基于法拉第电磁感应定律和涡流效应。

当交变电流通过线圈时，会产生一个交变磁场。

如果将线圈放置在导体表面上，交变磁场将在导体内部产生涡流。

这些涡流会产生一个反向的磁场，与线圈产生的磁场相互作用，从而导致线圈电感发生变化。

通过测量线圈电感的变化，可以计算出导体的厚度。

具体来说，测量步骤如下：1.将磁感应式金属测厚仪放置在待测物体表面上，并施加适当的压力。

2.发射一束交变电流穿过待测物体，并记录线圈电感的变化。

3.根据已知的线圈参数和电感变化计算出物体的厚度。

超声波测厚仪的检测方法超声波测厚仪是一种常用的非破坏性检测仪器，用于测量各种材料的厚度。

它的工作原理是利用超声波在材料中传播的速度和反射特性来测量材料的厚度。

下面将介绍超声波测厚仪的检测方法。

一、准备工作在使用超声波测厚仪之前，需要进行一些准备工作。

首先，需要将测量仪器校准到零点，以确保测量的准确性。

其次，需要选择合适的探头和测试频率，以适应不同材料的测量需求。

最后，需要将被测材料表面清洁干净，以确保超声波能够顺畅地传播。

二、测量方法1. 单面测量法单面测量法是最常用的测量方法，适用于单层材料的测量。

具体操作步骤如下：（1）将探头贴紧被测材料表面，使其与被测材料垂直。

（2）按下测量键，开始测量。

（3）测量完成后，读取显示屏上的测量结果。

2. 双面测量法双面测量法适用于双层材料的测量，如涂层、涂料等。

具体操作步骤如下：（1）将探头贴紧被测材料表面，使其与被测材料垂直。

（2）按下测量键，开始测量。

（3）将探头翻转过来，再次贴紧被测材料表面，进行第二次测量。

（4）测量完成后，读取显示屏上的测量结果。

3. 多点测量法多点测量法适用于需要测量多个点的情况，如管道、容器等。

具体操作步骤如下：（1）选择需要测量的点位，将探头贴紧被测材料表面，使其与被测材料垂直。

（2）按下测量键，开始测量。

（3）移动探头到下一个测量点位，重复上述操作。

（4）测量完成后，读取显示屏上的测量结果。

三、注意事项在使用超声波测厚仪进行测量时，需要注意以下事项：1. 测量时要保持探头与被测材料表面垂直，以确保测量结果准确。

2. 测量时要保持探头与被测材料表面贴紧，以确保超声波能够顺畅地传播。

3. 测量时要选择合适的探头和测试频率，以适应不同材料的测量需求。

4. 测量时要将被测材料表面清洁干净，以确保超声波能够顺畅地传播。

5. 测量时要注意安全，避免探头碰撞到硬物或者被测材料表面有锐利的物体。

总之，超声波测厚仪是一种非常实用的检测仪器，可以广泛应用于各种材料的厚度测量。

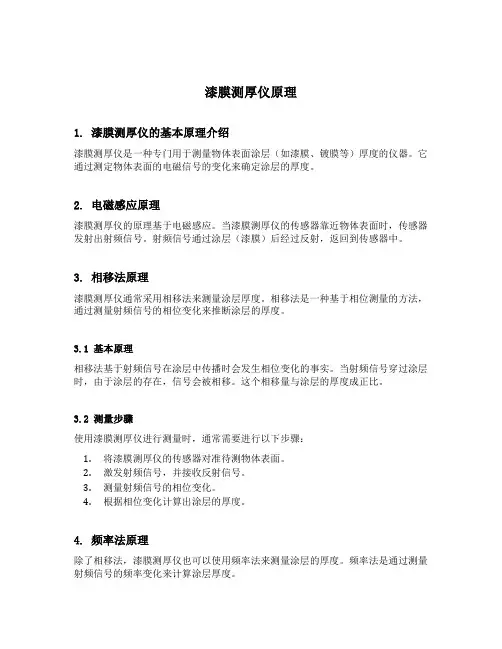

漆膜测厚仪原理1. 漆膜测厚仪的基本原理介绍漆膜测厚仪是一种专门用于测量物体表面涂层（如漆膜、镀膜等）厚度的仪器。

它通过测定物体表面的电磁信号的变化来确定涂层的厚度。

2. 电磁感应原理漆膜测厚仪的原理基于电磁感应。

当漆膜测厚仪的传感器靠近物体表面时，传感器发射出射频信号。

射频信号通过涂层（漆膜）后经过反射，返回到传感器中。

3. 相移法原理漆膜测厚仪通常采用相移法来测量涂层厚度。

相移法是一种基于相位测量的方法，通过测量射频信号的相位变化来推断涂层的厚度。

3.1 基本原理相移法基于射频信号在涂层中传播时会发生相位变化的事实。

当射频信号穿过涂层时，由于涂层的存在，信号会被相移。

这个相移量与涂层的厚度成正比。

3.2 测量步骤使用漆膜测厚仪进行测量时，通常需要进行以下步骤：1.将漆膜测厚仪的传感器对准待测物体表面。

2.激发射频信号，并接收反射信号。

3.测量射频信号的相位变化。

4.根据相位变化计算出涂层的厚度。

4. 频率法原理除了相移法，漆膜测厚仪也可以使用频率法来测量涂层的厚度。

频率法是通过测量射频信号的频率变化来计算涂层厚度。

4.1 基本原理频率法通过测量射频信号在涂层中传播的时间和涂层的速度来推断涂层的厚度。

当射频信号穿过涂层时，会被延迟一段时间，这个延迟时间与涂层的厚度成正比。

4.2 测量步骤使用漆膜测厚仪进行测量时，使用频率法需要进行以下步骤：1.将漆膜测厚仪的传感器对准待测物体表面。

2.激发射频信号，并接收反射信号。

3.测量射频信号的频率变化。

4.根据频率变化计算出涂层的厚度。

5. 使用漆膜测厚仪的注意事项在使用漆膜测厚仪时，需要注意以下事项：1.确保传感器与物体表面的贴合度良好，以防止外界干扰和测量误差。

2.在测量前，检查传感器的校准状态，并进行必要的校准调整。

3.根据实际情况选择相移法或频率法进行测量，以获得准确的测量结果。

4.注意避免涂层表面有污物、氧化层等影响测量的因素，以确保测量结果准确可靠。

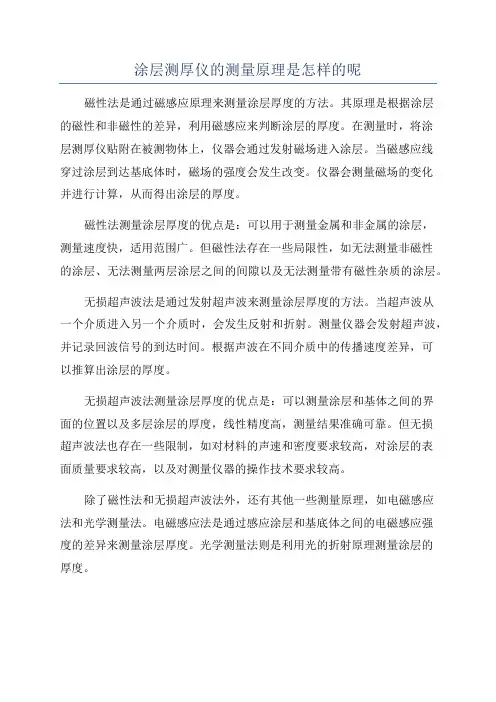

涂层测厚仪的测量原理是怎样的呢磁性法是通过磁感应原理来测量涂层厚度的方法。

其原理是根据涂层的磁性和非磁性的差异，利用磁感应来判断涂层的厚度。

在测量时，将涂层测厚仪贴附在被测物体上，仪器会通过发射磁场进入涂层。

当磁感应线穿过涂层到达基底体时，磁场的强度会发生改变。

仪器会测量磁场的变化并进行计算，从而得出涂层的厚度。

磁性法测量涂层厚度的优点是：可以用于测量金属和非金属的涂层，测量速度快，适用范围广。

但磁性法存在一些局限性，如无法测量非磁性的涂层、无法测量两层涂层之间的间隙以及无法测量带有磁性杂质的涂层。

无损超声波法是通过发射超声波来测量涂层厚度的方法。

当超声波从一个介质进入另一个介质时，会发生反射和折射。

测量仪器会发射超声波，并记录回波信号的到达时间。

根据声波在不同介质中的传播速度差异，可以推算出涂层的厚度。

无损超声波法测量涂层厚度的优点是：可以测量涂层和基体之间的界面的位置以及多层涂层的厚度，线性精度高，测量结果准确可靠。

但无损超声波法也存在一些限制，如对材料的声速和密度要求较高，对涂层的表面质量要求较高，以及对测量仪器的操作技术要求较高。

除了磁性法和无损超声波法外，还有其他一些测量原理，如电磁感应法和光学测量法。

电磁感应法是通过感应涂层和基底体之间的电磁感应强度的差异来测量涂层厚度。

光学测量法则是利用光的折射原理测量涂层的厚度。

无论采用哪种测量原理，涂层测厚仪的使用都需要根据实际情况选择适合的方法，并进行正确的操作和校准。

同时，不同原理的测量仪器也有各自的优缺点，需要根据具体需求进行选择。

测厚仪检测的方法测厚仪是一种用于测量物体厚度的设备，它广泛应用于制造业、建筑工程和其他领域。

测厚仪的主要原理是通过测量信号的传播时间或干涉原理来确定物体的厚度。

以下将详细介绍几种常见的测厚仪检测方法：1.超声测厚法：超声测厚法是最常用的测量方法之一、它通过将超声波传送到被测物体内部，然后通过接收反射回来的超声波信号来测量物体的厚度。

超声波在不同材料中传播速度不同，因此可以通过测量超声波传播时间来计算物体的厚度。

超声测厚法适用于大部分材料，包括金属、塑料、橡胶等。

它具有测量精度高、无需对被测物体进行破坏性处理等优点。

2.电磁感应测厚法：电磁感应测厚法是通过测量感应电磁场的变化来确定物体的厚度。

它通过放置一个电磁感应探头在被测物体表面，然后将交流电流或交变磁场施加到探头上，测量感应电流或电磁场强度的变化来计算物体的厚度。

电磁感应测厚法适用于导电性材料的测量，如金属。

它具有操作简便、测量速度快等优点。

3.光干涉测厚法：光干涉测厚法是利用光的干涉原理来测量物体的厚度。

它通过将一束光射入被测物体上表面，然后根据反射光和透射光之间的相位差来计算物体的厚度。

干涉图案通常通过干涉仪来测量和分析。

光干涉测厚法适用于透明材料的测量，如玻璃、塑料等。

它具有测量精度高、非接触式测量等优点。

4.X射线测厚法：X射线测厚法是利用X射线的透射特性来测量物体的厚度。

它通过将X射线通过被测物体，然后通过检测透射X射线的强度来计算物体的厚度。

X射线的透射强度与物体的厚度成正比。

X射线测厚法适用于金属和非金属材料的测量。

它具有测量速度快、非接触式测量等优点，但对辐射安全要求高。

总结：以上介绍了几种常见的测厚仪检测方法，包括超声测厚法、电磁感应测厚法、光干涉测厚法和X射线测厚法。

不同的方法适用于不同类型的材料和厚度范围。

在选择测厚仪检测方法时，需要根据被测物体的特性和所需测量的精度来确定适合的方法。

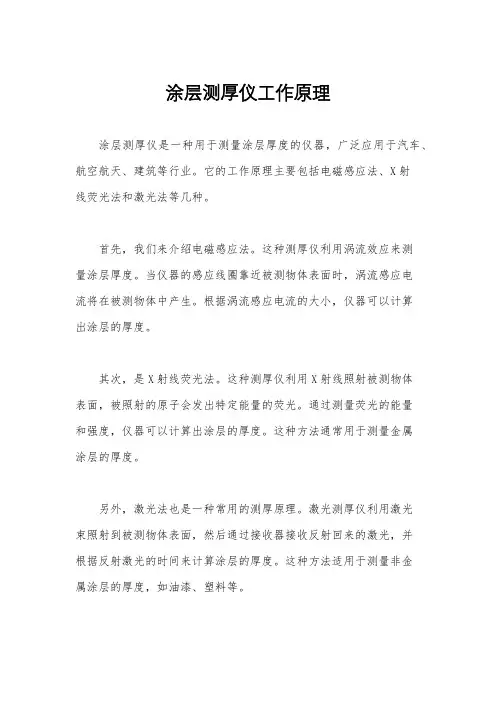

涂层测厚仪工作原理涂层测厚仪是一种用于测量涂层厚度的仪器，广泛应用于汽车、航空航天、建筑等行业。

它的工作原理主要包括电磁感应法、X射线荧光法和激光法等几种。

首先，我们来介绍电磁感应法。

这种测厚仪利用涡流效应来测量涂层厚度。

当仪器的感应线圈靠近被测物体表面时，涡流感应电流将在被测物体中产生。

根据涡流感应电流的大小，仪器可以计算出涂层的厚度。

其次，是X射线荧光法。

这种测厚仪利用X射线照射被测物体表面，被照射的原子会发出特定能量的荧光。

通过测量荧光的能量和强度，仪器可以计算出涂层的厚度。

这种方法通常用于测量金属涂层的厚度。

另外，激光法也是一种常用的测厚原理。

激光测厚仪利用激光束照射到被测物体表面，然后通过接收器接收反射回来的激光，并根据反射激光的时间来计算涂层的厚度。

这种方法适用于测量非金属涂层的厚度，如油漆、塑料等。

无论是哪种原理，涂层测厚仪的工作都离不开精密的传感器和先进的数据处理技术。

传感器的精度和稳定性直接影响着测量的准确性，而数据处理技术的先进程度则决定了仪器的性能优劣。

在使用涂层测厚仪时，我们需要注意一些问题。

首先，要选择合适的测量原理，根据被测物体的材料和涂层类型来选择合适的仪器。

其次，要保证仪器的传感器处于良好的状态，避免受到外界干扰。

最后，要根据仪器的使用说明进行正确的操作，以确保测量结果的准确性。

总的来说，涂层测厚仪通过电磁感应法、X射线荧光法和激光法等原理来测量涂层的厚度，具有广泛的应用前景。

随着材料科学和技术的不断发展，涂层测厚仪的工作原理和性能也将不断得到改进和提升，为各行各业提供更加精准和可靠的涂层厚度测量技服。

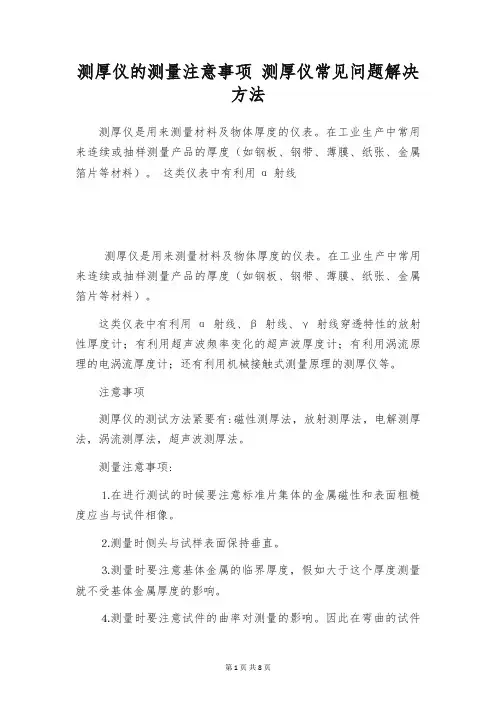

测厚仪的测量注意事项测厚仪常见问题解决方法测厚仪是用来测量材料及物体厚度的仪表。

在工业生产中常用来连续或抽样测量产品的厚度（如钢板、钢带、薄膜、纸张、金属箔片等材料）。

这类仪表中有利用α射线测厚仪是用来测量材料及物体厚度的仪表。

在工业生产中常用来连续或抽样测量产品的厚度（如钢板、钢带、薄膜、纸张、金属箔片等材料）。

这类仪表中有利用α射线、β射线、γ射线穿透特性的放射性厚度计；有利用超声波频率变化的超声波厚度计；有利用涡流原理的电涡流厚度计；还有利用机械接触式测量原理的测厚仪等。

注意事项测厚仪的测试方法紧要有:磁性测厚法，放射测厚法，电解测厚法，涡流测厚法，超声波测厚法。

测量注意事项:⒈在进行测试的时候要注意标准片集体的金属磁性和表面粗糙度应当与试件相像。

⒉测量时侧头与试样表面保持垂直。

⒊测量时要注意基体金属的临界厚度，假如大于这个厚度测量就不受基体金属厚度的影响。

⒋测量时要注意试件的曲率对测量的影响。

因此在弯曲的试件表面上测量时不牢靠的。

⒌测量前要注意四周其他的电器设备会不会产生磁场，假如会将会干扰磁性测厚法。

⒍测量时要注意不要在内转角处和靠近试件边缘处测量，由于一般的测厚仪试件表面形状的蓦地变化很敏感。

⒎在测量时要保持压力的恒定，否则会影响测量的读数。

⒏在进行测试的时候要注意仪器测头和被测试件的要直接接触，因此超声波测厚仪在进行对侧头清除附着物质。

不同种类的测厚仪的应用1、激光测厚仪是利用激光的反射原理，依据光切法测量和察看机械制造中零件加工表面的微观几何形状来测量产品的厚度，是一种非接触式的动态测量仪器。

它可直接输出数字信号与工业计算机相连接，并快速处理数据并输出偏差值到各种工业设备。

2、X射线测厚仪利用X射线穿透被测材料时，X射线的强度的变化与材料的厚度相关的特性，沧州欧谱从而测定材料的厚度，是一种非接触式的动态计量仪器。

它以PLC和工业计算机为核心，采集计算数据并输出目标偏差值给轧机厚度掌控系统，达到要求的轧制厚度。

1, 测厚仪的原理射线在穿透一定的物质时，其强度的呈指数规律衰减，这和半衰期的公式相似，其公式为：I=Ir*EXP（-UX）,Tr为初始射线强度，I为穿过物体后的射线强度，U为衰减系数，X为射线穿过的厚度。

对于不同的材料，其U值是不同的，因此使用射线测量厚度时必须知道被测材料的U值。

一般而言密度越大的材料其U值就越大，比如铅的密度在天然非放射性元素中的密度是最大的，相应的射线阻挡能力就越强，因此在核技术实验中用作屏障，与之类似的就是铅玻璃。

测厚仪主要类型激光测厚仪：是利用激光的反射原理，根据光切法测量和观察机械制造中零件加工表面的微观几何形状来测量产品的厚度，是一种非接触式的动态测量仪器。

它可直接输出数字信号与工业计算机相连接，并迅速处理数据并输出偏差值到各种工业设备。

X射线测厚仪：利用X射线穿透被测材料时，X射线的强度的变化与材料的厚度相关的特性，从而测定材料的厚度，是一种非接触式的动态计量仪器。

它以PLC和工业计算机为核心，采集计算数据并输出目标偏差值给轧机厚度控制系统，达到要求的轧制厚度。

主要应用行业：有色金属的板带箔加工、冶金行业的板带加工.纸张测厚仪：适用于4mm以下的各种薄膜、纸张、纸板以及其他片状材料厚度的测量。

薄膜测厚仪：用于测定薄膜、薄片等材料的厚度，测量范围宽、测量精度高，具有数据输出、任意位置置零、公英制转换、自动断电等特点。

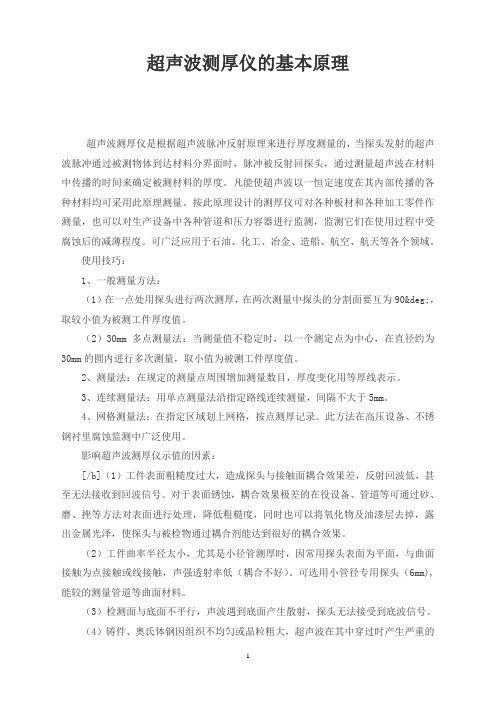

超声波测厚仪：超声波测厚仪是根据超声波脉冲反射原理来进行厚度测量的，当探头发射的超声波脉冲通过被测物体到达材料分界面时，脉冲被反射回探头，通过精确测量超声波在材料中传播的时间来确定被测材料的厚度。

凡能使超声波以一恒定速度在其内部传播的各种材料均可采用此原理测量。

适合测量金属（如钢、铸铁、铝、铜等）、塑料、陶瓷、玻璃、玻璃纤维及其他任何超声波的良导体的厚度。

X射线测厚仪：适用生产铝板、铜板、钢板等冶金材料为产品的企业，可以与轧机配套，应用于热轧、铸轧、冷轧、箔轧。

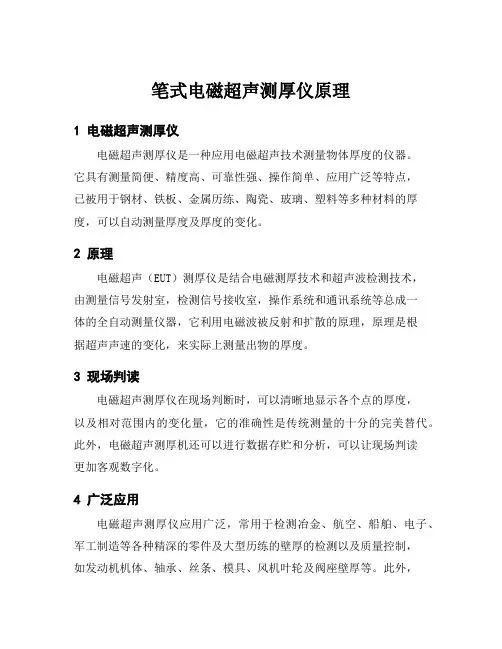

笔式电磁超声测厚仪原理
1 电磁超声测厚仪
电磁超声测厚仪是一种应用电磁超声技术测量物体厚度的仪器。

它具有测量简便、精度高、可靠性强、操作简单、应用广泛等特点，
已被用于钢材、铁板、金属历练、陶瓷、玻璃、塑料等多种材料的厚度，可以自动测量厚度及厚度的变化。

2 原理
电磁超声（EUT）测厚仪是结合电磁测厚技术和超声波检测技术，
由测量信号发射室，检测信号接收室，操作系统和通讯系统等总成一
体的全自动测量仪器，它利用电磁波被反射和扩散的原理，原理是根
据超声声速的变化，来实际上测量出物的厚度。

3 现场判读
电磁超声测厚仪在现场判断时，可以清晰地显示各个点的厚度，
以及相对范围内的变化量，它的准确性是传统测量的十分的完美替代。

此外，电磁超声测厚机还可以进行数据存贮和分析，可以让现场判读
更加客观数字化。

4 广泛应用
电磁超声测厚仪应用广泛，常用于检测冶金、航空、船舶、电子、军工制造等各种精深的零件及大型历练的壁厚的检测以及质量控制，
如发动机机体、轴承、丝条、模具、风机叶轮及阀座壁厚等。

此外，
它还可用于管道及水池地下工程施工过程中等，可有效地防止腐蚀问题。

5 结论
电磁超声测厚仪是采用电磁和超声波技术测量物体壁厚的仪器，它具有精度高、准确性好、操作简单及广泛应用等特点，已被广泛用于不同行业。

涂层测厚仪工作原理涂层测厚仪是一种常用于测量材料表面涂层厚度的仪器。

它广泛应用于建筑、汽车、航空航天、电子、船舶等领域。

涂层测厚仪的工作原理基于不同的物理测量原理，主要包括磁性、感应和超声波测量。

1. 磁性原理磁性涂层测厚仪利用涂层材料对磁场产生的影响来测量其厚度。

在测量之前，首先将仪器中的磁体放置在被测表面上，此时磁体会产生一个磁场。

然后仪器会测量磁场的变化，从而确定涂层的真实厚度。

当涂层不存在时，磁场不会受到影响，磁体的电阻保持不变。

但当有涂层存在时，涂层材料会改变磁场的强度和传感器间的距离，进而改变电阻值。

仪器通过测量这个电阻值的变化，可以计算出涂层的厚度。

磁性涂层测厚仪适用于大部分金属表面的涂层测量。

2. 感应原理感应涂层测厚仪利用涂层材料的电导率差异来测量其厚度。

仪器中包含了一个发射线圈和一个接收线圈。

发射线圈中通过交流电产生一个变化的电磁场，当电磁场与被测涂层相互作用时，感应涡流将在被测表面产生。

涡流的产生会引起涡流磁场，这个磁场会对接收线圈产生感应电流。

通过测量感应电流的大小和相位差，仪器可以计算出涂层的厚度。

感应涂层测厚仪适用于非磁性金属表面的涂层测量。

3. 超声波原理超声波涂层测厚仪利用超声波在材料中传播的时间和速度来测量涂层厚度。

仪器通过发射超声波脉冲，并记录其传播的时间和速度。

当超声波穿过涂层到达基材时，由于两者之间的介质不同，在边界处会发生超声波的反射和折射。

通过测量超声波传播的时间和速度，并加上涂层基材之间的声速差，仪器可以计算出涂层的厚度。

超声波涂层测厚仪适用于涂层和基材都是可导电材料的测量。

总的来说，涂层测厚仪的工作原理可分为磁性、感应和超声波原理。

通过测量磁场、电磁感应或超声波的特性变化，仪器可以确定涂层的厚度。

不同原理的涂层测厚仪适用于不同类型的涂层和基材，用户在选择时需要根据具体需求进行判断。

薄膜厚度测试方法薄膜厚度测试方法薄膜是一种非常薄的材料，广泛应用于电子产品、光学设备、食品包装等各个领域。

薄膜的厚度是决定其性能和功能的重要指标之一。

因此，准确测量薄膜厚度对于生产和研发过程至关重要。

下面将介绍一些常见的薄膜厚度测试方法。

1. 光学显微镜法：这是一种简单直观的测量方法。

通过光学显微镜观察薄膜的表面形貌，再利用光学原理计算出厚度。

这种方法适用于较厚的透明薄膜。

但是，由于光学显微镜的分辨率限制，对于较薄的薄膜可能无法得到准确的结果。

2. 非接触式光学测厚仪法：这种方法利用光学干涉原理测量薄膜的厚度。

其基本原理是通过两束光的干涉现象来计算薄膜的厚度。

该方法在测量过程中不接触样品，不会对薄膜造成破坏，适用于薄膜材料的在线测量。

3. 厚度计法：使用厚度计是一种常见且简便的方法。

通过将薄膜放置在厚度计上，利用压力或力传感器测量薄膜下方的厚度，从而得到薄膜厚度的数据。

这种方法适用于较厚的薄膜，但对于较薄的薄膜可能会存在测量误差。

4. 散射光测量法：这种方法利用光的散射现象来测量薄膜的厚度。

通过照射薄膜并测量散射光的强度和角度，可以计算出薄膜的厚度。

这种方法适用于透明的薄膜。

5. X射线荧光光谱法：这是一种利用X射线的方法来测量薄膜厚度的技术。

通过照射薄膜样品，观察其所产生的特定荧光，再根据荧光的特性来计算薄膜的厚度。

这种方法适用于一些特殊材料的测量。

综上所述，薄膜厚度的测量方法多种多样，我们需要根据实际情况选择合适的方法。

在选择之前，我们需要考虑薄膜的材料特性、厚度范围和对测量精度的要求。

合理选择和应用薄膜厚度测试方法，不仅有助于确保产品质量，还能提高生产效率，降低成本，推动科学研究的进展。

2.2、测厚仪工作原理对于X射线，在其穿透被测材料后，射线强度I的衰减规律为式中 I0———入射射线强度；μ———吸收系数；h———被测材料的厚度。

当μ和I0一定时，I仅仅是板厚h的函数，所以测出I就可以知道厚度h。

X射线测厚仪原理是根据X射线穿透被测物时的强度衰减来进行转换测量厚度的，即测量被测钢板所吸收的X射线量，根据该X射线的能量值，确定被测件的厚度。

由X射线探测头将接收到的信号转换为电信号，经过前置放大器放大，再由专用测厚仪操作系统转换为显示给人们以直观的实际厚度信号。

X射线源辐射强度的大小，与X射线管的发射强度和被测钢板所吸收的X射线强度相关。

一个在系统量程范围内的给定厚度，为了确定其所需的X射线能量值，可利用M215型X射线检测仪进行校准。

在检测任一特殊厚度时，系统将设定X射线的能量值，使检测能够顺利完成。

在厚度一定的情况下，X射线的能量值为常量。

当安全快门打开，X射线将从X射线源和探头之间的被测钢板中通过，被测钢板将一部分能量吸收，剩余的X射线被位于X射线源正上方的探头接收，探头将所接收的X射线转换为与之大小相关的输出电压。

如果改变被测钢板的厚度，则所吸收的X射线量也将改变，这将使探头所接收的X射线量发生变化，检测信号也随之发生相应的变化。

参考资料：楼上没有给出公式，就等于没有说出重点，因此不要轻易的COPY。

简单的说，就是射线在穿透一定的物质时，其强度的呈指数规律衰减，这和半衰期的公式相似，其公式为：I=Ir*EXP（-UX）,Tr为初始射线强度，I为穿过物体后的射线强度，U为衰减系数，X为射线穿过的厚度。

对于不同的材料，其U值是不同的，因此使用射线测量厚度时必须知道被测材料的U值。

一般而言密度越大的材料其U值就越大，比如铅的密度在天然非放射性元素中的密度是最大的，相应的射线阻挡能力就越强，因此在核技术实验中用作屏障，与之类似的就是铅玻璃。

射线检测仪温湿度记录仪温湿度记录仪温湿度记录仪温湿度记录仪温湿度记录仪温湿度记录仪温湿度记录仪温湿度记录仪温湿度记录仪温湿度记录仪温湿度记录仪温湿度记录仪温湿度记录仪温湿度记录仪温度记录仪分享举报|83 次阅读 | 0 个评论测原理作者：allen1898年11月8日，伦琴发现了X射线，从此无损检测技术开始发生了质的变革。

电磁/电涡流测厚原理及测厚仪测厚仪是如何工作的对材料表面保护、装饰形成的覆盖层，如涂层、镀层、敷层、贴层、化同学成膜等，在有关国家和国际标准中称为覆层（coating）。

覆层厚度测量已成为加工工业、表面工程质量检测的紧要一环，是产品达到优等质量标准的必备手段。

为使产品国际化，我国出口商品和涉外项目中，对覆层厚度有了明确的要求。

覆层厚度的测量方法紧要有：楔切法，光截法，电解法，厚度差测量法，称重法，X射线荧光法，β射线反向散射法，电容法、磁性测量法及涡流测量法等。

这些方法中前五种是有损检测，测量手段繁琐，速度慢，多适用于抽样检验。

X射线和β射线法是无接触无损测量，但装置多而杂昂贵，测量范围较小。

因有放射源，使用者必需遵守射线防护规范。

X射线法可测极薄镀层、双镀层、合金镀层。

β射线法适合镀层和底材原子序号大于3的镀层测量。

电容法仅在薄导电体的绝缘覆层测厚时接受。

随着技术的日益进步，特别是近年来引入微机技术后，接受磁性法和涡流法的测厚仪向微型、智能、多功能、高精度、应用化的方向进了一步。

测量的辨别率已达0.1微米，精度可达到1%，有了大幅度的提高。

它适用范围广，量程宽、操作简便且价廉，是工业和科研使用广泛的测厚仪器。

接受无损方法既不破坏覆层也不破坏基材，检测速度快，能使大量的检测工作经济地进行。

测量原理与仪器一．磁吸力测量原理及测厚仪永久磁铁（测头）与导磁钢材之间的吸力大小与处于这两者之间的距离成确定比例关系，这个距离就是覆层的厚度。

利用这一原理制成测厚仪，只要覆层与基材的导磁率之差充分大，就可进行测量。

鉴于大多数工业品接受结构钢和热轧冷轧钢板冲压成型，所以磁性测厚仪应用广泛。

测厚仪基本结构由磁钢，接力簧，标尺及自停机构构成。

磁钢与被测物吸合后，将测量簧在其后渐渐拉长，拉力渐渐增大。

当拉力刚好大于吸力，磁钢脱离的一瞬间记录下拉力的大小即可获得覆层厚度。

新型的产品可以自动完成这一记录过程。

不同的型号有不同的量程与适用场合。

测厚仪原理
检测厚仪原理
1. 基本原理：
检测厚仪的基本原理是在材料表面上施加脉冲(音声)波，并检测其回
波数据。

利用回波数据可以得到材料的厚度信息，从而实现厚度的检测。

2. 原理分析：
(1) 光学原理
它利用脉冲(音声)波穿透材料，再检测穿透后的波来得到材料厚度。

物体表面反射的脉冲(音声)波反射率可以通过分析来提取材料厚度。

(2) 射线原理
脉冲(音声)波穿过物体，而基于物体表面反射特性计算出材料厚度。

(3) 电磁原理
利用电磁子波对复合材料的反射特性，通过控制电磁子波的衰减率，计算出材料厚度。

3. 硬件组成：
检测厚仪一般由发射装置、接收装置以及信号处理部分组成。

(1) 发射装置：
发射机主要由信号源(声源)、脉冲/音压波发射装置等部分组成。

(2) 接收装置：
接收机主要由探头、放大器、材料检测仪等部分组成。

(3) 信号处理部分：
信号处理部分主要由延时电路、滤波器、微处理器等构成，通过计算机的信息处理来计算出材料的厚度结果。

4. 检测结果：
通过采集到的回波来计算出物体表面的时延以及其他参数，然后通过微处理器来处理信号计算出材料厚度。

检测结果一般以数字类型显示出来，可以通过连接计算机获得数据或者打印出报告结果。

测厚分析报告1. 引言本文档旨在对测厚分析进行详细记录和分析，以便于了解和评估物体的厚度，并据此做出相关决策。

在测厚分析中，我们使用了特定的工具和技术来测量物体的厚度，并根据测量结果进行分析和解释。

2. 测厚方法在测厚分析中，我们采用了以下几种常见的测量方法：2.1 超声波测厚仪超声波测厚仪是一种常用的测量方法，通过发送超声波并接收其回波来测量物体的厚度。

该方法通常适用于非破坏性测量，可以用于测量金属、塑料等材料的厚度。

2.2 磁粉测厚法磁粉测厚法利用磁力线在表面缺陷附近发生偏转的原理来测量物体的厚度。

该方法主要适用于金属材料，对于表面缺陷的检测非常有效。

2.3 其他方法除了上述两种方法，还存在一些其他的测量方法，如光学测厚法、射线测厚法等。

这些方法根据不同的物体和应用环境选择合适的测量方法。

3. 实验步骤与结果在进行测厚分析时，我们按照以下步骤进行测量并记录测量结果：1.准备测量工具和设备，如超声波测厚仪、磁粉测厚仪等。

2.将测量仪器校准到准确的零点，并确保仪器正常工作。

3.将仪器放置在需要测量的物体表面，并保持与物体表面平行的位置。

4.触发仪器开始测量，并记录得到的测量结果。

5.对不同位置进行多次测量，以确保结果的准确性和可靠性。

6.根据测量结果进行数据分析和解释。

根据上述步骤进行了测厚分析，以下是一些实验结果的示例：位置厚度 (mm)位置1 5.2位置2 4.8位置3 5.0根据上述结果，我们可以看出在不同的位置，物体的厚度略有差异，但整体上保持在5mm左右。

4. 结果分析与解释根据实验结果，我们可以进行进一步的数据分析和解释。

以下是对测厚分析结果的分析和解释：•物体的厚度处于一个相对稳定的水平，波动范围在0.2mm以内。

•在不同位置之间的厚度差异较小，说明物体的均匀性较好。

•结合应用需求和使用条件，可以根据厚度结果进行相关决策和优化。

5. 结论通过测厚分析，我们得出以下结论：•物体的厚度在不同位置之间存在微小的差异，但整体保持稳定；•物体的厚度在5mm左右，波动范围在0.2mm以内；•物体的均匀性较好，适用于特定的应用场景。

超声波测厚仪的五种操作方式测厚仪技术指标超声波测厚仪的五种操作方式我们技术人员在使用超声波测厚仪,分别是一般量测方法,准确的量测方法,持续量测法、网格法。

一般的量测方法指导:第一种：在一个地方和一探头两厚度、两个分型面,对方在90超声波测厚仪的五种操作方式我们技术人员在使用超声波测厚仪,分别是一般量测方法,准确的量测方法,持续量测法、网格法。

一般的量测方法指导:第一种：在一个地方和一探头两厚度、两个分型面,对方在90°量测探头,量测工件的厚度是一个较小的值。

第二种：30 mm的多点量测法:当量测值不稳定,量测点为中心,在许多次圈内大约30毫米直径量测,以最小值量测工件厚度。

第三种：准确量测方法:增加数量的量测在指定的量测点,表达了在等厚板厚变化。

第四种：持续量测方法:沿指定路线持续量测和单点量测方法,间隔不超过5毫米。

第五种：网格法:在指定区域的网格,厚度在记录。

该方法在高电压设备,不锈钢衬管广泛用于腐蚀监测。

仪器网-专业分析仪器服务平台,实验室仪器设备交易网,仪器行业专业网络宣传媒体。

相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。

涂层测厚仪和超声波测厚仪的不同点涂层测厚仪和超声波测厚仪都属于无损检测仪器，即在非破坏材料的情况下对材料厚度进行厚度测量的仪器，涂层测厚仪和超声波测厚仪都能够通过探头从材料的单面对材料进行接触式测量厚度。

从而避免了卡尺、千分尺、量规等需要从双面卡住测量厚度的弊端，发挥了无损检测的优势，从而广泛应用于板材制造，管道防腐，电镀涂装，机械零部件制造，航空航天等重要领域。

涂层测厚仪和超声波测厚仪应用在不同领域的材料厚度测量。

实际上涂层测厚仪偏重于表面覆层的测量，而超声波测厚仪侧重于壁厚和板厚的基材测量。

铜厚测量仪原理一、引言铜厚测量仪是一种常用的用于测量金属铜薄片厚度的仪器。

在制造业中，铜薄片广泛应用于电子元器件、导线、电路板等领域。

因此，准确测量铜薄片的厚度对于质量控制和产品研发至关重要。

本文将介绍铜厚测量仪的原理及其工作过程。

二、原理铜厚测量仪的原理基于电磁感应和物理学中的涡流效应。

当铜薄片通过测量仪时，仪器中的传感器会产生一个交变电磁场。

根据法拉第电磁感应定律，当交变电磁场通过铜薄片时，会在薄片内部产生涡流。

这些涡流会对测量仪中的电感和电阻产生影响，进而可以通过测量这些影响来确定铜薄片的厚度。

三、工作过程铜厚测量仪的工作过程包括以下几个步骤：1. 设置参数：在使用铜厚测量仪之前，需要根据实际需要设置仪器的相关参数，如工作频率、电流强度等。

这些参数的选择应根据被测铜薄片的特性和要求进行调整。

2. 放置被测铜薄片：将被测铜薄片放置在测量仪的传感器区域内。

传感器通常由线圈或探头组成，其位置和结构设计使得电磁场能够充分穿透被测铜薄片。

3. 电磁感应：启动测量仪后，传感器会产生一个交变电磁场。

这个电磁场会通过被测铜薄片，引发涡流在薄片内产生。

涡流的大小和薄片的厚度成正比。

4. 信号测量：传感器会通过测量涡流引起的电感和电阻变化来获取信号。

这些信号会被传输到仪器的处理单元进行处理和分析。

5. 数据显示与分析：仪器会将测量得到的数据显示在屏幕上，同时可以进行数据分析和处理。

用户可以根据需要获取铜薄片的厚度数值。

四、优势与应用铜厚测量仪具有以下优势：1. 非接触式测量：传感器与被测铜薄片之间无需直接接触，避免了传统测量方法中可能导致损坏或污染的问题。

2. 快速高效：铜厚测量仪的测量速度快，可以实现实时测量和自动化控制。

3. 高精度：通过精确的电磁感应原理，铜厚测量仪能够实现高精度的测量结果。

4. 广泛应用：铜厚测量仪在电子制造、电路板生产、导线制造等行业有广泛应用，对于保证产品质量和生产效率具有重要意义。

沥青涂层厚度测量方法
沥青涂层是一种常见的路面材料，它的厚度对于路面的使用寿命和性能有着重要的影响。

因此，沥青涂层厚度的测量是一项必要的工作。

目前，常用的沥青涂层厚度测量方法主要有以下几种：
1. 磁感应测厚仪：利用磁感应原理，测量涂层表面与基材之间的距离，从而得到涂层厚度。

2. 毛刷法：将毛刷拖过涂层表面，通过观察毛刷上的沥青量，推测涂层厚度。

该方法适用于较薄的沥青涂层。

3. 直接切割法：利用切割工具直接切割涂层，然后测量切割部分的厚度。

该方法适用于较厚的沥青涂层。

4. 红外线法：利用红外线热辐射，测量涂层表面与基材之间的温度差异，从而推测涂层厚度。

以上测量方法各有优缺点，应根据具体情况选择合适的方法进行测量。

同时，需要注意的是，在进行沥青涂层厚度测量时，应选择合适的测量工具和仪器，并严格按照测量方法进行操作，以获得准确的测量结果。

- 1 -。
