Filmetrics光学膜厚测量仪

膜厚测试仪测试介绍
膜厚测试仪是一种用于测量涂覆在物体表面的膜层的厚度的仪器。

它
可以快速、准确地测量各种材料的膜层厚度，包括涂料、涂层、陶瓷、塑
料和金属等。

膜厚测试仪的主要原理是通过测量膜层与基底的界面之间的
干涉信号来确定膜层的厚度。

膜厚测试仪通常包括一个光源、一个反射镜和一个检测器。

光源产生
一束光线，经过反射镜后照射到待测样品的表面上。

一部分光线会被样品
的表面反射，形成反射光；另一部分光线会穿过膜层并与基底的界面发生
干涉，形成透射光。

透射光和反射光会重新汇集到检测器上，检测器会将
光信号转化为电信号进行处理。

为了获得准确的测量结果，膜厚测试仪通常需要进行一些校准和调整。

首先，需要校准仪器的零点，即在没有任何膜层的基准样品上进行零点校准。

然后，需要调整光源和检测器以确保光入射和光检测的准确性。

最后，进行测量时需要选择适当的参数，如光源强度、角度和测量时间等。

总之，膜厚测试仪是一种用于测量涂覆在物体表面的膜层厚度的仪器。

它基于光学干涉原理，通过测量干涉条纹的特征来确定膜层的厚度。

膜厚
测试仪具有快速、准确、非破坏性的优点，广泛应用于材料研究、质量控
制和品质检验等领域。

光学薄膜测厚仪的工作原理
光学薄膜测厚仪的工作原理如下：
1. 光源发射：光学薄膜测厚仪一般使用单色光或白光作为光源。

光源发出的光经过准直系统使其成为平行光束。

2. 光束分裂：光束经过分光器或分束器进一步将其分成两束光线，其中一束作为参考光线，另一束作为测试光线。

3. 反射与透射：测试光线照射到待测薄膜表面上，一部分光线被反射回来，另一部分光线穿透薄膜，但在传播过程中会因折射而改变方向。

4. 干涉现象：参考光线和测试光线在接近薄膜表面的位置发生干涉现象。

由于两束光线的光程差不同，导致干涉的强度和相位发生变化。

5. 探测器接收：探测器接收反射光和透射光的干涉信号，并将其转换为电信号传输给计算机或显示器进行处理。

6. 信号分析与计算：计算机或显示器通过分析接收到的干涉信号，计算得出薄膜的厚度。

根据输入的参数和光学薄膜的特性，可以对薄膜的厚度进行精确测量和分析。

通过以上工作原理，光学薄膜测厚仪可以非接触地测量薄膜的厚度，具有高精度、快速、无损伤等特点，广泛应用于光学薄膜领域。

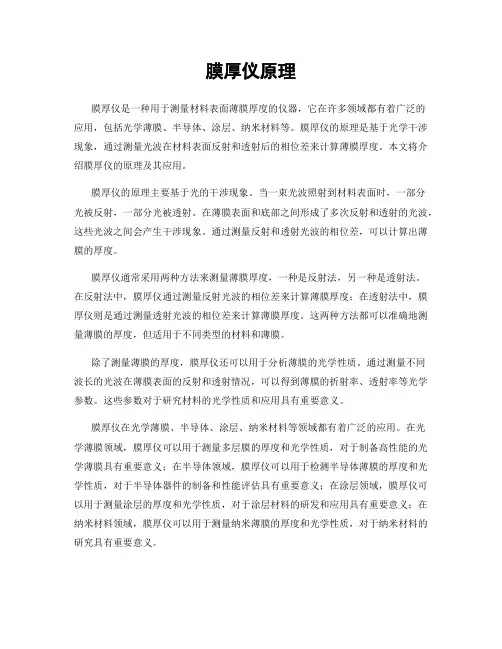

膜厚仪原理膜厚仪是一种用于测量材料表面薄膜厚度的仪器，它在许多领域都有着广泛的应用，包括光学薄膜、半导体、涂层、纳米材料等。

膜厚仪的原理是基于光学干涉现象，通过测量光波在材料表面反射和透射后的相位差来计算薄膜厚度。

本文将介绍膜厚仪的原理及其应用。

膜厚仪的原理主要基于光的干涉现象。

当一束光波照射到材料表面时，一部分光被反射，一部分光被透射。

在薄膜表面和底部之间形成了多次反射和透射的光波，这些光波之间会产生干涉现象。

通过测量反射和透射光波的相位差，可以计算出薄膜的厚度。

膜厚仪通常采用两种方法来测量薄膜厚度，一种是反射法，另一种是透射法。

在反射法中，膜厚仪通过测量反射光波的相位差来计算薄膜厚度；在透射法中，膜厚仪则是通过测量透射光波的相位差来计算薄膜厚度。

这两种方法都可以准确地测量薄膜的厚度，但适用于不同类型的材料和薄膜。

除了测量薄膜的厚度，膜厚仪还可以用于分析薄膜的光学性质。

通过测量不同波长的光波在薄膜表面的反射和透射情况，可以得到薄膜的折射率、透射率等光学参数。

这些参数对于研究材料的光学性质和应用具有重要意义。

膜厚仪在光学薄膜、半导体、涂层、纳米材料等领域都有着广泛的应用。

在光学薄膜领域，膜厚仪可以用于测量多层膜的厚度和光学性质，对于制备高性能的光学薄膜具有重要意义；在半导体领域，膜厚仪可以用于检测半导体薄膜的厚度和光学性质，对于半导体器件的制备和性能评估具有重要意义；在涂层领域，膜厚仪可以用于测量涂层的厚度和光学性质，对于涂层材料的研发和应用具有重要意义；在纳米材料领域，膜厚仪可以用于测量纳米薄膜的厚度和光学性质，对于纳米材料的研究具有重要意义。

总之，膜厚仪是一种重要的光学测试仪器，它基于光学干涉原理，可以准确地测量材料表面薄膜的厚度和光学性质，广泛应用于光学薄膜、半导体、涂层、纳米材料等领域。

随着材料研究和应用的不断发展，膜厚仪的应用也将得到进一步拓展和深化。

膜厚仪膜厚仪又名膜厚测试仪，分为手持式和台式二种，手持式又有磁感应镀层测厚仪，电涡流镀层测厚仪，荧光X射线仪镀层测厚仪。

手持式的磁感应原理是，利用从测头经过非铁磁覆层而流入铁磁基体的磁通的大小，来测定覆层厚度。

也可以测定与之对应的磁阻的大小，来表示其覆层厚度。

目录使用步骤电涡流测量原理磁感应测量原理使用步骤测定准备（1）确保电池正负极方向正确无误后设定。

（2）探头的选择和设定：在探头上有电磁式和涡电流式2种类型。

对准测定对象，在本体上进行设定。

测定方法（1）探头的选择和安装方法：确认电源处于OFF状态，与测定对象的质地材质接触，安装LEP—J或LHP—J。

（2）调整：确认测定对象已经被调整。

未调整时要进行调整。

（3）测定：在探头的末端加肯定的负荷，即使用[一点接触定压式]。

捉住与测定部接近的部分，快速在与测定面成垂直的角度按下。

下述的测定，每次都要从探头的前端测定面开始离开10mm以上。

使用管状的东西连续测定平面时，假如采纳探头适配器，可以更加稳定地进行测定。

电涡流测量原理高频交流信号在测头线圈中产生电磁场，测头靠近导体时，就在其中形成涡流。

测头离导电基体愈近，则涡流愈大，反射阻抗也愈大。

这个反馈作用量表征了测头与导电基体之间距离的大小，也就是导电基体上非导电覆层厚度的大小。

由于这类测头专门测量非铁磁金属基材上的覆层厚度，所以通常称之为非磁性测头。

非磁性测头采纳高频材料做线圈铁芯，例如铂镍合金或其它新材料。

与磁感应原理比较，重要区分是测头不同，信号的频率不同，信号的大小、标度关系不同。

与磁感应测厚仪一样，涡流测厚仪也达到了辨别率0.1um，允许误差1%，量程10mm的高水平。

采纳电涡流原理的测厚仪，原则上对全部导电体上的非导电体覆层均可测量，如航天航空器表面、车辆、家电、铝合金门窗及其它铝制品表面的漆，塑料涂层及阳极氧化膜。

覆层材料有肯定的导电性，通过校准同样也可测量，但要求两者的导电率之比至少相差3—5倍（如铜上镀铬）。

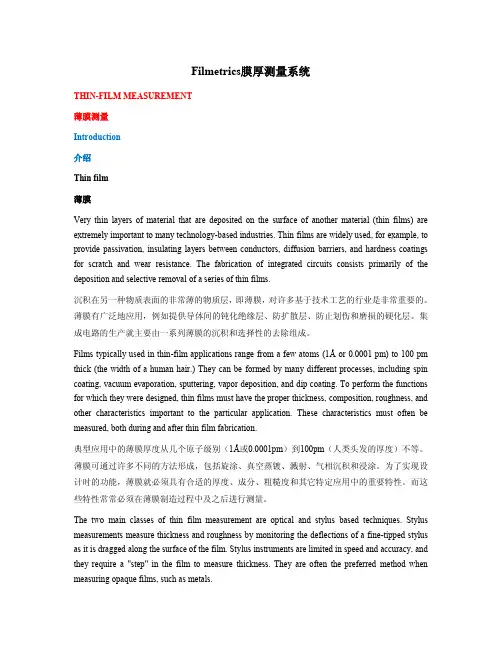

Filmetrics膜厚测量系统THIN-FILM MEASUREMENT薄膜测量Introduction介绍Thin film薄膜Very thin layers of material that are deposited on the surface of another material (thin films) are extremely important to many technology-based industries. Thin films are widely used, for example, to provide passivation, insulating layers between conductors, diffusion barriers, and hardness coatings for scratch and wear resistance. The fabrication of integrated circuits consists primarily of the deposition and selective removal of a series of thin films.沉积在另一种物质表面的非常薄的物质层，即薄膜，对许多基于技术工艺的行业是非常重要的。

薄膜有广泛地应用，例如提供导体间的钝化绝缘层、防扩散层、防止划伤和磨损的硬化层。

集成电路的生产就主要由一系列薄膜的沉积和选择性的去除组成。

Films typically used in thin-film applications range from a few atoms (1Åor 0.0001 pm) to 100 pm thick (the width of a human hair.) They can be formed by many different processes, including spin coating, vacuum evaporation, sputtering, vapor deposition, and dip coating. To perform the functions for which they were designed, thin films must have the proper thickness, composition, roughness, and other characteristics important to the particular application. These characteristics must often be measured, both during and after thin film fabrication.典型应用中的薄膜厚度从几个原子级别（1Å或0.0001pm）到100pm（人类头发的厚度）不等。

薄膜测厚仪原理一、引言薄膜测厚仪是一种用于测量薄膜厚度的仪器，广泛应用于电子、光学、化工等领域。

本文将详细介绍薄膜测厚仪的原理。

二、基本原理薄膜测厚仪的基本原理是通过测量材料表面反射的光线，计算出该材料的厚度。

当光线照射到材料表面时，一部分光线会被反射回来，而另一部分则会穿透材料并被吸收。

通过测量反射光线的强度和角度，可以计算出材料表面的粗糙度和厚度。

三、工作原理1. 入射光束在使用薄膜测厚仪进行测量时，首先需要将入射光束照射到待测物体表面。

入射光束通常由白光或单色激光器产生，并经过一个凸透镜进行聚焦。

2. 反射光束当入射光束照射到待测物体表面时，会产生反射光束。

这些反射光束经过一个凸透镜进行聚焦，并被导入到一个光电二极管中进行检测。

3. 计算厚度通过测量反射光束的强度和角度，可以计算出待测物体表面的粗糙度和厚度。

具体地，当反射光束经过凸透镜后，会形成一个圆锥形的光束，其顶点位于待测物体表面。

根据菲涅尔公式，可以计算出反射光线的强度和角度。

进一步地，通过比较反射光线在空气中和在待测物体中的相位差，可以计算出待测物体的厚度。

四、影响因素1. 入射角度入射角度是影响薄膜测厚仪精确性的重要因素之一。

如果入射角度太小，则会导致反射光线偏离检测器；如果入射角度太大，则会导致反射光线在材料内部发生多次反射而失真。

2. 待测物体材料不同材料对于不同波长的光有不同的吸收率和折射率，这也会影响薄膜测厚仪的精确度。

因此，在进行测量前需要对待测物体的材料进行分析。

3. 光源稳定性光源的稳定性对于薄膜测厚仪的精确度同样非常重要。

如果光源不稳定，则会导致反射光线的强度发生变化，从而影响测量结果。

五、应用领域薄膜测厚仪广泛应用于电子、光学、化工等领域。

在电子领域，薄膜测厚仪可以用于测量半导体芯片中不同层次之间的距离；在光学领域，它可以用于制造高精度透镜和反射镜；在化工领域，它可以用于控制涂层材料的厚度。

六、结论综上所述，薄膜测厚仪是一种通过测量反射光线强度和角度计算出待测物体表面粗糙度和厚度的仪器。

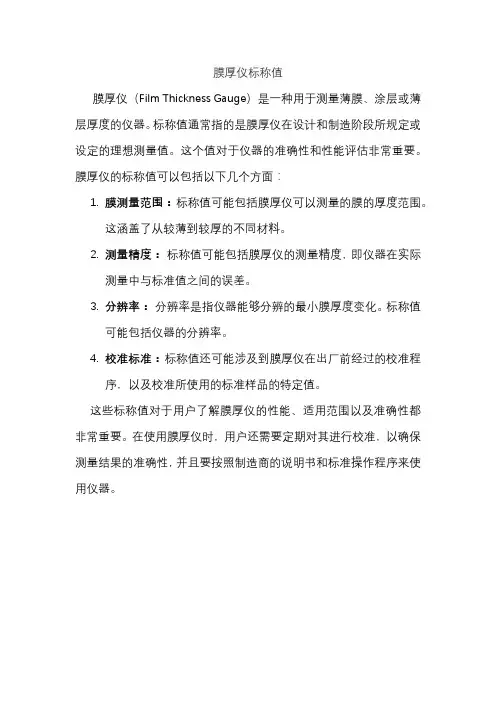

膜厚仪标称值
膜厚仪（Film Thickness Gauge）是一种用于测量薄膜、涂层或薄层厚度的仪器。

标称值通常指的是膜厚仪在设计和制造阶段所规定或设定的理想测量值。

这个值对于仪器的准确性和性能评估非常重要。

膜厚仪的标称值可以包括以下几个方面：
1.膜测量范围：标称值可能包括膜厚仪可以测量的膜的厚度范围。

这涵盖了从较薄到较厚的不同材料。

2.测量精度：标称值可能包括膜厚仪的测量精度，即仪器在实际
测量中与标准值之间的误差。

3.分辨率：分辨率是指仪器能够分辨的最小膜厚度变化。

标称值
可能包括仪器的分辨率。

4.校准标准：标称值还可能涉及到膜厚仪在出厂前经过的校准程
序，以及校准所使用的标准样品的特定值。

这些标称值对于用户了解膜厚仪的性能、适用范围以及准确性都非常重要。

在使用膜厚仪时，用户还需要定期对其进行校准，以确保测量结果的准确性，并且要按照制造商的说明书和标准操作程序来使用仪器。

文档格式为word版——可编辑

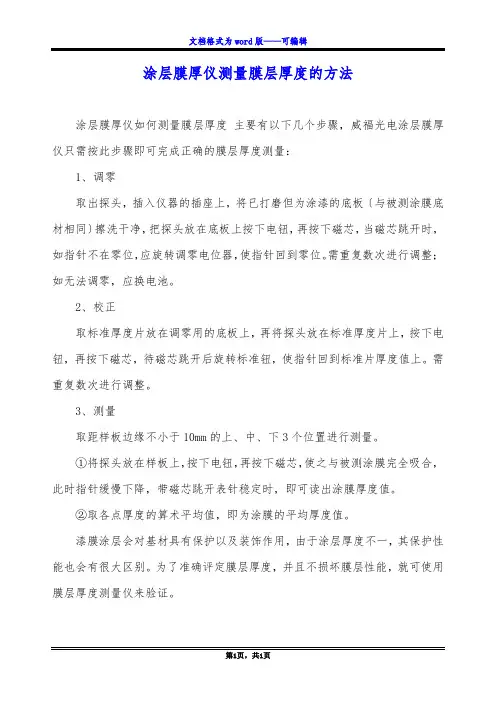

涂层膜厚仪测量膜层厚度的方法
涂层膜厚仪如何测量膜层厚度主要有以下几个步骤，威福光电涂层膜厚仪只需按此步骤即可完成正确的膜层厚度测量：
1、调零
取出探头，插入仪器的插座上，将已打磨但为涂漆的底板〔与被测涂膜底材相同〕擦洗干净，把探头放在底板上按下电钮，再按下磁芯，当磁芯跳开时，如指针不在零位，应旋转调零电位器，使指针回到零位。

需重复数次进行调整；如无法调零，应换电池。

2、校正
取标准厚度片放在调零用的底板上，再将探头放在标准厚度片上，按下电钮，再按下磁芯，待磁芯跳开后旋转标准钮，使指针回到标准片厚度值上。

需重复数次进行调整。

3、测量
取距样板边缘不小于10mm的上、中、下3个位置进行测量。

①将探头放在样板上，按下电钮，再按下磁芯，使之与被测涂膜完全吸合，此时指针缓慢下降，带磁芯跳开表针稳定时，即可读出涂膜厚度值。

②取各点厚度的算术平均值，即为涂膜的平均厚度值。

漆膜涂层会对基材具有保护以及装饰作用，由于涂层厚度不一，其保护性能也会有很大区别。

为了准确评定膜层厚度，并且不损坏膜层性能，就可使用膜层厚度测量仪来验证。

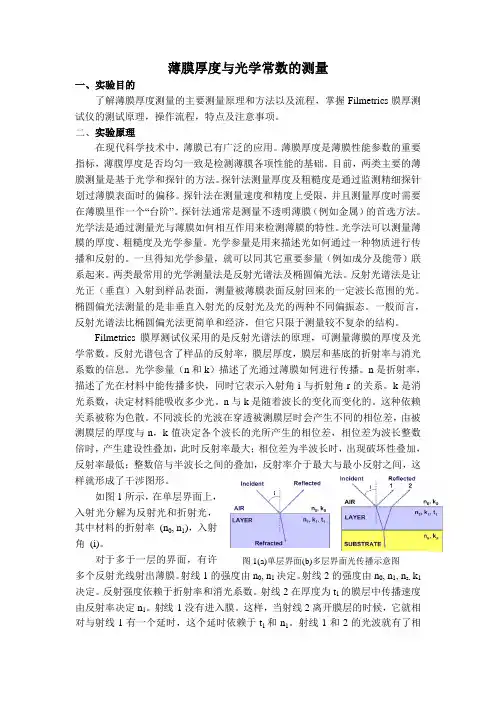

薄膜厚度与光学常数的测量一、实验目的了解薄膜厚度测量的主要测量原理和方法以及流程，掌握Filmetrics膜厚测试仪的测试原理，操作流程，特点及注意事项。

二、实验原理在现代科学技术中，薄膜已有广泛的应用。

薄膜厚度是薄膜性能参数的重要指标，薄膜厚度是否均匀一致是检测薄膜各项性能的基础。

目前，两类主要的薄膜测量是基于光学和探针的方法。

探针法测量厚度及粗糙度是通过监测精细探针划过薄膜表面时的偏移。

探针法在测量速度和精度上受限，并且测量厚度时需要在薄膜里作一个“台阶”。

探针法通常是测量不透明薄膜（例如金属）的首选方法。

光学法是通过测量光与薄膜如何相互作用来检测薄膜的特性。

光学法可以测量薄膜的厚度、粗糙度及光学参量。

光学参量是用来描述光如何通过一种物质进行传播和反射的。

一旦得知光学参量，就可以同其它重要参量（例如成分及能带）联系起来。

两类最常用的光学测量法是反射光谱法及椭圆偏光法。

反射光谱法是让光正（垂直）入射到样品表面，测量被薄膜表面反射回来的一定波长范围的光。

椭圆偏光法测量的是非垂直入射光的反射光及光的两种不同偏振态。

一般而言，反射光谱法比椭圆偏光法更简单和经济，但它只限于测量较不复杂的结构。

Filmetrics膜厚测试仪采用的是反射光谱法的原理，可测量薄膜的厚度及光学常数。

反射光谱包含了样品的反射率，膜层厚度，膜层和基底的折射率与消光系数的信息。

光学参量（n和k）描述了光通过薄膜如何进行传播。

n是折射率，描述了光在材料中能传播多快，同时它表示入射角i与折射角r的关系。

k是消光系数，决定材料能吸收多少光。

n与k是随着波长的变化而变化的。

这种依赖关系被称为色散。

不同波长的光波在穿透被测膜层时会产生不同的相位差，由被测膜层的厚度与n，k值决定各个波长的光所产生的相位差，相位差为波长整数倍时，产生建设性叠加，此时反射率最大；相位差为半波长时，出现破坏性叠加，反射率最低；整数倍与半波长之间的叠加，反射率介于最大与最小反射之间，这样就形成了干涉图形。

操作方法
●将厚度测量仪放在干净的工作台上，连接220V交流电源，并连接已安装分析软件的电脑。

●打开厚度测量仪的电源开关并热机至少10分钟，以保证光源在测量时达到最佳状态并保持稳定。

●打开厚度测量仪的分析软件并进行基准扫描，此时工作台上不要放臵任何物品，点击基准并取得背景。

●取任意一个标准片放臵在工作台上，并在配方中选择标准片的相应名称，此时软件上选择的CTM探头名称必须和使用的探头一致。

●在分析软件的采集菜单中：选择连续采集光谱，然后粗调探头与标准片的距离直至分析软件上出现1-2条光滑的曲线，把探头固定后，利用细调旋钮调节探头与标准片的距离，直至分析软件上出现2条光滑的曲线，然后再次点击连续采集光谱，直至采集光谱结束。

●点击编辑配方，在材料库中选择和待测物品相同或相近的材料，并输入和待测物品接近的厚度，并输入厚度范围，确定后点击测量即可以得出待测物品的厚度。

菲希尔膜厚仪原理1. 引言菲希尔膜厚仪（Fizeau Interferometer）是一种用于测量薄膜厚度的仪器。

它基于干涉原理，通过观察干涉条纹的变化来确定薄膜的厚度。

本文将详细介绍菲希尔膜厚仪的基本原理及相关概念。

2. 干涉原理在了解菲希尔膜厚仪的原理之前，先了解一下干涉原理是什么。

干涉是指两个或多个波源发出的光波相互叠加形成干涉图样的现象。

干涉图样可以是明暗相间的条纹，也可以是彩色的光环。

干涉现象的产生是由于光的波动性质，光波在传播过程中会受到相位差的影响。

当两个光波相遇时，如果它们的相位差为整数倍的波长，就会出现干涉增强的现象；而如果相位差为半波长的奇数倍，就会出现干涉抵消的现象。

3. 菲希尔膜厚仪原理菲希尔膜厚仪利用干涉原理来测量薄膜的厚度。

其基本原理如下：3.1 光源菲希尔膜厚仪通常使用单色光源，例如激光器。

单色光源可以使得干涉图样更加清晰，方便观察和测量。

3.2 分束器菲希尔膜厚仪中的分束器将光源发出的光波分成两束，分别称为参考光和样品光。

3.3 参考光参考光是从分束器中分出的一束光，经过反射镜反射后与样品光进行干涉。

参考光的路径长度是固定的，用来作为参照物来测量样品光的相位差。

3.4 样品光样品光是从分束器中分出的另一束光，经过样品后与参考光进行干涉。

样品光的路径长度会受到样品的厚度影响，从而产生相位差。

3.5 干涉条纹当参考光和样品光相互干涉时，会形成干涉条纹。

干涉条纹的形状和密度与样品的厚度有关。

通过观察干涉条纹的变化，可以推算出样品的厚度。

3.6 干涉条纹的解析为了更好地观察和测量干涉条纹，菲希尔膜厚仪通常会使用干涉图样的解析方法，例如白光干涉或相位移干涉。

3.6.1 白光干涉白光干涉是指使用宽光谱的白光作为光源，通过分散元件（例如棱镜）将不同波长的光分离出来，形成彩色的干涉图样。

通过观察不同波长的干涉条纹，可以得到样品的厚度信息。

3.6.2 相位移干涉相位移干涉是指通过改变样品或参考光的相位来观察干涉条纹的变化。

光学薄膜测厚仪 (SpectraThick Series)原理及与其它方法的比较 1）光学薄膜测厚仪 (SpectraThick Series) 的核心技术介绍和原理说明SpectraThick series的特点是非接触, 非破坏方式测量，无需样品的前处理，软件支持Windows操作系统等。

ST series是使用可视光测量wafer，glass等substrates上形成的氧化膜，氮化膜，Photo-resist等非金属薄膜厚度的仪器。

测量原理如下：在测量的wafer或glass上面的薄膜上垂直照射可视光，这时光的一部分在膜的表面反射，另一部分透进薄膜，然后在膜与底层 (wafer或glass)之间的界面反射。

这时薄膜表面反射的光和薄膜底部反射的光产生干涉现象。

SpectraThick series就是利用这种干涉现象来测量薄膜厚度的仪器。

仪器的光源使用Tungsten Lamp，波长范围是400 nm ~ 800 nm。

从ST2000到ST7000使用这种原理，测量面积的直径大小是4μm ~ 40μm (2μm ~ 20μm optional)。

ST8000-Map 作为K-MAC (株) 最主要的产品之一，有image processs功能，是超越一般薄膜厚度测量仪器极限的新概念上的厚度测量仪器。

测量面积的最小直径为0.2μm，远超过一般厚度测量仪器的测量极限 (4μm)。

顺次测量数十个点才能得到的厚度地图 (Thickness Map) 也可一次测量得到，使速度和精确度都大大提高。

这一技术已经申请专利。

K-MAC (株) SpectraThick series的又一优点是一般仪器无法测量的粗糙表面 (例如铁板，铜板) 上形成的薄膜厚度也可以测量。

这是称为VisualThick OS的新概念上的测量原理。

除测量薄膜厚度外还有测量透射率，玻璃上形成的ITO薄膜的表面电阻，接触角度(Contact Angle) 等的功能。

光学膜厚仪测量原理光学膜厚仪是一种测试薄膜厚度的测量仪器，广泛应用于各种行业的制造和研究中，比如电子、光电、航空等领域。

本文将围绕“光学膜厚仪测量原理”进行阐述，为大家详细介绍它的工作原理、使用步骤等相关内容。

一、光学膜厚仪的测量原理通过波长为λ的光线垂直入射到待测膜层上，经过膜层内部不同材料的反射和折射，再从膜层表面反射回来，经过一个光学系统形成干涉图像，可以由此测出膜层的厚度。

这里的关键是通过观察干涉图像，确定膜层的厚度，因为不同厚度的薄膜会产生不同的干涉图像。

二、光学膜厚仪的使用步骤1. 首先需要在样品上涂覆一层薄膜，并使其平坦均匀，以确保测量的准确性。

2. 将待测样品放置在光学膜厚仪上，并固定好。

3. 打开光学膜厚仪，设置好波长和角度等参数，让光线从样品表面垂直入射，并保证其稳定。

4. 通过观察干涉图像，确定样品上的薄膜层的厚度，可以通过光学软件或者手动测量的方式来完成。

5. 测量完成后，记得关闭仪器并清理样品表面，以便下次使用。

三、光学膜厚仪的注意事项1. 在使用光学膜厚仪时，需要注意其精度和准确性。

因为干涉图像的解释很难，而且很容易受到干扰，因此需要专业的技术人员进行操作和读取数据。

2. 保持测试环境的一致性，比如温度、湿度、光线等条件应该保持恒定，以确保测量的精度。

3. 样品表面应该清洁，避免灰尘、污物等对测量结果的干扰。

同时，应该尽可能避免在样品表面留下按碰痕迹或被划伤。

综上所述，光学膜厚仪能够帮助我们待测样品上的薄膜层的厚度，从而为我们的工程制造提供支持和便利。

不过，在使用时还需要我们严格遵循使用步骤，保持测量的准确性和精度。

美国博曼膜厚测试仪的核心技术及性能测试膜厚测试仪的核心技术：X射线的能量穿过金属镀层的同时，金属元素其电子会反射其稳定的能量波谱。

通过这样的原理，我们设计出：膜厚测试仪也可称为膜厚测量仪，又称金属涂镀层厚度测量仪，其不同之处为其即是薄膜厚度测试仪，也是薄膜表层金属元素分析仪，因响应全球环保工艺准则，故目前市场上最普遍使用的都是无损薄膜X射线荧光镀层测厚仪。

X射线和紫外线与红外线一样是一种电磁波。

可视光线的波长为0.000001 m （1μm）左右。

对某物质进行X射线照射时,可以观测到主要以下3种X射线。

（1）萤光X射线（2）散乱X射线（3）透过X射线而博曼膜厚测试仪的产品是利用萤光X射线得到物质中的元素信息(组成和镀层厚度)的萤光X射线法原理。

和萤光X射线分析装置一样被使用的X射线衍射装置是利用散乱X 射线得到物质的结晶信息(构造)。

而透过X射线多用于拍摄医学透视照片。

另外也用于机场的货物检查。

象这样根据想得到的物质信息而定X射线的种类。

性能测试：美国博曼X射线膜厚测试仪可以测试：铜上镀镍再镀金、铜上镀镍再镀锡、铜上镀镍镀铬、铜上喷锡等复杂镀层，最多可同时测量5层，可以测试合金镀层。

可以测试方形排位、圆n 形排位、槽内镀层及圆柱形等所有不规则产品。

膜厚测试仪金属镀层厚度测量，例如Zn；Cr； Cu； Ag； Au；Sn等合金(两样金属元素)镀层厚度测量，例如： SnPb； ZnNi；及NiP(无电浸镍)在Fe上等合金(三檬金属元素)镀层厚度测量，例如： AuCuCd在Ni上等双镀层厚度测量，例如：AuNi在Cu 上； CrNi在Cu上；AuAg在Ni上；SnCu在黄铜n 上等n双镀层厚度测量(其中一层是合金层)，例如： SnPbNi或AuPdNi在青铜上等n三镀层，例如： CrNiCu在塑胶或在铁上nPCB led 连接器等行业gold flash/ Nip / Cu 或 Au / Pdni / Cu n~~ Ag / Ni / Cu / Ni / Cu 等常见应用。

射线光学膜厚测试仪安全操作及保养规程1. 引言射线光学膜厚测试仪是一种精密仪器，用于测量光学薄膜的厚度。

为了确保仪器的正常工作和安全运行，本文档将介绍射线光学膜厚测试仪的安全操作和保养规程。

2. 安全操作规程2.1 仪器组装与调试在组装和调试射线光学膜厚测试仪时，请务必遵循以下步骤：1.仔细阅读使用说明书，确保正确理解组装和调试步骤。

2.在无尘的环境下进行组装和调试，以防止灰尘对仪器造成损害。

3.使用专业工具进行组装，确保各个零件正确连接。

4.在调试过程中，小心操作，避免对仪器产生不必要的损伤。

2.2 仪器的启动与关闭正确的启动和关闭射线光学膜厚测试仪是保证安全操作的重要环节。

请按照以下步骤进行操作：启动步骤：1.确保仪器已连接到稳定的电源，并处于电源插座的并联模式。

2.打开仪器的电源开关。

3.等待仪器自检完成后，即可进行测试操作。

关闭步骤：1.在测试操作完成后，关闭测试程序并保存数据。

2.关闭仪器的电源开关。

3.断开仪器与电源的连接。

2.3 安全操作注意事项为了保证操作者的人身安全和仪器的正常运行，请务必遵循以下注意事项：1.操作前请熟悉仪器的使用说明书，确保完全理解相关操作步骤和注意事项。

2.在操作过程中，严禁用尖锐物品敲击、碰撞或刮擦仪器的表面，以免对仪器造成损伤。

3.在操作过程中，请勿随意打开仪器的护罩，避免暴露在激光辐射下造成伤害。

4.当仪器发出异常声音或烟雾时，应立即关闭电源，并及时联系售后服务人员处理。

5.在测量过程中，避免让手指或其他物体接触到测试样品，以免对测试结果产生干扰或损坏测试样品。

2.4 紧急情况处理在遇到紧急情况时，应采取以下措施以保证人身安全和仪器的安全：1.发生火灾时，应立即将电源开关关闭，并使用灭火器或灭火器械进行初步灭火。

如果火势无法控制，请及时拨打火警电话。

2.发生意外触电时，切勿触碰电源开关或仪器。

应立即切断电源，并及时拨打急救电话。

3. 仪器保养规程3.1 日常保养为确保射线光学膜厚测试仪的正常运行和仪器性能的稳定，应进行定期的日常保养。

半导体光学膜厚仪原理半导体光学膜厚仪是一种主要用于半导体器件薄膜厚度测量的仪器。

其原理主要是通过测量半导体材料在光学薄膜上反射和透射的光的干涉现象，从而计算出薄膜的厚度。

以下是详细的原理分步骤阐述：Step 1：光路设计半导体光学膜厚仪主要由光源、半透半反镜、物镜、角分光器、探测器等组成。

其中，光源是将光束照射在待测半导体薄膜上的产生光的元器件，探测器是对透射和反射光进行精确测量的元器件。

正是由于这个配置使得光线 diffraction in elements in the machine从而得到精确的厚度数据。

Step 2：光学干涉现象当光线投射到半导体薄膜上时，部分光线被反射，部分光线被穿透，进入半导体内部。

反射和透射光线会形成一系列干涉条纹，这是由于相干光线干涉的结果。

通过这些干涉条纹的变化可以推断出半导体薄膜的厚度。

Step 3：调整光路仪器需要对光路进行微调，以使反射和透射光线的光程差控制在一个确定的范围内。

同时，因为半导体薄膜有不同的折射率，所以仪器还需要针对不同的半导体材料进行光程差的调整。

只有当光程差被控制在可以测量的范围内，才能得到准确的测量结果。

Step 4：数据分析通过采集反射和透射光线的强度数据，并通过傅里叶变换等数学方法，得出干涉条纹的形状、宽度、波长等信息。

这些数据可以用于计算薄膜的折射率和相应的厚度。

数据分析的过程需要依赖计算机的繁琐运算，在分析过程中需要非常谨慎以确保测量结果的精确性。

总的来说，半导体光学膜厚仪原理是基于光学干涉现象以及光路的精确设计和微调。

该仪器的测量结果对于研究半导体材料的厚度变化非常重要，因此在实际应用中得到了广泛的应用。

光学膜厚仪操作规范兼职广告任务网分发部门总经办管代行政部人力资源部生产一部生产二部生产三部品检部研发部市场营销部采购部财务部项目部动力保障部文控中心档案室分发范围分发份数目的：规范COA胶厚测试操作方法1、光学膜厚仪工作原理：在测量的wafer或glass上面的薄膜上垂直照射可视光，这时光的一部分在膜的表面反射，另一部分透进薄膜，然后在膜与底层 (wafer或glass)之间的界面反射，这时薄膜表面反射的光和薄膜底部反射的光产生干涉现象，膜厚仪就是利用这种干涉现象来测量薄膜厚度的仪器。

仪器结构如下图1所示：图1 仪器结构图2 膜厚测试界面2、测试操作步骤：1)开启膜厚仪电源开关和电脑，电脑桌面上打开操作软件“FIL Measure”后，操作界面如图2所示；2)取样：将一校正用的新wafer放置于膜厚仪测试处如图3，点击图4中“Baseline”进行取样校正；图3 取样校正位置图4取样校正3)点击Baseline后出现如图5界面：点击“OK”；图54)点击“OK”后会出现如图6界面，要求等待5秒钟；图65)等待5秒钟后会出现新界面要求移去空白wafer；移去后点击“OK”即取样完毕，如图7；图76)开始测量：将所需测量的Wafer放置于仪器的灯光下，有胶的一面朝上；点击”measure”开始逐点测量，每片测试5个点，顺序依次为：中→上→右→下→左；7)测试完毕后。
