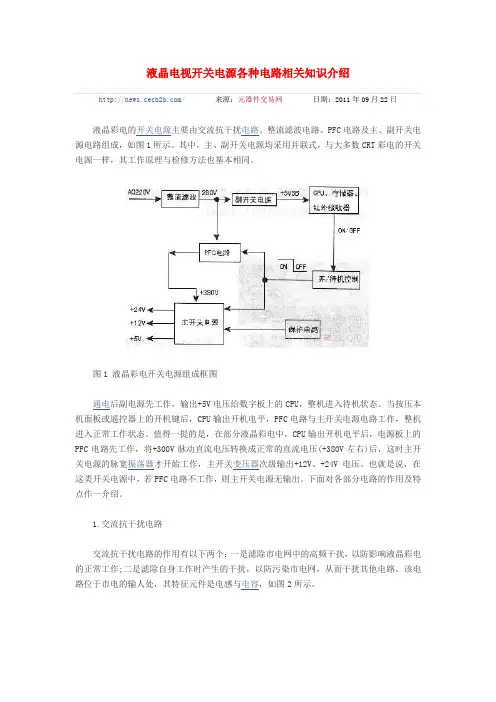

液晶电视开关电源各种电路相关知识介绍/来源：元器件交易网日期：2011年09月22日液晶彩电的开关电源主要由交流抗干扰电路、整流滤波电路、PFC电路及主、副开关电源电路组成，如图1所示。

其中，主、副开关电源均采用并联式，与大多数CRT彩电的开关电源一样，其工作原理与检修方法也基本相同。

图1 液晶彩电开关电源组成框图通电后副电源先工作，输出+5V电压给数字板上的CPU，整机进入待机状态。

当按压本机面板或遥控器上的开机键后，CPU输出开机电平，PFC电路与主开关电源电路工作，整机进入正常工作状态。

值得一提的是，在部分液晶彩电中，CPU输出开机电平后，电源板上的PFC电路先工作，将+300V脉动直流电压转换成正常的直流电压(+380V左右)后，这时主开关电源的脉宽振荡器才开始工作，主开关变压器次级输出+12V、+24V电压。

也就是说，在这类开关电源中，若PFC电路不工作，则主开关电源无输出。

下面对各部分电路的作用及特点作一介绍。

1.交流抗干扰电路交流抗干扰电路的作用有以下两个：一是滤除市电网中的高频干扰，以防影响液晶彩电的正常工作;二是滤除自身工作时产生的干扰，以防污染市电网，从而干扰其他电路。

该电路位于市电的输人处，其特征元件是电感与电容，如图2所示。

图2 交流抗干扰电路元件2. +300V整流电路在液晶彩电中，+300V整流电路的作用是将交流市电变换成脉动直流电，其整流方式通常采用全桥整流。

由于该电路后接PFC电路，故+300V整流后的滤波电容容量较小，通常采用0.1uF-0.47uF/400V的绦纶电容，如图3所示。

正常时，用指针万用表红笔接全桥“+”端、黑笔接全桥“-”端，阻值约为10kΩ;红笔接全桥“-”端、黑笔接全桥“+”端，阻值约为300kΩ;全桥两交流输人端间正反向电阻均约为500 kΩ。

图3 整流全桥及滤波电容液晶彩电的开关电源主要由交流抗干扰电路、整流滤波电路、PFC电路及主、副开关电源电路组成，如图1所示。

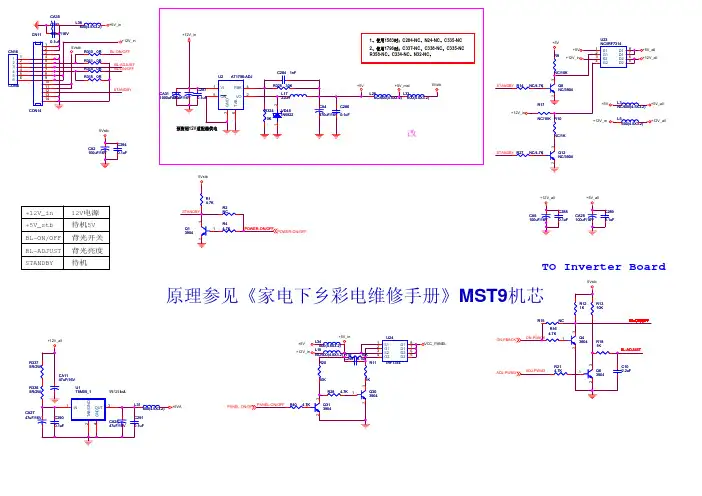

TCL液晶电视标准单元电路原理（图）前言：TCL公司近几年来研发的机器，细心的同事肯定也会发现，其实各个不同型号之间的很多单元电路都是一样的。

这种做法，能增加机器的稳定性也节省研发成本，相应也提升了我们日常维修工作的容易度，这就是研发采用标准化电路的优点。

一、5V-1.2V DC-DC电路用途及功能：用于给IC 内核供电的低压大电流供电电路。

电路原理介绍：此电路是一个DC转DC的控制电路，它具有大电流、低干扰，采用元器件最优化，能完全满足数字板1.2V电路的需要。

电路中C1、C2是波波电路；R2、R3、R4组成的电路是取样电路，从这里取样的电压输入到IC的1脚，从而对输出电压的调整。

二、24V→5.1V DC-DC 电路用途及功能：用于将24V 电压降压成5.1V，给下一级DC-DC 电路、USB 或者LDO 供电。

电路原理介绍：U1:RT8110是一个DC-DC 的电源IC，以前已在其他机芯上大量使用，一个同步BUCK 降压的模式，通过R1,R2，R3分压来设定输出电压值，U1的8脚接收到反馈信号后调节PIN2 和PIN4输出方波的占空比，控制Q2，Q1 的两个MOS 管的导通时间，从而达到稳压的目的MS58机芯的-U801（12V-5V）参考测试点三、24V→12V DC-DC 电路用途及功能：用于将24V 电压降压成12V，给PANEL 供电或者给下一级DC-DC 电路或者LDO 供电。

电路原理介绍：24V 转12V，使用的MP1593，这个IC 在其他机型上大量使用，是一个BUCK 降压型，通过电阻分压取样来设置输出电压，第八脚为软启动，第七脚为使能脚，正常工作为高电平，第六脚为补偿，第五脚为FB 反馈电压，正常工作为1.22V 左右，第一脚为自举升压脚，接一个电容到续流二极管的负端。

第三脚为内部MOS 推挽输出接到续流二极管的负端同储能电感相连。

内部MOS 管导通期间向电感储能同时向负载提供供电，内部MOS 管关断时电感释放能量通过二极管续流，来达到降压的目的。

液晶电视机电源电路图大全（四款液晶电视机电源电路原理图详解）液晶电视机电源电路图（一）液晶彩电的开关电源主要由交流抗干扰电路、整流滤波电路、功率因数校正电路（多数机型有此电路）、启动电路、开关电源控制电路、稳压电路、保护电路等几部分构成。

1．交流抗干扰电路开关电源两根交流进线上存在共模干扰（两根交流进线上接收到的干扰信号，相对参考点大小相等、方向相同，如电磁感应）和差模干扰（两根交流进线上接收到的干扰信号相对参考点大小相等、方向相反，如电网电压瞬时波动），两种干扰以不同比例同时存在。

开关电源中，整流电路、开关管的电流电压快速上升或下降，电感、电容的电流也迅速变化。

这些都构成电磁干扰源。

为了减少干扰信号通过电网影响其他电子设备的正常工作，也为了减少干扰信号对本机音视频信号的影响，需要在交流进线侧加装线路滤波器，即交流抗干扰电路。

常用交流抗干扰电路如下图所示。

图中，LF1、LF2是共模扼流圈，在一个闭合高导磁率铁心上，绕制两个绕向相同的线圈。

共模电流以相同方向同时流过两个线圈时，两线圈产生的磁通是相同方向的，有相互加强的作用，使每一线圈的共模阻抗提高，共模电流大大减弱，对共模干扰有强的抑制作用；在差模干扰信号作用下，干扰电流产生方向相反的磁通，在铁心中相互抵消，使线圈电感几乎为零，对差模信号没有抑制作用。

LF1、LF2与电容CY1、CY2构成共模干扰抑制网络。

Ll是差模扼流圈，在高导磁率铁心上独立绕线构成，对高频率差模电流和浪涌电流有极高的阻抗，对低频（工频）电流的阻抗极小。

电容Cxl、CX2滤去差模电流，与Ll构成差模干扰抑制网络。

Rl是Cx，、CX2的放电电阻（安全电阻），用于防止电源线拔插时电源线插头长时间带电。

安全标准规定，当正在工作中的电气设备电源线被拔掉时，在2s内，电源线插头两端带电的电压（或对地电位）必须小于原电压的30%。

需要特别提出，电容Cx、CY为安全电容，必须经过安全检测部门认证并标有安全认证标志。

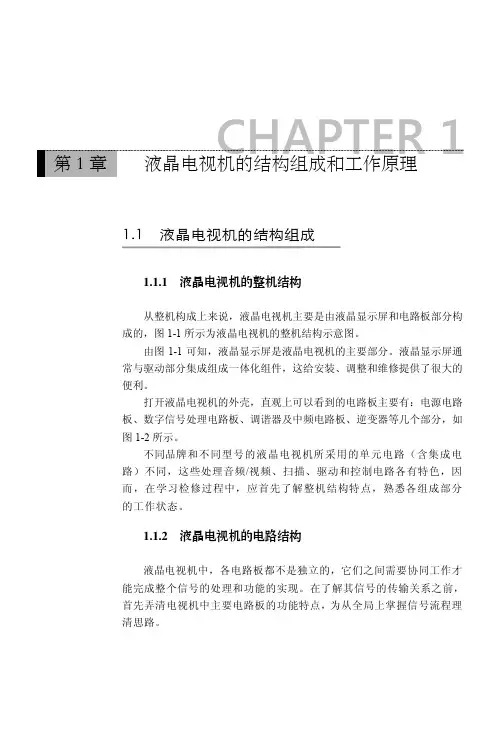

1.1 液晶电视机的结构组成
1.1.1 液晶电视机的整机结构
从整机构成上来说，液晶电视机主要是由液晶显示屏和电路板部分构成的，图1-1所示为液晶电视机的整机结构示意图。

由图1-1可知，液晶显示屏是液晶电视机的主要部分。

液晶显示屏通常与驱动部分集成组成一体化组件，这给安装、调整和维修提供了很大的便利。

打开液晶电视机的外壳，直观上可以看到的电路板主要有：电源电路板、数字信号处理电路板、调谐器及中频电路板、逆变器等几个部分，如图1-2所示。

不同品牌和不同型号的液晶电视机所采用的单元电路（含集成电路）不同，这些处理音频/视频、扫描、驱动和控制电路各有特色，因而，在学习检修过程中，应首先了解整机结构特点，熟悉各组成部分的工作状态。

1.1.2 液晶电视机的电路结构
液晶电视机中，各电路板都不是独立的，它们之间需要协同工作才能完成整个信号的处理和功能的实现。

在了解其信号的传输关系之前，首先弄清电视机中主要电路板的功能特点，为从全局上掌握信号流程理清思路。
