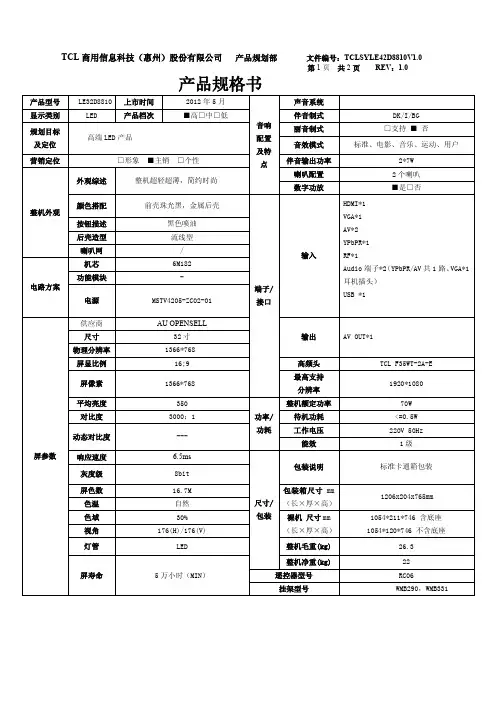

TCL王牌LE32D8810液晶彩电图纸

机型：L42E4500A-3D：机芯：MS8015故障现象：花屏维修与分析：此板是用户送修的数字板，维修检查后各路供电正常，开机后出现花屏，怀疑BGA虚悍，加悍后故障依旧，后怀疑BGA坏，更换BGA后还是一样，仔细检查BGA到屏的排阻，发现有一路阻值无旁大，更换后开机画面正常，故障排除机型：L32F3300B：机芯：PWE032-PW1故障现象：无24V维修与分析：此板是用户送修的数字板，维修检查后发现有3.3V 供电，强开机后发现无24V和无背光，检查AZ431阻值不同，更换后故障依旧，怀疑U1坏又更换了OB5269，故障还是一样，后查U1旁的22欧开路，更换后开机24V正常，背光也亮了，故障排除机型：L32F3320B 机芯：PE371C4故障现象：24V电压低觖决方法及措施：此机为用户送修机，查各主要电容及IC无明显短路，通电试机，测试有3.3V，强制开机后无24只有20V，测量PFC 电路有395V，说明PFC正常工作，可能是稳压管431引起的，更换后故障依旧，拿块好的电源板对比，发现稳压管431搞错了，不是AZ431，而是TL431，更换后故障排除（机型：L32F3320B 机芯：MT01C故障现象：灯闪下就灭觖决方法及措施：此机为用户送修机，试机时指示灯灯闪下就灭，查各路供电电压均没有，再查Q001输入端也无电压，原来是RD042已经开路，更换开机正常，故障排除机型：L32E5300D 机芯：MS801故障现象：不能上网觖决方法及措施：此机为用户送修机，试机时指示灯亮，开机后测试AV信号无故障，再用无线WIFI能正常上网，说明主芯片是好的，程序也是好的，再查U801其中一路对地阻值为无穷大已经开路，更换后开机测试有线网络能获得IP地址，上网正常，故障排除机型：L42E4660A-3D 机芯：MS801故障现象：不定时死机觖决方法及措施：此机为用户送修机，试机时指示灯亮，开机后测试AV信号无异常，老化10分钟出死机，按遥控和按键均无反应，怀疑是引导坏，重抄后强升，老化5分钟又出现了死机，此时测试供电IC 有2.5V正常，晶振其中一脚只有0.5V明显不对，更换后晶振电压均恢复正常，老化一天不会死机，故障排除机型：L37F3300B 机芯：MT27故障现象：不定时花屏觖决方法及措施：此机为用户送修机，试机时指示灯亮，开机后测试各供电电压正常，输入AV信号老化30分钟又出现了花屏，怀疑是主芯片坏，更换后老化25分钟又出现了花屏，此时测试各供电压，发现IC供电电压有4.0V明显偏高，更换后老化一天没有花屏，故障排除机型：L42F3320B 机芯：MS82D故障现象：有时不开机觖决方法及措施：此机为用户送修机，试机时指示灯亮，开机后测试各供电电压正常，开机正常，用手轻轻敲打各电感，当敲打1.26这个电感时立即重启，仔细检查发现此电感有松动，更换后故障排除机型：L32F3320B 机芯：MS81故障现象：不开机觖决方法及措施：此机为用户送修机，试机时指示灯不亮，怀疑程序坏，重抄程序后指示灯亮，但还是不能开机，查各供电电压，发机2.5V只是2V，更换后故障依旧，怀疑主芯片有损坏，更换主芯片还是不开机，供电还是只是2V，仔细检查2.5V旁边的电容，发现其阻值偏低，可能已经漏电，更换后主芯片供电有2.5V，开机正常，故障排除机型：L32F3370B：机芯：MT27S02故障现象：无声觖决方法及措施：此板是用户送修板，通电后开机正常，插入AV信号后视频正常，就是无声。

ELENBERGLTV-3231, LTV-3731, LTV-4231Date:Customer:Spare Parts ListMODEL: KL42CS31QHItem Part No.Part Desciption134004324AC POWER BOARD JSK3350-006A2 KK-Y312B REMOTE HANDSET KK-Y312B332001529TUNER AFT1/3100G423000721TOUCH SWITCH523000731AC POWER SWITCH621000391IR REMOTE CONTROL RECEIVER729000961SPEAKER YDQ50F-1-8Ω10W829001211SPEAKER YDT816-R1AP(8Ω/10W)927001227FUSE 20N-020H/L-2A/A101135010636MAIN BOARD ASS'Y 350106361235010956KEY BOARD ASS'Y 350109561335011399REMOTE CONTROL RECEIVER BOARD ASS'Y 35011399 1435010676SOUND BOARD ASS'Y 350106761535010868AV BOARD ASS'Y 35010868Date:Customer:Spare Parts ListMODEL: KL32CS31Q / KL37CS31QItem Part No.Part Desciption134004564AC POWER BOARD 0642D03220(220W)2 KK-Y312B REMOTE HANDSET KK-Y312B332001529TUNER AFT1/3100G423000721TOUCH SWITCH523000731AC POWER SWITCH621000391IR REMOTE CONTROL RECEIVER729001111SPEAKER827001227FUSE 20N-020H/L-2A/A91035010636MAIN BOARD ASS'Y 350106361135010956KEY BOARD ASS'Y 350109561235010959REMOTE CONTROL RECEIVER BOARD ASS'Y 35010959 1335010676SOUND BOARD ASS'Y 350106761435010868AV BOARD ASS'Y 3501086815The method to enter the factory mode of our LCD and CRT is:Press buttom "MENU",and then press quickly the buttom "RECALL" /"DISPLAY" 5 times.Appendix 1 Пиложение 1.2.ТипыДефектовElectrical Outgouing Inspection Specification TFT LCD Спецификациядля электрических проверокЖК панелей1. Conditions Условие проведения проверокviewing distance 60 ~ 80 cm ambient illumination 300 ~ 400 Lux (nominal 350 Lux)viewing angle 90 градусов к поверхности панели (45' лево/45' display pattern Pure R, G, B, Black and White inspection area active areaDefect Type Accept Bright dot Яркий субпиксель (имеетбольшую яркость чем соседние) a) random случайныйb) two adjacent два вместеc)three adjacent три вметеa) N ≤ 1 b) N = 0 c)N = 0Dark dot Темный субпиксель (имеетчёрный цвет) a) random случайный b) two adjacent два вместе (Fig. 2) c) three adjacent три вместе a) N ≤ 8 b)N ≤ 2 c)N = 0Low dot random Не яркий (имеет яркость такую же как соседние точки/субпиксели либо меньшую) субпиксель, случайныйN ≤ 8Minimum distance between defects , (Fig.1)L ≥ 5mm 90Внутренниедефектыматрицы.Пятнаяркости.Допускаютсяпятнаяркостипокраямэкранаразмеромнеболее 20ммвдлинуи8 ммвширину.15 mmAppendix 1 Пиложение 1.2.ТипыДефектовс) three adjacent тривместеc)N ≤ 1a) random случайныйa) N ≤ 6b) two adjacent два вместе (Fig. 2)b)N ≤ 2 c) three adjacent три вместеc)N≤ 1a) случайныйa) N ≤ 6b) two adjacent два вместеb)N ≤ 2 Electrical Outgouing Inspection Specification TFT LCD BOEСпецификация для электрических проверокЖК панелей1. Conditions Условие проведения проверокviewing distance 30 ~ 50 cm ambient illumination 300 ~ 700 Lux (nominal 500 Lux)viewing angle Угол обзора (осмотра)Угол по вертикали ±25о, по горизонтали ±40оVertical viewing angle ±25o, horizontal viewing angle ±40o display pattern проверочное изображение Pure R, G, B, Black and White inspection area зона проверки Defect Type Accept Bright dot Яркий субпиксель (имеетбольшую яркость чем соседние) a) random случайный b) two adjacent два вместе c)three adjacent три вмете a) N ≤ 6 b) N ≤2 c)N = 0Dark dot Темный субпиксель (имеетчёрный цвет)Low dot random Не яркий (имеет яркость такую же как соседние точки/субпиксели либо меньшую) субпиксель,Dark dot + Bright dot Яркий + тёмный субпиксель N ≤ 7Minimum distance between defects , (Fig.1)L ≥ 5mmВнутренниедефектыматрицы.Пятнаяркости.Допускаютсяпятнаяркостипокраямэкранаразмеромнеболее 20ммвдлинуи8 ммвширину.15 mm制 工KLXXCSXXQ - TS版本号第 1共 31批 准KLXXCSXXQ 液晶KLXXCSXXQ LCD TVTest Manual1KLXXCSXXQ 系列1.前言1.1本KLXXCSXXQ 系列液晶1.Preface1.1 Applicable areaThis test manual is applicable for KLXXCSXXQ Series LCDTV . 1.2 1.2.1的1.2.21.2 Test notes1.2.1 Please follow the pointed test steps and choose the proper test equipment to conduct adjustment, otherwise good effect of TV set could not be obtained. Pointed bias voltage value should be ensured during test to get satisfied test result.1.2.2 Be sure that you have the static electricity –protective glove in before test. 21）温度：15 ~ 35°C 2）相45 ~ 75% 3）气86 ~ 106kPa2 Test environment1）Temperature ：15 ~ 35°C2）Relative humidity 45 ~ 75% 3）Air pressure: 86 ~ 106kPa 31)() 1台2)万用表(VICTOR VC9801) 1台3)KLXXCSXXQ - TS数量分区更改第 24)彩色分析) 1台5)TV 6)1个7）AV ，VGA, SCART ，HDMI ，SCART YPbPrUSB信号 1 套8） 型号：ALL －11C2 1 套3 Test equipment1) Computer 1 set 2) Multi-meter (VICTOR VC9801) 1 set 3)Video Signal Generator(ChromaModel2227/2327/VG859/SFU) 1 set 4) Color Analyzer (Chroma Model 7120 ) 1 set 5) TV Video Signal Generator (FLUKE PM54200) 1 set 6) Remote controller with factory keys 1 set7）AV,VGA, SCART ,HDMI Signal line etc 1 set 8）ALL －11C2 1 set 4./SPEC1. M/B数位JSK3178-006-晶辰Min Board l若不正常 5.1/5.2/5.3主板的2. 更新PCDebug Tooll5.5FLASH 程序RD 工程師指3. HDMI EDID 的PC,ALL-11 Debug Tool 、HDMI 信号l5.5HDMI EDID 作DVI 時不作操作） 4. HDCP KEY 的PC,ALL-11 Debug Tooll5.5HDCP KEY操作DVI 時不作操作）5. 工厂菜入l 工厂菜MENU5下遥控器上的 RECALL 即可KLXXCSXXQ - TS数量分区更改第 36. 出厂入缺省l厂菜INITIAL ，等AC 電源。

TCL液晶电视标准单元电路原理（图）前言：TCL公司近几年来研发的机器，细心的同事肯定也会发现，其实各个不同型号之间的很多单元电路都是一样的。

这种做法，能增加机器的稳定性也节省研发成本，相应也提升了我们日常维修工作的容易度，这就是研发采用标准化电路的优点。

一、5V-1.2V DC-DC电路用途及功能：用于给IC 内核供电的低压大电流供电电路。

电路原理介绍：此电路是一个DC转DC的控制电路，它具有大电流、低干扰，采用元器件最优化，能完全满足数字板1.2V电路的需要。

电路中C1、C2是波波电路；R2、R3、R4组成的电路是取样电路，从这里取样的电压输入到IC的1脚，从而对输出电压的调整。

二、24V→5.1V DC-DC 电路用途及功能：用于将24V 电压降压成5.1V，给下一级DC-DC 电路、USB 或者LDO 供电。

电路原理介绍：U1:RT8110是一个DC-DC 的电源IC，以前已在其他机芯上大量使用，一个同步BUCK 降压的模式，通过R1,R2，R3分压来设定输出电压值，U1的8脚接收到反馈信号后调节PIN2 和PIN4输出方波的占空比，控制Q2，Q1 的两个MOS 管的导通时间，从而达到稳压的目的MS58机芯的-U801（12V-5V）参考测试点三、24V→12V DC-DC 电路用途及功能：用于将24V 电压降压成12V，给PANEL 供电或者给下一级DC-DC 电路或者LDO 供电。

电路原理介绍：24V 转12V，使用的MP1593，这个IC 在其他机型上大量使用，是一个BUCK 降压型，通过电阻分压取样来设置输出电压，第八脚为软启动，第七脚为使能脚，正常工作为高电平，第六脚为补偿，第五脚为FB 反馈电压，正常工作为1.22V 左右，第一脚为自举升压脚，接一个电容到续流二极管的负端。

第三脚为内部MOS 推挽输出接到续流二极管的负端同储能电感相连。

内部MOS 管导通期间向电感储能同时向负载提供供电，内部MOS 管关断时电感释放能量通过二极管续流，来达到降压的目的。

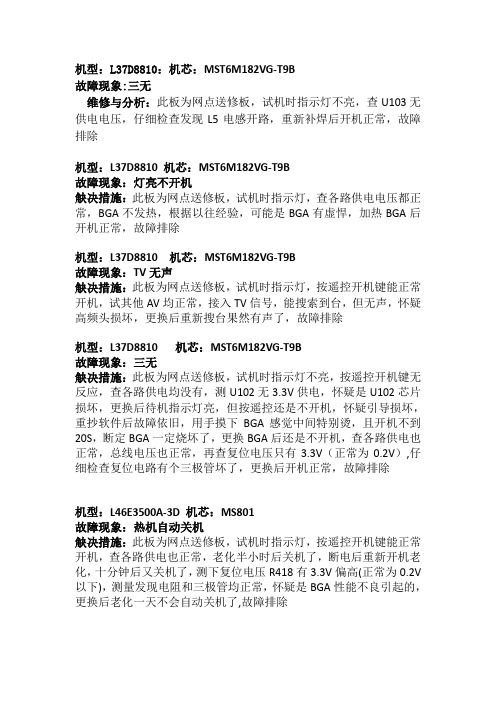

机型：L37D8810：机芯：MST6M182VG-T9B故障现象:三无维修与分析：此板为网点送修板，试机时指示灯不亮，查U103无供电电压，仔细检查发现L5电感开路，重新补焊后开机正常，故障排除机型：L37D8810 机芯：MST6M182VG-T9B故障现象：灯亮不开机觖决措施：此板为网点送修板，试机时指示灯，查各路供电电压都正常，BGA不发热，根据以往经验，可能是BGA有虚悍，加热BGA后开机正常，故障排除机型：L37D8810 机芯：MST6M182VG-T9B故障现象：TV无声觖决措施：此板为网点送修板，试机时指示灯，按遥控开机键能正常开机，试其他AV均正常，接入TV信号，能搜索到台，但无声，怀疑高频头损坏，更换后重新搜台果然有声了，故障排除机型：L37D8810 机芯：MST6M182VG-T9B故障现象：三无觖决措施：此板为网点送修板，试机时指示灯不亮，按遥控开机键无反应，查各路供电均没有，测U102无3.3V供电，怀疑是U102芯片损坏，更换后待机指示灯亮，但按遥控还是不开机，怀疑引导损坏，重抄软件后故障依旧，用手摸下BGA感觉中间特别烫，且开机不到20S，断定BGA一定烧坏了，更换BGA后还是不开机，查各路供电也正常，总线电压也正常，再查复位电压只有3.3V（正常为0.2V）,仔细检查复位电路有个三极管坏了，更换后开机正常，故障排除机型：L46E3500A-3D 机芯：MS801故障现象：热机自动关机觖决措施：此板为网点送修板，试机时指示灯，按遥控开机键能正常开机，查各路供电也正常，老化半小时后关机了，断电后重新开机老化，十分钟后又关机了，测下复位电压R418有3.3V偏高(正常为0.2V 以下)，测量发现电阻和三极管均正常，怀疑是BGA性能不良引起的，更换后老化一天不会自动关机了,故障排除机型：L32E4300-3D 机芯：MS28L故障现象：三无觖决措施：此板为网点送修板，试机时指示灯不亮，查没有5V,3.3V2.5V 等电压，检查后发现24V转5V的IC已烧坏，更换后有5V，3.3V和2.5V，但依旧没1.26V，同时也更换U104,发现有5V输入，还是没有输出，仔细检查后发现U104旁边少了几个外围电阻，补齐后这是不能开机，重抄软件后开机正常，故障排除机型：LE50D8800 机芯：K-150S2故障现象：不定时三无觖决措施：此板为网点送修板，试机时指示灯亮，有5V和12V，找主板试机，按遥控能正常开机，开机后不到20S就关机了，查各IC 供电均正常，后查ZD1阻值有异常，更换后老化一天均正常了，故障排除机型：LE50D8800 机芯：K-150S2故障现象：三无觖决措施：此板为网点送修板，试机时没有5V，查IC1供电脚只有1V，明显不正常，怀疑是IC1有异常，更换后试机有5V待机电压了，强制开机有12V和24V，故障排除机型：LE50D8800 机芯：K-150S2故障现象：无12V觖决措施：此板为网点送修板，试机时有5V，强制后无12V和24V，查IC3供电脚只5V，明显不正常，怀疑是IC3有异常，更换后强制有12V和24V了，故障排除机型：LE50D8800 机芯：K-150S2故障现象：12V电压低觖决措施：此板为网点送修板，试机时有5V，强制后12V和24V只9V和18V，明显不正常，IC2供电脚也正常，再查IC2外围元件，发机C41有轻微漏电，更换后开机强制后，强制有12V和24V了，故障排除机型：L46E5300D 机芯：MS801故障现象：热机无伴音觖决措施：此板为网点送修板，试机时指示灯亮，按遥控能正常开机，插入AV信号试机，发现有图像有声音，说明故障可能在静音电路或功放IC，查功放IC供电正常，用风筒加热复位电路故障立即出机，怀疑C720电容漏电造成的，更换此电容试机声音正常，用风筒加热复位电路又出现了，怀疑功放IC性能不良造成的，更换后此故障再也没有出现过，故障排除机型：L32F3309B 机芯：SHY82C故障现象：三无觖决方法及措施：此板为网点送修板，查各主要电容及IC无明显短路，通电试机，测试无3.3V，怀疑UB101，坏，更换后故障依旧，查R101开路，更换后有3.3V，指示灯亮，开机正常，故障排除机型：L32F3309B 机芯：SHY82C故障现象：灯闪下就灭觖决方法及措施：此板为网点送修板，试机时指示灯灯闪下就灭，查各路供电电压均没有，再查UB102输入端也无电压，原来是UB102已经烧坏，更换开机正常，故障排除机型：L32F3309B 机芯：SHY82C故障现象：AV无声觖决方法及措施：此板为网点送修板，试机时指示灯亮，开机后测试AV信号无故障，就是无声，查UA31供电正常，静音脚有5V，说明功放是好的，怀疑是上门工程师抄错软了，重抄引导后果然可以有声音，故障排除）机型：L32F3309B 机芯：SHY82C故障现象：不定时死机觖决方法及措施：此板为网点送修板，试机时指示灯亮，开机后测试AV信号无异常，老化10分钟出死机，按遥控和按键均无反应，怀疑是引导坏，重抄后强升，果然不死机了，老化一天也不会死机，故障排除机型：L32F3309B 机芯：SHY82PT故障现象：TV不定时花屏觖决方法及措施：此板为网点送修板，试机时指示灯亮，开机后测试各供电电压正常，输入AV信号老化30分钟又出现了花屏，怀疑是主芯片坏，更换后老化25分钟又出现了花屏，此时查各路供电压无异常，查总线只有0.2明显不对，飞线连接老化一天没有花屏，故障排除机型：L32F3309B 机芯：SHY82PT故障现象：有时不开机觖决方法及措施：此板为网点送修板，试机时指示灯亮，开机后测试各供电电压正常，开机正常，用手轻轻敲打各电感，当敲打LB802这个电感时立即重启，仔细检查发现此电感有松动，更换后故障排除机型：L32F3309B 机芯：SHY82PT故障现象：不开机觖决方法及措施：此板为网点送修板，试机时指示灯不亮，怀疑程序坏，重抄程序后指示灯亮，但还是不能开机，查各供电电压，发现UL3的2.5V只是2V，怀疑CN4坏，更换主芯片开机正常，故障排除机型：LE32D8800 机芯：MSTV2407故障现象：AV1无像觖决方法及措施：此板为网点送修板，通电后开机正常，插入AV1信号后无视频正常。

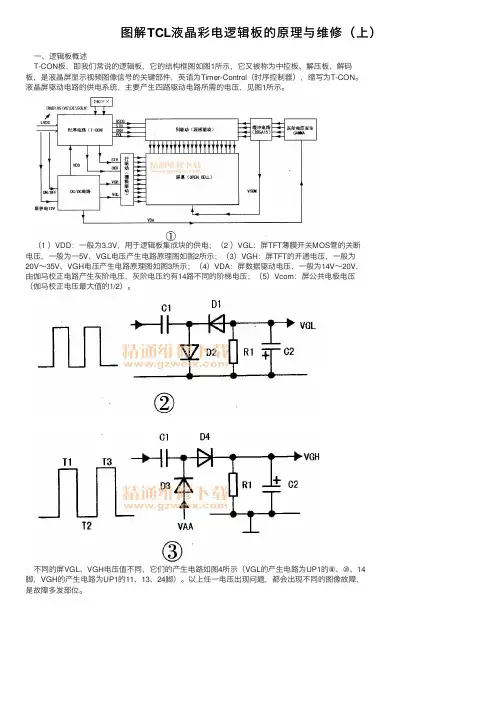

图解TCL液晶彩电逻辑板的原理与维修（上）⼀、逻辑板概述T-CON板，即我们常说的逻辑板，它的结构框图如图1所⽰，它⼜被称为中控板、解压板、解码板，是液晶屏显⽰视频图像信号的关键部件，英语为Timer-Control（时序控制器），缩写为T-CON。

液晶屏驱动电路的供电系统，主要产⽣四路驱动电路所需的电压，见图1所⽰。

（1 ）VDD：⼀般为3.3V，⽤于逻辑板集成块的供电；（2 ）VGL：屏TFT薄膜开关MOS管的关断电压，⼀般为⼀5V、VGL电压产⽣电路原理图如图2所⽰；（3）VGH：屏TFT的开通电压，⼀般为20V～35V、VGH电压产⽣电路原理图如图3所⽰；（4）VDA：屏数据驱动电压，⼀般为14V～20V，由伽马校正电路产⽣灰阶电压，灰阶电压约有14路不同的阶梯电压；（5）Vcom：屏公共电极电压（伽马校正电压最⼤值的1/2）。

不同的屏VGL、VGH电压值不同，它们的产⽣电路如图4所⽰（VGL的产⽣电路为UP1的⑧、⑩、14脚，VGH的产⽣电路为UP1的11、13、24脚）。

以上任⼀电压出现问题，都会出现不同的图像故障，是故障多发部位。

逻辑板的⼯作条件如下：（1）从数字板传输过来的LVDS信号（包括：RGB基⾊信号、⾏同步信号、场同步信号、使能信号、时钟信号）；（2）格式脚，控制电压符号是：SELLVDS或LVDS OPTION、格式控制电压为⾼、低电平；（3）屏供电多为12V或5V，现在屏多数是12V，如是全⾼清屏全部是12V供电。

逻辑板的作⽤：把主板电路送来的LVDS信号转换为供液晶屏显⽰的栅极驱动信号及源极驱动信号，完成LVDS到MINILVDS的转换输出，同时输出Source/Gate Drive：所需的各种控制时序。

具体就是把主板送来的LVDS信号经过转换，产⽣向“栅极驱动电路”及“源极驱动电路”提供为进⼀步转换需要的各种控制信号（STV、CKV、STH、CKH、POL）及图像数据信号（RSDS⼆、逻辑板电路组成逻辑板主要由五部分组成：（1）栅极驱动电路（⾏驱动电路）;（2）源极驱动电路（列驱动电路）组成；（3）时序控制电路（T-CON） ; （ 4 ）DC-DC变换电路（为以上电路提供电压的开关电源电路）;（5）伽马校正电路（灰阶电压发⽣电路）。

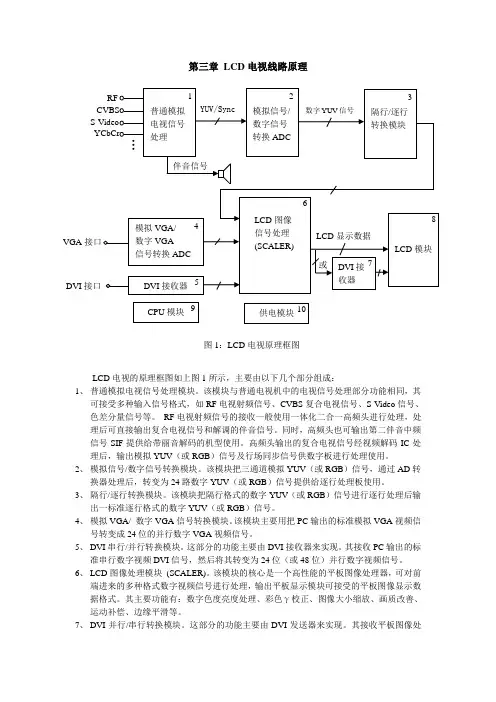

第三章 LCD 电视线路原理LCD 电视的原理框图如上图1所示，主要由以下几个部分组成：1、 普通模拟电视信号处理模块。

该模块与普通电视机中的电视信号处理部分功能相同，其可接受多种输入信号格式，如RF 电视射频信号、CVBS 复合电视信号、S-Video 信号、色差分量信号等。

RF 电视射频信号的接收一般使用一体化二合一高频头进行处理，处理后可直接输出复合电视信号和解调的伴音信号。

同时，高频头也可输出第二伴音中频信号SIF 提供给带丽音解码的机型使用。

高频头输出的复合电视信号经视频解码IC 处理后，输出模拟YUV （或RGB ）信号及行场同步信号供数字板进行处理使用。

2、 模拟信号/数字信号转换模块。

该模块把三通道模拟YUV （或RGB ）信号，通过AD 转换器处理后，转变为24路数字YUV （或RGB ）信号提供给逐行处理板使用。

3、 隔行/逐行转换模块。

该模块把隔行格式的数字YUV （或RGB ）信号进行逐行处理后输出一标准逐行格式的数字YUV （或RGB ）信号。

4、 模拟VGA/ 数字VGA 信号转换模块。

该模块主要用把PC 输出的标准模拟VGA 视频信号转变成24位的并行数字VGA 视频信号。

5、 DVI 串行/并行转换模块。

这部分的功能主要由DVI 接收器来实现。

其接收PC 输出的标准串行数字视频DVI 信号，然后将其转变为24位（或48位）并行数字视频信号。

6、 LCD 图像处理模块 (SCALER)。

该模块的核心是一个高性能的平板图像处理器，可对前端进来的多种格式数字视频信号进行处理，输出平板显示模块可接受的平板图像显示数据格式。

其主要功能有：数字色度亮度处理、彩色γ校正、图像大小缩放、画质改善、运动补偿、边缘平滑等。

7、 DVI 并行/串行转换模块。

这部分的功能主要由DVI 发送器来实现。

其接收平板图像处图1：LCD 电视原理框图VGA DVI 接口理器输出的24位（或48位）平板图像显示数据，然后将其转变为DVI标准的串行输出数据格式，直接连接带DVI输入接口的LCD显示模块。
