.振动图像和波动图像

振动图象和波动图象的区别
研究对象研究内容图象
振动图象
一个振动质点
位移随时间变化规律
波动图象
各个质点
某时刻所有质点空间分布
物理意义
图象变化随时间不变
不同质点在同一时刻的位移
随时间推移，图象沿传播方向平移
O
同一质点在不同时刻位移
振动图像与波的图
、振动图象和波的图象
振动是一个质点随时间的推移而呈现的现象，波动是全部质点联合起来共同呈现的现象.
简谐运动和其引起的简谐波的振幅、频率相同，二者的图象有相同的正弦（余弦）曲线形。

振动图像与波动图像【核心考点提示】两种图象的比较振动图象波动图象研究对象一振动质点沿波传播方向的所有质点研究内容一质点的位移随时间的变化规律某时刻所有质点的空间分布规律图象物理意义表示同一质点在各时刻的位移表示某时刻各质点的位移图象信息(1)质点振动周期(2)质点振幅(3)某一质点在各时刻的位移(4)各时刻速度、加速度的方向(1)波长、振幅(2)任意一质点在该时刻的位移(3)任意一质点在该时刻的加速度方向(4)传播方向、振动方向的互判图象变化随着时间推移，图象延续，但已有形状不变随着时间推移，波形沿传播方向平移一完整曲线占横坐标的距离表示一个周期表示一个波长【微专题训练】例题1：如图甲所示是一列沿x轴正方向传播的简谐横波在t＝0时刻的波形图，P是参与波动的、离原点x1＝2m处的质点，Q是参与波动的、离原点x2＝4m处的质点。

图乙是参与波动的某一质点的振动图像(所有参与波动的质点计时起点相同)。

由图可知()A．从t＝0到t＝6s，质点P通过的路程为0.6mB．从t＝0到t＝6s，质点Q通过的路程为1.2mC．这列波的传播速度为v＝2m/sD．从t＝0起，质点P比质点Q先到达波峰E．图乙可能是图甲中质点Q的振动图像[解析]由题图乙可知周期为2s,6s＝3T，每个周期内质点运动的路程为4A，因此从t＝0到t＝6s，质点P通过的程为12A＝60cm＝0.6m，选项A正确；质点Q通过的路程也为0.6m，选项B错误；由题图甲可知波长为4m，这列波的波速为v＝λT＝2m/s，选项C正确；质点P在t＝0时正沿y轴负方向运动，质点Q正沿y轴正方向运动，因此质点Q比质点P先到达波峰，选项D错误；由于质点Q在t＝0时正沿y轴正方向运动，因此题图乙可能是题图甲中质点Q的振动图像，选项E正确。

例题2：图甲为一列简谐横波在t ＝0.05s 时刻的波形图，图乙为质点P 的振动图象，则下列说法正确的是 ( )A ．简谐波速度大小为20m/sB ．简谐波沿x 轴的负方向传播C ．t ＝0.25s 时，质点Q 的加速度大于质点P 的加速度D ．t ＝0.1s 时，质点Q 的运动方向沿y 轴正方向E ．t ＝0.3s 时，质点Q 距平衡位置的距离大于质点P 距平衡位置的距离[解析] 由图中数据及波速公式得v ＝λT ＝20m/s ，选项A 正确；由图乙可知t ＝0.05s 时质点P 正沿y 轴负方向运动，可知简谐波沿x 轴正方向传播，选项B 错误；Δt ＝0.25s －0.05s ＝0.20s ＝T ，经过一个周期各质点回到t ＝0.05s 时的位置，而t ＝0.05s 时，质点Q 的加速度大于质点P 的加速度，可知选项C 正确；由图示位置再经0.05s 即t ＝0.1s 时，质点Q 正经过平衡位置沿y 轴正方向运动，选项D 正确；t ＝0.3s 时与图示位置时间间隔Δt ＝0.3s －0.05s ＝0.25s ＝114T ，此时Q 位于平衡位置，P 位于波谷，选项E 错误。

如何区分振动图象和波动图象
振动图象和波动图象是描述物理系统振动和波动的图形表示，它们在描述对象和所涉及的物理过程上有一些区别：
1. 振动图象：
•振动图象通常用来描述单个物体或系统的振动行为，例如弹簧振子、单摆等。

•振动图象通常包含一个时间轴和一个物体的位置或速度随时间的变化图。

•振动图象中通常只显示一个振动物体的运动状态，不涉及物理量的空间分布。

2. 波动图象：
•波动图象用于描述波在介质中的传播行为，可以是机械波、电磁波等。

•波动图象通常包含一个时间轴和一个或多个空间位置随时间的变化图，用来描述波在空间中的传播情况。

•波动图象中显示了波的传播方向、波的波长、振幅等波的特征。

因此，区分振动图象和波动图象的关键是看图象所描述的物理对象和物理过程。

振动图象主要描述个别物体或系统的振动行为，而波动图象主要描述波在空间中的传播行为。

1/ 1。

振动图象和波动图象的区别
振动图象波动图象
研究对象一个振动质点各个质点
研究内容位移随时间变化规律某时刻所有质点空间分布
图象
x
O T t y
λx/m
物理意义同一质点在不同时刻位移不同质点在同一时刻的位移
图象变化随时间不变随时间推移，图象沿传播方向平移振动图像与波的图
一、振动图象和波的图象
振动是一个质点随时间的推移而呈现的现象，波动是全部质点联合起来共同呈现的现象．简谐运动和其引起的简谐波的振幅、频率相同，二者的图象有相同的正弦（余弦）曲线形状，但二图象是有本质区别的．见表：。

振动图象与波动图象的区别与联系⑴物理意义不同：振动图象表示同一质点在不同时刻的位移；波的图象表示介质中的各个质点在同一时刻的位移。

⑵图象的横坐标的单位不同：振动图象的横坐标表示时间；波的图象的横坐标表示距离。

⑶从振动图象上可以读出振幅和周期；从波的图象上可以读出振幅和波长。

2.波的图象的画法波的图象中，波的图形、波的传播方向、某一介质质点的瞬时速度方向，这三者中已知任意两者，可以判定另一个。

（口诀为“上坡下，下坡上”）3.波的传播是匀速的在一个周期内，波形匀速向前推进一个波长。

n个周期波形向前推进n个波长（n可以是任意正数）。

因此在计算中既可以使用v=λ f，也可以使用v=s/t，后者往往更方便。

4.介质质点的运动是简谐运动（是一种变加速运动）任何一个介质质点在一个周期内经过的路程都是4A，在半个周期内经过的路程都是2A，但在四分之一个周期内经过的路程就不一定是A了。

5.起振方向介质中每个质点开始振动的方向都和振源开始振动的方向相同。

6.巩固练习： 1．如图为一质点的振动图线，从图线上可以看出此质点做的是 运动，周期是 s ，振幅是 cm ，0.4s 时的位移是 cm ，0.6s 时的位移是 cm ．2．如图是一水平弹簧振子做简谐运动的振子的振动图像(x -t 图),由图可推断,振动系统( ) A ．在t 1和t 2时刻具有相等的动能和相同的动量 B ．在t 3和t 4时刻具有相等的势能和相同的动量 C ．在t 4和t 6时刻具有相同的位移和加速度 D ．在t 1和t 6时刻具有相同的速度和加速度3．右图为某简谐横波的图象，由图可知（ ） A ．波长为4mB ．周期为4sC ．振幅为2cmD ．波向x 轴正方向传播4．如图所示为一简谐波在t 时刻的图象．已知质点a 将比质点b 先回到平衡位置，则下列说法中正确的是( )A ．波沿x 轴正向传播B ．波沿x 轴负向传播C ．质点a 的速度正在增大D ．质点b 的速度正在增大 5．如图所示，实线A 是一列横波在某时刻的波形，虚线B 为经T 47后的波形图，根据图线可知波向 传播（填“左”或“右”），此时刻M 点向 运动，P 点向 运动．6．一列机械波在某一时刻的波形如实线所示，经过△t 时间的波形如虚线所示．已知波的传播速率为1m/s ，则下列四个数据中△t 的可能值为（ ）A ．1sB ．8sC ．9sD ．20s 7．一列机械波在介质中的传播速度是20m/s ，相邻两波峰间的距离为0.40m ，则( )A ．波源的振动频率为50HzB ．波源的振动周期为0．01s C ．波源每秒钟完成的全振动的次数为100次y/D．波源每秒钟完成的全振动的次数为50次8．有一单摆作简谐运动，其摆长为L，摆球质量为m，振动周期为T．为使其周期T变大，下述办法可行的是A．减小m B．增大L C．减小L D．将单摆放到重力加速度较小的地方例：如图所示，甲为某一波动在t =1.0S时的图象，乙为参与波动的P质点的振动图象，则(1)在甲图中画出再经3.5S时的波形图；(2)求再经过3.5S时P质点的路程S和位移。

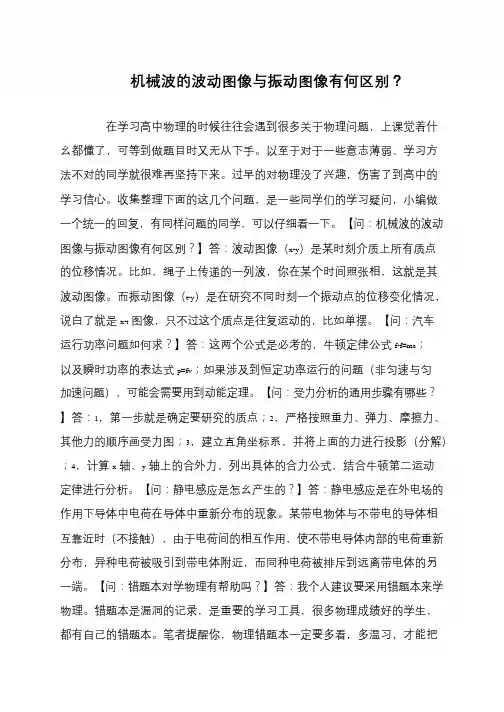

机械波的波动图像与振动图像有何区别？在学习高中物理的时候往往会遇到很多关于物理问题，上课觉着什幺都懂了，可等到做题目时又无从下手。

以至于对于一些意志薄弱、学习方法不对的同学就很难再坚持下来。

过早的对物理没了兴趣，伤害了到高中的学习信心。

收集整理下面的这几个问题，是一些同学们的学习疑问，小编做一个统一的回复，有同样问题的同学，可以仔细看一下。

【问：机械波的波动图像与振动图像有何区别？】答：波动图像（x-y）是某时刻介质上所有质点的位移情况。

比如，绳子上传递的一列波，你在某个时间照张相，这就是其波动图像。

而振动图像（t-y）是在研究不同时刻一个振动点的位移变化情况，说白了就是x-t图像，只不过这个质点是往复运动的，比如单摆。

【问：汽车运行功率问题如何求？】答：这两个公式是必考的，牛顿定律公式f-f=ma；以及瞬时功率的表达式p=fv；如果涉及到恒定功率运行的问题（非匀速与匀加速问题），可能会需要用到动能定理。

【问：受力分析的通用步骤有哪些？】答：1，第一步就是确定要研究的质点；2，严格按照重力、弹力、摩擦力、其他力的顺序画受力图；3，建立直角坐标系，并将上面的力进行投影（分解）；4，计算x轴、y轴上的合外力，列出具体的合力公式，结合牛顿第二运动定律进行分析。

【问：静电感应是怎幺产生的？】答：静电感应是在外电场的作用下导体中电荷在导体中重新分布的现象。

某带电物体与不带电的导体相互靠近时（不接触），由于电荷间的相互作用，使不带电导体内部的电荷重新分布，异种电荷被吸引到带电体附近，而同种电荷被排斥到远离带电体的另一端。

【问：错题本对学物理有帮助吗？】答：我个人建议要采用错题本来学物理。

错题本是漏洞的记录，是重要的学习工具，很多物理成绩好的学生，都有自己的错题本。

笔者提醒你，物理错题本一定要多看，多温习，才能把。

专题09 振动图像与波动图像目录一.振动图像 (1)二.共振曲线 (2)三.波的图像 (2)四．振动图像和波动图像的比较 (4)五．根据两个波形图求周期、波速 (5)六．根据两个振动图求周期、波速 (6)A．1t时刻小球向上运动B．2t时刻光源的加速度向上t时刻影子的位移为5AC．2t时刻小球与影子相位差为 D．3【典例分析2】（2024上·山东青岛·高三山东省平度第一中学校考期末）如图甲，一质量为m的物体B放在水平面上，质量为2m的物体A通过一轻弹簧与其连接。

给A一竖直方向上的初速度，当A运动到最高点时，B与水平面间的作用力刚好为零。

从某时刻开始计时，A的位移随时间变化规律如图乙，已知重力加速度为g，下列说法正确的是（）二.共振曲线【分析要点】系统做受迫振动时，如果驱动力的频率可以调节，把不同频率的驱动力先后作用于同—个振动系统，其受迫振动的振幅将不同，如图是共振曲线图．驱动力频率f等于系统的固有频率f0时，受迫振动的振幅最大，这种现象叫做共振．【要点诠释】：驱动力频率接近物体的固有频率时，受迫振动的振幅最大，这种现象叫做共振．【典例分析1】（2023上·江苏扬州·高三统考阶段练习）如图甲所示，一个竖直圆盘转动时，固定在圆盘上的小圆柱带动一个T形支架在竖直方向振动，T形支架下面系着一个弹簧和小球组成的振动系统。

改变圆盘匀速转动的周期，其共振曲线如图乙所示、则（）A．圆盘以2s的周期匀速转动时，小球稳定后振动频率约为3HzB．当圆盘转动周期为3s时，小球振动的振幅最大C．若圆盘匀速转动的周期减小，共振曲线的峰值将向右移动D．若圆盘匀速转动的周期增大，系统的振动频率变小【典例分析2】．两单摆在不同的驱动力作用下其振幅A随驱动力频率f变化的图象如图中甲、乙所示，则下列说法正确的是()A.单摆振动时的频率与固有频率有关，振幅与固有频率无关B.若两单摆放在同一地点，则甲、乙两单摆的摆长之比为4∶1C.若两单摆摆长相同放在不同的地点，则甲、乙两单摆所处两地的重力加速度之比为4∶1D.周期为2 s的单摆叫作秒摆，在地面附近，秒摆的摆长约为2 m三.波的图像【分析要点】1．图像的建立用横坐标x表示在波的传播方向上介质中各质点的平衡位置，纵坐标y表示某一时刻各个质点偏离平衡位置的位移，并规定横波中位移方向向某一个方向时为正值，位移方向向相反的方向时为负值．在xOy平，），用平滑的曲线面上，描出各个质点平衡位置x与对应的各质点偏离平衡位置的位移y的坐标点（x y把各点连接起来就得到了横波的波形图像（如图所示）．2．图像的特点（1）横波的图像形状与波在传播过程中介质中各质点某时刻的分布相似，波形中的波峰即为图像中的位移正向的最大值，波谷即为图像中位移负向的最大值，波形中通过平衡位置的质点在图像中也恰处于平衡位置．（2）波形图像是正弦或余弦曲线的波称为简谐波．简谐波是最简单的波．（3）波的图像的重复性：相隔时间为周期整数倍的两个时刻的波形相同．（4）波的传播方向的双向性：不指定波的传播方向时，图像中波可能向x轴正方向或z轴负方向传播．波动图像的意义：描述在波的传播方向上的介质中的各质点在某一时刻离开平衡位置的位移．3．由波的图像可以获得的信息知道了一列波在某时刻的波形图像，如图所示，能从这列波的图像中了解到波的传播情况主要有以下几点：（1）可以直接看出在该时刻沿传播方向上各质点的位移．图线上各点的纵坐标表示的是各质点在该时刻的位移．如图中的M点的位移是2 cm．（2）可以直接看出在波的传播过程中各质点的振幅A，即波动图线上纵坐标最大值的绝对值，即A ．4 cm（3）可以判断出沿传播方向上各质点在该时刻的运动方向．如要确定图线上N点的振动方向，可以根据波的传播方向和波的形成过程，知道质点N开始振动的时刻比它左侧相邻质点M要滞后一些，所以质点M在此时刻的位移值是质点N在下一时刻的位移值，由此判断出质点N此时刻的速度方向应沿y轴正方向，即向上振动．如果这列波的传播方向改为自右向左，则质点M开始振动的时刻比它右侧相邻质点N要滞后一些，所以质点N此时刻的位移值将是质点M在晚些-方向，即向下振动．总之，利用波的传播方时刻的位移值，由此判断出质点M此时刻的速度方向应沿y向确定质点运动方向的方法是要抓住波动的成因，即先振动的质点（即相邻两点中离波源比较近的质点）总是要带动后面的质点（即相邻两点中离波源比较远的质点）运动．【典例分析1】（2024上·河南·高三校联考期末）位于坐标原点的质点P在t=0时刻从平衡位置开始振动，t=1.0s时刻振动刚好传播到x=2.2m处，如图所示，此时质点Q处平衡位置，则下列说法正确的是（）A．质点P起振方向为y轴负方向B．质点Q的平衡位置坐标为x Q=0.9m【典例分析2】（2024上·山东聊城·高三统考期末）某列沿x 轴正方向传播的简谐横波，在0=t 时的波形图如图所示，P 为平衡位置在2m x =处的质点。

专题九振动图像与波动图像知识点一、振动图像与波动图像1.两种图象的比较图象类型振动图象波的图象研究对象一振动质点沿波传播方向上所有质点研究内容一质点的位移随时间的变化规律某时刻所有质点的空间分布规律图象物理意义表示某质点各个时刻的位移表示某时刻各质点的位移图象信息(1)质点振动周期(2)质点振幅(3)各时刻质点位移(4)各时刻速度、加速度方向(1)波长、振幅(2)任意一质点在该时刻的位移(3)任意一质点在该时刻的加速度方向(4)传播方向、振动方向的互判2.“一分、一看、二找”巧解波的图象与振动图象综合类问题(1)分清振动图象与波的图象.只要看清横坐标即可，横坐标为x则为波的图象，横坐标为t则为振动图象.(2)看清横、纵坐标的单位，尤其要注意单位前的数量级.(3)找准波的图象对应的时刻.(4)找准振动图象对应的质点.类型1 振动图像和波形图,读图知波长和周期,进行定性判定和定量计算（多选）1．（2024•富平县一模）沿x轴传播的一列简谐横波在t＝0时刻的波动图像如图甲所示，平衡位置在x＝4m处的质点Q的振动图像如图乙所示，下列说法正确的是（）A．该波沿x轴正方向传播B．该波的波长为10m C．该波的周期为1.6s D．该波的传播速度为12m/sE．t=415s时刻，x＝0处的质点回到平衡位置【解答】解：A、根据质点Q的振动图像可知，t＝0时刻质点Q沿y轴正方向振动，则该波沿x 轴正方向传播，故A正确；BCD、该波的波长λ＝12m，周期T＝1.6s，由v=λT可得该波的传播速度v＝7.5m/s，故BD错误，C正确；E、波动图像的方程为y=Asin(2πλx+φ)，当x＝4时，y＝0，代入解得φ=π3，则波动方程为y=20sin(π6x+π3)(cm)，t＝0时刻，x＝0处的质点偏离平衡位置的位移大小为10√3cm，振动方程为y=20sin(5π4t+2π3)(cm)，t=415s时刻回到平衡位置，故E正确.故选：ACE。

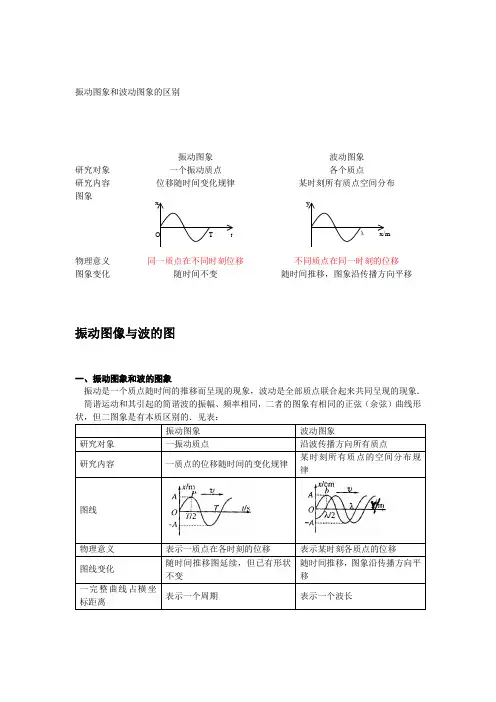

振动图象和波动图象的区别
振动图象波动图象
研究对象一个振动质点各个质点
研究内容位移随时间变化规律某时刻所有质点空间分布
图象
x
O T t y
λx/m
物理意义同一质点在不同时刻位移不同质点在同一时刻的位移
图象变化随时间不变随时间推移，图象沿传播方向平移振动图像与波的图
一、振动图象和波的图象
振动是一个质点随时间的推移而呈现的现象，波动是全部质点联合起来共同呈现的现象．简谐运动和其引起的简谐波的振幅、频率相同，二者的图象有相同的正弦（余弦）曲线形状，但二图象是有本质区别的．见表：
振动图象波动图象
研究对象一振动质点沿波传播方向所有质点
研究内容一质点的位移随时间的变化规律某时刻所有质点的空间分布规律
图线
物理意义表示一质点在各时刻的位移表示某时刻各质点的位移
图线变化随时间推移图延续，但已有形状
不变
随时间推移，图象沿传播方向平
移
一完整曲线占横坐
标距离
表示一个周期表示一个波长。

波动图像与振动图像有何区别？在学习高中物理的时候往往会遇到很多关于物理问题，上课觉着什幺都懂了，可等到做题目时又无从下手。

以至于对于一些意志薄弱、学习方法不对的同学就很难再坚持下来。

过早的对物理没了兴趣，伤害了到高中的学习信心。

收集整理下面的这几个问题，是一些同学们的学习疑问，小编做一个统一的回复，有同样问题的同学，可以仔细看一下。

【问：波动图像与振动图像有何区别？】答：波动图像（x-y）反映的是某一时刻所有质点的位移情况。

比如，绳子上传递的一列波，你在某个时间照了一张相，相片就是一张波动图像，反映了n个质点在此时刻的不同位移情况。

而振动图像（t-y）反映的是振动质点在不同时间的运动轨迹，本质上与牛顿动力学中的位移-时间图像一样。

振动图像的位移变化是周期的，质点运动也是往复的，最为典型的就是弹簧振子。

【问：怎幺判定电势大小？】答：距离正电荷近的地方电势高，离负电荷近的区域电势低。

沿着电场线的方向电势是逐渐减小的。

电势是电场自身的特性，取决于产生电势（电场强度e）的电荷，与检验，及其正负电荷都无关。

【问：受力分析投影的xy轴怎幺确定？】答：坐标系的建立是有原则的，不能随便画xy轴。

从经验说，我们规定物体运动（或运动趋势）的方向为x轴，与运动（或运动趋势方向）垂直的方向为y轴方向，这样后面的分析就会简单些。

【问：反冲现象是怎幺一回事？】反冲现象是指在系统内力作用下，系统内一部分物体向某方向运动（发生动量变化时），根据动量守恒定律，系统其余部分物体会向相反的方向发生动量变化（运动）。

典型的代表就是喷气式飞机、火箭等。

【问：物理题有哪些常用数学知识？】答：耐心寻找规律、选取相应的数学方法，是提高物理分数的一个关键要素。

物理题求解过程中常用的数学方法有：均值定理、比例法、数列法（及其和。

2020年高考物理100考点最新模拟题千题精练（选修 3-4）第二部分机械振动和机械波 专题2.7振动图像和波动图像1. （6分）（2019北京通州二模） 图甲为一简谐横波在 t=0时刻的波形图象，图乙为横波中 x=2m 处质点B.波的传播速度大小为 2m/sC.在t=0时刻，图甲中质点 A 的振动速度大小为0D.在t=1s 时刻，图甲中质点 A 的位置坐标为（0, 20）【名师解析】由图乙可知，横波中 x=2m 处质点A 在t=0时刻的振动方向沿 据横波的特征：质点的振动方向和波的传播方向相互垂直，可知波的传播方向沿 由图甲可知波长为 8m,由图乙可知周期 T=4s,因此该简谐横波的传播速度大小为 v = -=—m/s=2m/s, 故B 正确；在t=0时刻，图甲中质点 A 在平衡位置，振动速度大小为最大，故 C 错误；从t=0到t=1s, 即经过四分之一周期，图甲中质点A 运动到波峰位置，所以其位置坐标为（2m, 20cm ）,故D 错误。

2. （5分）（2019广西桂林、崇左二模） 如图所示，一列简谐横波 t=0时波形如图，波沿 x 轴负向传播，传播速度v=1m/s,则下列说法正确的是（）y 轴向上，再回到图甲中，根x 轴正方向，故A 错误; A 的振动图象，下列说法正确的是（A .波的传播方向沿 x 轴负方向i cmx/mA .此时x= 1.25 m处的质点正在做加速度增大的减速运动B.x = 0.4 m处的质点比x=0.6 m处的质点先回到平衡位置C.x = 4 m处的质点再经过1.5 s可运动到波峰位置D.t=2s的波形图与t=0时的波形图重合E.x = 2 m处的质点在做简谐运动，其振动方程为y=0.4sin （兀1 （m）【参考答案】ACD。

【命题意图】本题以波动图像给出解题信息，考查机械振动和机械波的相关知识点。

【解题思路】波沿x轴负向传播，此时x= 1.25 m处的质点右侧的质点纵坐标较大，故质点向上运动，质点纵坐标大于零，故由质点运动远离平衡位置可得：质点做加速度增大的减速运动，故A正确；由波沿x轴负向传播可得：x = 0.6 m处的质点向平衡位置运动，x=0.4 m处的质点先运动到负的最大位移处后向平衡位置运动，所以x= 0.6m处的质点比x=0.4 m处的质点先回到平衡位置，选项B错误；由波沿x轴负向传3播可得：x=4 m处的质点由平衡位置向下振动，故x=4 m处的质点再经过@T可运动到波峰位置，又有波长入=2m,波速v= 1m/s,所以，周期T =入/v= 2s,那么，x = 4 m处的质点再经过1.5 s可运动到波峰位置，选项C 正确；故经过2s （一个周期），波正好向前传播一个波长，波形重合，故t= 2s的波形图与t=0时的波形图重合，选项D正确；x = 2 m处的质点在做简谐运动的周期T = 2s,④=2兀/T=,兀又有振幅A = 0.4m, t=0时，质点位移为零，根据波沿x轴负向传播可知质点向下振动，其初相位为忸兀，故可得：x = 2 m处质点的振动方程为y=A sin （ d+ 4） =0.4sin （兀t+尢（m）,选项E错误。
