振动图象与波动图象的比较

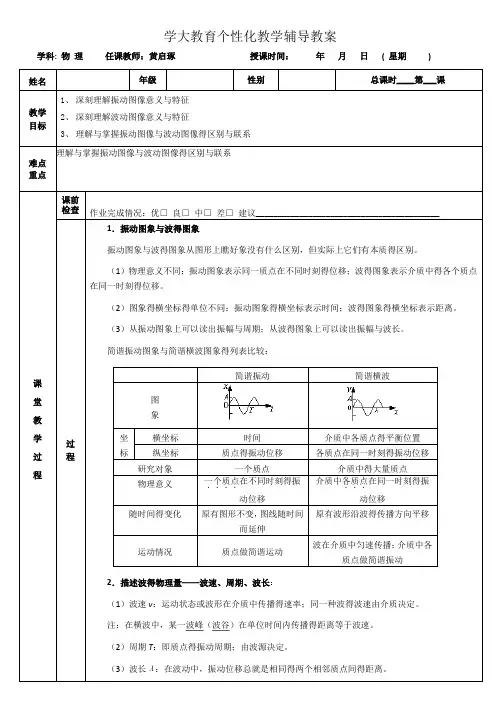

学大教育个性化教学辅导教案学科: 物理任课教师：黄启琢授课时间：年月日( 星期)姓名年级性别总课时____第___课教学目标1、深刻理解振动图像意义与特征2、深刻理解波动图像意义与特征3、理解与掌握振动图像与波动图像得区别与联系难点重点理解与掌握振动图像与波动图像得区别与联系课堂教学过程课前检查作业完成情况：优□良□中□差□建议__________________________________________过程1．振动图象与波得图象振动图象与波得图象从图形上瞧好象没有什么区别，但实际上它们有本质得区别。

（1）物理意义不同：振动图象表示同一质点在不同时刻得位移；波得图象表示介质中得各个质点在同一时刻得位移。

（2）图象得横坐标得单位不同：振动图象得横坐标表示时间；波得图象得横坐标表示距离。

（3）从振动图象上可以读出振幅与周期；从波得图象上可以读出振幅与波长。

简谐振动图象与简谐横波图象得列表比较：简谐振动简谐横波图象坐标横坐标时间介质中各质点得平衡位置纵坐标质点得振动位移各质点在同一时刻得振动位移研究对象一个质点介质中得大量质点物理意义一个质点．．．．在不同时刻得振动位移介质中各质点．．．在同一时刻得振动位移随时间得变化原有图形不变，图线随时间而延伸原有波形沿波得传播方向平移运动情况质点做简谐运动波在介质中匀速传播；介质中各质点做简谐振动2．描述波得物理量——波速、周期、波长：（1）波速v：运动状态或波形在介质中传播得速率；同一种波得波速由介质决定。

注：在横波中，某一波峰（波谷）在单位时间内传播得距离等于波速。

（2）周期T：即质点得振动周期；由波源决定。

（3）波长λ：在波动中，振动位移总就是相同得两个相邻质点间得距离。

yxyx7．波动图象得应用：（1）从图象上直接读出振幅、波长、任一质点在该时刻得振动位移。

（2）波动方向<==>振动方向。

方法：选择对应得半周，再由波动方向与振动方向“头头相对、尾尾相对”来判断。

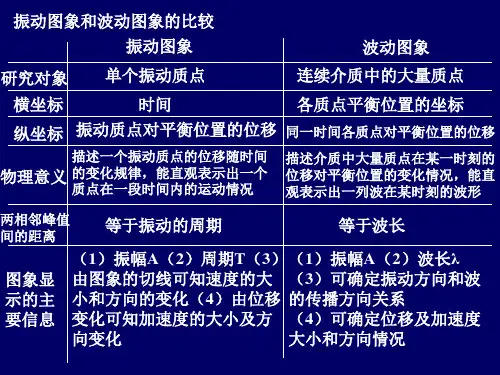

振动图像与波动图像【核心考点提示】两种图象的比较振动图象波动图象研究对象一振动质点沿波传播方向的所有质点研究内容一质点的位移随时间的变化规律某时刻所有质点的空间分布规律图象物理意义表示同一质点在各时刻的位移表示某时刻各质点的位移图象信息(1)质点振动周期(2)质点振幅(3)某一质点在各时刻的位移(4)各时刻速度、加速度的方向(1)波长、振幅(2)任意一质点在该时刻的位移(3)任意一质点在该时刻的加速度方向(4)传播方向、振动方向的互判图象变化随着时间推移，图象延续，但已有形状不变随着时间推移，波形沿传播方向平移一完整曲线占横坐标的距离表示一个周期表示一个波长【微专题训练】例题1：如图甲所示是一列沿x轴正方向传播的简谐横波在t＝0时刻的波形图，P是参与波动的、离原点x1＝2m处的质点，Q是参与波动的、离原点x2＝4m处的质点。

图乙是参与波动的某一质点的振动图像(所有参与波动的质点计时起点相同)。

由图可知()A．从t＝0到t＝6s，质点P通过的路程为0.6mB．从t＝0到t＝6s，质点Q通过的路程为1.2mC．这列波的传播速度为v＝2m/sD．从t＝0起，质点P比质点Q先到达波峰E．图乙可能是图甲中质点Q的振动图像[解析]由题图乙可知周期为2s,6s＝3T，每个周期内质点运动的路程为4A，因此从t＝0到t＝6s，质点P通过的程为12A＝60cm＝0.6m，选项A正确；质点Q通过的路程也为0.6m，选项B错误；由题图甲可知波长为4m，这列波的波速为v＝λT＝2m/s，选项C正确；质点P在t＝0时正沿y轴负方向运动，质点Q正沿y轴正方向运动，因此质点Q比质点P先到达波峰，选项D错误；由于质点Q在t＝0时正沿y轴正方向运动，因此题图乙可能是题图甲中质点Q的振动图像，选项E正确。

例题2：图甲为一列简谐横波在t ＝0.05s 时刻的波形图，图乙为质点P 的振动图象，则下列说法正确的是 ( )A ．简谐波速度大小为20m/sB ．简谐波沿x 轴的负方向传播C ．t ＝0.25s 时，质点Q 的加速度大于质点P 的加速度D ．t ＝0.1s 时，质点Q 的运动方向沿y 轴正方向E ．t ＝0.3s 时，质点Q 距平衡位置的距离大于质点P 距平衡位置的距离[解析] 由图中数据及波速公式得v ＝λT ＝20m/s ，选项A 正确；由图乙可知t ＝0.05s 时质点P 正沿y 轴负方向运动，可知简谐波沿x 轴正方向传播，选项B 错误；Δt ＝0.25s －0.05s ＝0.20s ＝T ，经过一个周期各质点回到t ＝0.05s 时的位置，而t ＝0.05s 时，质点Q 的加速度大于质点P 的加速度，可知选项C 正确；由图示位置再经0.05s 即t ＝0.1s 时，质点Q 正经过平衡位置沿y 轴正方向运动，选项D 正确；t ＝0.3s 时与图示位置时间间隔Δt ＝0.3s －0.05s ＝0.25s ＝114T ，此时Q 位于平衡位置，P 位于波谷，选项E 错误。

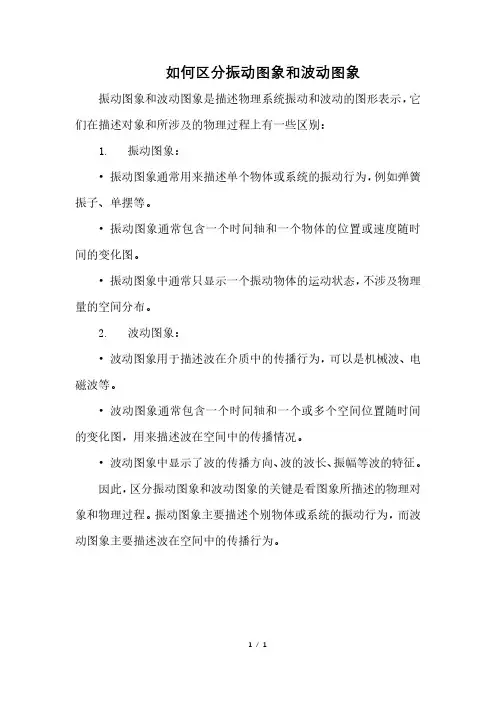

如何区分振动图象和波动图象
振动图象和波动图象是描述物理系统振动和波动的图形表示，它们在描述对象和所涉及的物理过程上有一些区别：
1. 振动图象：
•振动图象通常用来描述单个物体或系统的振动行为，例如弹簧振子、单摆等。

•振动图象通常包含一个时间轴和一个物体的位置或速度随时间的变化图。

•振动图象中通常只显示一个振动物体的运动状态，不涉及物理量的空间分布。

2. 波动图象：
•波动图象用于描述波在介质中的传播行为，可以是机械波、电磁波等。

•波动图象通常包含一个时间轴和一个或多个空间位置随时间的变化图，用来描述波在空间中的传播情况。

•波动图象中显示了波的传播方向、波的波长、振幅等波的特征。

因此，区分振动图象和波动图象的关键是看图象所描述的物理对象和物理过程。

振动图象主要描述个别物体或系统的振动行为，而波动图象主要描述波在空间中的传播行为。

1/ 1。

机械波·知识点精解1．机械波的形成(1)机械波的形成机械振动在媒质中的传播叫机械波。

(2)机械波产生的条件既要有振源，又要有传播振动的媒质。

振源是形成机械波的必要条件但不充分。

既有机械波就必有机械振动，但有机械振动不一定有机械波。

(3)机械波的特点①振动传播途径上的各质点的振动周期相同，且与波源的振动周期相同。

②离波源越远的质点的振动越滞后。

③各振动质点只在各自的平衡位置附近振动，并不“随波逐流”。

④机械波向外传播的是振动的形式，通过振动形式的传播将能量传输出去。

2．横波和纵波按照质点振动方向与波的传播方向的关系，可以把机械波分为横波和纵波。

质点振动方向与波的传播方向在同一直线上的机械波叫做纵波；质点振动方向与波的传播方向垂直的机械波叫做横波。

3．波长、频率和波速(1)波长λ在波的传播方向上，两个相邻的在振动过程中对平衡位置的位移总是相等的质点之间的距离叫做波长，波长反映了波的空间周期性。

对于横波，相邻两波峰或相邻两波谷之间的距离等于波长；对于纵波，相邻的两个密部或相邻的两个疏部之间距离等于波长(注意区别“叫做”与“等于”)。

(2)频率f机械波的频率表明机械波在单位时间的频繁程度。

机械波的频率等于振源的频率。

(3)波速V波的传播速度，即振动形式的传播速度，也是能量的传播速度。

①波速V=λ/T=S/t。

②在同种均匀媒质中，波速是一个定值。

波速只取决于媒质性质(见下表中声波在几种不同媒质中的传播速度)。

同时还与温度有关。

不能认为V由λ和T决定。

③注意区别波速与质点的振动速度这两个不同的概念。

两者的方向可能在同一直线上(纵波)，也可能相互垂直(横波)。

波的传播是匀速的，振动速度大小、方向随时都要发生变化。

性和时间周期性的联系，波源振动几个周期，波就向前传播几个波长。

4．波的图象表示在波的传播方向上，媒质量质点在同一时刻相对平衡位置的位移的曲线。

(1)对于简谐波来说，波的图象是按正弦曲线变化的。

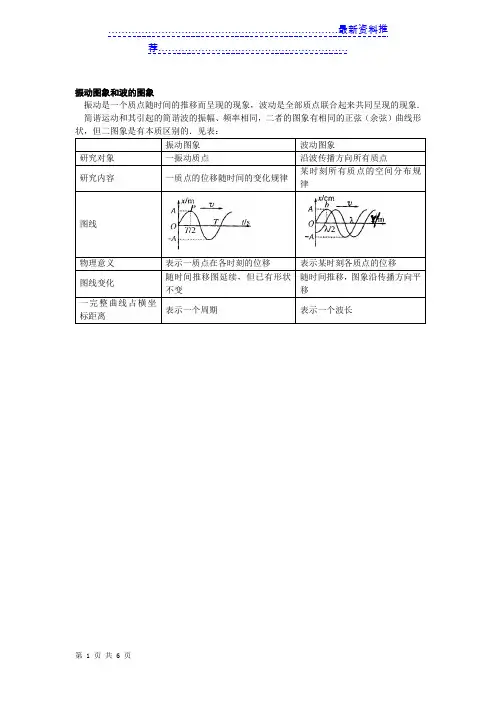

振动图象和波的图象振动是一个质点随时间的推移而呈现的现象，波动是全部质点联合起来共同呈现的现象．简谐运动和其引起的简谐波的振幅、频率相同，二者的图象有相同的正弦（余弦）曲线形状，但二图象是有本质区别的．见表：振动图象波动图象研究对象一振动质点沿波传播方向所有质点研究内容一质点的位移随时间的变化规律某时刻所有质点的空间分布规律图线物理意义表示一质点在各时刻的位移表示某时刻各质点的位移图线变化随时间推移图延续，但已有形状不变随时间推移，图象沿传播方向平移一完整曲线占横坐标距离表示一个周期表示一个波长2012届高考二轮复习专题 ：振动图像与波的图像及多解问题【例1】如图6—27所示，甲为某一波动在t=1．0s 时的图象，乙为参与该波动的P 质点的振动图象（1）说出两图中AA /的意义？（2）说出甲图中OA /B 图线的意义？（3）求该波速v=？（4）在甲图中画出再经3．5s 时的波形图（5）求再经过3．5s 时p 质点的路程S 和位移解析：（1）甲图中AA /表示A 质点的振幅或1．0s 时A 质点的位移大小为0．2m ，方向为负．乙图中AA /’表示P 质点的振幅，也是 P 质点在 0．25s 的位移大小为0．2m ，方向为负．（2）甲图中OA /B 段图线表示O 到B 之间所有质点在1．0s 时的位移、方向均为负．由乙图看出P 质点在1．0s 时向一y 方向振动，由带动法可知甲图中波向左传播，则OA /间各质点正向远离平衡位置方向振动，A /B 间各质点正向靠近平衡位置方向振动．（3）甲图得波长λ＝4 m ，乙图得周期 T ＝1s 所以波速v=λ/T=4m/s（4）用平移法：Δx ＝v ·Δt ＝14 m ＝（3十½）λ所以只需将波形向x 轴负向平移½λ=2m 即可，如图所示（5）求路程：因为n=2/T t =7，所以路程S=2An=2×0·2×7=2。

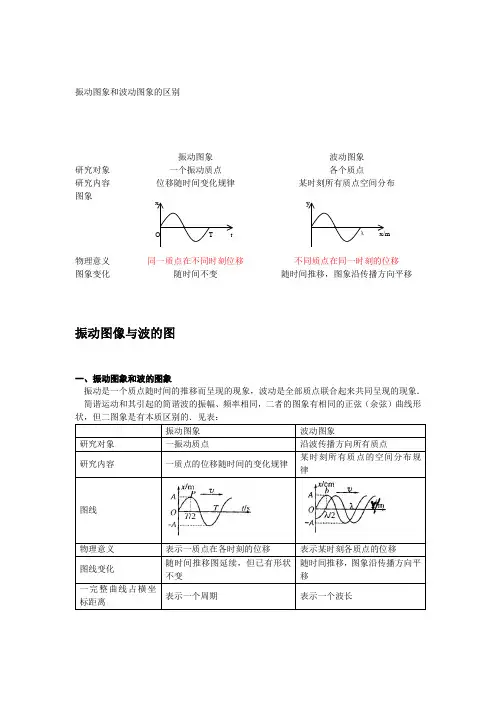

振动图象和波动图象的区别
振动图象波动图象
研究对象一个振动质点各个质点
研究内容位移随时间变化规律某时刻所有质点空间分布
图象
x
O T t y
λx/m
物理意义同一质点在不同时刻位移不同质点在同一时刻的位移
图象变化随时间不变随时间推移，图象沿传播方向平移振动图像与波的图
一、振动图象和波的图象
振动是一个质点随时间的推移而呈现的现象，波动是全部质点联合起来共同呈现的现象．简谐运动和其引起的简谐波的振幅、频率相同，二者的图象有相同的正弦（余弦）曲线形状，但二图象是有本质区别的．见表：。

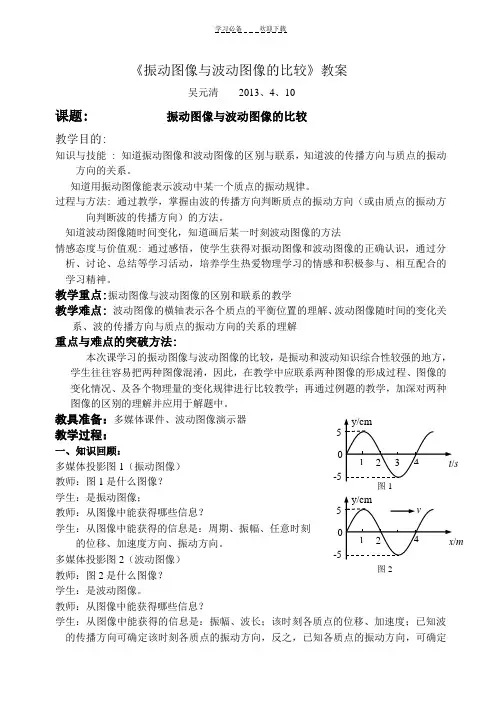

《振动图像与波动图像的比较》教案吴元清 2013、4、10课题: 振动图像与波动图像的比较教学目的:知识与技能 : 知道振动图像和波动图像的区别与联系，知道波的传播方向与质点的振动方向的关系。

知道用振动图像能表示波动中某一个质点的振动规律。

过程与方法: 通过教学，掌握由波的传播方向判断质点的振动方向（或由质点的振动方向判断波的传播方向）的方法。

知道波动图像随时间变化，知道画后某一时刻波动图像的方法情感态度与价值观: 通过感悟，使学生获得对振动图像和波动图像的正确认识，通过分析、讨论、总结等学习活动，培养学生热爱物理学习的情感和积极参与、相互配合的学习精神。

教学重点:振动图像与波动图像的区别和联系的教学教学难点: 波动图像的横轴表示各个质点的平衡位置的理解、波动图像随时间的变化关系、波的传播方向与质点的振动方向的关系的理解重点与难点的突破方法:本次课学习的振动图像与波动图像的比较，是振动和波动知识综合性较强的地方， 学生往往容易把两种图像混淆，因此，在教学中应联系两种图像的形成过程、图像的 变化情况、及各个物理量的变化规律进行比较教学；再通过例题的教学，加深对两种 图像的区别的理解并应用于解题中。

教具准备：多媒体课件、波动图像演示器 教学过程：一、知识回顾：多媒体投影图1（振动图像） 教师：图1是什么图像？ 学生：是振动图像；教师：从图像中能获得哪些信息？学生：从图像中能获得的信息是：周期、振幅、任意时刻的位移、加速度方向、振动方向。

多媒体投影图2（波动图像） 教师：图2是什么图像？ 学生：是波动图像。

教师：从图像中能获得哪些信息？学生：从图像中能获得的信息是：振幅、波长；该时刻各质点的位移、加速度；已知波的传播方向可确定该时刻各质点的振动方向，反之，已知各质点的振动方向，可确定sm图2波的传播方向。

教师：从这两个图像看，两个图像的形状相同，它们有什么区别吗？二、新课教学：教师：振动图象和波的图象从图形上看好象没有什么区别，但实际上它们有本质的区别。

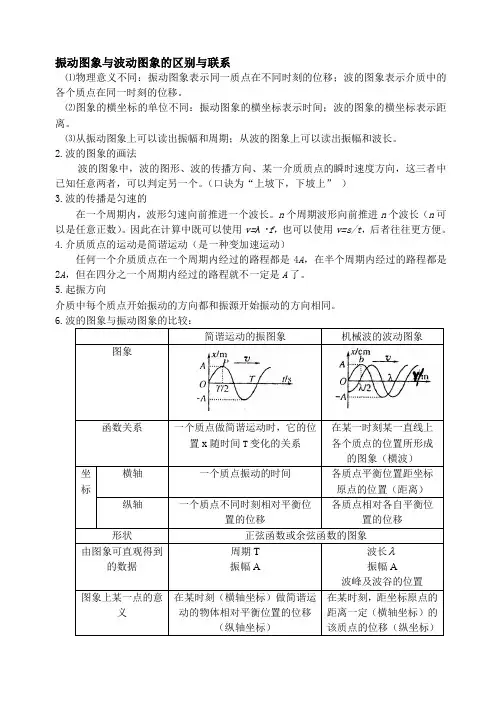

振动图象与波动图象的区别与联系⑴物理意义不同：振动图象表示同一质点在不同时刻的位移；波的图象表示介质中的各个质点在同一时刻的位移。

⑵图象的横坐标的单位不同：振动图象的横坐标表示时间；波的图象的横坐标表示距离。

⑶从振动图象上可以读出振幅和周期；从波的图象上可以读出振幅和波长。

2.波的图象的画法波的图象中，波的图形、波的传播方向、某一介质质点的瞬时速度方向，这三者中已知任意两者，可以判定另一个。

（口诀为“上坡下，下坡上”）3.波的传播是匀速的在一个周期内，波形匀速向前推进一个波长。

n个周期波形向前推进n个波长（n可以是任意正数）。

因此在计算中既可以使用v=λ f，也可以使用v=s/t，后者往往更方便。

4.介质质点的运动是简谐运动（是一种变加速运动）任何一个介质质点在一个周期内经过的路程都是4A，在半个周期内经过的路程都是2A，但在四分之一个周期内经过的路程就不一定是A了。

5.起振方向介质中每个质点开始振动的方向都和振源开始振动的方向相同。

6.巩固练习： 1．如图为一质点的振动图线，从图线上可以看出此质点做的是 运动，周期是 s ，振幅是 cm ，0.4s 时的位移是 cm ，0.6s 时的位移是 cm ．2．如图是一水平弹簧振子做简谐运动的振子的振动图像(x -t 图),由图可推断,振动系统( ) A ．在t 1和t 2时刻具有相等的动能和相同的动量 B ．在t 3和t 4时刻具有相等的势能和相同的动量 C ．在t 4和t 6时刻具有相同的位移和加速度 D ．在t 1和t 6时刻具有相同的速度和加速度3．右图为某简谐横波的图象，由图可知（ ） A ．波长为4mB ．周期为4sC ．振幅为2cmD ．波向x 轴正方向传播4．如图所示为一简谐波在t 时刻的图象．已知质点a 将比质点b 先回到平衡位置，则下列说法中正确的是( )A ．波沿x 轴正向传播B ．波沿x 轴负向传播C ．质点a 的速度正在增大D ．质点b 的速度正在增大 5．如图所示，实线A 是一列横波在某时刻的波形，虚线B 为经T 47后的波形图，根据图线可知波向 传播（填“左”或“右”），此时刻M 点向 运动，P 点向 运动．6．一列机械波在某一时刻的波形如实线所示，经过△t 时间的波形如虚线所示．已知波的传播速率为1m/s ，则下列四个数据中△t 的可能值为（ ）A ．1sB ．8sC ．9sD ．20s 7．一列机械波在介质中的传播速度是20m/s ，相邻两波峰间的距离为0.40m ，则( )A ．波源的振动频率为50HzB ．波源的振动周期为0．01s C ．波源每秒钟完成的全振动的次数为100次y/D．波源每秒钟完成的全振动的次数为50次8．有一单摆作简谐运动，其摆长为L，摆球质量为m，振动周期为T．为使其周期T变大，下述办法可行的是A．减小m B．增大L C．减小L D．将单摆放到重力加速度较小的地方例：如图所示，甲为某一波动在t =1.0S时的图象，乙为参与波动的P质点的振动图象，则(1)在甲图中画出再经3.5S时的波形图；(2)求再经过3.5S时P质点的路程S和位移。

波动图象和振动图象的理解和应用两种图象的比较
例3(2015·天津理综·3)图6甲为一列简谐横波在某一时刻的波形图，a、b两质点的横坐标分别为x a＝2 m和x b＝6 m，图乙为质点b从该时刻开始计时的振动图象．下列说法正确的是()
图6
A．该波沿＋x方向传播，波速为1 m/s
B．质点a经4 s振动的路程为4 m
C．此时刻质点a的速度沿＋y方向
D．质点a在t＝2 s时速度为零答案D
解析由题图可知，该简谐横波波长为λ＝8 m，周期T＝8 s，所以波速为v＝λ
T＝1 m/s，该时刻开始质点b向上运动，所以该波沿－x方向传播，A错误；经过4 s(半个周期)质点a振动的路程为2A＝1 m，B错误；此刻质点a运动方向与质点b相反，沿－y方向，C错误；在t＝2 s时质点a在波谷处，速度为0，D正确．
1．由波的图象画某一质点振动图象的步骤
(1)由波的图象求出波的周期，亦即质点做简谐运动的周期；
(2)从波的图象中找出该质点在计时时刻相对平衡位置的位移；
(3)根据质点振动方向和波传播方向间的关系，确定质点的振动方向；
(4)建立y－t坐标系，根据正弦或余弦规律画出质点的振动图象．
2．由波的图象和某一质点的振动图象判断波的传播规律的方法
(1)首先根据横轴是长度还是时间分清哪一个是波的图象，哪一个是振动图象，注意各个质点振动的周期和振幅相同．
(2)从确定的振动图象中可以找出某质点在波的图象中某一时刻的振动方向，根据该点振动方向确定波的传播方向．。

易错点33 机械振动机械波易错总结一、横波和纵波定义标志性物理量实物波形横波质点的振动方向与波的传播方向相互垂直的波(1)波峰：凸起的最高处(2)波谷：凹下的最低处纵波质点的振动方向与波的传播方向在同一直线上的波(1)密部：质点分布最密的位置(2)疏部：质点分布最疏的位置二、机械波1.介质(1)定义：波借以传播的物质.(2)特点：组成介质的质点之间有相互作用，一个质点的振动会引起相邻质点的振动.2.机械波机械振动在介质中传播，形成了机械波.3.机械波的特点(1)介质中有机械波传播时，介质本身并不随波一起传播，它传播的只是振动这种运动形式.(2)波是传递能量的一种方式.(3)波可以传递信息.三、振动图象和波的图象的比较1.振动图象和波的图象的比较振动图象波的图象图象坐标横坐标时间各质点的平衡位置纵坐标某一质点在不同时刻的振动位移各质点在同一时刻的振动位移研究对象一个质点沿波传播方向上的各质点物理意义一个质点在不同时刻的振动位移介质中各质点在同一时刻的振动位移(2)判断波的图象中质点的振动方向可根据带动法、上下坡法、微平移法；判断振动图象中质点的振动方向根据质点下一时刻的位置.四、振动与波的关系1.区别(1)研究对象不同——振动是单个质点在平衡位置附近的往复运动，是单个质点的“个体行为”；波动是振动在介质中的传播，是介质中彼此相连的大量质点将波源的振动传播的“群体行为”.(2)力的来源不同——产生振动的回复力，可以由作用在物体上的各种性质的力提供；而引起波动的力，则总是联系介质中各质点的弹力.(3)运动性质不同——振动是质点的变加速运动；而波动是匀速直线运动，传播距离与时间成正比.2.联系(1)振动是波动的原因，波动是振动的结果；有波动必然有振动，有振动不一定有波动.(2)波动的性质、频率和振幅与振源相同.【易错跟踪训练】易错类型：对物理概念理解不透彻1．（2020·天津市蓟州区第一中学高三月考）抗击新冠肺炎疫情的战斗中，中国移动携手“学习强国”推出了武汉实景24小时直播，通过5G超高清技术向广大用户进行九路信号同时直播武汉城市实况，全方位展现镜头之下的武汉风光，共期武汉“复苏”。

学大教育个性化教学辅导教案学科: 物理任课教师：黄启琢授课时间：年月日( 星期)姓名年级性别总课时____第___课教学目标1、深刻理解振动图像意义和特征2、深刻理解波动图像意义和特征3、理解和掌握振动图像和波动图像的区别与联系难点重点理解和掌握振动图像和波动图像的区别与联系课堂教学过程课前检查作业完成情况：优□良□中□差□建议__________________________________________过程1．振动图象和波的图象振动图象和波的图象从图形上看好象没有什么区别，但实际上它们有本质的区别。

（1）物理意义不同：振动图象表示同一质点在不同时刻的位移；波的图象表示介质中的各个质点在同一时刻的位移。

（2）图象的横坐标的单位不同：振动图象的横坐标表示时间；波的图象的横坐标表示距离。

（3）从振动图象上可以读出振幅和周期；从波的图象上可以读出振幅和波长。

简谐振动图象与简谐横波图象的列表比较：简谐振动简谐横波图象坐标横坐标时间介质中各质点的平衡位置纵坐标质点的振动位移各质点在同一时刻的振动位移研究对象一个质点介质中的大量质点物理意义一个质点．．．．在不同时刻的振动位移介质中各质点．．．在同一时刻的振动位移随时间的变化原有图形不变，图线随时间而延伸原有波形沿波的传播方向平移运动情况质点做简谐运动波在介质中匀速传播；介质中各质点做简谐振动2．描述波的物理量——波速、周期、波长：（1）波速v：运动状态或波形在介质中传播的速率；同一种波的波速由介质决定。

注：在横波中，某一波峰（波谷）在单位时间内传播的距离等于波速。

yxyx7．波动图象的应用：（1）从图象上直接读出振幅、波长、任一质点在该时刻的振动位移。

（2）波动方向<==>振动方向。

方法：选择对应的半周，再由波动方向与振动方向“头头相对、尾尾相对”来判断。

如图：【例3】如图是一列沿x轴正方向传播的机械波在某时刻的波形图。

由图可知：这列波的振幅为5cm，波长为4m 。

高中物理选修3-4知识点汇总一、用单摆测重力加速度实验误区警示①摆线不能过长或过短或易伸长，摆长应是选点到球心间的距离。

摆球用密度大、直径小的金属球。

②摆球摆动时应使偏角不超过10°，且在同一竖直面内，不要形成圆锥摆，摆动中悬点不能松动。

③累积法测周期时，应从最低位置开始计时和记录全振动次数。

④使用秒表方法是三次按按钮：一是“走时”，二是“停止”，三是“复零”。

读数：先读分钟刻度（包括半分钟），再读秒针刻度（最小刻度为0.1 s，不再估读）。

⑤处理数据时，采用图象法，画出T–L图象，求得直线的斜率k，即有g=4π2/k。

二、振动图象和波动图象异同点比较三、波特有的现象①波的叠加：当两列波相遇时，每列波将保持原有的特性，即频率、振幅、波长、波速及振动方向不变，继续按原来的方向传播，他们互不干扰。

在两列波的重叠区域内，介质中的质点同时参与两种振动，其振动的位移等于两列波分别引起的位移的矢量和。

②波的干涉与波的衍射的比较③多普勒效应多普勒效应是指由于波源与观察者之间有相对运动，观察者单位时间内接受到的波的个数发生了变化，出现了观测频率与波源频率不同的现象。

对机械波来说，所谓的运动或静止都是相对于介质而言的。

A．当观察者和波源有一个静止，另一个靠近静止者，观察者单位时间内接收到的波的个数增多了，观察到的波的频率就会变大。

B．当观察者和波源有一个静止，另一个远离静止者，观察者单位时间内接收到的波的个数变少了，观察到波的频率就会变小。

但要注意一点，波源和观察者只有相对运动才能观察到多普勒效应，如果波源和观察者以相同的速度运动，观察者是观测不到多普列效应的。

四、波的多解造成波动问题多解的主要因素（1）周期性①时间周期性：时间间隔u周期的关系不明确；②空间周期性：波传播距离与波长的关系不明确。

（2）双向性①传播方向双向性：波的传播方向不确定；②振动方向双向性：质点振动方向不明确。

（3）对称性波源的振动，要带动它左右相邻质元的振动，波向左右两方向传播。
