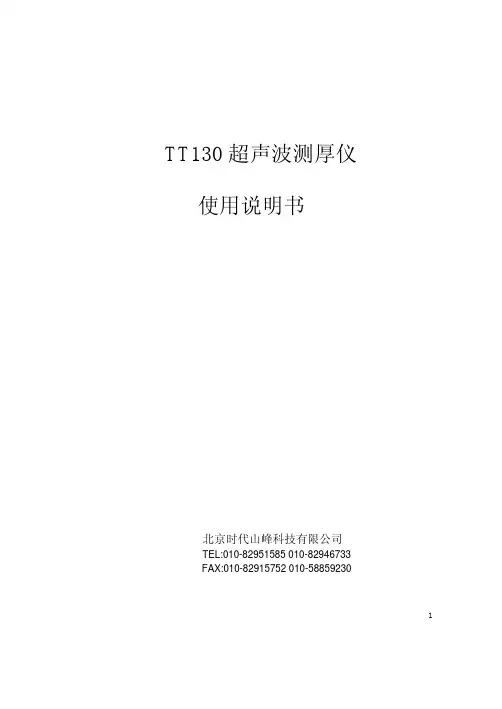

TT130超声波测厚仪使用说明书北京时代山峰科技有限公司TEL:010-******** 010-********FAX:010-******** 010-********1目次1.概述xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx32.性能指标xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx43.主要功能xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx54.测量步骤xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx55.测量声速xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx86.厚度值存储xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx97.低电压指示xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx108.自动关机xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx109.测量技术xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx1010.测量误差的预防方法xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx1211.注意事项xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx1412.维修xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx14附表: 各种材料的声速xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx1521 概述1.1 适用范围TT130智能化超声波测厚仪，采用超声波测量原理，适用于能使超声波以一恒定速度在其内部传播,并能从其背面得到反射的各种材料厚度的测量。
超声波测厚仪操作规程
一、开机，仪器先进行自检显示，1秒后，显示软件版本号，然后显示“0.000”，表明仪器就绪，可以正常使用。
如果屏幕闪烁或不显示，说明电池不足，应更换电池。
二、根据要测量材料的材质和材料的厚度，用上箭头键选择测量模式：E-E模式用于测量薄的材料(带有涂层的也选用此模式，而不用去除涂层)，1-E模式用于测量比较厚的材料，PLAS模式用于测量塑料，AUTO是自动模式。
三、按CAL键进入校验模式，如果显示IN(MM),再按CAL键，使得IN/µs(M/s)闪动。
四、使用上下箭头键调节声速，直到数值变为要测量材料的声速。
五、再按CAL键，退出校验模式，仪器可以开始测量。
六、测量材料时，滴一滴耦合剂在被测试材料上，然后用探头紧密贴在测试材料的表面，仪器应显示6-7个竖条和一个数值，该值即为材料的厚度值。
少于5个竖条或读数不稳定，则测量值是错误的。
七、质量控制有时要求知道目标值与实际厚度的差别，可以利用差值模式进行测量，步骤如下：
1、开机，仪器自检。
2、按DIFF键，屏幕显示DIFFOFF或DIFF,然后是厚度值及单位。
3、重复步骤7.2,开/关差值模式。
4、假定显示DIFF开，MM闪动，使用上下箭头输入目标厚度。
5、按SEND键确定后，即可以使用差值功能进行测量，具体操作如步骤6。
6、要解除差值模式，再按SEND键。
八、每次测量完毕后，关机。
用干净的细布将探头上粘的耦合剂擦拭干净。
超声波测厚仪使用方法说明书一、产品概述超声波测厚仪是一种利用超声波原理测量物体厚度的仪器。
本仪器广泛应用于工业生产中，特别适用于各种金属材料、塑料材料以及非金属材料的厚度测量。
二、仪器特点1. 非接触式测量：采用超声波传感器，无需与被测物体接触，避免了对物体表面的损伤。
2. 高精度测量：具备高精度的超声波传感器，可实现精确到小数点后两位的厚度测量。
3. 轻便便携：仪器体积小巧，重量轻，携带方便，适用于各种场合的使用。
4. 易操作性：仪器具备简单易懂的操作面板和显示屏，用户无需进行复杂设置即可进行测量。
三、使用方法1. 准备工作a. 检查仪器是否正常，仪器表面是否有明显的损伤。
b. 确保仪器电池充电情况良好，可正常使用。
c. 清洁被测物体表面，确保无杂质影响测量结果。
2. 测量操作a. 打开超声波测厚仪电源开关，待仪器完成自检后进入正常工作状态。
b. 将超声波传感器与被测物体表面垂直接触，并轻轻按压，确保传感器与被测物体保持紧密接触。
c. 仪器上的显示屏将显示出被测物体的厚度数值。
读取并记录该数值。
3. 结束操作a. 测量完成后，关闭超声波测厚仪电源开关。
b. 清理超声波传感器表面，确保无杂质附着。
四、注意事项1. 在测量前，请确保超声波测厚仪电池充电完好，以免影响测量。
2. 测量时，请确保超声波传感器与被测物体表面保持紧密接触，以获得准确的测量结果。
3. 清洁被测物体表面可以提高测量的准确性，避免外界杂质对测量结果的干扰。
4. 使用过程中请勿将超声波测厚仪放置在高温、潮湿或腐蚀性环境中，以免影响仪器性能和寿命。
5. 使用完毕后，请关闭超声波测厚仪电源开关，并注意清洁传感器表面。
五、维护保养1. 定期检查仪器外观是否有损坏，如有，及时维修或更换零部件。
2. 保持仪器清洁干燥，避免灰尘、水分等污染仪器。
3. 长时间不使用时，请将超声波测厚仪存放在干燥通风的地方。
4. 如需更换电池，请使用与仪器配套的原装电池进行更换。
超声波测厚仪地址：北京海淀区万泉河路58号蓝波写字楼323室联系人：夏玉峰郭烨辉电话：010-826110428261033682590710传真：************邮箱：****************网址：主要产品：红外测温仪，硬度计，超声波探伤仪，测厚仪，测振仪，粗糙度仪1TTTT300300超声波测厚仪（高钢温型）功能特点：1、设有耦合提示、低电压提示；2、关机方式：手动和自动关机等功能（无操作三分钟后）；3、最小值捕捉：可选择显示当前厚度值或最小厚度值4、数据传输：RS232接口，可与TA220S 微型打印机或PC 连接5、数据存储：可存储500个测量值和5个声速值6、限界报警：可设置限界，对限界外的测量值能自动蜂鸣报警7、声速可调：可利用已知厚度试块测量声速；8、增益设置：具有高低增益设置功能9、公英制转换：可选择mm 或inch10、背光显示:适合在光线不好的环境中进行测量。
基本配置：手提箱1个主机1台探头5P ￠10/90探头1支电池AA 型碱性电池2节耦合剂1瓶主机保护套1套随机文件1套技术参数：可选附件：1、TT300/TT100A/TT310/TT320/TT340系列超声波测厚仪探头参数2、耦合剂3、通讯软件4、通讯电缆5、打印机产品概述：声波测量厚仪根据超声波脉冲反射原理来进行厚度测量的，当探头发射的超声波脉冲通过被测物体到达材料分界面时，脉冲被反射回探头，通过精确测量超声波在材料中传播的时间来确定被测材料的厚度。
凡能使超声波以一恒定速度在其内部传播的各种材料均可采用此原理测量，如金属类、塑料类、陶瓷类、玻璃类。
可以对各种板材和加工零件作精确测量，另一重要方面是可以对生产设备中各种管道和压力容器进行监测，监测它们在使用过程中受腐蚀后的减薄程度。
广泛应用于石油、化工、冶金、造船、航空、航天等各个领域。
TT300超声波测厚仪是TT3系列超声波测厚仪的基本型，比TT1系列测厚仪增加了诸多功能，如：增益设置、限界报警、数据传输等。
超声波测厚仪操作流程超声波测厚仪是一种常见的工业检测仪器，用于测量物体的厚度。
本文将介绍超声波测厚仪的操作流程，包括准备工作、设备操作和数据处理。
一、准备工作1. 确定测量对象：确定要测量的物体，并清理表面，确保无尘和油污等杂质干扰。
2. 准备超声波测厚仪：插入新电池或充电，确保电量充足。
检查探头和连接线是否完好，并进行必要的清洁。
3. 设置工作环境：选择安静、无干扰的环境进行测量，确保可靠性和准确性。
二、设备操作1. 打开超声波测厚仪：按下电源开关，等待设备启动。
2. 设置测量模式：根据需要选择合适的测量模式，如单次测量或连续测量。
3. 调整探头：将探头与测量表面垂直接触，并轻轻按压，确保良好的接触和信号传输。
4. 启动测量：按下开始/测量按钮，开始测量过程。
根据设备的要求，可能需要等待一段时间以获取准确的测量结果。
三、数据处理1. 获取测量结果：当测量完成后，屏幕将显示测量结果。
记录测量值，并检查是否符合要求。
2. 分析测量结果：根据实际需求，比较测量结果与标准值或设定范围，评估物体的厚度是否符合要求。
3. 记录和报告：将测量结果记录在适当的记录表或报告中，并保存为备份。
如有必要，可将报告提交给上级或相关部门。
四、注意事项1. 安全操作：使用超声波测厚仪时，遵守相关的安全操作规程，确保自身和他人的安全。
2. 仪器保养：定期检查和清洁超声波测厚仪的探头和连接线，确保其正常运行并延长使用寿命。
3. 校准与验证：根据需要，定期进行超声波测厚仪的校准和验证，确保测量结果的准确性和可靠性。
五、附录超声波测厚仪的操作流程如上所述，但具体操作步骤可能因不同设备品牌或型号而有所差异。
因此，在使用前，请详细阅读设备的操作手册，并按照制造商提供的指导执行相关操作。
总结：超声波测厚仪操作的准备工作包括确定测量对象、准备设备和设置工作环境。
设备操作阶段包括打开设备、设置测量模式、调整探头和启动测量。
数据处理阶段包括获取测量结果、分析结果和记录报告。
超声波测厚仪的使用方法超声波测厚仪是一种非破坏性测试仪器，通过超声波探头对被测物体进行探测，测出物体的厚度，适用于金属、塑料、橡胶、玻璃等材料的厚度测量。
下面介绍超声波测厚仪的使用方法。
一、超声波测厚仪的结构和原理超声波测厚仪由主机、探头、显示器等部分组成。
探头发射出的超声波在被测物体内部反射，反射波经过探头接收后，主机通过处理后在显示器上显示出被测物体的厚度。
二、超声波测厚仪的使用步骤1. 准备工作超声波测厚仪使用前需要进行预热，预热时间一般为15分钟左右。
同时，还需要根据被测物体的材质选择合适的探头。
2. 仪器校准超声波测厚仪使用前需要进行校准，将标准样品放在被测物体下面，将探头放在标准样品上方，调整仪器使其显示出标准样品的厚度。
如果显示值与实际值相差较大，则需要进行调整。
3. 测量厚度将探头贴在被测物体上，使其与被测物体保持垂直，轻轻按下探头，观察显示器上的数值即为被测物体的厚度。
4. 记录数据将测量结果记录下来，便于下一步的处理和分析。
5. 清洁保养使用后需要将探头清洁干净，避免灰尘和污垢影响测量精度。
同时，需要将超声波测厚仪放置在干燥通风的地方，避免受潮和损坏。
三、超声波测厚仪的注意事项1. 使用前必须进行预热和校准，保证测量精度。
2. 在测量过程中需要保持探头与被测物体垂直，并轻轻按下，避免对被测物体造成损伤。
3. 在测量过程中需要避免探头与被测物体之间有空气或液体，否则会影响测量精度。
4. 超声波测厚仪不能用于液体测量。
5. 使用后需要及时清洁和保养，避免灰尘和污垢影响测量精度。
超声波测厚仪是一种非常实用的测试仪器，广泛应用于工业生产和科学研究等领域。
但是，在使用过程中需要注意安全和精度，避免对被测物体造成损伤或误差。

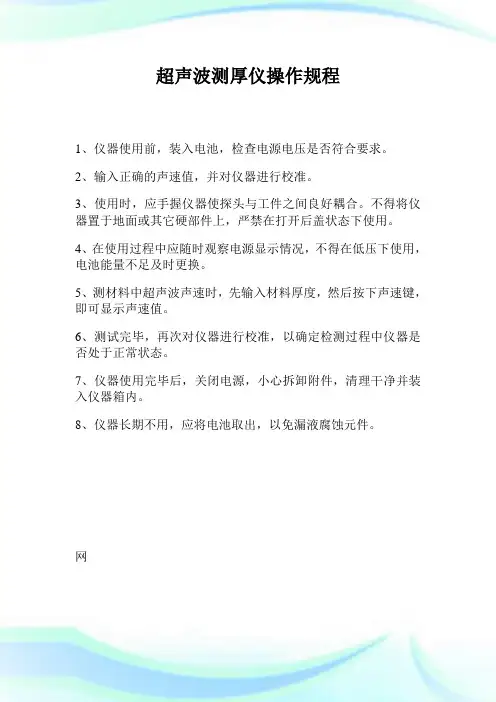

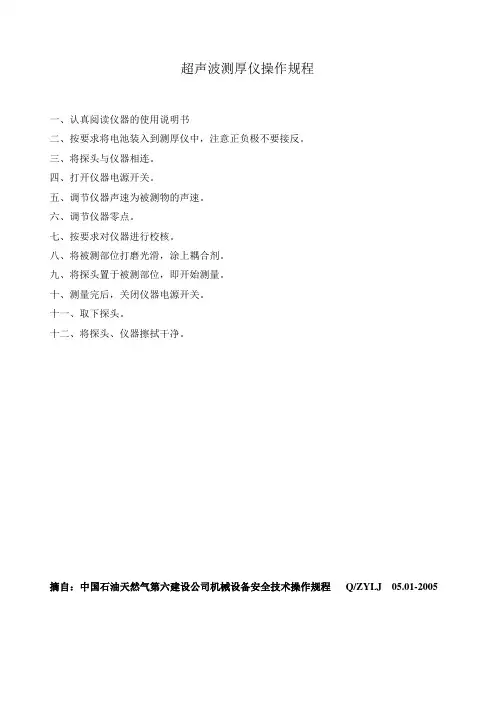

超声波测厚仪操作规程
1、仪器使用前，装入电池，检查电源电压是否符合要求。
2、输入正确的声速值，并对仪器进行校准。
3、使用时，应手握仪器使探头与工件之间良好耦合。
不得将仪器置于地面或其它硬部件上，严禁在打开后盖状态下使用。
4、在使用过程中应随时观察电源显示情况，不得在低压下使用，电池能量不足及时更换。
5、测材料中超声波声速时，先输入材料厚度，然后按下声速键，即可显示声速值。
6、测试完毕，再次对仪器进行校准，以确定检测过程中仪器是否处于正常状态。
7、仪器使用完毕后，关闭电源，小心拆卸附件，清理干净并装入仪器箱内。
8、仪器长期不用，应将电池取出，以免漏液腐蚀元件。
网。
超声波测厚仪操作规程
生效日期分类编号文件性质工作指示超声波测厚仪操作规程版本（次） A/0 修改记录
超声波测厚仪主要使用在原材料钢板的检验；
使用时根据原材料的厚度选择探头：
7p￠6—7MHz0.8mm~60.0mm
测量：
3.1准备：将探头插头插入主机探头插座中，按ON键开机，全屏幕显示数秒后显示声速，5900m/s。
3.2校准：
每次更换探头、更换电池及环境温度变化较大时应进行校准，此步骤对保证测量准确度十分关键，有必要刻重复多次。
按ZERO键进入校准状态，在随机试块上图耦合剂，将探头与随机试块耦合，屏幕显示的横线将逐渐消失，知道屏幕显示4.0mm即校准完毕、
3.3测量厚度：
将耦合剂涂于被测处，将探头与被测材料耦合即可测量，屏幕将显示被测材料厚度，同时耦合标准显示；拿开探头，厚度保持，耦合标志消失；当耦合不好时，耦合标志将闪烁或不出现。
3.4如果屏幕出现BATT标志时，说明电池电压已经低落。
应及时
更换电池后使用。
如果2分钟不做任何操作，将自动关机。
4.注意事项：
4.1对仪器进行校准时，需涂耦合液，要注意防锈，使用完后将试块擦拭干净。
长期不用需在随机试块表面涂上少许防锈油，下次使用时擦拭干净后即可进行正常工作。
4.2探头不允许划伤，不得测试超过60°的物体，使用完擦拭干净。
4.3严格避免碰撞、潮湿等。
编制：审核：批准：。
超声波测厚仪操作规程
超声波测厚仪操作规程
一．本机须熟悉超声波测厚仪的性能、操作和安全要求者进行操作。
二．操作前的准备工作。
1．检查各部件无损坏，按规定连接超声波探头。
2．声速预置：在声速开关上预置被测工件的声速值，钢的声速通常取为5900m/s，其它材料的声速值参见说明书。
3．对试件表面的进行预处理，露出金属光泽，保证有良好的接触面。
三．使用方法
1．接通电源后，观察液晶屏数字显示是否正常。
2．在测厚点上涂少量耦合剂，将探头垂直放于测点上，稳定几秒种后，读取厚度数值。
四．使用注意事项
1．每次使用前必须进行校准。
2．工件表面的涂层、油污、氧化皮必须清除干净。
3．探头必须垂直被测表面，注意液晶屏上是否出现回波的标志。
五．正常关机步骤
1．停用五分钟以上，仪器电源自动关闭。
2．将仪器清理干净放入保护套中。
3．若较长时间不用，必须取出机内干电池。
六．做好设备运行记录。
