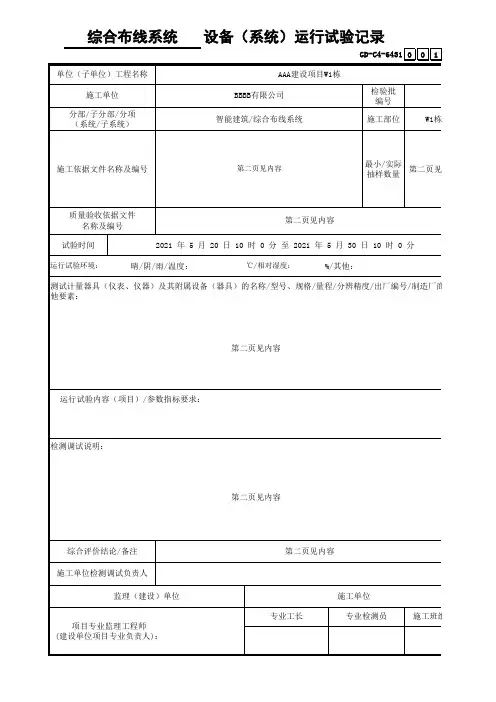

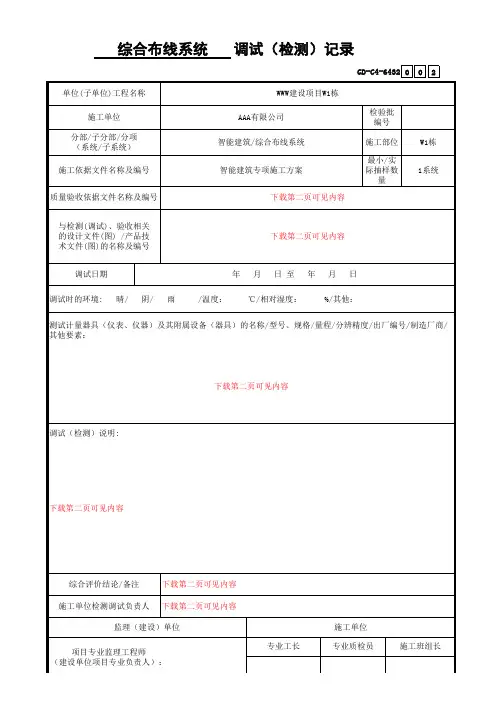

综合布线系统调试记录

综合布线系统安装分项工程质量验收记录一、项目概述本文档旨在记录综合布线系统安装工程的质量验收过程和结果。

综合布线系统是一项重要的建筑设备，用于支持网络通信和数据传输，在现代化办公环境中起着关键的作用。

为了确保综合布线系统安装工程的质量符合要求，本次验收将对以下几个方面进行评估和检查：1.线缆布线规范和质量2.连接模块和配线架的安装质量3.网络设备的配置和调试情况4.系统的稳定性和运行性能二、检查内容和要求根据综合布线系统安装的相关标准和规范，我们对以下方面进行了检查：2.1 线缆布线线缆是综合布线系统的核心组成部分，其规范和质量直接影响系统的性能和稳定性。

我们对线缆布线进行了严格的检查，包括：•线缆走线是否符合规范，是否与电源线和其他干扰源保持足够的距离。

•线缆的连接点是否牢固，接地是否可靠。

•线缆是否存在明显的损坏或折损。

2.2 连接模块和配线架连接模块和配线架是综合布线系统的连接和管理要素。

我们对连接模块和配线架进行了如下检查：•连接模块与配线架的固定是否牢固，无松动现象。

•连接模块的接线是否正确，连接是否稳定。

2.3 网络设备网络设备包括交换机、路由器、服务器等，是综合布线系统的重要组成部分。

我们对网络设备进行了如下检查：•网络设备的配置是否符合技术要求。

•网络设备的接口及连接线是否正常，无锈蚀或氧化。

2.4 系统稳定性和运行性能系统稳定性和运行性能是综合布线系统的重要指标，影响着网络通信的质量和速度。

我们对系统的稳定性和运行性能进行了如下评估：•系统能否正常启动和关闭。

•系统是否能够稳定运行，无异常断线或中断现象。

•系统传输速度是否达到规定要求。

•系统的可维护性和扩展性。

三、验收结果根据以上的检查和评估，我们对综合布线系统安装工程的质量进行了综合评定。

以下是验收结果：1.线缆布线方面，所有线缆走线符合规范，无明显损坏或折损，符合要求。

2.连接模块和配线架方面，所有连接模块和配线架固定牢固，接线正确，符合要求。

弱电系统的调试综合布线系统调试（1）被测线路的定义，双绞线连接：作区电缆光纤连接：（2）测试项目及参数：双绞线连接：接线正、误测试：所有双绞线连接必须进行测试；接线连通测试：所有双绞线连接必须进行测试；ISO/IEC 11801标准认定测试：随机抽样10%双绞线连接进行测试。

双绞线连接测试项目光纤连接：测试波长：1300nm 或850nm ；主干子系统光纤连接：信号衰减 < 2.6dB （500m ，波长1300nm ）；信号衰减 < 3.9dB （500m ，波长850nm ）设备通电试验：通电前检查设备各部位是否正常，有无松动、脱焊、虚焊、紧固不牢等问题：对有些电源设备还要测量一下绝缘(在安全情况下)，如无异常情况就可以通电试验，按规定填写各种测试表格作为原始记录。

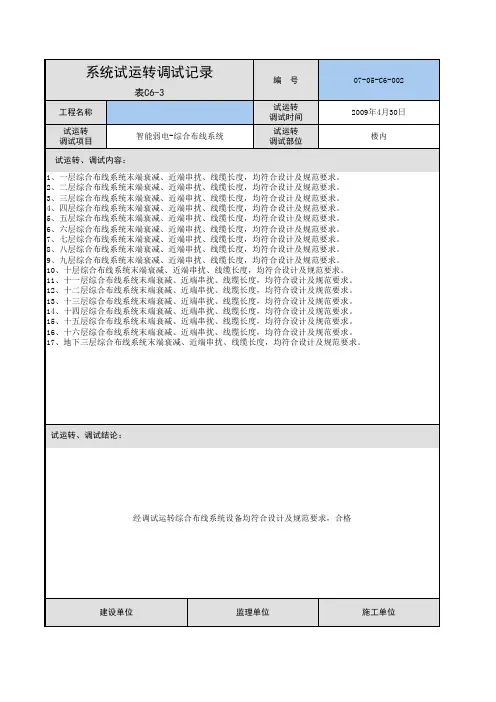

（3）试运行。

主要验证系统的可靠性、稳定性，解决实际运行中出现的问题，为交付验收及使用做好准备。

主要测试内容如下：试运行测试内容安全保卫系统调试一般要求：闭路电视监控系统调试应在建筑物内装修和系统施工结束后进行。

电视监控系统调试前应具备施工时的图纸资料和设计变更文件以及隐蔽工程的检与验收资料等。

调试负责人必须有中级以上专业技术职称，并由熟悉该系统的工程技术人员担任。

具备调试所用的仪器设备，且这些设备符合计量要求。

检查施工质量，做好与施工队伍的交接。

调试前的准备工作：电源检测：接通控制台总电源开关，检测交流电源电压；检查稳压电源上电压表读数；合上分电源开关，检测各输出端电压，直流输出极性等，确认无误后，给每一回路通电。

线路检查：检查各种接线是否正确。

用250V兆欧表对控制电缆进行测量，线芯与线芯、线芯与地绝缘电阻不应小于0.5MΩ；用1000V兆欧表对电源电缆进行测量，其线芯间、线芯与地间绝缘电阻不应小于0.5MΩ。

接地电阻测量：监控系统中的金属护管、电缆桥架、金属线槽、配线钢管和各种设备的金属外壳均应与地连接，保证可靠的电气通路。

1.1综合布线系统1.1.1系统设备安装1.1.1.1设备安装的基本要求1．设备安装工程范围在综合布线系统的设备间内安装有各种设备，例如用户电话交换机、计算机主机和监控等其它系统设备，这些设备的安装施工要求有所不同，不属于综合布线系统工程范围之内。

以综合布线系统在设备间的设备来说，其工程范围是有限的，只是建筑物配线架和相应设备(包括各种接线模块和布线接插件等)。

此外，在智能化建筑中各个楼层装设的楼层配线架等配线接续设备(包括二次交接设备)和所有通信引出端(包括单孔或双孔的信息插座)的设备安装，均属于综合布线系统工程范围之内。

2．设备类型的特点在综合布线系统中常用的主要设备是配线架等接续设备，由于国内外设备类型和品种有气不同，其安装方法也有很大区别。

目前较为常用的型式基本分为双面配线架的落地安装方式和单面配线架的墙上安装方式两种，其设备的结构有敞开式的列架式，也有外设箱体外壳保护的柜式，前者一般用于容量较大的建筑群配线架或建筑物配线架，后者通常用于中小容量的建筑物配架或楼层配线架，它们分别装在设备间或干线交接间(又称干线接线间)以及二级交接间中，作为端接和连接缆线的接续设备，进行日常的配线管理。

目前，国内外所有配线接续设备的外型尺寸基本相同，其宽度均采用通用的19”(英制48.26cm标准机柜架)，这对于设备统一布置和安装施工是有利的。

此外，目前，国内外生产的通信引出端(信息插座)，其外形结构和内部零件安装方式大同小异，基本为面板和盒体两部分组装成整体。

连接用的插座插头都为RJ45型配套使用。

因此，在安装方法上是基本一致的。

3．设备安装的基本要求在综合布线系统工程中安装设备时，按以下基本要求：1）机架、设备的排列布置、安装位置和设备面向都按设计要求，并符合实际测定后的机房平面布置图中的需要。

2）在综合布线系统工程中采用机架和设备，其型号、品种、规格和数量均按设计文件规定配置，经检查上述内容与设计要求完全相符时，才允许在工程中安装施工。

综合布线系统调试方案公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]综合布线系统调试方案一、概述综合布线作为电子信息集成系统的基础平台，为中国银行网络业务的高效运作，提供了充分的条件和优越的环境。

综合成绩系统为中国银行提供高性能的数据和和音通信的传输媒质，支持电话、数据、图文、图像等多媒体业务。

综合布线采用六类结构化布线系统。

根据我行网络业务的特殊要求，综合布线系统分为一类核心业务网、二类办公网（含电话）、互联网三套网络综合布线系统，三套系统从物理上进行彻底隔离，从面板、钢管、桥架到网络机柜，均需单独敷设或安装。

中国银行河北省分行第二营业部营业厅装修改造综合布线工程按照综合布线设计规范及业务需求配置信息点：1）一层：高柜区、开放式柜台、后台作为营业工位，每工位各预留2个一类、3个二类信息点，两个营业工位预留1个互联网信息点；连在一起的自助取款机、发卡机、回单柜、填单机等自助终端设备，每两台作为一组，其中一台预留1个一类、1个二类信息点，另一台1个一类、2个二类信息点；独立安放的网银体验机、叫号机等自助终端设备各预留1个一类、2个二类信息点；大堂经理预留2个一类、3个二类、1个互联网信息点；LED屏预留1个二类信息点；大厅4个柱子各预留1个一类、2个二类信息点；洽谈室预留2组信息点，每组1个一类、2个二类和1个互联网信息点；铁路公积金预留1组信息点， 1个一类、2个二类和1个互联网信息点。

2）二层：高柜区作为营业工位，每工位各预留2个一类、3个二类信息点，两个营业工位预留1个互联网信息点；连在一起的自助取款机等自助终端设备，每两台作为一组，其中一台预留1个一类、1个二类信息点，另一台1个一类、2个二类信息点；独立安放的叫号机预留1个一类、2个二类信息点；独立安放的网银机预留1个一类、2个二类信息点；业务拓展团队、票据中心每工位预留1组信息点，每组1个一类、2个二类和1个互联网信息点；理财室、洽谈室、小会议室各预留1组信息点，每组1个一类、2个二类和1个互联网信息点；主席台预留2组信息点，南、北两侧墙面各预留1组信息点，主席台其中1组1个一类、2个二类和1个互联网信息点，其余每组各1个一类和1个二类信息点。

1.1综合布线系统1.5.1系统设备安装1.5.1.1设备安装的基本要求1．设备安装工程范围在综合布线系统的设备间内安装有各种设备，例如用户电话交换机、计算机主机和监控等其它系统设备，这些设备的安装施工要求有所不同，不属于综合布线系统工程范围之内。

以综合布线系统在设备间的设备来说，其工程范围是有限的，只是建筑物配线架和相应设备(包括各种接线模块和布线接插件等)。

此外，在智能化建筑中各个楼层装设的楼层配线架等配线接续设备(包括二次交接设备)和所有通信引出端(包括单孔或双孔的信息插座)的设备安装，均属于综合布线系统工程范围之内。

2．设备类型的特点在综合布线系统中常用的主要设备是配线架等接续设备，由于国内外设备类型和品种有气不同，其安装方法也有很大区别。

目前较为常用的型式基本分为双面配线架的落地安装方式和单面配线架的墙上安装方式两种，其设备的结构有敞开式的列架式，也有外设箱体外壳保护的柜式，前者一般用于容量较大的建筑群配线架或建筑物配线架，后者通常用于中小容量的建筑物配架或楼层配线架，它们分别装在设备间或干线交接间(又称干线接线间)以及二级交接间中，作为端接和连接缆线的接续设备，进行日常的配线管理。

目前，国内外所有配线接续设备的外型尺寸基本相同，其宽度均采用通用的19”(英制48.26cm标准机柜架)，这对于设备统一布置和安装施工是有利的。

此外，目前，国内外生产的通信引出端(信息插座)，其外形结构和内部零件安装方式大同小异，基本为面板和盒体两部分组装成整体。

连接用的插座插头都为RJ45型配套使用。

因此，在安装方法上是基本一致的。

3．设备安装的基本要求在综合布线系统工程中安装设备时，按以下基本要求：1）机架、设备的排列布置、安装位置和设备面向都按设计要求，并符合实际测定后的机房平面布置图中的需要。

2）在综合布线系统工程中采用机架和设备，其型号、品种、规格和数量均按设计文件规定配置，经检查上述内容与设计要求完全相符时，才允许在工程中安装施工。

综合布线调试方案随着科技的不断进步和网络应用的普及，综合布线的需求越来越大，而综合布线的调试也变得尤为重要。

综合布线调试是确保网络系统和设备操作正常，网络稳定运行的重要程序。

在综合布线的设计和安装过程中，调试是必不可少的步骤。

因此，本文将介绍综合布线调试的方案和技巧。

一、综合布线调试前的准备工作在进行综合布线调试之前，必须进行必要的准备工作。

首先，应仔细核对设计方案和安装图纸，确保安装无误。

其次，检查每个端口、线缆是否正常连接，如果连接不正常，应及时更正。

最后，应检查网络设备的设置是否正确，例如IP地址、网关配置等。

二、综合布线调试的技巧1. 借助网络测试仪器网络测试仪器是综合布线调试的必备工具。

比如通过用特殊的测试仪器来检测网络连接的可靠性以及质量，测试仪器可以检测出有哪些短路、开路、对断等故障信息。

这些信息可以用来快速定位和排除问题，缩短故障处理和维护的时间。

2. 逐一检查设备设置在调试综合布线的过程中，应逐一检查网络设备的设置，这些设备包括交换机、路由器等。

- 检查交换机接口的带宽和速率的设置。

- 确认每个接口的VLAN设置是否正确，不同的VLAN不能互相通信。

- 确认路由器的路由表设置是否正确，设置路由表的时候，尽量避免产生死循环。

- 检查网关及DNS设置是否正确，这对于设备连接到internet以及局域网中其他设备的使用非常重要。

3. 检测链路的稳定性链路的稳定性决定了网络传输的质量和速度，所以要在网络连接时检测链路的稳定性。

合适的测试仪器可以提供更深层次的链接状态和性能细节，并定位链路和故障问题。

4. 利用ping命令测试网络在进行综合布线调试时，使用ping命令测试网络是否畅通。

ping通过向目标IP地址发送数据包，并记录到达目标终点、返回源地址的时间，以此来测试网络的连通性和响应时间。

如果ping命令的响应时间较长，说明网络连接不佳，可以通过根据ping的结果来调整网络设置。

5. 运行诊断工具在综合布线调试过程中，诊断工具可以帮助识别网络问题并快速解决故障。

钢结构厂房综合布线测试记录范例
摘要：
1.引言
2.钢结构厂房综合布线测试的目的
3.测试记录范例的说明
4.测试记录范例的内容
5.总结
正文：
【引言】
钢结构厂房在建设过程中，综合布线测试是必不可少的一个环节。

本文将为您提供一个综合布线测试记录的范例，供您参考。

【钢结构厂房综合布线测试的目的】
综合布线测试的主要目的是确保厂房内部网络布线的正常运行，为后期设备安装和系统调试提供保障。

此外，测试还有助于发现潜在的问题，为施工方提供改进意见。

【测试记录范例的说明】
以下是一个钢结构厂房综合布线测试记录的范例，内容包括测试时间、测试地点、测试设备、测试结果等。

【测试记录范例的内容】
测试时间：2022 年5 月10 日
测试地点：钢结构厂房二楼办公室
测试设备：网络测试仪
1.电源系统测试
- 电压：220V
- 频率：50Hz
- 功率：300W
2.网络布线测试
- 测试点1：正常
- 测试点2：正常
- 测试点3：异常，存在短路现象
- 测试点4：异常，存在断路现象
3.网络设备测试
- 交换机1：正常
- 交换机2：正常
- 路由器：正常
【总结】
通过以上测试记录范例，您可以了解到钢结构厂房综合布线测试的具体内容和步骤。

在实际操作中，请根据实际情况进行调整，确保测试的准确性和有效性。
