中华人民共和国建设部公告第620 号建设部关于发布国家标准《综合布线系统工程验收规范》的公告现批准《综合布线系统工程验收规范》为国家标准，编号为GB 50312-2007，自2007 年10 月1 日起实施。
其中，第5.2.5条为强制性条文，必须严格执行。
原《建筑与建筑群综合布线系统工程验收规范》GB/T50312-2000 同时废止。
1 总则2 环境检查3 器材及测试仪表工具检查4设备安装检验5 缆线的敷设和保护方式检验5.1 缆线的敷设5.2 保护措施6 缆线终接7 工程电气测试8 管理系统验收9 工程验收附录A 综合布线系统工程检验项目及内容附录B 综合布线系统工程电气测试方法及测试内容附录C 光纤链路测试方法附录D 综合布线工程管理系统验收内容附录E 测试项目和技术指标含义附：条文说明1 总则1.0.1为统一建筑与建筑群综合布线系统工程施工质量检查、随工检验和竣工验收等工作的技术要求，特制定本规范。
1.0.2本规范适用于新建、扩建和改建建筑与建筑群综合布线系统工程的验收。
1.0.3综合布线系统工程实施中采用的工程技术文件、承包合同文件对工程质量验收的要求不得低于本规范规定。
1.0.4在施工过程中，施工单位必须执行本规范有关施工质量检查的规定。
建设单位应通过工地代表或工程监理人员加强工地的随工质量检查，及时组织隐蔽工程的检验和验收。
1.0.5综合布线系统工程应符合设计要求，工程验收前应进行自检测试、竣工验收测试工作。
1.0.6综合布线系统工程的验收，除应符合本规范外，还应符合国家现行有关技术标准、规范的规定。
2 环境检查2.0.1工作区、电信间、设备间的检查应包括下列内容：1 工作区、电信间、设备间土建工程已全部竣工。
房屋地面平整、光洁，门的高度和宽度应符合设计要求。
2 房屋预埋线槽、暗管、孔洞和竖井的位置、数量、尺寸均应符合设计要求。
3 铺设活动地板的场所，活动地板防静电措施及接地应符合设计要求。
综合布线各类验收表综合布线系统工程验收项目及内容阶段验收项目：土建施工情况验收内容：1.检查地面、墙面、门、电源插座及接地装置是否符合环境要求。
2.检查机房面积和预留孔洞的土建工艺。
3.检查施工电源和地板铺设情况。
阶段验收项目：器材检验验收内容：1.施工前检查器材。
2.检查型号、规格和数量。
3.进行电缆电气性能测试和光纤特性测试。
阶段验收项目：安全、防火要求验收内容：1.检查消防器材。
2.检查危险物的堆放和预留孔洞。
3.检查防火措施是否符合要求。
阶段验收项目：设备安装验收内容：1.检查规格、位置、质量。
2.检查配线部件及8位模块式通用插座。
3.检查安装位置是否正确。
阶段验收项目：电缆、光缆布放（楼内）验收内容：1.检查缆线的规格、路由、位置。
2.检查缆线暗埋和管道缆线的走向。
3.检查隧道缆线的安装位置、路由和土建设计是否符合工艺要求。
阶段验收项目：随工检验验收内容：随工检验施工前检查。
阶段验收项目：架空缆线验收内容：1.检查吊线规格、架设位置和装设规格。
2.检查吊线垂直度。
3.检查缆线规格、卡、挂间隔和引入是否符合工艺要求。
阶段验收项目：管道缆线验收内容：1.检查使用管孔孔径和缆线规格。
2.检查缆线走向和防护设施质量。
阶段验收项目：直埋缆线验收内容：1.检查缆线规格、敷设位置和埋设深度。
2.检查缆线的防护设施质量和回填土夯实质量。
阶段验收项目：隧道缆线验收内容：1.检查缆线规格、安装位置和路由。
2.检查土建设计是否符合工艺要求。
阶段验收项目：缆线终接验收内容：1.检查8位模块式通用插座、配线部位、光纤插座和各类跳线是否符合工艺要求。
2.进行电气性能测试和光纤特性测试。
阶段验收项目：系统测试验收内容：1.进行电气性能测试，包括衰减、长度和近端串扰。
2.进行光纤特性测试，包括衰减、长度和设计中特殊规定的测试内容。
阶段验收项目：工程总验收验收内容：1.检查竣工技术文件。
2.进行工程验收评价，包括衰减和长度。
综合布线系统1 一般规定1.1 本章适用于智能建筑工程中综合布线子系统的工程安装、检测验收和竣工验收。
1.2 综合布线系统检测验收应采用专用测试仪器对系统的各条链路进行检测，评定系统的信号传输技术指标及工程质量。
1.3 综合布线工程施工前应对交接间、设备间、工作区的建筑和环境条件进行检查，检查内容和要求应符合现行国家标准《建筑与建筑群综合布线系统工程验收规范》GB/T50312中的有关规定。
1.4 采用专用计算机进行管理和维护工作的综合布线工程应按专项进行验收。
1.5 建筑群主干光纤在网络中支持的应用距离大于国家标准《建筑与建筑群综合布线系统工程设计规范》GB/T50311中第3.0.5条所规定的传输距离时，应按光纤传输系统的要求进行检测和验收。
1.6设备材料的进场检测验收执行GB/T50312中的规定。
2 缆线敷设和终接的检测Ⅰ主控项目2.1 缆线的弯曲半径应符合下列规定：1. 非屏蔽4对对绞电缆的弯曲半径应至少为电缆外径的4倍；2. 屏蔽4对对绞电缆的弯曲半径应至少为电缆外径的6-10倍；3. 主干对绞电缆的弯曲半径应至少为电缆外径的10倍；4. 光缆的弯曲半径应至少为光缆外径的15倍。
2.2 电源线与综合布线系统缆线应分隔布放,缆线间的最小净距应符合设计要求，按GB/T50312中的规定检测。
2.3 建筑物内电、光缆暗管敷设及与其他管线最小净距符合GB/T50312中的规定。
2.4 对绞电缆芯线终接应符合下列要求：1. 终接时，每对对绞线应保持扭绞状态，扭绞松开长度对于5类线不应大于13mm；2. 对绞线在与8位模块式通用插座相连时，必须按色标和线对顺序进行卡接;在同一布线工程中两种连接方式不应混合使用；3. 卡入跳线架连接块内的单根线缆色标应和线缆的色标相一致，大对数电缆按标准色谱的组合规定进行排序；4. 端接于RJ45口的配线架的线序及排列方式按有关国际标准规定的两种端接标准之一（T568A或T568B）进行端接，但必须与信息插座模块的线序排列使用同一种标准；3.屏蔽对绞电缆的屏蔽层与接插件终接处的屏蔽罩必须以可靠的360°圆周接触，接触长度不宜小于10mm。
中华人民共和国建设部公告第620 号建设部关于发布国家标准《综合布线系统工程验收规范》的公告现批准《综合布线系统工程验收规范》为国家标准，编号为GB 50312-2007，自2007 年10 月1 日起实施。
其中，第5.2。
5 条为强制性条文,必须严格执行。
原《建筑与建筑群综合布线系统工程验收规范》GB/T50312—2000 同时废止。
1 总则2 环境检查3 器材及测试仪表工具检查4 设备安装检验5 缆线的敷设和保护方式检验5.1 缆线的敷设5.2 保护措施6 缆线终接7 工程电气测试8 管理系统验收9 工程验收附录A 综合布线系统工程检验项目及内容附录B 综合布线系统工程电气测试方法及测试内容附录C 光纤链路测试方法附录D 综合布线工程管理系统验收内容附录E 测试项目和技术指标含义附:条文说明1 总则1.0。
1 为统一建筑与建筑群综合布线系统工程施工质量检查、随工检验和竣工验收等工作的技术要求，特制定本规范.1。
0.2 本规范适用于新建、扩建和改建建筑与建筑群综合布线系统工程的验收。
1.0.3 综合布线系统工程实施中采用的工程技术文件、承包合同文件对工程质量验收的要求不得低于本规范规定。
1.0。
4 在施工过程中，施工单位必须执行本规范有关施工质量检查的规定。
建设单位应通过工地代表或工程监理人员加强工地的随工质量检查，及时组织隐蔽工程的检验和验收。
1.0.5 综合布线系统工程应符合设计要求，工程验收前应进行自检测试、竣工验收测试工作。
1.0。
6 综合布线系统工程的验收，除应符合本规范外，还应符合国家现行有关技术标准、规范的规定.2 环境检查2。
0。
1 工作区、电信间、设备间的检查应包括下列内容:1 工作区、电信间、设备间土建工程已全部竣工。
房屋地面平整、光洁，门的高度和宽度应符合设计要求。
2 房屋预埋线槽、暗管、孔洞和竖井的位置、数量、尺寸均应符合设计要求.3 铺设活动地板的场所，活动地板防静电措施及接地应符合设计要求。
弱电系统MDF、IDF综合布线系统机房安装质量验收标准一、综合布线工程特点综合布线系统是上海浦东国际机场扩建工程整个弱电系统的子系统之一，是一个完整的集成化通讯传输系统，系统主要接受单模光缆（零水峰）、多模光缆（OM3）及六类非屏蔽双绞线混合布线方式，连接机场的语音设备、数据设备、电子通讯设备及网络设备等，并使这些设备和外部相关系统连接，为机场语音、数据及多媒体应用供应好用、牢靠、灵敏、可扩展的介质通路，是机场各弱电及信息系统基础保障。
T2综合布线接受IBMACS综合布线系统产品。
水平线缆接受IBMACS六类低烟无卤双绞线，主干线接受低烟无卤万兆多模光缆和零水峰低烟无卤单模光缆。
T2综合布线包括主楼、连廊、长廊和停车库综合布线。
包括六个MDF：MDF-1、MDF-2、MDF-3、MDF-T、MDF-BSH、MDF-P、MDF-1负责长廊北段（1-38轴）区域综合布线，管理39个IDF（包括景观墙4个IDF），同时作为T2的电话总配线间，其他MDF的电话主干线缆汇聚到该机房；MDF-2负责长廊南段38-79轴区域综合布线，管理32个IDF；MDF-3负责主楼区域综合布线，管理25个IDF；MDF-T 负责连廊6.0m以上区域综合布线，管理22个IDF；MDF-BSH负责连廊6.0m以下区域综合布线，管理8个IDF；MDF-P负责停车库区域综合布线，管理16个IDF；共142个IDF共同管理28500多个RJ45信息及话音开关。
本工程干线线缆敷设：综合布线线缆在“GCS”电缆线槽内敷设，综合布线光缆在“GCS”光缆线槽内敷设，弱电各类线缆爱惜均参照EC60614标准，其中电气安装用BS四级导线管。
综合布线接受19英寸标准机柜落地安装。
本系统工程施工范围大，专业面广，工程界面困难，技术要求高，涉及其它系统多，所以要求施工单位在安装过程中统一协调，主动协作。
MDF样板机房为长廊00层S/T-55/56轴MDF2；IDF样板机房为长廊00层Q/R-78/79轴#B126。
表B.0.4 工程安装质量及观感质量验收记录系统（工程）名称：施工单位：编号：001表B.0.4 工程安装质量及观感质量验收记录系统（工程）名称：五方对讲系统施工单位：_江苏巨楷科技发展有限公司_ 编号：002表B.0.4 工程安装质量及观感质量验收记录系统（工程）名称：有线电视系统施工单位：_江苏巨楷科技发展有限公司_ 编号：003表B.0.4 工程安装质量及观感质量验收记录系统（工程）名称：计算机网络施工单位：_江苏巨楷科技发展有限公司_ 编号：004表B.0.4 工程安装质量及观感质量验收记录系统（工程）名称：图书馆管理系统施工单位：_江苏巨楷科技发展有限公司_ 编号：005表B.0.4 工程安装质量及观感质量验收记录系统（工程）名称：LED大屏施工单位：_江苏巨楷科技发展有限公司_ 编号：006表B.0.4 工程安装质量及观感质量验收记录系统（工程）名称：多媒体会议系统施工单位：_江苏巨楷科技发展有限公司_ 编号：007表B.0.4 工程安装质量及观感质量验收记录系统（工程）名称：视频监控系统施工单位：_江苏巨楷科技发展有限公司_ 编号：008表B.0.4 工程安装质量及观感质量验收记录系统（工程）名称：电子巡更系统施工单位：_江苏巨楷科技发展有限公司_ 编号：009表B.0.4 工程安装质量及观感质量验收记录系统（工程）名称：一卡通系统施工单位：_江苏巨楷科技发展有限公司_ 编号：010表B.0.4 工程安装质量及观感质量验收记录系统（工程）名称：报警系统施工单位：_江苏巨楷科技发展有限公司_ 编号：011表B.0.4 工程安装质量及观感质量验收记录系统（工程）名称：综合布线系统施工单位：_江苏巨楷科技发展有限公司_ 编号：012表B.0.4 工程安装质量及观感质量验收记录系统（工程）名称：宿舍对讲系统施工单位：_江苏巨楷科技发展有限公司_ 编号：013表B.0.4 工程安装质量及观感质量验收记录系统（工程）名称：机房施工单位：_江苏巨楷科技发展有限公司_ 编号：014表B.0.4 工程安装质量及观感质量验收记录系统（工程）名称：投影机施工单位：_江苏巨楷科技发展有限公司_ 编号：015Welcome To Download !!!欢迎您的下载，资料仅供参考！。

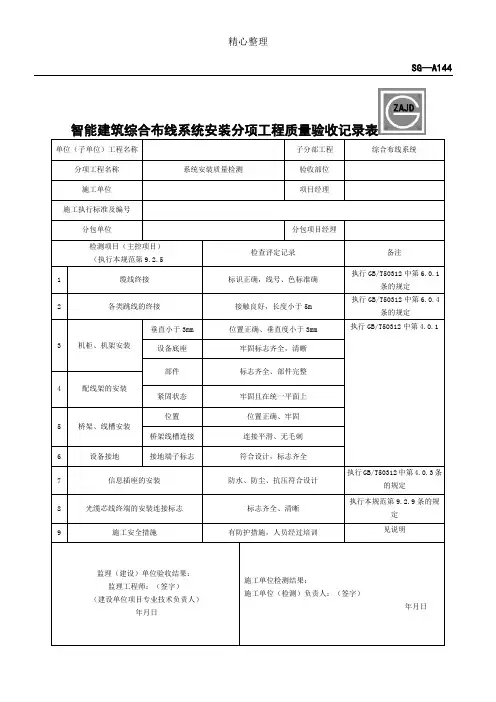

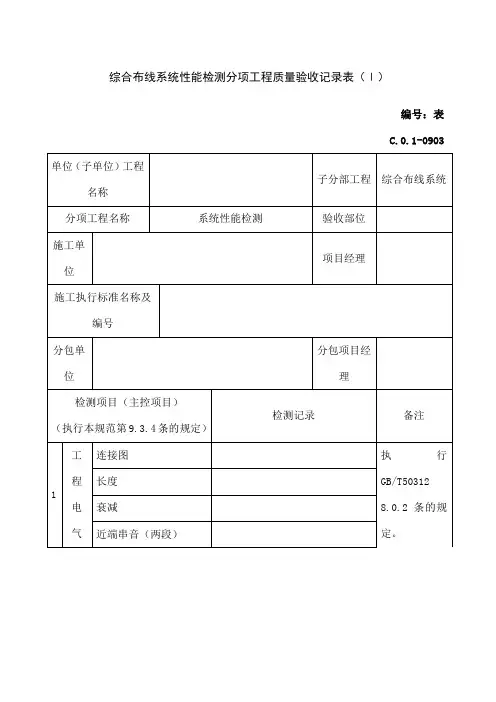

综合布线系统安装分项工程质量验收记录表（Ⅱ）
单位（子单位）工程名称子分部工程综合布线系统分项工程名称系统安装质量检测验收部位
施工单位项目经理
施工执行标准名称及编号
分包单位分包项目经理
检测项目（一般项目）
（执行本规范第9.2.5～9.2.9条的规定）
检测记录备注
1 缆线终接
执行GB/T50312中第
6.0.2条的规定。
2 各类跳线的终接
执行GB/T50312中第
6.0.4条的规定。
3
机柜、机架、配
线架的安装
符合规定
执行GB/T50312中第
4.0.1条的规定。
设备底座
预留空间
紧固状况
距地面距离
与桥架线槽连接
接线端子标志
4 信息插座的安装
执行GB/T50312中第
4.0.3条的规定。
5 光缆芯线终端的安装连接标志
执行本规范9.2.9 条的
规定。
6
检测意见：
监理工程师签字：检测机构负责人签字：（建设单位项目专业技术负责人）
日期：日期：。
