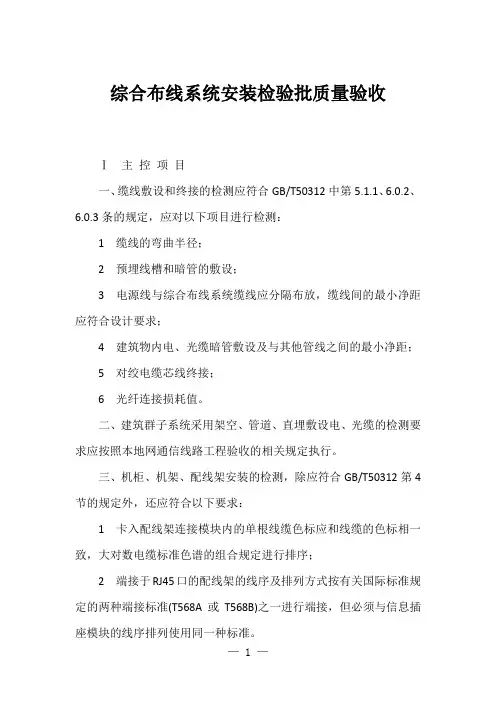

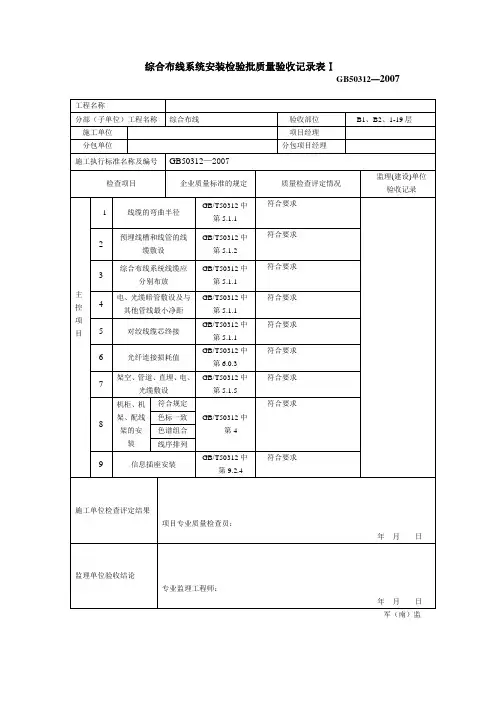

综合布线系统安装检验批质量验收Ⅰ主控项目一、缆线敷设和终接的检测应符合GB/T50312中第5.1.1、6.0.2、6.0.3条的规定，应对以下项目进行检测：1 缆线的弯曲半径；2 预埋线槽和暗管的敷设；3 电源线与综合布线系统缆线应分隔布放，缆线间的最小净距应符合设计要求；4 建筑物内电、光缆暗管敷设及与其他管线之间的最小净距；5 对绞电缆芯线终接；6 光纤连接损耗值。

二、建筑群子系统采用架空、管道、直埋敷设电、光缆的检测要求应按照本地网通信线路工程验收的相关规定执行。

三、机柜、机架、配线架安装的检测，除应符合GB/T50312第4节的规定外，还应符合以下要求：1 卡入配线架连接模块内的单根线缆色标应和线缆的色标相一致，大对数电缆标准色谱的组合规定进行排序；2 端接于RJ45口的配线架的线序及排列方式按有关国际标准规定的两种端接标准(T568A或T568B)之一进行端接，但必须与信息插座模块的线序排列使用同一种标准。

四、信息插座安装在活动地板或地面上时，接线盒应严密防水、防尘。

Ⅱ一般项目一、缆线终接应符合GB/T50312中第6.0.1条的规定。

二、各类跳线的终接应符合GB/T50312中第6.0.4条的规定。

三、机柜、机架、配线架安装，除应符合GB/T50312第4.0.1条的规定外，还应符合以下要求：1 机柜不应直接安装在活动地板上，应按设备的底平面尺寸制作底座，底座直接与地面固定，机柜固定在底座上，底座高度应与活动地板高度相同，然后辅设活动地板，底座水平误差每平方米不应大于2mm；2 安装机架面板，架前应预留有800mm空间，机架背面离墙距离应大于600mm；3 背板式跳线架应线配套的金属背板及接线管理架安装在墙壁上，金属背板与墙壁应紧固；4 壁挂式机柜底面距地面不宜小于300mm；5 桥架或线槽应直接进入机架或机柜内；6 接线端子各种标志应齐全。

四、信息插座的安装要求应执行GB/T50312第4.0.3条的规定。

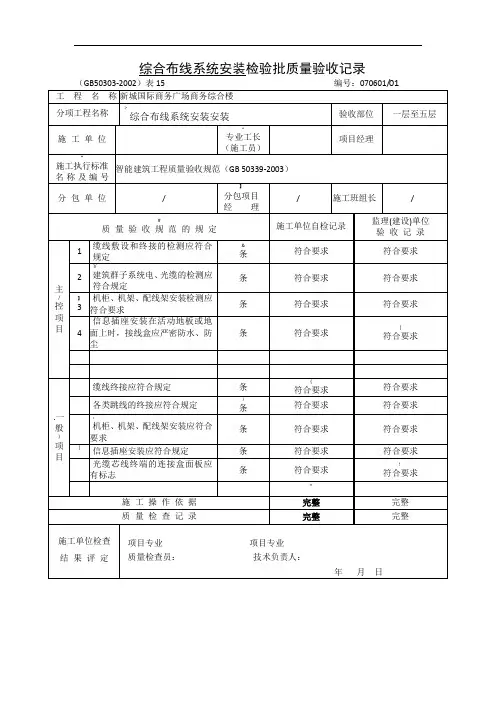

综合布线系统分项工程质量验收记录
（GB50339-2003）表E.0.1 编号：07-06-01
甬统表C01-26
检验批、分项、子分部(分部)工程质量报验表
本表由施工单位填报，经项目监理机构审查签认后，建设单位、监理单位、施工单位各存一份。

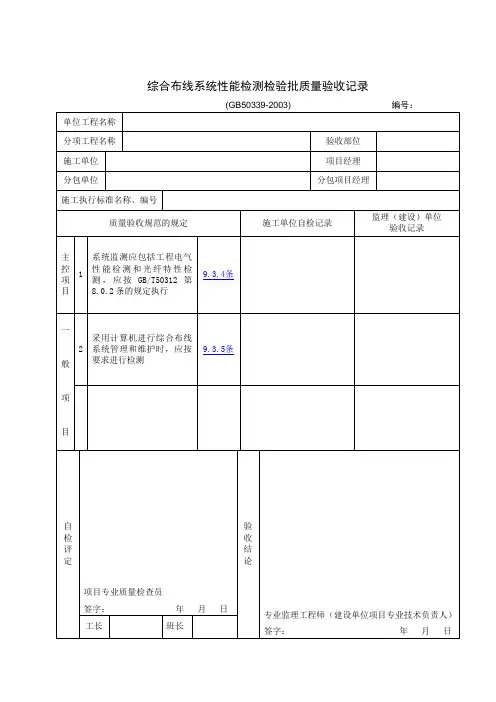

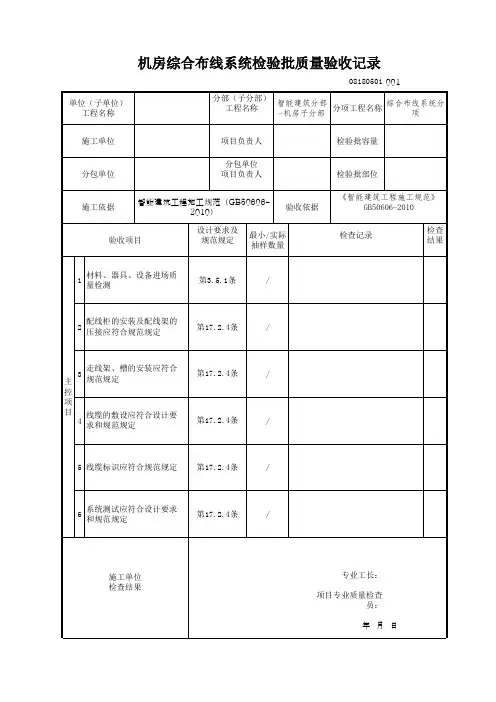

综合布线系统检验批质量验收记录
（GB50339-2003）
编号：
注：本表由施工项目专业质量检查员填写；专业监理工程师（建设单位项目专业技术负责人）组织项目专业质量（技术）负责人等进行验收；

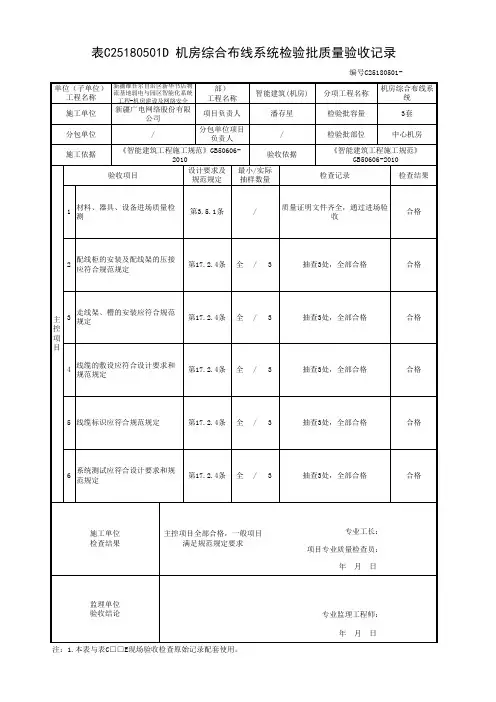

综合布线系统检验批质量验收记录
（GB50339-2003） 编号：
注：本表由施工项目专业质量检查员填写；专业监理工程师（建设单位项目专业技术负责人）组织项目专业质量（技术）负责人等进行验收；

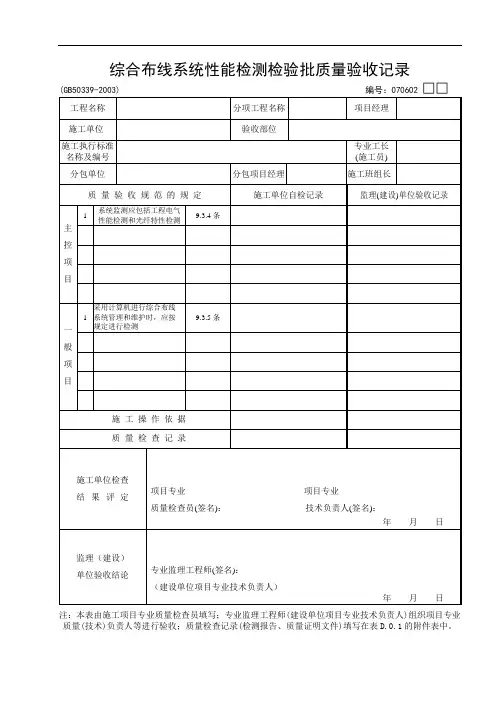

综合布线系统检验批质量验收记录
（GB50339-2003） 编号：
注：本表由施工项目专业质量检查员填写；专业监理工程师（建设单位项目专业技术负责人）组织项目专业质量（技术）负责人等进行验收；
综合布线系统检验批质量验收记录
（GB50339-2003）编号：
注：本表由施工项目专业质量检查员填写；专业监理工程师（建设单位项目专业技术负责人）组织项目专业质量（技术）负责人等进行验收；
综合布线系统检验批质量验收记录
（GB50339-2003） 编号：
注：本表由施工项目专业质量检查员填写；专业监理工程师（建设单位项目专业技术负责人）组织项目专业质量（技术）负责人等进行验收；
Welcome To Download !!!
欢迎您的下载，资料仅供参考！。

综合布线系统检验批质量验收记录一、项目基本信息项目编号：验收日期：编制人：验收单位：二、项目背景三、验收内容1.设备检验：检验综合布线系统所使用的设备，包括光纤、电缆、模块、面板、插座等。

确认设备符合技术要求和标准规范。

2.安装质量验收：确认各项安装工作是否按照规范进行，包括布线路径、设备固定、接头质量等。

3.测试与调试：对综合布线系统进行测试和调试，确保系统正常工作，包括测试光纤的损耗、测试电缆的传输性能、测试设备间的连接等。

4.文档验收：确认系统相关文件和记录的完整性和准确性，包括工程图纸、设备清单、测试记录、操作手册等。

四、验收流程1.验收前的准备工作：（1）组织相关人员，包括施工方、设备供应商、综合布线系统设计人员等。

（2）准备验收所需的测试设备和工具。

（3）准备相关文件和记录。

2.验收过程：（1）对综合布线系统的各项设备进行检验，包括外观、规格、技术参数等方面。

（2）对安装质量进行验收，检查布线路径、连接件固定、设备安装等情况。

（3）进行系统测试，包括光纤损耗测试、电缆传输性能测试、设备间连接测试等。

（4）进行文档验收，对工程图纸、设备清单、测试记录、操作手册等进行核对和确认。

3.验收结果：（1）如果综合布线系统符合要求，验收结果为合格，并签署相应文件。

（2）如果综合布线系统存在非合格项，需要记录并整改，直至符合要求为止，再进行验收。

（3）如果综合布线系统存在严重质量问题，无法整改达到要求，则验收结果为不合格。

五、验收结论本次综合布线系统检验批质量验收经过全面检查和测试，结果如下：1.设备检验：（1）所有设备的外观和规格均符合要求。

（2）设备的技术参数符合标准规范。

2.安装质量验收：（1）综合布线系统的布线路径和连接件安装质量良好。

（2）设备的固定和布线的整齐程度满足要求。

3.测试与调试：（1）光纤的损耗符合标准范围。

（2）电缆的传输性能符合要求。

（3）设备间的连接和通信正常。

4.文档验收：（1）工程图纸、设备清单、测试记录等文件完整且准确。

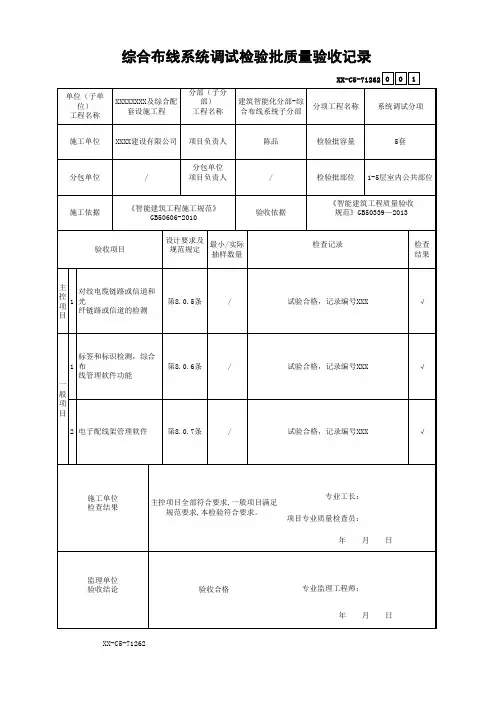

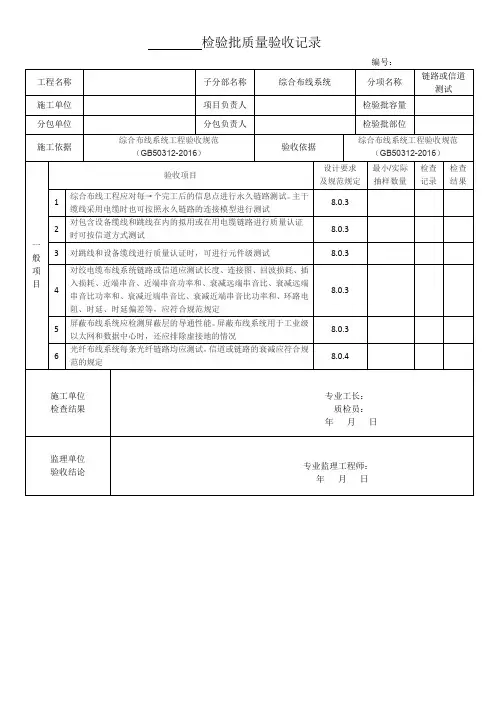

综合布线系统调试检验批质量验收记录
