完整word版,初中物理-电功率实验题1汇总,推荐文档

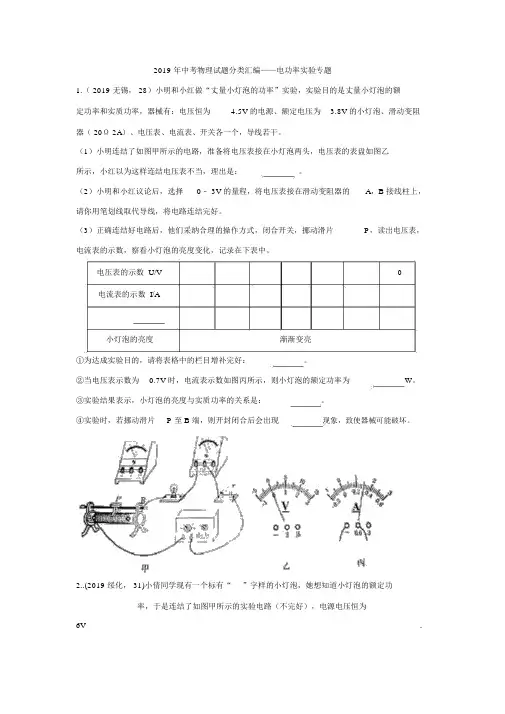

2019 年中考物理试题分类汇编——电功率实验专题1.（ 2019 无锡， 28）小明和小红做“丈量小灯泡的功率”实验，实验目的是丈量小灯泡的额定功率和实质功率，器械有：电压恒为 4.5V 的电源、额定电压为 3.8V 的小灯泡、滑动变阻器（ 20Ω 2A）、电压表、电流表、开关各一个，导线若干。

（1）小明连结了如图甲所示的电路，准备将电压表接在小灯泡两头，电压表的表盘如图乙所示，小红以为这样连结电压表不当，理出是：。

（2）小明和小红议论后，选择0﹣ 3V 的量程，将电压表接在滑动变阻器的A，B 接线柱上，请你用笔划线取代导线，将电路连结完好。

（3）正确连结好电路后，他们采纳合理的操作方式，闭合开关，挪动滑片P，读出电压表，电流表的示数，察看小灯泡的亮度变化，记录在下表中。

电压表的示数 U/V 0电流表的示数 I/A小灯泡的亮度渐渐变亮①为达成实验目的，请将表格中的栏目增补完好：。

②当电压表示数为0.7V 时，电流表示数如图丙所示，则小灯泡的额定功率为W。

③实验结果表示，小灯泡的亮度与实质功率的关系是：。

④实验时，若挪动滑片P 至 B 端，则开封闭合后会出现现象，致使器械可能破坏。

2..(2019 绥化， 31)小倩同学现有一个标有“”字样的小灯泡，她想知道小灯泡的额定功率，于是连结了如图甲所示的实验电路（不完好），电源电压恒为6V．（1）请用笔划线取代导线，达成图甲中实物电路的连结。

（连线时导线不可以交错）（2）图甲中，连结电路时，开关应处于状态。

闭合开关前滑动变阻器的滑片应位于（选填“ A”或“ B”）端。

（3）电路连结完好后，闭合开关，发现小灯泡不发光，但电流表有示数，接下来的操作应该是。

（填字母）A．改换小灯泡B．检查电路能否有故障C．挪动滑动变阻器滑片，察看小灯泡能否发光（4）实验时，挪动滑片P 到某处，电压表示数为．要丈量小灯泡的额定功率，应将滑片 P 向（选填“ A”或“ B”）端挪动。

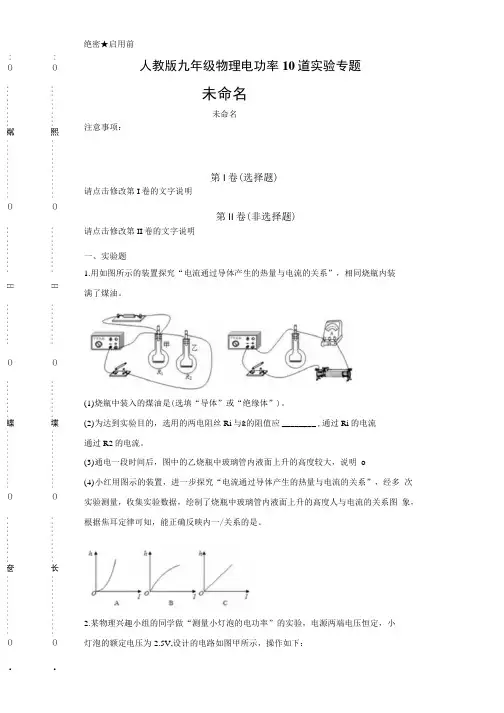

精选全文完整版（可编辑修改）中考物理电功率真题汇编(含答案)一、电功率选择题1．如图所示是研究电流通过导体产生的热量与哪些因素有关的实验，下列分析正确的是（）A. 甲实验通电一段时间后，左侧容器内空气吸收的热量更多B. 乙实验通电一段时间后，左侧 U 形管中液面的高度差比右侧的大C. 乙实验是为了研究电流产生的热量与电阻的关系D. 乙实验右边密闭容器与左边密闭容器中的电阻丝产生热量之比为 4：1【答案】 B【解析】【解答】解：A、甲实验两电阻丝串联，则通过电阻丝的电流和通电时间相同，右侧电阻阻值大，由焦耳定律Q＝I2Rt可知，右侧电阻产生热量多；则右侧容器内空气吸收的热量多。

A不符合题意；B、乙实验，右侧电阻丝与另一电阻丝并联，故左右空气盒中电阻丝的电阻和通电时间相同，由焦耳定律Q＝I2Rt可知，左侧电阻产生热量多；则左侧容器内空气吸收的热量多，气体压强大，即左侧U形管中液面的高度差比右侧的大。

B符合题意；C、乙实验，右侧电阻丝与另一电阻丝并联，故左右空气盒中电阻丝的电阻和通电时间相同，但通过电阻的电流不同，所以研究电流产生的热量与电流的关系。

C不符合题意；D、装置乙中一个5Ω的电阻与两个5Ω的电阻并联后再串联，根据串联电路的电流特点可知，右端两个电阻的总电流和左端的电阻电流相等，即I右＝I左，两个5Ω的电阻并联，根据并联电路的电流特点知I右＝I1+I2，两电阻阻值相等，则支路中电流相等，I1＝I2，所以右边容器中通过电阻的电流是左侧通过电流的一半，由Q＝I2Rt可知，左边容器中的电阻产生的热量是右侧容器电阻丝产生的热量的4倍，D不符合题意。

故答案为：B【分析】探究热量与电流及电阻的关系，要求能正确分析电路，掌握串并联电路的特点，并灵活应用焦耳定律根据控制变量法（两电阻中的电流相等，两电阻丝的阻值不同，根据温度计示数的变化判断吸收热量的多少，可探究电流产生热量与电阻大小的关系；通过电阻的电流不同，比较相同通电时间内两支温度计示数变化情况，可探究电流产生的热量与电流是否有关）及转换法（探究影响电热的因素时，通过液体吸热的多少反应电阻丝产生的热量）分析解答.2．如图所示的电路中，电源电压保持不变，当开关S闭合时，灯L正常发光，如果将滑动变阻器的滑片P向右滑动，下列说法正确的是（）A. 电压表示数变小，灯L变亮B. 电压表示数变小，灯L变暗C. 电压表示数变大，灯L变亮D. 电压表示数变大，灯L变暗【答案】D【解析】【解答】由电路图可知，灯泡L与滑动变阻器R串联，电压表测R两端的电压，电流表测电路中的电流，将滑动变阻器的滑片P向右滑动时，接入电路中的电阻变大，电路中的总电阻变大，由可知，电路中的电流变小，由可知，灯泡两端的电压变小，因灯泡的亮暗取决于实际功率的大小，所以，由可知，灯泡的实际功率变小，灯泡L变暗，AC不符合题意；因串联电路中总电压等于各分电压之和，所以，滑动变阻器R两端的电压变大，即电压表的示数变大，B不符合题意、D符合题意。

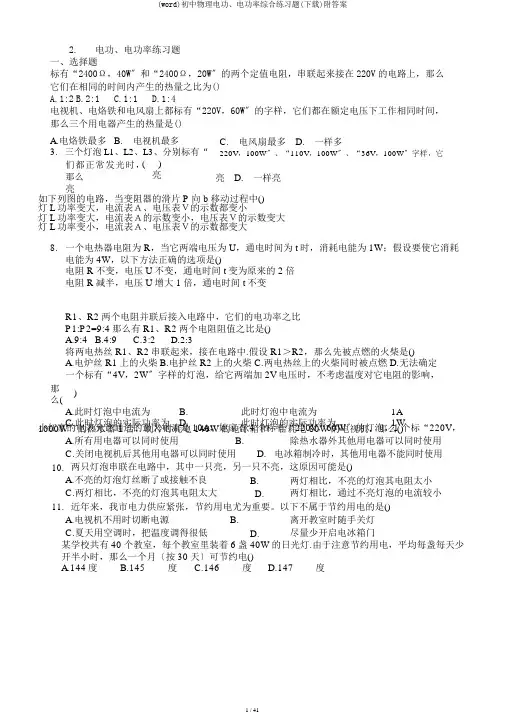

2. 电功、电功率练习题 一、选择题标有“2400Ω，40W 〞和“2400Ω，20W 〞的两个定值电阻，串联起来接在220V 的电路上，那么它们在相同的时间内产生的热量之比为() A.1:2 B.2:1 C.1:1 D.1:4电视机、电烙铁和电风扇上都标有“220V，60W 〞的字样，它们都在额定电压下工作相同时间，那么三个用电器产生的热量是()A.电烙铁最多B. 电视机最多 3. 三个灯泡L1、L2、L3、分别标有“C. 电风扇最多D. 一样多220V ，100W 〞、“110V ，100W 〞、“36V ，100W 〞字样，它们都正常发光时，那么 亮( ) 亮亮 D. 一样亮如下列图的电路，当变阻器的滑片P 向b 移动过程中() 灯L 功率变大，电流表Ａ、电压表Ｖ的示数都变小灯L 功率变大，电流表Ａ的示数变小，电压表Ｖ的示数变大 灯L 功率变小，电流表Ａ、电压表Ｖ的示数都变大8. 一个电热器电阻为R ，当它两端电压为U ，通电时间为t 时，消耗电能为1W ；假设要使它消耗电能为4W ，以下方法正确的选项是()电阻R 不变，电压U 不变，通电时间t 变为原来的2倍 电阻R 减半，电压U 增大1倍，通电时间t 不变R1、R2两个电阻并联后接入电路中，它们的电功率之比 P1:P2=9:4那么有R1、R2两个电阻阻值之比是() A.9:4 B.4:9 C.3:2 D.2:3将两电热丝R1、R2串联起来，接在电路中.假设R1＞R2，那么先被点燃的火柴是()A.电炉丝R1上的火柴B.电护丝R2上的火柴C.两电热丝上的火柴同时被点燃D.无法确定 一个标有“4V ，2W 〞字样的灯泡，给它两端加2V 电压时，不考虑温度对它电阻的影响，那么()A.此时灯泡中电流为B. 此时灯泡中电流为 1AC.此时灯泡的实际功率为D. 此时灯泡的实际功率为 1W小红家的电表允许通过的最大电流是10A ，她家有4个标有“220V ，60W 〞的灯泡，1个标“220V ，1000W 〞的热水器1台，制冷时耗电140W 的电冰箱和一台耗电80W 的电视机，那么()A.所有用电器可以同时使用B. 除热水器外其他用电器可以同时使用C.关闭电视机后其他用电器可以同时使用D. 电冰箱制冷时，其他用电器不能同时使用 10. 两只灯泡串联在电路中，其中一只亮，另一只不亮，这原因可能是()A.不亮的灯泡灯丝断了或接触不良B. 两灯相比，不亮的灯泡其电阻太小C.两灯相比，不亮的灯泡其电阻太大D. 两灯相比，通过不亮灯泡的电流较小 11. 近年来，我市电力供应紧张，节约用电尤为重要。

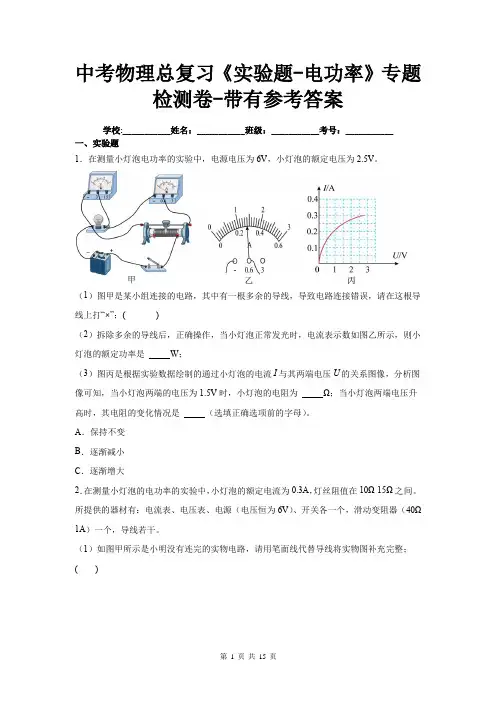

中考物理总复习《实验题-电功率》专题检测卷-带有参考答案学校:___________姓名：___________班级：___________考号：___________一、实验题1．在测量小灯泡电功率的实验中，电源电压为6V，小灯泡的额定电压为2.5V。

（1）图甲是某小组连接的电路，其中有一根多余的导线，导致电路连接错误，请在这根导线上打“×”；( )（2）拆除多余的导线后，正确操作，当小灯泡正常发光时，电流表示数如图乙所示，则小灯泡的额定功率是W；（3）图丙是根据实验数据绘制的通过小灯泡的电流I与其两端电压U的关系图像，分析图像可知，当小灯泡两端的电压为1.5V时，小灯泡的电阻为Ω；当小灯泡两端电压升高时，其电阻的变化情况是（选填正确选项前的字母）。

A．保持不变B．逐渐减小C．逐渐增大2．在测量小灯泡的电功率的实验中，小灯泡的额定电流为0.3A，灯丝阻值在10Ω-15Ω之间。

所提供的器材有：电流表、电压表、电源（电压恒为6V）、开关各一个，滑动变阻器（40Ω 1A）一个，导线若干。

（1）如图甲所示是小明没有连完的实物电路，请用笔面线代替导线将实物图补充完整；( )（2）闭合开关前，图甲中的滑片P应位于（选填“左”或“右”）端；闭合开关后，无论怎样移动变阻器滑片P，发现小灯泡始终不亮，电压表有示数，电流表无示数，原因可能是（写出一种即可）；（3）排除故障，闭合开关，移动滑片，当电流表的示数为0.3A时，电压表的示数如图乙所示，小灯泡的额定功率为W；（4）小红没用电压表，但多用了一个开关，其它器材与小明的相同，也测出了另一个额定电流为I1的小灯泡的额定功率。

她设计了如图丙所示电路图，请你帮她完成实验步骤并写出小灯泡额定功率的表达式，实验步骤：①按图连接电路，然后只闭合开关S1，移动滑片P，使电流表的示数为I1；①再闭合开关S2，；①小灯泡的额定功率的表达式：P额= ；（用字母表示，可能用到的物理量有，已知的电源电压U、灯泡的额定电流I1和实验中测得的物理量）（5）小亮利用该电路探究电流跟电阻的关系，他将小灯泡换成5Ω、10Ω、20Ω的定值电阻R，多次实验并记录各次电流表的示数。

初中电功率练习汇总、填空题1、复习：电流做功的实质是_______能转化为_______ 能的过程，测量电能用_________ 。

电能的单位是_______ 和_______ ，换算关系：________________ 。

2、填写表格中的空3、电功率：表示电流做功的_______。

4、计算公式：______________ 公式变形： ______________ 、________________ 。

5、符号的意义及单位：P —______ —_______ ;W — ______ —_______ ；— _______6、空调的功率约1000W表示_________________________________________ 。

7、某用电器的功率40W 表示________________________________________ 。

&千瓦时是_________ 的单位，千瓦是 _______ 的单位。

9、解释名词：额定电压：__________________________________ ，额定功率：_______________10、额定电压、额定电流和额定功率都只有_________ 个；而实际电压、实际电流和实际功率却有_______ 个。

11、小灯泡的亮度取决于_______ 。

（填“ P实”还是“ P额”）12、电灯泡上标着“PZ220-25”字样，其中PZ是________________________________ 的意思, 220是指 ________________________________ ，25 是指 _________________________________ 。

13、当实际电压等于额定电压时，实际功率才等于额定功率；当实际电压小于额定电压时，实际功率______ 额定功率，用电器不能正常工作；当实际电压大于额定电压时，实际功率4、4、 ____ 额定功率，有可能损坏用电器。

电功率单元练习（Word 版 含答案）一、初三物理 电功率 易错压轴题（难）1．P 2=U 额×I 额=(U -I 额×R )×I 额在“测定小灯泡正常发光时的电阻”的实验中，琪琪和航航设计的电路如图甲所示，电源电压恒为4.5 V ，小灯泡的额定电压为2.5 V 。

琪琪的实验过程如下：(1)她调节滑动变阻器，发现当电压表的示数为2.5 V 时，小灯泡不能正常发光，而航航发现了问题，于是继续向______（选填“左”或“右”）端调节滑动变阻器，使电压表的示数为______V 时，小灯泡才正常发光。

若此时通过小灯泡的电流如图乙所示，电流为______A ，小灯泡正常发光的电阻为______Ω；(2)琪琪将导线cd 的d 端改接到小灯泡a 端，重新测量小灯泡正常发光的电阻，闭合开关她发现电压表的指针________，原因是____________________；(3)她俩重新选择实验器材，不用电压表就测出了I 额＝0.3 A 的小灯泡的额定功率，设计的电路图如图丙所示，请你将下列实验步骤补充完整，并计算出小灯泡的额定功率（电源电压恒定且未知，滑动变阻器的最大阻值为30 Ω）：①将滑动变阻器的电阻调到最大，开关S 闭合，S 1________（选填“闭合”或“断开”），读出电流表的示数为0.2 A ，则电源电压为________V ；②开关S 闭合，S 1________（选填“闭合”或“断开”），调节滑动变阻器的滑片使电流表的示数为________A 时，小灯泡正常发光；③开关S 、S 1均闭合，滑动变阻器的滑片________，读出电流表的示数为0.4 A ； ④小灯泡额定功率P 额＝________ W 。

【答案】左 2 0.4 6.25 反向偏转 电压表正负接线柱接反 闭合 6 断开 0.3 保持不动 0.45【解析】【分析】【详解】(1)[1][2]由图可知，电压表接在了滑动变阻器两端，所以当电压表的示数为2.5V 时，小灯泡两端实际电压为L =4.5V 2.5V=2V U U U =--滑所以不能正常发光，故继续向左移动滑动变阻，使小灯正常发光，则滑动变阻两端电压为=4.5V 2.5V=2V U U U '=--滑额 即：使电压表的示数为2V 时，小灯泡正常发光。

1、在学习欧姆定律之后，老师请同学们设计一个测未知电阻R x的电路，其中小明同学设计的电路如图1所示．R0为已知阻值的电阻，当s1闭合s2断开时，电流表读数为I；当s1、s2都闭合时，电流表读数为I1．（1）请你写出小明同学测R x的表达式．R x=（2）小红设计了一种不同于小明同学设计的测量电路，如图2所示．请你将图3中的器材按图2电路连接起来（用笔连线表示导线），要求滑动变阻器的滑片P处于最右端时，连入电路的阻值最大．（3）比较两个电路图，请你说一说小红设计的电路的优点．2、（1）在验证欧姆定律实验中，所连接的电路如甲图所示，当E、F间接入的电阻R0保持不变时，移动滑动变阻器R的滑片P，读出三组不同电压下的电流值，可探究出：当电阻一定是，电流与电压成比．调节变阻器的滑片P，使电压表的示数为U，再依次将E、F间的电阻R0换成定值电阻R1、R2，且R2＞R1＞R0，要使E、F间的电压表示数保持U不变，应将滑动变阻器的滑片P逐渐向（选填“A”、“B”）端移动，可探究电流与电阻的关系．（2）在测小灯泡的电功率时，将E、F间的电阻换成一只额定电压是“3.8V”的小灯泡．在乙图电路中，当滑动变阻器的滑片P向（选填“A”、“B”）端移动，灯泡L逐渐变亮，电压表的示数逐渐变大，电流表的示数逐渐（选填“变大”、“变小”），通过比较还发现，在灯泡逐渐变亮的过程中，电压表示数与电流表示数的比值在增大，造成这一比值增大的原因是．当小灯泡两端电压表的示数为3.8V时，电流表示数如图丙所示，则电流表的示数为A，小灯泡的电功率为W．最后归纳时，老师告诉同学们，电压表的内阻很大，它并联在电路中时，只有极小的电流通过电压表，可以忽略不计，我们就是用上述方法测量小灯泡电功率的，假如考虑了电流通过电压表的影响，你们测量的小灯泡额定功率比小灯泡真实的额定功率（选填“偏大”、“偏小”、“相等”）3、某同学想探究通过铅笔芯的电流与其两端电压的关系，设计了如图所示的电路．选用的器材有：阻值约为4Ω的2B铅笔芯一根，两节干电池组成的电池组，0﹣0.6A的电表，0一3V的电压表，滑动变阻器（10Ω2A），开关，导线等．（1）该同学根据电路图连接电路，在闭合开关前应将滑动变阻器的滑片P移到端（选填“a”或“b“）．（2）闭合开关后，两电表的指针都发生了偏转，但无论怎样移动滑片，两电表的示数均保持不变且都在量程范围内，则产生故障的原因是（3）排除故障后，该同学移动滑动变阻器的滑片，将获得的几组数据记录在下表中．当采集第三组数据时，电流表指针的偏转情况如图所示，此时电流表的示数为A．实验序号①②③④⑤U/V0.040.80 1.20 1.60 2.00I/A0.100.18▲0.380.48（4）该同学采集多组实验数据的目的是（5）请根据表格中的五组数据在给定的坐标纸上画出铅笔芯的I﹣U图线．（6）由画出的图线可知，通过铅笔芯的电流与其两端电压的关系为：．4、在探究电流与电阻关系的实验中，电源电压为15V且保持不变，滑动变阻器上标有“20Ω3A”字样，实验中所用的四个定值电阻的阻值分别为5Ω、10Ω、15Ω、20Ω．（1）用笔画线代替导线将电路连接完整（如图）（2）小明在a、b间接入5Ω的电阻时，调节滑动变阻器的滑片，读出电流表的示数为1.0A．断开开关，保持滑片的位置不变，用10Ω的电阻替换5Ω的电阻，闭合开关，要得到正确的实验结论，应将滑片向端移动，读数时电流表示数为A．（3）断开开关，再用15Ω的电阻替换10Ω的电阻继续实验时，无论怎样移动滑动变阻器的滑片都不能完成实验，为了使这四个电阻都能为实验所用，应控制a、b间电压不低于V．5、某实验小组做“测定一组电阻R1、R2、R3的阻值”的实验，电路图如图甲所示．已知电阻R1约为2欧，电阻R2约为5欧，电阻R3约为20欧．该实验供选用的器材有：A、电源（电压恒定9伏）B、电流表（量程0～0.6安）C、电压表（量程0～3伏）D、开关、导线若干E、滑动变阻器（最大电阻10欧，额定电流1.5安）F、滑动变阻器（最大电阻20欧，额定电流1.5安）G、滑动变阻器（最大电阻60欧，额定电流0.6安）H、滑动变阻器（最大电阻70欧，额定电流0.1安）（1）为了测定R1、R2、R3的阻值，实验中应选用的滑动变阻器是（填字母编号）．（2）根据实验电路图，请在答题纸上用划线当导线完成实物图乙的连接．（3）某次实验中，实验操作正确，电流表的示数和电压表的示数如图丙所示，则电阻两端的电压为伏，电阻的阻值为欧．6、小娟利用图1所示的器材测量小灯泡的电阻，已知小灯泡的额定电压为2.5V．（1）请用笔画线代替导线将电压表正确接入电路．（2）闭合开关前，滑动变阻器的滑片应调到（选填“左”或“右”）端，电路连接正确后闭合开关，小娟发现小灯泡不亮、电压表无示数、电流表有示数，移动变阻器的滑片时，电流表的示数会变化，则故障原因可能是小灯泡（选填“断路”或“短路”）．（3）故障排除后，小娟根据测得的数据绘制了小灯泡的电流随电压变化的图象（如图所示）．由图象（图2）可知，小灯泡正常工作时的电阻是Ω，当小灯泡两端的电压为1V时，小灯泡的电阻是Ω，进一步分析图象可以发现小灯泡的电阻不断变化，这是因为灯丝的电阻随温度的升高而（选填“增大”或“减小”）．7、在测量定值电阻阻值的实验中．（1）请你用笔画线代替导线，将图甲中的实物电路连接完整．（2）闭合开关前，滑动变阻器的滑片P应移至（选填“A”或“B”）端．小明闭合开关后，移动滑片P到某一点时，读出电压表示数为1V，电流表示数如图乙所示，计算出定值电阻的阻值为Ω．（3）小明仅把这一次实验测量所得的阻值作为最后的结果，你认为合适吗？，理由是．（4）如图丙所示是其他两组同学根据测得数据作出的I﹣U图象，分析图象可知：Ra Rb．（5）另一组的小红同学在连线时，不小心将线接错了，闭合开关后，发现无论如何移动变阻器的滑片P，电压表、电流表均有示数，但都不改变，原因可能是．（写出一种即可）（6）还有一组的小亮同学在连线时，不小心将线接错了，闭合开关后，发现无论如何移动变阻器的滑片P，电流表无示数，电压表有示数，几乎等于电源电压．出现故障的原因是．8、小刚同学想用如图所示器材来测量定值电阻R的阻值，他已连接了部分电路，请你接着完成下列步骤：（电源电压为6V）（1）用笔画线代替导线，将电路补画完整．（2）开关闭合前，滑动变阻器的滑片应滑至使变阻器电阻（填“最大”、“最小”或“中间”）位置．（3）小刚通过调节来改变被测电阻两端的电压，共测得三组对应的电压值和电流值，最后算出电阻的平均值，这样做的目的是．（4）在实验过程中，当电阻两端电压最大时，电流表示数如图乙所示，则此时定值电阻消耗的电功率为W．（5）不改变上面连好的电路，用它还可以完成的实验是：A B ；（6）若将上面实验中的定值电阻R换成小灯泡，在多次测量灯泡电阻的过程中，发现当电压表的示数增大时，电压表与电流表示数的比值将．9、在测定“小灯泡的电阻”实验中，有如下器材：电压表、电流表、开关、电压为6V的电源、“3.8V 1.5W”的小灯泡、标有“20Ω1.5A”的滑动变阻器，导线若干．（1）请用笔画线代替导线，按照图甲所示的电路图，将图乙的实物电路连接完整．（要求连线不得交叉，电流表的量程选择要恰当）（2）第一小组同学连接好最后一根导线，灯泡立即发出明亮耀眼的光并很快熄灭．检查后，发现连线正确，请你找出实验中的两个操作不当之处：①；②．（3）第二小组同学闭合开关后，发现小灯泡不亮，但电流表有示数，接下来应进行的操作是．A．更换小灯泡；B．检查电路是否断路；C．移动滑动变阻器的滑片，观察小灯泡是否发光．（4）下表是第一组的同学按正确的操作测得的数据．试验次数123电压U/V 2.0 3.0 3.8电流I/A0.330.34I3电阻R/Ω 6.08.8R3①第3次实验中电流表读数I3如图丙所示，则I3= A；计算得出R3= Ω．②从表中计算出三次小灯泡的阻值不相等，其原因是．10、小红用伏安法测额定电压为2.5V小灯泡正常发光时的电阻．（1）请你帮助她把图中的滑动变阻器连入电路，保证闭合开关时，变阻器接入电路的电阻最大．（2）正确连接好电路后，闭合开关，移动滑动变阻器的滑片，当电压表的示数为2.5V时，小灯泡正常发光．此时电流表的示数如图所示，小灯泡正常发光时的电流为A，此时小灯泡的电阻为Ω（电阻值保留一位小数）．（3）滑动变阻器甲上标有“5Ω2A”，滑动变阻器乙上标有“20Ω1A”．若实验中电源输出电压为6V不变，则小红选用的滑动变阻器是．（填“甲”或“乙”）11、小敏用如图所示的实物电路图，研究“通过导体的电流与导体电阻的关系”，电源电压恒为3V，5个定值电阻值分别为5Ω、10Ω、15Ω、20Ω、30Ω，滑动变阻器最大阻值为10Ω．（1）请在甲图中将滑动变阻器正确连入电路（滑片向右移电流表示数变小）．（2）开关S闭合前，滑动变阻器的滑片应处在（填“左”或“右”）端；实验过程中，移动变阻器滑片时，眼睛应主要注视（选填“变阻器滑片”、“电压表示数”或“电流表示数”）．（3）本实验中，滑动变阻器除了保护电路外，还有的作用，（4）根据前4次实验所测的电流和电阻值，在乙图中描出了4个点，则阴影部分面积表示的物理量是，它的值为．（5）第5次实验中，将定值电阻由20Ω换为30Ω时，应将滑动变阻器的滑片向（选填“左”或“右”）端移动．（6）小敏发现无论怎样移动滑动变阻器的滑片P ，始终无法达到实验要求，此时小敏可采取的措施是（选填序号）．A、更换一块新的电压表B、增加一节干电池C、用最大阻值为20Ω的滑动变阻器替换原来的滑动变阻器．12、小红小组要测定额定电压为2.5V的小灯泡的电阻．现有如下器材：电流表一只（量程0～0.6A和0～3A）；电压表一只（量程为0～3V和0～15V）；滑动变阻器两只（“5Ω1A”、“20Ω2A”）开关一个；干电池若干节；导线若干．（1）根据你的估算和实验经验，滑动变阻器应选用只，实验更便于完成．（2）小红小组用2节干电池（已使用）正确连接电路后，无论怎样调节滑动变阻器，小灯泡两端的电压都达不到2.5V，她们应该．（3）小红小组实验记录和计算如下表：电压U/V 1.5 2.0 2.5 3.0电流I/A0.240.280.320.34功率P/W0.360.56灯泡发光情况灯丝暗红微弱发光正常发光发光很亮①小灯泡的额定功率是W；②根据她们观察的现象和记录的实验数据，你可以得出的结论是（请说出两点）：，；③请在坐标图中画出小灯泡的电压和电流关系的图象；④在正常发光下，小灯泡的电阻是Ω；⑤根据画出的图象，你得出的结论是：．（4）当小红小组将小灯泡两端的电压调到3V正在记录实验数据时，小灯泡突然熄灭，仔细观察小灯泡钨丝被烧断，这时她们进一步观察到的实验现象是：电流表的示数；电压表的示数．（5）小红小组在评价交流时，发现有的组的同学将电压表连接成如图所示电路，则这种连接测量出的电阻值比实际电阻值偏，其原因是．13、要测量一只额定电压为2.5V小灯泡的电阻（电阻大约在6～10Ω之间），刘星同学连接了如图所示的电路．次数电压U/V电流I/A灯泡亮度1 1.50.2灯光微弱2 2.20.26较暗3 2.50.3正常发光4 3.00.32很亮（1）请用笔画线将图中的电路连接完整．（2）在连接电路时，开关应（选填“断开”或“闭合”），滑片应移到（选填“A”或“B”）处．（3）闭合开关后，刘星发现电压表、电流表均有示数，但小灯泡不亮，经检查，电路连接无误，各元件完好那么可能的原因是，为了能使小灯泡发光，下一步应进行的操作．（4）实验完成后，刘星将有关数据和现象填在表格里：由此可知，小灯泡在正常发光时的电阻是．（保留一位小数）从表中数据可知，灯丝的电阻随两端电压的增加而（选填“变大”或“变小”），电阻变化的本质是灯丝的电阻随而增大．（5）从表中数据可发现小灯泡的亮暗主要与有关．参考答案1．2．正BA变大灯丝电阻随温度的升高而增大0.321.216偏大3．b错将滑动变阻器下方的两个接线柱接入电路；0.30避免偶然性，便于找出规律通过铅笔芯的电流与其两端的电压成正比4．右0.57.5 5．G25 6．左短路8.35增大7．B10不合适一次测量具有偶然性，应多次测量求平均值可减小误差＜滑动变阻器同时接上面两个接线柱（或同时接下面两个接线柱）定值电阻断路8．最大滑动变阻器求平均值减小误差2.04测量电阻R的电功率研究电流跟电压的关系（或用滑动变阻器改变电路中的电流实验）增大9．连接电路时没有断开开关连接电路时，滑动变阻器滑片没有置于最大阻值处C0.49.5灯丝电阻与温度有关10．0.288.9乙11．右电压表示数保持电阻R两端电压不变电压2V右B 12．“5Ω1A”换新电池0.8灯泡电压增大，实际功率也在增大灯泡实际功率增大，灯泡亮度增加7.8随电压和电流的增大，灯泡灯丝的电阻也在增大减小至零增大至等于电源电压大由于电流表的分压作用，使电压表测出的电压比灯泡两端的实际电压大，计算出的电阻也偏大 13．断开B电路电流太小移动滑动变阻器滑片，减小滑动变阻器接入电路的阻值8.3Ω变大温度升高灯泡的实际功率。

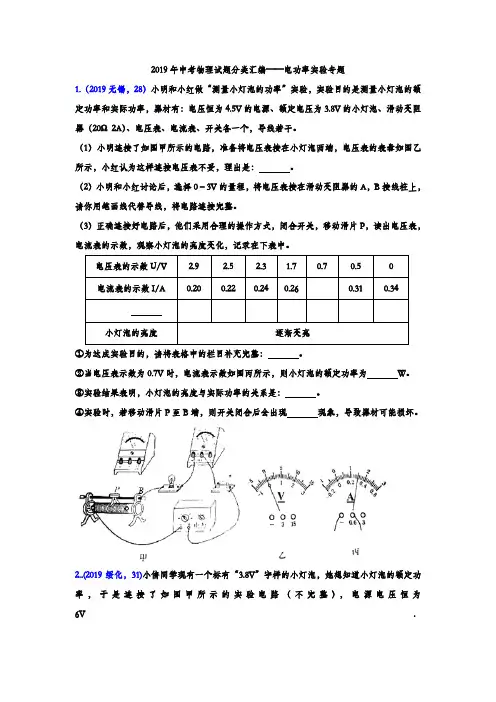

2019年中考物理试题分类汇编——电功率实验专题1.（2019无锡，28）小明和小红做“测量小灯泡的功率”实验，实验目的是测量小灯泡的额定功率和实际功率，器材有：电压恒为4.5V的电源、额定电压为3.8V的小灯泡、滑动变阻器（20Ω2A）、电压表、电流表、开关各一个，导线若干。

（1）小明连接了如图甲所示的电路，准备将电压表接在小灯泡两端，电压表的表盘如图乙所示，小红认为这样连接电压表不妥，理出是：。

（2）小明和小红讨论后，选择0﹣3V的量程，将电压表接在滑动变阻器的A，B接线柱上，请你用笔画线代替导线，将电路连接完整。

（3）正确连接好电路后，他们采用合理的操作方式，闭合开关，移动滑片P，读出电压表，电流表的示数，观察小灯泡的亮度变化，记录在下表中。

①为达成实验目的，请将表格中的栏目补充完整：。

②当电压表示数为0.7V时，电流表示数如图丙所示，则小灯泡的额定功率为W。

③实验结果表明，小灯泡的亮度与实际功率的关系是：。

④实验时，若移动滑片P至B端，则开关闭合后会出现现象，导致器材可能损坏。

2..(2019绥化，31)小倩同学现有一个标有“3.8V”字样的小灯泡，她想知道小灯泡的额定功率，于是连接了如图甲所示的实验电路（不完整），电源电压恒为6V．（1）请用笔画线代替导线，完成图甲中实物电路的连接。

（连线时导线不能交叉）（2）图甲中，连接电路时，开关应处于状态。

闭合开关前滑动变阻器的滑片应位于（选填“A”或“B”）端。

（3）电路连接完整后，闭合开关，发现小灯泡不发光，但电流表有示数，接下来的操作应该是。

（填字母）A．更换小灯泡B．检查电路是否有故障C．移动滑动变阻器滑片，观察小灯泡是否发光（4）实验时，移动滑片P到某处，电压表示数为2.5V．要测量小灯泡的额定功率，应将滑片P向（选填“A”或“B”）端移动。

当电压表示数为3.8V时，电流表的示数如图乙所示，则小灯泡的额定功率是W。

（5）在实验操作中，发现电流表损坏不能使用。

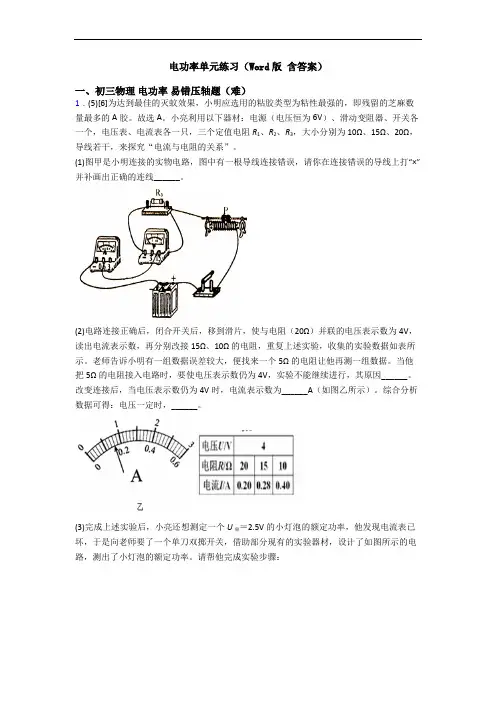

电功率单元练习（Word版含答案）一、初三物理电功率易错压轴题（难）1．(5)[6]为达到最佳的灭蚊效果，小明应选用的粘胶类型为粘性最强的，即残留的芝麻数量最多的A胶。

故选A。

小亮利用以下器材：电源（电压恒为6V）、滑动变阻器、开关各一个，电压表、电流表各一只，三个定值电阻R1、R2、R3，大小分别为10Ω、15Ω、20Ω，导线若干，来探究“电流与电阻的关系”。

(1)图甲是小明连接的实物电路，图中有一根导线连接错误，请你在连接错误的导线上打“×”并补画出正确的连线______。

(2)电路连接正确后，闭合开关后，移到滑片，使与电阻（20Ω）并联的电压表示数为4V，读出电流表示数，再分别改接15Ω、10Ω的电阻，重复上述实验，收集的实验数据如表所示。

老师告诉小明有一组数据误差较大，便找来一个5Ω的电阻让他再测一组数据。

当他把5Ω的电阻接入电路时，要使电压表示数仍为4V，实验不能继续进行，其原因______。

改变连接后，当电压表示数仍为4V时，电流表示数为______A（如图乙所示）。

综合分析数据可得：电压一定时，______。

(3)完成上述实验后，小亮还想测定一个U额＝2.5V的小灯泡的额定功率，他发现电流表已坏，于是向老师要了一个单刀双掷开关，借助部分现有的实验器材，设计了如图所示的电路，测出了小灯泡的额定功率。

请帮他完成实验步骤：①连接好实验电路，______，移动滑片，使电压表示为______V。

②保持滑片的位置不动，______，读出电压表示数为U。

③小灯泡的额定功率表达式P额＝______。

（用物理符号表示）【答案】电流表超出量程 0.8 电流与电阻成反比将开关S1闭合，S2拨到触点2 2.5 将S2拨到触点1()U U UR-额额【解析】【分析】【详解】(1)[1]由题目中的电流表表盘知，电流表选择0~0.6A量程，电流表与电阻串联，电源电压为6V，电压表选择0 ~15V量程，电压表与电阻并联，滑动变阻器选择一上一下接线柱，串联在电路中。

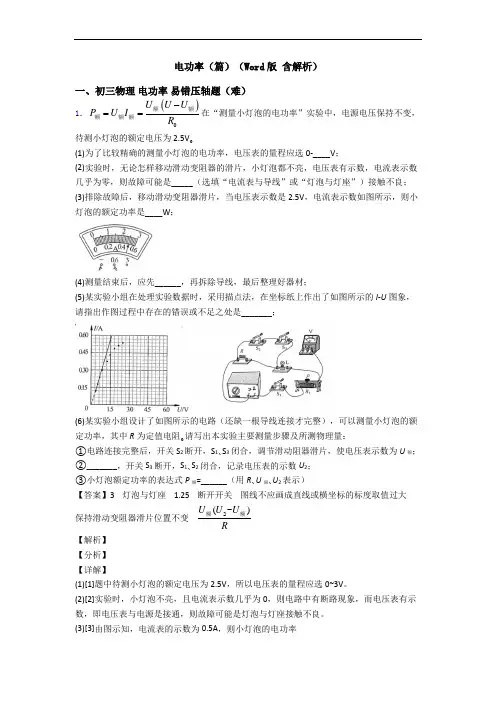

电功率（篇）（Word版含解析）一、初三物理电功率易错压轴题（难）1．()U U UP U IR-==额额额额额在“测量小灯泡的电功率”实验中，电源电压保持不变，待测小灯泡的额定电压为2.5V｡(1)为了比较精确的测量小灯泡的电功率，电压表的量程应选0-____V；(2)实验时，无论怎样移动滑动变阻器的滑片，小灯泡都不亮，电压表有示数，电流表示数几乎为零，则故障可能是_____（选填“电流表与导线”或“灯泡与灯座”）接触不良；(3)排除故障后，移动滑动变阻器滑片，当电压表示数是2.5V，电流表示数如图所示，则小灯泡的额定功率是____W；(4)测量结束后，应先______，再拆除导线，最后整理好器材；(5)某实验小组在处理实验数据时，采用描点法，在坐标纸上作出了如图所示的I-U图象，请指出作图过程中存在的错误或不足之处是_______；(6)某实验小组设计了如图所示的电路（还缺一根导线连接才完整），可以测量小灯泡的额定功率，其中R为定值电阻｡请写出本实验主要测量步骤及所测物理量：①电路连接完整后，开关S2断开，S1､S3闭合，调节滑动阻器滑片，使电压表示数为U额；②_______，开关S3断开，S1､S2闭合，记录电压表的示数U2；③小灯泡额定功率的表达式P额=______（用R､U额､U2表示）【答案】3 灯泡与灯座 1.25 断开开关图线不应画成直线或横坐标的标度取值过大保持滑动变阻器滑片位置不变()U U UR2额额-【解析】【分析】【详解】(1)[1]题中待测小灯泡的额定电压为2.5V，所以电压表的量程应选0~3V。

(2)[2]实验时，小灯泡不亮，且电流表示数几乎为0，则电路中有断路现象，而电压表有示数，即电压表与电源是接通，则故障可能是灯泡与灯座接触不良。

(3)[3]由图示知，电流表的示数为0.5A，则小灯泡的电功率P =UI =2.5V×0.5A=1.25W(4)[4]测量结束后，应先断开开关，再拆除导线，最后整理好器材。

九年级物理下册电功率检测题（Word 版 含答案）一、初三物理 电功率 易错压轴题（难）1．=1.5V 0.3A=0.45W P U I =⨯额额额在测量“小灯泡的额定功率”的实验中，实验室提供的实验器材有：A ．电源（电压为4.5V ），B ．电流表A 1（量程为0﹣0.6A ，电阻为0.5Ω）C ．电流表A 2（量程为0﹣3A ，电阻为0.2Ω）D ．电压表V 1（量程为3V ，内阻为3kΩ）E ．电压表V 2（量程为15V ，内阻为1kΩ）F ．滑动变阻器R （阻值0﹣10Ω）G ．定值电阻R 0=800ΩH ．待测小灯泡L （额定电压为3.8V ，额定功率大约是1.2W ）I ．开关S 一个，导线若干实验要求：既要保证电路安全，又要提高测量精确度；为了减小系统误差，测量时电表示数应大于量程的三分之一。

则（1）根据实验要求，电流表应选_______，电压表应选_______（选填器材前的字母代号）。

（2）根据实验要求，在虚线方框内画出实验电路图（其中部分电路已画出）。

________ （3）根据实验电路图，请用笔画线代替导线，将实验器材连接起来使之成为实验电路（其中部分导线已连接好）。

_______（4）在闭合开关前，滑动变阻器的滑片应滑到_______端（选填实物图中“a”或“b”）；正确连接实验电路后，开关试触时，发现灯泡不亮，电流表无示数，电压表有示数，仔细检查电路各部分均接触良好，其原因可能是_______。

【答案】 B D b 小灯泡L 断路【解析】【详解】（1）待测小灯泡L的额定电压为3.8V，额定功率大约是1.2W，由P=UI得，小灯泡的额定电流大约为：，因为小灯泡L的额定电流0.32A小于0.6A，且大于电流表A1量程的三分之一，所以，根据实验要求，电流表应选B。

因为电源电压为4.5V，待测小灯泡L的额定电压为3.8V，大于V1的量程但小于电压表V2量程的三分之一，为了使偏转角度尽量大，电压表应选D。

九年级电功率检测题（WORD版含答案）一、初三物理电功率易错压轴题（难）1．（5）若小灯泡的额定电流为I0＝2I1，假设灯泡的阻值不变，则P额＝I02R＝（2I1）2R＝4I12R＝4P1．由于灯泡的阻值不是定值，且灯泡的阻值会随温度的升高而变大，所以，当灯泡在正常工作时，灯泡的阻值变大，则额定功率P0＞P额＝4P1，所以最有可能的额定功率值为P0＝5P1．故选D．小明利用如图1所示的电路测定小灯泡的额定功率。

所用器材：额定电压为2.5V的小灯泡、电池组（二节干电池串联，电压为3V）、电压表一块、滑动变阻器（10Ω 2A）、定值电阻（R0=5Ω）、开关三个和导线若干。

（1）用笔画线代替导线，将图2中的实物电路按照图1所示的电路图连接完整。

（_____________）（2）闭合开关前，应将变阻器滑片滑到____________（选填“左”或“右”）。

（3）连接完电路后，小明只闭合S、S1时，移动滑片P，电压表示数发生改变：只闭合S、S2时，移动滑片P，小灯泡不发光。

于是小明用电压表进行电路故障检测，把电压表并联在某电路元件两端，测试结果如下表所示。

则电路中一定存在的故障是____________。

（填写序号）测试元件灯泡L 开关S2电压表无示数有示数①灯泡L处断路②灯泡L处短路③开关S2处断路（4）排除故障后，小明继续实验。

①只闭合S、S2，移动滑片P，使电压表的示数为____________V②只闭合S、S1，保持滑片P不动，读出电压表的示数为2.25V③小灯泡的额定功率为____________W.（5）当加在灯泡两端的电压为额定电压的一半时，灯泡的际功率P实____________（选填“>”、“>”或“=”）14P额（拓展）小红通过课外学习知道，干电池有一定的电阻，我们需要用它的“电压U”和“电阻r”两个物理量来描述它（如图所示）于是小红在小明完成步骤①后，将电压表并联在电池组两端，保持滑片P的位置不变，只闭合S、S2时，读出电压表示数为2.55V，则小明实验中所用电池组的电阻r是____________Ω。

九年级物理电功率检测题（WORD版含答案）一、初三物理电功率易错压轴题（难）1．则小灯泡额定功率：()121U U UPR-额＝。

在测量小灯泡的电阻的实验中，小灯泡的额定电压为2.5V．（1）为了测量更精确．电压表应选择的量程是0﹣_______（选填“3”或“15”）V．（2）小明按图甲连接好电路后，闭合开关，无论怎样移动滑动变阻器的滑片，发现小灯泡都不亮，电流表有示数，电压表无示数．则故障原因可能是小灯泡_______（选填“短路”或“断路”）（3）排除故障后，调节滑动变阻器滑片使电压表示数为2.5V，此时电流表的示数如图乙所示，为_______A．（4）接着调节滑动变阻器滑片，让电压逐次下调，使灯丝温度不断降低，小灯泡变暗直至完全不发光，测量数据如下表所示．1234567/V 2.5 2.1 1.7 1.30.90.50.1/A0.260.240.210.190.160.05UI实验次数电压电流综合分析可知，实验中滑动变阻器的滑片逐渐向_______（选填“左”或“右“）端滑动：随着灯丝温度降低，小灯泡的电阻值变_______（选填“大”或“小”）．（5）小明还设计了如图丙所示的电路，测出另一小灯泡的额定功率．已知滑动变阳器R1的最大阻值为R0，小灯泡的额定电压为U额．请完成下列实验步骤：①闭合开关S，S1，调节R1的滑片，使电压表的示数为U额；②接着_______；③调节R1的滑片调至最左端，记下电压表示数U1；将R1的滑片调至最右端，记下电压表示数为U2，小灯泡额定功率的表达式：P=_______（用R0、U额，U1、U2表示）【答案】3 短路 0.3 左小保持变阻器R1的滑片位置不动，断开S1闭合S2，移动变阻器R2使电压表不变221UU R（U1﹣U2）【解析】【详解】（1）灯的额定电压为3V ，故为了测量更精确电压表应选择的量程是0﹣3V ．（2）若小灯泡短路，灯不亮，电路为通路，电流表有示数，电压表没有示数，符合题意； 若小灯泡断路，则电压表串联在电路中，电流表没有示数，电压表与电源连通测电源电压有示数，不符合题意；所以故障原因可能是小灯泡短路；（3）排除故障后，调节滑动变阻器滑片使电压表示数为2.5V ，此时电流表的示数如图乙所示，电流表选用小量程，分度值为0.02A ，读数为0.3A ；（4）根据表中数据，电路中的电流越来越小，由欧姆定律，电路的总电阻越来越大，故实验中滑动变阻器的滑片逐渐向左端滑动； 根据由欧姆定律的变形式U R I=，计算灯的电阻分别为8.3Ω、8.1Ω、7.1Ω……2.0Ω，所以随着灯丝温度降低，小灯泡的电阻值变小； （5）小明还设计了如图丙所示的电路，测出另一小灯泡的额定功率．已知滑动变阳器R 1的最大阻值为R 0，小灯泡的额定电压为U 额．请完成下列实验步骤：①闭合开关S ，S 1，调节R 1的滑片，使电压表的示数为U 额；②接着，保持变阻器R 1的滑片位置不动，再断开S 1闭合S 2，移动变阻器R 2使电压表示数不变；根据等效替代的原理知，此时R 2=R L ；③将R 1的滑片P 调至最左端，记下电压表的示数为U 1；再将R 1的滑片P 调至最右端，记下电压表的示数为U 2，在③中，将R 1的滑片P 调至最左端，R 1连入电路中的电阻为0，电压表的示数为U 1即为电源电压；再将R 1的滑片P 调至最右端，此时两变阻器串联，电压表的示数为U 2，即为R 2的电压，根据串联电路电流相等和欧姆定律可得：21220U U U R R -=， 解得： 22012U R R U U ； 根据2U P R=得小灯泡额定功率的表达式： ()222122220012==U U U P U U U R U R R U U =--额额额． 【点睛】2．13V -1V ==10Ω0.2AU U U R I I -==滑滑．在“测量小灯泡的电功率”实验中，小丹设计了如图甲所示的电路图，已知小灯泡的额定电压为2.5V ，滑动变阻器规格为“20Ω1A ”，电源是由2节新干电池串联组成。

圆学子梦想, 铸金字品牌单元综合检测（五）（第十六章）（45分钟100分）一、选择题（本大题共10小题,每小题4分,共40分）1. 如图所示,下列用电器的额定功率最接近10 W的是（）*滓A.电冰箱B电吹风U节能灯 D.电豆浆机2. 一个灯泡的灯丝烧断了，把断了的灯丝搭在一起，灯泡会更亮，这是因为（）A. 灯丝电阻变小，实际功率变大B. 灯丝电阻变大，实际功率变大C. 灯丝电阻变大，实际功率变小D. 灯丝电阻变小，实际功率变小3. （2012 •凉山中考）两个电阻R和且Ri<R2,把它们接到同一电源上，要使相同时间内产生的热量最多，就应该（）A. 只用RB. 只用R2C. R1和R串联D. R1和R并联4. 甲、乙两只白炽灯的铭牌如图所示，下列说法正确的是（）甲乙初中新课标百练百胜物理（九年级全一册）A. 甲灯灯丝比乙灯灯丝细B. 两灯都正常发光时，甲灯消耗的电能较少C. 两灯都正常发光时，甲灯电阻小于乙灯电阻D. 两灯串联后，接在220V电路中，甲灯比乙灯暗5. （2012 •巴中中考）标有“ PZ220-100”字样的灯泡接入110 V电路中，实际功率为（）A. 100 WB.50 WC.25 WD.无法判断6. 如图所示电路，电阻R=10Q，闭合开关S,电流表A的示数为0.3 A,电流表A的示数为0.5 A。

下列说法正确的是（）A. 通过电阻R的电流为0.5 AB. 电阻R2的阻值为15QC. 电源电压为4.5 VD. 电阻R消耗的电功率为3 W7. （2012 •黑河中考）标有“6 V 6 W' “ 3 V 3 W'的灯L i和4（假设灯丝电阻不变）,若将它们并联接在某电源上，两灯都发光，下列说法正确的是（）A. 灯L1比灯L2亮B. 灯L、L2的实际功率之比为2 : 1渤圆学子梦想，铸金字品牌C. 电源电压为3 V时，灯L2正常发光D. 电源电压为9 V时，灯L1、L2都正常发光初中新课标百练百胜 物理（九年级全一册）8. 李明同学为了探究“电功率与电阻的关系”，他找来了额定电压均为6 V 的 L i 、L 2两盏灯泡,将两灯串联起来，按照如图所示的电路开始了实验探究，闭合开 关后看见灯L i 微微发光，灯L 2几乎不发光，下面关于两灯的电阻R 和R 2、两灯的额定功率P i 和P 2的大小关系成立的是 （ ）9.（2012 •孝感中考）如图所示的电路中，电源的电压保持不变，R i 为定值电阻,R 2 为滑动变阻器，闭合开关S,滑片P 向右移动时 （ ）A.R i >R 2 P i >F 2 C.R i >R 2 P i <F 2B. R i VR ： P>BD. R VR P<B渤圆学子梦想，铸金字品牌10.（多选）（2012 •宜宾中考）灯泡L 上标有“ 6 V 6 W'字样，测得该灯泡的电 流随电压变化关系如图甲所示。

电功率检测题（WORD版含答案）一、初三物理电功率易错压轴题（难）1．点睛：研究欧姆定律的实验中注意控制变量法的应用，即分别控制电阻不变和电压不变，据此分析滑动变阻器滑片的调整方向，最后一问要理解单安法测量功率的原理，即根据图知，灯与电阻并联，两端的电压相等，利用定值电阻和电流可确定灯的额定电压，再结合电流即可求功率，当然也可以求灯的电阻。

小聪同学做测量小灯泡的功率的实验，所用器材有电压恒为6 V的电源，额定电压为2.5 V的小灯泡以及符合实验要求的电表，开关和导线．图甲是小聪没有连接完整的电路．甲乙(1)请你用笔画线代替导线，将图甲的电路连接完整_____________ ．(2)小聪同学连接电路后闭合开关，移动滑动变阻器滑片P发现小灯泡始终不亮．电压表指针明显偏转，电流表指针无偏转，则故障可能是______．A．小灯泡短路B．小灯泡断路C．滑动变阻器短路D．滑动变阻器断路(3)小聪同学纠正错误后闭合开关，移动滑动变阻器滑片P，使小灯泡正常发光，电流表示数如图乙所示，则小灯泡的额定功率为_______W.(4)老师告诉小聪，与小灯泡的电阻相比较，电流表的电阻非常小，电压表的电阻非常大，由于电流表、电压表电阻的影响，测量后计算出的电功率值会_______(填“偏大”“偏小”或“不变”)．【答案】B0.7偏大【解析】【详解】(1)电压表应与小灯泡并联，根据“额定电压为2.5 V的小灯泡”，所以连接小灯泡的右端到电压表的“3V”接线柱即可，如图：(2)小聪同学连接电路后闭合开关，移动滑动变阻器滑片P 发现小灯泡始终不亮．电流表指针无偏转，说明电路中存在断路性故障，而电压表指针明显偏转，说明电压表两端到电源两极是通的，所以与电压表并联的小灯泡断路，故选B ．(3)小聪同学纠正错误后闭合开关，移动滑动变阻器滑片P ，使小灯泡正常发光，电流表示数如图乙所示，电流表使用小量程，分度值为0.02Ａ,电流为0.28A ，则小灯泡的额定功率为:.(4)与小灯泡的电阻相比较，电流表的电阻非常小，电压表的电阻非常大;2．0 U P U I U I R ==-额额额额额（）．用“伏安法”测未知电阻的阻值．（1）请用笔画线表示导线，将图甲所示的实物连接成完整电路．要求：滑动变阻器的滑片P 向右移动时，电流表示数变小（请勿更改原有导线，导线不能交叉）．（________）（2）连接电路前，开关必须___．电路接通前，滑动变阻器的滑片P 应该移至图中_____处（选填“A ”或“B ”）．（3）小林闭合开关后，发现电流表示数为零，但电压表有示数，此时电路中的一处故障是待测电阻R x _____（选填“短路”或“断路”）．（4）小林排除故障后，用滑动变阻器调节接入电路中的电阻，对应每次变化各测一次电流值和相应的电压值并记录到表格中．有一次测量电流表的指针如图乙所示，其示数为_____A ；另一次测量电压表的指针如图丙所示，其示数为_____V ．小林根据几组实验数据计算出R x 的值，为了进一步减小误差，绘制了R x 的U -I 图像．（5）另一组的小宇用相同的器材进行实验，并根据自己所记录的实验数据绘制了如图丁所示的U -I 图像．小林发现小宇绘制的U-I 图像和自己绘制的U -I 图像不同，你认为其原因是_____；小林根据小宇的图像也可计算出待测电阻R x =_____Ω．（实验过程中电源电压保持不变）．【答案】 断开 B 断路 0.28 2.6 电压表并联在滑动变阻器的两端 10【解析】【分析】【详解】（1）滑动变阻器的滑片P向右移动时，电流表示数变小，说明变阻器连入电路的电阻变大，故变阻器左下接线柱连入电路中，如下图所示：（2）连接电路前，开关必须断开．电路接通前，滑动变阻器的滑片P应该移至图中阻值最大处的B端；（3）若待测电阻短路，电压表示数为0，不符合题意；若待测电阻断路，电流表示数为零，电压表串联在电路中测电源电压，电压表有示数，符合题意，电路中的一处故障是待测电阻R x断路；（4）有一次测量电流表的指针如图乙所示，电流表选用小量程，分度值为0.02A，其示数为0.28A；另一次测量电压表的指针如图丙所示，电压表分度值为0.1V，其示数为2.6V；3．(4)[7][8]实验结束后，小华继续对滑动变阻器两端电压与通过它的电流关系进行了探究，则他画出的U-I图像应为图3中的虚线①，选择的依据是“小灯泡和滑动变阻器两端电压之和保持不变”或“小灯泡两端电压变化量和滑动变阻器两端电压变化量始终相等”。
