2020中考物理复习电学综合之多档位题目有解析

2020年中考物理电学基础综合题及详细答案解析一、电磁学综合题1．所以变阻器的总电阻：5541101411U U U U R R R I I I I =-=-=-串。

（2019·山东中考模拟）家庭电路示意图及原理图如图所示，用电压表测得进入某用户的电压为U 2＝220V ，如果该用户在某日18：00～19：00这个时间段有三个用电器同时工作，其中白炽灯标有“220V100W ”、电烙铁标有“220V800W ”，家中的电能表记录了这1h 的用电情况（见图）。

请解答以下问题：（1）该用户在这1h 内消耗的电能有多少？该电能表能否正常工作？（友情提示：要读出小数部分）（2）空调器消耗的电功率有多大？（3）通过用户保险丝的电流有多大？（4）如果输电线路的总电阻（配电室到进户处）约为1.5Ω，假设配电室仅向该用户供电，要保证用户家里这三个用电器同时正常工作，配电室向线路输出的电压U 1约为多少伏？（5）若要求减少输电线损失的功率，用学过的知识分析说明可以采取的方法。

【答案】（1）4.4kW •h （2）能（3）3.5kW （4）20A （5）250V （6）见解析【解析】【详解】（1）由如图18：00时，电能表示数为132.1kW•h ，19：00电能表示数为136.5kW•h ， 所以该用户在这1h 内消耗的电能：W=136.5kW•h ﹣132.1kW•h=4.4kW•h ； 三个用电器的总功率为：44kW h 4400W 1hW P t ===； 该电能表允许接的用电器的总功率是 P=UI=220V×20A=4400W因为4400W=4400W ，所以电能表能正常工作；（2）由题电源电压220V ，家庭电路各用电器并联，所以三种用电器都正常工作， 所以空调的电功率：P 空调=4.4kW -0.1kW-0.8kW=3.5kW ；（3）此时用电器的总功率：P=4400W ，由P=UI 可得通过保险丝的电流：4400W 20A 220VP I U ===；（4）输电导线与用电器是串联的，要保证用户家里这三个用电器同时正常工作，则用电器两端电压为220V ；根据U IR =得，导线电压：U 线=IR 线=20A×1.5Ω=30V ，根据串联电路的电压特点，所以配电室向线路输出的电压：U 1=U 额+U 线=220V+30V=250V ；2．（4）当开关都S 1、S 2都断开时，系统处于保温状态，此时R 1与R 2串联，系统连续工作10h ，因串联电路中总电阻等于各分电阻之和，所以，白天系统消耗的电能：W 白＝212U R R +t ＝()2220V 10Ω30Ω+×10×3600s ＝4.356×107J ＝12.1kW •h ；晚上温度较低的时候，S 1、S 2均闭合，开启加热和照明功能，此时L 与R 1并联，晚上系统消耗的电能：W 晚＝Pt ′＝5kW ×12h ＝60kW •h ，该系统每天消耗的电能：W 总＝W 白+W 晚＝12.1kW •h+60kW •h ＝72.1kW •h 。

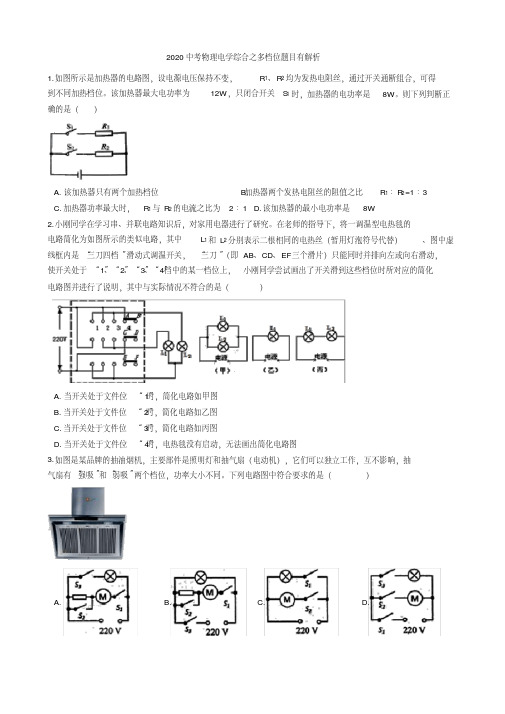

2020中考物理电学综合之多档位题目有解析1.如图所示是加热器的电路图，设电源电压保持不变，R1、R2均为发热电阻丝，通过开关通断组合，可得到不同加热档位。

该加热器最大电功率为12W，只闭合开关S1时，加热器的电功率是8W。

则下列判断正确的是（）A. 该加热器只有两个加热档位B. 加热器两个发热电阻丝的阻值之比R1∶R2=1∶3C. 加热器功率最大时，R1与R2的电流之比为2∶1D. 该加热器的最小电功率是8W2.小刚同学在学习串、并联电路知识后，对家用电器进行了研究。

在老师的指导下，将一调温型电热毯的电路简化为如图所示的类似电路，其中L1和L2分别表示二根相同的电热丝（暂用灯泡符号代替）、图中虚线框内是“三刀四档”滑动式调温开关，“三刀”（即AB、CD、EF三个滑片）只能同时并排向左或向右滑动，、“3”、“4”档中的某一档位上，小刚同学尝试画出了开关滑到这些档位时所对应的简化使开关处于“1”、“2”电路图并进行了说明，其中与实际情况不符合的是（）时，简化电路如甲图A. 当开关处于文件位“1”B. 当开关处于文件位“2”时，简化电路如乙图C. 当开关处于文件位“3”时，简化电路如丙图D. 当开关处于文件位“4”时，电热毯没有启动，无法画出简化电路图3.如图是某品牌的抽油烟机，主要部件是照明灯和抽气扇（电动机），它们可以独立工作，互不影响，抽气扇有“强吸”和“弱吸”两个档位，功率大小不同。

下列电路图中符合要求的是（）A. B. C. D.4.理发用电吹风的典型电路如图所示，其中电热丝通电后可以发热，电动机M通电后可以送风，择开关放在“热”、“冷”、“停”位置上，电动机可分别送出热风、冷风或处于停机状态，则以下说法错误的是（）A. 1﹣2位置是“停”的位置B. 2﹣3位置是“冷”的位置C. 3﹣4位置是“热”的位置D. 有一个档位能使电热丝单独工作5.小红家买了一台电烤箱，有高、中、低三个档位的发热功率。

2020年初中物理电学中考综合测试题 含答案一、电磁学综合题1．（5）由P 损=I 2R 知，P 损和I 、R 有关，为保证用户的电器正常工作，I 不能改变，只能减小R ，两地输电线的电阻R 和输电线的长度、粗细、材料有关，因两地的距离不变，只有通过改变输电线的材料，即用电阻率更小的导体材料，或者换用较粗导线来减小R 达到减小输电线的损失。

（2019·江苏省锡山高级中学实验学校中考模拟）药壶主要用于煎煮药草，炖煮补品、汤料、咖啡等，其有不同档位设置，适合炖煮煎药文武火之需。

如图为一款陶瓷电煎药壶，其工作电路简化为如图所示，它在工作时，有高火加热、文火萃取和小功率保温三个过程，已知正常工作时，电源电压为220V ，高火加热功率为500W ，文火萃取功率为100W ，若壶中药液的总质量为1kg ，且在额定电压下煎药时，药液的温度与工作时间的关系如图所示。

（1）观察图像中高火加热过程可知：电煎药壶在后半段时间的加热效率比前半段的加热效率____________。

上述高火加热过程中，1kg 药液所吸收的热量是多少_______？（()3c 4.210J /kg =⨯药℃） （2）分析电路可知：当a S 接2，同时b S 断开时，电路处于文火萃取阶段，则电煎药壶在保温状态时a S 应接____________，同时b S ____________（填“闭合”或“断开”），此时电煎药壶的额定保温功率是多少瓦_________？【答案】高 3.36510⨯J 1 断开 80W【解析】【详解】（1）在高火加热的前、后半段时间内，功率不变、时间相同，由W=Pt 可知消耗的电能相同；由图3可知前半段药液温度升高的温度值小、后半段温度升高的温度值大，而药液的质量不变、比热容不变，由Q =cm t,可知前半段药液吸收的热量少，由ηQ W =吸可知，后前半段的加热效率比前半段的加热效率高；1kg 药液所吸收的热量：Q=c 药液m t =4.2310⨯J/（kg ℃）⨯1kg ⨯(9818-℃℃)=3.36510⨯J.当接1，同时断开时，电路中、串联，电路中电阻最大，由可知此时电功率较小，处于小功率保温状态；（2）当a S接1，同时b S断开时，电路中R1、R2串联，电路中电阻最大，由P=2UR可知此时电功率较小，处于小功率保温状态；2．由图2可知，此时水温为60℃。

2020年中考物理 精选真题试卷 电学综合 专题练习含答案解析一、电磁学综合题1．（3）不锈钢餐具吸收的热量：Q 吸=cm （t ′-t 0）=0.46×103J/（kg•℃）×100kg×（70℃-26℃）=2.024×106J ，不计热量损失，则加热管消耗的电能：W =Q 吸=2.024×106J ，则正常工作需要的加热时间：t =62.024101840s 1100WJR R W Q P P ⨯===。

（2019·河南师大附中实验学校中考模拟）为了改善能源结构，减少污染物排放，大力发展清洁能源，我省西部山区大力发展风电产业，如图所示在闲置的山地、丘陵地带，耸立起高约90m 、风叶半径60m 、单机容量3000kW ，总装机容量6210⨯kW 的风电场。

（1）风力发电是将_______________能转化为电能。

（2）总装机容量6210⨯kW 的风力发电机组同时工作，若每天平均发电10h ，6天向电网输送的能量是多少kW h ⋅？这些电能可供功率为6000kW 的动车组运行多长时间？ （3）火电站燃煤发电的效率是30%，6天内风力发电机产生的电量相当于燃烧多少吨煤？（煤的热值7310q =⨯J/kg ）【答案】（1）风；（2）1.2×108； 4210h ⨯；（3）44.810⨯ 【解析】 【详解】（1）风力发电是将风能转化为电能；（2）总装机容量6210⨯kW 的风力发电机组同时工作，若每天平均发电10h ，6天向电网输送的能量是：W =Pt =6210⨯kW ×10h ×6=1.2×108kW ∙h ，这些电能可供功率为6000kW 的动车组运行：'4'81.210kW 210h 6000kWhW t P =⨯⨯⋅==；（3）由Q =mq 可得：83747 4.810kg=4.810t30%310J/1.21010W 3600k s gWQ W m q q q ηη⨯=====⨯⨯⨯⨯⨯⨯。

专题29 多档位问题物理知识源于生活，又服务于生活，在学习焦耳定律以后，会遇到运用焦耳定律解决电热毯、电热水器、电饭锅、电暖气等发热体的档位问题，也会遇到电吹风、豆浆机等既发热又做功的用电器的档位问题。

多档位的实质是利用多开关控制接入电路中电阻的大小，从而改变用电器电功率来实现对档位的控制。

家庭电路中电源电压U ＝220V ，根据RU P 2=知R 总 越大，P 实越小，档位越低；R 总越小，P 实越大，档位越高。

高温档：在相同时间内放出的热量最多，热功率最大，电阻高R 最小；中温档：在相同时间内放出的热量低于高温档，热功率低于高温档，电阻中R 高于高温档；低温档：在相同时间内放出的热量最少，热功率最小，电阻低R 最大。

电路图（短路式）（并联式）（单刀双掷开关）低温档 闭合S ，两电阻串联，212R R U P +=低 闭合S ，只有R 2接入电路，22R U P =低 S 1断开，S 2接b ，R 1、R 2串联，212R R U P +=低 中温档只闭合S 1，断开S 2，只有R 1接入电路，12R U P =中 高温档 闭合S 、S 0，只有R 1接入电路，12R U P =高 S 、S 0均闭合，R 1、R 2并联，2212R U R U P +=高 S 1闭合，S 2接a ，R 1、R 2并联，2212R U R U P +=高 原理利用开关控制局部短路的方式改变接入电路的电阻阻值大小，从而实现不同档位的切换。

利用串并联电路电阻关系改变接入电路的电阻阻值大小，从而实现不同档位的切换。

利用单刀双掷开关控制电路的通断，改变接入电路的电阻大小，从而实现不同档位的切换。

方法一：求出总电阻，然后再求解总功率（此方法计算量大，不推荐）；方法二：根据公式2212R U R U P +=求解较为方便。

▲ 技巧点拨1.电阻的求解由单独接入一个电阻的档位对应的功率进行求解；2.串并联电路中，21W W W +=总，21P PP +=总。

2020年中考物理电学综合习题含答案解析一、电磁学综合题1．R2= R总-R1=484Ω-48.4Ω=435.6Ω.（2019·天津中考模拟）（一）小泽发现：漆黑夜间上洗手间，很难摸到墻上开关，于是动手自制夜间照明电路。

器材：6V新蓄电池，规格为“2.5V0.5A”的新灯泡L、定值电阻R0、开关S、导线若干。

（1）请在图甲中以笔画线代替导线完成电路连接。

要求：夜间闭合开关S，电压表显示电源电压，灯泡正常发光；白天断开开关S，电压表指针指零，灯泡熄灭。

（______）（二）数月后，小泽发现：闭合开关S，灯泡发光，亮度有所下降。

（2）小泽猜想1：可能是长期使用，蓄电池用旧了导致电源的输出电压有所降低。

闭合开关，如图乙所示，电压表显示旧蓄电池的输出电压为________伏。

小泽猜想2：可能是长期使用，灯泡自身发生了变化。

因为他发现灯泡玻璃壳内壁发黑。

灯泡玻璃壳内壁发黑是由于钨丝发生________（填所选项的字母）。

A．先升华后凝华B．先汽化后液化 C．先熔化后凝固 D．先升华后凝固（三）小泽用该旧蓄电池探究、绘制旧灯泡的I—U图像。

（3）请在图内中以笔画线代替导线完成电路，要求：闭合开关前，滑动变阻器的滑片P应置于A端。

（______）（4）请根据图丁将实验⑥的电流表的示数填入表格，并根据实验表格在图戊中画出旧灯泡的I—U的图像。

（______）【答案】详见解析 4.5 A 详见解析 0.4 详见解析【解析】【分析】根据题中“于是动手自制夜间照明电路”可知，本题考查电路的连接、电表读数、物态变化、以及I-U图象。

根据电压表的使用规则和滑动变阻器的连接方式连接电路，根据量程和分度值读出电压表和电流表的示数，根据描点法画出图象。

完成解答。

【详解】（一）（1）闭合开关S，灯泡正常发光，电压表显示电源电压，说明电压表可并联在电源两端或并联在灯泡和定值电阻的两端；断开开关S，灯泡熄灭，电压表指针指零，说明电压表并联在灯泡和定值电阻的两端，电源电压为6V，所以电压表选用0~15V量程，实物连接如下：（二）（2）由图乙可知，电压表使用0~15V量程，分度值为0.5V，示数为4.5V；灯泡的钨丝在温度较高时会直接变成气体，发生了升华现象；当钨蒸气遇到冷的玻璃泡内壁时，又会直接变成固体附着在灯泡上，发生了凝华现象。

2020年中考物理电学综合习题含答案解析一、电磁学综合题1．储油过少，滑片向上移动，接入电阻变大，电流变小，电磁铁磁性减弱，衔铁向上，接A 触点，红灯亮。

储油过多，滑片向下移动，接入电阻变小，电流变大，电磁铁磁性增强，衔铁被吸下，接B 触点，绿灯亮。

（2019·山东中考模拟）物理学中，磁场的强弱用磁感应强度表示，符号是B ，单位是T 。

磁感应强度的大小和方向都相同的磁场叫做匀强磁场。

（1）如图甲，相距为L 的两光滑水平放置的平行导轨，整个装置处在方向竖直向上的匀强磁场中，磁感应强度为B 。

当通过金属棒ab 的电流为I 时，金属棒受到水平向右的磁场力F 磁，F 磁的大小与磁感应强度B 、导轨间距L 、电流I 的乘积成正比，且比例系数为1。

则F 磁=_____。

（2）根据磁场对电流产生力的作用人们研制出一种武器——电磁炮，它的基本原理是：把待发射的炮弹放置在图乙中的金属棒ab 上，如图乙所示。

若炮弹的质量为M （金属棒的质量忽略不计），在磁场力的作用下炮弹沿轨道向前运动。

试证明当炮弹在磁场中滑行的距离为s 时炮弹的速度v =_____。

（物体运动的距离与物体质量、水平拉力和速度的关系为：s =22mv F） 【答案】BIL 详见解析【解析】【详解】（1）由F 磁的大小与磁感应强度B 、导轨间距L 、电流I 的乘积成正比，且比例系数为1得到，F 磁= BIL ；2．（2）由物体运动的距离与物体质量、水平拉力和速度的关系得到：s =222mv Mv F F =磁，F磁= BIL ，得到s =22Mv BIL，v 2019·山西中考模拟）阅读短文，回答问题： 开天辟地薪火相传180万年前，黄河中游的早期猿人点燃了人类文明的第一把圣火；180万年后的今天，我们站在同样的地方﹣﹣山西省运城市西侯度遗址，采集万众瞩目的“第二届全国青年运动会”圣火，正式开启了二青会火炬传递征程!圣火采集：2019年3月28日上午，一缕阳光透过遗址洞穴顶部的条缝隙射进采火洞，照射在凹面镜上，会聚到采火器中，火苗渐起引燃采火棒，如图甲，其原理图如图乙。

2020年中考物理电学综合习题含答案解析一、电磁学综合题1．（4）无人机水平向右做匀速直线运动的过程中，间隔相同时间从飞机上依次自由释放编号为①②③的三个相同物体。

三个物体再水平方向由于惯性与飞机具有相同的速度，在相同时间内与飞机通过相同的路程；在竖直方向上通过相同的时间落会到地面，因此在水平方向通过相同的路程。

由于是间隔相同时间从飞机上依次自由释放编号为①②③的三个相同物体，因此在地面上间隔相同时间，通过相同路程以此是①②③顺序排列。

选A正确、（2019·陕西中考模拟）如图，图1是一款多挡位电炒锅，图2是其内部简化工作电路图．R1、R2、R3是加热电阻，其中R3的电阻值为60.5Ω．接通电源，只闭合开关S1时电炒锅的功率为600W，再闭合S2，电炒锅的功率为1000W．求：（1）电炒锅是一种具有金属外壳的大功率用电器，应使用_______（选填“两脚插头”或“三脚插头”）将其接入家庭电路．（2）电炒锅消耗的最大电功率和加热电阻R2的阻值；______（3）若使用该电炒锅最大功率，将4kg、20℃的水加热至80℃，至少需要多少秒? ______ [c水=4.2×103J/（kg·℃）]【答案】三脚插头1800W；121Ω 560s【解析】【详解】（1）电炒锅是具有金属外壳的大功率用电器，为了防止因漏电而发生触电事故，它的外壳要接地，因此应使用三脚插头；（2）R3的电功率：P3=()223220V60.5ΩUR==800W，电炒锅的最大电功率：P最大=1000W+800W=1800W，R2的功率：P2=1000W-600W=400W，加热电阻R2的阻值：R2=()222220V400WUP==121Ω；2．Q＝W＝UIt＝220V×30A×10×60s＝3.96×106J，（2019·河南中考模拟）有一种电加热恒温箱，工作原理如图甲所示。

2020年中考物理精选真题试卷电学综合专题练习及答案解析一、电磁学综合题1．（2）已知电流表a测量L1的电流，则通过灯L1的电流I1=0.3A，并联电路的干路电流等于各支路电流之和。

则L2的电流I2=I−I1=1.2A−0.3A=0.9A。

（2019·江苏南通田家炳中学中考模拟）阅读短文，回答问题2018年5月21日，在嫦娥四号升空前，中继星“鹊桥”号成功发射，为即将发射的嫦娥四号的着陆器和月球车提供地月中继通信支持．（如图甲）2018年12月8日，中国在西昌卫星发射中心用长征三号乙运载火箭成功发射嫦娥四号探测器，开启了中国月球探测的新旅程．2018年12月12日，嫦娥四号探测器到达月球附近，成功实施近月制动，被月球捕获，进入了环月轨道．2018年12月30日，嫦娥四号探测器在环月轨道成功实施变轨控制，顺利进入预定的着陆准备轨道．2019年1月3日，嫦娥四号探测器在月球背面实现人类首次软着陆．2019年1月11日，嫦娥四号携带的玉兔二号月球车离开探测器，踏上月球土壤．（1）已知月球上无大气、无磁场、弱重力。

爱动脑筋的小强对这次的嫦娥四号探月提出了以下有关设想，你认为合理的是_____．A．探测器在月球表面着陆时因摩擦生热，所以必须有隔热材料保护，否则可能烧毁B．月球土壤非常松软，所以月球车的车轮应比较宽C．因为月球上引力比地球上要小，玉兔号登月后质量会减小D．在卫星定位导航失效的情况下，可以采用指南针来给玉兔辨别方向（2）如图丙所示，由A到B是探测器在地月转移阶段完成近月制动的过程，探测器在飞行过程中通过喷气发动机进行制动减速，此时发动机应向_____喷气．（选填“前”或“后”）（3）①探测器在与地球控制室互传信息是利用______．（选填“超声波”、“次声波”或“电磁波”）②在“嫦娥4号”之前要先发射“鹊桥”中继星的原因是_____．A ．月球背面光线太暗B ．月球背面距离地球太远C ．月背着陆，通讯不便D ．为“嫦娥4号”提供能源（4）由于月球上的一天约相当于地球上的28天，其中约14天会被太阳连续暴晒；接下来的约14天又是连续月夜．如果地球上正发生日食，我们的玉兔号正在经历____．（选填字母A 或者B ）（A 烈日暴晒、B 寒冷月夜）（5）月球车采用电动机驱动，若电动机线圈电阻是0.5Ω，电动机两端电压是110V ，当电动机正常工作时，通过线圈的电流是10A ，5min 内电动机所做的机械功是______J.【答案】B 前 电磁波 C A 315000【解析】【详解】（1）A ．月球上无空气，因此在月球表面着陆时不会因摩擦而生热，当然也就不必有隔热材料保护，故A 错误；B ．月球土壤非常松软，月球车的车轮应比较宽，这样在压力一定的情况下，会减小压强，故B 正确；C ．质量不会随位置的变化而变化故C 错误；D ．因为月球上无磁场，所以不可以采用指南针来给玉兔辨别方向，故D 错误；（2）根据物体间里的作用是相互的可知，探测器在飞行过程中通过喷气发动机进行制动减速，此时发动机应向前喷气．（3）①探测器在与地球控制室互传信息是利用电磁波来传递信息的。

2020年中考物理电学综合习题及答案解析一、电磁学综合题1．答：（1）电饭煲在高温档时，开关S 应与触点2接触；（2）电阻R 的阻值为2156Ω；（3）电饭煲产生的热量为6.6×105J ；（2019·天津中考模拟）如图甲所示是一种常见的电热水袋，图乙是它的电路结构示意图，其性能指标如下表所示。

（1）红色指示灯L 的电阻比发热体R 的电阻要____（选填“大”或“小”）得多； （2）若热水袋内水的初温为15C ︒时，发热体R 在额定电压下工作，10分钟后指示灯熄灭，求电热水袋的加热效率是____.（3=4.210J/(kg ?C)c ⨯⋅水）【答案】大 70% 【解析】 【详解】（1）由电路图可知，发热体R 与指示灯L 并联，它们两端电压U 相等，发热体电阻功率远大于指示灯功率，由2U P R=可知，在电压U 一定时，电功率越小，电阻越大，因此红色指示灯L 的电阻大。

（2）温度从15℃升高到65℃，水吸收的热量：()()354.210J/kg 1kg 6515 2.110J Q cm t =∆=⨯⋅⨯⨯-=⨯吸℃℃℃消耗的电能：5500W 00s 310J W Pt ==⨯1⨯6=⨯加热效率为：552.110J100%70%310JQ W η⨯==⨯=⨯吸。

2．（4）高温超导材料具有零电阻特性，即超导电性，可以应用于大电流应用：超导发电、输电和储能。

（2019·山东中考模拟）问题解决——油量报警装置：小雨想要利用电磁继电器制作一个油量自动报警装置。

要求：油箱内油量充足时绿灯亮、红灯灭，显示正常；储油过少时绿灯灭、红灯亮，报警提醒油量过少。

请利用下图器材，再添加一个电源，将电路设计填画完整。

（________）并简述此装置的工作过程____。

（提示：电磁继电器所用弹簧拉力较大，电磁铁磁性必须大到一定程度才能把衔铁吸引下来，否则弹会把衔铁抬起来。

）【答案】详见解析【解析】【详解】用导线将电源、变阻器、定值电阻R0和电磁铁顺次连接起来；使电磁继电器的静触点与电源相连，动触点A和B分别与红灯和绿灯的一个接线柱相连，红灯和绿灯另外一个接线柱分别与电源相连。

2020中考物理电学综合之多档位题目有解析1.如图所示是加热器的电路图，设电源电压保持不变，R1、R2均为发热电阻丝，通过开关通断组合，可得到不同加热档位。

该加热器最大电功率为12W，只闭合开关S1时，加热器的电功率是8W。

则下列判断正确的是（）A. 该加热器只有两个加热档位B. 加热器两个发热电阻丝的阻值之比R1∶R2=1∶3C. 加热器功率最大时，R1与R2的电流之比为2∶1D. 该加热器的最小电功率是8W2.小刚同学在学习串、并联电路知识后，对家用电器进行了研究。

在老师的指导下，将一调温型电热毯的电路简化为如图所示的类似电路，其中L1和L2分别表示二根相同的电热丝（暂用灯泡符号代替）、图中虚线框内是“三刀四档”滑动式调温开关，“三刀”（即AB、CD、EF三个滑片）只能同时并排向左或向右滑动，使开关处于“1”、“2”、“3”、“4”档中的某一档位上，小刚同学尝试画出了开关滑到这些档位时所对应的简化电路图并进行了说明，其中与实际情况不符合的是（）A. 当开关处于文件位“1”时，简化电路如甲图B. 当开关处于文件位“2”时，简化电路如乙图C. 当开关处于文件位“3”时，简化电路如丙图D. 当开关处于文件位“4”时，电热毯没有启动，无法画出简化电路图3.如图是某品牌的抽油烟机，主要部件是照明灯和抽气扇（电动机），它们可以独立工作，互不影响，抽气扇有“强吸”和“弱吸”两个档位，功率大小不同。

下列电路图中符合要求的是（）A. B. C. D.4.理发用电吹风的典型电路如图所示，其中电热丝通电后可以发热，电动机M通电后可以送风，择开关放在“热”、“冷”、“停”位置上，电动机可分别送出热风、冷风或处于停机状态，则以下说法错误的是（）A. 1﹣2位置是“停”的位置B. 2﹣3位置是“冷”的位置C. 3﹣4位置是“热”的位置D. 有一个档位能使电热丝单独工作5.小红家买了一台电烤箱，有高、中、低三个档位的发热功率。

2020年中考物理电学专项复习综合训练题含答案解析一、电磁学综合题1．电动机的机械功W 机＝W −Q ＝3.3×105J −1.5×104J ＝3.15×105J ，（2019·天津中考模拟）如图甲所示，设闭合电路中的电流为I ，外部电路的等效电阻为R ，电源内部电阻为r(r 为定值)，电源电动势为E ，根据串联电路电压特点有E=IR+Ir 。

现有如图乙所示的电路，当变阻器的滑片从一端滑到另一端的过程中，两电压表的读数与电流表读数的变化情况，如图丙中AC 、BC 两直线所示。

(1)电压表V 1、V 2的示数与电流表A 的示数的变化图线分别为(丙)图中的哪一条?并加以说明。

(2) 请你计算出变阻器的总电阻R 1的大小。

小贴士电源两极间存在电压。

实验表明：不接用电器时，电源两极间电压的大小是由电源本身的性质决定的，物理学中用“电动势”表征电源这一特性，即电源电动势等于电源没有接入电路时两极间的电压，用符号“E ”表示，实际上由于电源内部有电阻，所以当电路中有电流通过时，电源的内阻也分得一定的电压。

【答案】（1）详见解析（2）5541101411U U U U R R R I I I I =-=-=-串 【解析】 【分析】根据题中“小贴士”和电路图可知，本题考查闭合电路的欧姆定律。

当滑动变阻器的滑片向左移动时，变阻器接入电路的电阻减小，电路中电流增大，定值电阻R 0的电压增大，路端电压减小，结合图丙进行分析判断，确定两电表对应的图线；结合图像，利用欧姆定律求出R 1的值； 【详解】解：电压表V 1测电路中电阻R 0及R 1两端总电压(或电源输出电压)。

（1）BC 直线为电压表V 1的示数随电流表示数变化的图线，AC 直线为电压表V 2的示数随电流表示数变化的图线。

当滑动变阻器滑片从一端滑到另一端时，电流表示数从I 1增大到I 4，乙图中电压表V 2的示数U 0=IR 0，可知当电流表A 的示数增大时，电压表V 2的示数也随着增大：因为E=I(R 0+R 1)+Ir ，已知电源内阻r 和电源电压不变，可知当电流I 增大时，Ir 增大，则I(R 0+R 1)减小，即电源输出电压减小，所以BC 直线为电压表V 1的示数随电流表示数变化的图线。

专题12 多档位电热的计算多挡位电热器是焦耳定律的一个重要应用，涉及到电热、电功、电功率的综合性问题，是电学问题的重点和难点。

多挡位电热器的相关计算是中考中一个重要的考点，更侧重电功率、电热计算的考查。

通过多挡位电热器的考查，能很好的考查学生对电路结构的认识，同时更能考查对电功率和电热的计算能力。

一、多挡位电热器挡位判断：多挡位电热器是利用电流的热效应工作的。

电热器电路是纯电阻电路，一般接在家庭电路，电压为220V，是个常量，依据2UPR=可知：①当电路中电阻最大，电功率最小，为低挡位（保温挡）工作；②当电路中电阻最小，电功率最大，为高挡位（加热挡）工作；③当电阻介于最大电阻和最小电阻之间时，为中挡位（中温挡）工作。

例题1（2021山东德州）如图甲所示，电火锅可以通过控制开关实现高、中、低三挡加热，电路图如图乙所示，R1、R2是电热丝，当S1断开，S2接a时，电火锅为______挡；当S1闭合，S2接b时，电火锅为______挡；当只有______（选填“R1”或“R2”）接入电路时，电火锅为______挡。

【答案】低温高温 R2中温。

【详解】由图乙可知，当S1断开，S2接a端时，R1和R2串联，此时电路的总电阻最大，由2UPR=可知，此时总功率最小，则该电火锅选用低温档工作；由图乙可知，当S1闭合，S2接b端时，R1和R2并联，此时电路的总电阻最小，由2UPR=可知，此时总功率最大，则该电火锅选用高温档工作；由图乙可知，当S1断开，S2接b端时，只有R2接入电路中，此时电路的总电考点透视迷津点拨与点对点讲阻介于高温挡和低温挡的电阻之间，由2U P R=可知，此时总功率不大不小，则此时电火锅为中温档。

【点拨】通常家用多挡电热器是通过改变开关状态，改变工作电路结构，从而改变用电器消耗的电功率，实现高温挡、中温挡和低温挡的转换的。

高温挡（加热挡）——通过开关的转换，实现电路的并联，并联支路越多，电阻越小，功率越大，温度越高；低温挡（保温挡）——通过开关的转换，实现电路的串联，串联电阻越多，电阻越大，功率越小，温度越低；中温挡——通过开关的转换，使电路中的电阻介于最大值和最小值之间，功率介于最大功率和最小功率之间。

2020年中考物理电学综合习题含答案一、电磁学综合题1．（5）由P 损=I 2R 知，P 损和I 、R 有关，为保证用户的电器正常工作，I 不能改变，只能减小R ，两地输电线的电阻R 和输电线的长度、粗细、材料有关，因两地的距离不变，只有通过改变输电线的材料，即用电阻率更小的导体材料，或者换用较粗导线来减小R 达到减小输电线的损失。

（2019·江苏省锡山高级中学实验学校中考模拟）药壶主要用于煎煮药草，炖煮补品、汤料、咖啡等，其有不同档位设置，适合炖煮煎药文武火之需。

如图为一款陶瓷电煎药壶，其工作电路简化为如图所示，它在工作时，有高火加热、文火萃取和小功率保温三个过程，已知正常工作时，电源电压为220V ，高火加热功率为500W ，文火萃取功率为100W ，若壶中药液的总质量为1kg ，且在额定电压下煎药时，药液的温度与工作时间的关系如图所示。

（1）观察图像中高火加热过程可知：电煎药壶在后半段时间的加热效率比前半段的加热效率____________。

上述高火加热过程中，1kg 药液所吸收的热量是多少_______？（()3c 4.210J /kg =⨯药℃） （2）分析电路可知：当a S 接2，同时b S 断开时，电路处于文火萃取阶段，则电煎药壶在保温状态时a S 应接____________，同时b S ____________（填“闭合”或“断开”），此时电煎药壶的额定保温功率是多少瓦_________？【答案】高 3.36510⨯J 1 断开 80W【解析】【详解】（1）在高火加热的前、后半段时间内，功率不变、时间相同，由W=Pt 可知消耗的电能相同；由图3可知前半段药液温度升高的温度值小、后半段温度升高的温度值大，而药液的质量不变、比热容不变，由Q =cm t,可知前半段药液吸收的热量少，由ηQ W =吸可知，后前半段的加热效率比前半段的加热效率高；1kg 药液所吸收的热量：Q=c 药液m t =4.2310⨯J/（kg ℃）⨯1kg ⨯(9818-℃℃)=3.36510⨯J.当接1，同时断开时，电路中、串联，电路中电阻最大，由可知此时电功率较小，处于小功率保温状态；（2）当a S 接1，同时b S 断开时，电路中R 1、R 2串联，电路中电阻最大，由P=2U R 可知此时电功率较小，处于小功率保温状态；2．（3）水吸收的热量：Q 吸=c 水m （t -t 0）=4.2×103J/（kg·℃）×4kg×（80℃-20℃）=1.008×106J ，则至少需要的时间：t =61.00810J 1800WQ P ⨯=吸最大=560s 。

中考物理试题电学压轴题之多档位问题中考物理试题电学压轴题之多档位问题1、图l6甲为⼀款有⾼、低温两档的家⽤蒸汽电熨⽃，其电路原理如图16⼄所⽰，R 1、R 2为电热丝，其额定电压均为220V 。

电路的⼯作原理是：当S ，闭合，S 2断开时，电熨⽃处于低温档；当S 1、S 2都闭合时，电熨⽃处于⾼温档。

正常⼯作时⾼温挡的电功率为1980W 。

(电源电压保持不变，不计电热丝电阻随温度的变化)(1)电熨⽃正常⼯作时，在⾼温档状态下电路中的总电流是多⼤?R 1的电阻为多少?(3)若电热丝R 2烧毁了，要使电路恢复(2)若电热丝R 2的电阻为44Ω，则电热丝正常⼯作，⼩楠设计了这样⼀个⽅案：[来源学+科+⽹]⼩楠⽅案：⽤两根都是“220V 550W ”的电热丝并联替代R 2。

请你通过计算和分析，对⼩楠的⽅案作出评价。

（1）电熨⽃⼯作时，电流流过电阻产⽣热量，对⽔加热，使⽔汽化为蒸汽，因此电热丝是利⽤电流的热效应⼯作的；由电路图知，当闭合S 1、S 2闭合时，两电阻丝并联，电路电阻最⼩，电源电压U ⼀定，由P=U 2R可知此时电路功率最⼤，电熨⽃处于⾼温挡；由P=UI 可得，1800W=220V ×I ，所以在⾼温档状态下电路中的总电流I=9A（2）由电路图知：当S 1闭合，S 2断开时，电阻R 1和R 2组成的是⼀个并联电路； U=U 1=U 2=220VI 2=U 2R 2= 220V 44Ω=5A I 1= I- I 2=9A -5A =4 AR 1=U 1I 1=220V 4 A =55Ω（3）⼩楠⽅案：⽤⼀根都是“220V 550W ”的电热丝的电阻为R 3R 3=U 2P 3 =（220V ）2550W=88Ω⽤两根的电热丝R 3并联后总电阻是44Ω，其总功率为1100W ，正常⼯作时符合要求。

但当其中⼀根的电热丝烧坏，电路仍能⼯作，但P 3=550W<1100W ，且不能及时发现加以排除，可见⼩楠⽅案也不是最佳⽅案。

2020年初中物理电学中考综合测试题 及答案解析一、电磁学综合题1．（3）电能3200imp/kW•h ，表示电能表指示灯闪烁3200次，消耗的电能为1kW•h ，当1min 内闪了64次时，则微波炉消耗的电能是：6164 3.610J 3200E =⨯⨯⨯ =72000J ，微波炉消耗的电能的功率是：720000sJ 6E P t == =1200W.（2019·曲靖一中卓立学校中考模拟）图为某三档位(慢加热、快加热、保温)电热水器的简化电路图，R 1、R 2均为加热电阻(温度对电阻的影响忽略不计 )；铭牌上的部分参数如下表所示，其中快加热功率模糊不清，该热水器能将水加热到的最高温度为75℃，求：(1)若电热器中已装满初温为25℃的水40kg ，将这些水加热到最高温度，水吸收的热量_______(c 水=4.2×103J/kg ·℃)；(2)当开关S 1闭合，S 2接b 时，电热水器处于________状态，求R 1的阻值_________； (3)若加热电阻产生的热量有84%被水吸收，用该电热水器把原有的水加热到最高温度，用快加热比用慢加热节约多少时间____？ 【答案】8.4×106J 慢加热 40Ω 4132s 【解析】 【详解】（1）用该电热水器把水加热到最高温度，水需要吸收的热量：Q 吸=c 水m (t -t 0)= 4.2×103J/kg·℃)×40kg×(75℃-25℃)=8.4×106J ；（2）开关S 1闭合，S 2接b ，电热水器处于慢加热工作状态，R 1的阻值：221220V =40Ω1210ΩU R P ==慢（）；（3）电热水器消耗的电能：678.410==1084%J J Q W η⨯=吸， 开关S 1断开，S 2接b ，R 1、R 2串联，电路中的阻值R 串= R 1+R 2，此时电路中的总电阻最大，总功率最小，电热水器处于保温工作状态，此时电路中的阻值：22(220V)==80Ω605WU R P =串保，则R 2 = R 串-R 1=80Ω-40Ω=40Ω ，开关S 1闭合，S 2接a ，R 1、R 2并联，电路中的阻值：121240Ω40Ω==20Ω40Ω+40ΩR R R R R ⨯=+并， 此时电路中的总电阻最小，总功率最大，电热水器处于快加热工作状态，则快加热功率：22(220V)==2420W 20ΩU P R =快并 ，用该电热水器用快加热把原有的水加热到最高温度所用时间：7110=4132s 2420WJ W t P =≈快，用该电热水器用慢加热把原有的水加热到最高温度所用时间：7'10==8264s 1J 210WW t P =慢，2．（3）水吸收的热量为Q 吸＝c 水m △t ＝4.2×103J/（kg•℃）×10kg×（100℃﹣20℃）＝3.36×106J 。

2020年初中物理电学中考综合测试题 及答案解析一、电磁学综合题1．（4）若要使恒温箱的设定温度低于80℃，由图乙知道，热敏电阻的阻值R 1将增大，衔铁吸合工作电流即线圈中的电流仍需0.05A ，即要求控制电路中的总电阻不变，所以R 0的阻值必须调小。

（2019·江苏中考模拟）某同学设计的一个温控电加热装置，原理如图所示，电压U ＝6V ，R t 为热敏电阻其阻值随加热环境温度的升高而增大。

电磁铁线圈电阻不计，当线中的电流I ＞＝10mA 时，铁吸下与下触点A 接触；当I ＜10mA 时，衔铁松开与B 触点接触，U 2＝220V ，R 1＝48.4Ω（1）衔铁刚被吸下时，求R t 的阻值；（2）仅需在线框内加一根导线，即可安现该电加热器具有加热和保温功能请用笔画线画出这根导线（3）求该电加热器处于加热挡时的电功率（4）若该电加热器的保温时功率是加热时功率的10%，求R 2的阻值【答案】（1）600Ω（2）（3）1000W （4）435.6Ω【解析】 【详解】(1) 当线中的电流I >=10mA 时, 衔铁吸下,因此衔铁刚被吸下时，R t 的阻值为： R t =1U I =36V1010A-⨯=600Ω; (2) 在线框内加一根导线，如图所示，衔铁吸下与下触点A 接触，电路中只有R 1，加热器处于加热状态，衔铁上触点B 接触，电路中R 1和R 2串联，加热器处于保温状态。

(3)该电加热器处于加热挡时的电功率:P 加热=221U R =()222048.4ΩV =1000W(4) 若该电加热器的保温时功率是加热时功率的10%, 则电加热器的保温时功率为： P 保温= P 加热⨯10%=1000W ⨯10%=100W,由P =2U R得，电加热器的保温时电路的总电阻为：R 总=2U P 保温=()2220100WV =484Ω,则R 2的阻值为：2．R 2= R 总-R 1=484Ω-48.4Ω=435.6Ω.（2019·天津中考模拟）（一）小泽发现：漆黑夜间上洗手间，很难摸到墻上开关，于是动手自制夜间照明电路。
