2019年中考物理试题分类汇编——电功率之多档位问题专题(含答案)

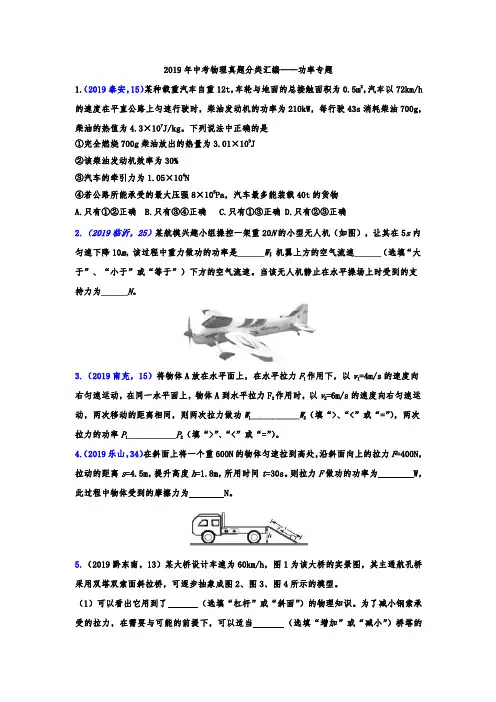

2019年中考物理真题分类汇编——功率专题1.（2019泰安，15）某种载重汽车自重12t，车轮与地面的总接触面积为0.5m 2，汽车以72km/h 的速度在平直公路上匀速行驶时，柴油发动机的功率为210kW，每行驶43s 消耗柴油700g，柴油的热值为4.3×107J/kg。

下列说法中正确的是①完全燃烧700g 柴油放出的热量为3.01×109J②该柴油发动机效率为30%③汽车的牵引力为1.05×104N④若公路所能承受的最大压强8×105Pa，汽车最多能装载40t 的货物A.只有①②正确B.只有③④正确C.只有①③正确D.只有②③正确2.（2019临沂，25）某航模兴趣小组操控一架重20N 的小型无人机（如图），让其在5s 内匀速下降10m ，该过程中重力做功的功率是______W ；机翼上方的空气流速______（选填“大于”、“小于”或“等于”）下方的空气流速。

当该无人机静止在水平操场上时受到的支持力为______N 。

3.（2019南充，15）将物体A 放在水平面上，在水平拉力F 1作用下，以v 1=4m/s 的速度向右匀速运动，在同一水平面上，物体A 到水平拉力F 2作用时，以v 2=6m/s 的速度向右匀速运动，两次移动的距离相同，则两次拉力做功W 1___________W 2（填“>、“<”或“=”），两次拉力的功率P 1___________P 2（填“>”、“<”或“=”）。

4.（2019乐山，34）在斜面上将一个重600N 的物体匀速拉到高处，沿斜面向上的拉力F =400N，拉动的距离s =4.5m，提升高度h =1.8m，所用时间t =30s。

则拉力F 做功的功率为W，此过程中物体受到的摩擦力为N。

5.（2019黔东南，13）某大桥设计车速为60km/h，图1为该大桥的实景图，其主通航孔桥采用双塔双索面斜拉桥，可逐步抽象成图2、图3、图4所示的模型。

电功和电功率计算题真题分类汇编3 电功率与电压、电流的关系（共11题，有答案）1．（2019•贵阳）如图所示电路，电源电压恒为8V，小灯泡标有“6V 3W“字样。

若不考虑温度对灯泡电阻的影响，闭合开关S，求：（1）小灯泡的额定电流；（2）小灯泡正常发光时，滑动变阻器R接入电路的阻值。

（3）移动滑动变阻器的滑片，当电压表示数为3V时，小灯泡的实际功率。

2．（2019•东营）图甲为新型风暖浴霸，因其安全性能好、发热柔和，深受大家喜爱。

它是利用电动机鼓动空气流动，通过加热元件加热冷空气带动室内升温。

图乙是某型号风暖浴霸的简化电路图，其发热元件是两根阻值不变的电热丝R1、R2．主要参数如下表。

项目参数额定电压（V）220R1额定功率（W）1936R2额定功率（W）968电动机功率（W）44适用面积（m2）10（1）开关均闭合，求浴霸正常工作时的干路电流是多少？（2）正常工作时，求R1的阻值是多少？（3）实际电压为200V时，求R2的实际功率是多少？（4）浴霸正常工作时，使容积为20m3的房间空气温度升高20℃，求室内空气吸收的热量是多少？（ρ空气取1.2kg/m3，c空气取1.0×103J/（kg•℃），不考虑其他因素影响）3．（2019•随州）随州的冬季不像北方有集中供暖，所以本地居民常选用一些小型电暖器越冬。

如图甲电暖器有“高温、中温、低温”三档，铭牌见下表（“中温”档功率空出），其电路原理如图乙，S是自我保护开关，当电暖器倾倒时S自动断开，切断电源保证安全。

当S、S1闭合，S2断开时电暖器为“低温”档。

（R1＞R2）求：（1）R1的阻值；（2）“中温”档正常工作时电路中的电流；（3）若室内空气质量为50kg，用该电暖器的“高温”档正常工作10min，放出热量的50%被室内空气吸收，那么可使室内气温升高多少？（假设空气的比热容为 1.1×103J/（kg•℃））4．（2019•淮安）如图是一款家庭常用的电热水壶，经测量该电热水壶的质量为0.6kg，它与桌面的接触面积为0.02m2．该电热水壶的额定电压为220V，额定功率为1000W．[g取10N/kg，水的比热容为4.2×103J/（kg•℃）]（1）求电热水壶的额定电流（保留一位小数）；（2）求电热水壶静止放在水平桌面上对桌面的压强；（3）用此电热水壶将1kg，初温为20℃的水加热到100℃，沸腾水至少吸收多少热量？（4）电热水壶正常工作时，若不考虑热量损失，将壶中质量为1kg、初温为20℃的水加热到100℃需要多长时间。

2019年中考物理真题分类汇编一一电功率1. （2019南京，18）如图所示，电源电压恒定，R i、R2为定值电阻，R2 = 20Q,灯泡L标有“ 6V 3W ” 字样。

（1 ）当S、Si、S2都闭合时，灯泡L正常发光，电流表示数为__________ A,电路消耗的总功率为_______ W ；（2）当S闭合，S、S2断开时，电压表示数为2V，贝U R1的阻值为 _________ Q,通电1minR1产生的热量为_______ J。

2. （2019阜新，18）要使质量为50kg的水，温度升高4 C （若不计能量损失），“ 220V 2000W”的电热水器正常工作时，需要消耗电能________ J,需要工作_______ min，这些电能可使规格为3000revs/ （kW?h）的电能表转____ 转。

（c 水=4.2 x 103J/ （kg? C）, p水=1.0 x 103kg/m3）3. （2019南充，19）如图甲所示，电源电压保持不变，小灯泡L标有“ 6V 3W字样，图乙是通过小灯泡的电功率随其两端电压变化的图象。

滑动变阻R1的最大值为40Q，定值电阻R2=10 Q,当闭合S、S1、断开S、P在中点时，R2的功率为0.9W,电源电压为 ________________ V, 当闭合S、S2、断开S1、小灯泡功率为1.6W时，滑动变阻器连入电路中的阻值 ________________Qo4. （2019南充，17）如图是电热饮水机电路原理图，已知R1=100 Q, R2=20 Q,当开关$、S闭合时，饮水机处于____________ 状态（填“保温”或“加热”），饮水机的保温功率与加热功率之比为_____________5. （2019绵阳，27）某一天晚上睡觉前，小文同学用有预约功能的电饭煲为家人第二天早餐煲粥。

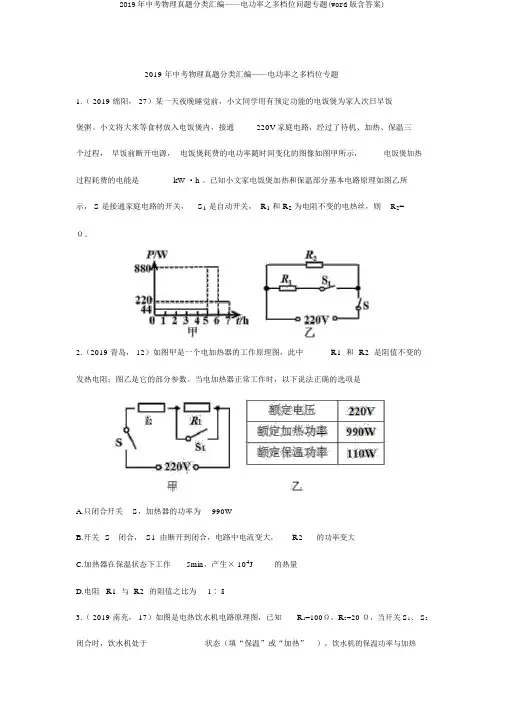

小文将大米等食材放入电饭煲内，接通220V家庭电路，经过了待机、加热、保温三个过程，早餐前断开电源，电饭煲消耗的电功率随时间变化的图像如图甲所示，电饭煲加热过程消耗的电能是______ kW -h。

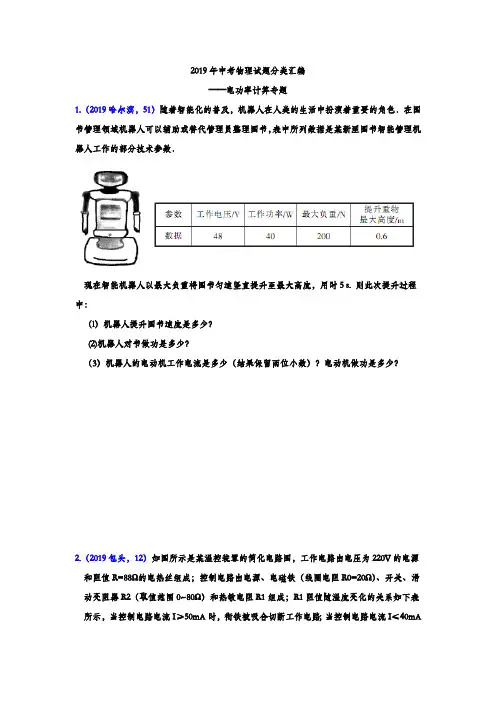

2019年中考物理试题分类汇编——电功率计算专题1.（2019哈尔滨，51）随着智能化的普及，机器人在人类的生活中扮演着重要的角色．在图书管理领域机器人可以辅助或替代管理员整理图书，表中所列数据是某新型图书智能管理机器人工作的部分技术参数．现在智能机器人以最大负重将图书匀速竖直提升至最大高度，用时5 s. 则此次提升过程中：（l）机器人提升图书速度是多少？(2)机器人对书做功是多少？（3）机器人的电动机工作电流是多少（结果保留两位小数）？电动机做功是多少？2.（2019包头，12）如图所示是某温控装置的简化电路图，工作电路由电压为220V的电源和阻值R=88Ω的电热丝组成；控制电路由电源、电磁铁（线圈电阻R0=20Ω）、开关、滑动变阻器R2（取值范围0~80Ω）和热敏电阻R1组成；R1阻值随温度变化的关系如下表所示，当控制电路电流I≥50mA时，衔铁被吸合切断工作电路；当控制电路电流I≤40mA时，衔铁被释放接通工作电路。

（1）工作电路正常工作时，R在1min内产生的热量是多少？（2）当温度为60℃，滑动变阻器R2=50Ω时，衔铁恰好被吸合，控制电路的电源电压是多少？（3）若控制电路电源电压不变，此装置可控制的温度最大范围是多少？（4）要想要该装置所控制的最高温度降低一些，请分析说明如何改变R2的阻值。

3.（2019杭州，15）如图是一电动机提升物体的示意图。

电源电压为120伏，电动机将一个质量为50千克的物体1秒内匀速上提0.9米，电路中的电流为5安培。

（g取10牛/千克）（1）求该电动机工作1秒钟所产生的电热。

（2）求电动机线圈阻值。

（3）当该重物上升到一定高度时，电动机的转子突然破卡住，为什么这种情况下电动机容易烧坏?4..(2019上海，22)在图8 所示的电路中,电源电压为12 伏且保持不变,电阻R1的阻值为10欧, 滑动变阻器R2上标有“1A”字样。

电键S 闭合后,电压表V 的示数为5 伏。

上海市中考物理历年（2019-2023）真题分类专项（电学基础题）汇编五年中考真题一、单选题1．（2019ꞏ上海ꞏ统考中考真题）一节新干电池的电压为A．1.5伏B．24伏C．110伏D．220伏2．（2019ꞏ上海ꞏ统考中考真题）首先发现电流磁效应的物理学家是（）A．牛顿B．欧姆C．安培D．奥斯特二、填空题3．（2022ꞏ上海ꞏ统考中考真题）一节新干电池的电压是V，功率为1kW的用电器工作0.5 h，消耗的电能为度，丹麦物理学家奥斯特发现电流周围存在。

4．（2021ꞏ上海ꞏ统考中考真题）家用电器的额定电压是V，电饭煲在工作时，将转化为内能，在电饭锅中注水，发现锅底比平时看到的浅，是由于。

5．（2020ꞏ上海ꞏ统考中考真题）家庭电路中，电饭煲与空调是的（选填“串联”或“并联”）；发电站通过输电线路将电能输送至远方的变电站（选填“高压”或“低压”）；将根导线置于静止的小磁针上方，当导线通电时小磁针发生偏转，此现象表明电流周围存在。

2023年模拟题一、单选题1．（2023ꞏ上海崇明ꞏ统考二模）下列粒子中不带电的是（ ）A．质子B．中子C．电子D．原子核2．（2023ꞏ上海普陀ꞏ统考二模）上海地区家庭电路的电压为（ ）A．24伏B．110伏C．220伏D．380伏3．（2023ꞏ上海虹口ꞏ统考二模）首先发现电流磁效应的物理学家是（ ）A．牛顿B．奥斯特C．托里拆利D．阿基米德4．（2023ꞏ上海普陀ꞏ统考二模）如图所示，小磁针处于静止，闭合开关S后小磁针发生大角度偏转的是（ ）A．B．C．D．5．（2023ꞏ上海青浦ꞏ统考二模）在图中，能正确表示小磁针静止时N极指向的是（ ）A．B．C．D．6．（2023ꞏ上海长宁ꞏ统考二模）1820年，发现电流周围存在磁场的物理学家是（ ）A．安培B．焦耳C．欧姆D．奥斯特7．（2023ꞏ上海松江ꞏ统考一模）下列选项中能影响导体电阻大小的因素是（ ）A．导体两端的电压B．导体中的电流C．通过导体的电荷量D．导体的材料8．（2023ꞏ上海松江ꞏ统考一模）一节新干电池的电压约为（ ）A．1.5伏B．15伏C．150伏D．300伏9．（2023ꞏ上海崇明ꞏ统考一模）摩擦起电中的“电”是指（ ）A．电荷B．电量C．电流D．电压10．（2023ꞏ上海宝山ꞏ统考一模）以“安培”为单位的物理量是（ ）A．电荷量B．电流C．电压D．电阻11．（2023ꞏ上海宝山ꞏ统考一模）下列算式正确的是（ ）A．2 伏×5 安=10 欧B．5 瓦×10 秒=50 度C．3 伏×4 安×5 秒=60 焦D．5 库×2 秒=10 安12．（2023ꞏ上海虹口ꞏ一模）家用电视机正常工作时的电流约为（ ）A．0.1安B．0.5安C．5安D．10安13．（2023ꞏ上海长宁ꞏ统考一模）当电流通过LED灯时，电能转化为光能和内能。

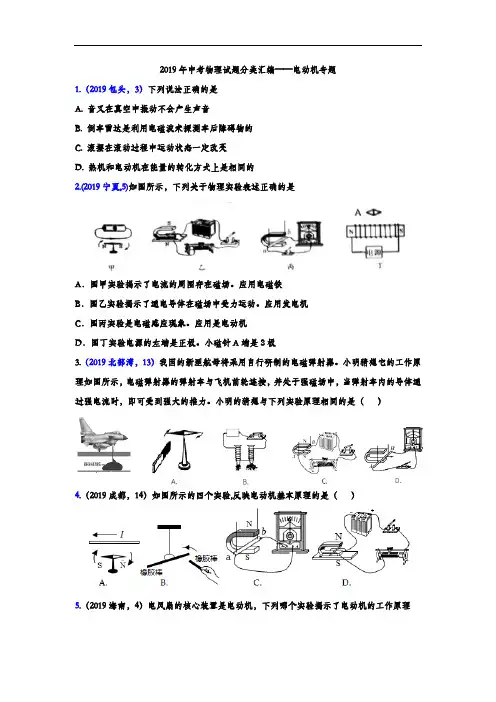

2019年中考物理试题分类汇编——电动机专题1.（2019包头，3）下列说法正确的是A. 音叉在真空中振动不会产生声音B. 倒车雷达是利用电磁波来探测车后障碍物的C. 滚摆在滚动过程中运动状态一定改变D. 热机和电动机在能量的转化方式上是相同的2.(2019宁夏,5)如图所示，下列关于物理实验表述正确的是A．图甲实验揭示了电流的周围存在磁场。

应用电磁铁B．图乙实验揭示了通电导体在磁场中受力运动。

应用发电机C．图丙实验是电磁感应现象。

应用是电动机D．图丁实验电源的左端是正极。

小磁针A端是S极3.（2019北部湾，13）我国的新型航母将采用自行研制的电磁弹射器。

小明猜想它的工作原理如图所示，电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通过强电流时，即可受到强大的推力。

小明的猜想与下列实验原理相同的是（）4.（2019成都，14）如图所示的四个实验,反映电动机基本原理的是（）5.（2019海南，4）电风扇的核心装置是电动机，下列哪个实验揭示了电动机的工作原理6.（2019苏州，8）关于电动自行车，下列说法不正确的是A. 废旧电瓶会污染环境，不可随意处置B. 电流具有热效应，长时间充电有火灾隐患C. 车上装有电动机，其工作原理是电磁感应D. 要使车加速前进，可增大通过电动机的电流7..（2019南充，7）下列图中能够说明电动机工作原理的实验装置是：8.（2019阜新，9）下列四幅图中，工作原理与其他三个不同的是（）9.（2019荆州，18）关于电和磁，下列说法正确的是（）A.电动机的工作原理是磁场对通电导体有力的作用B.奥斯特发现了电磁感应现象C.指南针指南北是因为地球周围存在磁场，地磁场的南极在地理的南极附近D.导体在磁场中运动就一定会产生感应电流10.（2019德州，10）如图所示，电动平衡车是一种新型交通工具，被广大青少年所喜爱。

图中与电动平衡车驱动前行过程原理相同的是（）11.（2019重庆A卷，4）以下对电和磁相关描述正确的是A.所有电器只能用三孔插座B.摩擦起电的实质是产生了电子C.电风扇可以将电能转化为机械能D.地磁场周围的磁感应线是真实存在的12.（2019重庆B卷，6）油电混合动力汽车逐渐走进普通家庭，混动汽车搭载了传统的内燃机,高效的电动机、发电机和蓄电池组。

2019年中考物理真题分类汇编——测量小灯泡的电功率实验专题1.（2019枣庄，30）在“测量小灯泡的电功率”实验中，提供的器材有：6V的电源一个，2.5V的小灯泡（电阻约为10Ω）一个，电流表（0～0.6A，0～3A）和电压表（0～3V，0～15V）各一个，“50Ω2A”的滑动变阻器A和“10Ω1A”的滑动变阻器B各一个，开关一个，导线若干。

（1）通过估算，你应选用的滑动变阻器是（选填“A”或“B”）。

（2）闭合开关前，经检查发现某同学连接的电路有一根导线连接错误，请你在图甲中错误的连线上画“×”，并只移动一根导线，用笔画线代替导线将电路连接正确。

（3）连线好电路后，闭合开关，发现小灯泡不亮，电流表有示数，电压表无示数，则故障原因可能是小灯泡（选填“短路”或“断路”）。

（4）故障移除后，移动变阻器的滑片，当电压表的示数为2.5V时，电流表的示数如图乙所示，则小灯泡的额定功率是W，小灯泡正常工作时的电阻是Ω，（小数点后保留1位小数）（5）根据测出的数据，作出了小灯泡的电流I与电压U的关系图线，发现该图线不是一条直线，如图丙所示，其原因是温度升高，灯丝电阻（选填“增大”或“减小”）。

2.（2019泰安，23）要测量一个额定电压为4.5V小灯泡的功率，小灯泡正常工作时的电阻约为10Ω。

现有器材：电源（电压恒为8V），电流表，电压表，开关、导线若干，另有两种规格的滑动变阻器可供选择：R1（5Ω，1A）、R2（20Ω，1A）。

请完成下列问题：（1）滑动变阻器应选用＿＿＿＿。

（2）选出合适的滑动变阻器后，某同学将实验器材连成如图甲所示的实验电路，闭合开关前，应将滑动变阻器的滑片P移至端（选填“a”或“b”）。

闭合开关后，逐渐向另一端移动滑片P，观察到的现象是________。

（多选）A．小灯泡变亮，电压表示数变大B．小灯泡变亮，电流表示数变大C．小灯泡不发光，电流表示数接近0D．小灯泡不发光，电压表示数接近8V（3）造成上述现象的原因是其中有一条导线连接错误，请将该条错误导线打上“×””号；并用笔画线代替导线把它改到正确的位置上。

2019年中考物理真题汇编—功、功率计算专题1.（2019威海，26）小明家有一艘玻璃钢海钓船，底部平直，其参数如表所示（柴油热值q＝4.3×107J/kg，g＝10N/kg）。

（1）不出海时，空船放置在水平沙滩上，船底与沙滩的接触面积为2m2，求船对沙滩的压强。

（2）小明一家人某次出海钓鱼，人员和钓鱼装备共300kg，船匀速直线行驶4.3km，船受到的阻力为总重力的0.5倍，发动机的实际输出功率为12kW、消耗柴油1kg（假设柴油完全燃烧）。

求：船行驶的速度和发动机的效率。

2.（2019潍坊，24）中国研制的“鲲龙”AG600是目前世界上最大的水陆两栖飞机，可用于森林灭火、水上救援等，其有关参数如表所示。

在某次测试中，飞机在水面以12m/s的速度沿直线匀速行驶，水平动力的功率为2.4×106W．水的密度ρ水=1.0×103kg/m3，g取10N/kg。

求：（1）飞机以最大巡航速度飞行4000km所用的时间；（2）飞机在水面匀速行驶时，水平动力的大小；（3）飞机关闭动力系统静止在水面上，达最大起飞质量时排开水的体积。

3.（2019东营，24）3月12日，我国自主研发建造的“天鲲号”绞吸挖泥船正式投产首航，其智能化水平以及挖掘系统、输送系统的高功率配置均为世界之最。

（g取10N/kg，ρ水取1.0×103kg/m3）主要参数如下表。

（1）满载时，求“天鲲号”受到水的浮力是多少？（2）满载时，求“天鲲号”底部受到水的压强是多少？若船底需要安装探测仪器，其面积为40cm2，求探测仪器受到水的压力是多少？（3）“天鲲号”去某水域执行任务，其工作量相当于将1.36×104t的淤泥输送至15m高的台田上。

假设“天鲲号”绞吸挖泥船泥泵的机械效率为30%，求完成此任务需要的时间是多少？4.（2019淄博，24）2019年4月23日，在庆祝中国人民解放军海军成立70周年海上阅兵活动中，055大型驱逐舰接受检阅，向世界展示了我国大型驱逐舰的发展规模和强大实力。

电功和电功率填空题真题分类汇编2 电功率的计算（共40题，有答案）1．（2019•莱芜区）垃圾污染已成为当今社会四大污染之一，采用垃圾发电的方式处理垃圾，不仅解决了垃圾污染问题，而且还提供了大量能源。

垃圾发电是将垃圾填埋后，采用科学的方法使其发酵，并把产生的填埋气收集起来用于发电。

垃圾发电是将垃圾内储存的能转化为电能。

已知某市每年垃圾发电量大约为2.4×107kW•h，这些电能可供用电功率为1000kW的小型工厂正常生产h。

2．（2019•上海）教室里的电灯是连接的（选填“串联”或“并联”），工作时将能转化为其他形式的能；标有“220V 100W”字样的电灯正常工作8小时，耗电度。

3．（2019•莱芜区）一台直流电动机额定电压为220V，其电阻为1Ω．正常工作时通过的电流为20A，则该电动机的额定功率是kW，电动机连续正常工作10min，电动机因本身有电阻而发热损失的电能为J。

4．（2019•雅安）一款电热水壶工作时有两档，分别是加热档和保温档，其工作原理如图所示（虚线框内为电热水壶的发热部位）。

已知R1＝44Ω，R2＝2156Ω，当开关S置于（选填“1”或“2”）时电热水壶处于加热档，电热水壶在保温状态下的电功率为W。

5．（2019•雅安）两个电路元件甲和乙的电流与电压的关系如图所示。

若将元件甲、乙并联后接在电压为2V的电源两端，元件甲和乙消耗的总功率为W；若将它们串联后接在电压为3V的电源两端，元件甲和乙消耗的总功率为W。

6．（2019•抚顺）如图所示，电源电压为9V，当闭合S、S1，断开S2时，调节滑片P，使电压表示数为5V，此时电流表示数为1A，小灯泡正常发光，则小灯泡的额定功率为W．若保持滑片P位置不动，闭合S、S2，断开S1时，电流表示数增大0.5A，则定值电阻R0的阻值为Ω，此时R0的功率为W。

7．（2019•丹东）小明家的电能表上标着“2500revs/（kW•h）”的字样，他用这个电能表来测量电水壶的电功率。

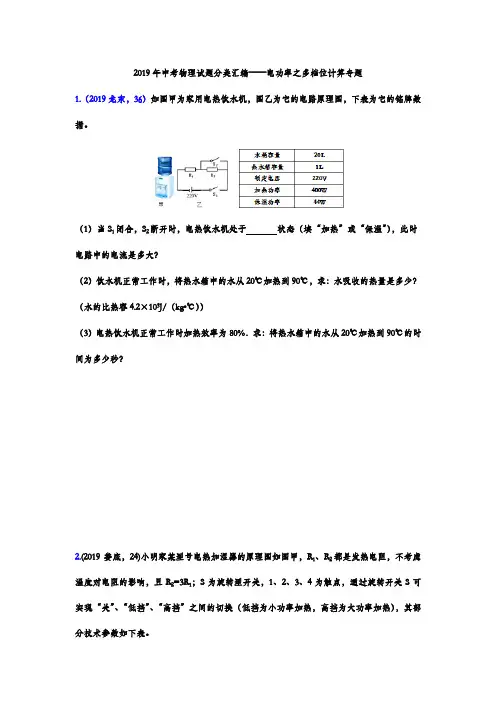

2019年中考物理试题分类汇编——电功率之多档位计算专题1.（2019龙东，36）如图甲为家用电热饮水机，图乙为它的电路原理图，下表为它的铭牌数据。

（1）当S1闭合，S2断开时，电热饮水机处于状态（填“加热”或“保温”），此时电路中的电流是多大？（2）饮水机正常工作时，将热水箱中的水从20℃加热到90℃，求：水吸收的热量是多少？（水的比热容4.2×103J/（kg•℃））（3）电热饮水机正常工作时加热效率为80%．求：将热水箱中的水从20℃加热到90℃的时间为多少秒？2.(2019娄底，24)小明家某型号电热加湿器的原理图如图甲，R1、R2都是发热电阻，不考虑温度对电阻的影响，且R2=3R1；S为旋转型开关，1、2、3、4为触点，通过旋转开关S可实现“关”、“低挡”、“高挡”之间的切换（低挡为小功率加热，高挡为大功率加热），其部分技术参数如下表。

（1）开关处于图示位置，电热加湿器的状态是_____（选填“关”“低档”或“高档”）（2）求电热加湿器中R1的阻值；（3）某次使用加湿器在额定电压下工作，加湿器注水仓中加注冷水已达到最大注水量，其工作30min的功率与时间图象如图乙所示，如果电阻R1在此次高挡加热时产生的热量全部被水吸收，可以使注水仓中冷水的温度升高多少℃？[计算结果保留整数，水的比热容为4.2×103J/（kg•℃）]（4）某一天，小明断开家中其他所有用电器，只接通加湿器在低档加热，发现家中3000revs/（kW•h）的电能表转盘在400s内转了27圈，求此时电阻R2的实际功率是多少？（1）由图甲可知，开关S接“1、2”触点时，电路断路，据此判断电热加湿器的状态；（2）由图甲知，开关S接“3、4”触点时，电路为R1的简单电路，电路的总电阻最小，电热加湿器的功率最大，处于高挡，根据P＝UI＝求出电热加湿器中R1的阻值；（3）由图乙知工作30min内高档工作的时间，根据P＝求出在高档正常工作时消耗的电能，如果电阻R1在此次高档加热时产生的热量全部被水吸收，利用Q吸＝cm△t求出水升高的温度；（4）3000revs/（kW•h）表示：每消耗1kW•h的电能，电能表的转盘就转过3000r，据此求出电能表的转盘转过27r时消耗的电能，根据P＝求出加湿器在低挡加热的实际功率；由图甲知，开关S接“2、3”触点时，R1、R2串联，电路的总电阻最大，电热加湿器的功率最小，处于抵挡，根据电阻的串联和P＝UI＝I2R求出电路中的电流，利用P＝I2R求出此时电阻R2的实际功率。

2019年中考物理试题分类汇编——热学计算专题1.（2019龙东，36）如图甲为家用电热饮水机，图乙为它的电路原理图，下表为它的铭牌数据。

（1）当S1闭合，S2断开时，电热饮水机处于状态（填“加热”或“保温”），此时电路中的电流是多大？（2）饮水机正常工作时，将热水箱中的水从20℃加热到90℃，求：水吸收的热量是多少？（水的比热容4.2×103J/（kg•℃））（3）电热饮水机正常工作时加热效率为80%．求：将热水箱中的水从20℃加热到90℃的时间为多少秒？2.(2019娄底，24)小明家某型号电热加湿器的原理图如图甲，R1、R2都是发热电阻，不考虑温度对电阻的影响，且R2=3R1；S为旋转型开关，1、2、3、4为触点，通过旋转开关S可实现“关”、“低挡”、“高挡”之间的切换（低挡为小功率加热，高挡为大功率加热），其部分技术参数如下表。

（1）开关处于图示位置，电热加湿器的状态是_____（选填“关”“低档”或“高档”）（2）求电热加湿器中R1的阻值；（3）某次使用加湿器在额定电压下工作，加湿器注水仓中加注冷水已达到最大注水量，其工作30min的功率与时间图象如图乙所示，如果电阻R1在此次高挡加热时产生的热量全部被水吸收，可以使注水仓中冷水的温度升高多少℃？[计算结果保留整数，水的比热容为4.2×103J/（kg•℃）]（4）某一天，小明断开家中其他所有用电器，只接通加湿器在低档加热，发现家中3000revs/（kW•h）的电能表转盘在400s内转了27圈，求此时电阻R2的实际功率是多少？（1）由图甲可知，开关S接“1、2”触点时，电路断路，据此判断电热加湿器的状态；（2）由图甲知，开关S接“3、4”触点时，电路为R1的简单电路，电路的总电阻最小，电热加湿器的功率最大，处于高挡，根据P＝UI＝求出电热加湿器中R1的阻值；（3）由图乙知工作30min内高档工作的时间，根据P＝求出在高档正常工作时消耗的电能，如果电阻R1在此次高档加热时产生的热量全部被水吸收，利用Q吸＝cm△t求出水升高的温度；（4）3000revs/（kW•h）表示：每消耗1kW•h的电能，电能表的转盘就转过3000r，据此求出电能表的转盘转过27r时消耗的电能，根据P＝求出加湿器在低挡加热的实际功率；由图甲知，开关S接“2、3”触点时，R1、R2串联，电路的总电阻最大，电热加湿器的功率最小，处于抵挡，根据电阻的串联和P＝UI＝I2R求出电路中的电流，利用P＝I2R求出此时电阻R2的实际功率。

电功和电功率计算题真题分类汇编2 常见家庭用电器的电功率的计算（共15题有答案）1．（2019•鄂尔多斯）甜甜要制作一个电动航模，需要电动机作为动力源，她找来电吹风，研究了电吹风的工作原理。

如图甲，电吹风工作时，可以分别吹出热风和冷风，为了防止温度过高，用一个PTC电阻R0与电阻为50Ω的电热丝R串联，R0的阻值随温度的变化如图乙所示，请回答下列问题：（1）PTC电阻是由材料制成的；电动机的工作原理是。

（2）电吹风吹热风时，求电热丝的最大发热功率。

（3）电吹风吹冷风时，通过电动机的电流为1A，工作20s，电动机的机械效率为90%，求电动机线圈电阻。

（不计机械摩擦损耗的能量）（2019•呼伦贝尔）家庭电路中某电热锅的额定电压是220V，加热状态的额定功率是1210W，2．简化电路如图所示，S1为温控开关，发热电阻R1与R2的阻值恒定，电阻R2在保温状态与加热状态时的功率之比为4：25（1）电阻R1和R2的阻值；（2）在用电高峰期，家中只有电热锅和液晶电视机工作时，电热锅的实际功率为1000W （始终处于加热状态），电视机的实际功率为200W，计算这时通过液晶电视机的电流。

3．（2019•大连）如图所示是调温型电熨斗的简化电路图，它的工作电压为220V．R1和R2均为电熨斗底板中的加热元件，R2的阻值为61.6Ω，只闭合S1时为低温档，电功率为440W．同时闭合S1和S2时为高温档，试求：（1）低温档工作时，电路中的电流是多少？（2）电阻R1的阻值是多少？（3）高温档的电功率是多少？4．（2019•本溪）图甲是具有高温、低温两档的电热饭盒，高温档电功率为242W，简化电路如图乙所示，R1、R2均是发热电阻，且R2的阻值是R1的4倍。

求（1）R1和R2的阻值是多少？（2）高温档加热5min，不计热量损失，可以将1kg饭菜升高的温度是多少？[饭菜的比热容取3×103J/（kg•℃）]（3）如果实际电压是200V，低温档工作时的实际功率是多少？5．（2019•青海）某电熨斗的电路如图所示，额定电压为220V，最大功率为1100W，发热部分由调温电阻R和定值电阻R0组成。

中考物理试题分类汇编-电功率（含答案）一、选择题“220VD．节能灯（XXXX镇江）11．LED灯具有节能、环保特点．8.5W”LED灯泡和“220V 60W”白炽灯泡正常发光的亮度相当．与白炽灯泡相比，LED灯泡可以节能约为BLED灯泡白炽灯泡A．14.2% B．85.8%C．16.5% D．83.5%6．（2分）（XXXX•阜新）如图所示是两定阻电阻A和B的电流与电压关系图象，如果将两电阻A和B串联后接在3V电源两端．下列结论正确的是（）CA．通过B的电流是通过A的电流的二分之一B．B两端电压和A两端电压相等C．B的电阻是A的电阻的两倍D．B的电功率是A的电功率的四倍30．（2分）（XXXX•深圳）如图所示两个灯泡L1、L2阻值分别为6Ω和10Ω，闭合开关后的现象是（）CA．通过两灯泡的电流I1：I2=3：5 B．灯泡两端的电压U1：U2=3：5C．灯泡的电功率P1：P2=5：3 D．灯泡L1比L2暗8．（2分）（XXXX•黑河）标有“12V 12W”、“12V 6W”的灯L1和L2（假设灯丝电阻不变），若将它们串联在某电源上，两灯都发光，下列说法正确的是（）CA．通过灯L1和L2的电流之比为2：1 B．灯L1和L2的电阻之比为2：1C．灯L2比灯L1亮D．灯L1和L2的实际功率之比为2：1 （XXXX齐齐哈尔）8．标有“12V 12W”、“12V 6W”的灯L1和L2（假设灯丝电阻不变），若将它们串联在某电源上，两灯都发光，下列说法正确的是（）CA．通过灯L1和L2的电流之比为2:1 B．灯L1和L2的电阻之比为2:1C．灯L2比灯L1亮D．灯L1 和L2的实际功率之比为2:1 3．（XXXX四川自贡）18．如图甲所示的两个电流表均为学校实验室里常用的电流表（如图乙所示）．闭合开关后，两电流表的指针都正常偏转且偏转角度相同，此时灯L1和L2的所消耗的电功率P1和P2的比值为（）AA．4：1 B．1：4 C．5：1 D．1：5（2分）（XXXX•沈阳）如图所示，已知电阻R1=10Ω、R2=5Ω，当开关闭合后，下列说法正确的是（）BA．通过R1与R2的电流之比为2：1 B．R1与R2的总电阻为15ΩC．R1与R2两端的电压之比为1：1 D．R1与R2消耗的电功率之比为1：1 （XXXX年福州）14．如图10所示电路，电源电压保持不变。

2019年中考物理真题分类汇编——电功率综合计算专题1.（2019东营，23）图甲为新型风暖浴霸，因其安全性能好、发热柔和，深受大家喜爱。

它是利用电动机鼓动空气流动，通过加热元件加热冷空气带动室内升温。

图乙是某型号风暖浴霸的简化电路图，其发热元件是两根阻值不变的电热丝R1、R2．主要参数如下表。

（1）开关均闭合，求浴霸正常工作时的干路电流是多少？（2）正常工作时，求R1的阻值是多少？（3）实际电压为200V时，求R2的实际功率是多少？（4）浴霸正常工作时，使容积为20m3的房间空气温度升高20℃，求室内空气吸收的热量是多少？（ρ空气取1.2kg/m3，c空气取1.0×103J/（kg•℃），不考虑其他因素影响）2.（2019淄博，25）下表为一台饮水机的铭牌，其内部简化电路如图所示，R1和R2均为电热丝且阻值不变。

（1）该饮水机处于加热状态时，正常工作3min，在1标准大气压下能否把0.5kg 的水从20°C加热至沸腾？【c水=4.2×103（kg·℃）】（2）保温功率是指S断开时电路消耗的总功率。

该饮水机正常保温时，R1实际消耗的电功率是多少？3.（2019武威，24）某学校建了一个植物园，园内有一个温室大棚，大棚内设计了模拟日光和自动调温系统，对大棚进行照明、保温和加热。

冬季白天有日光的时候，灯泡不亮；白天开启该系统的保温功能，晚上开启该系统的加热功能。

大棚照明调温功能的原理电路图如图所示。

已知电源电压恒为220V，R1和R2是两个电热丝（不考虑温度对电阻的影响），保温时R1与R2的电功率之比为1∶3，R2=30Ω，L是标有“220V 100W”的灯泡。

请解答下列问题：（1）灯泡正常工作时的电阻多大______？（2）开启加热功能时开关S2处于__________（选填“断开”或/闭合”）状态。

（3）若每天保温状态和加热状态各连续工作10h，—天中电热丝放出的热量完全由该植物园自产的沼气提供，其热效率为50%，则每天需要完全燃烧多少立方米的沼气_______？（已知热值q沼气=1.8×107J/m3）4.（2019兰州，34）如图所示的电路中，电源电压恒定，灯泡L上标有“6V 3W”的字样，R1为定值电阻，滑动变阻器R2上标有“10Ω0.8A”的字样，电流表A的量程为0～3A，电压表V的量程为0～3V，忽略温度对灯丝电阻的影响。

2019年中考物理真题集锦——专题十八：电功率1.（2019广安，27）小蕊同学在学习了电学知识后，观察到生活中的许多电热器都有多个挡位，于是他利用电压恒为10V的电源和两个阻值不同的定值电阻，设计了如图所示的电路来探究电热器的多挡位问题。

已知R1＝20Ω、R2＝30Ω，请计算：（1）S2闭合，S1、S3断开时，电路中的电流；（2）S3断开，S1、S2闭合时，通电5min电路消耗的电能；（3）该电路的最大功率和最小功率之比。

2.（2019自贡，30）图13是小邦同学设计的调光灯电路，R0为定值电阻，S为选择开关，当S接触a点时，小灯泡正常发光但不能调光，当S接触b点时，电路断开，当S接触c点时，电路可连续调光。

已知滑动变阻器R的规格为“10Ω2A”，灯泡L上标着“10V12W”的字样，电源电压恒为16V．灯泡电阻随温度变化。

（1）求定值电阻R0的阻值；（2）当S接触c点时，调节R的滑片至中点位置，电路中的电流为1A，求此时灯泡的实际功率。

3.（2019泸州，21）小明家电热水器铭牌标识为“220V1000W”。

由于使用了多年，该电热水器中的电热丝明显氧化导致其电阻发生了变化，为准确测量氧化电热丝的实际电阻值，小明在家中把该电热水器单独接入220V的家庭电路中工作5min，发现电能表指示灯闪烁了242次，电能表规格如图所示。

问：（1）小明测得该电热水器的实际电功率是多少？（2）该电热水器氧化电热丝的实际电阻值是多少？（3）为恢复该电热水器的铭牌功率，可与氧化电热丝并联一段新的电热丝，则并联的这段电热丝的电阻值为多少？4.（2019宿迁，18）某电器厂设计了一种具有高、中、低温三挡的家用电火锅，该火锅产品铭牌和电路图如图所示：（1）当开关S1断开，S2接a时，该电火锅选用______档工作（选填“高温”、“中温“或“低温”）。

（2）当电火锅使用中温档正常工作时，电路中电流是多大？接入电路的电热丝的阻值是多少？（3）用电火锅高温档在额定电压下烧水7分钟，电流做了多少功？若电热丝产生的热量全部被水吸收，在1个标准大气压下，能使1kg初温为20℃的水升高多少℃（c水=4.2×103J/ （kg?℃））？5.（2019黔西南，21）如图所示的电路，电源电压保持不变，R1＝30Ω，R2＝10Ω．当闭合开关S1、S，断开S2时，电流表的示数为0.4A。

电路设计专题一、选择题1.（2019安徽，16）公交车后门的两个扶杆上通常各装有一个按钮，每一个按钮都是个开关。

当乘客按下任何一个按钮时，驾驶台上的指示灯发光同时电铃咧提醒司机有人要下车。

符合上述要求的是（）2.（2019岳阳，8）为保障安全，滚筒洗衣机内设置了电源开关S1和安全开关S2．当洗衣机门关上，S2自动闭合，再闭合电源开关S1洗衣机才能正常工作。

下列简易原理图符合要求的是（）3.（2019海南，9）如图所示是某电子秤内部简化电路。

R x是压敏电阻，阻值随压力增大而减小，电源电压保持不变。

闭合开关，当R x上压力增大时，随之减小的是（）A. 通过R x的电流B. 通过R0的电流C. R x两端的电压D. R0两端的电压4.（2019北部湾，11）如图所示，某一型号的锁设置了三种打开方式：密码（S1）、特定指纹（S2）或应急钥匙（S3），三者都可以单独使电动机M工作而打开门锁，下列电路设计符合要求的是（）5.（2019菏泽，9）下列电路中两个灯泡都能够独立工作的是（）6.（2019临沂，14）汽车尾灯内的示宽灯和刹车灯有时需要各自独立工作，有时需要同时工作。

下列电路图符合要求的是（）7（2019通辽，4）有一种电动烤地瓜机，将地瓜放在托盘上，盖上锅盖相当于闭合开关S1，托盘旋转，再将温控开关S2闭合，开始加热；若只闭合开关S2，则不能加热。

下图M是托盘电动机，R是加热电阻，对其内部电路设计合理的是？（）8.（2019通辽，13）某建筑工地需要架设临时供电线路，实现照明和电加热功能，其简化电路如图所示，供电处电压U不变，从供电处到工地用长导线（有电阻）连接。

闭合开关S1、S2时加热器和照明灯同时工作。

断开S2后与断开S2前相比较，下列说法正确的是（）A．照明灯亮度不变B．照明灯亮度变暗C．相同时间内长导线上消耗的电能不变D．相同时间内整个供电线路消耗的电能减少9.（2019湘潭，18）如图是一把既能吹冷风、又能吹热风的简化电路图，其中M是吹风机，R是电热丝。

2019年中考物理试题分类汇编——家庭电路专题1.(2019绥化，6)下列说法中正确的是（）A．干电池、蓄电池、电风扇等都是电源B．导电的物体叫做导体，不导电的物体叫做绝缘体C．直接用导线将电源的正、负极连接起来，这种情况叫做短路D．试电笔只要接触火线，氖管就会发光2.（2019荆州，17）关于家庭电路和安全用电，下列说法正确的是（）A.家庭电路中的空气开关跳闸，一定是发生了短路B.三孔插座不需要接地C.螺丝刀式试电笔使用时，手指不能接触上端的金属帽D.控制用电器的开关必须安装在火线上3.（2019湖州，3）如图所示家庭电路中的某一部分，电工师傅按下面的顺序进行检测：①闭合S，灯L1亮；②断开S1，闭合S2，灯L2不亮；③再用测电笔测a、b、c、d四个接线点，发现只有在c点氛管不发光。

若电路中只有一处故障，则是（）A．灯L2短路B．灯L2所在支路开路C．c、d两点间开路D．c点左侧的零线开路4..(2019荆门，23)关于电的有关说法中正确的是A．橡胶棒和丝绸摩擦后，橡胶棒和丝绸带上了等量的异种电荷B．家用电风扇正常工作时，电能将全部转化为机械能C．在雷雨天为了避免衣服被淋湿，可以在树冠大的树下避雨D．家庭电路中的电能表是用来测量电流做功快慢的仪表5.(2019衡阳，12)关于家庭电路及安全用电，下列说法正确的是A为了防止因漏电而造成触电事故，微波炉的金属外壳应该与大地相连B. 使用试电笔时，手指不能接触笔尾金属体，以免发生触电事故C为了防止触电，必须把用电器的开关接在零线上D. 家庭电路中，空气开关跳闸一定是因为电路发生了短路6.（2019株洲，3）在家庭电路中，一定不会引发总开关（带有漏电保护器）跳闸的是（）A．火线和零线直接连通B．安装用电器时人体接触火线C．试电笔笔尖接触火线D．同时使用多个大功率用电器7.（2019随州，4）随州市洛阳镇洛畈村在自来水开通之前，陈大爷家从水井里抽水供自家饮用。

2019年中考物理真题分类汇编——功与机械能专题一、选择题1.（2019常州，9）北京世园会上,车身离地30cm高的电动无人扫地车在平直路面上匀速前进并将地面上的落叶吸入车内.此过程中,扫地车整体的( )A动能不变,重力势能不变B动能不变,重力势能变大C.动能变大,重力势能不变D动能变大,重力势能变大2.（2019绍兴，7）科学研究中，当设计多个因素影响的研究方案时，每一次只改变其中的某个因素，而其余几个因素不变，从而研究被改变的这个因素对事物的影响。

以下实验中没有用到此方法的是（）A. 甲：探究蒸发快慢的影响因素B. 乙：探究动能大小的影响因素C. 丙：探究电流与电压的关系D. 丁：探究平面镜成像规律3.（2019随州，10）一只木箱放在水平地面上，地面上各处粗糙程度相同。

对木箱施加一个方向不变的水平推力F（如图甲）；F的大小与时间t的关系、木箱的运动速度v与时间t的关系图象如图乙所示。

以下说法正确的是（）A．在第一个2s内木箱所受摩擦力为2NB．在第二个2s内木箱所受摩擦力为3NC．在第一个2s内推力F对木箱所做的功为2JD．在第三个2s内推力F对木箱做功的功率为8W4.（2019吉林，5）将乒乓球按压到水面下30cm深度处，松开手后乒乓球加速上升，在乒乓球没有露出水面之前，下列说法中正确的是（）A.乒乓球受到的重力变小B.乒乓球的动能变大C.乒乓球受到的浮力变小D.乒乓球受到的水的压强变大5.（2019长春，8）2019年6月5日，我国航天完成首次海上发射，用长征十一号运载火箭将七颗卫星送入太空．火箭加速升空过程中，这七颗卫星的动能（）A．变小B．不变C．变大D．无法判断6.（2019年郴州，6）一架飞机在高空中水平匀速飞行，向灾区投放救灾物资。

该飞机在此过程中（）A．动能不变B．动能减小C．重力势能不变D．重力势能增大二、填空题1.（2019黔西南，13）某大桥设计车速为60km/h，图1为该大桥的实景图，其主通航孔桥采用双塔双索面斜拉桥，可逐步抽象成图2、图3、图4所示的模型。
