大学机械制图复习资料

1 螺栓连接
螺栓连接： 用螺栓、螺母和垫圈将两个不太厚、而且又允许钻 成通孔的零件连接在一起。
动画：螺栓连接
适用场合：
用来连接不太厚、而且又允许钻成通孔的零件。
装配过程：
➢螺栓穿过被连接件的通孔。 （为便于装配,此通孔应稍大于螺栓杆的直径d,约为1.1d ）
➢在制有螺纹的一端装上垫圈,拧上螺母。 (加垫圈的目的是为了避免拧紧螺母时损坏被连接件的表 面。
3、螺纹的结构
螺纹收尾和退刀槽
螺纹的未端： 为了便于装配 和防止螺纹起 始圈损坏，常 在螺纹的起始 处加工成一定 的形式，如倒 角、倒圆等。
螺纹收 尾
退刀纹
退出 车刀
车刀
开始 车刀
螺纹的收尾和退刀槽：
车削螺纹时，因加工的 刀具要退刀或其它原因 ，螺纹的未尾部分产生 不完整的牙型，称为螺 尾。为了避免产生螺尾 ，可以在螺纹未尾处加 工出一槽，称为退刀槽 。然后再车削螺纹。
牙底
牙顶
小径 大径
牙顶
牙底
螺纹的中径：
一个假想圆柱的直径。该圆柱的母线通过牙型上沟槽 和凸起宽度相等的地方。
牙底
牙顶
小径D1、d1 中径D2、d2 大径 D、d
牙顶 内螺纹
牙底 外螺纹
⑶ 螺纹的线数n
单线螺纹: 沿一条螺旋线形成的螺纹 。
多线螺纹: 沿两条或两条以上在轴向等距分布的螺旋线所形
成的螺纹。
⒋ 螺纹牙型的表示方法
⑴ 重合画法
⑵ 移出局部放大画法
5：1
(3) 局部剖视
⒌ 螺纹旋合的画法
A
A－A
A 不
剖
旋入深度
螺纹深度
钻空深度
相邻两零件剖 面线方向相反

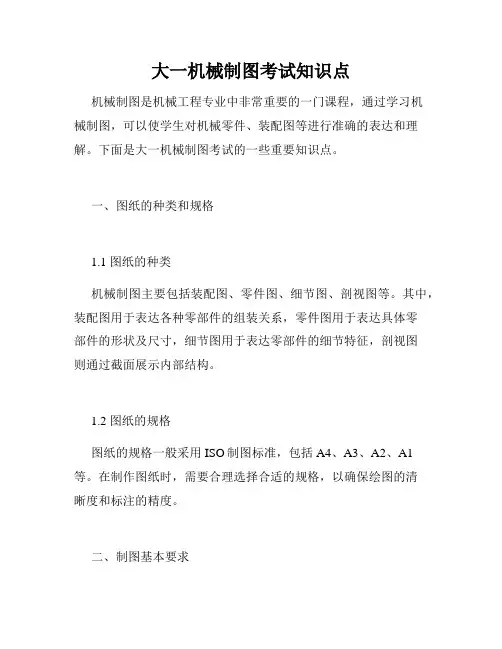

大一机械制图考试知识点机械制图是机械工程专业中非常重要的一门课程，通过学习机械制图，可以使学生对机械零件、装配图等进行准确的表达和理解。

下面是大一机械制图考试的一些重要知识点。

一、图纸的种类和规格1.1 图纸的种类机械制图主要包括装配图、零件图、细节图、剖视图等。

其中，装配图用于表达各种零部件的组装关系，零件图用于表达具体零部件的形状及尺寸，细节图用于表达零部件的细节特征，剖视图则通过截面展示内部结构。

1.2 图纸的规格图纸的规格一般采用ISO制图标准，包括A4、A3、A2、A1等。

在制作图纸时，需要合理选择合适的规格，以确保绘图的清晰度和标注的精度。

二、制图基本要求2.1 规范性要求机械图纸的制作需要符合一定的规范，包括线条的规范使用、字体的规范选用、尺寸标注和标记的规范等。

保持图纸的规范性可以提高传达和理解的准确性。

2.2 清晰度要求图纸的清晰度是制图中非常重要的一点，线条应该清晰细致、文字清楚可读，以确保其他人能够准确理解图纸的内容。

2.3 尺寸精度要求图纸上标注的尺寸应该准确无误，需要符合规定的标注方法，并保证与实物之间的一致性。

三、常用图纸的绘制方法和表达3.1 正交投影图正交投影图是机械制图中最常用的一种表达方法，通过选择适当的视角和投影方式，将三维物体转化为二维图像进行表达。

3.2 等轴投影图等轴投影图是机械制图中一种常见的表达方法，通过使用等轴测投影，将三维物体的形状和尺寸准确地表达出来。

3.3 剖视图剖视图是通过在图纸上绘制截面来表达物体的内部结构。

剖视图可以用于显示零件的内部细节，以及装配中的嵌入关系。

3.4 部件图和装配图部件图主要用于表达单个零部件的形状和尺寸，而装配图则用于表达多个零部件之间的组装关系和位置。

四、尺寸和公差的标注4.1 基本尺寸和公差在制作图纸时，需要对零件进行尺寸标注，并标注其公差范围。

基本尺寸一般是指对零件功能和装配有重要影响的尺寸，公差则标注了一个尺寸允许的最大或最小偏差。

28) 图样中的尺寸,以mm 为单位时, 不需标注单位。图样中所标注的尺寸, 为该图样所示机件的最后完工尺寸。
二、判断题 1.判断两直线的相对位置。
交叉
相交
相交
交叉
交 2叉 .判断两直相线交的相对相交位置。 交叉
交叉
相交
平行
交叉
3.判断两直线的相对位置。
交叉
交叉
相交
相交
4交.判叉 断两直交 线叉的相对相位交置。 相交
20) 螺纹的五要素为：牙型、大径、螺距、 线数、旋向。
21) 外螺纹在非圆视图中，大径用粗 实线表示，小径用细实线表示。
22) 在绘制圆柱直齿轮的圆视图中， 齿顶圆用粗实线表示，分度圆用细点画 线表示，齿根圆用细实线表示。
23)装配图的内容包括：一组图形、 必要的尺寸、技术要求，标题栏、序号 和明细栏。
第二章 投影法与几何元素的投影
一、点的投影
点的投影及投影规律；
aa′⊥ox,a′a″⊥oz,aax= a″az
二、 直线的投影 直线相对投影面的位置及其投影特性
1 投影面倾斜线 ---缩小投影 2 投影面垂直线 ---积聚一点 3 投影面平行线 ---反映实长
求倾斜线的实长及其对投影面的倾角 A B-a b-- ZB-ZA---- α A B-a′b′-YB-YA---- β A B-a″b″-XB-XA---- γ
12、已知△ABC的一边AB,并知边AC平 行EF,另一边BC为水平线,试完成三角形的两 投影。
10.已知三角形ABC为正垂面和水平投影△abc，并知其与 H面的倾角α=30°,求三角形ABC的另外两个投影。
10.已知三角形ABC为正垂面和水平投影△abc，并知其与 H面的倾角α=30°,求三角形ABC的另外两个投影。

机械制图综合复习题一班级：姓名：一填空题1.组合体尺寸标注的基本要求为：。

2.极限配合的两种基准制为：。

3.投影法分为：。

4.剖视图按切范围可分为：。

5．平面相对投影面的位置不同可分为：三种位置平面。

6．断面图分为：和两种。

7．同一零件各剖视图的剖面线方向间隔。

8．装配图中一般标注:。

9.六个基本视图的名称为：。

10.基孔制中基准孔的代号为：，基轴制中基准轴的代号为：。

11.与正垂面垂直的直线为：，与铅垂线的直线为：。

12.Φ30H6各项的含义：Φ30是、H是、 6是。

13.绘制圆柱齿轮的圆视图中，齿顶圆用线表示，分度圆用线表示，齿根圆用线表示，或省略不画。

14.外螺纹在非圆视图中，大径用表示、小径用表示。

15.相对投影面的三种位置直线是: 、、。

二．判断题1．判断下列两直线间的相对位置2．判断下列两直线间的相对位置3．判断下列两直线间的相对位置4．判断下列两直线间的相对位置三．点、线、面作图题1.过点C作直线CD与AB相交，使交点2.已知四边形的对角线BC为正平线，求作到V面的距离为12mm。

四边形的水平投影。

3. 已知直线AB上的点K到V和H4.已知△ABC的AB边，并知边AC平行EF，面的距离相等，求点K的三面投影。

另一边BC为水平线，试完成三角形的两投影。

5.已知DEF为一正垂面和水平投影，并知6.已知正方形ABCD为正垂面，其一边与H面的倾角α= 45°，求该平面 AB为正平线，完成正方形的两面投影。

的另两个投影。

7.直线AB与CD相交，求直线CD的正 8.在平面CDE内确定一点K,使点K，面投影。

使点K比点D低12 mm ，距V面15 mm,求点K的两个投影。

9.过点C作正平线CD与直线AB相交 10.已知直线AB属于平面ΔCDE,并使其长度为20mm。

求AB的正面投影。

四．求截交线、相贯线1．完成圆球被截切的水平投影。

2．完成圆球被截切的水平投影。

3．完成圆柱被截切的水平投影。

机械制图复习资料大全一、引言机械制图是机械工程学科中的重要基础课程之一，它能够帮助工程师们准确地表达和传递设计意图，并在实际制造中起到指导作用。

为了帮助大家更好地复习机械制图知识，本文汇总了一些优质的机械制图复习资料，希望对大家的复习工作有所帮助。

二、图纸标准在学习机械制图之前，了解图纸标准是非常重要的。

下面是一些常用的图纸标准：1.GB/T 1182-1997：零件表面粗糙度标准2.GB/T 1804-2000：公差规定与公差等级3.GB/T 1299-2000：钢铁材料牌号表示方法4.GB/T 1800.1-2009：工程制图尺寸标准5.GB/T 1800.2-2009：工程制图字形标准6.GB/T 1801-2009：工程制图投影方法7.GB/T 1802-2009：工程制图线型标准以上标准是机械制图的基础，了解并掌握这些标准对于正确理解和绘制图纸至关重要。

三、书籍推荐1.《机械制图基础教程》（ISBN: 978-7-111-47921-4）该书是机械制图的经典教材，内容全面、结构清晰，适合初学者入门。

书中详细介绍了机械制图的基本知识，包括图纸投影方法、线型标准、尺寸标注等，同时还提供了大量的习题和案例，方便读者进行巩固和实践。

2.《机械制图与CAD》（ISBN: 978-7-111-64103-2）该书介绍了机械制图与计算机辅助设计（CAD）的结合应用，主要包括CAD的基本操作、图纸绘制技巧以及CAD软件在机械制图中的应用。

书中还附有大量的实例和练习题，可供读者进行实践和巩固。

3.《机械制图与工程制图》（ISBN: 978-7-111-17706-6）该书内容涵盖了机械制图和工程制图两个方面，不仅介绍了机械制图的基本知识，还介绍了工程制图所需的相关内容。

该书以实际工程问题为背景，将理论和实践相结合，有助于读者更好地理解和应用制图知识。

四、在线课程除了书籍，还有一些优秀的在线课程可以帮助大家进行机械制图的复习。

★ 共有性 相贯线是两立体表面的共有线。
求相贯线的作图实质是找出相贯的两立体表面的 若干共有点的投影。
求相贯线的步骤
（1）判断两回转体的形状及其相对位置，分析相贯线 的形状及投影特点。
（2）选择合适的方法（利用积聚性或辅助平面），求 出相贯线上的若干共有点。一般情况下，应先求出所 有的特殊点，然后再根据需要求出若干个一般点。
b
c
正三棱锥的三面投影图
过m’作m’1’ ∥a’c’， 交s’a’于1’。
求出Ⅰ点的水平投 c” 影1。
过1作1m ∥ac，再 根据点在直线上的几 何条件，求出m 。
再根据知二求三的 方法，求出m”。（具 体步骤略)
11
圆锥表面上s取’ 点
方法一：素线法
s”
已知圆锥表面的
点M的正面投影m’, 求出M点的其它投影。
23
影响相贯线形状的因素
24
补全主视图
●
●
●
●
●
●
●
●
●
● ●
● ●
●
●
● ●
● ●
★ 外形交线
◆ 两外表面相贯 ◆ 一内表面和一外表面相贯
★ 内形交线
◆ 两内表面相贯
圆柱与圆锥相贯 ☆ 辅助平面法： 根据三面共点的原理，利用辅助平面求出两回转体 表面上的若干共有点，从而画出相贯线的投影。
☆ 作图步骤： ◆ 作辅助平面与相贯的两立体相交 ◆ 分别求出辅助平面与相贯的两立体表面的交线 ◆ 求出交线的交点（即相贯线上的点）
4. 画剖视图的注意事项
① 剖切平面的选择：通过机件的对称面或轴线且
平行或垂直于投影面。
② 剖切是一种假想，其它视图仍应完整画出，并

第二章 投影法与几何元素的投影
一、点的投影
点的投影及投影规律；
aa′⊥ox,a′a″⊥oz,aax= a″az
二、 直线的投影 直线相对投影面的位置及其投影特性
1 投影面倾斜线 ---缩小投影 2 投影面垂直线 ---积聚一点 3 投影面平行线 ---反映实长
求倾斜线的实长及其对投影面的倾角 A B-a b-- ZB-ZA---- α A B-a′b′-YB-YA---- β A B-a″b″-XB-XA---- γ
10、累了，让心吹吹风；伤了，让梦醒一醒；痛了，让脚步停一停。坎坷路途，给身边一份温暖；风雨人生，给自己一个微笑。1、把自己喜欢的生活，活成别 人羡慕的样子！有梦别怕痛，想赢别喊停！
一、你选准了一个方向，就只管上路，不要回头。机遇就像闪电，只有快速果断才能将它捕获。立即行动是所有成功人士共同的特质。如果你有什么好的想法 ，那就立即行动吧；如果你遇到了一个好的机遇，那就立即行动。
8、完成△ABC的正面投影(DC是属 于△ABC的侧垂线)。
8、完成△ABC的正面投影(AD是属 于△ABC的侧垂线)。
9.已知三角形ABC为铅垂面和正面投影 △a'b'c'，并知其与V面的倾角β=30°,求三
角形ABC的另外两个投影。
9.已知三角形ABC为铅垂面和正面投影 △a'b'c'，并知其与V面的倾角β=30°,求三
28) 图样中的尺寸,以mm 为单位时, 不需标注单位。图样中所标注的尺寸, 为该图样所示机件的最后完工尺寸。
二、判断题 1.判断两直线的相对位置。
交叉
相交
相交
交叉
交 2叉 .判断两直相线交的相对相交位置。 交叉
交叉
相交

大一机械制图考试必背知识点机械制图是一门重要的工程基础课程，对于机械工程专业的学生来说，它是必不可少的。

在大一学期末的机械制图考试中，往往需要掌握一些基本的知识点，以便能够应对各种题型。

以下是一些大一机械制图考试必背的知识点，希望对同学们有所帮助。

1.纸张规格与图幅尺寸纸张规格是制图时使用的纸张的大小，通常使用A、B、C等级别表示。

而图幅尺寸是指图纸上实际绘制图形的区域大小。

在制图时，需要根据纸张规格和图幅尺寸来确定图纸的比例尺。

2.基本符号与画法在机械制图中，有一些基本符号和画法是必须熟悉掌握的。

例如，直线、圆弧、圆、椭圆等的画法，以及箭头的画法等。

这些基本符号和画法可以帮助我们准确地绘制出各种机械构件的图形。

3.常见投影方法投影是机械制图中非常重要的一个环节。

常见的投影方法包括正投影和斜投影。

在正投影中，可以根据不同的视角来确定物体的图形。

而在斜投影中，则需要借助于投影线的角度和长度来确定物体的图形。

4.常用视图的画法在机械制图中，我们经常需要绘制物体的主视图、俯视图和侧视图等。

这些视图能够帮助我们全面地了解物体的形状和结构。

因此，在考试中，我们需要掌握绘制这些视图的画法，并且要注意其比例关系和对称性。

5.尺寸标注与公差尺寸标注是制图中必不可少的一部分。

它能够告诉我们物体各个部分的尺寸大小。

在标注尺寸时，需要注意选择适当的字体和字号，并且要保证标注的清晰可读。

此外，公差在机械制图中也是非常重要的一个概念，它能够告诉我们物体的精度要求和加工容差。

6.剖视图与断面图在机械制图中，我们有时需要展示物体的内部结构，这时可以使用剖视图或断面图来实现。

剖视图是将物体从某个方向切割，并展示其内部结构的一种方法。

而断面图则是通过截取物体的一部分，并展示其内部构造的一种方法。

掌握这些技巧可以帮助我们更加清晰地了解物体的构造和功能。

7.螺纹与齿轮的绘制作为机械工程中常见的零部件，螺纹和齿轮的绘制是机械制图考试中的重要部分。

机械制图基础知识(期末复习资料)1.标注尺寸的三要素是尺寸界限、尺寸线、尺寸数字。

2.按剖切范围的大小来分，剖视图可分为全剖视图、半剖视图、局部剖视图三种。

3.图样中的图形只能表达零件的结构形状，零件的真实大小应以图样上所标的尺寸为依据。

4。

螺纹的五要素是螺纹牙型,直径，螺距，导程，线数，旋向。

只有当内、外罗纹的牙型,直径,螺距，线数，旋向一致时，他们才能互相旋合。

螺纹牙型：（粗牙螺纹,细牙螺纹，梯形螺纹，特殊螺纹)螺距:螺纹相邻两牙在中经线上对应两点间的轴向距离螺程：同一条螺旋线上两牙在径线上对应两点间的轴向距离5.螺纹的牙型、直径、螺距都符合国家标准规定的称为标准螺纹；牙型不符合国家标准的称为非标准螺纹；牙型符合国家标准,但直径、螺距不符合国家标准的称为特殊螺纹。

6。

外螺纹的规定画法是：大径用＿d＿＿＿表示，小径用＿d1＿表示,终止线用粗实线表示。

7.在剖视图中,内螺纹的大径用＿D＿＿＿表示,小径用＿D1＿＿＿表示,终止线用粗实线表示。

不可见螺纹孔，其大径、小径和终止线都用粗实线表示.8.常见的螺纹联接形式有螺栓连接、双头螺柱连接和螺钉连接.9。

常用键的种类有普通平键、半圆键、钩头楔键、花键。

10.圆柱齿轮按齿轮的方向可分为直齿、斜齿和人字齿。

11.齿轮轮齿部分的规定画法是：齿顶圆用粗实线绘制；分度圆用细点划线绘制；齿根圆用细实线绘制，也可省略不画。

在剖视图中，齿根圆用粗实线绘制。

12。

当零件所有表面具有相同的表面粗糙度要求时,可在图样右上角统一标注；当零件表面的大部分粗糙度相同时,可将相同的粗糙度代号标注在右上角,并在前面加注其余两字。

13.一张完整的装配图应具有下列四部分内容；①一组视图；②必要尺寸；③技术要求；④零件序号和明细栏。

14。

装配图中的尺寸种类有①规格尺寸②装配尺寸③安装尺寸④外形尺寸⑤其它重要尺寸。

15。

导程S和螺距P的关系是___S=nP_____。

16。

符号表示该表面是用___不去除材料的___________方法获得的.17。

例：正垂面ABC与H面的夹角为45°，已知其水平投影 及顶点B的正面投影，求△ABC的正面投影及侧面 投影。
c
a b
●
c
a
45°
b
a c
b
2.4.3 平面上的直线和点
1. 平面上取直线
（1）若一直线过平面上的两点，则此直线必在该平面内。 （2）若一直线过平面上的一点且平行于该平面上的另一直线， 则此直线在该平面内。
1.斜度
斜度是指一直线(或平面)对另一直线(或平面)的倾 斜程度。
斜度的大小通常以斜边(或斜面)的高与底边长的比 值1：n来表示，并加注斜度符号“∠ ”或 “ ”。
1.3.3. 1.3.3.斜度和锥度 斜度和锥度
斜度的画法和标注
1 : 5
1 : 5 C
B
10
10
1 A 5 40 O
40
2.3.3. 1.3.3.斜度和锥度 斜度和锥度
第二章 投影法和点、直线、 平面的投影
2.2.2点在三面体系中的投影 1、投影轴
三投影面体系的建立： V面：正立的投影面； H面：水平的投影面； W面：侧立的投影面；
X 轴 ——V 与 H 面的交线，代表 长度方向； Y 轴 ——H 与 W 面的交线，代表 宽度方向； Z 轴 ——V 与 W 面的交线，代表 高度方向； 三根投影轴互相垂直，其交点 称为原点O。
Z
B
o c b
b"
W c" a"
Y
a"
YW
A
a
点分线段成定比
YH
AC:CB=ac:cb=a′c′:c′b′ =a″c″:c″b″
2.3.4
两直线的相对位置
空间两直线的相对位置可分为：

机械制图总复习绪论1.图样：在工程技术中,为了准确地表达机械、仪器、建筑物等的形状、结构和大小,根据投影原理、国家标准和有关规定画出的图,叫做图样。

第一章：制图基本知识1.图纸的幅面1 图纸的幅面包括基本幅面和加长幅面。

2 基本幅面有A0、A1、A2、A3、A4五种。

3 加长幅面的尺寸由基本幅面的短边或整数倍增加后得出。

2.图框格式和尺寸1 在图样上必须用粗实线画出图框。

2 图框格式有：留装订边和不留装订边两种格式。

3 同一产品的所有图样均应采用同一种格式。

4 不留装订边的图纸,其四周边框的宽度相等,留装订边的图纸,其装订边的宽度一律为25mm。

3.为了使图样复制和缩微摄影时定位方便,应在图纸各边长的中点处分别画出对中符号。

必要时,可使标题栏位于右上角。

同时为了明确绘图和看图方向,在图纸下边对中符号处画一个方向符号。

方向符号是一个用细实线绘制的等边三角形。

4.标题栏一般应位于图纸的右下角,标题栏中的文字方向为看图方向。

5.比例1 比例是指图样中图形与其实物相应要素的线性尺寸之比。

2 比例分为：原值比例,缩小比例,放大比例。

3 原值比例表示图与实物的大小相同,放大比例表示图比实物大,缩小比例表示图比实物小。

4 优先采用的放大比例：2：1、5：1、1×10n：1、2×10n：1、5×10n：1。

5 优先采用的缩小比例：1：2、1：5、1：1×10n、1:1×10n、1：1×10n。

6 绘图时尽可能采用原值比例。

根据表达对象的特点,也可选用放大或缩小比例。

选用比例的原则是有利于图形的最佳表达效果和图面的有效利用。

不论采用何种比例,图样中所注的尺寸数值都是所表达对象的真实大小,与图形比例无关。

7 比例一般应标注在标题栏中的比例栏内。

必要时,可在视图名称的下方标注比例,如、、。

6.字体的基本要求:1 图样中书写字体必须做到：字体工整、笔画清楚、间隔均匀、排列整齐。

27
二.表面粗糙度的代号、符号及其标注
1.表面粗糙度的图形符号
符
号
意义及说明
基本符号，表示表面可用任何方法获得
基本符号加一短画，表示表面是用去除材 料的方法获得。如车、铣、钻、磨、抛光、 腐蚀、电火花加工等。
基本符号加一小圆，表示表面是用不去除 材料方法获得。如铸 、锻、冲压、热轧、冷 轧、粉末治金等。
30
公称尺寸 40
2 标准公差和基本偏差
标准公差
基本偏差
0
+
—
0 基本偏差
标准公差
公称尺寸
⑴ 标准公差 确定公差带的大小。 国家标准共规定了20个等级。即IT01、IT0、IT1—IT18， 从IT01至IT18等级依次降低。 (P303）(表9-3)。
⑵ 基本偏差 用以确定公差带相对于零线的位置。
16
B、凹坑 剖切面通过回转体凹坑的轴线，凹坑应按剖视绘制。
2.当剖切面通过非圆孔 会导致出现完全分离的 两个断面时，这些结构 亦应按剖视绘制。
17
⒈ 外螺纹画法
大径线画粗实线
倒角圆不画
小径线画细实线 且画到倒角内
螺纹终止线
小径圆约画3/4圈
小径≈0.85d 画粗实线
⒉ 内螺纹画法
大径线画细实线
•上下极限偏差由标准公差和基本偏差确定。
31
2）装配图标注形式为：
孔的公差带代号
公称尺寸—————————————
轴的公差带代号
40
H7 n6
或40F7/h6
1)采用基孔制配合时，分子
代号为基准孔代号H。
30
H8 f7
2)采用基轴制配合时，分母代号 为基准轴代号h。
40

机械制图复习资料一、填空题（每小题6分，共30分）1、一条直线与V面平行、与H面、W面倾斜，这条直线是正平线。

侧平面在W面上的投影反映实形。

2、配合尺寸为①42H7/g6 ,表示轴、孔配合的基本尺寸为42 毫米，此配合为基孔制的配合。

孔的公差等级为7__, 基本偏差值为_0_。

轴的基本偏差代号为J6_。

3、零件图的内容有：（1）一组完整的视图，包括剖视和断面；（2）完整的尺寸；（3）技术要求；（4）标题也。

—4、装配图一般应标注以下尺寸：规 ________5、表面粗糙度的含义是：把力__________二、简答题（每小题15分，共30分）1、轮盘类零件一般用在什么地方？有什么作用？请写出这类零件的表达方案。

答：轮盘类零件可包括手轮、胶带轮、端盖、盘座等。

轮一般用来传递动力和扭矩，盘主要起支承、轴向定位及密封作用。

表达方案：1、轮盘类零件主要是在车床上加工，所以应按照形状特征和加工位置选择主视图，轴向横放；对有些不以车床加工为主的零件可按形状特征和工作位置确定。

2轮盘类零件一般需要两个主视图。

3、轮盘类零件的其他结构形状，如轮辐可用移出断面或放大断面表示。

4、根据轮盘类零件的结构特点（空心的），各个视图具有对称平面时，可作半剖视；无对称平面时，可作全剖视。

2、轮盘类零件的技术要求是什么？答：1、有配合的内、外表面粗糙度参数值较小；起轴向定位的端面，表面粗糙度参数值也较小。

2、有配合的而空和轴的尺寸公差较小；与其他运动零件相接触的表面应有不平行度、不垂直度的要求。

三、综合制图题，看懂装配图，拆画夹套（2号零件）的零件图。

（40 分）要求：（注意：仔细画好第三页的图片，否则不及格）1、用适当的表达方法，按 1 : 1拆画出夹套（2号零件）的零件图；2、把装配图上与该零件有关的尺寸标注到零件图中；3、在零件图中标注指定表面的表面粗糙度：？48f6圆柱面的Ra值为1.6，右端面的Ra值为6.3。

1 / 3*■7H J4-*t£c—■■~-*l-亠-*-«S7*■-»v-■■—SL■■g2 / 3（注：范文素材和资料部分来自网络，供参考。

机械制图大一复习知识点一、引言机械制图是机械工程专业的基础课程之一，它是机械设计和制造的重要工具。

为了帮助大一学生巩固和回顾机械制图的相关知识，本文将总结大一机械制图课程的重点知识点，帮助大家在复习中更好地理解和掌握这门课程。

二、基本概念1. 机械制图的定义：机械制图是指利用图形来表示机械产品、零件和装配的形状、尺寸、位置、间隙等要求的一种表达方法。

2. 图样和图纸的区别：图样是指在制造过程中直接参考的图，通常是放大比例的简化图；图纸则是按一定比例绘制的为了传递信息的图。

3. 图纸的尺寸：图纸上用标准尺寸表示实物尺寸的比例关系，常见的尺寸比例有1:1、1:2、1:5等。

三、图纸的常用符号和标识1. 尺寸标注：用尺寸标注表示零件的尺寸，并标明公差范围，常用的标注方法有直线标注法、基准尺寸标注法等。

2. 线性标识：通过不同线型和线宽表示零件的形状和表面质量要求，如实线表示轴线，粗实线表示切割边。

3. 曲线标识：用不同曲线符号表示曲线形状，如圆弧、椭圆等。

4. 部件标识：用不同的符号、简化图形或文字表示零件的种类和材料，如用字母标识材料种类，用数字表示零件号。

5. 螺纹标识：用螺纹符号表示螺纹类型、螺纹方向和螺纹参数，如M8×1.25表示直径为8mm，螺距为1.25mm的公制内螺纹。

四、投影方法1. 正交投影：将三维物体投影成平行于相互垂直的三个坐标面上的二维图形，包括主视图、俯视图和左视图。

2. 空间几何关系：通过正交投影确定物体的尺寸、形状、位置等几何关系。

3. 轴测投影：以轴线为基准线，将三维物体投影到平行于轴线的平面上，常见的有等轴测投影、斜二测投影等。

五、剖视图和断面图1. 剖视图：通过剖切替代法显示零件内部结构和细节，常见的有半剖视图、全剖视图等。

2. 断面图：在零件上切割截面，用来显示零件内部结构或特定位置上的形状和尺寸。

六、常用的图样1. 图线样式：包括实线、虚线、点线等，用以表示不同的对象和尺寸关系。

国家开放大学机械制图期末考试复习资料(部分)【单选题】对于端面全跳动公差，下列论述正确的有()。

【答案】CA.属于形状公差B.不属于位置公差C.属于跳动公差D.与平行度控制效果相同【单选题】图纸中，物体的不可见轮廓线用()表示。

【答案】BA.实线B.虚线C.点化线D.细实线【单选题】俯视图在主视图的()。

【答案】AA.正下方B.斜下方C.正左方D.正右方【单选题】图纸比例4:1是()。

A.放大比例B.缩小比例C.原值比例D.实际比例【单选题】形位公差中，如果公差带为圆形或圆柱形，公差值前加注()。

【答案】AA.B.SC.0D.R【单选题】形位公差中的公差值是以()为单位的。

【答案】CA.厘米B.分米C.毫米D.微米【单选题】半剖视图由一半外形，一半内形拼凑而成，中间以()分界。

【答案】BA.虚线B.点化线C.直线D. 曲线【单选题】在螺纹标注中， M 表示()。

【答案】AA.普通螺纹B.梯形螺纹C.锯齿形螺纹D.非标准螺纹【单选题】局部视图的范围用()表示。

【答案】BA.直线B.波浪线C.双曲线D.椭圆【单选题】在垂直于螺纹轴线的视图中，表示小径的细实线圆画约()圈。

【答案】BA. 1/2B.3/4C.2/3D.1【单选题】制图中，外螺纹大径用()表示。

【答案】AA.粗实线B.细实线C.细点化线D.虚线【单选题】尺寸标注中，符号t 表示()。

【答案】BA.球直径B.厚度C.深度D.45 度倒角【单选题】尺寸标注中，粗糙度的单位是()。

【答案】DA.分米B.厘米C.毫米D.微米【单选题】三视图不包括()。

【答案】DA.主视图B.俯视图C.左视图D.右视图【单选题】形位公差在标注时，基准标注首选是()。

【答案】CA.BB.CC.AD.I【单选题】机械行业标准的表示符号是以下哪种()。

【答案】AA.GBB.JBC.QBD.NY【单选题】标准图纸的基本幅面有()。

【答案】CA.3种C.5种D.4种【单选题】半径为30的圆球标注方法为()。

大学机械制图复习题资料练习题及答案为（易错题解析）-一、填空题（每空1分）第十章零件图练习题1. 允许尺寸变动的两个极限值称为极限尺寸。

2. 形状和位置公差简称为形位公差3. 主视图的投影方向应该能够反映零件的主要形状特征。

尺寸4. 配合有基孔制和基轴制两种基准制。

配合分成间隙配合、过渡配合和间隙配合三类。

5. 公差带是由标准公差和基本偏差两个要素组成。

基本偏差确定公差带位置，标准公差确定公差带大小。

6. 极限与配合在零件图上的标注，其中一种形式是在孔或轴的基本尺寸后面注出基本偏差代号和公差等级，这种形式用于大批量生产的零件图上。

第二种形式是在孔或轴的基本尺寸后面，注出偏差值，这种形式用于小批量或单件生产的零件图上。

第三种是在孔或轴的基本尺寸后面，既注出基本偏差代号和公差等级，又同时注出上、下偏差数值，这种形式用于产品转产较频繁的零件图上。

7. 形位公差的框格用细实线绘制，分成两格或多格。

8. 按作用不同，可将基准分为设计基准和工艺基准。

9. 基孔制的孔（基准孔）的基本偏差代号用 H 符号表示，其基本偏差值为下偏差0。

基轴制的轴（基准轴）的基本偏差代号用 h 符号表示，其基本偏差值为上偏差0。

10. 基本偏差是决定公差带相对零线位置的上偏差或下偏差。

11. 外螺纹的规定画法是：大径用粗实线表示；小径用细实线表示；终止线用粗实线表示。

12. 当被连接零件之一较厚，不允许被钻成通孔时，可采用螺柱连接。

13. 剖切平面通过轴和键的轴线或对称面，轴和键均按不剖形式画出，键的顶面和轮毂键槽的底面有间隙，应画两条线。

14. Tr40×14(P7)LH-8e-L的含义梯形螺纹，公称直径40，双线螺纹，螺距14mm，导程7mm，左旋，公差带代号8e，外螺纹，长旋合长度15. 模数大，齿距大，齿厚、齿高也随之增大，因而齿轮的承载能力增大。

16. 螺纹的旋向有左旋和右旋两种，工程上常用右旋螺纹。

17. 单个圆柱齿轮的剖视图中，当剖切平面通过齿轮的轴线时，轮齿一律按不剖绘制，齿根线画成粗实线。

【考试题型】第一部分（40分）：填空、选择第二部分（5~6分）：简答题第三部分（10分）：改错第四部分（10分）：读图回答问题第五部分（20+分）：读和表达零件图【考点总结】（按照题型顺序排列）一、填空、选择1、常用螺纹紧固件、螺纹要素、螺纹代号、标准及识读常用螺纹紧固件：螺栓、螺钉、螺柱、螺母、垫圈等。

制在圆柱体外表面上的螺纹叫外螺纹。

制在圆柱体内表面上的螺纹叫内螺纹。

1.螺纹的要素1)螺纹的牙型常见的有：三角形、梯形、锯齿形2)螺纹的大径和小径大径：与外螺纹牙顶或内螺纹牙底相切的假想圆柱面的直径。

D、d小径：与外螺纹牙底或内螺纹牙顶相切的假想圆柱面的直径。

D1、d13)螺纹的线数n单线，多线4)螺距P和导程L螺纹上相邻两牙在中径线上对应两点之间的轴向距离P称为螺距。

同一条螺纹上相邻两牙在中径线上对应两点之间的轴向距离L称为导程。

5)螺纹的旋向左旋，右旋【注：只有牙型、直径、螺距、线数和旋向均相同的内外螺纹，才能相互旋合。

】2.螺纹的结构1）螺纹的未端2）螺纹的收尾和退刀槽3）螺纹的种类4）常用的几种螺纹的特征代号及用途3.螺纹的规定画法1)牙顶用粗实线表示(外螺纹的大径线，内螺纹的小径线)。

2)牙底用细实线表示(外螺纹的小径线，内螺纹的大径线)。

3)在投影为圆的视图上，表示牙底的细实线圆只画约3/4圈。

4)螺纹终止线用粗实线表示。

5)不管是内螺纹还是外螺纹，其剖视图或断面图上的剖面线都必须画到粗实线。

6)当需要表示螺纹收尾时，螺尾部分的牙底线与轴线成30°。

【外螺纹画法】【内螺纹画法】【在螺纹的规定画法中，要抓住三条线。

】牙顶——粗实线表示(用手摸得着的直径)牙底——细实线表示(用手摸不着的直径)螺纹终止线——粗实线表示注意剖视图中剖面线的画法【螺纹标注的目的主要是把螺纹的类型和参数标注出来。

尺寸界线要从大径引出。

】4.螺纹局部结构的画法与标注1）倒角2）退刀槽3）螺纹收尾5.螺纹牙型的表示方法（了解）1）重合画法2）移出局部放大画法3）局部剖视6.螺纹旋合的画法【螺纹旋合画图要点】➢外螺纹与内螺纹大径线和大径线对齐；小径线和小径线对齐。
