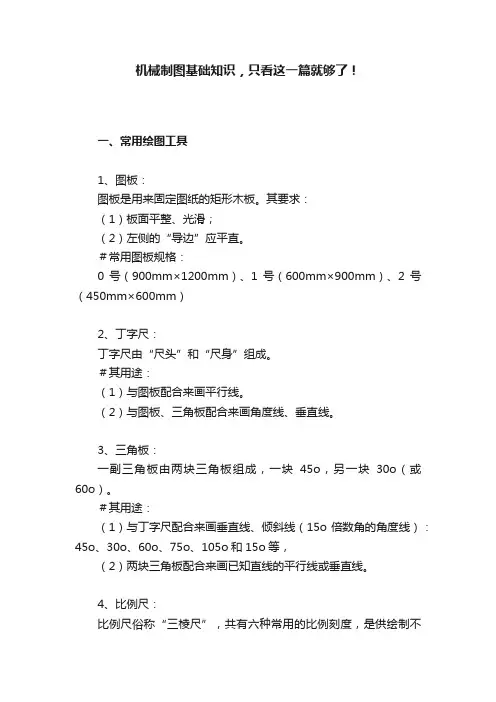

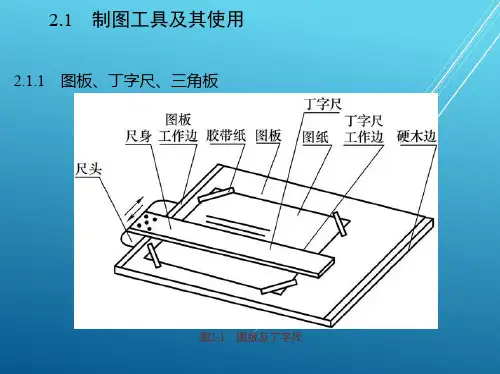

机械制图基础知识，只看这一篇就够了！一、常用绘图工具1、图板：图板是用来固定图纸的矩形木板。
其要求：（1）板面平整、光滑；（2）左侧的“导边”应平直。
＃常用图板规格：0号（900mm×1200mm）、1号（600mm×900mm）、2号（450mm×600mm）2、丁字尺：丁字尺由“尺头”和“尺身”组成。
＃其用途：（1）与图板配合来画平行线。
（2）与图板、三角板配合来画角度线、垂直线。
3、三角板：一副三角板由两块三角板组成，一块45o，另一块30o（或60o）。
＃其用途：（1）与丁字尺配合来画垂直线、倾斜线（15o倍数角的角度线）：45o、30o、60o、75o、105o和15o等，（2）两块三角板配合来画已知直线的平行线或垂直线。
4、比例尺：比例尺俗称“三棱尺”，共有六种常用的比例刻度，是供绘制不同尺寸比例的图形所用的。
注意：比例尺不能当作直尺来画线使用，只能用于量取不同比例的尺寸。
5、曲线板：曲线板是用于绘制不规则的非圆曲线的工具（可正、反两面使用）。
其使用方法：（1）至少保证4个点（或4个以上的点）与曲线板的边缘相吻合，才能连接这4个点（或4个以上的点）。
（2）两段之间应有重复。
二、常用的绘图用品1、铅笔：铅笔分：硬、中、软三种。
其标号有：6H、5H、4H、3H、2H、H、HB、B、2B、3B、4B、5B、6B共13种。
其中：6H为最硬，HB 为中等硬度，6B为最软。
铅笔的选择与使用：（1）绘制底稿时，应使用H或2H铅笔，并削成尖锐的圆锥形；（2）绘制图形时，应使用B或HB铅笔，并削成四棱柱形（扁铲形）。
（3）铅笔应从没有标号的一端开始使用，以便保留铅笔的软硬标号。
2、绘图纸：绘图纸有正、反面之分，绘图时，应选用正面画图。
其识别方法：用橡皮擦拭几下，不易起毛的一面就是正面，或采用观察法，反光较亮的一面就是正面。
三、常用绘图仪器1、分规：分规是用来截取尺寸、等分线段或圆周的工具。
