计量器具培训教材(1)

量具使用方法培训教材第一章量具的概述一、按用途分类：1、标准计量器具：是指测量时体现标准的测量器具，通常用来校对和调整其它计量器具，或作为标准量与补测几何量进行比较。

如线纹尺、量块、多面棱等。

2、通用计量器具：指通用性大、可用来测量某一范围内各种尺寸，并能获得具体读数值的计量器具。

如千分尺、千分表、测长仪等。

3、专用计量器具：是指用于专门测量某种或某个特定几何量的计量器具。

如量规、圆度仪等。

二、我司目前常用的长度计量器具1、钢直尺、卷尺2、游标卡尺3、千分尺4、杠杆内径千（百）分表第二章 量具的使用方法第一节 钢直尺 卷尺一、 钢直尺：是最简单的长度量具，主要用于测量长度尺寸，它的测量结果不太准确。

1、规格：150 300 500 1000 mm 等四种2、分度值：1mm3、主要使用场合：对测量精度要求不高的零件。

二、 卷尺第二节 游标卡尺一、 种类：游标卡尺、高度游标卡尺、深度游标卡尺、游标量角尺（万能角度尺）和齿厚游标卡尺等。

二、 应用范围：测量零件的外径、内径、长度、宽度、厚度、高度、深度、角度及齿轮的齿厚等。

三、 游标卡尺的结构型式：1、带用刀口形的上下量爪和带有深度尺的型式。

2、带用内外测量面的下量爪和带有刀口形的上量爪的型式。

3、带有内外测量面的下量爪的型式。

四、 游标卡尺的结构五、 游标卡尺读数方法：游标零线左边的主尺刻线读数（大于1mm ），而比1mm 小的小数部份，可借助游标读数机构读出。

主尺读数+游标读数=所测值 六、 使用方法及步骤1、使用前的校准检查2、测量零件：先把游标卡尺活动量爪张开把零件贴靠在固定的量爪上，然后长动活动量爪，用轻微的压力使活动量爪慢慢靠近零件，有微调螺母应使用微调螺母。

游标与被测零件接触时，不允许过分地施加压力，所用压力仅仅使两量爪恰好能接触零件表面就行，零件能在量爪间自由滑动。

3、读数.顺口溜量爪贴合无间隙，主尺游标两结零。

尺框活动能自如，不松不紧不摇晃。

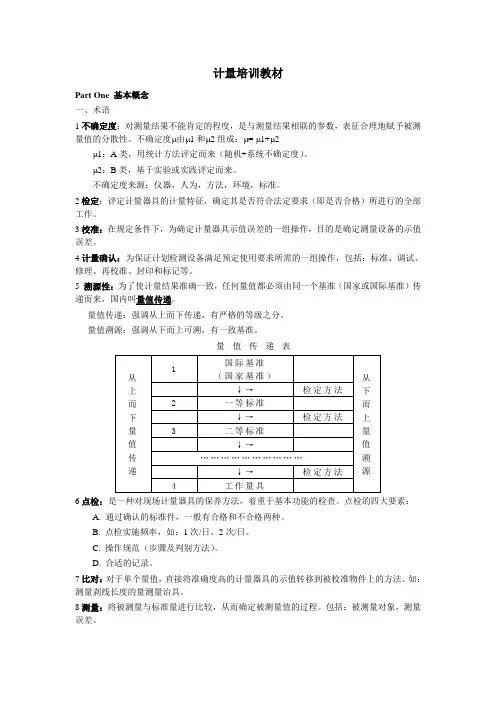

计量培训教材Part One 基本概念一、术语1不确定度：对测量结果不能肯定的程度，是与测量结果相联的参数，表征合理地赋予被测量值的分散性。

不确定度μ由μ1和μ2组成：μ= μ1+μ2μ1：A类，用统计方法评定而来（随机+系统不确定度）。

μ2：B类，基于实验或实践评定而来。

不确定度来源：仪器，人为，方法，环境，标准。

2检定：评定计量器具的计量特征，确定其是否符合法定要求（即是否合格）所进行的全部工作。

3校准：在规定条件下，为确定计量器具示值误差的一组操作，目的是确定测量设备的示值误差。

4计量确认：为保证计划检测设备满足预定使用要求所需的一组操作，包括：标准、调试、修理、再校准、封印和标记等。

5 溯源性：为了使计量结果准确一致，任何量值都必须由同一个基准（国家或国际基准）传递而来，国内叫量值传递。

量值传递：强调从上而下传递，有严格的等级之分。

量值溯源：强调从下而上可溯，有一致基准。

量值传递表6点检：是一种对现场计量器具的保养方法，着重于基本功能的检查。

点检的四大要素：A. 通过确认的标准件，一般有合格和不合格两种。

B. 点检实施频率，如：1次/日、2次/日。

C. 操作规范（步骤及判别方法）。

D. 合适的记录。

7比对：对于单个量值，直接将准确度高的计量器具的示值转移到被校准物件上的方法。

如：测量剥线长度的量测量治具。

8测量：将被测量与标准量进行比较，从而确定被测量值的过程。

包括：被测量对象，测量误差。

9量值：带有计量单位的数据表示。

10测量器具：测量仪器和测量工具的总称。

11分度值：测量器具小刻线间距所代表的量值。

12测量范围：测量器具所能测量的最大值与最小值的范围。

13灵敏度：对被测量变化的反应能力。

14量规仪器：凡直接或间接从事量测、分析、校正、检验、测试等作业的设备的统称。

二、测量理论1测量的基本要求：将测量误差控制在允许限度内，以保证测量准确度。

1 M：是光在真空中1/299792458秒的时间内所进行的路程。

第一章概述1.1 概述量块是一种端面长度标准。

通过对计量仪器、量具和量规等示值误差检定等方式，使机械加工中各种制成品的尺寸溯源到长度基准。

量块的外形如图1-1-1、图1-1-2、图1-1-3所示。

图中，上和下表示测量面；前、后、左、右分别表示侧面。

每个量块都有两个测量面和四个侧面。

标称长度不大于5.5mm的量块，代表其标称长度的数码刻印在上测量面上，与其相背的为下测量面。

标称长度大于5.5mm的量块，代表其标称长度的数码刻印在面积较大的一个侧面上。

当此侧面顺向面对观察者放置(如图1-1-3)时，其右边的一面图 1 -1-1 图1-1-2为上测量面，左边的一面为下测量面。

图1-1-3量块主要以其长度的测量不确定度分等，以量块长度的偏差分级，同时量块各等、级对量块长度变动量和其它性能也有相应要求。

1.2 范围JJG146-2003《量块》检定规程适用于标称长度从0.5mm到1000mm，1等到5等，K级和0级到3级量块的首次检定和后续检定。

第二章 量块的主要计量特性2、术语2.1 量块用耐磨材料制造，横截面为矩形，并具有一对相互平行测量面的实物量具。

量块的测量面可以和另一量块的测量面相研合而组合使用，也可以和具有类似表面质量的辅助体表面相研合而用于量块长度的测量。

2.2 量块的长度l量块一个测量面上的任意点到与其相对的另一测量面相研合的辅助体表面之间的垂直距离。

辅助体的材料和表面质量应与量块相同，见图2-2-1。

注：1 量块任意点不包括距测量面边缘为0.8mm 区域内的点。

2 量块长度包括单面研合的影响。

3 量块长度l 是由数值和长度单位构成的物理量。

2.3 量块的中心长度c l对应于量块未研合测量面中心点的量块长度，见图2-2-1。

2.4 量块的标称长度n l标记在量块上，用以表明其与主单位(m)之间关系的量值。

也称为量块长度的示值。

2.5 任意点的量块长度偏差e任意点的量块长度与标称长度的代数差，即n l l e -=2.6 量块的长度变动量v量块测量面上任意点中的最大长度m ax l 与最小长度min l 之差，见图2-2-2。

计量基础知识及计量器具的管理培训教材一、计量基础知识：1、计量的定义：实现单位统一，量值准确可靠的活动。

(注:单位是指国际单位制单位、国家统一的计量单位。

)国际单位制单位：长度米 m 质量千克 kg 时间秒 s 电流安 A 热力学温度开尔文 K 物质的量摩尔 mol 发光强度坎德拉 cd量值：一般由一个数乘以测量单位所表示的特定量的大小。

CMC 国家强制的生产计量器具的标识，可以用来识别计量器具。

2、什么是计量器具？定义：单独地或连同辅助设备一起用以进行测量的器具。

3、计量器具的分类非常广泛目前我公司主要有:电学、长度、力学、温度、衡器等几大类。

4、计量器具的选用：技术和经济，即技术上先进可行，经济上合理。

技术性评价可分为以下几个方面：a、技术性能:（精度、功能及效率等）满足生产过程要求和达到质量控制要求。

b、可靠性：设备稳定性。

c、可维修性：便于检查、维修，零配件通用化和标准化程度高。

d、灵活性：设备适应性、通用性和配套性，能用于多种检测，易于其它设备配套。

e、安全性：不会对操作者造成伤害，不会或很少产生废气和烟尘，尽量选用环保型。

f、低耗能：节能g、其它：操作方便、交货期、售后等。

设备经济性评价是指不仅要考虑设备的价格，还要关注后续的维修、维护及消耗品。

5、检定和校准检定：为了评定计量器具的计量特性（准确度、稳定度、灵敏度等），确定其是否符合法定要求所进行的全部工作。

就是按照计量检定规程的检定步骤，确定计量器具是否符合规定的技术要求，出具证书或加盖检定印记等。

校准：是在规定条件下，为确定计量器具示值误差的一组操作，以便调整仪器或对示值加以修正，校准结果可以给任何标尺上的标记赋值，也可以确定其它计量特征。

两者主要区别：a、检定是对计量器具的计量特性进行全面的评定，而校准主要是确定其示值误差；b、检定要对该器具作出合格与否的结论，具有法制性，而校准并不判断计量器具的合格与否；c、出具的证书不同。

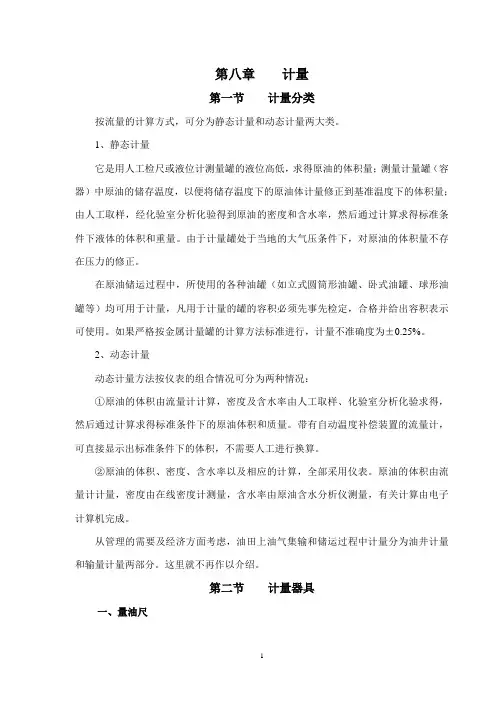

第八章计量第一节计量分类按流量的计算方式，可分为静态计量和动态计量两大类。

1、静态计量它是用人工检尺或液位计测量罐的液位高低，求得原油的体积量；测量计量罐（容器）中原油的储存温度，以便将储存温度下的原油体计量修正到基准温度下的体积量；由人工取样，经化验室分析化验得到原油的密度和含水率，然后通过计算求得标准条件下液体的体积和重量。

由于计量罐处于当地的大气压条件下，对原油的体积量不存在压力的修正。

在原油储运过程中，所使用的各种油罐（如立式圆筒形油罐、卧式油罐、球形油罐等）均可用于计量，凡用于计量的罐的容积必须先事先检定，合格并给出容积表示可使用。

如果严格按金属计量罐的计算方法标准进行，计量不准确度为±0.25%。

2、动态计量动态计量方法按仪表的组合情况可分为两种情况：①原油的体积由流量计计算，密度及含水率由人工取样、化验室分析化验求得，然后通过计算求得标准条件下的原油体积和质量。

带有自动温度补偿装置的流量计，可直接显示出标准条件下的体积，不需要人工进行换算。

②原油的体积、密度、含水率以及相应的计算，全部采用仪表。

原油的体积由流量计计量，密度由在线密度计测量，含水率由原油含水分析仪测量，有关计算由电子计算机完成。

从管理的需要及经济方面考虑，油田上油气集输和储运过程中计量分为油井计量和输量计量两部分。

这里就不再作以介绍。

第二节计量器具一、量油尺量油尺的结构：量油尺是用于测量容器内油品高度或空间高度的专用尺。

量油尺由尺砣、尺架、尺带挂钩、手柄等部件组成。

使用量油尺前，应注意检查量油尺是否合格，使用中的量油尺必须符合以下规定：1、尺带不许扭折、弯曲及铆接2、刻度线、数字应清晰；3、尺砣尖部无损坏；4、有检定周期内的修正值表；56、量油尺使用后应擦净，收卷好，放在固定的尺架上；7、油品交接计量使用的量油尺检定周期最长不超过六个月。

二、温度计温度计是利用某些物理性质随温度变化而变化的特性制成的。

我们最常用的是玻璃液体温度计，它是利用感温液体在透明玻璃感温泡和毛细管内的热膨胀作用来测量温度的。

计量器具使用培训教材目录第一章钢直尺、内外卡钳及塞尺 (3)一钢直尺 (3)二内外卡钳 (3)三塞尺 (6)第二章游标读数量具 (8)一游标卡尺的结构型式 (8)二游标卡尺的读数原理与读数方法 (9)三游标卡尺的测量精度 (11)四游标卡尺的使用方法 (12)五游标卡尺应用举例 (14)六高度游标卡尺 (16)七深度游标卡尺 (16)八齿厚游标卡尺 (17)第三章螺旋测微量具 (19)一外径百分尺的结构 (19)二百分尺的工作原理与读数方法 (21)三百分尺的精度及其调整 (22)四百分尺的使用方法 (23)五百分尺的应用举例 (24)六杠杆千分尺 (25)七内径百分尺 (25)八内测百分尺 (27)九三爪内径千分尺 (27)十公法线长度千分尺 (27)十一壁厚千分尺 (28)十二板厚百分尺 (28)十三尖头千分尺 (28)十四螺纹千分尺 (29)十五深度百分尺 (29)十六数字外径百分尺 (29)第四章量块 (30)一量块的用途与精度 (30)二成套量块与量块尺寸的组合 (30)三量块附件 (31)第五章指示式量具 (33)一百分表的结构 (33)二百分表与千分表的使用方法 (33)三杠杆百分表 (37)四杠杆百分表与千分表的使用方法 (37)五内径百分表 (40)六内径百分表的使用方法 (41)第六章角度量具 (42)一万能角度尺 (42)二游标量角器 (43)三万能角尺 (44)四带表角度尺 (44)五中心规 (45)六正弦规 (45)七车刀量角台 (47)第七章水平仪 (49)一条式水平仪 (49)二框式水平仪 (50)三光学合像水平仪 (53)第八章量具的保护与保养 (55)参考文献 (56)第一章钢直尺、内外卡钳及塞尺一钢直尺钢直尺是最简单的长度量具，它的长度有150，300，500与1000 mm四种规格。

图1-1是常用的150 mm钢直尺。

.图1-1 150 mm钢直尺钢直尺用于测量零件的长度尺寸(图1-2)，它的测量结果不太准确。

（完整）量具培训资料编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（（完整）量具培训资料）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为（完整）量具培训资料的全部内容。

计量器具的结构、使用、维护保养培训资料第一章游标卡尺 (2)第二章千分尺 (6)第三章百分表内径量表 (9)第四章直角尺和万能角度尺 (14)第五章螺纹量规的使用 (17)第一章游标卡尺第一节游标卡尺的读数原理及读数方法一、游标卡尺的结构型式和规格游标卡尺是机械加工中最广泛应用的常用量具之一.它可以直接测量出各种工件的内径、外径、中心距、宽度、长度和深度等。

1.游标卡尺的结构型式游标卡尺的结构型式有Ⅰ、Ⅱ、Ⅲ、Ⅳ型四种,常用的有Ⅰ型和Ⅲ型。

Ⅰ型的游标卡尺见图3-1Ⅰ型的游标卡尺是由尺身3和游标5等部分组成。

松开紧固螺钉4即可进行测量.外测量爪1用于测量工件外径或长度、刀口内测量爪2用于测量孔径或槽宽，深度尺6用于测量工件的深度.Ⅲ型的游标卡尺见图3—2Ⅲ型的游标卡尺Ⅰ型的游标卡尺不同的是在游标8上增加了微动装置5。

旋紧螺钉4。

松开紧固螺钉2,转动螺母6,通过落杆7可微调游标的尺寸。

刀口外测量爪1用于测量沟槽直径或孔距,内外测量爪9用于测量工件的外径和内孔。

使用内外测量爪9测量内尺寸时应把卡尺的读数值加上内外测量爪的厚度尺寸b，才是被测件的实际尺寸。

除了上述几种基本结构型式外，还有带表卡尺和数显卡尺。

这些卡尺读数方便，能提高测量精确度，但制造成本较高，易损坏。

共18页第 2 页2. 游标卡尺的规格游标卡尺的规格是按量限的起止范围来定的。

常用的规格有0—125、0—150、0—200、0—300、0-500、0-1000mm等。
