曲线绳正法拨道

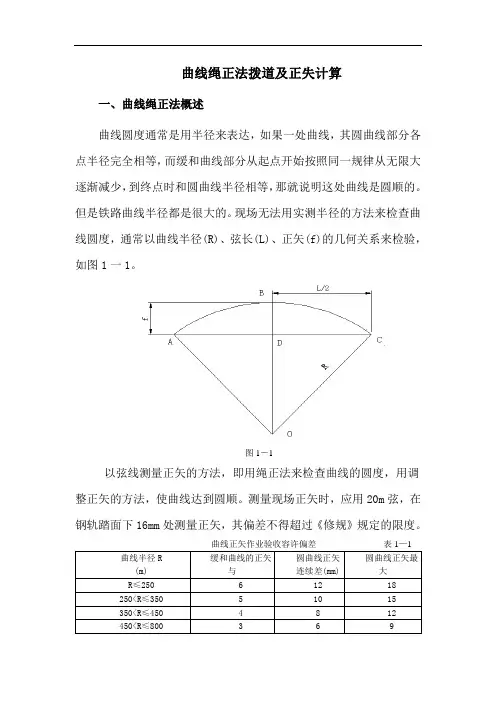

曲线绳正法拨道及正失计算一、曲线绳正法概述曲线圆度通常是用半径来表达，如果一处曲线，其圆曲线部分各点半径完全相等，而缓和曲线部分从起点开始按照同一规律从无限大逐渐减少，到终点时和圆曲线半径相等，那就说明这处曲线是圆顺的。

但是铁路曲线半径都是很大的。

现场无法用实测半径的方法来检查曲线圆度，通常以曲线半径(R)、弦长(L)、正矢(f)的几何关系来检验，如图1一1。

图1－1以弦线测量正矢的方法，即用绳正法来检查曲线的圆度，用调整正矢的方法，使曲线达到圆顺。

测量现场正矢时，应用20m弦，在钢轨踏面下16mm处测量正矢，其偏差不得超过《修规》规定的限度。

曲线半径R(m)缓和曲线的正矢与圆曲线正矢连续差(mm)圆曲线正矢最大R≤25061218 250<R≤35051015 350<R≤4504812 450<R≤800369注：曲线正矢用20m 弦在钢轨踏面下16mm 处测量。

《修规》绳正法拨正曲线的基本要求一、曲线两端直线轨向不良，应事先拨正；两曲线间直线段较短时，可与两曲线同时拨正。

二、在外股钢轨上用钢尺丈量，每10m 设置1个测点(曲线头尾是否在测点上不限)。

三、在风力较小条件下，拉绳测量每个测点的正矢，测量3次，取其平均值。

四、按绳正法计算拨道量，计算时不宜为减少拨道量而大量调整计划正矢。

五、设置拨道桩，按桩拨道。

二、曲线整正的基本原理 (一)两条假定1、假定曲线两端切线方向不变，即曲线始终点拨量为零。

切线方向不变，也就是曲线的转角不变。

即∑f 现=∑f 计 式中：∑f 现——现场正矢总和 ∑f 计——计划正矢总和同时还要保证曲线两端直线不发生平行移动，即始终点拨量为零，即e 始=e 终=∑∑--=101002n n df式中：e 始——曲线始点处拨量 e 终——曲线终点处拨量df ——正矢差，等于现场正矢减计划正矢∑∑--10102n n df —-全拨量。

即为二倍的正矢差累计的合计。

绳正法曲线拨道计算1、计算曲线的标桩位置（1）曲中点的计算曲线中点=实量正矢倒累计合计/实量正矢合计（2）求圆曲线平均正矢圆曲线平均正矢=50000/半径如技术资料不明可用下式推算：圆曲线平均正矢=圆曲线实量正矢合计/圆曲线测点数（在曲线头、尾未算出前，可在曲线中部选择大致上相同的那部分正矢进行累加计算）（3）求曲线长曲线长=（实量正矢合计/圆曲线平均正矢）×10 （M）曲线分段数=曲线长/10或：曲线分段数=实量正矢合计/圆曲线平均正矢（4）求曲线头、尾位置曲线头=曲中点-曲线长分段数/2曲线尾=曲中点+曲线长分段数/2说明：如果曲线直接与圆曲线相连，即无缓和曲线，则曲线头、尾即为ZY、YZ点；如果曲线有缓和曲线，则计算头尾位置不是真正的曲线的头尾位置，而是两端缓和曲线的中点，可以用它来求出ZH、HY、YH、HZ的位置。

（5）求缓和曲线长缓和曲线长一般应根据现有技术资料定。

如果不知缓和曲线长，可以参考下式（超高顺坡不大于1‰）计算确定：缓和曲线长=超高（MM）×1000缓和曲线分段=超高（MM）/10（6）求直缓、缓圆、圆缓、缓直点的位置ZH=曲线头-缓和曲线长分段数/2HY=曲线头+缓和曲线长分段数/2YH=曲线尾-缓和曲线长分段数/2HZ=曲线尾+缓和曲线长分段数/22、计算各测点计划正矢（1）圆曲线计划正矢=实量正矢合计/[圆曲线点数+1/2（第一缓和曲线点数+B1-C1）+1/2（第二缓和曲线点数+B2-C2）说明：本式中缓和曲线点数包括直缓、缓圆、圆缓、缓直点前后有关测点。

B1-------第一缓和曲线内点到直缓点的距离；C1----第一缓和曲线外点到直缓点的距离；B2-------第二缓和曲线内点到直缓点的距离；C2----第二缓和曲线外点到直缓点的距离；（2）为简化计算手续，圆曲线计划正矢可用下式计算：圆曲线计划正矢=圆曲线平均正矢（3）直缓、缓圆、圆缓、缓直点全部位于测点上时，圆曲线计划正矢=实量正矢合计/（圆曲线点数+缓和曲线总点数的一半）。

半拨距绳正法曲线拨道计算公式
1.曲线中点计算(点位数)＝实量正失倒累计合计÷实量正失合计
2.圆曲线平均值正失(mm)＝圆曲线实量正失合计÷圆曲线测点数
3.曲线长（m）＝实两正失合计÷圆曲线平均正失×10
4.曲线长分段数＝曲线长÷10
＝实量正失合计÷圆曲线平均正失
5.曲线头、尾计算:
曲线头（点位数）＝曲线中点－曲线长分段数÷2
曲线尾（点位数）＝曲线中点＋曲线长分段数÷2
6.缓和曲线长＝超过(mm)÷10＝超过（mm）×1000
直缓点＝曲线头－缓和曲线长分段数÷2
缓圆点＝曲线头＋缓和曲线长分段数÷2
圆缓点＝曲线尾－缓和曲线长分段数÷2
缓直点＝曲线尾＋缓和曲线长分段数÷2
7.圆曲线计划正失（mm）＝实量正失合计÷（圆曲线点数＋缓和曲
线总点数的一半）
8.缓和曲线正失地增量＝圆曲线正失÷缓和曲线分段数
9.各点的计算比较容易就不在此排列。

曲线绳正法及正失计算曲线绳正法拨道及正失计算一、曲线绳正法概述曲线圆度通常是用半径来表达，如果一处曲线，其圆曲线部分各点半径完全相等，而缓和曲线部分从起点开始按照同一规律从无限大逐渐减少，到终点时和圆曲线半径相等，那就说明这处曲线是圆顺的。

但是铁路曲线半径都是很大的。

现场无法用实测半径的方法来检查曲线圆度，通常以曲线半径(R)、弦长(L)、正矢(f)的几何关系来检验，如图1一1。

图1－1以弦线测量正矢的方法，即用绳正法来检查曲线的圆度，用调整正矢的方法，使曲线达到圆顺。

测量现场正矢时，应用20m弦，在钢轨踏面下16mm处测量正矢，其偏差不得超过《修规》规定的限度。

曲线正矢作业验收容许偏差表1—1曲线半径R 缓和圆圆曲R≤25061218 250<R≤35051015 350<R≤4504812 450<R≤800369R >800υmax≤120 km／h369υmax>120km／h246注：曲线正矢用20m弦在钢轨踏面下16mm处测量。

《修规》绳正法拨正曲线的基本要求一、曲线两端直线轨向不良，应事先拨正；两曲线间直线段较短时，可与两曲线同时拨正。

二、在外股钢轨上用钢尺丈量，每10m设置1个测点(曲线头尾是否在测点上不限)。

三、在风力较小条件下，拉绳测量每个测点的正矢，测量3次，取其平均值。

四、按绳正法计算拨道量，计算时不宜为减少拨道量而大量调整计划正矢。

五、设置拨道桩，按桩拨道。

二、曲线整正的基本原理 (一)两条假定1、假定曲线两端切线方向不变，即曲线始终点拨量为零。

切线方向不变，也就是曲线的转角不变。

即∑f 现=∑f 计 式中：∑f 现——现场正矢总和 ∑f 计——计划正矢总和同时还要保证曲线两端直线不发生平行移动，即始终点拨量为零，即e 始=e 终=∑∑--=101002n n df式中：e 始——曲线始点处拨量 e 终——曲线终点处拨量df ——正矢差，等于现场正矢减计划正矢∑∑--10102n n df —-全拨量。

曲线绳正法拨道一、曲线绳正法概述曲线圆度通常是用半径来表达，如果一处曲线，其圆曲线部分各点半径完全相等，而缓和曲线部分从起点开始按照同一规律从无限大逐渐减少，到终点时和圆曲线半径相等，那就说明这处曲线是圆顺的。

但是铁路曲线半径都是很大的。

现场无法用实测半径的方法来检查曲线圆度，通常以曲线半径(R)、弦长(L)、正矢(f)的几何关系来检验，如图1一1。

图1－1以弦线测量正矢的方法，即用绳正法来检查曲线的圆度，用调整正矢的方法，使曲线达到圆顺。

测量现场正矢时，应用20m弦，在钢轨踏面下16mm处测量正矢，其偏差不得超过《修规》规定的限度。

注：曲线正矢用20m 弦在钢轨踏面下16mm 处测量。

《修规》绳正法拨正曲线的基本要求一、曲线两端直线轨向不良，应事先拨正；两曲线间直线段较短时，可与两曲线同时拨正。

二、在外股钢轨上用钢尺丈量，每10m 设置1个测点(曲线头尾是否在测点上不限)。

三、在风力较小条件下，拉绳测量每个测点的正矢，测量3次，取其平均值。

四、按绳正法计算拨道量，计算时不宜为减少拨道量而大量调整计划正矢。

五、设置拨道桩，按桩拨道。

二、曲线整正的基本原理 (一)两条假定1、假定曲线两端切线方向不变，即曲线始终点拨量为零。

切线方向不变，也就是曲线的转角不变。

即∑f 现=∑f 计 式中：∑f 现——现场正矢总和 ∑f 计——计划正矢总和同时还要保证曲线两端直线不发生平行移动，即始终点拨量为零，即e 始=e 终=∑∑--=101002n n df式中：e 始——曲线始点处拨量 e 终——曲线终点处拨量df ——正矢差，等于现场正矢减计划正矢∑∑--10102n n df —-全拨量。

即为二倍的正矢差累计的合计。

2、曲线上某一点拨道时，其相邻测点在长度上并不随之移动，拨动后钢轨总长不变。

(二)四条基本原理1、等长弦分圆曲线为若干弧段，则每弧段正矢相等。

即等圆等弧的弦心距相等(平面几何定理)。

2、曲线上任一点拨动，对相邻点均有影响，对相邻点正矢的影响量为拨点处拨动量的二分之一，其方向相反。

绳正法拨正曲线的基本要求如下：
1. 曲线拨正应以曲线前后至少不小于三倍超高过渡，不大于五倍超高作为拨正参数的依据。

2. 拨正时，应使曲线前后的偏角逐渐增大，并在圆曲线长度范围内完成，避免曲线前部产生反超高，保证行车安全。

3. 现场施工时，应根据设计文件上的起算点，按设计坡度、超高和主点曲线要素，将拨正桩号作为起算数据，将起始点坐标、里程、半径、方位角等数据输入到已建好的曲线施工放样数据库中。

4. 根据设计要求，采用绳正法施工，在曲线段前后一定长度范围内增设预告点，加强现场观测，及时进行设备几何尺寸的调整。

5. 绳正法施工必须严格控制运营线路的几何尺寸，对超高的顺坡过渡应作到缓而匀。

6. 曲线段外轨与内轨的高差必须严格控制在限差之内，否则会影响绳正法施工的效果。

7. 在曲线现场施工时，应加强与运营单位的联系，注意列车运行情况，确保行车和人身安全。

总之，绳正法拨正曲线的基本要求是确保行车安全和几何尺寸的控制，同时注意列车运行情况，保证运营安全。

在具体的工程实践中，要根据具体的工程条件、设备和人员物资等因素，制定切实可行的方法和措施，确保绳正法施工的顺利进行和达到预期的效果。

同时，还需要加强施工过程中的质量控制和安全管理，确保工程质量和安全性能。

曲线绳正法拨道拨量调整详解一、点号差法----修正计划正矢计算拨量应首先计算正矢差，再计算差累计。

1、计算各测点的正矢差曲线上各测点的正矢差等于现场正矢减去计划正矢，df = f 一f'，因此将各测点第三栏的值减去第四栏的值，把差值填入第五栏中即可。

2、计算正矢差累计某测点的正矢差累计等于到该测点为此的以前各测点正矢差的合计。

因此，可按表1 —1中第五、六栏箭头所示，用“斜加平写”的方法累计。

曲线整正计算表（点号差法）表1 —1第六栏最后一测点的正矢差累计必为零，否则说明计算有误。

3、计算半拨量某点的半拨量等于该点前所有测点正矢差累计的合计（不包括该测点）因此，可按表1 —1中第七栏箭头所示，用“平加下写”的方法计算。

半拨量的符号为正时，表示该测点应向外拨（上挑），半拨量的符号为负时，表示该测点应向内拨（下压）。

为了不使曲线两端直线发生平移，应使en =2—• df =0，亦即必须使0 0最后一测点的半拨量为零。

而在表1 一1第七栏中，最后第23测点的半拨量为—27,这表示曲线终端直线要向内拨移（下压）2x27mm,显然，此方案是违背整正曲线的基本原理，必须重新修正计划正矢，以使最后一测点的半拨量为零，来满足曲线两端直线位置不变的要求。

4、使终点半拨量调整为零终点半拨量不为零且数值不大时，通常采用点号差法对计划正矢进行修正。

从半拨量的计算过程可知，如果在某测点上，将计划正矢减少lmm,同时在其下边相距为M个点号的测点上，将计划正矢增加lmm（计划正矢在上一测点减lmm，在下一测点加lmm，简称“上减下加”)，其结果，将使下一测点以后的各测点的半拨量增加1 x Mmm。

反之，如果在相距为M个点号的一对测点上，对其计划正矢进行“上加下减”的修正，其结果将使下一测点以后各测点的半拨量减少1 x Mmm。

由于计划正矢的修正是在一对测点上进行的，修正值为lmm，且符号相反，故不会影响曲线整正的原则，即a df = O这一条件，仍能保证使曲线两端直线方向不变的要求。

改进曲线绳正法拨道铁道线路在新铺成时，其曲线是圆滑、平顺、符合正确的几何型位，投入运行后，一段时间后，在经过列车动力作用下，曲线就会变形，各矢点产生位移，造成了曲线的不平顺，方向变化，从而影响了了列车运行的安全和平稳。

因此，应对曲线进行拨正，恢复至正确的几何型位，这就成了工务部门经常性的工作。

工务部门最常采用的的拨道方法是绳正法，长久以来取得了很好的曲线修复效果，随着超长超重列车的开行和列车运行速度的不断提高，绳正法拨道在运用中也逐渐凸显了它的不足，有必要对绳正法拨道进行改进，以利于线路几何型位的恢复，并尽量保持长久。

1现行绳正法拨道存在的问题当时，当时，式中——圆曲线正矢；——圆曲线半径。

这个推导反映的是曲线轨道的线路中心线，但在实际维修中，测量的是曲线轨道的正矢值，这就产生了一定的误差。

1.2曲线拨道量的计算在进行拨道时，应首先保证“曲线两端切线方向不变，即曲线始终点拨量为零”，但是在实际工作中，为保证这一限制条件往往要修改计划正矢。

因为绳正法拨道受现场测量方法的限制，现场实测正矢之和存在误差，误差值因人而异，因时而异，最终导致每次曲线整正都将使曲线两端直线发生平行移动，曲线的总体质量也就发生了变化。

1.3曲线的正矢的测点设置实际测量正矢点时，一般不考虑曲线的外轨放长量，每拨正一次曲线，曲线的中心点位置都将向一侧偏移，如果每次设置测点均按同一方向进行测量，那么曲线中心点的位置的偏移将不断积累，出现误差。

1.4曲线计算正矢点的设置与曲线的实际半径并不完全相符，因为标注的半径大多数取整数，实际情况可能会比标注偏大或偏小，这样在设置曲线计算正矢点时，实际上导致了曲线正矢点的不平顺。

2、主要改进措施2.1提高整正曲线的精度，改变计算公式。

充分掌握该条曲线的所有数据（包括外轨放长量）在测量正矢前，首先改正轨距，调整轨距挡板离缝，使之抵紧钢轨，拨正曲线内的大方向，然后拨正曲线头尾两端的直线方向，尤其注意拨正因轨距不良，挡板离缝造成的单股方向，这样做可以减少计算时的拨道量，同时避免了拨正外轨矢，又造成里轨方向破坏，出现反复拨正的现象，减轻劳动强度。

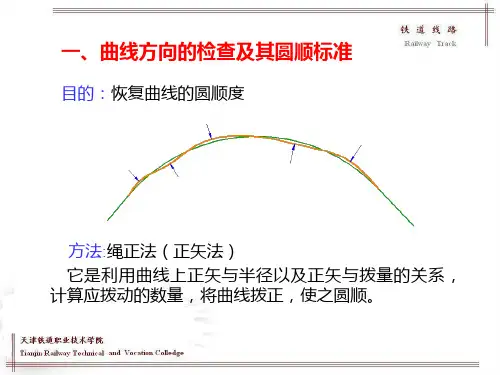

曲线绳正法拨道曲线绳正法拨道一、曲线绳正法概述曲线圆度通常是用半径来表达，如果一处曲线，其圆曲线部分各点半径完全相等，而缓和曲线部分从起点开始按照同一规律从无限大逐渐减少，到终点时和圆曲线半径相等，那就说明这处曲线是圆顺的。

但是铁路曲线半径都是很大的。

现场无法用实测半径的方法来检查曲线圆度，通常以曲线半径(R)、弦长(L)、正矢(f)的几何关系来检验，如图1一1。

图1－1以弦线测量正矢的方法，即用绳正法来检查曲线的圆度，用调整正矢的方法，使曲线达到圆顺。

测量现场正矢时，应用20m弦，在钢轨踏面下16mm处测量正矢，其偏差不得超过《修规》规定的限度。

曲线半径R(m)缓和曲线的正矢与圆曲线正矢连续差(mm)圆曲线正矢最大R≤25061218 250<r≤800369<="" p="">注：曲线正矢用20m 弦在钢轨踏面下16mm 处测量。

《修规》绳正法拨正曲线的基本要求一、曲线两端直线轨向不良，应事先拨正；两曲线间直线段较短时，可与两曲线同时拨正。

二、在外股钢轨上用钢尺丈量，每10m 设置1个测点(曲线头尾是否在测点上不限)。

三、在风力较小条件下，拉绳测量每个测点的正矢，测量3次，取其平均值。

四、按绳正法计算拨道量，计算时不宜为减少拨道量而大量调整计划正矢。

五、设置拨道桩，按桩拨道。

二、曲线整正的基本原理(一)两条假定1、假定曲线两端切线方向不变，即曲线始终点拨量为零。

切线方向不变，也就是曲线的转角不变。

即∑f 现=∑f 计式中：∑f 现——现场正矢总和∑f 计——计划正矢总和同时还要保证曲线两端直线不发生平行移动，即始终点拨量为零，即e 始=e 终=∑∑--=101002n n df式中：e 始——曲线始点处拨量 e 终——曲线终点处拨量df ——正矢差，等于现场正矢减计划正矢∑∑--10102n n df —-全拨量。

即为二倍的正矢差累计的合计。
