三相全波整流

三相全波可控整流电路的特点一、引言在电力电子技术和交流调速控制系统中，可控整流电路扮演着至关重要的角色。

其中，三相全波可控整流电路因其独特的性能和广泛的应用领域而备受关注。

本文将对三相全波可控整流电路的特点进行深入探讨。

二、电路结构与工作原理三相全波可控整流电路通常由三相交流电源、整流变压器、可控整流器以及负载组成。

在电路中，三相交流电源通过整流变压器将电能传递给可控整流器，可控整流器根据控制信号调节输出电压的波形和相位。

最终，电能通过负载进行输出。

工作原理方面，三相全波可控整流电路在工作时，通过控制可控硅整流管的触发角来调节输出电压的大小。

当触发角增大时，输出电压减小；反之，当触发角减小时，输出电压增大。

此外，通过改变触发脉冲的相位，还可以调节输出电压的相位。

三、电路特点1.输出波形稳定：三相全波可控整流电路的输出波形较为稳定，且不受电网电压波动的影响。

这主要得益于其采用全波整流方式，能够充分利用电网的有效值，降低电压波动对输出波形的影响。

2.高功率因数：由于可控整流电路可以工作在整流状态或逆变状态，因此可以根据负载需求进行灵活调节。

在适当的控制策略下，可以使电路的功率因数接近于1，从而提高电网的利用率。

3.适用范围广：三相全波可控整流电路既适用于一般工业领域的交流电机驱动、电解和电镀等领域，也可用于可再生能源领域的风力发电、光伏发电等。

4.易于实现多重化控制：通过在电路中加入多重化滤波器或采用多桥臂可控整流器等方式，可以实现减小输出电压谐波含量的目的，进一步提高电路的可靠性。

5.易于数字化控制：随着数字信号处理技术的发展，可以通过数字化技术对三相全波可控整流电路进行精确控制，从而实现高效、高精度的交流调速控制。

四、与单相可控整流电路的比较与单相可控整流电路相比，三相全波可控整流电路具有以下优势：1.输出电压更高：由于采用三相交流电源，三相全波可控整流电路的输出电压相对较高，能够满足大功率负载的需求。

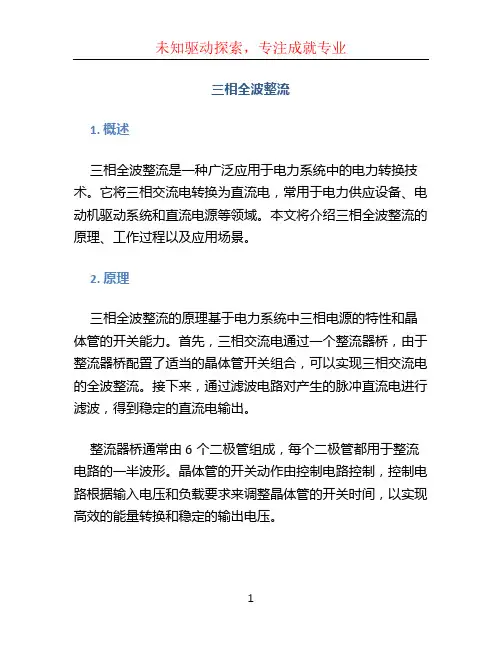

三相全波整流1. 概述三相全波整流是一种广泛应用于电力系统中的电力转换技术。

它将三相交流电转换为直流电，常用于电力供应设备、电动机驱动系统和直流电源等领域。

本文将介绍三相全波整流的原理、工作过程以及应用场景。

2. 原理三相全波整流的原理基于电力系统中三相电源的特性和晶体管的开关能力。

首先，三相交流电通过一个整流器桥，由于整流器桥配置了适当的晶体管开关组合，可以实现三相交流电的全波整流。

接下来，通过滤波电路对产生的脉冲直流电进行滤波，得到稳定的直流电输出。

整流器桥通常由6个二极管组成，每个二极管都用于整流电路的一半波形。

晶体管的开关动作由控制电路控制，控制电路根据输入电压和负载要求来调整晶体管的开关时间，以实现高效的能量转换和稳定的输出电压。

3. 工作过程三相全波整流的工作过程可以分为以下几个步骤：1.输入电压获取：通过电力系统中的变压器将三相交流电转换为合适的电压输入到整流器桥中。

2.整流器桥工作：整流器桥中的晶体管根据控制电路的指令进行开关动作，将输入的三相交流电转换为整流脉冲。

3.滤波电路：将整流脉冲通过滤波电路进行平滑处理，去除脉冲的纹波成分，得到稳定的直流电输出。

4.输出电压调节：通过控制电路调整整流器桥的开关时间，可以实现对输出电压的调节，以满足负载要求。

5.输出电流监测和保护：通过电流传感器和保护电路对输出电流进行监测，当输出电流超过额定值时，保护电路将切断整流器桥的工作，避免电路过载。

4. 应用场景三相全波整流广泛应用于各个领域，下面列举了一些常见的应用场景：•电力供应设备：三相全波整流可用于电网输电系统，将输电线路中的三相交流电转换为直流电，用于电网的连接和稳定供电。

•电动机驱动系统：三相全波整流被广泛应用于驱动高功率电动机的变频器中，可将三相交流电转换为直流电，控制电动机的速度和功率。

•直流电源：三相全波整流也常用于工业和实验室中的直流电源系统，为电子设备和实验提供稳定的直流电。

三相整流电路什么是三相整流电路？三相整流电路是使用三相变压器和三个二极管对输入交流电压进行整流的设置，三个二极管分别连接到变压器次级绕组的三相。

为什么会有三相整流电路？单相整流电路进行整流，也就是将交流电转换为直流电源，但仅使用变压器次级线圈的单相进行转换，二极管连接到单向变压器的次级绕组。

这种电路的缺点就是纹波系数高。

在半波整流电路的情况下，纹波系数为1.21，在全波整流电路的情况下，纹波系数为0.482。

在这两种情况下，纹波系数的值都不能忽略。

(关于半波整流电路和全波整流电路，我在之前的文章中有详细的讲解，大家可以直接点进去看)半波整流电路全波整流电路因此，在这种类型的布置中，我们需要平滑电路来消除这些波纹。

这些纹波是直流电压中的交流分量被称为脉动直流电压。

如果在多个应用中使用这种脉动直流电压，则会导致设备性能不佳。

因此使用平滑电路、滤波器作为整流系统的平滑电路。

但是在这个平滑过程之后，整流电路的电压在某个点下降到零。

因此，如果用三相变压器代替单相变压器，纹波系数可以在很大程度上降低。

三相变压器的显着优势之一是即使不使用平滑装置，整流电压也不会降至零。

三相半波整流电路在三相整流电路中，三个二极管分别连接到变压器的次级绕组。

次级绕组的三相以星形连接，因此也称为星级次级。

三相半波整流原理电路图二极管的阳极端连接到变压器的次级绕组。

并且变压器的三相在一个称为中性点的公共点连接在一起。

该中性点为负载提供负极端子并接地。

三相半波整流电路输出电压波形图每个二极管导通三分之一的交流周期，其余两个二极管将保护开路。

输出的直流电压将介于电源电压的峰值和电源电压的一半之间。

三相半波整流电路的纹波系数由以下等式推导出来：三相半波整流电路的纹波系数从以上计算可以看出，三相半波整流电路的纹波系数为0.17，即17%，单相半波整流电路的纹波系数值为1.21，全相全波整流电路的值为0.482.由此可见，与单相整流电路相比，三相整流电路的纹波系数值要小得多。

三相桥式全控整流电路带电阻负载为了克服三相半波电路的缺点，利用共阴与共阳接法对于整流变压器电流方向相反的特点，用一个变压器同时对共阴与共阳两组整流电路供电。

所以三相桥式电路实质上是三相半波共阴与共阳极组的串联，串联后去掉变压器副边中性点的连线得到图1b所示的电路。

三相桥是应用最为广泛的整流电路。

⒈带电阻负载时的工作情况当a≤60︒时，u d波形均连续，对于电阻负载，i d波形与u d波形形状一样，也连续波形图：a =0 （图1）a =30︒（图2）a =60︒（图3）当a>60︒时，u d波形每60︒中有一段为零，u d波形不能出现负值波形图：a =90︒（图4）带电阻负载时三相桥式全控整流电路a角的移相范围是120︒图1 三相桥式全控整流电路带电阻负载a = 30 ︒时的波形ω ω ω ω u 2u d1u d2u 2L u du abu acu abu acu bcu bau cau cbu abu acu abu acu bcu bau cau cbu abu acⅠ Ⅱ Ⅲ Ⅳ Ⅴ Ⅵ u au cu bω t 1O tOtO tOtα = 0° i VT1u VT 1图2 三相桥式全控整流电路带电阻负载a = 30 ︒时的波形ω ω ω ω u d1u d2 α = 30° iaOtOtOtOtu duabuacu au bu cω t1uabu acu bcu bau cau cbu abu acⅠⅡ Ⅲ Ⅳ Ⅴ Ⅵ u abu acu bcu bau cau cbu abu acuVT1图3 三相桥式全控整流电路带电阻负载a = 60 ︒时的波形ω ω ω α= 60°u d1u d2 u du acuacu abuabu acu bcu bau cau cbu abacu aⅠ Ⅱ Ⅲ Ⅳ Ⅴ Ⅵ u bu cOtω t1OtOtu VT1u图4 三相桥式全控整流电路带电阻负载a= 90 ︒时的波形晶闸管及输出整流电压的情况如表2－1所示⒉三相桥式全控整流电路的特点（1）2管同时导通形成供电回路，其中共阴极组和共阳极组各1个，且不能为同一相器件。

各类整流电路图及工作原理整流电路是指将交流电转换成直流电的电路。

整流电路主要有单相半波整流电路、单相全波整流电路、三相半波整流电路和三相全波整流电路四种类型。

1.单相半波整流电路：单相半波整流电路由一个二极管、一个负载电阻和一个输入电源组成。

工作原理如下：当输入电源为正半周期时，二极管导通，电流通过负载电阻。

当输入电源为负半周期时，二极管截止，电流不通过负载电阻。

因此，输出电压为输入电压的正半周期。

2.单相全波整流电路：单相全波整流电路由两个二极管、一个中心引线和一个负载电阻组成。

工作原理如下：当输入电源的正半周期时，D1导通，电流通过D1和负载电阻。

当输入电源的负半周期时，D2导通，电流通过D2和负载电阻。

因此，输出电压为输入电压的绝对值。

3.三相半波整流电路：三相半波整流电路由三个二极管、三个负载电阻和一个输入电源组成。

工作原理如下：当输入电源的A相为正半周期时，D1导通，电流通过D1和负载电阻。

当输入电源的B相为正半周期时，D2导通，电流通过D2和负载电阻。

当输入电源的C相为正半周期时，D3导通，电流通过D3和负载电阻。

因此，输出电压为输入电压的正半周期。

4.三相全波整流电路：三相全波整流电路由三个二极管、三个负载电阻和一个输入电源组成。

工作原理如下：当输入电源的A相为正半周期时，D1和D4导通，电流通过D1、D4和负载电阻。

当输入电源的B相为正半周期时，D2和D5导通，电流通过D2、D5和负载电阻。

当输入电源的C相为正半周期时，D3和D6导通，电流通过D3、D6和负载电阻。

因此，输出电压为输入电压的绝对值。

以上是四种常见的整流电路的电路图和工作原理。

整流电路在电力系统、电子设备等领域中广泛应用，能够将交流电转换成直流电，为后续电路的正常工作提供了基础。

三相全波整流电压计算公式三相全波整流电压计算公式在电力工程中，交流电源需要经过整流才能转化为直流电源，而全波整流电路是电力工程中最常用的电路，其中三相全波整流电路就是应用最为广泛的一种。

本文将简要介绍三相全波整流电路及其电压计算公式。

一、电路介绍三相全波整流电路由三个单相的全波整流电路组成，通过相邻两个单相整流电路的负载端点之间的共同中点连接并接地，构成了一个三相全波整流电路，如下图所示。

三相全波整流电路的原理：三相交流电源的三相电压波形取反，使其周期内的整个区域都处于正半周时，再经过滤波电容的平滑作用，即可得到最终的稳定的直流电压。

二、电压计算公式1. 无电容滤波的情况下，三相全波整流电路输出电压的平均值为：Udc = 3√3/π * Umax其中，Umax为三相交流电源的最大电压值。

2. 有电容滤波的情况下，三相全波整流电路输出电压的平均值为：Udc = 1/π * Umax * (1 + √3/6 * (2πfCR)^2)其中，f为交流电源频率，C为电容值，R为负载电阻值。

需要注意的是，电容滤波可以通过加大电容值来降低输出电压波动，但同时也会增大输出电压峰值，因此电容值需要根据负载电阻给定的情况来确定。

三、讨论与总结三相全波整流电路是在工业生产中应用非常广泛的一种电路，其具有电源电压高、输出电压稳定的特点，适用于直流电源的供给。

在计算电压的过程中，需要考虑是否有电容滤波，根据负载电阻的电阻大小和电容值的选择来确定电路参数。

同时，在实际使用中需要注意电容值的大小和放置位置，避免由于电容损坏而产生的问题。

总之，三相全波整流电路电压计算公式是电力工程中必备的知识，掌握了这一公式，可以更好地应对实际工程中出现的问题，提高工程效率。

三相全波整流概述三相全波整流是电力系统中常用的一种电力转换技术。

它通过将交流电能转化为直流电能，广泛应用于工业生产和电力传输领域。

本文将介绍三相全波整流的工作原理、特点及其在实际应用中的一些常见问题与解决方案。

一、工作原理三相全波整流的工作原理基于电力系统中的三相交流电源。

三相交流电源由三个相位相互间隔120度的正弦波电压组成。

在三相全波整流电路中，通过使用三个整流二极管将每个相位的交流电压转化为一个方向的直流电压。

整流二极管的导通周期由输入交流电压的正弦波周期决定。

当交流电压的波峰高于二极管的正向导通电压时，二极管将导通，将电流导向负载。

当交流电压是负的时，二极管不导通，电流不会流过负载。

通过这种方式，三相全波整流电路可以实现交流电能向直流电能的转换。

二、特点1. 高效性：相比于单相整流，三相全波整流的效率更高。

因为在每一个交流周期内，整流二极管有更长的导通时间，可以更有效地将电能转化为直流电能。

2. 输出稳定性：三相全波整流可以提供稳定的直流输出电压。

由于每个相位的交流电源的周期性性质，整流二极管的导通和不导通过程是连续的，可以平滑地输出直流电压。

3. 抗干扰能力强：由于使用了三个相位的交流电源，三相全波整流在面对电力系统中的电磁干扰时比较稳定。

这种干扰往往会导致电流和电压的波动，影响正常的电力转换工作。

而通过使用三相全波整流，可以有效地减小这种干扰的影响。

三、应用三相全波整流广泛应用于工业生产和电力传输领域。

以下是一些常见的应用领域：1. 工业变流器：在工业自动化生产中，通常需要将交流电源转化为直流电源供给特定的设备或系统。

三相全波整流可以提供稳定的直流输出，满足工业设备对电能的需求。

2. 高压直流输电系统：在现代电力传输系统中，高压直流输电技术得到广泛应用。

三相全波整流作为其中的重要组成部分，可以将交流电能转化为直流电能，提供给高压直流输电系统中的直流传输线路。

3. 电动机驱动器：在电动机控制系统中，常常需要将交流电源转化为直流电源供给电动机驱动器。

三相桥式全波整流电路原理引言：在电力系统中，交流电是主要的电力传输方式。

然而，很多电子设备需要直流电来运行，因此需要将交流电转换为直流电。

全波整流电路是一种常见的电路设计，它可以将交流电转换为平滑的直流电。

本文将介绍三相桥式全波整流电路的原理及其工作原理。

一、三相交流电输入三相交流电是指由三个相位相差120度的正弦波组成的电力系统。

在三相桥式全波整流电路中，三相交流电作为输入信号。

交流电的频率通常为50Hz或60Hz。

二、整流器桥整流器桥是三相桥式全波整流电路的核心组件。

它由四个二极管组成，排列成一个桥形。

在三相桥式全波整流电路中，二极管的导通状态由输入交流电的正负半周期决定。

当输入交流电的正半周期时，两个对角线上的二极管导通，而另外两个二极管截止。

当输入交流电的负半周期时，另外两个对角线上的二极管导通，而另外两个二极管截止。

通过这种方式，整流器桥可以将输入交流电转换为直流电。

三、电容滤波器在整流器桥输出的直流电中，仍然存在一些交流成分，这是由于整流器桥的工作原理造成的。

为了减小这些交流成分，需要使用电容滤波器。

电容滤波器由一个电容器和一个负载电阻组成。

电容器通过存储电荷的方式，将交流成分短路到地，并将纯直流信号传递到负载电阻上。

四、负载电阻负载电阻是三相桥式全波整流电路的输出负载。

它是通过将直流电连接到负载电阻上来实现电能转换。

负载电阻的阻值决定了电路的输出电压。

五、工作原理当三相交流电输入到整流器桥时，根据输入信号的正负半周期，整流器桥中的二极管会相应地导通或截止。

导通的二极管允许电流流过，而截止的二极管会阻止电流流过。

在正半周期中，对角线上的二极管导通，而另外两个二极管截止。

因此，交流电会经过导通的二极管流入电容滤波器，并将其转换为直流电。

在负半周期中，另外两个对角线上的二极管导通，而另外两个二极管截止。

这使得交流电的流向相反。

通过这种方式，整流器桥可以实现对输入交流电的全波整流。

经过电容滤波器的处理，输出电压的纹波会减小到很小的程度，从而得到平滑的直流电。

三相全波整流电路原理三相全波整流电路是一种常见的电力电子技术，在工业和家庭用电中都有着广泛的应用。

它通过将三相交流电转换为直流电，为电力设备和电子设备提供了稳定的电源。

本文将介绍三相全波整流电路的原理及其工作过程。

三相全波整流电路由三相桥式整流电路组成，每个桥式整流电路由两个二极管和两个晶闸管组成。

在三相交流电输入后，通过晶闸管的控制，可以实现对交流电的整流和调节，从而得到稳定的直流电输出。

整个电路的工作原理可分为以下几个步骤：首先，三相交流电输入到桥式整流电路中，经过变压器降压后，进入整流电路。

在每个桥式整流电路中，两个二极管和两个晶闸管交替导通，将交流电转换为直流电。

其次，晶闸管的触发控制是整个电路中的关键。

当晶闸管触发时，它将导通并改变整流电路的工作状态，从而实现对输出电压的调节。

通过控制晶闸管的触发角，可以实现对输出电压的调整，从而满足不同设备对电源的需求。

最后，经过整流和调节后的直流电输出到负载中，为设备提供稳定的电源。

在实际应用中，通常还会加入滤波电路和稳压电路，以进一步提高输出电压的稳定性和纯度。

三相全波整流电路的原理简单清晰，但在实际应用中需要注意一些关键技术。

例如，晶闸管的选型和触发控制、电路的绝缘和散热设计等都需要仔细考虑。

此外，对于大功率设备，还需要考虑电路的并联和互联等问题，以确保整个系统的稳定性和安全性。

总之，三相全波整流电路作为一种重要的电力电子技术，为工业和家庭用电提供了稳定可靠的电源。

通过对其原理和工作过程的深入理解，可以更好地应用和优化这一技术，实现对电力的高效利用和管理。

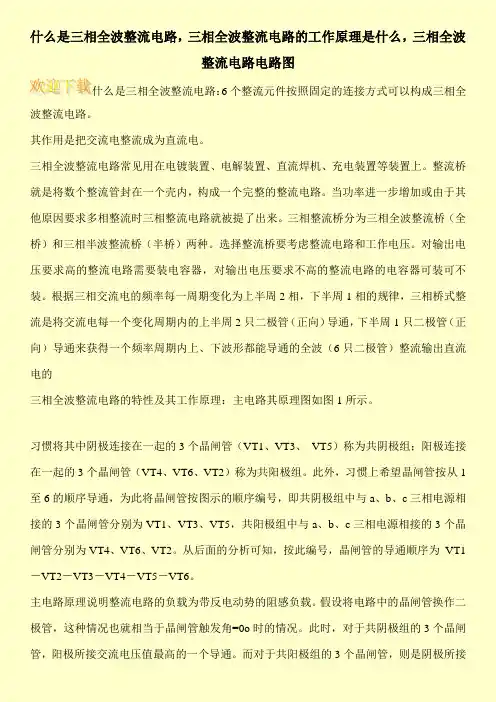

什么是三相全波整流电路，三相全波整流电路的工作原理是什么，三相全波整流电路电路图什么是三相全波整流电路：6个整流元件按照固定的连接方式可以构成三相全波整流电路。

其作用是把交流电整流成为直流电。

三相全波整流电路常见用在电镀装置、电解装置、直流焊机、充电装置等装置上。

整流桥就是将数个整流管封在一个壳内，构成一个完整的整流电路。

当功率进一步增加或由于其他原因要求多相整流时三相整流电路就被提了出来。

三相整流桥分为三相全波整流桥（全桥）和三相半波整流桥（半桥）两种。

选择整流桥要考虑整流电路和工作电压。

对输出电压要求高的整流电路需要装电容器，对输出电压要求不高的整流电路的电容器可装可不装。

根据三相交流电的频率每一周期变化为上半周2相，下半周1相的规律，三相桥式整流是将交流电每一个变化周期内的上半周2只二极管（正向）导通，下半周1只二极管（正向）导通来获得一个频率周期内上、下波形都能导通的全波（6只二极管）整流输出直流电的三相全波整流电路的特性及其工作原理：主电路其原理图如图1所示。

习惯将其中阴极连接在一起的3个晶闸管（VT1、VT3、VT5）称为共阴极组；阳极连接在一起的3个晶闸管（VT4、VT6、VT2）称为共阳极组。

此外，习惯上希望晶闸管按从1至6的顺序导通，为此将晶闸管按图示的顺序编号，即共阴极组中与a、b、c三相电源相接的3个晶闸管分别为VT1、VT3、VT5，共阳极组中与a、b、c三相电源相接的3个晶闸管分别为VT4、VT6、VT2。

从后面的分析可知，按此编号，晶闸管的导通顺序为VT1－VT2－VT3－VT4－VT5－VT6。

主电路原理说明整流电路的负载为带反电动势的阻感负载。

假设将电路中的晶闸管换作二极管，这种情况也就相当于晶闸管触发角=0o时的情况。

此时，对于共阴极组的3个晶闸管，阳极所接交流电压值最高的一个导通。

而对于共阳极组的3个晶闸管，则是阴极所接交流电压值最低（或者说负得最多）的一个导通。

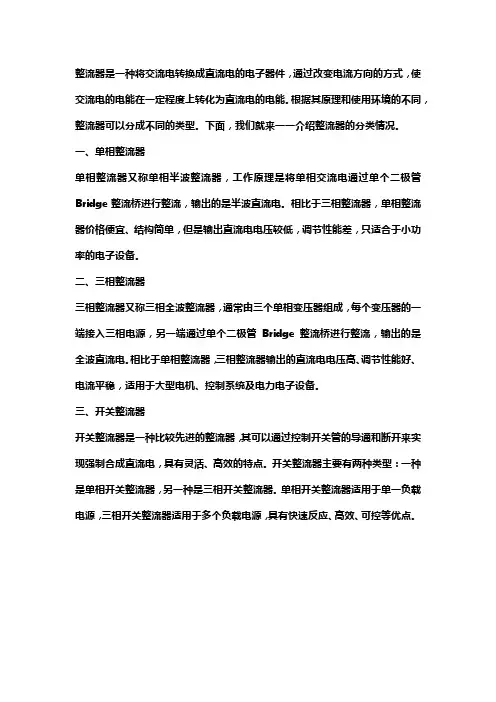

整流器是一种将交流电转换成直流电的电子器件，通过改变电流方向的方式，使交流电的电能在一定程度上转化为直流电的电能。

根据其原理和使用环境的不同，整流器可以分成不同的类型。

下面，我们就来一一介绍整流器的分类情况。

一、单相整流器
单相整流器又称单相半波整流器，工作原理是将单相交流电通过单个二极管Bridge整流桥进行整流，输出的是半波直流电。

相比于三相整流器，单相整流器价格便宜、结构简单，但是输出直流电电压较低，调节性能差，只适合于小功率的电子设备。

二、三相整流器
三相整流器又称三相全波整流器，通常由三个单相变压器组成，每个变压器的一端接入三相电源，另一端通过单个二极管Bridge 整流桥进行整流，输出的是全波直流电。

相比于单相整流器，三相整流器输出的直流电电压高、调节性能好、电流平稳，适用于大型电机、控制系统及电力电子设备。

三、开关整流器
开关整流器是一种比较先进的整流器，其可以通过控制开关管的导通和断开来实现强制合成直流电，具有灵活、高效的特点。

开关整流器主要有两种类型：一种是单相开关整流器，另一种是三相开关整流器。

单相开关整流器适用于单一负载电源，三相开关整流器适用于多个负载电源，具有快速反应、高效、可控等优点。

一、概述在电力系统中，整流电路是一种常见的电路结构，用于将交流电信号转换为直流电信号。

其中，三相全桥整流电路是一种常用的整流电路结构，它可以将三相交流电信号进行整流和滤波，输出稳定的直流电压。

在三相全桥整流电路中，触发角是一个重要的参数，可以影响整流电路的输出波形和性能。

本文将讨论触发角为90°时的三相全桥整流电路的输出波形。

二、三相全桥整流电路基本原理三相全桥整流电路由三个单相全波整流电路组成，每个单相全波整流电路由两个晶闸管组成。

三相交流电信号经过变压器降压后，分别进入三个单相全波整流电路，由晶闸管进行整流。

晶闸管的导通需要通过触发脉冲进行控制，触发角即为控制脉冲与电压波形之间的相位差。

当触发角为90°时，晶闸管将在电压波形的峰值处导通，实现最大的整流效果。

三、触发角为90°时的波形分析触发角为90°意味着晶闸管将在电压波形的峰值处导通，从而实现最大的整流效果。

在此情况下，三个单相整流电路的输出波形将分别在90°、210°和330°处进行整流，从而实现六段的整流过程。

输出波形将呈现出六段的脉动直流电压，具有较小的脉动幅度和较高的稳定性。

另外，输出波形的峰值电压将为输入交流电压的峰值电压的开根号二倍，实现了有效的电压转换。

四、实验验证为了验证触发角为90°时的三相全桥整流电路的波形特性，进行了实际的电路搭建和波形采集实验。

利用示波器对整流电路的输出波形进行采集和分析。

实验结果表明，在触发角为90°时，三相全桥整流电路的输出波形呈现出六段的脉动直流电压，稳定性较高，波动幅度较小，符合理论分析的预期。

五、结论在触发角为90°时，三相全桥整流电路的输出波形呈现出较高的稳定性和较小的脉动幅度，能够有效地将交流电转换为直流电。

触发角是整流电路性能优化的重要参数，在实际应用中需要根据具体情况进行合理选择。

本文的研究结果对于三相全桥整流电路的设计和优化具有一定的参考价值。

三相全波整流极限
三相全波整流的极限是指在保证设备安全运行的情况下，三相全波整流所能达到的最大值。

目前，生产电解电容的耐压值一般为500V，而380V三相变频器全波整流后的峰值电压则达到537V。

按照国家规定，输入电源电压的允许上限误差是±10%，即最大可达418V，则全波整流后的峰值电压为591V。

此外，变频器在运行过程如制动，允许的最高直流电压可达到700~800V。

因此，为了解决电解电容耐压值不足的问题，通常采用两组电容串联的方法，但由于电容生产工艺的原因，即使标称大小一样的电容，也可能会存在较大的差异，从而导致两个串联电容分压不同。

为了解决分压不同的问题，便有了均压电阻。

在实际应用中，应根据设备的实际需求，合理选择三相全波整流器，并确保其在安全范围内运行。

三相全波整流的输入电压与输出电压的关系下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!三相全波整流是一种常用的电力装置，用于将交流电转换为直流电。

三相全波整流电压输出平均值计算公式首先，我们需要知道三相全波整流电路的工作原理。

三相全波整流电路由六个二极管和三个电感组成。

当输入交流电源的相电压Vm(t)通过二极管桥整流后，电流只能在一个方向上流动，得到整流输出电压。

假设输入交流电源的相电压为Vm(t) = Vm * cos(ωt)，其中Vm为峰值电压，ω为角频率。

在一个完整的周期内，上述相电压Vm(t)将经历一个完整的半周波周期，并且与角频率为2π/3的三相相电压波形同步。

因此，接下来我们只需要计算一个半周波周期的电压输出平均值即可。

首先，我们对Vm(t)进行整流，得到整流输出电压Vo(t) = ，Vm(t)，= Vm * ，cos(ωt)。

然后，我们需要计算Vo(t)在一个半周波周期内的面积，该面积即为半周期电压输出平均值。

在一个半周波周期的开始时刻t0，Vo(t)的值为0，随着时间的推移，Vo(t)的值随着cos函数的变化而变化。

在整个半周波周期内，Vo(t)的值可以分为四个阶段进行计算：1. 阶段一：0 ≤ ωt ≤ π/2、在此阶段内，Vo(t)的值等于Vm * cos(ωt)。

2. 阶段二：π/2 ≤ ωt ≤ π。

在此阶段内，Vo(t)的值等于Vm * sin(ωt)。

3. 阶段三：π ≤ ωt ≤ 3π/2、在此阶段内，Vo(t)的值等于-Vm* cos(ωt)。

4. 阶段四：3π/2 ≤ ωt ≤ 2π。

在此阶段内，Vo(t)的值等于-Vm * sin(ωt)。

因此，在半周波周期内，Vo(t)的值可以表示为如下的函数：Vo(t) = Vm * cos(ωt) (0 ≤ ωt ≤ π/2)Vm * sin(ωt) (π/2 ≤ ωt ≤ π)-Vm * cos(ωt) (π ≤ ωt ≤ 3π/2)-Vm * sin(ωt) (3π/2 ≤ ωt ≤ 2π)接下来，我们需要计算Vo(t)在半周波周期内的面积，即半周期电压输出平均值。

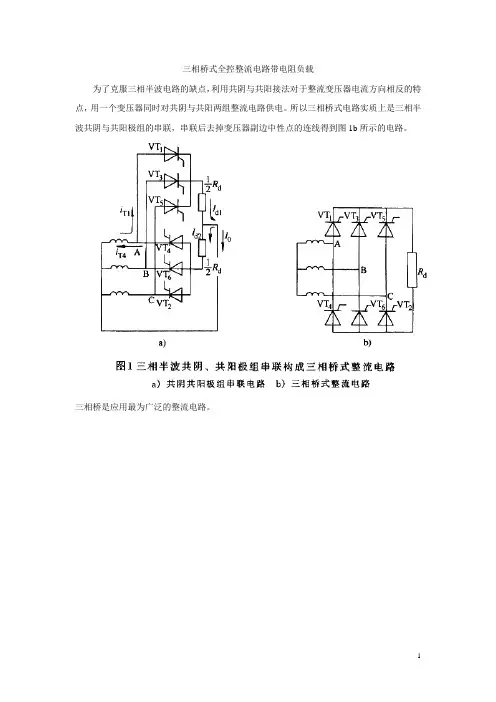

三相桥式全控整流电路带电阻负载为了克服三相半波电路的缺点，利用共阴与共阳接法对于整流变压器电流方向相反的特点，用一个变压器同时对共阴与共阳两组整流电路供电。

所以三相桥式电路实质上是三相半波共阴与共阳极组的串联，串联后去掉变压器副边中性点的连线得到图1b所示的电路。

图1三相半波扶阴、共阳极组串联构成三相桥式整流电路a）共阴共阳极组串联电路1））三相桥式整流电路三相桥是应用最为广泛的整流电路。

三相桥是应用最为广泛的整流电路导通顺序：二5-VT3-VT4-VT5-VT6图2三相全控桥式VI；W6VT2d整流电路原理1.带电阻负载时的工作情况当a W60■时，u d波形均连续，对于电阻负载，i d波形与u d波形形状一样，也连续波形图：a=0（图1）a=30・（图2）a=60・（图3）当a>60■时，u d波形每60■中有一段为零，u d波形不能出现负值波形图：a=90・（图4）带电阻负载时三相桥式全控整流电路a角的移相范围是120・VTATVT.d 1Li —J ：图1三相桥式全控整流电路带电阻负载a =30■时的波形3c3budiu T d2u td u 1!abII.uacinub cIV■V u ,uYL uuVT1。

;〉J x ।X |十\/\：/\/YXX 小八上人小」\小1I r]1i।1iuuuuuuu'1abr:bc产:ca :cb：ab!ac'；W 、"、"其>c■tO\i /IIi ■tO图2三相桥式全控整流电路带电阻负载a =30■时的波形个、小工b-■t、小*><1।■■6ib3图3三相桥式全控整流电路带电阻负载a=60■时的波形6kA kA图4三相桥式全控整流电路带电阻负载a =90■时的波形21III III IV V VIVTi VT i VT 3 VT 3 VT 5VT5VT6 VT2 VT2 VT4 VT4VT6udu -uu -uacu -ubcu -ubau -ucau -ucb2.三相桥式全控整流电路的特点(1)2管同时导通形成供电回路，其中共阴极组和共阳极组各1个，且不能为同一相器件。

三相全波整流功率因数三相全波整流功率因数是衡量三相电路中电能使用效率的一个指标。

在电力系统中，三相电路广泛应用于工业生产和城市供电等领域，因此了解和掌握三相全波整流的功率因数对于提高电能利用效率至关重要。

首先，让我们先来了解一下什么是三相全波整流功率因数。

三相全波整流是指将三相交流电转换为直流电的过程。

在这个过程中，电流的流向是周期性的改变，但是其方向仍然是单向的。

功率因数是用来衡量电流的使用效率的指标，它表示电流实际供给负载的能力与整体电流的比值。

三相全波整流功率因数对电力系统有着重要的指导意义。

首先，它反映了电能的利用效率。

高功率因数表示电流能够更好地被负载所利用，使得系统可以以更高的效率运行。

相反，低功率因数会导致电流被电路中的阻抗所浪费，造成能源的浪费和成本的增加。

其次，功率因数还与电力系统的稳定性密切相关。

在三相电路中，电流的相位是周期性变化的。

如果功率因数低于0.9，电流的相移会导致系统不稳定，产生电压波动和功率损耗。

为了保持电力系统的稳定运行，维持高功率因数是必要的。

在实际应用中，如何提高三相全波整流的功率因数也是一个关键问题。

首先，我们可以通过选择合适的整流电路来提高功率因数。

常用的整流电路包括桥式整流电路和三相半波整流电路。

桥式整流电路是最常见的整流电路，它使用了四个二极管来实现三相交流电到直流电的转换。

相比之下，三相半波整流电路只使用了两个二极管，功率因数较低。

因此，在选择整流电路时，我们应该根据实际需求来确定最佳方案。

此外，调整电源的供电方式也是提高功率因数的有效方法。

在电力系统中，我们可以通过安装电容器来补偿电源电流的滞后。

电容器可以减小电源电流的波动和相位移动，从而提高功率因数。

值得注意的是，电容器系统需要进行定期维护和检查，以确保其正常运行。

总之，三相全波整流功率因数是衡量电力系统电能利用效率的重要指标。

通过合理选择整流电路和调整电源供电方式，可以提高功率因数，提高电能使用效率和电力系统的稳定性。

一、单相半波整电路一、单相半波整电路下图为单相半波电阻性负载整流电路。

由于半导体二极管D的单向导电特性，只有当变压器B次级电压U2为正半周时，才有电流I L流过负载R L，而负半周时I L则被截断，使负载两端的电压U L成为单向脉动直流电压，U=为其直流成分。

为其直流成分。

二、单相全波整流电路二、单相全波整流电路下图为单相全波容性负载整流电路。

电源变压器B的次级绕组具有中心抽头0；因此，可以得到电压值相等整流。

而相位相差180°的交流电压U21和U22，分别经二极管D1和D2整流。

时，当变压器B次级绕组1的交流电压为正、2端为负时，D1导通，D2截止，在未加入电容C（即阻性负载）（即阻性负载）时，流经负载的电流为I D1，另半个周期时，则2端为正，1端为负，此时D2导通，D1截止，流经负载的电流I D2。

I D1和I D2交替流经负载，使负载电流I L为单向的连续脉动直流，如下图所示。

在图中，B为电源变压器；I D1、I D2为整流器电流，U L为输出电压，U m为变压器次级电压U21或U22的峰值。

三、单相桥式整流电路三、单相桥式整流电路 下图是容性负载单相桥式整流电路。

它的四臂是由四只二极管构成，当变压器B次级的1端为正、2端为负时，二极管D2和D4因承受正向电压而导通，D1和D3因承受反向电压而截止。

此时，电流由变压器1端通过D4经R L，再经D2返回2端。

当1端为正时，二极管D1、D3导通，D2、D4截止，电流则由2端通过D3流经R L，再经D1返回1端。

因此，与全波整流一样，在一个周期内的正负半周都有电流流过负载，而且始终是同一方向。

方向。

四、三相半波整流电路四、三相半波整流电路 如上图所示，整流变压器次级接成星形，各相出头与整流二极管（或硅整流器）相连，变压器的零点为“负”极，各整流管输出端连成一点为正极，其电压、电流关系示意图如下图。

五、三相全波整流电路五、三相全波整流电路三相全波整流电路如上图所示。

三相全波桥式整流电压1. 引言在现代电力系统中，电力的传输和分配通常使用交流电。

然而，对于某些应用来说，直流电更加适用。

为了将交流电转换为直流电，我们需要使用整流器。

三相全波桥式整流电压是一种常见的整流器类型，具有高效率和可靠性。

本文将详细介绍三相全波桥式整流电压的原理、工作方式、特点以及应用领域。

2. 原理三相全波桥式整流电压利用半导体器件（通常是二极管）将输入的三相交流电转换为直流电。

它由一个桥式整流器组成，该整流器包含四个二极管和一个负载。

下图显示了三相全波桥式整流电压的原理图：在这个原理图中，输入是一个三相交流源（L1、L2和L3）。

通过变压器将输入变压到所需的水平后，交流信号经过四个二极管（D1、D2、D3和D4）进入负载。

这些二极管控制了信号的方向，并将其转换为单向的直流信号。

3. 工作方式三相全波桥式整流电压的工作方式如下：1.输入的三相交流电首先经过一个变压器，将其变压到所需的水平。

2.变压后的交流信号进入桥式整流器。

3.在桥式整流器中，四个二极管（D1、D2、D3和D4）根据输入信号的方向进行导通。

具体来说，当L1脚为正时，D1和D3导通；当L2脚为正时，D2和D4导通；当L3脚为正时，D1和D2导通。

这样一来，无论输入信号是正半周还是负半周，都会有至少两个二极管导通。

4.导通的二极管将交流信号转换为单向的直流信号，并送入负载。

4. 特点三相全波桥式整流电压具有以下特点：•高效率：由于使用了四个二极管进行整流，几乎没有能量损失。

因此，它比其他类型的整流器更加高效。

•可靠性：由于采用了半导体器件而非机械开关，因此具有更长寿命和更高可靠性。

•稳定性：由于采用了三相交流电源，输出直流电的波动较小，稳定性更好。

•适应性：可以适应不同的负载要求，并且可以在各种工业和商业应用中使用。

5. 应用领域三相全波桥式整流电压在许多领域中得到广泛应用，包括但不限于：1.工业自动化：在工业控制系统中，需要将交流电转换为直流电以供设备使用。
