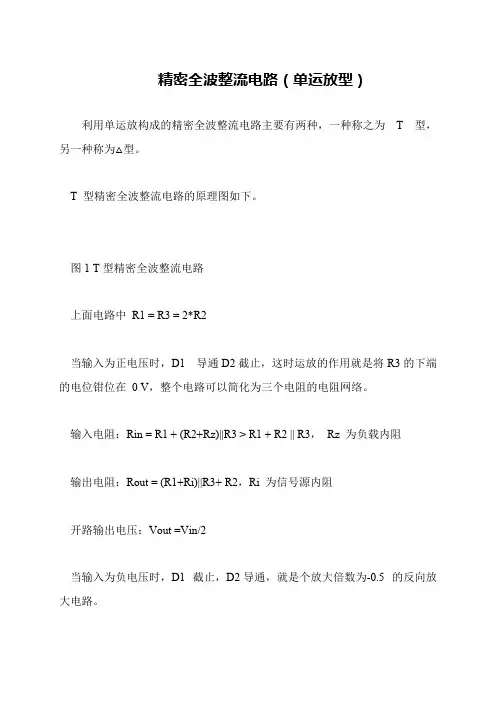

精密全波整流电路(单运放型)

精密全波整流电路（单运放型）
利用单运放构成的精密全波整流电路主要有两种，一种称之为T 型，另一种称为△型。

T 型精密全波整流电路的原理图如下。

图1 T型精密全波整流电路
上面电路中R1 = R3 = 2*R2
当输入为正电压时，D1 导通D2截止，这时运放的作用就是将R3的下端的电位钳位在0 V，整个电路可以简化为三个电阻的电阻网络。

输入电阻：Rin = R1 + (R2+Rz)||R3 > R1 + R2 || R3，Rz 为负载内阻
输出电阻：Rout = (R1+Ri)||R3+ R2，Ri 为信号源内阻
开路输出电压：Vout =Vin/2
当输入为负电压时，D1 截止，D2导通，就是个放大倍数为-0.5 的反向放大电路。

运算放大器构成的全波整流电路

运算放大器构成的全波整流电路
全波整流电路是一种将交流信号转换为直流信号的电路。

其中一种常见的实现方式是使用运算放大器构成的电路。

运算放大器是一种高增益、高输入阻抗、低输出阻抗的放大器，可以用于信号放大、滤波和运算等应用。

在全波整流电路中，运算放大器的反向输入端连接一个正弦波信号源，正向输入端连接一个由两个二极管和两个电阻组成的桥式整流器。

当正弦波信号为正时，二极管D1导通，D2截止，输出为正；当正弦波信号为负时，D2导通，D1截止，输出为负。

通过这种方式，可以将正弦波信号转换为全为正的直流信号。

为了平滑输出信号，需要在输出端接入一个电容器。

电容器的容值越大，输出信号的波动越小，但响应时间也会变慢。

因此需要根据具体应用要求选择合适的电容器。

全波整流电路可以应用于电源电路、传感器信号采集和模拟信号处理等领域。

- 1 -。

几种常用运算放大器举例

外观管脚图它的特点如下： · 内部频率补偿 · 直流电压增益高(约 100dB) · 单位增益频带宽(约 1MHz) · 电源电压范围宽：单电源(3—30V) 双电源(±1.5 一±15V) · 低功耗电流，适合于电池供电 · 低输入偏流 · 低输入失调电压和失调电流 · 共模输入电压范围宽，包括接地 · 差模输入电压范围宽，等于电源电压范围 · 输出电压摆幅大(0 至 Vcc-1.5V) 常用性能指标：性能参数输入失调电压输入失调电压温度系数输入失调电流输入失调电流温度系数大信号电压开环增益共模抑制比最高输出电压 25℃ Vcc=5V， RL=2K Vcc=30V， RL=10K 最低输出电压 Vcc=5V， RL=10K 输出源电流基本范围 <9V 7uA/℃ 5~50nA 10uA/℃ 25~100V/mV 70dB 3.5V 28V 5~20mV 40mA
Hz
Hz
[键入文字]
使用参数：电源电压输入电压差分电压输入 6V GND~Vs ± 0.6V
性能图表：
