第九章 防雷及接地装置

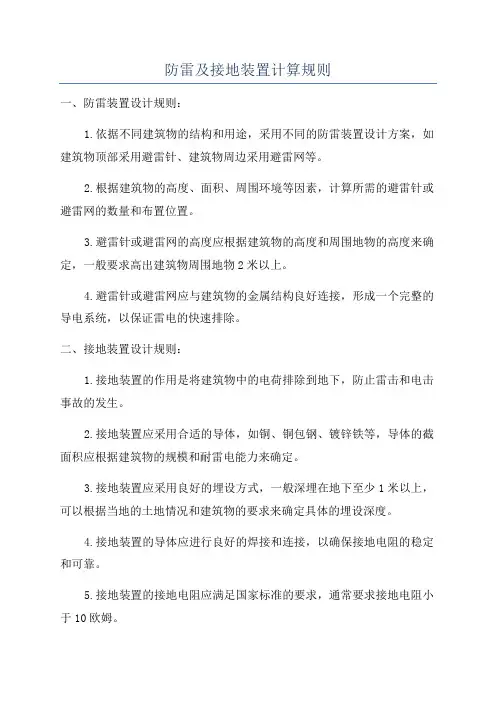

防雷及接地装置计算规则一、防雷装置设计规则：1.依据不同建筑物的结构和用途，采用不同的防雷装置设计方案，如建筑物顶部采用避雷针、建筑物周边采用避雷网等。

2.根据建筑物的高度、面积、周围环境等因素，计算所需的避雷针或避雷网的数量和布置位置。

3.避雷针或避雷网的高度应根据建筑物的高度和周围地物的高度来确定，一般要求高出建筑物周围地物2米以上。

4.避雷针或避雷网应与建筑物的金属结构良好连接，形成一个完整的导电系统，以保证雷电的快速排除。

二、接地装置设计规则：1.接地装置的作用是将建筑物中的电荷排除到地下，防止雷击和电击事故的发生。

2.接地装置应采用合适的导体，如铜、铜包钢、镀锌铁等，导体的截面积应根据建筑物的规模和耐雷电能力来确定。

3.接地装置应采用良好的埋设方式，一般深埋在地下至少1米以上，可以根据当地的土地情况和建筑物的要求来确定具体的埋设深度。

4.接地装置的导体应进行良好的焊接和连接，以确保接地电阻的稳定和可靠。

5.接地装置的接地电阻应满足国家标准的要求，通常要求接地电阻小于10欧姆。

三、防雷及接地装置计算规则：1.计算建筑物的耐雷电能力，根据建筑物的高度、形状、材料等因素来确定。

2.根据建筑物的耐雷电能力和使用要求，选择适当的防雷装置设计方案。

3.计算避雷针或避雷网的数量和布置位置，可以根据建筑物的高度和周围环境来确定。

4.计算接地装置的导体截面积，根据建筑物的规模和耐雷电能力来确定。

5.计算接地装置的埋设深度，根据土地情况和建筑物的要求来确定。

6.计算接地装置的接地电阻，要求接地电阻小于或等于10欧姆。

总之，防雷及接地装置的设计和计算规则是根据建筑物的特点和使用要求来确定的，主要考虑到建筑物的耐雷电能力和人员安全。

设计防雷及接地装置时，需要遵循国家标准和相关规定，并经过专业人员的计算和评估，以确保防雷及接地装置的稳定性和可靠性。

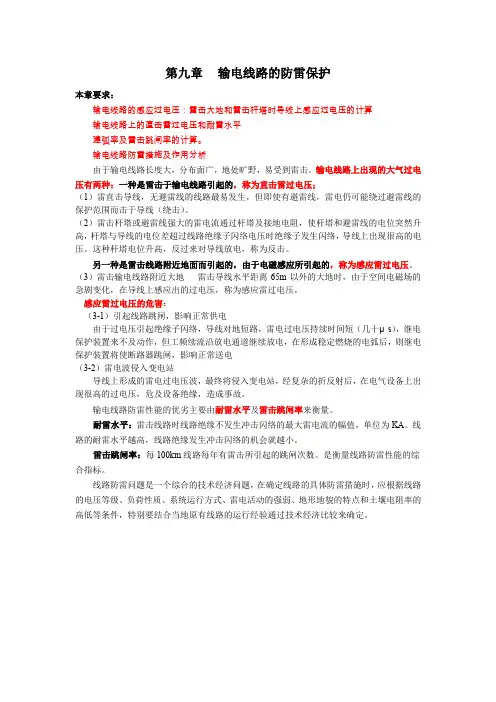

第九章输电线路的防雷保护本章要求：输电线路的感应过电压：雷击大地和雷击杆塔时导线上感应过电压的计算输电线路上的直击雷过电压和耐雷水平建弧率及雷击跳闸率的计算。

输电线路防雷措施及作用分析由于输电线路长度大，分布面广，地处旷野，易受到雷击。

输电线路上出现的大气过电压有两种：一种是雷击于输电线路引起的，称为直击雷过电压；（1）雷直击导线，无避雷线的线路最易发生，但即使有避雷线，雷电仍可能绕过避雷线的保护范围而击于导线（绕击）。

（2）雷击杆塔或避雷线强大的雷电流通过杆塔及接地电阻，使杆塔和避雷线的电位突然升高，杆塔与导线的电位差超过线路绝缘子闪络电压时绝缘子发生闪络，导线上出现很高的电压。

这种杆塔电位升高，反过来对导线放电，称为反击。

另一种是雷击线路附近地面而引起的，由于电磁感应所引起的，称为感应雷过电压。

（3）雷击输电线路附近大地雷击导线水平距离65m以外的大地时，由于空间电磁场的急剧变化，在导线上感应出的过电压，称为感应雷过电压。

感应雷过电压的危害：（3-1）引起线路跳闸，影响正常供电由于过电压引起绝缘子闪络，导线对地短路，雷电过电压持续时间短（几十μs），继电保护装置来不及动作，但工频续流沿放电通道继续放电，在形成稳定燃烧的电弧后，则继电保护装置将使断路器跳闸，影响正常送电（3-2）雷电波侵入变电站导线上形成的雷电过电压波，最终将侵入变电站，经复杂的折反射后，在电气设备上出现很高的过电压，危及设备绝缘，造成事故。

输电线路防雷性能的优劣主要由耐雷水平及雷击跳闸率来衡量。

耐雷水平：雷击线路时线路绝缘不发生冲击闪络的最大雷电流的幅值，单位为KA。

线路的耐雷水平越高，线路绝缘发生冲击闪络的机会就越小。

雷击跳闸率：每100km线路每年有雷击所引起的跳闸次数。

是衡量线路防雷性能的综合指标。

线路防雷问题是一个综合的技术经济问题，在确定线路的具体防雷措施时，应根据线路的电压等级、负荷性质、系统运行方式、雷电活动的强弱、地形地貌的特点和土壤电阻率的高低等条件，特别要结合当地原有线路的运行经验通过技术经济比较来确定。

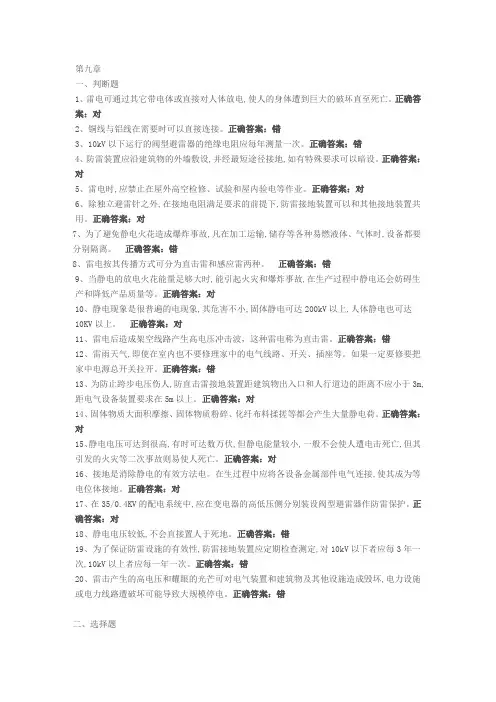

第九章一、判断题1、雷电可通过其它带电体或直接对人体放电,使人的身体遭到巨大的破坏直至死亡。

正确答案：对2、铜线与铝线在需要时可以直接连接。

正确答案：错3、10kV以下运行的阀型避雷器的绝缘电阻应每年测量一次。

正确答案：错4、防雷装置应沿建筑物的外墙敷设,并经最短途径接地,如有特殊要求可以暗设。

正确答案：对5、雷电时,应禁止在屋外高空检修、试验和屋内验电等作业。

正确答案：对6、除独立避雷针之外,在接地电阻满足要求的前提下,防雷接地装置可以和其他接地装置共用。

正确答案：对7、为了避免静电火花造成爆炸事故,凡在加工运输,储存等各种易燃液体、气体时,设备都要分别隔离。

正确答案：错8、雷电按其传播方式可分为直击雷和感应雷两种。

正确答案：错9、当静电的放电火花能量足够大时,能引起火灾和爆炸事故,在生产过程中静电还会妨碍生产和降低产品质量等。

正确答案：对10、静电现象是很普遍的电现象,其危害不小,固体静电可达200kV以上,人体静电也可达10KV以上。

正确答案：对11、雷电后造成架空线路产生高电压冲击波，这种雷电称为直击雷。

正确答案：错12、雷雨天气,即使在室内也不要修理家中的电气线路、开关、插座等。

如果一定要修要把家中电源总开关拉开。

正确答案：错13、为防止跨步电压伤人,防直击雷接地装置距建筑物出入口和人行道边的距离不应小于3m,距电气设备装置要求在5m以上。

正确答案：对14、固体物质大面积摩擦、固体物质粉碎、化纤布料揉搓等都会产生大量静电荷。

正确答案：对15、静电电压可达到很高,有时可达数万伏,但静电能量较小,一般不会使人遭电击死亡,但其引发的火灾等二次事故则易使人死亡。

正确答案：对16、接地是消除静电的有效方法电。

在生过程中应将各设备金属部件电气连接,使其成为等电位体接地。

正确答案：对17、在35/0.4KV的配电系统中,应在变电器的高低压侧分别装设阀型避雷器作防雷保护。

正确答案：对18、静电电压较低,不会直接置人于死地。

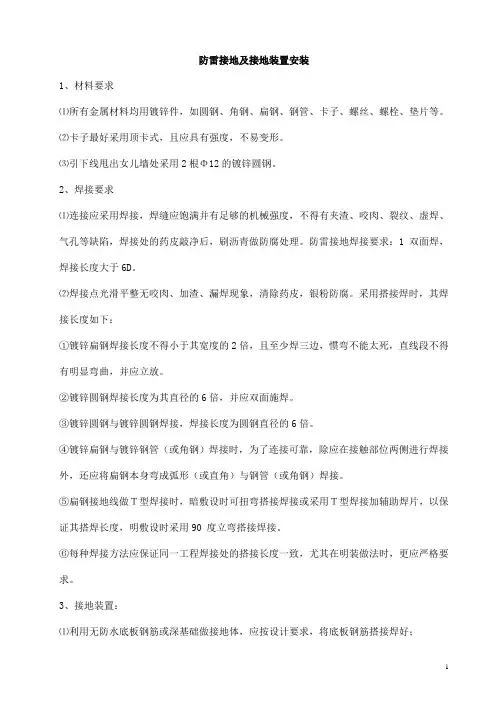

防雷接地及接地装置安装1、材料要求⑴所有金属材料均用镀锌件，如圆钢、角钢、扁钢、钢管、卡子、螺丝、螺栓、垫片等。

⑵卡子最好采用顶卡式，且应具有强度，不易变形。

⑶引下线甩出女儿墙处采用2根Φ12的镀锌圆钢。

2、焊接要求⑴连接应采用焊接，焊缝应饱满并有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处的药皮敲净后，刷沥青做防腐处理。

防雷接地焊接要求：1 双面焊，焊接长度大于6D。

⑵焊接点光滑平整无咬肉、加渣、漏焊现象，清除药皮，银粉防腐。

采用搭接焊时，其焊接长度如下：①镀锌扁钢焊接长度不得小于其宽度的2倍，且至少焊三边，惯弯不能太死，直线段不得有明显弯曲，并应立放。

②镀锌圆钢焊接长度为其直径的6倍，并应双面施焊。

③镀锌圆钢与镀锌圆钢焊接，焊接长度为圆钢直径的6倍。

④镀锌扁钢与镀锌钢管（或角钢）焊接时，为了连接可靠，除应在接触部位两侧进行焊接外，还应将扁钢本身弯成弧形（或直角）与钢管（或角钢）焊接。

⑤扁钢接地线做Ｔ型焊接时，暗敷设时可扭弯搭接焊接或采用Ｔ型焊接加辅助焊片，以保证其搭焊长度，明敷设时采用90 度立弯搭接焊接。

⑥每种焊接方法应保证同一工程焊接处的搭接长度一致，尤其在明装做法时，更应严格要求。

3、接地装置：⑴利用无防水底板钢筋或深基础做接地体，应按设计要求，将底板钢筋搭接焊好；⑵将柱内两根相临或对角的钢筋与底板钢筋搭接焊好，并将柱内主筋用色标作好标记，色标颜色在同一单位工程中，应一致并与土建工程上用的颜色区分开。

4、接地干线⑴室外接地干线敷设：室外接地干线一般敷设在沟内，回填土应压实但不需打夯，末端露出地面500mm，以便接引线。

⑵室内接地干线明敷设：①室内接地干线多为明敷设，但部分设备连接的支线需经地面也可埋在混凝土内。

②明敷设接地线不应妨碍设备的拆除与检修。

③接地线应水平或垂直敷设，也可沿建筑物表面平行敷设，不应有高低起伏及弯曲情况；④接地线沿建筑物墙壁敷设时，接地干线距地面应不小于200mm，距墙面不小于10m，支持件间的水平直线距离一般为1m，垂直部分为1.5m，转弯部分为0.5m。

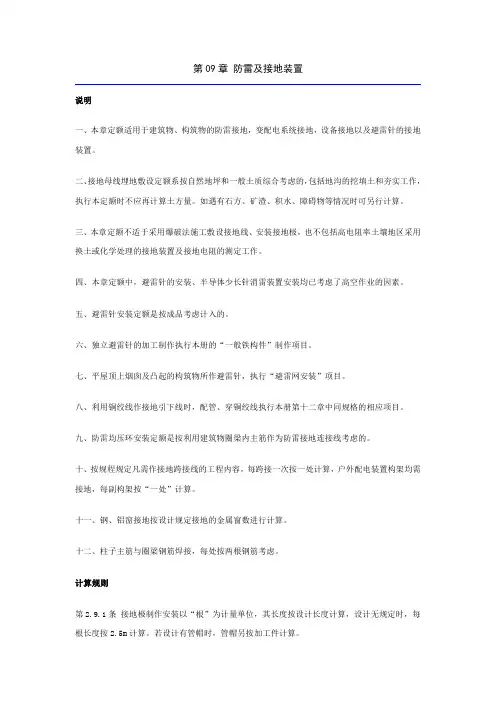

第09章防雷及接地装置说明一、本章定额适用于建筑物、构筑物的防雷接地，变配电系统接地，设备接地以及避雷针的接地装置。

二、接地母线埋地敷设定额系按自然地坪和一般土质综合考虑的，包括地沟的挖填土和夯实工作，执行本定额时不应再计算土方量。

如遇有石方、矿渣、积水、障碍物等情况时可另行计算。

三、本章定额不适于采用爆破法施工敷设接地线、安装接地极，也不包括高电阻率土壤地区采用换土或化学处理的接地装置及接地电阻的测定工作。

四、本章定额中，避雷针的安装、半导体少长针消雷装置安装均已考虑了高空作业的因素。

五、避雷针安装定额是按成品考虑计入的。

六、独立避雷针的加工制作执行本册的“一般铁构件”制作项目。

七、平屋顶上烟囱及凸起的构筑物所作避雷针，执行“避雷网安装”项目。

八、利用铜绞线作接地引下线时，配管、穿铜绞线执行本册第十二章中同规格的相应项目。

九、防雷均压环安装定额是按利用建筑物圈梁内主筋作为防雷接地连接线考虑的。

十、按规程规定凡需作接地跨接线的工程内容，每跨接一次按一处计算，户外配电装置构架均需接地，每副构架按“一处”计算。

十一、钢、铝窗接地按设计规定接地的金属窗数进行计算。

十二、柱子主筋与圈梁钢筋焊接，每处按两根钢筋考虑。

计算规则第2.9.1条接地极制作安装以“根”为计量单位，其长度按设计长度计算，设计无规定时，每根长度按2.5m计算。

若设计有管帽时，管帽另按加工件计算。

第2.9.2条接地母线敷设，按设计长度以“10m”为计量单位计算工程量。

接地母线、避雷网敷设，均按延长米计算，其长度按施工图设计水平和垂直规定长度另加3.9%的附加长度（包括转弯、上下波动、避绕障碍物、搭接头所占长度）计算。

计算主材消耗量时应增加规定的损耗率。

第2.9.3条接地跨接线以“处”为计量单位，按规程规定凡需作接地跨接线的工程内容，每跨接一次按一处计算，户外配电装置构架均需接地，每副构架按“一处”计算。

第2.9.4条避雷针的加工、制作、安装，以“根”为计量单位，独立避雷针安装以“基”为计量单位。

防雷及接地装置安全操作规程防雷及接地装置安全操作规程一、概述为了保障人身安全和设备正常运行，防雷及接地装置是必不可少的一项设施。

本规程旨在规范防雷及接地装置的使用、维护和检修，减少设备损坏和人员伤亡事故的发生。

二、使用注意事项1. 安装：防雷及接地装置必须安装在设备或建筑物外部，不得安装在建筑物内部或设备内部。

2. 物料：防雷及接地装置所选材料必须符合国家产品质量标准，并有厂家提供的合格证明。

3. 连接：设备的防雷及接地装置必须与地线连接牢固可靠，且接地电阻不能超过规定的要求。

4. 检查：防雷及接地装置使用前必须进行检查和测量，确保接地系统和机房的接地符合要求。

5. 跨越：绝不得在接地线或防雷装置上悬挂或穿过电缆、电线或其他物品。

三、维护及保养1. 系统的定期检查：接地系统必须进行定期检查，检查频率按照要求进行执行。

2. 清洗：必须定期清洗设备和装置的防雷及接地装置，以确保良好的接触，避免积存污物导致防雷及接地装置变差而不起作用。

3. 维护换件：发现装置失效或过期必须及时维修或更换。

若接地电阻大于50欧时，应及时进行检测和维护。

4. 故障处理：如果发现电器设备闪烁、噪音过大或者有明显的安全隐患时，必须立刻停机排除故障。

不得在未排除故障前继续使用设备。

四、应急处理措施1.当发生防雷及接地装置发生故障，维修人员必须满足要求进行修复。

2.在接受雷击后应及时检查防雷及接地装置，有痕迹必须及时清洁、涂漆或更换。

3.若发现接地电阻高于要求的数值，应紧急排除。

若问题严重，必须及时通知相关人员进行处理。

五、废弃物处理1.防雷及接地装置的废弃物必须按照国家相关的要求进行处理。

2.废弃物必须按照相关标准和管理程序进行储存、运输和处理。

六、其他规定1.公司内人员必须严格按照要求使用防雷及接地装置，未经授权不得随意拆卸或改变防雷及接地装置；2.作业人员在工作时必须使用个人防护用品。

本规程的修改或变更必须按照规定的程序进行，并应将变更通知所有用户。

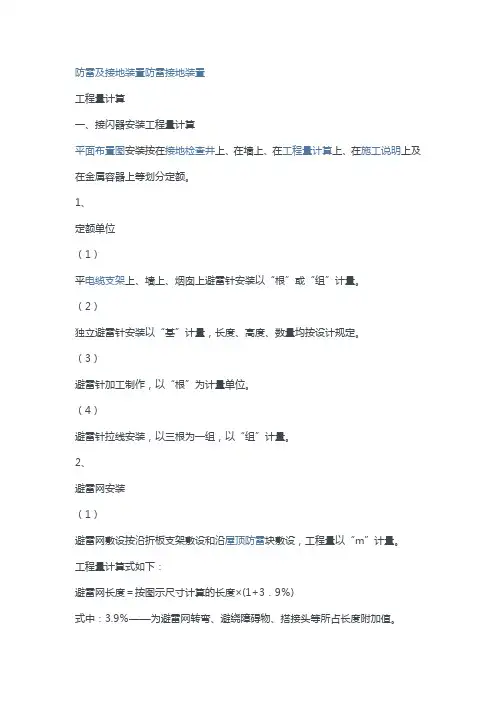

防雷及接地装置防雷接地装置工程量计算一、接闪器安装工程量计算平面布置图安装按在接地检查井上、在墙上、在工程量计算上、在施工说明上及在金属容器上等划分定额。

1、定额单位（1）平电缆支架上、墙上、烟囱上避雷针安装以“根”或“组”计量。

（2）独立避雷针安装以“基”计量，长度、高度、数量均按设计规定。

（3）避雷针加工制作，以“根”为计量单位。

（4）避雷针拉线安装，以三根为一组，以“组”计量。

2、避雷网安装（1）避雷网敷设按沿折板支架敷设和沿屋顶防雷块敷设，工程量以“m”计量。

工程量计算式如下：避雷网长度＝按图示尺寸计算的长度×(1+3．9％)式中：3.9％——为避雷网转弯、避绕障碍物、搭接头等所占长度附加值。

（2）混凝土块制作，以“块”计量，按支持卡子的数量考虑，一般每米1个，拐弯处每半米1个（3）均压环安装，以“m”计量单独用扁钢、圆钢作均压环时，工程量以设计需要作均压接地的圈梁的中心线长度按“延长米”计算，执行“均压环敷设”项目。

利用防雷接地圈梁内主筋作均压环时，工程量以设计需要作均压接地的圈梁中心线长度，按“延长米”计算，定额按两根主筋考虑，超过两根主筋时，可按比例调整。

（4）柱子主筋与圈梁焊接，以“处”计量柱子主筋与圈梁连接的“处”数按设计规定计算。

每处按两根主筋与两根圈梁钢筋分别焊接连接考虑。

如果焊接主筋和圈梁钢筋超过两根时，可按比例调整。

建筑物玻璃幕墙组线1一避雷针；2--避雷网；3一均压环；4一引下线；5一引下线卡子：6--断接卡子；7一引下线保护管；8一接地母线；9－接地极二、引下线安装工程量计算避雷引下线是从接闪器到断接卡子的部分，其定额划分有：沿建筑物、沿构筑物引下；利用建（构）筑物结构主筋引下；利用金属构件引下等。

1、引下线安装，按高层建筑建筑物高度计算，以“延长米”计量，定额包括支持卡子的制作与埋设。

其引下线工程量按下式计算：引下线长度＝按图示尺寸计算的长度×(1+3．9％)2、利用建(构)筑物结构主筋作引下线安装：按下列方法计算工程量。
