全站防雷及接地装置

避雷带及引下线安装分部工程质量验收表工程编号：8-1表号：DL/T 5161.1表5.0.2序号分项工程名称分项验收结论备注1综合楼避雷带及引下线安装合格验收结论：验收单位签字施工单位年月日监理单位年月日接地装置安装分部工程质量验收表工程编号：8-2表号：DL/T 5161.1表5.0.2序号分项工程名称分项验收结论备注1屋外接地装置安装合格2屋内接地装置安装合格3电气二次系统等电位接地装置安装合格验收结论：验收单位签字施工单位年月日监理单位年月日全站地下-0.8m 接地网分项工程质量验收表工程编号：8-2-1.2表号：DL/T 5161.6表1.0.2安装位置全站地下-0.8m 接地网工序检验项目性质质量标准质量验收结果单项结论原材料检查接地材料材质、规格主控符合设计文件要求，有合格证明文件合格降阻材料材质、规格符合设计文件要求，有合格证明文件垂直接地极敷设接地极顶面埋设深度主控符合设计文件要求，设计无要求时应不小于0.8m埋深0.8米，符合设计要求合格接地极间距离不小于2倍接地极长度间距10米合格水平接地极敷设接地极顶面埋设深度（包括通过道路时的埋深）主控符合设计文件要求，设计无要求时应不小于0.8m埋深0.8米，符合设计要求合格水平接地极的间距符合设计文件要求，设计无要求时应不小于5m 间距7米，符合设计要求合格接地极与建筑物的距离符合设计文件要求间距大于1.5米，符合设计要求合格均压带敷设间距符合设计文件要求接地网的外缘各角应成圆弧形且闭合，圆弧的半径不小于1/2临近均压带间距半径为6m 的圆弧形合格接地线保护措施通过道路、铁路、管道等交叉处及可能使接地线遭机械损伤处用角钢覆盖或穿钢管；穿过已有建(构)筑物处有钢管或其他坚固的保护套穿钢管保护合格断接卡的位置、数量及保护措施符合设计文件要求断接卡位置、数量符合设计要求并设置断线盒保护合格引向建筑物入口处的接地点标识白底黑色的“”刷白色底漆并标以黑色“〨”符号合格标识位于接地点正上方，便于识别标识位于接地点正上方，便于识别合格接地装置连接焊接搭接长度扁钢与扁钢(槽钢)主控不小于2倍宽度，且焊接面不小于3面圆钢与圆钢或圆钢与扁钢(槽钢)主控双面焊接时不小于6倍圆钢直径单面焊接时不小于12倍圆钢直径直接焊接，或在接触部表号：DL/T 5161.6续表1.0.2工序检验项目性质质量标准质量验收结果单项结论接地装置连接焊接部位检查焊缝外观质量符合要求，无焊渣、表面防腐合格；放热焊接头无气孔放热焊接无气孔，并刷防腐沥青漆合格螺栓连接部位的检查连接规范、防松可靠断接卡螺栓连接紧固合格压接端子连接部位的检查紧密、电气连接可靠与其他连接装置间连接点数符合设计文件要求，且不小于2点大于2点，可靠连接形成闭合回路合格降阻和防腐施工降阻施工符合设计或产品技术文件要求接地极的防腐材料和质量符合设计文件要求回填土回填土质量符合设计文件要求，无腐蚀性，无石块、建筑垃圾粘土回填，无石块、建筑垃圾合格分层夯实符合设计文件要求250mm厚，分层夯实合格验收结论：验收单位签字施工单位年月日屋内接地装置安装分项工程质量验收表工程编号：8-2-2表号：DL/T 5161.6表2.0.2安装位置变电综合楼屋内工序检验项目性质质量标准质量验收结果单项结论原材料检查接地材料材质、规格主控符合设计文件要求，有合格证明文件-50×6热镀锌扁钢，合格证明文件齐全合格接地装置安装明敷接地线敷设位置符合设计文件要求，便于检查，不妨碍设备拆卸检修支持件安装支持件间距水平直线部分0.5m～1.5m垂直部分 1.5m～3.0m转弯部分0.3m～0.5m支持件固定主控牢固沿建筑物敷设时与建筑物的间距与建筑物平行，间距为10mm～15mm水平敷设时的距地面高度250mm～300mm跨越建筑物伸缩缝或沉降缝的措施应有伸缩补偿装置接地线弯成弧状合格穿过墙壁、楼板处的保护措施加装钢管或坚固的保护管穿管保护合格引向建筑物的入口处的接地点标识白底黑色的“”刷白色底漆并标以黑色“〨”符号合格标识位于接地点正上方，便于识别标识位于接地点正上方，便于识别合格电气装置的接地与接地母线或接地网的连接主控连接可靠、无串接连接可靠、无串接合格接地体连接扁钢与扁钢（槽钢）主控焊接长度不小于2倍宽度，且焊接不小于3个棱边搭接110mm，3面满焊合格圆钢与圆钢或圆钢与扁钢的连接长度主控双面焊接长度不小于6倍圆钢直径单面焊接长度不小于12倍圆钢直径焊接部位检查主控焊缝外观质量符合要求，无焊渣，表面防腐合格焊缝饱满，无焊渣合格表号：DL/T 5161.6续表2.0.2工序检验项目性质质量标准质量验收结果单项结论接地装置安装与屋外或其他接地装置连接点数主控符合设计文件要求，且不小于2点与屋外主接地网27点连接合格接地线与支持件间连接牢固其他明敷接地线标识15mm～100mm等宽的黄色、绿色相间的条纹标识中性线标识淡蓝色标识淡蓝色标识合格验收结论：验收单位签字施工单位年月日综合楼避雷带接地装置安装分项工程质量验收表工程编号：8-1-1表号：DL/T 5161.6表3.0.2安装位置综合楼楼顶工序检验项目性质质量标准质量验收结果单项结论集中接地装置敷设材料材质、规格主控符合设计文件要求，有合格证明或复检结论合格接地极顶面埋设深度主控符合设计文件要求，设计无要求时应不小于0.8m 接地极间距离不小于2倍接地极长度与接地网连接可靠引下线安装器材材质、规格主控符合设计文件要求-50×6热镀锌扁钢，合格证明文件齐全合格引下线与接地网的连接可靠引下线与避雷带焊接牢固，与主接地网螺栓连接紧固合格引下线固定牢固暗敷固定牢固合格断接卡设置与连接符合设计文件要求暗敷接线盒保护，距地1.6米，与主地网螺栓连接合格其他接地装置安装用作避雷针接地引线的金属筒体与接地极的连接两点对称，可靠独立避雷针及其接地装置与道路或建筑物的出入口距离主控≥3m ；当小于3m 时，应采取均压措施或铺设卵石或沥青地面独立避雷针和避雷线独立的集中接地装置与接地网的地中距离≥3m ；不能满足时，应符合设计文件要求避雷针或防雷金属网与建筑物顶部的其他金属物体连接可靠且连成一体可靠且连成一体合格厂、站内避雷线检查挡内不应有接头验收结论：验收单位签字施工单位年 月 日继电保护及安全自动装置的接地装置安装分项工程质量验收表工程编号：8-2-3表号：DL/T 5161.6表4.0.2安装位置变电综合楼工序检验项目性质质量标准质量验收结果单项结论等电位接地网装置安装材料材质、规格铜制材料，截面不小于100mm2TMY-25×4铜排，合格证明文件齐全合格与主接地网的连接主控采用不小于50mm2、不小于4根的铜缆与主接地一点直接连接，且连接位置远离强电场4根VV-1.0-1×50电缆与主地网1点连接合格屏柜下的等电位接地网连成环网，用绝缘子固定连成环网，用绝缘子固定合格屏柜内的等电位接地铜排截面不小于100mm2，用绝缘子固定25×4铜牌，用绝缘子固定牢固合格屏柜内等电位接地铜排与等电位接地网连接铜芯电缆，截面不小于50mm2合格电缆屏蔽层接地采用截面不小于4mm2的多股铜线与等电位铜排可靠连接，接地方式符合设计文件要求合格等电位接地铜排的固定符合设计文件要求用膨胀螺丝将380V绝缘子固定于沟道内上方沟壁，铜排与绝缘子螺栓固定合格其他电压互感器、电流互感器的二次回路接地电流回路各绕组一点接地，公用电压回路全站一点接地，接地点位置符合设计文件要求电流回路各绕组一点接地，公用电压回路全站一点接地，接地点位置符合设计文件要求合格控制电缆铠装层直接接地直接接地合格验收结论：验收单位签字施工单位年月日全站地下-0.8米接地网屋外接地装置隐蔽前检查签证工程编号：8-2-1.2表号：DL/T 5161.6表6.0.2检查范围全站地下-0.8m接地网检查项目检查结果备注接地沟深度（m）-0.8米水平接地极材质、规格垂直接地极材质、规格接地装置连接方法热熔焊接地极搭接长度接地极焊接面数水平与垂直接地极连接方法热熔焊焊接处的防腐措施刷沥青防腐漆接地装置顶面距地面高度（m）-0.8米沟内有无石块、建筑垃圾无石块建筑垃圾接地装置布置图应有份数1实有份数1验收结论：验收单位签字施工单位年月日接地电阻测试签证工程编号：表号：DL/T 5161.6表6.0.4测试范围测试日期年月日天气情况环境温度（℃）测试方案及过程简述：接地电阻实测值（Ω）接地电阻设计值（Ω）测试人员资格检查情况检测用设备、仪器检查情况施工记录资料检查情况附件：接地电阻测试报告，接地导通测试报告验收结论：[经检查验收：××接地网接地电阻测试记录及报告(接地电阻测试、接地导通测试)真实、齐全，所测区域接地电阻符合设计规定，接地导通合格]验收单位签字施工单位年月日。

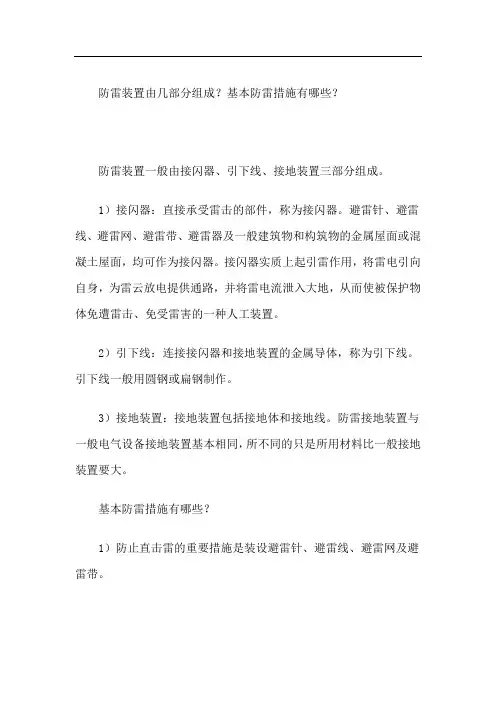

防雷装置由几部分组成？基本防雷措施有哪些？
防雷装置一般由接闪器、引下线、接地装置三部分组成。

1）接闪器：直接承受雷击的部件，称为接闪器。

避雷针、避雷线、避雷网、避雷带、避雷器及一般建筑物和构筑物的金属屋面或混凝土屋面，均可作为接闪器。

接闪器实质上起引雷作用，将雷电引向自身，为雷云放电提供通路，并将雷电流泄入大地，从而使被保护物体免遭雷击、免受雷害的一种人工装置。

2）引下线：连接接闪器和接地装置的金属导体，称为引下线。

引下线一般用圆钢或扁钢制作。

3）接地装置：接地装置包括接地体和接地线。

防雷接地装置与一般电气设备接地装置基本相同，所不同的只是所用材料比一般接地装置要大。

基本防雷措施有哪些？
1）防止直击雷的重要措施是装设避雷针、避雷线、避雷网及避雷带。

2）防止静电感应过电压的措施是将建筑物内的金属设备、金属管路及结构的钢盘等给予接地。

3）低压线路防止雷电波侵入的措施是，对于重要用户，采用直埋电缆配电，在进户处将电缆金属外皮接地，或由架空线路转经50m 以上的直埋电缆配电，在电缆和架空转接处装一组低压阀式避雷器，并将电缆金属外皮和绝缘子的铁脚一并接地。

对于一般用户，当采用架空线进户时，将进户线横担、绝缘子的铁脚一并接地。

若要保护直入式电能表，在进户线处应增装一组低压阀式避雷器。

4）架空管道防止雷电波侵入的措施是，在管道进口及邻进处100m 内，采取1～4处接地。

该接地装置可与电气设备接地装置共用。

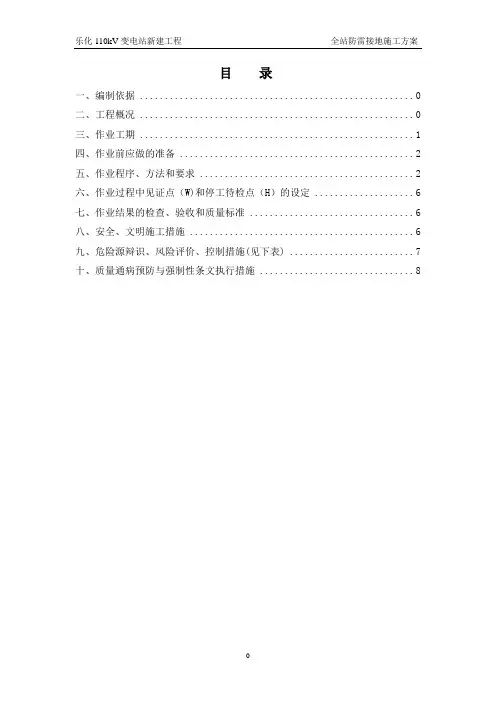

目录一、编制依据 0二、工程概况 0三、作业工期 (1)四、作业前应做的准备 (2)五、作业程序、方法和要求 (2)六、作业过程中见证点（W)和停工待检点（H）的设定 (6)七、作业结果的检查、验收和质量标准 (6)八、安全、文明施工措施 (6)九、危险源辩识、风险评价、控制措施(见下表) (7)十、质量通病预防与强制性条文执行措施 (8)一、编制依据1．乐化110kV变电站新建工程全站防雷接地施工图（南供设计院）。

2．《电气装置安装工程接地装置施工及验收规范》（GB50169—2006）3．《电气装置安装工程电气设备交接试验标准》(GB50150-2006）4．《电气装置安装工程质量检验及评定规程》(DL/T5161.1-5161。

17—2002）5．公司三整合体系文件和本工程施工组织设计6．关于印发《国家电网公司十八项电网重大反事故措施》(修订版)的通知（国家电网生技〔2012〕352号）7．《国家电网公司输变电工程标准工艺（一)施工工艺手册》《国家电网公司输变电工程标准工艺（二)施工工艺示范光盘》《国家电网公司输变电工程标准工艺（三）工艺标准库》《国家电网公司输变电工程标准工艺（四）典型施工方案》8．关于印发《国家电网公司输变电工程达标投产考核办法》的通知(国家电网基建〔2011〕146号)9．关于印发《国家电网公司输变电优质工程评选办法》的通知（国家电网基建〔2011〕148号）二、工程概况本工程的接地装置按设计图纸的要求如下:以上接地装置用的钢材均要热镀锌处理，地下焊点要涂以KV导电防腐涂料。

本站接地电阻要求值应符合R≤0.5Ω。

由于接触电势大，本工程要按设计要求采取均压措施，如设立帽檐式均压带,在操作区铺设鹅卵石及沥青混合物等。

参加作业的人员组织分项负责人：杜程安全负责人: 徐俊技术负责人：周运林接地装置施工设负责人1人，电焊工3人，普工6人。

分项负责人应具有一定文化水平，能看懂图纸，领会设计意图，具有一定的施工经验，电焊工应经过专业培训并经考试合格，具有上岗证的人员担任。

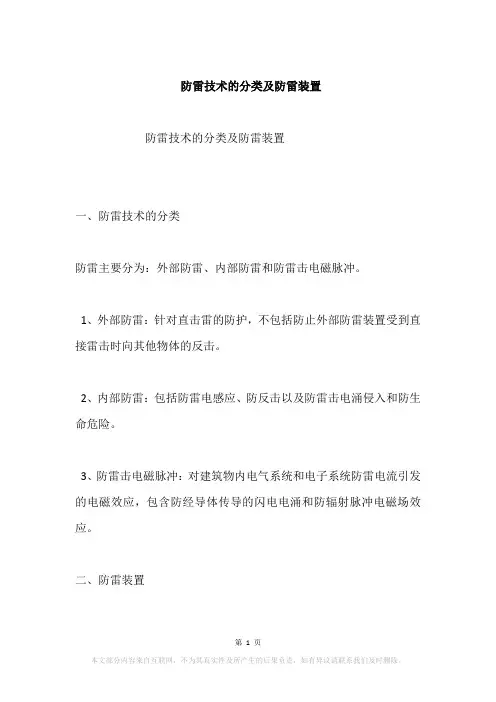

防雷技术的分类及防雷装置防雷技术的分类及防雷装置一、防雷技术的分类防雷主要分为：外部防雷、内部防雷和防雷击电磁脉冲。

1、外部防雷：针对直击雷的防护，不包括防止外部防雷装置受到直接雷击时向其他物体的反击。

2、内部防雷：包括防雷电感应、防反击以及防雷击电涌侵入和防生命危险。

3、防雷击电磁脉冲：对建筑物内电气系统和电子系统防雷电流引发的电磁效应，包含防经导体传导的闪电电涌和防辐射脉冲电磁场效应。

二、防雷装置建筑物防雷装置是指用于对建筑物进行雷电防护的整套装置，由外部防雷装置和内部防雷装置组成。

1、外部防雷装置：指用于防直击雷的防雷装置，由接闪器、引下线和接地装置组成。

l 接闪器接闪杆（以前称避雷针）、接闪带（以前称避雷带）、接闪线（以前称避雷线）、接闪网（以前称避雷网）以及金属屋面、金属构件等均为常用的接闪器。

原理：接闪器是利用其高出被保护物的标高，把雷电引向自身，起到拦截闪击的作用,通过引下线和接地装置，把雷电流泄入大地，保护被保护物免受雷击。

保护范围：按滚球法确定。

假设以一定半径的球体，沿需要防直击雷的部位滚动，当球体只触及接闪器和地面，而不触及需要保护的部位时，则该部分就得到接闪器的保护。

此时对应的球面线即是保护范围的轮廓线。

滚球的半径按建筑物防雷类别确定，一类为30米、二类为45米、三类为60米。

l 引下线是连接接闪器与接地装置的圆钢或扁铁等金属导体，用于将雷电流从接闪器传导至接地装置。

引下线应满足机械强度、耐腐蚀和热稳定的要求。

防直击雷的专设引下线距建筑物出入口或人行道边沿不宜小于3m。

l 接地装置是接地体和接地线的总和，用于传导雷电流并将其流散入大地。

防雷接地电阻通常指冲击接地电阻，它一般小于工频接地电阻（这是因为极大的雷电流自接地体流入土壤时，接地体附近产生强大的磁场，击穿土壤并产生火花，相当于增大了接地体的泄放电流面积，减小了接地电阻）。

土壤电阻率越高，雷电流越大，以及接地体和接地线越短，则冲击接地电阻减小越多。

防雷及接地装置安装作业指导书(标准版)Security technology is an industry that uses security technology to provide security services to society. Systematic design, service and management.( 安全管理 )单位：______________________姓名：______________________日期：______________________编号：AQ-SN-0544防雷及接地装置安装作业指导书(标准版)1.适用范围适用于建筑电气工程中防雷及接地装置安装。

2.主要机具：2.1机械设备：电焊机、气割、切割机等。

2.2工具：电锤、射钉枪、手锤、钢锯、活扳手、粉线袋、记号笔、铁锹、夯等。

2.3检测装置：线坠、钢卷尺、钢皮尺、接地电阻测试仪等。

3.成品保护3.1接地装置埋设沟挖土方时，注意不要损坏接地体。

3.2安装接地体时，不得破坏散水和外墙装修。

3.3支架稳注后，不得碰撞松动。

3.4避雷网敷设后，应避免砸碰。

3.5拆除脚手架或搬运物件时，不得碰坏接地干线和避雷针。

3.6焊接施工时注意保护墙面。

4.环保安全措施4.1引下线安装前,要检查架子、跳板及防护设施是否符合高空作业安全施工相关规定。

4.2遇六级以上大风和暴雨、雷电气候时，停止露天作业。

4.3严寒、酷暑季节露天作业应穿戴相应的防护用品及配备适宜的药品以防人身伤害。

4.4配合土建施工时，应穿硬头靴，防止铁钉扎脚及硬物伤害。

4.5安装屋面避雷网时，随身携带和使用的作业工具，应放置在顺手稳妥之处，防止坠落伤人。

4.6电焊机防护装置、绝缘及接线符合相关规定，外壳须设可靠接地保护。

4.7施焊地点潮湿或焊工身体出汗使衣服潮湿时，严禁靠在钢模板或建筑钢筋上。

焊接临时接地线头严禁浮搭。

4.8焊工操作时严禁焊钳夹在腋下去搬被焊工件或将焊接电缆挂在脖颈上。

全站防雷接地施工方案一、施工前期准备现场勘查：详细了解施工现场的地形、地貌、气候条件，以及已有的防雷接地设施情况。

制定施工方案：根据勘查结果，结合工程要求，制定详细、可行的施工方案。

人员培训：对施工人员进行防雷接地知识、安全操作规程等方面的培训，确保施工质量和安全。

物资准备：按照施工方案要求，提前采购所需的接地材料、工具、设备等。

二、防雷接地系统设计设计依据：根据国家和地方防雷接地相关标准、规范，以及工程实际情况进行设计。

接地网设计：根据土壤电阻率、接地电阻要求等因素，合理设计接地网布局、接地体规格和数量等。

等电位连接设计：确保站内所有金属物体之间形成良好的等电位连接，避免雷电电位差引起的危害。

三、材料选择与检验材料选择：选用符合国家和地方标准的防雷接地材料，确保材料质量可靠。

材料检验：对进场的材料进行严格检验，包括外观检查、性能测试等，确保材料符合要求。

四、施工流程与步骤接地体安装：按照设计要求，进行接地体的埋设、连接等工作。

等电位连接：将站内所有金属物体进行等电位连接，确保连接可靠。

接地电阻测试：施工完成后，进行接地电阻测试，确保接地电阻符合设计要求。

五、安全施工措施施工现场设置安全警示标志，确保施工人员和周边人员安全。

严格遵守安全操作规程，杜绝违章作业。

定期对施工设备进行检查和维护，确保设备正常运行。

六、质量检测与验收对施工过程进行质量监督，确保施工质量符合设计要求。

施工完成后，进行质量检测和验收，确保工程合格。

七、工程维护与管理建立防雷接地设施维护管理制度，定期对设施进行检查和维护。

对发现的问题及时进行整改和修复，确保设施正常运行。

定期对防雷接地设施进行检测和测试，确保其性能符合要求。

八、施工环境保护施工过程中，尽量减少对周边环境的影响，如噪音、扬尘等。

施工废弃物要进行分类处理，减少对环境的污染。

合理使用资源，减少浪费，提高施工效率。

通过以上方案的实施，可以确保全站防雷接地施工的质量和安全，同时保障工程的长期稳定运行。

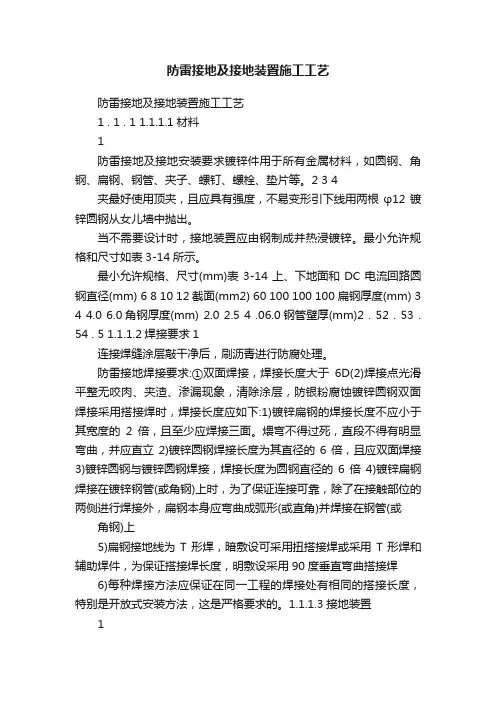

防雷接地及接地装置施工工艺防雷接地及接地装置施工工艺1 . 1 . 1 1.1.1.1材料1防雷接地及接地安装要求镀锌件用于所有金属材料，如圆钢、角钢、扁钢、钢管、夹子、螺钉、螺栓、垫片等。

2 3 4夹最好使用顶夹，且应具有强度，不易变形引下线用两根φ12镀锌圆钢从女儿墙中抛出。

当不需要设计时，接地装置应由钢制成并热浸镀锌。

最小允许规格和尺寸如表3-14所示。

最小允许规格、尺寸(mm)表3-14上、下地面和DC电流回路圆钢直径(mm) 6 8 10 12截面(mm2) 60 100 100 100扁钢厚度(mm) 3 4 4.0 6.0角钢厚度(mm) 2.0 2.5 4 .06.0钢管壁厚(mm)2 . 52 . 53 .54 . 5 1.1.1.2焊接要求1连接焊缝涂层敲干净后，刷沥青进行防腐处理。

防雷接地焊接要求:①双面焊接，焊接长度大于6D(2)焊接点光滑平整无咬肉、夹渣、渗漏现象，清除涂层，防银粉腐蚀镀锌圆钢双面焊接采用搭接焊时，焊接长度应如下:1)镀锌扁钢的焊接长度不应小于其宽度的2倍，且至少应焊接三面。

煨弯不得过死，直段不得有明显弯曲，并应直立2)镀锌圆钢焊接长度为其直径的6倍，且应双面焊接3)镀锌圆钢与镀锌圆钢焊接，焊接长度为圆钢直径的6倍4)镀锌扁钢焊接在镀锌钢管(或角钢)上时，为了保证连接可靠，除了在接触部位的两侧进行焊接外，扁钢本身应弯曲成弧形(或直角)并焊接在钢管(或角钢)上5)扁钢接地线为T形焊，暗敷设可采用扭搭接焊或采用T形焊和辅助焊件，为保证搭接焊长度，明敷设采用90度垂直弯曲搭接焊6)每种焊接方法应保证在同一工程的焊接处有相同的搭接长度，特别是开放式安装方法，这是严格要求的。

1.1.1.3接地装置1人工接地体1)应为角钢或圆钢，长度不小于2.5m，间距不小于5m，顶部成锐角。

2)埋设时，应挖深0.8 ~ 1m、宽0.5m的沟槽，沟槽顶部宽，底部窄。

打桩时，应采取措施防止接地角钢或圆钢开裂。

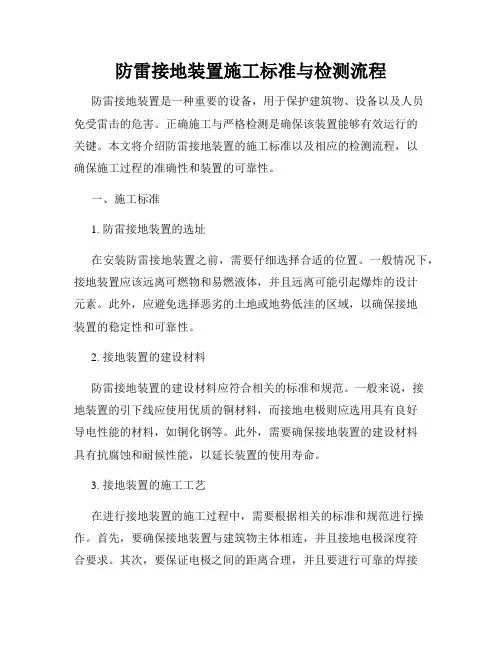

防雷接地装置施工标准与检测流程防雷接地装置是一种重要的设备，用于保护建筑物、设备以及人员免受雷击的危害。

正确施工与严格检测是确保该装置能够有效运行的关键。

本文将介绍防雷接地装置的施工标准以及相应的检测流程，以确保施工过程的准确性和装置的可靠性。

一、施工标准1. 防雷接地装置的选址在安装防雷接地装置之前，需要仔细选择合适的位置。

一般情况下，接地装置应该远离可燃物和易燃液体，并且远离可能引起爆炸的设计元素。

此外，应避免选择恶劣的土地或地势低洼的区域，以确保接地装置的稳定性和可靠性。

2. 接地装置的建设材料防雷接地装置的建设材料应符合相关的标准和规范。

一般来说，接地装置的引下线应使用优质的铜材料，而接地电极则应选用具有良好导电性能的材料，如铜化钢等。

此外，需要确保接地装置的建设材料具有抗腐蚀和耐候性能，以延长装置的使用寿命。

3. 接地装置的施工工艺在进行接地装置的施工过程中，需要根据相关的标准和规范进行操作。

首先，要确保接地装置与建筑物主体相连，并且接地电极深度符合要求。

其次，要保证电极之间的距离合理，并且要进行可靠的焊接处理。

最后，施工完工后，需要对接地装置进行可视检查，确保各个部件完好无损，并且连接良好。

二、检测流程1. 直流电阻测试直流电阻测试是检测接地装置性能的重要方法之一。

在进行测试前，需要确保测试设备正常工作。

测试时，将测试线与接地电极连接，并确保测试线与接地装置之间无松动。

然后，打开测试设备，并按照其操作说明进行测量。

测试结果应符合相关标准的要求，一般来说，接地电阻应小于某一特定值。

2. 绝缘电阻测试绝缘电阻测试是为了检测接地装置与其他设备之间的绝缘性能，以防止发生漏电的情况。

在进行测试前，需要断开接地装置与其他设备的连接，并确保各个部件干燥。

测试时，将测试线与待测接地电极以及其他设备连接，并打开测试设备进行测量。

测试结果应符合相关标准的要求，一般来说，绝缘电阻应大于某一特定值。

3. 雷电流测试为了验证接地装置对雷电干扰具有一定的防护能力，需要进行雷电流测试。

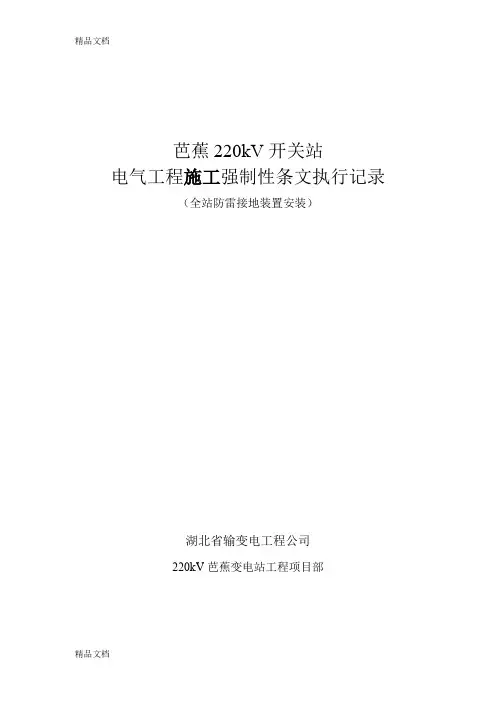

芭蕉220kV开关站电气工程施工强制性条文执行记录（全站防雷接地装置安装）湖北省输变电工程公司220kV芭蕉变电站工程项目部表6.6.2电气装置本体接地施工强制性条文执行记录表编号：8-1-（1～7）工程名称芭蕉220kV变电站单位工程名称全站防雷接地装置安装分部工程名称避雷针及引下线安装分项工程名称1#、2#、3#、4#、5#、6#、7#避雷针施工单位湖北省输变电工程公司项目经理刘智强制性条文内容执行要素执行情况相关资料《电气装置安装工程接地装置施工及验收规范》（GB50169-2006）3.3.12发电厂、变电所电气装置下列部位应专门敷设接地线直接与接地体或接地母线连接2 高压配电装置的金属外壳连接方式螺栓连接接地检查记录编号：8-1-（1～7）3 110kV及以上钢筋混凝土构件支座上电气设备金属外壳连接方式4 直接接地或经消弧线圈接地的变压器、旋转电机的中性点连接方式5 高压并联电抗器中性点所接消弧线圈、接地电抗器、电阻器等的接地端子连接方式6 GIS接地端子连接方式7 避雷器、避雷针、避雷线等接地端子连接方式焊接连接接地检查记录编号：8-1-（1～7）3.3.13 避雷器应用最短的接地线与主接地网连接直线连接直线连接接地检查记录编号：8-1-（1～7）3.3.15 高压配电间隔和静止补偿装置的栅栏门铰链处应用软铜线连接，以保持良好接地软铜线连接表6.8.2接地体焊接施工强制性条文执行记录表编号：8-1-（1～7）工程名称芭蕉220kV变电站单位工程名称全站防雷接地装置安装分部工程名称避雷针及引下线安装分项工程名称1#、2#、3#、4#、5#、6#、7#避雷针施工单位湖北省输变电工程公司项目经理刘智强制性条文内容执行要素执行情况相关资料《电气装置安装工程接地装置施工及验收规范》（GB50169-2006）3.4.1 接地体（线）的接连应采用焊接，焊接必须牢固无虚焊。

接至电气设备上的接地线，应用镀锌螺栓连接；有色金属接地线不能采用焊接时，可用螺栓连接、压接、热剂焊（放热焊接）方式连接。

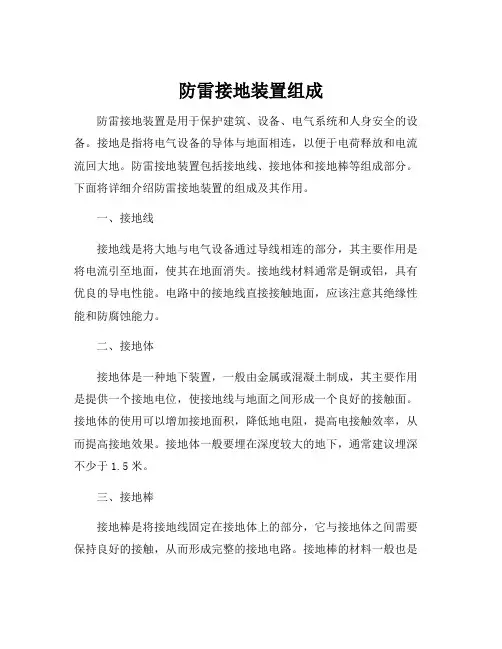

防雷接地装置组成
防雷接地装置是用于保护建筑、设备、电气系统和人身安全的设备。

接地是指将电气设备的导体与地面相连，以便于电荷释放和电流流回大地。

防雷接地装置包括接地线、接地体和接地棒等组成部分。

下面将详细介绍防雷接地装置的组成及其作用。

一、接地线
接地线是将大地与电气设备通过导线相连的部分，其主要作用是将电流引至地面，使其在地面消失。

接地线材料通常是铜或铝，具有优良的导电性能。

电路中的接地线直接接触地面，应该注意其绝缘性能和防腐蚀能力。

二、接地体
接地体是一种地下装置，一般由金属或混凝土制成，其主要作用是提供一个接地电位，使接地线与地面之间形成一个良好的接触面。

接地体的使用可以增加接地面积，降低地电阻，提高电接触效率，从而提高接地效果。

接地体一般要埋在深度较大的地下，通常建议埋深不少于1.5米。

三、接地棒
接地棒是将接地线固定在接地体上的部分，它与接地体之间需要保持良好的接触，从而形成完整的接地电路。

接地棒的材料一般也是
铜或铝，其外形通常为长杆状，表面需要光洁平整，以便于与接地体的表面接触。

以上三种装置都是构成防雷接地装置的重要组成部分。

其作用是为电气设备提供一个合适的电位，消耗掉大部分闪电能量，以保护建筑设备和人身安全。

建议在使用防雷接地装置的过程中，需要注意选用合适的材料和规格，保证安装质量及时检查维护，以便提高其使用寿命和效果。

SJSB3一般施工方案<措施）报审表工程名称：110kV棠阴变电站工程编号：SJSB3-019注本表一式____份，由施工工程部填报，监理工程部、施工工程部各存____份.枣庄力源送变电工程有限公司110kV棠阴变电站工程施工工程部2018年11月批准：审核：编制：1编制依据：1.1《国家电网公司输变电工程施工工艺示范手册》变电工程分册1.2《国家电网公司输变电工程达标投产考核办法》2005版1.3《国家电网公司输变电优质工程评选办法<2008版）考核工程及评分标准库》1.4《工程建设标准强制性条文》电力工程部分2006版1.5枣庄力源电力设计有限公司设计的相关施工图纸、图纸会审及设计变更1.6设备厂家的技术说明书、安装使用说明书及相关资料.2 工程基本简况110kV棠阴变电站基建工程全站的屋内外接地及防雷接地工作.3 施工组织3.1 施工组织示意3.2施工组织机构：3.2.1 施工负责人：负责全站防雷及接地施工整体工程的施工安全，工程质量、施工进度，保证全站防雷及接地施工，创精品工程.b5E2RGbCAP3.2.2 施工技术员：负责全站防雷及接地施工整体工程的施工技术，落实工程质量技术标准及要求，填报各种施工技术资料.p1EanqFDPw3.2.3 施工质检员：负责全站防雷及接地施工整体工程的施工质量的监督检查，保证工程质量达标.3.2.4 施工安全员：负责全站防雷及接地施工整体工程的施工安全，确保在施工过程中不出现任何人身、设备、质量事故.DXDiTa9E3d3.2.5 施工人员：施工过程服从指挥，严格按照有关标准及厂家技术要求进行施工，确保施工质量，确保设备及人身安全.RTCrpUDGiT4 全站防雷及接地施工的安装工艺标准4.1 独立避雷针及引下线的安装4.1.1、独立避雷针应设独立的集中接地装置，其接地电阻符合要求.当有困难时其接地装置应与接地网相连，但避雷针与主接地网的地下连接点至35kV及以下设备与主接地网的地下连接点，沿接地体的长度不的小于15m.5PCzVD7HxA 4.1.2、独立避雷针及其接地装置与道路或建筑物的出入口等的距离应大于3M.当小于3M时，应采取均压措施，或铺设鹅卵石或沥青路.jLBHrnAILg4.1.3、独立避雷针的接地装置与接地网的地中距离不应小于3M.4.1.4、接地引下线采用扁钢时，应采用镀锌防腐.4.1.5、接地引线与壁垒正本体应采用焊接，其搭接长度应符合要求.4.1.6、至少两点与集中接地装置相连.4.1.7、接地体横平竖直，简洁美观.4.1.8、法兰连接处应进行加强跨越.4.1.9、接地引线地面以上部分采用黄绿接地漆标示，接地漆的间隔宽度，顺序一致.4. 2、户外接地装置的安装4.2.1、水平接地体应采用热镀锌扁钢，垂直接地体应采用接地体角钢.4.2.2、接地体顶面埋深应符合设计规定，当设计无规定时，不应小于0.6m.4.2.3、垂直接地体间的间距不应小于其长度的两倍，水平接地体的间距，不宜小于5m.4.2.4、接地体的连接应采用焊接，焊接必须牢固，无虚焊.焊接处做好可靠的防腐.搭接面及焊接防腐，应满足规范要求.xHAQX74J0X4.3户内接地装置的安装4.3.1、接地体宜采用热镀锌扁钢，宜明敷.4.3.2、接地线的安装位置应合理.便于检查，无妨碍设备检修及运行巡视，接地线的安装应美观，防止因加工方式不当，造成的接地线截面减小，强度减弱，容易生锈.LDAYtRyKfE4.3.3、支持件间的距离在水平直线部分应为0.5m-1.5m.垂直部分应为 1.5m-3m，弯曲部分为0.3-0.5m.Zzz6ZB2Ltk4.3.4、接地线应水平或垂直敷设，也可与建筑物水平结构平行敷设，离地面距离为250mm-300mm.接地线与墙壁间的间隙宜为10-15mm.dvzfvkwMI14.3.5、在接地线括约建筑物伸缩缝、沉降缝时，应设置补偿器，补偿器可用本身完成弧状代替.4.3.6、导体的全长度与区间段及每个连接部位附件的表面，应涂以15-100mm，宽度相等的绿色或黄色相间的条纹标示，当使用胶带时，应使用双色胶带，中性线宜涂淡蓝色标示.rqyn14ZNXI4.3.7、在接地线引向建筑物入口处，和检修用临时接地点处，均应刷白色底漆及黑色标示.同一接地体不应出现两种不同的标示.EmxvxOtOco4.4全站防雷及接地施工的施工要点4.4.1独立避雷针及引下线的安装<1）、用于地面以上的镀锌扁钢应进行必要的校直.<2）、扁钢弯曲时，应采用机械冷弯，避免热弯损害锌层.<3）、焊接位置与锌层破损处应防腐.<4）、接地引线颜色标示应符合规范.SixE2yXPq54.4.2户外接地装置的安装<1）、根据设计图纸对主接地网敷设位置，网格大小进行放线.接地沟开挖深度以设计或规范要求的较高标准为准，且留有一定余度.<2）、扁钢弯曲时，应采用机械冷弯，避免热弯损害锌层.<3）、焊接位置与锌层破损处应防腐.6ewMyirQFL4.4.3户内接地装置的安装<1）、根据设计图纸对主接地网敷设位置，网格大小进行放线.接地沟开挖深度以设计或规范要求的较高标准为准，且留有一定余度.<2）、扁钢弯曲时，应采用机械冷弯，避免热弯损害锌层.<3）、焊接位置与锌层破损处应防腐.kavU42VRUs5 施工安全5.1 施工人员进入作业现场，必须戴安全帽，穿工作服，穿绝缘鞋(应经实验合格>.5.2 登高人员必须系合格的安全带，安全带如系在予埋构架上，应检查构架安装的是否牢固可靠.5.3 使用梯子登高，应检查梯子的牢固性，梯子底部必须有防滑靴或采取防滑措施，同时要有人扶持牢固可靠.y6v3ALoS895.4 要设置警标，围栏与带电区隔离.5.5 必须严格执行“两票”制度.5.6 施工临时电源要有触电保安措施，所用电缆要认真检查其安全可靠性，严禁用一般灯线，或单股电线做动力线.不许出现碰头线，拦腰线等.M2ub6vSTnP 5.7 施工人员必须在作业区内作业，严禁进入带电区.5.8 作业现场要安静，施工人员不许大声吵闹、说笑及做与作业无关的事情. 5.9 作业现场要保持“三声”即施工作业声、指挥人员发布命令声、作业机器运行声.6 保证施工质量的措施6.1 施工负责人及作业人员，必须熟悉施工图纸安装使用说明书，施工作业指导书及验收规范中的技术标准及操作工艺.0YujCfmUCw6.2 开工前，施工负责人必须组织全体施工人员进行认真的技术交底培训，由技术员讲解施工图、施工作业指导书、验收规范中有关全站防雷及接地施工安装的技术标准及操作工艺.eUts8ZQVRd6.3 坚决杜绝不看施工图纸、凭经验、凭想象施工的不良作风.6.4 施工负责人及“三大员”在施工过程中必须随身携带施工图纸，施工作业指导书等有关技术资料，随时指导施工人员落实施工作业指导书中施工技术标准及安全措施，保证施工质量和安全.sQsAEJkW5T6.5 施工过程中，发现技术问题，及时回报，及时解决，不许先施工后回报. 6.6 施工人员要高标准，严要求，对每道工序要严格质量检查，达不到验收技术标准者，决不进行下道工序.6.7 一定要尽量避免出现各级质量验收，级级进行消缺的现象，施工的每个环节，施工负责人及“三大员”要严格把关，发现质量问题及时解决，不要等到安装完工再验收.GMsIasNXkA6.8 施工现场要备齐检测仪器及器具，随时检查测量施工质量.6.9 施工中，要认真听取监理工程师的意见和建议，需要整改的部位，要及时严格整改.7 施工信息管理7.1 施工负责人及“三大员”必须熟悉“隐蔽工程、旁站监理工程、H点管理办法”.7.2 全站防雷及接地施工安装，属于监理工程师旁站监理或巡视检查的工程.必须执行“隐蔽工程、旁站监理工程、H点管理办法”.TIrRGchYzg7.3 工程开工前48小时，应通知工程监理部到位监理.7.4 施工技术员、质检员应及时检查施工质量，并认真填写“质量控制监理旁站验收申报单”，呈报监理部，到位验收，避免影响工程进度.7EqZcWLZNX申明：所有资料为本人收集整理，仅限个人学习使用，勿做商业用途。

防雷接地组成1. 引言雷电是大自然中的一种强电现象，产生的强大电流和电场有可能对人类和物体造成严重的损害。

为了保障人员和设备的安全，防雷接地系统是必不可少的。

防雷接地组成是指由多个部分组成的系统，包括接地装置、接地体、接地装置与接地体之间的连接等。

本文将详细介绍防雷接地组成的相关知识。

2. 接地装置接地装置是防雷接地系统的核心组成部分，其作用是将雷电击中的电流迅速引入地下，使得电流能够良好地分散和导流，从而减少雷电对设备和人员的威胁。

常用的接地装置包括接地网、接地钢筋、接地极等。

2.1 接地网接地网是一种利用金属导体构成的网状结构，通常埋设在地下。

它能将雷电击中的电流迅速引入地下，并通过大面积的接地体将电流分散到地中。

接地网的导体通常采用铜、铝等导电性能良好的金属材料，具有导电性能好、稳定性高的特点。

2.2 接地钢筋接地钢筋是利用钢筋的导电性能构建的接地装置。

它通常被埋设在建筑结构中，如建筑物的地基、地下室等。

接地钢筋通过与大面积的接地体连接，将雷电击中的电流引入地下，并通过接地体将电流分散。

接地钢筋不仅具有较好的导电性能，还能与建筑结构起到加固的作用。

2.3 接地极接地极是一种通过钢筋混凝土或金属材料制成的导体，通常埋设于土壤中。

接地极的形状多样，常见的有棒状接地极、板状接地极等。

接地极的作用是将雷电击中的电流迅速引入地下，并通过与土壤接触将电流分散和导流。

接地极具有结构稳定、导电性能良好的特点。

3. 接地体接地体是防雷接地系统中的重要组成部分，它对于保证接地系统的稳定性和可靠性具有重要作用。

常见的接地体包括接地板、接地棒、接地网等。

3.1 接地板接地板是一种大面积的金属板，通常铺设在地面或地下。

接地板能够将雷电击中的电流迅速引入地下，并通过大面积的接地体将电流分散到地中。

接地板的导电性能较好，具有稳定性高的特点。

3.2 接地棒接地棒是一根金属材料制成的导电杆，通常埋设于地下。

接地棒通过与土壤接触，能够将雷电击中的电流迅速引入地下，并通过导电杆将电流分散和导流。

二级建造师考试分为基础科目与专业实务，《机电工程》属于专业实务，掌握二级建造师考试机电工程考点，对于知识点的融会贯通至关重要。

学尔森二级建造师考试频道特地整理二级建造师考试考点，本文为：二级建造师机电工程防雷和接地装置的施工技术要求考点精讲，希望能助各位二级建造师考生一臂之力!防雷和接地装置的施工技术要求(学尔森二级建造师机电工程防雷考点)一、防雷装置的施工技术要求(一)避雷针的施工技术要求(2)避雷针与引下线之间的联系应采用焊接。

避雷针的引下线及接地装置使用的紧固件，都应使用镀锌制品。

(四)避雷引下线的施工技术要求：(1)明敷于建筑物表面由上而下的镀锌扁钢4X40。

在1.8米处做断接卡子。

(2)暗敷还有利用建筑物钢筋混凝土立柱中的两根钢筋(大于16)作引下线。

在离地0.5米处做接地测试点。

二、接地装置的施工技术要求1、人工接地体(1)按材料分：金属接地体和非金属接地体金属：镀锌角钢，镀锌钢管。

非金属：接地模块2、自然接地体(1)利用建筑物底板钢筋做水平接地体(2)利用工程桩基钢筋做垂直接地体(学尔森二级建造师机电工程防雷考点) 【例1】可作为建筑防雷的自然接地体有( )。

A. 电缆保护钢管B. 埋地敷设的金属管道C. 金属电缆桥架D. 混凝土桩基中的钢筋E. 建筑物底板内的钢筋【答案】DE【解析】自然接地体指建筑物钢筋混凝土桩基、底板内钢筋以及埋设的金属管道等作为接地装置散流极。
