余热发电的工艺流程、主要设备和工作原理简单介绍

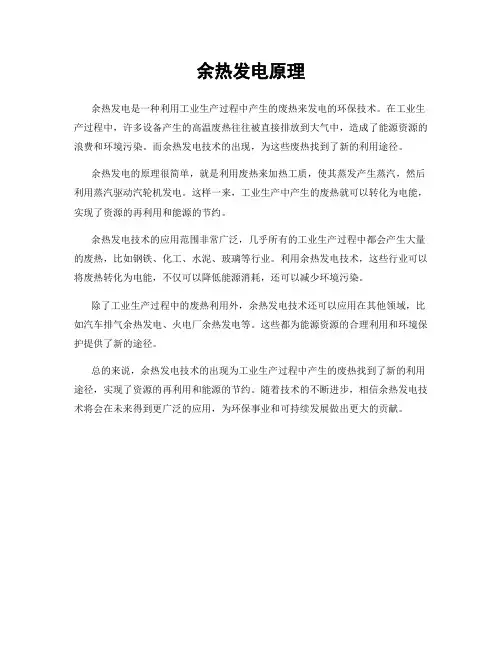

余热发电原理
余热发电是一种利用工业生产过程中产生的废热来发电的环保技术。

在工业生产过程中，许多设备产生的高温废热往往被直接排放到大气中，造成了能源资源的浪费和环境污染。

而余热发电技术的出现，为这些废热找到了新的利用途径。

余热发电的原理很简单，就是利用废热来加热工质，使其蒸发产生蒸汽，然后利用蒸汽驱动汽轮机发电。

这样一来，工业生产中产生的废热就可以转化为电能，实现了资源的再利用和能源的节约。

余热发电技术的应用范围非常广泛，几乎所有的工业生产过程中都会产生大量的废热，比如钢铁、化工、水泥、玻璃等行业。

利用余热发电技术，这些行业可以将废热转化为电能，不仅可以降低能源消耗，还可以减少环境污染。

除了工业生产过程中的废热利用外，余热发电技术还可以应用在其他领域，比如汽车排气余热发电、火电厂余热发电等。

这些都为能源资源的合理利用和环境保护提供了新的途径。

总的来说，余热发电技术的出现为工业生产过程中产生的废热找到了新的利用途径，实现了资源的再利用和能源的节约。

随着技术的不断进步，相信余热发电技术将会在未来得到更广泛的应用，为环保事业和可持续发展做出更大的贡献。

余热锅炉发电的工艺流程主要用于回收工业生产过程中产生的高温废气（如水泥窑、冶金炉、垃圾焚烧炉等排放的烟气）中的余热，将其转化为电能。

以下是一个通用的余热锅炉发电工艺流程概述：1. 烟气进入：- 高温烟气从工业生产设备（例如冶炼炉、煅烧炉或垃圾焚烧炉）的烟气出口引出，经过管道引入余热锅炉。

2. 烟气换热：- 在余热锅炉内部，烟气自上而下或者自下而上流动，依次流经过热器、蒸发器和省煤器等不同受热面。

- 过热器：用于将饱和蒸汽进一步加热成过热蒸汽，提高其做功能力。

- 蒸发器：利用烟气的热量将送入的软化水转化为蒸汽。

- 省煤器：预先加热锅炉给水，减少后续阶段燃料消耗。

3. 水循环系统：- 给水系统：软化后的水首先经过除氧器去除溶解氧，然后由给水泵加压送往省煤器预热。

- 汽水分离与循环：从蒸发器出来的湿蒸汽进入汽水分离器进行汽水分离，分离出的蒸汽送至过热器，而分离出的水则由热水循环泵重新送回蒸发器加热循环使用。

4. 蒸汽动力转换：- 经过过热器加热形成的高温、高压过热蒸汽，送入汽轮机做功，驱动汽轮机转子旋转。

5. 发电环节：- 汽轮机的转动通过联轴器带动发电机的转子转动，从而实现机械能向电能的转化，发出电能并接入电网。

6. 烟气排放：- 烟气在完成热量交换后，温度已经大大降低，通常会经过除尘设备进一步净化后，由引风机引导至烟囱，最终安全排入大气。

7. 辅助系统：- 同时包括冷却水系统、纯水制备系统、锅炉给水处理系统、以及烟气处理系统等，确保整个发电过程的安全稳定运行。

每个具体的余热发电项目可能会根据其来源热源的特性和需求有所不同，但核心原理都是通过热交换来提升能源利用率，实现节能减排和能源再生的目的。

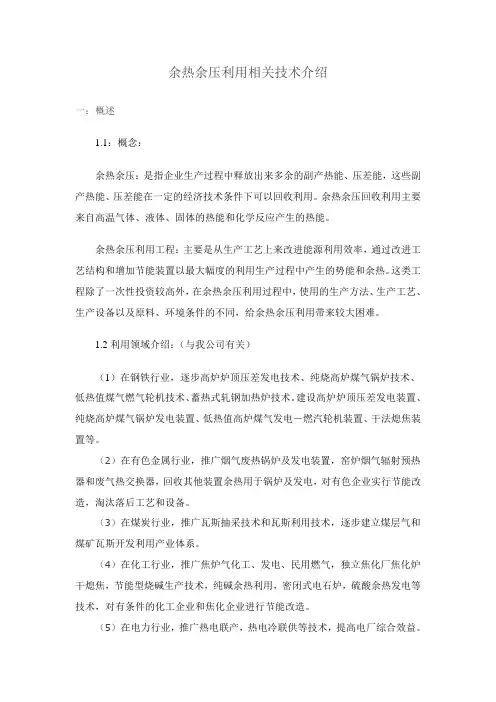

余热余压利用相关技术介绍一：概述1.1：概念：余热余压：是指企业生产过程中释放出来多余的副产热能、压差能，这些副产热能、压差能在一定的经济技术条件下可以回收利用。

余热余压回收利用主要来自高温气体、液体、固体的热能和化学反应产生的热能。

余热余压利用工程：主要是从生产工艺上来改进能源利用效率，通过改进工艺结构和增加节能装置以最大幅度的利用生产过程中产生的势能和余热。

这类工程除了一次性投资较高外，在余热余压利用过程中，使用的生产方法、生产工艺、生产设备以及原料、环境条件的不同，给余热余压利用带来较大困难。

1.2利用领域介绍：（与我公司有关）（1）在钢铁行业，逐步高炉炉顶压差发电技术、纯烧高炉煤气锅炉技术、低热值煤气燃气轮机技术、蓄热式轧钢加热炉技术。

建设高炉炉顶压差发电装置、纯烧高炉煤气锅炉发电装置、低热值高炉煤气发电－燃汽轮机装置、干法熄焦装置等。

（2）在有色金属行业，推广烟气废热锅炉及发电装置，窑炉烟气辐射预热器和废气热交换器，回收其他装置余热用于锅炉及发电，对有色企业实行节能改造，淘汰落后工艺和设备。

（3）在煤炭行业，推广瓦斯抽采技术和瓦斯利用技术，逐步建立煤层气和煤矿瓦斯开发利用产业体系。

（4）在化工行业，推广焦炉气化工、发电、民用燃气，独立焦化厂焦化炉干熄焦，节能型烧碱生产技术，纯碱余热利用，密闭式电石炉，硫酸余热发电等技术，对有条件的化工企业和焦化企业进行节能改造。

（5）在电力行业，推广热电联产，热电冷联供等技术，提高电厂综合效益。

（6）在其他行业中，玻璃生产企业也推广余热发电装置，吸附式制冷系统，低温余热发电－制冷设备；推广全保温富氧、全氧燃烧浮法玻璃熔窑，降低烟道散热损失；引进先进节能设备及材料，淘汰落后的高能耗设备。

在纺织、轻工等其他行业推广供热锅炉压差发电等余热、余压、余能的回收利用，鼓励集中建设公用工程以实现能量梯级利用。

1.3发展前景：（1）由于一次性投资较高，部分企业余热余热利用工程还未得到充分发展，尤其是中小型企业。

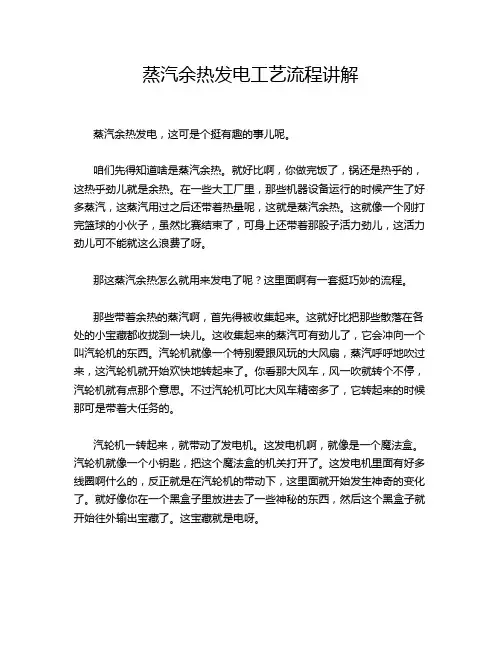

蒸汽余热发电工艺流程讲解蒸汽余热发电，这可是个挺有趣的事儿呢。

咱们先得知道啥是蒸汽余热。

就好比啊，你做完饭了，锅还是热乎的，这热乎劲儿就是余热。

在一些大工厂里，那些机器设备运行的时候产生了好多蒸汽，这蒸汽用过之后还带着热量呢，这就是蒸汽余热。

这就像一个刚打完篮球的小伙子，虽然比赛结束了，可身上还带着那股子活力劲儿，这活力劲儿可不能就这么浪费了呀。

那这蒸汽余热怎么就用来发电了呢？这里面啊有一套挺巧妙的流程。

那些带着余热的蒸汽啊，首先得被收集起来。

这就好比把那些散落在各处的小宝藏都收拢到一块儿。

这收集起来的蒸汽可有劲儿了，它会冲向一个叫汽轮机的东西。

汽轮机就像一个特别爱跟风玩的大风扇，蒸汽呼呼地吹过来，这汽轮机就开始欢快地转起来了。

你看那大风车，风一吹就转个不停，汽轮机就有点那个意思。

不过汽轮机可比大风车精密多了，它转起来的时候那可是带着大任务的。

汽轮机一转起来，就带动了发电机。

这发电机啊，就像是一个魔法盒。

汽轮机就像一个小钥匙，把这个魔法盒的机关打开了。

这发电机里面有好多线圈啊什么的，反正就是在汽轮机的带动下，这里面就开始发生神奇的变化了。

就好像你在一个黑盒子里放进去了一些神秘的东西，然后这个黑盒子就开始往外输出宝藏了。

这宝藏就是电呀。

可是啊，这蒸汽冲完了汽轮机之后，它还有点余热呢，可不能就这么把它放走了。

这时候啊，就有一个叫凝汽器的东西出现了。

这凝汽器就像是一个冷静的大管家，它把那些还有余热的蒸汽变成水。

这就好比把那些还带着余热的调皮小水滴一个个抓住，让它们变回原来安静的水的模样。

这个过程啊，也很重要呢。

如果不把蒸汽变成水，这整个流程就乱套了，就像一场没有指挥的音乐会，那可就糟糕透顶了。

变成水之后呢，这水又可以被重新加热变成蒸汽，然后再去冲汽轮机，就这样循环往复。

这就像一个永远不会累的小火车，一圈一圈地跑着，不断地把蒸汽余热变成电。

有人可能会问，这蒸汽余热发电到底有啥好处呢？这好处可多了去了。

你想啊，要是不利用这蒸汽余热发电，这些热量就白白浪费了，就像你把吃不完的粮食直接扔掉一样，多可惜啊。

干熄焦余热发电技术随着焦炉大型化的发展，高温高压干熄焦将成为未来的发展趋势。

采用干法熄焦，每处理1吨煤炭，可以回收约为1.35GJ的热量，节约40kg标煤。

本文全面总结了干熄焦装置的运行情况，包括生产情况、生产工艺原理、主要技术经济指标、干熄焦的主要设备、干熄焦余热发电技术、分析了干熄焦工艺，不同情况下的节能效果、直接经济效益、延伸效益和环保效益。

一、基本原理和工艺流程1、干熄焦概念：所谓干熄焦是相对于湿熄焦而言的，干熄焦是采用惰性气体将红焦在无氧的环境下降温冷却的一种熄焦方法。

2、干熄焦流程：在干熄焦过程中，红焦从干熄炉的顶部装入，低温惰性气体由循环风机鼓入干熄炉冷却段红焦层内，冷却后的焦炭从干熄炉底部排除；吸收红焦潜热后温度升高的惰性循环气体从干熄炉环形烟道排出后，进入干熄焦余热锅炉进行换热，锅炉产生的蒸汽进入汽轮机带动发电机发电，从干熄焦余热锅炉冷却后的低温惰性气体进入循环风机重新鼓入干熄炉。

二、干熄焦技术优势及与湿熄焦的比较1、干法熄焦能够提高焦炭强度和降低焦炭反应性，与传统湿法熄焦相比，M40可以提高3~5%，入炉焦比降低2~5%，高炉的常能可以提高1%；2、同湿法熄焦相比，干熄焦可回收83%的红焦显热，采用干法熄焦，每处理1t焦炭，可以回收约为1.35GJ的热量，每干熄1t焦炭可以产生压力为3.8MPa,450℃的蒸汽0.54t.而传统的湿法熄焦不论采用低水分熄焦还是压力蒸汽熄焦的方法，都不能把这部分热量回收回来；3、湿法熄焦过程中，红焦和水基础产生大量的酚、氰化合物和硫化物等有害物质，熄焦产生的蒸汽也被自由排放，严重腐蚀周围设备并污染大气，而干法熄焦采用惰性气体在密闭的系统中循环使用，可以有效降低排放污染；4、利用熄焦产生的大量余热可以用来发电，降低企业电耗，发电后的蒸汽还可以作为参与到其它生产工序中；三、干熄焦工艺流程干熄焦技术是利用冷的惰性气体（燃烧后的废气），在干熄炉中与赤热红焦换热从而冷却红焦。

RTO余热发电施工方案1. 引言RTO（Regenerative Thermal Oxidizer）是一种常用于工业废气治理的设备，通过高温氧化处理废气中的有机物质。

废气中的有机物质在经过RTO处理后，被转化为二氧化碳和水蒸气，从而实现废气的净化和排放的合法化。

然而，在RTO处理过程中，会产生大量的热能，如果能够将这些热能有效利用，就可以实现余热发电，提高能源利用效率。

本文将介绍RTO余热发电施工方案，包括余热发电系统的设计、施工过程中需要注意的事项等内容。

2. 余热发电系统设计2.1 主要组成部分RTO余热发电系统主要由以下几个组成部分组成：1.RTO设备：包括燃烧炉、热交换器等设备，用于处理工业废气并产生热能。

2.蒸汽发生器：将RTO设备产生的热能转化为蒸汽能源。

3.蒸汽涡轮机：利用蒸汽能源驱动涡轮机转动，产生机械能。

4.发电机：将涡轮机转动产生的机械能转化为电能。

5.辅助系统：包括冷却系统、供水系统、泄压系统等，用于保证余热发电系统的稳定运行。

2.2 设计考虑因素在设计RTO余热发电系统时，需要考虑以下几个因素：1.废气特性：废气的成分、温度和流量等参数，将直接影响到RTO设备的设计和运行。

2.热能转化效率：蒸汽发生器和涡轮机的设计和选型，应考虑如何最大程度地提高热能的转化效率，以增加发电系统的能源利用效率。

3.发电系统容量：根据工厂的实际用电需求，确定发电机的容量，并合理安排蒸汽发生器和涡轮机等设备的数量和规格。

4.系统安全性：应采取相应的措施，确保余热发电系统的安全运行，避免发生意外事故。

3. 施工过程中的注意事项3.1 安全防护在施工过程中，应严格按照相关安全规范操作，确保工作人员的人身安全。

特别是在RTO设备的安装和调试过程中，需要注意防止火灾和爆炸等风险。

3.2 施工图纸在施工过程中，需要根据设计方案提供的施工图纸进行安装和调试。

施工图纸应明确标注各个设备的尺寸、位置和连接方式，以确保施工质量。

余热发电工艺流程、主机设备工作原理简介1、窑头采用余热锅炉（或热交换器），简称为AQC炉，国内都为立式；国外也是。

2、窑尾采用余热锅炉（或热交换器），国内大多采用的是立式，简称SP锅炉，安徽海螺川崎工程有限公司采用的是卧式，简称PH锅炉；国外为卧式。

PH锅炉换热端差约为10℃，而SP锅炉的换热端差接近30℃。

3、汽轮机，国内采用补汽凝汽式汽轮机；国外为混压式汽轮机。

4、发电机，国内采用空冷式发电机；国外也是。

5、水处理设备。

6、循环冷却设备。

7、DCS控制设备。

余热发电是将生产过程中排放的烟气热能通过余热锅炉转化为一定温度和压力的蒸汽，通过汽轮机做功从而拖动发电机进行发电的一个能量转化过程。

余热烟气进入炉，由炉将余热烟气的热量转化为蒸汽热量，被加热的蒸汽进入汽轮机转换为机械能，汽轮机拖动发电机将机械能转换为电能。

三大设备:余热炉+汽轮机+发电机低温余热发电纯低温余热回收发电技术与大中型的火力发电不同，低温余热发电技术是通过回收钢铁、水泥、石化等企业几乎每天都在持续不断的向大气环境中排放的温度低于300～400℃的中低温的废蒸汽、烟气所含的低品位的热量来发电，它将企业在生产环节产生的低品位的或废弃的热能转化为高级能源——电能，因此它是一项变废为宝的高效节能技术。

这一技术的核心是在高效换热器和低温非标汽轮机方面的重大突破和进展，这些专利技术（共7项专利）可以成功地直接将低品位的余热转换成电能，不仅建厂投资成本低，而且经济效益显著，为大型企业余热回收利用、节能降耗找到了一条行之有效的途径和方法。

这项节能技术能够充分利用钢铁企业生产环节(如:炼铁、炼钢、烧结、轧钢和冲渣)产生的大量低值或废弃的热能进行发电，给每个钢铁企业都带来巨大的经济效益和社会效益，粗略估计一个年产钢铁500万吨的企业全部可利用发电的余热，全年约可发电2亿度电，可为企业增收8000万元。

纯低温余热发电技术是一项国家积极鼓励、大力推广的节能技术电厂余热锅炉主要是利用燃气轮机烟气余热来加热水，成为高压高温的水蒸汽进入汽轮机做功，是一种联合发电机组。

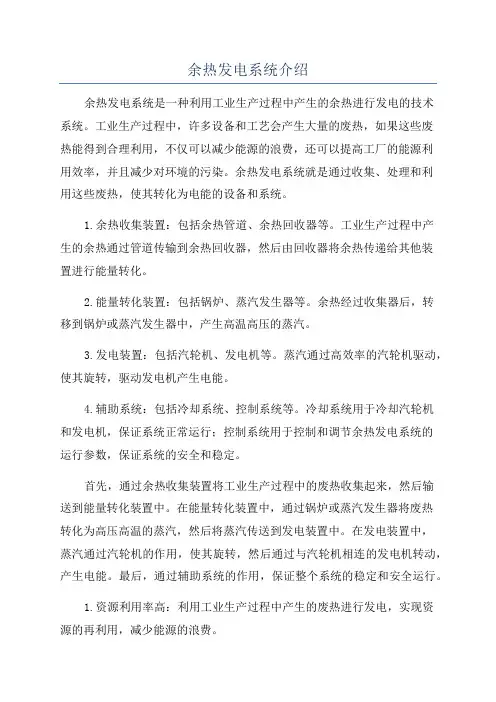

余热发电系统介绍余热发电系统是一种利用工业生产过程中产生的余热进行发电的技术系统。

工业生产过程中，许多设备和工艺会产生大量的废热，如果这些废热能得到合理利用，不仅可以减少能源的浪费，还可以提高工厂的能源利用效率，并且减少对环境的污染。

余热发电系统就是通过收集、处理和利用这些废热，使其转化为电能的设备和系统。

1.余热收集装置：包括余热管道、余热回收器等。

工业生产过程中产生的余热通过管道传输到余热回收器，然后由回收器将余热传递给其他装置进行能量转化。

2.能量转化装置：包括锅炉、蒸汽发生器等。

余热经过收集器后，转移到锅炉或蒸汽发生器中，产生高温高压的蒸汽。

3.发电装置：包括汽轮机、发电机等。

蒸汽通过高效率的汽轮机驱动，使其旋转，驱动发电机产生电能。

4.辅助系统：包括冷却系统、控制系统等。

冷却系统用于冷却汽轮机和发电机，保证系统正常运行；控制系统用于控制和调节余热发电系统的运行参数，保证系统的安全和稳定。

首先，通过余热收集装置将工业生产过程中的废热收集起来，然后输送到能量转化装置中。

在能量转化装置中，通过锅炉或蒸汽发生器将废热转化为高压高温的蒸汽，然后将蒸汽传送到发电装置中。

在发电装置中，蒸汽通过汽轮机的作用，使其旋转，然后通过与汽轮机相连的发电机转动，产生电能。

最后，通过辅助系统的作用，保证整个系统的稳定和安全运行。

1.资源利用率高：利用工业生产过程中产生的废热进行发电，实现资源的再利用，减少能源的浪费。

2.环保节能：有效地减少了废热的排放，降低了对环境的污染，实现了清洁能源的利用。

3.经济效益好：通过余热发电，不仅可以给企业节省大量的能源成本，还可以使企业获得可观的电力收入。

4.提升能源利用效率：将废热转化为电能，提高了工厂的能源利用效率，降低了能源投入。

5.系统灵活性高：余热发电系统可以与其他能源系统相结合，形成综合能源系统，提高整体的能源利用效率。

总之，余热发电系统是一种将工业生产过程中产生的废热转化为电能的技术系统，通过废热的收集、转化和利用，有效地提高了工厂的能源利用效率，降低了能源的浪费，减少了对环境的污染，具有良好的经济效益和环境效益。

余热发电工艺流程、主机设备工作原理简介余热发电余热发电是一种通过回收生产过程中产生的工业余热，将其转化为电能的环保型能源利用技术。

它能够有效地提高工业生产过程中的能源利用率，减少大量二氧化碳和其他有害气体的排放，对于推动工业节能和环保发展有着重要的作用。

工艺流程余热发电工艺流程主要包括余热回收、余热蒸汽与受热水循环、加热循环、排气、冷凝等环节。

1.余热回收：利用余热回收装置对工业生产过程中的热量进行回收。

通常，余热回收设备采用高效传热器，将低温余热转化为高温余热。

2.余热蒸汽与受热水循环：余热回收后的高温余热通过传热器传导至工作介质，常用的介质为蒸汽和循环水。

3.加热循环：高温介质在加热器中进一步加热，增加介质的温度和压力。

4.排气：未能转化为电能的高温气体排放至大气中。

5.冷凝：过热蒸汽在冷凝器中冷却，将过热蒸汽转化为高压饱和水，该水通过泵在再次流入传热器，开始新一轮回收。

电能输出余热发电产生的电能主要经过调节和控制后输出，可以用于工厂内部用电和向电网输送电力。

主机设备工作原理简介余热发电主机设备包括涡轮发电机、减速器、发电机控制系统等主要设备。

以下是它们的工作原理简介：涡轮发电机涡轮发电机是余热发电设备中的核心设备之一。

它是将高速旋转的轴承通过机械装置转化为电能的装置。

其工作过程如下：1.涡轮叶片接受高压、高速蒸汽的冲击，启动涡轮的旋转。

2.涡轮的旋转通过轴传动减速器。

3.通过减速器就可以将转速降低到发电机的工作转速。

4.通过发电机控制系统控制输出的电压和频率，即可输出电能。

减速器减速器是涡轮发电机降低转速的一个重要设备，其工作原理如下：1.接收涡轮发电机传来的高速轴，降低转速。

2.转速降低之后，将轴的转速与电机控制系统的要求匹配，实现电能高效输出。

发电机控制系统发电机控制系统是整个余热发电设备的监控和控制中心，其工作原理如下：1.接收来自涡轮发电机的反馈信号，对电压和电流进行监控和调节。

2.通过反馈系统调节发电机的输出功率和工作状态。

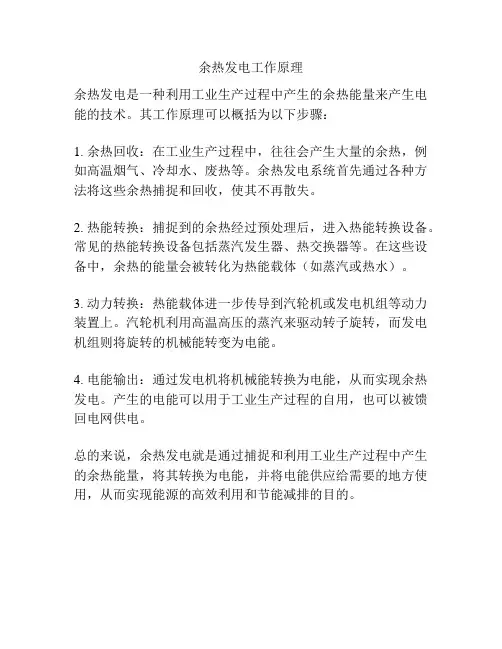

余热发电工作原理
余热发电是一种利用工业生产过程中产生的余热能量来产生电能的技术。

其工作原理可以概括为以下步骤：
1. 余热回收：在工业生产过程中，往往会产生大量的余热，例如高温烟气、冷却水、废热等。

余热发电系统首先通过各种方法将这些余热捕捉和回收，使其不再散失。

2. 热能转换：捕捉到的余热经过预处理后，进入热能转换设备。

常见的热能转换设备包括蒸汽发生器、热交换器等。

在这些设备中，余热的能量会被转化为热能载体（如蒸汽或热水）。

3. 动力转换：热能载体进一步传导到汽轮机或发电机组等动力装置上。

汽轮机利用高温高压的蒸汽来驱动转子旋转，而发电机组则将旋转的机械能转变为电能。

4. 电能输出：通过发电机将机械能转换为电能，从而实现余热发电。

产生的电能可以用于工业生产过程的自用，也可以被馈回电网供电。

总的来说，余热发电就是通过捕捉和利用工业生产过程中产生的余热能量，将其转换为电能，并将电能供应给需要的地方使用，从而实现能源的高效利用和节能减排的目的。

低温余热发电工艺流程
《低温余热发电工艺流程》
低温余热发电是指利用工业生产过程中产生的低温余热能进行发电的一种技术。

低温余热发电工艺流程主要包括余热收集、传热、蒸汽发电和余热利用四个步骤。

首先，余热收集是最关键的一步。

在工业生产中，许多过程会产生大量的低温余热，如烟气、燃烧废气、水蒸气和热冷却水等，这些余热通常被直接排放到大气中而未被有效利用。

为了收集这些低温余热能，通常采用换热器等设备进行收集，并将余热转化为可用的能源。

其次，传热是将收集到的低温余热能传递给工作介质（一般是水），使其发生温度升高。

常见的传热设备包括换热器、热交换器等，通过这些设备，余热能被传递给工作介质，起到热量集中和转换的作用。

第三，蒸汽发电是利用传递来的热能使水蒸发成蒸汽，驱动汽轮机产生动力，并最终带动发电机发电。

通过这一步骤，余热被充分利用，并转化为电能。

最后，余热利用是将发电厂产生的废热再次利用，提高发电效率。

常见的利用方式包括供暖、供热、生活和工业用水加热等，有效地提高了能源的利用效率。

总的来说，低温余热发电工艺流程是一种环保节能的新型发电
方式，通过收集和利用工业生产中的低温余热能，可以减少对地球资源的消耗，达到减排减治理好环境的目的。

随着技术的不断进步和完善，低温余热发电在未来将会有更广泛的应用和前景。

余热发电系统工艺流程余热发电是利用工业生产过程中产生的废热来发电的一种能源回收利用方式。

下面是一个典型的余热发电系统工艺流程：1.热源收集：在工业生产过程中，产生大量的废热。

热源收集是余热发电系统的第一步，主要是通过管道或其他方式将废热导入余热发电系统。

2.废热回收：在余热发电系统中，废热需要通过换热器进行回收。

换热器是一个设备，用于将废热传递给工作介质，使其温度升高。

3.工作介质循环：在余热发电系统中，工作介质一般是水蒸汽。

废热回收后，工作介质会加热，并转化为高温高压的水蒸汽。

然后，水蒸汽会通过涡轮发电机组，将其热能转化为电能。

4.电能输出：通过涡轮发电机组，机械能被转化为电能。

电能可以直接输出到电网中，为用户提供电力。

5.回水循环：在发电过程中，水蒸汽会凝结成水，然后通过凝汽器冷却，再次回到换热器中，与废热进行换热。

这样就形成了一个循环，有效地利用了废热。

6.废热排放：在余热发电系统中，一些废热无法回收利用，例如烟气中的热量。

这部分废热需要通过废热排放系统排出。

7.控制与监测：余热发电系统需要进行控制和监测，以确保其正常运行。

控制系统可以实现对废热流量、工作介质循环等参数的控制，监测系统可以实时监测系统的运行状态。

8.维护与保养：余热发电系统需要定期进行维护与保养，以确保其长期稳定运行。

维护包括设备的清洁、检修和更换，保养包括设备的润滑和防腐。

以上就是一个典型的余热发电系统的工艺流程。

通过对废热的回收利用，余热发电系统可以有效地降低能源消耗，减少环境污染，实现能源的可持续利用。

直接利用水泥窑窑头窑尾排放的中低温废气进行余热回收发电，无需消耗燃料，发电过程不产生任何污染，是一种经济效益可观、清洁环保、符合国家清洁节能产业政策的绿色发电技术，具有十分广阔的发展空间与前景。

工艺流程: 凝汽器热水井内的凝结水经凝结水泵泵入闪蒸器出水集箱，与出水汇合,然后通过锅炉给水泵升压泵入AQC锅炉省煤器进行加热,经省煤器加热后的水(223℃)分三路分别送到AQC炉汽包,PH炉汽包和闪蒸器内。

进入两炉汽包内的水在锅炉内循环受热,最终产生一定压力下的过热蒸汽作为主蒸汽送入汽轮机做功.进入闪蒸器内的高温水通过闪蒸技术产生一定压力下的饱和蒸汽送入汽轮机第三级后做功，而№.1闪蒸器的出水作为№.2闪蒸器闪蒸饱和蒸汽的热源，№.2闪蒸器闪蒸出的饱和蒸汽送入汽轮机第五级后做功，做过功后的乏汽经过凝汽器冷凝后形成凝结水重新参与热力循环。

生产过程中消耗掉的水由纯水装置制取出的纯水经补给水泵打入热水井。

主机设备性能特点：一、余热锅炉: AQC炉和PH炉AQC锅炉的设计特点如下: 锅炉型式为立式,锅炉由省煤器、蒸发器、过热器、汽包及热力管道等构成。

锅炉前设置一预除尘器（沉降室），降低入炉粉尘。

废气流动方向为自上而下,换热管采用螺旋翅片管,以增大换热面积、减少粉尘磨损的作用。

锅炉内不易积灰，由烟气带走，故未设置除灰装置，工质循环方式为自然循环方式。

过热器作用：将饱和蒸汽变成过热蒸汽的加热设备，通过对蒸汽的再加热，提高其过热度（温度之差），提高其单位工质的做功能力。

蒸发器作用：通过与烟气的热交换，产生饱和蒸汽。

省煤器作用：设置这样一组受热面，对锅炉给水进行预热，提高给水温度，避免给水进入汽包，冷热温差过大，产生过大热应力对汽包安全形成威胁，同时也避免汽包水位波动过大，造成自动控制困难。

一方面最大限度地利用余热，降低排烟温度，另一方面，给水预热后形成高温高压水，作为闪蒸器产生饱和蒸汽的热源。

沉降室作用：利用重力除尘的原理将烟气中的大颗粒熟料粉尘收集，避免粉尘对锅炉受热面的冲刷、磨损。

余热发电系统工作原理及总体概括说明一、概括说明：水泥生产过程需要消耗大量的能源（煤或油）和天然矿物，而这些资源是不可再生的，所以这就制约了水泥工业的可持续发展，如何降低水泥生产过程中原燃料的消耗是保证水泥工业可持续发展的最有效措施。

水泥熟料煅烧过程需要较高的煅烧温度，消耗大量的天然矿石能源------煤炭（或油），以目前先进的新型干法水泥窑为例，其单位熟料烧成热耗在2900---3300kj/kg，其中约占熟料烧成热耗30%左右的大量350℃左右的废气从窑尾和窑头收尘器排入大气，而采用余热发电技术将这部分热量回收是一种非常有效的办法，由于废气温度较低，对装备和技术的要求较高， 2007年我公司日产5000吨五级旋风预热器窑两套（SP窑）采用纯低温余热发电技术，于2008年5月建成投产，项目装机容量18.5MW，实际发电能力14000kw/h，全部采用国外设备和技术，经过半年左右的运行，主要设备和整个系统都运转正常，到2007年8月第三套日产5000吨五级旋风预热器窑余热的加入，使实际发电能力达18000kw/h，甚至更高，但为设备最大出力限制将发电能力限制在18000kw/h。

二、基本原理：纯低温余热发电技术的基本原理就是以80℃左右的软化水经除氧器除氧后，经水泵加压进入窑头余热锅炉省煤器，加热成220℃左右的饱和水，分成两路，一路进入窑头余热锅炉汽包，另一路进入窑尾余热锅炉汽包，然后依次经过各自锅炉的蒸发器，过热器产生2.2MPa、330℃左右的过热蒸汽，汇合后进入汽轮机作功，或闪蒸出饱和蒸汽补入汽轮机辅助作功，作功后的乏汽进入冷凝器，冷凝后的水和补充软化水经除氧器除氧后再进入下一个热力循环。

整个生产系统主要由余热锅炉即窑头炉和窑尾炉、汽轮发电机组、除氧器、凝汽器、冷却水塔、化学水处理设备、电气设备、生产监控设备以及各种泵类和管道系统组成，除尘系统、风动力系统与水泥熟料生产线共用。

窑头炉为AQC 炉，布置在烧成窑头熟料冷却机中部废气出口与窑头电收尘器之间。

余热发电的工艺流程主要设备和工作原理简单介绍余热发电是利用工业生产过程中产生的废热来发电的一种方式。

这些废热主要来自于燃烧发电机组、高温工业炉窑、冶金、化工、电子等行业。

通过余热发电，可以最大限度地发挥能源的效益，提高能源利用率，减少环境污染。

2.余热转换：回收的废热需要通过热交换器或热回收系统将其转化成可供使用的高温热能或高压蒸汽。

这一步骤主要是将废热转化为对发电机来说更为适用的能源。

3.发电机运行：高温热能或高压蒸汽通过锅炉或涡轮机等设备驱动发电机进行发电。

发电机将转化为机械能的能源转化为电能，并输出为电网所需的电力。

4.余热回收再利用：通过废热回收系统将发电机组产生的余热进行回收。

这样可以提高能源利用效率，减少能源的浪费，并降低环境污染。

主要设备及其工作原理简介如下：1.烟气余热回收系统：烟气余热回收系统主要由烟囱、换热器和蓄热器等组成。

其工作原理是通过烟气与热介质之间的热量交换，将烟气中的废热转化为热能，再将热能通过热能回收装置转化为电能。

2.蒸汽涡轮发电机组：蒸汽涡轮发电机组是一种常见的余热发电设备。

其工作原理是通过高温高压的蒸汽驱动涡轮机旋转，涡轮机的转动分别驱动发电机和压缩机工作，将热能转化为电能。

3.蓄热器：蓄热器是余热发电中的重要设备之一、其工作原理是通过保存和释放热能的方式，使废热能够更好地用于发电系统。

蓄热器可以将低温的废热转化为高温的热能，提高发电过程中的能源利用效率。

4.综合利用系统：综合利用系统通过多种工艺，将余热转化为电能的同时，还可以利用余热供暖、蒸馏水等。

这样可以最大限度地提高能源利用效率，实现能源的再生利用。

综上所述，余热发电是一种有效的能源利用方式，通过回收废热，将其转化为高温热能或高压蒸汽，再通过发电机组将其转化为电能。

这种方式可以提高能源的利用效率，减少环境污染，是可持续发展的重要手段之一、不同行业的余热发电流程和设备可能略有差异，但总体原理是相似的。

水泥厂余热发电原理
水泥厂余热发电是利用水泥生产过程中产生的高温废气余热来发电的一种方法。

其原理主要包括以下几个步骤：
1. 水泥生产中的高温废气收集：水泥生产过程中，包括煤磨、煤烧、熟料球磨、水泥磨等环节，都会产生大量高温废气。

首先需要将这些高温废气进行收集，通过管道或系统将其输送到余热发电设备。

2. 废气余热回收：在余热发电设备中，废气被引导进入余热锅炉或余热交换器。

在这个过程中，废气与水或其他工质进行热交换，使废气的余热被转移到工质中。

3. 工质汽化发电：经过热交换后，工质会因为余热的作用而汽化变为高温蒸汽。

这些高温蒸汽会驱动汽轮机转动，汽轮机的转动运动会产生机械能。

4. 机械能发电：转动的汽轮机将机械能转化为电能。

汽轮机与发电机相连，在汽轮机的转动力的驱动下，发电机会产生电流，并将电能输出。

5. 排放废气处理：经过废气余热回收后，废气中的热能已被充分利用，但废气中可能仍含有些许污染物。

为了保护环境，水泥厂余热发电设备还需要配备排放废气处理设备，如除尘器、脱硫器等，对废气进行净化处理，以保证废气排放符合环保要求。

通过以上几个步骤，水泥厂能够将生产过程中产生的高温废气充分利用，转化为电能，实现了能源的再生利用，减少了对传统能源的需求，同时也减少了对环境的影响。

这种利用水泥厂余热发电的方式，不仅提高了水泥生产的能源利用效率，还具有较高的经济效益和环保效益。

余热发电工艺流程
《余热发电工艺流程》
余热发电是利用工业生产中产生的废热，通过余热发电设备将废热转化为电能的一种环保高效的发电方式。

余热发电工艺流程包括余热采集、余热转换和发电三个主要环节。

首先是余热采集。

工业生产中产生的余热通常来自于燃烧、冷却和其他工艺过程，需要通过余热采集设备将废热进行集中采集，并转移到余热转换设备。

接下来是余热转换。

余热转换设备一般采用热交换器和蒸汽轮机等设备，通过将余热转化为蒸汽或热水，利用蒸汽轮机驱动发电机产生电能。

在余热转换的过程中，需要进行温度、压力和流量等参数的控制，保证能够有效利用余热转化成电能。

最后是发电。

通过发电机将蒸汽或热水转变为电能，进而通过电网输送到工业生产线或附近的用户，实现余热的高效利用。

同时，在实际的生产中还需要对发电的稳定性和耐久性进行考量，确保余热发电系统的可靠运行。

总体来说，余热发电工艺流程通过充分利用工业生产中的废热，将其转化为电能，不仅能够有效减少环境污染，还能够降低能源消耗，节约生产成本，是一种具有很大应用前景的绿色能源解决方案。

余热发电工艺流程余热发电是一种利用工业生产过程中产生的余热来发电的环保节能技术。

通过将工业生产中产生的高温余热转化为电能，不仅可以提高能源利用率，还可以减少对环境的影响。

下面将介绍余热发电的工艺流程。

1. 余热收集余热发电的第一步是收集工业生产过程中产生的余热。

通常情况下，工业生产过程中会产生大量的高温余热，比如炉窑、锅炉、热风炉等设备产生的余热。

这些余热需要通过余热回收设备进行收集和集中处理。

2. 余热预处理收集到的余热需要经过预处理才能用于发电。

预处理的主要目的是降低余热的温度和压力，以便后续的发电设备能够正常运行。

通常情况下，余热预处理包括余热冷却、除尘、除硫等工序。

3. 蒸汽发电经过预处理的余热通常会被用来产生蒸汽，然后通过蒸汽发电机组将蒸汽能量转化为电能。

蒸汽发电是余热发电的核心环节，也是最常用的发电方式。

在蒸汽发电过程中，余热会被用来加热水，产生高温高压的蒸汽，然后蒸汽会驱动发电机组转动，产生电能。

4. 热水发电除了蒸汽发电外，余热还可以用来产生热水，然后通过热水发电机组将热水能量转化为电能。

热水发电通常适用于一些温度较低的余热，比如废水余热、空调余热等。

5. 发电系统无论是蒸汽发电还是热水发电，都需要配备相应的发电系统，包括发电机组、发电控制系统、变压器等设备。

这些设备需要根据余热发电的特点进行设计和选型，以确保发电系统能够稳定、高效地运行。

6. 排放处理余热发电过程中会产生一些废气和废水，这些废气和废水需要经过处理后才能排放。

通常情况下，余热发电厂会配备废气处理设备和废水处理设备，以确保排放达标。

7. 余热利用除了用于发电外，余热还可以用于供暖、生活热水等方面。

余热发电工艺流程中需要考虑如何充分利用余热，提高能源利用效率。

综上所述，余热发电工艺流程包括余热收集、余热预处理、蒸汽发电或热水发电、发电系统、排放处理和余热利用等环节。

通过合理设计和运行，余热发电可以成为工业生产过程中的一种清洁能源，为可持续发展做出贡献。
