《电视原理》课程教学大纲一、本课程的性质和任务本课程不仅是教育技术学专业的专业基础课，而且是电子系列课程中的重要组成部分。
前面已学习了《模拟电路》和《数字电路》两门基础课程，学生已经掌握了基本的电路原理，比如半导体元件，基本放大电路，门电路，组合电路和时序电路等。
为了将这些基本知识应用到具体的电子设备中，同时针对该专业的培养目标和人才规格、今后工作的性质，设置《电视系统》这门课是很有必要的。
该课程包括电视原理、摄像机、录像机和编辑机等四个部分，学习该《电视原理》部分后，学生不仅能了解电视机的一些常用功能，而且能掌握其基本组成和原理，为摄像机、录像机和编辑机等学习打下基础。
二、课程的教学目的和要求教育技术学专业的培养目标是培养具有创新能力、继续学习能力，掌握本专业基本知识与基本技能，胜任各级各类学校和相关教育机构的现代教育技术开发、设计、应用、管理与评价，并能担任中小学信息技术课程教学任务的专门人才。
对人才的培养规格中有系统掌握教育技术专业的基本理论、基础知识和基本技能；形成现代教育思想和观念、具有创新意识，能合理选择、正确使用、科学管理现代教育媒体，适应未来教育改革和发展；能熟练使用电视教材制作设备，并能进行电视教材的摄、录、编等。
因此，本大纲是根据本专业人才的培养目标所需要的基本理论和基本技能的要求，根据本课程的教学性质、条件和教学实践而制定的。
三、课时分配课程学时36学时、2学分。
实验课16学时、1学分、单独开。

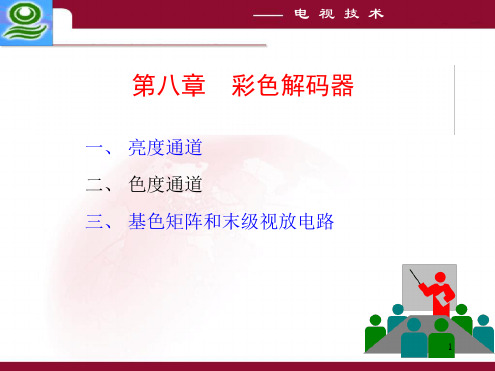

四、教学内容第一、二讲电视技术基础一、教学基本要求1．了解电视是一门技术2．了解图像传送原理3．了解光电转换原理4．掌握电视扫描原理5．掌握黑白全电视信号的组成6．掌握黑白全电视信号的发送和传输7．掌握黑白电视接收机的基本组成二、教学内容1．图像顺序传送原理同时传送，顺序传送，活动图像的传送2．光电转换原理摄像管——光/电转换，显像管——电/光转换3．电视扫描原理行扫描，场扫描，逐行扫描，隔行扫描，光栅的几何失真4．黑白全电视信号图像信号，消隐信号，同步信号5．黑白全电视信号的发送与传输发送（残留边带），传输6．黑白电视机的基本组成结构，框图第三、四、五讲彩色电视基本原理一、教学基本要求1．了解色度学的基本概念，掌握三基色原理及彩色混合原理2．掌握彩色三要素及亮度方程的表达式3．熟悉、掌握彩色全电视信号，并理解电视编——解码过程4．掌握彩色电视机的组成框图二、教学内容1．色度学的基本概念彩色三要素，三基色原理，彩色的混合，彩色的亮度与亮度方程2．彩色全电视信号彩色图像信号的分解，彩色电视信号的传输（兼容，实现兼容的措施，），彩色电视制式，PAL制编码过程（正交平衡调幅），PAL制解码过程（色度信号中两个正交分量的分离，同步检波），彩色显像管3．PAL制彩色电视接收机基本组成组成框图第六讲高频调谐器图像中频通道伴音通道一、教学基本要求1．了解高频调谐器的类型及应用范围2．掌握电子调谐高频头的特点及工作原理3．了解频道预选器及遥控装置4．了解对图像中频通道的要求5．掌握图像中频通道的组成及工作原理6．掌握伴音通道的组成及性能要求7．了解鉴频器的工作原理二、教学内容1．高频调谐器的电路组成及性能要求类型，组成，性能要求，电子调谐高频头的特点（电调谐原理）2．高频调谐器的工作原理3．频道预选器及遥控装置4．对图像中频通道的要求5．图像中频通道的组成声表面波滤波器6．伴音通道的组成及性能要求组成，性能要求，陶瓷滤波器7．集成化伴音通道电路鉴频器第七讲视频检波电路视频放大电路 AGC电路及工作原理一、教学基本要求1．了解视频检波电路的工作过程2．掌握视频检波电路的作用3．掌握预视放电路的工作原理4．了解AGC电路的作用和类型二、教学内容1．视频检波与视频放大电路视频检波电路，预视放电路2．自动增益控制电路AGC作用和要求，AGC类型及其工作原理第八讲亮度通道一、教学基本要求1．了解亮度通道的作用、组成2．掌握ARC电路的组成及工作原理3．了解黑、白平衡调整原理及目的二、教学内容1．亮度通道的作用、性能要求及电路组成作用，性能要求，电路组成（副载波陷波电路，自动清晰度控制电路，图像轮廓校正电路，亮度延时电路，钳位电路，自动亮度限制电路）2．亮度通道电路分析3．基色矩阵及末级视放电路作用，黑白平衡的调整第九讲彩色解码电路一、教学基本要求1．了解色度通道的组成2．掌握延时解调电路的组成及工作原理3．了解基准副载波恢复电路的组成及工作过程二、教学内容1．色度通道组成框图，色度带通放大电路， ACC电路，ACK电路，延时解调电路（延时解调矢量分析）2．基准副载波恢复电路色同步选通电路，锁相环路第十讲扫描电路直流稳压电源一、教学基本要求1．掌握同步分离电路及工作过程2．掌握抗干扰电路及工作原理3．了解行输出变压器的功能和特点4．掌握开关式稳压电源的特点5．了解开关式稳压电源的组成及工作原理二、教学内容1．扫描电路的作用、要求及组成2．同步分离电路3．抗干扰电路4．行输出变压器5．对稳压电源性能的要求和开关式稳压电源的特点要求，开关式稳压电源的特点6．开关式稳压电源的组成及工作原理组成，工作原理7．实用开关电源电路介绍五、大纲说明1．本大纲根据高师院校人才培养要求几相关专业课程设置要求制定2．本大纲依照循序渐进的原则编排，由简到繁，由浅入深，先宏观后微观。
电视机的物理参数和原理解析一、 电路作用1.梳状滤波器:A、从F中分离出Fu，Fv。
2.ACK：彩电按接收弱信号时，关闭色度通道，避免色班干扰。
3.消磁电路:消除显像管上的铁件所带磁性，避免磁对显像管的影响。
4、末级视放电路:（1） 从Y与三个色差信号中解调出三个基色信号和高频Y信号。
（2） 放大基色信号和高频Y信号。
5、 伴音中放:对的第二伴音中频进行放大并限幅，提高伴音中频信号的幅度并消除干扰。
六、亮度通道:放大并延时亮度信号。
7、场振荡器:产生频率略低于场频的场扫描信号。
8. 高频调谐器：选择电台；对高频信号进行放大；将高频信号变成中频信号。
9、 高频调谐器高放级：放大接收的高频信号，提高接收灵敏度。
10高频调谐器本机振荡:产生比接收图像载频高38MHz的等幅正弦波信号。
1一、高频调谐器混频级:将高放后的高频信号与本机振荡信号混频产生中频信号。
1二、伴音鉴频器：从信号中解调出音频信号。
13、亮度延时电路：将Y信号延时μs，使之与色度信号同时抵达显像管。
14、副教波晶体振荡电路：产生的副载波信号。
1五、场推动器：放大场振荡信号或进行振荡与输出级间的阻抗变换。
1六、伴音电静噪电路:无信号时或自动选台时关闭伴音通道，避免产生噪音。
17、ABL:限制显像管的亮度，避免显像管太亮。
1八、行AFC电路:比较行同步信号与行振荡信号的相位，将相位差转换成误差电压。
1九、预加重电路:调频前将音频信号的高频分量的幅度提高，以提高信噪比。
20、勾边电路:提升图像黑白交接处的信号幅度不同，提高图像的清楚度。
2一、PAL开关电:使送往V同步检波器的副载波逐行倒相。
2二、PAL识别电路:识别电视发送的V信号的相位，使再生副载波Fv与电台同步。
23、行扫描电路:（1）产生行扫描电流。
（2）产生行消隐信号。
（3）提供显像管和视放级电源。
24、箝位电路:将消隐电平箝位于同一电平上，避免亮度失真。
2五、枕形校正电路:校正由于显像管四角距屏幕中心远而产生的枕形失。
显像管是一种特殊的电真空器件，其电子枪主要由灯丝阴极、栅极、加速极、聚焦极、高压阳极等组成。
在我国采用的隔行扫描广播电视系统中，行频为15625Hz，场频为50Hz，帧频为25Hz。
彩色的三要素是指亮度、色调、色饱和度电视系统中选用的三基色分别是红（R）、绿（G）、蓝（B）]彩色全电视信号的组成包括亮度信号、色度信号、色同步信号、复合同步信号、复合消隐信号.在我国使用的电视系统中，图像和伴音的调制方式分别是调幅和调频高频头的基本组成包括输入回路、高频放大器、变频电路等中放通道的主要组成部分包括预中放电路、声表面波滤波器、中频放大器、视频检波器、中频AGC、ANC等。
亮度通道的组成包括色副载波陷波器、亮度延时电路、直流箝位电路、轮廓补偿电路、末级视放电路等。
伴音通道的组成包括伴音制式转换电路、伴音中放电路、伴音鉴频电路、低放电路、功放电路等扫描系统的组成包括同步分离电路、行扫描电路、场扫描电路行扫描电路的组成包括行AFC电路、行振荡电路、行推动电路、行输出电路等场扫描电路的组成包括场振荡电路、锯齿波形成电路、场推动电路、场输出电路目前国际上流行的三大彩色制式分别是PAL制、NTSC制、SECAM制NTSC制编码器的主要组成包括编码矩阵、低通滤波器、副载波振荡器、延时电路、平衡调幅器、加法器NTSC制解码器的主要组成包括带通滤波器、副载波恢复电路、同步检波器、延时电路、矩阵电路、副载波陷波器PAL制编码器与NTSC制编码器相比增加了倒相器、PAL开关等电路。
在PAL制解码器中，梳状滤波器的组成包括加法器、减法器、一行延时线电路。
PAL制解码器的组成包括亮度通道、色度通道、副载波恢复电路、解码矩阵电路在PAL制解码器中，色度通道的组成包括色度带通放大器、ACC电路、ACK 电路、梳状滤波器、同步检波器副载波恢复电路的主要组成包括色同步选通电路、压控振荡器、鉴相器、低通滤波器、PAL开关、90o移相器射频电视信号中，伴音载频比图像载频高6.5MHz。
