图像信号处理电路故障分析思路与检修技巧顾名思义，图像信号处理电路处理的是图像信号。
在彩电维修过程中，电视机表现出什么样的故障现象，才能判定故障与图像信号处理电路有关或在图像信号处理电路呢?吾以为，电视机出现有光栅、有字符、无图像或图像不正常现象，均可判定图像信号处理电路可能存在故障。
彩色电视机中的图像信号处理电路涉及的电路较多，电视机的功能不同、屏幕尺寸大小不同，图像信号处理电路的组成和电路也存在很大差异。
如果对不同时期的彩色电视机图像信号处理电路加以比较分析，会发现彩色电视机中的图像信号处理电路由基本电路和附加电路组成。
基本电路是电视机不可缺少的电路，电视机有了基本电路，就可以重现图像和声音；电视机图像信号处理电路设计附加电路的目的，是为了改善图像质量、增加电视机的功能。
图像信号处理电路基本电路由高频调谐器、幅频特性选择电路、图像中频信号放大和视频检波电路、亮度信号和色度信号处理电路、视频信号放大电路组成。
早期的彩色电视机，如长虹M11(代表机型有CK53A、C1742等)机芯，由于电视机功能简单，屏幕尺寸也不大，图像信号处理电路就只有基本电路。
随着电视技术的发展和电视机功能的增加，现代彩色电视机已在原基本电路的基础上，增加了不少附加电路。
当然，电视机功能不同、屏幕尺寸大小不同，增加的附加功能也不一样。
图(3)为长虹CN-9机芯(21")彩电图像信号处理电路组成框图。

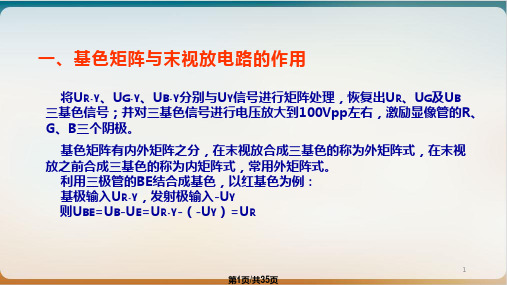

图中的高频调谐器、幅频特性选择电路、图像中频信号放大和视频检波电路、亮度信号和色度信号处理电路、RGB矩阵和视频信号放大电路为基本电路，第二伴音选择和吸收、TV/AV切换开关电路为附加电路。
图像信号处理基本电路中的高频调谐器，其作用是对射频电视信号进行放大、混频，它输入为不同频率的射频电视信号，输出为固定频率的图像中频信号。
在目前的彩电维修行业中，彩电维修人员对高频调谐器均不进行维修，所以，彩电维修初学者没有必要对高频调谐器内部电路的电路结构和工作过程进行详细了解和掌握，关心的应是它的结果，即正常的高频调谐器需要什么样的外部条件，才能将接收下来的射频电视信号，转换成图像中频信号。
矩阵系统常见故障与解答现象1：键盘无法控制矩阵主机和解码器？解答： A、矩阵主机、键盘、解码器是否选用同一厂家。
B、通讯线连接是否正确（通讯线连接正确时，CODE指示灯则闪烁；如接反或接触不好则不闪烁）C、键盘是否已输入密码。
D、解码器地址编码是否与键盘选择的摄像机编号一致。
现象2：矩阵主机控制解码器时有时无？解答： A、通讯线长度是否超过1. 2KM。
B、通讯线是否选用带屏蔽的两芯双绞。
C、最远端解码器RS-485通信终端是否并上120Ω匹配电阻。
现象3：矩阵主机视频输入图像失真？解答： A、视频传输距离太远，造成视频衰减太大。
B、视频线质量不好，屏蔽性能差，电缆阻抗不是75Ω。
现象4：矩阵主机视频输入图像出现竖条、木纹等干扰？解答： A、视频线内屏蔽网与地线是否接触良好。
B、视频线附近是否有干扰源。
如大电流、大电压的电缆或设备。
现象5：矩阵主机视频输入无图像？解答： A、摄像机是否有视频输出。
B、视频线内芯线是否断路或与屏蔽网短路。
C、整个系统或供电设备无接地保护，静电瞬间高压造成视频输入口损坏。
现象6：矩阵主机不报警？解答： A、确定探头是否有无故障。
B、矩阵主机是否布防。
C、矩阵主机布防时锁开关是否设置PROG位置。
现象7：矩阵主机布防后就报警？解答： A、报警输入接口是否松动。
B、探头端是否连接2. 2K电阻。
C、探头与2. 2K电阻连接是否正确（常闭型与2. 2K电阻串联，常开型与2. 2K电阻并联）现象8：矩阵主机视频输出图像亮，字符抖动？解答： A、带环接功能的矩阵主机视频输入阻抗为高阻，环出的视频信号至其它视频设备，请将其输入阻抗设置成75Ω。
B、摄像机质量问题。
如输出的视频信号不标准。
C、探头与2. 2K电阻连接是否正确（常闭型与2. 2K电阻串联，常开型与2. 2K电阻并联）现象9：矩阵主机无法调用预置点？解答： A、设置错误（应设置SET区的SHOT）B、设置时锁开关是否设置PROG位置。
视频矩阵的常见故障及其排除方法视频矩阵的常见故障及其排除方法1、通过矩阵不能控制云台或镜头①.确认矩阵和解码器的协议和波特率是否设置一致；②.确认连接矩阵的键盘和矩阵通讯是否正常（键盘收到矩阵返回数据、绿色指示灯隔一秒闪烁一次，控制键盘时矩阵路灯逛闪），各键盘的地址是否冲突；③.确认解码器和矩阵Code2 连接好；④.确认解码器自检是否正常；⑤.使用正常的解码器放置在同样地方是否能被控制；（检查因线路引起的故障）⑥.确认连接解码器的485总线共驱动多少个解码器及总线的距离是否超出距离。
我公司目前采用的芯片在理论上支持32个解码器并联，当使用0.56mm（24AWG）双绞线做为通讯电缆时，在波特率为2400时，为1200米。
（检查因通讯芯片驱动能力引起的问题）并建议在总线两端的485端口上并接120Ω终端电阻，各485设备距离485总线不超过7米。
（若考虑实际工程需要采用星型连接时，两个距离最远的设备上并接120Ω终端电阻。
）⑦.可将矩阵其他通信口上的连线拔除，仅保留矩阵键盘和CODE2，防止其他连线短路造成的矩阵通信故障。
2、视频或音视频矩阵无法进入主菜单①.确认第一路视频输入是否有图像并切换到第一路视频输出。
②.确认键盘的编程钥匙是否打到PROG位置，检查键盘顶端的拨码，第8位需处于OFF状态，并保证键盘通电后能在屏幕上出现（主控）或――――（副控）标志。
③.确认键盘和矩阵通讯是否正常（键盘收到矩阵返回数据、绿色指示灯隔一秒闪烁一次；控制键盘时矩阵绿灯逛闪【经济型除外，经济型绿灯代表切换单片机芯片的工作状态】），各键盘的地址是否冲突。
④.拆开机箱，对矩阵进行带电硬复位。
（复位ok时监视器上会有System Reset OK！的字样）⑤.键盘能否直接控制解码器动作（此时键盘后拨码开关第八位应拨至ON），确认键盘还是矩阵主板问题，返回公司维修。
3、DVR不能控制云台或镜头①.确认DVR和解码器的协议和波特率是否设置一致；②.确认DVR的串口和232-485码转通讯是否正常，软件串口是否选择正确；③.有源码转请确认工作电压是否能达到额定电压；④.确认连解码器的串口和连报警盒的串口能否共用、是否共用；⑤.确认连接解码器的485总线共驱动多少个解码器及总线的距离是否超出1200米距离。

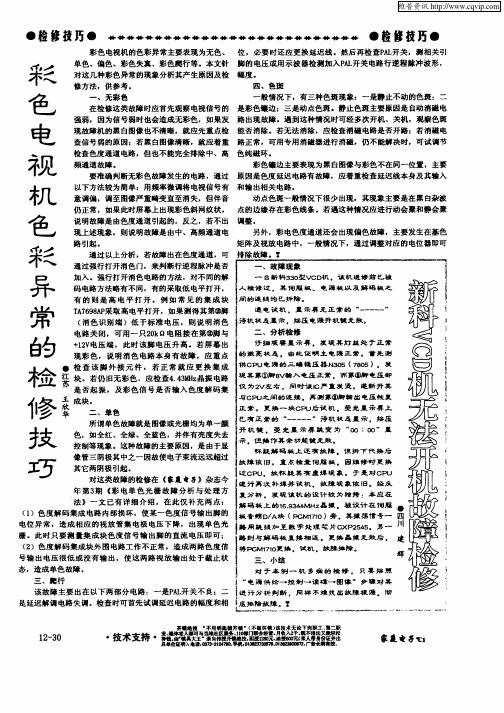

一、彩色故障二、图像故障三、伴音故障四、光栅故障一、彩色故障1．图像无彩色故障（1）故障现象在接收彩色节目时，画面上只有黑白图像而无颜色，调节天线、频率微调钮和将色饱和度及对比度调大仍无效，而伴音正常。
这类故障现象可细分为两种；所有频道都无彩色，特定频道无彩色。
（2）故障分析在彩色电视机中，产生黑白图像的亮度（Y）通道与重现彩色图像的色度（F）通道是分开的，所以当画面上只有黑白而没有颜色时，说明亮度信号处理电路和基色矩阵电路以及彩色显像管工作基本正常，故障范围是在色度通道。
所有频道都无彩色的故障通道是由于色度放大、ACC电路、消色器、色副载波振荡及色同步电路等部分工作不正常造成的。
因为色度放大器或ACC电路损坏，则无色度信号通过或输出幅度很小；若消色器使色度通道中断，彩色也自然没有了。
另外，如果色副载波振荡器停振，色同步解调器就失去基准副载波；如果色同步选通及分离电路有毛病，则色副载波振荡器也不能正常工作，都将使色差信号不能被解出。
再有，彩色全电视信号传送电路有故障，使之不能传送到色解码器；色解码器的供电正常，将使色解码器停止工作。
总之，只要上述几部分电路有一部分有毛病，致使信号中断，就可能使色处理电路无三路色差信号输出，而只有正常的亮度信号经亮度通道送到基色矩阵，则在彩色显像管三个阴极上只有亮度信号而无三基色信号，故只能显示正常的黑白图像，从而造成无彩色的故障。
应该特别指出，彩色电视机中设置的消色电路，在以下5种情况都将动作，到使色度通道关闭。
①加到解码器的色度信号太弱。
在接收远区弱台时，这是正常现象，否则说明天线、馈线或高、中频通道有故障，使色度信号受到很大衰减。
在这种情况下画面上背景杂波很大。
②PAL开关失常，不能提供逐行倒相的副载波。
常见的故障原因是无行逆程脉冲输入或集成电路内部PAL开关损坏。
③色同步信号丢失。
若色选通脉冲或移相网络失常，都会使色同步信号丢失。
另外ACC 色度放大器有故障切断色信号通路，也会使色同步信号丢失。
RGB矩阵切换器1、概述：RGB矩阵切换器是为高分辨率图像信号的显示切换而设计的高性能智能矩阵开关设备。
可将多路信号从输入通道切换输送到输出通道中的任一通道上，并且输出通道间彼此独立。
简单的说，就是可以将进来的多路输入信号中的任意一个显示到任意一个你指定的显示器“矩阵”本身是一个数学概念，它在电子行业里是一类电子产品的简称，它的全名叫做“矩阵切换器”。
矩阵切换器中的“矩阵”两字，是引用了高等数学线性代数中的矩阵概念。
具体到矩阵切换器这个电子产品中，一般指在多路输入的情况下有多路的输出选择，形成矩阵结构。
在生产和生活中，广大劳动人民的智慧是强大的，因此它就被简称做了“矩阵”。
总的来说，矩阵切换器是一类切换多路信号输入输出的设备。
通俗的讲，矩阵切换器其实就是是将一路或多路音视频信号分别传输给一个或者多监控矩阵切换器个显示设备，如：两台电脑主机要共用一个显示器，矩阵切换器可以将两台电脑主机上的内容任意切换到同一个或多个显示器上。
矩阵切换器，按信号源可以分为：VGA、AV、RGB、HDMI、VD、AD、YB、DVI矩阵切换器等等。
目前，矩阵切换器主要应用是大屏幕拼接，视频会议工程，音视频工程、监控等需要用到多路音视频信号交替使用的工程中。
VGA信号传输是最近的视频信号传输的热点，各种不同的传输方式引发很多工程商的关注，各种不同的宣传也模糊了工程商的正常判断。
VGA信号包含有R/G/B/H/V五种，分别是三原色和行场同步信号2、技术参数基本------增益0dB带宽450Mhz(-3db)满载亮色度干扰-55dB@5Mhz微分相位0.05o(RL=150Ω)微分增益0.05%(RL=150Ω)最大传播延时5ns(±1)切换速度≤180ns视频信号输入-------信号类型RGBHV视频信号接口RGB接口最小电平0.5Vp-p最大电平1.0Vp-p阻抗75Ω回波损耗-30db@5MHz信号输出-------信号类型RGBHV视频信号接口RGB接口输出电平0.7Vp-p阻抗75Ω回波损耗-30db@5MHz直流补偿最大5mV同步-------输入/输出信号类型TTL输入电平0V-5.0Vp-p:4.0V输出电平5Vp-p输入阻抗510Ω输出阻抗75Ω控制类型串行控制接口RS-232，9针母D型接口波特率与协议波特率9600数据位8位停止位1，无奇偶校验位串行控制口结构2=TX，3=RX，5=GND无线技术IR红外遥控规格电源100VAC~260VAC,50/60Hz,国际自适应电源功率≤20W机箱尺寸485mm(长)×260mm(宽)×132mm(高)3、特性带有自动增益技术，RGB系列矩阵可以传输100米长线（普通RGB传输线缆）；内置智能电源管理单元及冗余电源，系统工作更加稳定；超强的智能检测系统，可以对设备的控制接口、电源系统、操作系统进行智能自检、智能报错；强大的控制接口保护功能，防静电、防雷击，并且具有2路RS232、1路485的控制接口；更富有人性化的菜单设计，2种键盘操作模式，更加符合不同客户的操作习惯；内置32组切换预设模式，更加便于客户迅速调用切换模式；内置轮巡模式，实现矩阵的智能自运行。
