电子整机维修项目教程视放与显像管电路的故障维修

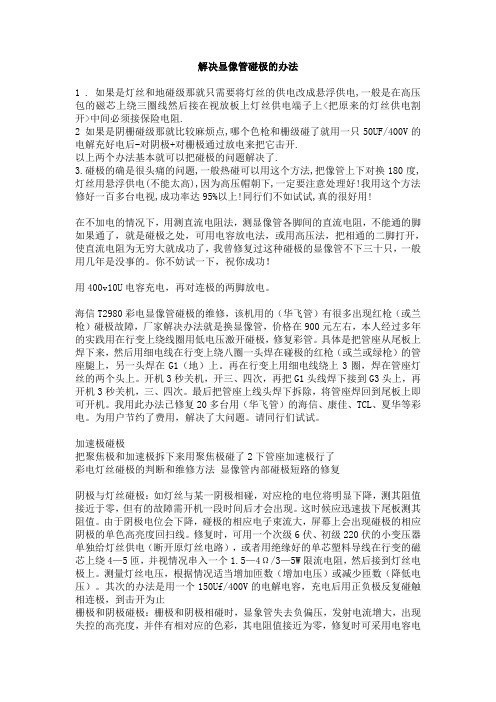

解决显像管碰极的办法1 . 如果是灯丝和地碰级那就只需要将灯丝的供电改成悬浮供电,一般是在高压包的磁芯上绕三圈线然后接在视放板上灯丝供电端子上<把原来的灯丝供电割开>中间必须接保险电阻.2 如果是阴栅碰级那就比较麻烦点,哪个色枪和栅级碰了就用一只50UF/400V的电解充好电后-对阴极+对栅极通过放电来把它击开.以上两个办法基本就可以把碰极的问题解决了.3.碰极的确是很头痛的问题,一般热碰可以用这个方法,把像管上下对换180度,灯丝用悬浮供电(不能太高),因为高压帽朝下,一定要注意处理好!我用这个方法修好一百多台电视,成功率达95%以上!同行们不如试试,真的很好用!在不加电的情况下，用测直流电阻法，测显像管各脚间的直流电阻，不能通的脚如果通了，就是碰极之处，可用电容放电法，或用高压法，把相通的二脚打开，使直流电阻为无穷大就成功了，我曾修复过这种碰极的显像管不下三十只，一般用几年是没事的。

你不妨试一下，祝你成功！用400v10U电容充电，再对连极的两脚放电。

海信T2980彩电显像管碰极的维修，该机用的（华飞管）有很多出现红枪（或兰枪）碰极故障，厂家解决办法就是换显像管，价格在900元左右，本人经过多年的实践用在行变上绕线圈用低电压激开碰极，修复彩管。

具体是把管座从尾板上焊下来，然后用细电线在行变上绕八圈一头焊在碰极的红枪（或兰或绿枪）的管座腿上，另一头焊在G1（地）上。

再在行变上用细电线绕上3圈，焊在管座灯丝的两个头上。

开机3秒关机，开三、四次，再把G1头线焊下接到G3头上，再开机3秒关机，三、四次。

最后把管座上线头焊下拆除，将管座焊回到尾板上即可开机。

我用此办法已修复20多台用（华飞管）的海信、康佳、TCL、夏华等彩电。

为用户节约了费用，解决了大问题。

请同行们试试。

加速极碰极把聚焦极和加速极拆下来用聚焦极碰了2下管座加速极行了彩电灯丝碰极的判断和维修方法显像管内部碰极短路的修复阴极与灯丝碰极：如灯丝与某一阴极相碰，对应枪的电位将明显下降，测其阻值接近于零，但有的故障需开机一段时间后才会出现。

液晶电视电源保险管烧坏维修方法嘿，你问液晶电视电源保险管烧坏的维修方法啊？这事儿可得小心着来。

首先呢，你得确定是不是真的是保险管烧坏了。

别瞎猜，得打开电视后盖看看。

就像你生病了去看医生，得先检查清楚到底啥毛病。

要是确定是保险管烧坏了，那可不能随便换个保险管就完事了。

得找找为啥烧坏了。

有可能是电源部分出问题了，比如说有短路啊啥的。

就像你家的电线短路了，保险丝也会烧断一样。

然后呢，你得检查一下电源板上的各个元件。

看看有没有烧焦的、鼓包的或者明显坏了的地方。

要是有，那就得先把坏的元件换了。

就跟你衣服破了个洞，得先补好洞才能穿一样。

接着，用万用表测一测电源板上的各个电压点。

看看电压是不是正常。

要是不正常，那就得顺着电路找找问题出在哪。

这就像你找家里的漏水点一样，得一点一点地查。

要是你自己不太懂电路，那可别瞎弄。

最好找个懂行的人来帮忙。

不然你越弄越坏，那就麻烦了。

我给你讲个事儿吧。

我有个朋友，他家的液晶电视电源保险管烧坏了。

他自己不懂，还瞎弄。

结果把电视弄得更坏了。

后来他找了个维修师傅来。

师傅打开后盖，检查了一下，发现是电源板上有个电容鼓包了。

师傅把坏的电容换了，又换了个保险管，电视就好了。

我朋友可高兴了，还说以后再也不自己瞎弄了。

所以啊，液晶电视电源保险管烧坏了，别慌。

按照步骤来，先确定问题，再找原因，然后小心维修。

要是自己不会，就找专业的人来。

这样才能把电视修好，又不会弄出更多的问题。

加油吧！。

电子整机维修项目教程_视放与显像管电路的故障维修一、故障现象及分析视放与显像管电路是电视机中的一个重要部分，负责信号放大和显像，是电视机工作的核心。

当视放与显像管电路出现故障时，会导致电视机无法正常工作，出现各种显像问题，比如没有图像、图像无法正常显示或出现花屏等。

在维修视放与显像管电路时，需要掌握一定的电子知识和修理技巧，下面将介绍一些常见的故障及其维修方法。

二、故障与维修方法1.视放电路故障(1)故障现象：电视机无声音和图像，但可以调节亮度和对比度。

(2)维修方法：首先检查视放电路中的电容是否烧坏，如果有烧坏的电容就需要更换。

然后检查视放电路中的电阻和晶体管是否短路，如果是就需要修复或更换。

2.显像管电路故障(1)故障现象：电视机无法正常显示图像，但可以听到声音。

(2)维修方法：首先检查显像管电路中的电容是否烧坏，如果有烧坏的电容就需要更换。

然后检查显像管电路中的电阻和晶体管是否短路，如果是就需要修复或更换。

还需要检查显像管驱动电路中的电感是否有开路或短路现象，如果有就需要修复或更换。

3.显像管高压故障(1)故障现象：电视机无法正常显示图像，但可以听到声音，且听到高压嘶嘶声。

(2)维修方法：首先检查高压输出端是否有漏电现象，如果有就需要修复或更换。

然后检查显像管驱动电路中的电容和电阻是否烧坏，如果是就需要更换。

还需要检查高压电路中的电容和电阻是否有短路或开路现象，如果有就需要修复或更换。

4.显像管亮度调节故障(1)故障现象：电视机显示图像过暗或过亮，亮度调节无效。

(2)维修方法：首先检查亮度调节电路中的电阻是否烧坏，如果是就需要更换。

然后检查显像管驱动电路中的电容和电阻是否有短路或开路现象，如果有就需要修复或更换。

5.显像管颜色失真故障(1)故障现象：电视机显示图像颜色失真，出现色块或偏色现象。

(2)维修方法：首先检查颜色调节电路中的电容是否烧坏，如果是就需要更换。

然后检查显像管驱动电路中的电阻和晶体管是否短路或开路，如果有就需要修复或更换。

电子整机维修项目教程彩色电视机的维修与技巧讲诉汇报人：日期:•彩色电视机维修基础知识•彩色电视机维修技巧与方法•彩色电视机维修实例分析目录•彩色电视机维修经验总结与展望01彩色电视机维修基础知识讲解彩色电视信号的调制、传输和接收过程，包括射频信号、视频信号和音频信号的处理。

介绍彩色显像管的结构、发光原理以及彩色图像的形成过程。

彩色电视机基本原理彩色显像管工作原理彩色电视信号的传输介绍螺丝刀、尖嘴钳、电烙铁等常用维修工具的使用方法和注意事项。

常用维修工具讲解示波器与信号发生器的功能、使用方法以及在维修中的应用。

示波器与信号发生器彩色电视机维修工具与仪表电源故障图像故障声音故障遥控器故障彩色电视机常见故障类型01020304介绍电源电路的常见故障，如保险丝熔断、电源开关损坏等。

讲解图像不清晰、颜色失真、画面扭曲等图像故障的原因及解决方法。

介绍声音失真、无声、音量异常等声音故障的排查方法。

讲解遥控器按键失灵、无法控制电视等问题的解决方法。

02彩色电视机维修技巧与方法电源电路故障诊断通过检查电源电路的输入电压、输出电压以及各个元器件的工作状态，判断电源电路是否出现故障。

保险丝熔断如果电源保险丝熔断，可能是由于短路、过流或过热等原因引起。

此时需要检查相关电路，找出故障点并修复。

开关管损坏开关管是电源电路中的重要元器件，如果开关管损坏，可能会导致电源电路无法正常工作。

此时需要更换开关管并进行相关调整。

通过检查行、场扫描电路的工作状态，判断扫描电路是否出现故障。

扫描电路故障诊断如果行、场扫描不同步，可能是由于行、场扫描信号传输不畅或信号处理不当等原因引起。

此时需要检查相关电路，找出故障点并修复。

行、场扫描不同步行、场扫描电路中的元器件损坏可能会导致扫描电路无法正常工作。

此时需要更换损坏的元器件并进行相关调整。

行、场扫描电路损坏视频/音频处理电路故障排除技巧视频/音频处理电路故障诊断01通过检查视频、音频处理电路的工作状态，判断视频、音频处理电路是否出现故障。

电子行业电子整机维修教程概述在电子行业中，经常会遇到电子整机出现故障的情况。

为了提高维修效率和减少工作量，掌握一些基本的电子整机维修技能是非常必要的。

本文将介绍电子行业电子整机维修的基本步骤和注意事项，供参考使用。

步骤1. 故障诊断首先，我们需要对故障进行诊断，找出故障出现的部分以及具体原因。

通常，可以通过以下方法进行故障诊断：•观察：仔细观察整机的外观和各个部件，检查是否有明显的破损或松动。

有时，故障可能只是因为某个部件松动或接触不良导致的。

•测试：使用测试仪器进行各项功能和性能的测试，比如使用万用表测试电路的电阻和电压值，使用示波器观察波形等。

•数据分析：根据测试数据和行业经验，分析可能的故障原因并进行排除。

例如，如果测试结果显示某个部件的电阻超出了标准范围，那么很可能是该部件损坏了。

2. 故障排除根据故障诊断的结果，我们需要开始进行故障排除。

具体步骤如下：•调整设备状态：根据故障诊断的结果，调整整机的工作状态，比如调整电压、频率等参数。

•更换/修复部件：根据故障原因，更换或修复故障的部件。

在进行更换或修复时，需要注意与原部件的匹配和适配性。

•清洁维护：有时，故障可能只是因为整机的清洁不良导致的。

因此，可以尝试进行清洁维护，比如清除灰尘，更换过时的冷却风扇等。

•软件调试：对于一些整机故障，可能是由于软件问题导致的。

在这种情况下，可以尝试进行软件调试，比如重新安装操作系统，更新驱动程序等。

3. 故障测试及验证在进行故障排除后，需要进行故障测试及验证，确保整机的功能和性能达到正常工作状态。

•功能测试：测试整机的各项功能，确认是否达到预期效果。

•性能测试：测试整机在不同负载下的性能表现，确认是否达到设计要求。

•严格验证：在故障修复后，对整机进行一些严格的验证，比如长时间运行测试、温度变化测试等。

4. 故障记录和分析在完成故障修复和测试后，需要对整个维修过程进行记录和分析。

这是为了后续的故障预防和改进提供有用的参考。

维修之前一定要深入了解显像管插座的构造和原理——是维修前的必要步骤：目前用CRT（阴极射线管，亦称显像管）显示电视图像的彩色电视机本身是一款非常成熟的产品，但该类型彩电在空气潮湿的地区往往容易早期（最短的约三个月内）出现开机图像模糊，过一阵图像逐步清晰的故障现象，短则几分钟，长则数小时，严重时根本不能恢复，虽然各电视机厂家曾采取过许多措施，实践证明实际效果并不明显，每年电视机厂家及用户维修此类图像模糊的故障的花费了大量的人力物力。

上述故障的主要原因是由电视机管座造成的。

传统管座的放电腔体C为非密闭结构，聚焦极引出端及上基体与下基体之间的连结扣位的配合缝隙较大，放电腔体中的湿度与周围环境等同，故受周围环境影响较大，周围环境中的腐蚀性物质侵蚀聚焦极产生的氧化物以及聚焦极对接地针弧光放电产生的金属离子附着在聚焦腔体塑料表面而产生漏电，致使聚焦电压下降，显像管聚焦不良，从而产生图像模糊的现象；又由于管座紧靠显像管加热灯丝端，正常工作时管座受显像管加热灯丝影响故温度较高，关机冷却后管座与周围环境温差使管座吸收周围潮湿空气中的水份于聚焦腔体中，下次开机由于聚焦腔体中吸收有水份，聚焦极施加的近万伏高电压对接地针放电，电离产生的O3又加速了聚焦极的腐蚀，从而产生与上述相同的现象——图像模糊。

对于行业标准中的GZS10-2-AC1等系列型号管座公开的现有技术，由于聚焦极接插端部分裸露在外，且因管座聚焦极工作电压近万伏，在此条件下聚焦极对环境要求就更高，尤其是管座严重氧化后显像管管基附着的氧化物未清洗干净时，极易再次粘在新换管座的聚焦极上，造成管座重复损坏。

壹最好用新型防潮管座，它从根本上解决了管座因受潮引起的早期图像模糊故障。

防潮管座改变了传统管座易受环境对其影响的部分，即将易损部位如管座的聚焦放电腔体的结构改成密闭形状，而非使聚焦放电腔内成为真空，并按国家行业标准SJ/T11162—1998、SJ/T11163—1998生产的管座如GZS10-2及GZS8-6等系列型号上、下基体间或基体与尾罩之间采取超声波无缝熔接，对有金属件伸出部位的缝隙用绝缘硅胶粘合，目的是使聚焦放电腔体完全密闭。

新版彩色电视机常见故障实修演练
206
图10-7 测量晶体管
图10-8 测量电阻值
图10-9 测量电容阻抗
10.4 显像管电路的故障检修
10.4.1 显像管电路的常见故障
显像管电路实际上是彩色电视机主体电路与显像管之间的接口电路。

彩色电视机的主体电路如有故障，就会使送到显像管电路的信号失常，会使图像失常甚至完全没有图像。

如果显像管电路中的某些元器件损坏，会使加给显像管电路的某些信号或电压不正常。

若显像管电路板上的污物过多，可能引起电路漏电。

加速极和聚焦极电路常会出现这种情况，这是因为加速极和聚焦极的直流电压比较高。

再者，显像管内部损坏或极间有短路或碰极的情况，都会造成图像失常。

10.4.2 显像管电路的故障检修方法
在显像管电路中，主要的元器件是3只视放管和它们的偏置元件，任何一个视放管不良都会引起色偏。

如图10-10所示，每个视放管的集电极都接到显像管的一个阴极上。

色差信号加到视放管的基极上，亮度信号加到发射极上，两者在视放管内合成。

这两个信号实际上用于控制。
