长虹液晶电视故障维修与判断(图)液晶电视电路由厂家自制信号板、自制电源板、屏逆变器、屏驱动板构成。
下图为构成示意图及组件信号控制关系。
·电源板：受主信号板MCU控制，向主板提供+5V-1、+12V（最新12、15机芯改为24V）、+24V三组电压。
·信号处理电路：处理各种视频信号成为LVDS信号，产生各控制信号，完成音频信号处理等。
·屏驱动板：由信号处理板控制提供工作电压，LVDS信号经处理后驱动LCD 屏显像。
·屏逆变器：由电源板通过信号处理板提供工作供电，信号板MCU 控制开关状态，输出交变电流驱动灯管发光。
整个机器的电路板由这四大部分构成，各组件只有简单的逻辑控制关系。
在组件级维修判断上，只需要将MCU 对电源组件、MCU 对逆变压器组件、MCU 对上屏电压的控制关系及相关组件故障判断条件搞清，就能够准确的判断出是那部分电路引起的故障。
1、MCU对电源板开机控制过程：·LP06机芯：PW113 / U16（54）脚高电平，通过插座J15（7）脚送至电源组件。
·LS08机芯：GM1501/U700（AD7）脚低电平，经QP2（NPN管）倒相，QP2 C极为高电平，经插座JP1（1）脚送入电源板控制电源输出正常工作电压。
·LS09 机芯：PIC16F72/U31（23）脚低电平，经Q18（NPN 管）倒相，Q18 C极为高电平，经插座JP19（1）脚送入电源板控制电源输出正常工作电压。
·LS10机芯：M502/U800（31）脚低电平，经Q200（NPN管）倒相，Q200 C极为高电平，经插座JP204（1）脚送入电源板控制电源输出正常工作电压。
·LS12机芯：MST9X88L/U9（120）脚低电平，经Q30（NPN管）倒相，Q30 C极为高电平，经插座J901（1）脚送入电源板控制电源输出正常工作电压。

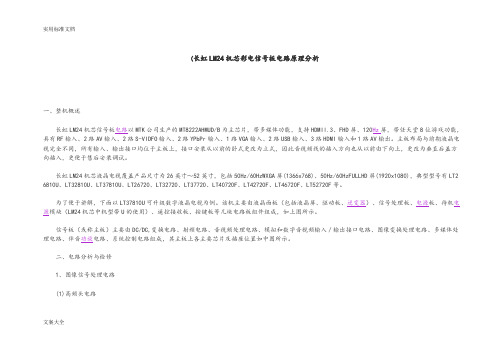

(长虹LM24机芯彩电信号板电路原理分析一、整机概述长虹LM24机芯信号板电路以MTK公司生产的MT8222AHMUD/B为主芯片，带多媒体功能，支持HDMIl.3、FHD屏、120Hz屏，带任天堂8位游戏功能，具有RF输入、2路AV输入、2路S-VIDFO输入、2路YPbPr输入、1路VGA输入、2路USB输入、3路HDMI输入和1路AV输出。
主板布局与前期液晶电视完全不同，所有输入、输出接口均位于主板上，接口安装从以前的卧式更改为立式，因此音视频线的插入方向也从以前由下向上，更改为垂直后盖方向插入，更便于售后安装调试。
长虹LM24机芯液晶电视覆盖产品尺寸为26英寸～52英寸，包括50Hz/60HzWXGA屏(1366x768)、50Hz/60HzFULLHD屏(1920x1080)，典型型号有LT2 6810U、LT32810U、LT37810U、LT26720、LT32720、LT37720、LT40720F、LT42720F、LT46720F、LT52720F等。
为了便于讲解，下面以LT37810U可升级数字液晶电视为例。
该机主要由液晶面板（包括液晶屏、驱动板、逆变器）、信号处理板、电源板、待机电源模块（LM24机芯中机型带U的使用）、遥控接收板、按键板等几块电路板组件组成，如上图所示。
信号板（或称主板）主要由DC/DC,变换电路、射频电路、音视频处理电路、模拟和数字音视频输入／输出接口电路、图像变换处理电路、多媒体处理电路、伴音功放电路、系统控制电路组成，其主板上各主要芯片及插座位置如中图所示。
二、电路分析与检修1、图像信号处理电路(1)高频头电路文案大全该电视采用的一体化高频头，电路如下图所示。
一体化高频头U15（TMI8-C2211VH）引脚功能见下表。
文案大全(2)信号处理电路RF模拟电视信号进入调谐器U15，在内部解调、混频成IF信号，再进入中频放大器IC，经过中频放大、解调，从U15(12)脚输出CVBS视频信号，经R406、R394分压，L84、C832、C631低通滤波后经R43、C15和R50、C324形成差分信号输入主芯片U34(MT8222A)⑨、⑧脚。
长虹彩电维修资料与维修经验大集合使用方法：用Word打开，按Ctrl+F查找，输入你想查找的关键字！长虹电视机通病一览表！！！一、1、长虹系列对于LA7688N解码块关机亮点改进：去掉Y板（视放板）VD611、VD612背焊一只4148二极管,正接VD613正负接VD617-B极即可。
2、长虹29A18行场幅均不满，主电源只有75---85V，经查电源部分VD520性能不良，更换RU2即可。
3、长虹CK56B2----22”，行场振TA7698集成块33脚VCC+8.6V，如果只有4V左右时，为行推动开路[包括推动管、变压器等]。
4、长虹2939FD，上部回扫线[有部分台有]，进入“S”总线，调回ABK--ENABLE[正常]即可。
[故障时亮度变亮]5、长虹N2918机只有兰背景无图声AV入，AV输出有图无伴音，调整微调候AV可有伴音，电视机有时有伴音，图差，且Y信号好象丢失。
经反复查为梳状有故障，把内部重焊一遍，一切正常[估计电容有漏电]。
注：如把本机按键插座取下，频道自动翻转。
6、长虹C2589工作一会场上部有黑条线无数，线性不良，经反复加热查为C329--471K涤电容不良，更换后正常。
7、长虹C2191出现“吱”声行不工作，拔掉偏转线圈，行管C极电压就正常，经查：C428--1UF/250V电容短路，更换正常。
8、长虹C2992出现上半部图象有锯齿状，经查C825[场供电电容]35V/1000UF后正常。
9、长虹G2125机，上半部拉长经查R402[120K]电阻开路，换后正常。
10、长虹2118FA（A6机芯），VD514（4148）开路时，代假负载时主电源完全正常。
代负载时2秒钟烧行管。
11、长虹C2919PK彩电，有电源指示，待机50V正常，但二次开机，立即保护，则是行输出负载（7）脚上VD408（RU4Z）短路，更换后一切正常。
12、长虹G2132（K）开机有电源指示，但不二次开机：行管二次不开机都严重发热，带假负载时主电源130V 又正常，经反复查为行偏转线圈短路。
29种彩电开关电源电路图和原理说明（图）2013-07-02 00:39:25作者：中华维修整理53506我要评论编者注：这29种开关电源电路是CRT彩电电源电路的典型代表，搞懂了这些电源原理，那么修彩电开关电源基本上是小试牛刀。
1.A3机芯电源A3机芯电源最早出现在采用三洋公司的LA7680机芯上，故而得名，因其电路简洁、效率高、易扩展、易维修，现在已被各厂家广泛使用。
R520、R521、R522为起动电阻，R519、C514、R524、V513、T501的（1）、（2）绕组组成正反馈回路，C514为振荡电容。
V553及周边元件、VD515、V511、V512组成稳压控制电路。
R552为取样电阻，VD561为V553的发射极提供基准电压，当电源输出电压过高时，V553、VD515、V511、V512均导通程度增加，使开关管V513的基极被分流，输出电压随之下降；反之，若电源输出电压降低时，V553、VD515、V511、V512均导通程度减少，使开关管V513的基极分流减少，输出电压随之上升。
VD518、VD519、R523组成过压保护电路。
另外VD563也为过压保护。
C515的作用：我们来看如果没有C515会怎样？当某一时刻开关变压器的（1）脚相对（2）脚为正时，一方面（1）脚的电压经R519、C514加到V513的基极，欲使V513饱和，但同时，该电压也经R526加到V512的基极，这样一来，V512饱和导通，而V512饱和导通将迫使V513截止，这就有矛盾了。
再来看加入C515的情况：同样当某一时刻开关变压器的（1）脚相对（2）脚为正，欲使V513饱和，这时该电压也经R526加到V512的基极，但由于有C515的存在，C515两端的电压不能突变，需经一定时间的延迟，或者说C515有一个充电过程，才会使V512饱和，这样就不会干扰V513的饱和了。
显然，C515容量的大小决定了延迟的时间，这样也会影响V513基极脉冲的占空比，同样也会影响输出电压的大小，根据这一点，有人误认为C515是振荡电容，这显然是不对的。
长虹新型液晶彩电故障检修技巧(五）□杜云鹏(上接4期）机型：50D 2000i (机芯：ZLS 59GiD )故障现象：不开机。
分析检修：由于该机为不开机现象，先通过串 口打印工装连接主板，查看开机打印信息，没有显 示任何信息，判断主板有问题。
将主板取下连接上 “修机王”工装进行检修，结果上电后还没二次开 机，连接“修机王”的上屏转接板中绿色发光二极 管已点亮（不亮说明正常）。
接着测量主板上屏插座J P 7的①〜④脚电压为12.01V ,且二次开机后屏幕也无任何反应，说明虽然已产生了上屏12V 供 电，但主芯片是否完全正常工作有待进一步检查。
随后检测待机和时序控制电压+12V _N o r m a l 、 +5V _N o r m a l 及+5V _S t a n d b y 、+12V 、VDD C _1.15V 、 V DD C _CPU _1.15V 、+1.5V_DDR 等均正常，只有 供电并不能证明主芯片U 201 (MSD 6A 628)的 M C U 已开始正常工作，于是继续检测其复位、键 控和总线，也都正常。
检查晶振Y 100( 24M H z )两C20422p/C10052l Y10011M /H C24»<zrR1005 T ~ XTALS-L9 ^丁 XTALS- ~*C 208l I-22p/C1005 字脚电压时发现 一脚电压为 0.01V ,另一脚 电压为3.29V , 明显异常，如图 17所示。
再测两 脚对地阻值分别为3.i 9k n 和3.29k f l ,正常。
更换晶振Y 100和两只贴片电 容 C 204、C 208,故障依旧。
在排除主芯片U 201外围元件均无问题前提 下，将主芯片上B G A 返修台进行更换处理后，上 电检测Y 100两脚电压，已恢复为正常的1.61V 、 1.63V ,将主板回装后试机，故障排除。
相关电路如 图18所示。
长虹彩电通病及维修经验大集合（3）作者：不详来源：互联网发布时间：2006-9-8 4:43:31 发布人：zjf长虹CN-5机芯彩电开关电源原理与维修CN-5机芯是四川长虹电子集团公司近年来推出的新一代多制式大屏幕彩电机芯电路，被广泛应用在长虹红双喜、红太阳25及29彩电中，其各机型的社会占有量较大。
该机芯开关电源电路是一种脉冲调宽式开关电源电路，电压适应范围在l50V-270V，带负载能力强，电路简单。
电源部分主要由进线;波电路、桥式整流电路、启动电路、脉宽调制信号产生电路、稳压电路、过压和过流检测电路等组成。
主要利用汤姆逊公司生产的TEA2261集成电路作小信号处理，该集成电路产生脉宽调制信号作为开关管Q80l激励脉冲信号，使开关管Q80l工作，整机电源输出两路电压24V和ll5V，供给整机伴音功放、调谐器和行扫描电路。
其电源电路原理图如附图220V交流电压通过保险管F801及电源开关S80l，经C801、T80l、T802、C802组成的低通滤波器滤除高频脉冲波，加到由全桥D80l及C804、C805、C806、C807组成的桥式整流电路整流、R80l电阻限流、C808滤波产生300V左右的直流电供给电源电路工作。
300V直流电其中一路经开关变压器T803（17）_（11）绕组加至开关管Q80l集电极；另一路经启动电路R832、R83l加到Q831的基极和集电极，Q831开始导通，从发射极输出l0·5V左右的电压加到N801 TEA2261的（16）脚，N80l得电后经（9）脚外接软启动电容充电延时一定时间后，内部振荡器起振从N80l TEA2261（14）脚输出开关管脉宽激励信号，经L801、R808、C814加到开关管Q80l基极，Q801开始进入工作状态，开关电源电路起振，在开关变压器次级（8）_（6）脚之间耦合电压经D842整流；C844滤波，形成次级主输出115V电压，（1）_（4）脚间电压经D84l、R84l整流；C843滤波输出24V电压。

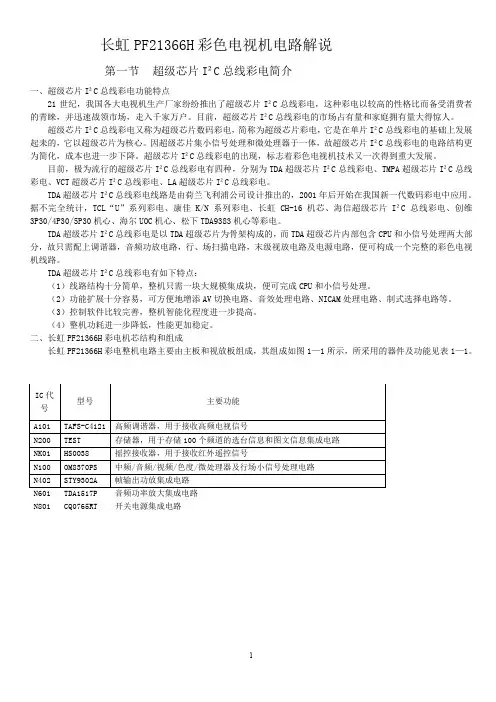

长虹PF21366H彩色电视机电路解说第一节超级芯片I²C总线彩电简介一、超级芯片I²C总线彩电功能特点21世纪，我国各大电视机生产厂家纷纷推出了超级芯片I²C总线彩电，这种彩电以较高的性格比而备受消费者的青睐，并迅速战领市场，走入千家万户。
目前，超级芯片I²C总线彩电的市场占有量和家庭拥有量大得惊人。
超级芯片I²C总线彩电又称为超级芯片数码彩电，简称为超级芯片彩电，它是在单片I²C总线彩电的基础上发展起耒的，它以超级芯片为核心。
因超级芯片集小信号处理和微处理器于一体，故超级芯片I²C总线彩电的电路结构更为简化，成本也进一步下降。
超级芯片I²C总线彩电的出现，标志着彩色电视机技术又一次得到重大发展。
目前，极为流行的超级芯片I²C总线彩电有四种，分别为TDA超级芯片I²C总线彩电、TMPA超级芯片I²C总线彩电、VCT超级芯片I²C总线彩电、LA超级芯片I²C总线彩电。
TDA超级芯片I²C总线彩电线路是由荷兰飞利浦公司设计推出的，2001年后开始在我国新一代数码彩电中应用。
据不完全统计，TCL“U”系列彩电、康佳K/N系列彩电、长虹CH-16机芯、海信超级芯片I²C总线彩电、创维3P30/4P30/5P30机心、海尔UOC机心、松下TDA9383机心等彩电。
TDA超级芯片I²C总线彩电是以TDA超级芯片为骨架构成的，而TDA超级芯片内部包含CPU和小信号处理两大部分，故只需配上调谐器，音频功放电路，行、场扫描电路，末级视放电路及电源电路，便可构成一个完整的彩色电视机线路。
TDA超级芯片I²C总线彩电有如下特点：（1）线路结构十分简单，整机只需一块大规模集成块，便可完成CPU和小信号处理。
（2）功能扩展十分容易，可方便地增添AV切换电路、音效处理电路、NICAM处理电路、制式选择电路等。
