视频放大电路

）》样章：LM1246 三通道前置视频放大器LM1246是一款新型的带宽为150MHz宽带视频放大器。

其具有许多优秀的功能，主要的有以下一些：内建增强型的I2C兼容微控制接口；ROM内含512个字符空间，RAM内含512个字符空间，4个8位的数模转换输出接口；屏显窗口具有淡入淡出功能和透明的半级灰度功能；无信号时的屏幕保护功能；供电电压跌落时，消除亮点功能；行场消隐；电源电压降至65%时转入安全模式。

LM1246常常和视放输出电路LM246X、偏置电路LM2479/80配合使用。

LM1246的后缀很多，不同的后缀代换容易导致屏显不正常，代换时需要注意。

工作电压范围：4.75V≤V CC≤5.25V。

1.引脚功能（见表81）表81 LM1246引脚功能2.内部框图（见图114）图114 LM1246内部框图3.屏显框图（见图115）图115 LM1246屏显部分内部框图典型应用（参考图112）《显示器集成电路实用手册（续）》目录：AN5452 电子束校正电路BA7657F/BA7657S 模拟信号切换电路CR1296 三通道视频放大器CR2424S 单通道视频放大器CR5427 三通道视频放大器CR5627 三通道视频放大器CR6727A/CR6927/CR6927A 三通道视频放大器CR6728A/CR6928/CR6928A 三通道视频放大器CR6729A/CR6929/CR6929A 三通道视频放大器CR7929 三通道视频放大器CVA1556N 单通道视放输出电路CVA1775N 单通道视放输出电路CVA2400A/CVA2400T/CVA2401T 三通道视放输出电路CVA4401 高速三通道缓冲放大器CVA4403N 高速三通道缓冲放大器CVA6627S/CVA6629S 视放输出电路CXA1709P 单通道前置视放电路CXA1779P 三通道前置视放电路CXA2153S 三通道前置视放电路DP904C 开关电源控制电路FA4111 视放输出电路FA5304AP/FA5305AP 开关电源控制电路FA531X系列开关电源控制电路FA5331P/FA5332P 开关电源控制电路FA5502 开关电源控制电路FA551X系列开关电源控制电路FAN4822 功率因素控制电路FAN7527 功率因素校正电路FAN7554 开关电源控制电路FAN7556 开关电源控制电路FAN7601 开关电源控制电路FS6S0765/FS6S0965/FS6S1265 开关电源控制电路FS8S0765RCB 开关电源控制电路IR3M02 开关电源控制电路KA1M0965R 开关电源控制电路KA2143B RGB视频信号放大器KA2507 宽带模拟信号切换电路KA2S0965/KA2S09655 开关电源控制电路KA5M0965Q 开关电源控制电路KA5Q系列开关电源控制电路KA5S系列开关电源控制电路KA5X0165R系列开关电源控制电路KA5X02系列开关电源控制电路KA5X03系列开关电源控制电路KA7552/KA7553 开关电源控制电路KA7632/KA7633 多路输出稳压器L272 双功率运算放大器L4940 系列三端稳压器L4962 开关式稳压器L5991/L5991A 开关电源控制电路L5993 开关电源控制电路L6561 功率因素控制电路L6590 开关电源控制电路L6598 高压谐振控制电路LA6500 功率运算放大器LA6510 功率运算放大器LA78040/LA78040N/LA78041/LA78045 场偏转输出电路LA7840/LA7841/LA7845/LA7845N 场偏转输出电路LA7846 场偏转输出电路LA7855/LA7856 行、场扫描处理电路LA7857/LA7858 行、场扫描处理电路LA7875N/LA7876N 场偏转输出电路LM1236 三通道前置视频放大器LM1237 三通道前置视频放大器LM1246 三通道前置视频放大器LM1247 三通道前置视频放大器LM1262 三通道前置视频放大器LM1267 三通道前置视频放大器LM2426TE 视放输出电路LM2445/LM2460/LM2468 视放输出电路LM2457 视放输出电路LM2462 视放输出电路LM2470 视放输出电路LM2476 视放输出电路LM2479 120V三通道偏置钳位电路LM2481 145V三通道偏置钳位电路LM2596 开关型稳压器M35047 屏显控制电路M51977P/FP 开关电源控制电路MIP022XSY 系列三端离线脉宽调制电路OZ965 脉宽调制转换电路S1D2147A01 行场扫描电路S1D2514X01 三通道前置视频放大器S1D2518X01 三通道前置视频放大器S1D2551/S1D2552 三通道前置视频放大器S5D2509 屏显控制电路SAA4848/SAA4849 行、场扫描控制电路SAA4856PS 行、场扫描控制电路SG6840 开关电源控制电路SG6841 开关电源控制电路SLA50系列N沟道场效应管阵列STR50330 开关电源控制电路STRG5643D 开关电源控制电路STRG66系列开关电源控制电路STV6886 行、场扫描处理电路STV6888/STV9118 行、场扫描处理电路STV6889 行、场扫描处理电路STV9211 三通道前置视频放大器STV9212 三通道前置视频放大器STV9302A 场偏转输出电路STV9306 场偏转输出电路STV9325 场偏转输出电路STV938X系列丁类场偏转输出电路STV9425/STV9425B 屏显控制电路STV9426 屏显控制电路STV9427/STV9428/STV9429 屏显控制电路STV9553/STV9555/STV9556 视放输出电路STV9936 屏显控制电路STV9937 屏显控制电路TDA3653 场偏转输出电路TDA4605 开关电源控制电路TDA4859 行、场扫描处理电路TDA4866J 场偏转输出电路TDA4867J 场偏转输出电路TDA8359 场偏转输出电路TEA2019 开关电源控制电路TEA5114A RGB视频信号切换电路TEA5115 五通道视频信号切换电路TEA5116 五通道视频信号切换电路TL1451/TL1453 双脉宽调制控制电路TL5001/TL5001A 脉宽调制控制电路TNY253/TNY254/TNY255 低功率开关电源电路TNY256 低功率开关电源电路TNY264/TNY266/TNY267/TNY268 低功率开关电源电路μPC1884CT 行、场扫描处理电路μPC1885 行、场扫描处理电路μPC1888 行、场扫描处理电路VPH03 单通道视放输出电路VPS12/VPS13 视放输出电路。

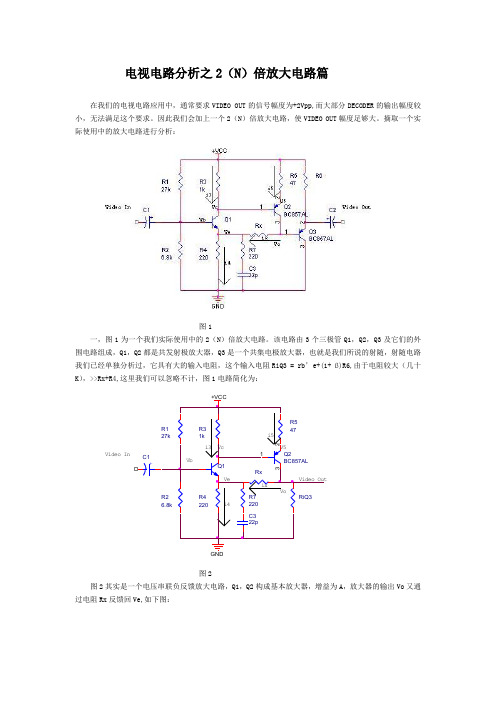

电视电路分析之2（N）倍放大电路篇在我们的电视电路应用中，通常要求VIDEO OUT的信号幅度为+2Vpp,而大部分DECODER的输出幅度较小，无法满足这个要求。

因此我们会加上一个2（N）倍放大电路，使VIDEO OUT幅度足够大。

摘取一个实际使用中的放大电路进行分析：图1一，图1为一个我们实际使用中的2（N）倍放大电路。

该电路由3个三极管Q1，Q2，Q3及它们的外围电路组成，Q1，Q2都是共发射极放大器，Q3是一个共集电极放大器，也就是我们所说的射随，射随电路我们已经单独分析过，它具有大的输入电阻，这个输入电阻RiQ3 = rb’e+(1+ ß)R6,由于电阻较大（几十K），>>Rx+R4,这里我们可以忽略不计，图1电路简化为：Video In图2图2其实是一个电压串联负反馈放大电路，Q1，Q2构成基本放大器，增益为A，放大器的输出Vo又通过电阻Rx反馈回Ve,如下图：反馈电阻Rx断开时，反馈网络开环，当Rx连上时，反馈网络闭环，Vo通过反馈电阻Rx给Ve增加了一个电压，使Ve增大，Q1的Vbe减小，从而使Q1这一级放大电路的增益下降。

根据定义，xf为正值，致使xi’=xi-xf<xi的反馈称为负反馈。

将输出端短接（即Vo=0）,Rx便与R4并联，反馈信号消失，所以该电路为电压反馈。

将输入端短接（即Vb=0）,Vo通过Rx产生的反馈电压还是能够加到基本放大器的输入端，所以改电路为串联反馈。

所以这是一个电压串联负反馈放大电路。

负反馈放大器的增益为Af=A/(1+Akf)。

其中A为基本放大器的增益，kf为反馈网络的反馈增益（反馈系数）,kf=xf/xo.在我们这个电路中，xf=Vo*R4/(R4+Rx)，xo=Vo,所以可以得出反馈系数kf= R4/R4+Rx。

在Af=A/(1+Akf)中，如果Akf远大于1，则该表达式可以简化为Af=1/kf，将kf= R4/R4+Rx代入，可以得到该放大电路增益Af=1+Rx/R4。

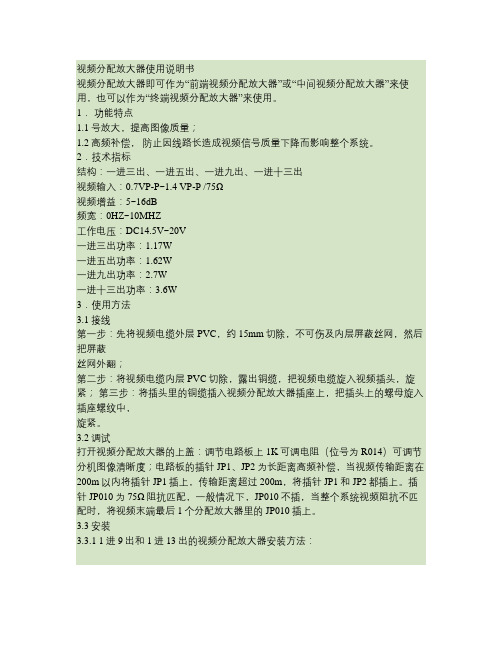

视频分配放大器使用说明书视频分配放大器即可作为“前端视频分配放大器”或“中间视频分配放大器”来使用，也可以作为“终端视频分配放大器”来使用。

1．功能特点1.1号放大，提高图像质量；1.2高频补偿，防止因线路长造成视频信号质量下降而影响整个系统。

2．技术指标结构：一进三出、一进五出、一进九出、一进十三出视频输入：0.7VP-P~1.4 VP-P /75Ω视频增益：5~16dB频宽：0HZ~10MHZ工作电压：DC14.5V~20V一进三出功率：1.17W一进五出功率：1.62W一进九出功率：2.7W一进十三出功率：3.6W3．使用方法3.1接线第一步：先将视频电缆外层PVC，约15mm切除，不可伤及内层屏蔽丝网，然后把屏蔽丝网外翻；第二步：将视频电缆内层PVC切除，露出铜缆，把视频电缆旋入视频插头，旋紧；第三步：将插头里的铜缆插入视频分配放大器插座上，把插头上的螺母旋入插座螺纹中，旋紧。

3.2调试打开视频分配放大器的上盖：调节电路板上1K可调电阻（位号为R014）可调节分机图像清晰度；电路板的插针JP1、JP2为长距离高频补偿，当视频传输距离在200m以内将插针JP1插上，传输距离超过200m，将插针JP1和JP2都插上。

插针JP010为75Ω阻抗匹配，一般情况下，JP010不插，当整个系统视频阻抗不匹配时，将视频末端最后1个分配放大器里的JP010插上。

3.3安装3.3.1 1进9出和1进13出的视频分配放大器安装方法：安装说明：①将挂板用四个自攻螺丝固定在指定的位置上；②将放大器挂上。

3.3.2 1进3出和1进5出视频分配放大器安装方法：安装说明：①用十字螺丝刀将放大器的两个自攻螺丝旋出来，并打开；②将下壳用自攻螺丝固定在指定的位置上；③将上壳与下壳合上并用两个自攻螺丝旋紧。

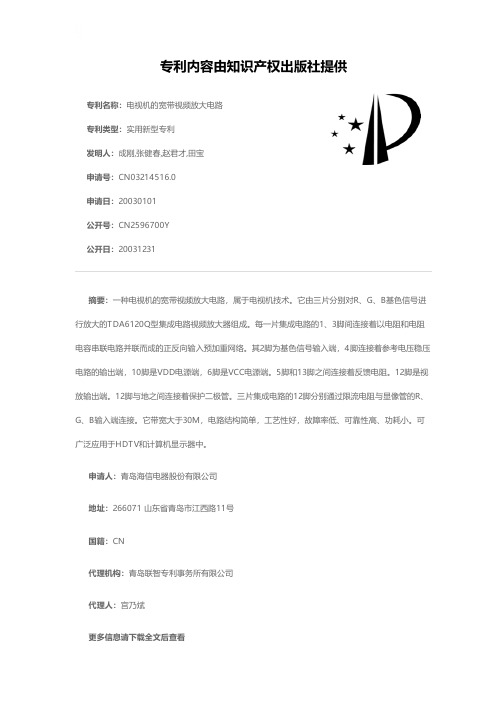

专利名称：电视机的宽带视频放大电路专利类型：实用新型专利
发明人：成刚,张健春,赵君才,田宝
申请号：CN03214516.0
申请日：20030101
公开号：CN2596700Y
公开日：
20031231
专利内容由知识产权出版社提供
摘要：一种电视机的宽带视频放大电路，属于电视机技术。

它由三片分别对R、G、B基色信号进行放大的TDA6120Q型集成电路视频放大器组成。

每一片集成电路的1、3脚间连接着以电阻和电阻电容串联电路并联而成的正反向输入预加重网络。

其2脚为基色信号输入端，4脚连接着参考电压稳压电路的输出端，10脚是VDD电源端，6脚是VCC电源端。

5脚和13脚之间连接着反馈电阻。

12脚是视放输出端。

12脚与地之间连接着保护二极管。

三片集成电路的12脚分别通过限流电阻与显像管的R、G、B输入端连接。

它带宽大于30M，电路结构简单，工艺性好，故障率低、可靠性高、功耗小。

可广泛应用于HDTV和计算机显示器中。

申请人：青岛海信电器股份有限公司
地址：266071 山东省青岛市江西路11号
国籍：CN
代理机构：青岛联智专利事务所有限公司
代理人：宫乃斌
更多信息请下载全文后查看。

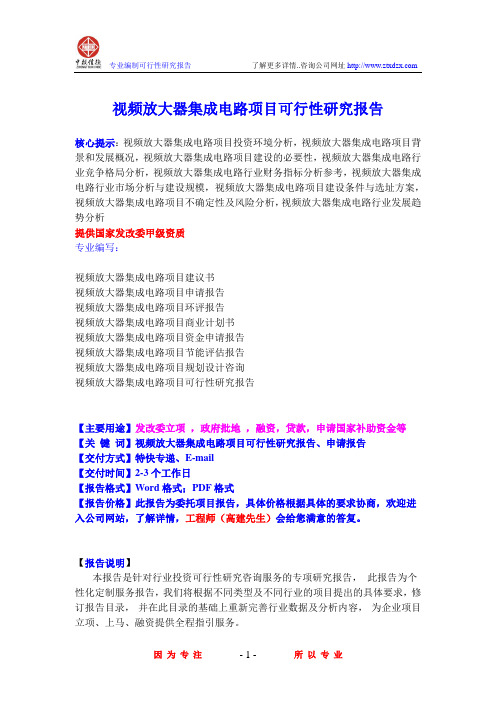

视频放大器集成电路项目可行性研究报告核心提示：视频放大器集成电路项目投资环境分析，视频放大器集成电路项目背景和发展概况，视频放大器集成电路项目建设的必要性，视频放大器集成电路行业竞争格局分析，视频放大器集成电路行业财务指标分析参考，视频放大器集成电路行业市场分析与建设规模，视频放大器集成电路项目建设条件与选址方案，视频放大器集成电路项目不确定性及风险分析，视频放大器集成电路行业发展趋势分析提供国家发改委甲级资质专业编写：视频放大器集成电路项目建议书视频放大器集成电路项目申请报告视频放大器集成电路项目环评报告视频放大器集成电路项目商业计划书视频放大器集成电路项目资金申请报告视频放大器集成电路项目节能评估报告视频放大器集成电路项目规划设计咨询视频放大器集成电路项目可行性研究报告【主要用途】发改委立项，政府批地，融资，贷款，申请国家补助资金等【关键词】视频放大器集成电路项目可行性研究报告、申请报告【交付方式】特快专递、E-mail【交付时间】2-3个工作日【报告格式】Word格式；PDF格式【报告价格】此报告为委托项目报告，具体价格根据具体的要求协商，欢迎进入公司网站，了解详情，工程师（高建先生）会给您满意的答复。

【报告说明】本报告是针对行业投资可行性研究咨询服务的专项研究报告，此报告为个性化定制服务报告，我们将根据不同类型及不同行业的项目提出的具体要求，修订报告目录，并在此目录的基础上重新完善行业数据及分析内容，为企业项目立项、上马、融资提供全程指引服务。

可行性研究报告是在制定某一建设或科研项目之前，对该项目实施的可能性、有效性、技术方案及技术政策进行具体、深入、细致的技术论证和经济评价，以求确定一个在技术上合理、经济上合算的最优方案和最佳时机而写的书面报告。

可行性研究报告主要内容是要求以全面、系统的分析为主要方法，经济效益为核心，围绕影响项目的各种因素，运用大量的数据资料论证拟建项目是否可行。

对整个可行性研究提出综合分析评价，指出优缺点和建议。

视频电路是显示器电路的重要组成部分之一。

电器性能的好坏直接关系到显示器图像质量的好坏，图像的好坏是显示器整机性能的体现。

目前显示器视频回路一般包括以下部分组成：视频信号输入接口电路、视频信号处理电路、视频放大输出电路、亮度控制电路、对比度控制电路、ABL电路、消隐消亮点电路，下面将各部分作分别介绍。

电+脑*维+修-知.识_网(w_ww*dnw_xzs*co_m)视频信号从显示卡送入MONITOR开始，其信号处理过程如上面方框图1所示。

显卡视频信号早期是复合同步视频信号，现在改为分离同步的R、G、B视频信号，首先到VIDEO板的连接器，在连接器上将R、G、B信号送到VIDEO板的接口电路；然后是对视频信号预处理，即将VPP为0.7V视频信号放大到4V左右；接着是视频放大输出电路，将VPP由4V 左右放大到60V左右驱动CRT阴极，重现我们要显示的图像。

以下为各回路的简单介绍：一、输入接口电路接口电路经过多年发展，从简单到复杂，电路功能逐渐完善。

方正S790N机种采用较强功能的接口电路，其电路如电路图所示。

其中R801为75欧同轴电缆的匹配阻抗，D801、D802为过压保护作用（包括过高或过低保护）；电容C801起到将信号耦合到IC801。

电+脑*维+修-知.识_网(w_ww*dnw_xzs*co_m)二、视频信号处理AOC做给方正的机器视频信号处理的IC有用两种，即方正S790N的视频信号处理IC采用三菱公司MM1381、D551V机种用LM1269NA。

下面先对方正S790N机种视频回路分析。

电+脑*维+修-知.识_网(w_ww*dnw_xzs*co_m)MM1381各管脚功能如下：Pin1 OSD Rin Pin2 OSD Gin Pin3 OSD Bin Pin4 OSD 输入Pin5 Video Rin Pin6 电源Pin7 GND Pin8 Video GinPin9 电源Pin10 GND Pin11 Video Bin Pin12 内部参考电压Pin13 对比度控制Pin14 OSD 对比度控制Pin15 钳位Pin16 消隐Pin17 G钳位电容Pin18 R输出Pin19 G钳位电容Pin20 G输出Pin21 GND Pin22 电源Pin23 B输出Pin24 B钳位电容Pin25 Cutoff 点调节Pin26 R驱动Pin27 G驱动Pin28 B驱动MM1381工作原理及主要特点：MM1381内部有三个相同通道放大器，每个通道都有对比度控制电路，可同步改变三路放大器的增益，达到对比度调节；亮平衡调节电路，可通过CPU调节亮平衡；另外还有钳位控制、消隐控制。

35视频信号的放大与处理放大3.5视频信号的放大与处理摄像管或者CCD四件输出的图像信号必须经过放大与一系列处理(补偿和校正)才能作为标准的视频信号输出。

视频信号的放大与处理电路的基本组成如图3-44所示，它由预放大器，增益控制与白平衡、黑斑校正、彩色校正、黑电平控制与γ校正、轮廓校正等等电路。

一. 预放大器也称前置放大器，它的作用主要是对摄像器件输出的微弱信号加以放大，以便输送到后续电路中进行校正和补偿。

预放电的位置一般紧靠摄像器件的输出电极附近，其原因是:一. 摄像器件输出电流很小，必须放大后才能送到较远的视频处理电路中去;二.为减少分布电容以便改善信噪比，否则图像杂波大。

预放大器的第一级放大通常由低噪声场效应管放大器担任，除了放大器信号外，预放器还要进行主频提升，以补偿高频失真和获得良好的幅频特性。

预放器的基本组成它由以下几个部分组成，如图3-45。

输入级和放大级是低噪声、高增益地放大摄像管输出的微弱信号，并尽量减少高频损失。

因此，需要选用低噪声场效应管放大元件。

还要采用深度电压并联负反馈降低放大器的输入阻抗，以达到降低杂波干扰和展宽频带的要求。

频率校正级用以提升由输入电路引起的高频响应下降，但提升的高频范围不能过宽，因为频带过宽会使杂波增加。

增益控制级主要是使预放器信号大小在一定范围内可调，以便于调整电子束电流的大小或者使红、绿、蓝三路预放器输出信号的幅度平衡。

输出级要求频率响应和线性那很好，一般多为低阻抗输出器。

二、.黑斑校正在重现的图像中出现大面积暗斑或色斑，使背景亮度和颜色呈现不均匀的现象称为黑斑效应。

引起黑斑效应的原因很多，如前面提到过的分色棱镜的色渐变效应、CCD感光单元或摄像管靶面灵敏度不均匀、镜头亮度不均匀、扫描的非线性等等因素都可能导致黑斑效应。

为了解决黑斑问题，除了提高光学系统和摄像器件的质量以外，在视频通道中加入校正补偿电路，也能把黑斑效应校正到最低限度。

图像上的黑斑一般可分为两种类型:一种是叠加型，一种是调整型。

彩显典型视频输出放大电路资料浏览文章维修技术维修吧
1．LM2402/2403/2405/2406/2407/2409/2412／2413／2415构成的视频输出电路
它们由三个对称功率放大器组成，其引脚功能和电压数据如表1所列。

注：LM2402、LM2412带宽为200MHz，LM2403带宽为160MHz,LM2405带宽为130MHz、LM2406带宽为80MHz，LM2407带宽为100MHz，LM2409带宽为75MHz，LM2413带宽为180MHz．LM2415带宽为135MHz。

维修中，可用带宽大的芯片代换带宽小的芯片。

电压数据是在飞利浦CM2600机芯未联机时测得，所以信号输入端和信号输出端电压是跳变的。

2．LM2427T构成的视频输出电路
其引脚功能如表2所示。

电原理见图1(惠普D2818A彩显的视频输出电路)。

3．LM2435/2437/2438／2439构成的视频输出电路
它们内部构成和引脚功能相同，它们引脚功能和电压数据如表3所示。

图2是LM2439应用在厦华17YAK彩显电路图。

4．LM2453构成的视频输出电路
LM2453是一种具有钳位及G1电压输出功能的R/G/B功率放大器。

钳位电路用于采用交流耦合输出方式时进行直流恢复，而消隐电路可输出场消隐信号到显像管栅极(G1)，抑制场回扫线。

它的引脚功能如表4所示。

转载请注明转自“维修吧-”
5．TDA9511构成的视频输出电路
TDA9511是一种带宽为40MHz的直流耦合输出型单通道视频输出放大器。

它的引脚功能和电压数据如表5所示。

图3是TDA9511典型应用电路。

电子世界２００３年７期73・・动手大师凡采用Ｉ２Ｃ总线控制的普及型大屏幕彩色电视机，为了满足大屏幕彩色电视机对图像清晰度及彩色艳丽的要求，视放输出电路采用共射－共基极连接宽频带放大器，使视频放大器的带宽可达６ＭＨｚ以上。

输出基色信号的幅度可达１００以上（本机要求不小于９０）。

１．共射　－　共基组合宽频带视频放大器　现以康佳Ｐ２５９２Ｎ型机的视放输出电路为例（见图１所示），由Ｖ５０２与Ｖ５０１组成Ｒ信号的共射、共基极放大器；Ｖ５０３与　Ｖ５０４组成Ｇ信号的共射、共基极放大器；Ｖ５０５与Ｖ５０６组成Ｂ信号的共射、共基极放大器。

从Ｎ１０１（ＴＢ１２４０Ｎ）　１８　、１９　、２０宽频带视频放大输出电路（图说之一）・张传轮・脚输出的Ｒ、Ｇ、Ｂ三基色信号，经隔离电阻Ｒ３０１、Ｒ３０２、Ｒ３０３通过接插件ＸＳ３０５到ＣＲＴ板的ＸＰ５０１的１、２、３脚，分别加到共发射极放大器Ｖ５０２、Ｖ５０４、Ｖ５０６的基极，基极串联电阻Ｒ５１４、Ｒ５２１、Ｒ５２８（均为５６０Ω）及外部接地的Ｃ５１５、Ｃ５１６、Ｃ５１７（均为１０ｐＦ）与前端的三只稳压二极管反偏结电容组成低通滤波器（－３ｄＢ点频率约为８．８ＭＨｚ），用于限制图像中频及高频干扰信号并达到较好的阻抗匹配关系。

三基色信号经共射放大级Ｖ５０２、Ｖ５０４、Ｖ５０６放大后，直接耦合到共基极放大器Ｖ５０１、Ｖ５０３、Ｖ５０５，共基极的射极输入阻抗成为共射极的负载。

由于共基极的输入阻抗低，比起一般视放级将ＲＣ直接接在共射极的集电极，共射极的负载阻抗要小得多，使密勒电容效应大为减小（密勒电容为晶体管集电极输出端与基极间的等效反馈电容Ｃｃｂ＇），从而使共射极的上截止频率提高。

而共基极放大器，在器件与负载相同的条件下，其上截止频率比共射极高得多，故整个共射－共基电路的上截止频率比单个共射极要高许多。

本机视放共射－共基组合放大器上截止频率超过６ＭＨｚ，总电压增益为３５～３８ｄＢ。

由Ｖ５０１集电极输出Ｒ信号，经隔离耦合电阻Ｒ５０２加到显像管红枪阴极ＫＲ；由Ｖ５０３集电极输出Ｇ信号，经Ｒ５０３加到绿枪阴极ＫＧ；由Ｖ５０５集电极输出Ｂ信号，经Ｒ５０４加到蓝枪阴极ＫＢ，分别调制显像管的ＫＲ、ＫＧ、ＫＢ的电子束电流，使屏幕发出红、绿、蓝基色光，空间混色成艳丽的彩色图像。
