电机控制技术论文集电机应用于消费电子、住宅、工业、通用、交通和农业等领域。
下面小编给大家分享一些电机控制技术论文集，大家快来跟小编一起欣赏吧。
电机控制技术论文篇一基于PMAC的电机控制技术研究【摘要】随着科学技术的不断发展，工业水平的不断提升，在世界范围内的先进控制技术得到了很大的提升。
在以往的电机控制中，由于控制器的控制能力有限，使得被控对象在运行时有很大的误差产生，而以PMAC为核心控制器的电机运行设备具有更高的控制能力。
本文在对PMAC运动控制器及直线电机原理进行概述的基础上，重点研究PMAC控制器在直线电机PID调节中的应用，并以具体的实验进行验证。
【关键词】PMAC，PID，直线电机1.引言当今社会，自动控制技术和微型计算机作为高科技时代的领导者，更加严格要求各种自动控制系统的定位精准度，由此，在传统旋转电机的基础上配备一套变换机构而构成的直线运动驱动装置，已难以满足当代控制系统愈发精准的要求，因此直线电机的研究、发展与应用工作成为世界各国当今的发展方向，促使直线电机具有越来越开扩的应用领域。
2.PMAC控制器简介上世纪九十年代，美国Delta Tau公司研发了一种开放式多轴运动控制器，命名为PMAC(Programmable Multi-axis Contro-ller)。
PMAC是具有高性能的伺服控制器，其核心为DSP，它可借助高级语言灵活的控制最多八轴同时运行，还能提供内务处理、运动控制、离散开展、同主机交互等功能。
PMAC是一台完整的可以任务识别的计算机，能自动进行任务等级识别，将高优先级的任务比低优先级的任务先进行操作。
其执行速度、分辨率等指标均高于普通的控制器。
伺服控制分为PID加Notch 和速度、加速度前馈控制。
可与MACRO现场总线的高速环网相连接，直接灵活的对生产线实施控制。
相对于其他运动控制器，PMAC的开放性最为突出。
其内部寄存器可允许用户按照自身需要来使用。
PMAC的A/D和I/O和内部寄存器都是统一编址，A/D和I/O的用法与PMAC其它内存用法相同，具有很强的便利性。

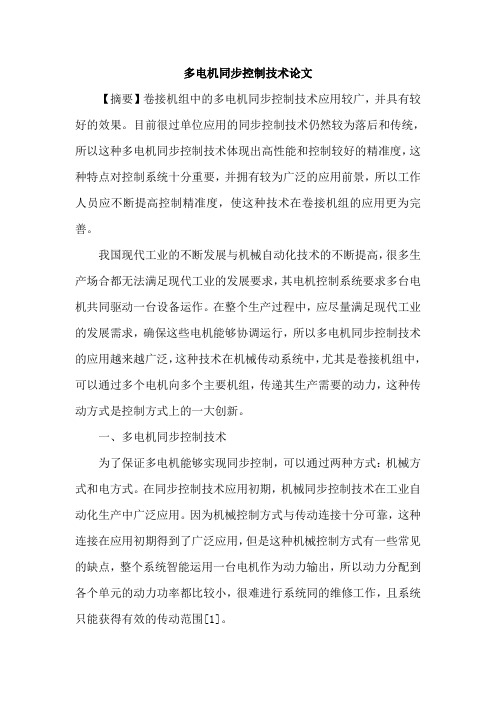

多电机同步控制技术论文【摘要】卷接机组中的多电机同步控制技术应用较广，并具有较好的效果。
目前很过单位应用的同步控制技术仍然较为落后和传统，所以这种多电机同步控制技术体现出高性能和控制较好的精准度，这种特点对控制系统十分重要，并拥有较为广泛的应用前景，所以工作人员应不断提高控制精准度，使这种技术在卷接机组的应用更为完善。
我国现代工业的不断发展与机械自动化技术的不断提高，很多生产场合都无法满足现代工业的发展要求，其电机控制系统要求多台电机共同驱动一台设备运作。
在整个生产过程中，应尽量满足现代工业的发展需求，确保这些电机能够协调运行，所以多电机同步控制技术的应用越来越广泛，这种技术在机械传动系统中，尤其是卷接机组中，可以通过多个电机向多个主要机组，传递其生产需要的动力，这种传动方式是控制方式上的一大创新。
一、多电机同步控制技术为了保证多电机能够实现同步控制，可以通过两种方式：机械方式和电方式。
在同步控制技术应用初期，机械同步控制技术在工业自动化生产中广泛应用。
因为机械控制方式与传动连接十分可靠，这种连接在应用初期得到了广泛应用，但是这种机械控制方式有一些常见的缺点，整个系统智能运用一台电机作为动力输出，所以动力分配到各个单元的动力功率都比较小，很难进行系统同的维修工作，且系统只能获得有效的传动范围[1]。
机械同步控制系统通过齿轮、皮带、链条这些零件进行传动，造成整个系统出现劣迹误差，所以在整个控制过程中，系统的控制精度很容易受到影响。
工作人员在一些精度要求较高的环境，电方式的多电机协调控制更加灵活，拥有更高的精度和稳定性，并能在生产实践中，逐渐被完善。
二、卷接机中同步控制技术的应用流程多电机同步控制技术一般选用YJ27卷接机组，其机械设备结构复杂，且各个鼓轮的转速间应保持精准的比例关系。
现阶段，相关单位采用的是传统的机械式齿轮传动方式对各个鼓轮进行同步控制，从而保证系统精度，对于高速环境下的齿轮，工作人员应为其设置润滑系统，确保整个系统的传动链不会太长，机构系统导致传动造成过大，在连续工作时，造成设备损坏，润滑齿轮箱容易出现漏油，以及传动误差较大等现象，设备的维修量会大幅增加，传动系统速度的波动会影响卷接机的运用功能[2]。
《控制电机》论文指导老师： __***__学生姓名： ___**____学号： _**********_班级： __Z电气111_专业：电气工程及其自动化电气工程学院2014.5.1引言本篇论文是基于这一学期以来对《控制电机》这门学科学习与个人感悟而撰写的。
本篇论文选择的课题是力矩式自整角机。
全篇论文主要阐述了力矩式自整角机的原理、主要特性以及力矩式自整角机的应用，从这三个方面展示出个人对力矩式自整角机的学习及认识整角机作为精密旋转伺服元件广泛地应用在近代技术的各个领域。
随着科学的发展,自整角机面临着许多特殊要求和特殊应用,研讨这些新课题,有利于发展新品种。
七十年代以来,国内发展了控制-力矩式自整角机(ZKL)系列。
这种自整角机同时兼有控制式自整角变压器和力矩式自整角机的双重功能,既可以在控制式系统中作自整角变压器,经过线路换接,又可在力矩式系统中作自整角接收机。
其结构特征是定子(或转子)放置星形连接的三相整步绕组(和传统的自整角机三相绕组相同),转子(或定子)放置两个空间垂直的单相绕组,其中一个绕组作为控制式自整角变压器的输出绕组,另一绕组作为力。
由于我国经济发展迅速，工农业生产和日常生活中使用的电动机种类和数量日益增加，且性能各异，因此，必须熟悉各类电动机和负载机械设备的类型、结构、性能及用途等，使其能安全、高效、经济地去拖动各种负载机械设备。
本篇论文对力矩式自整角机既有理论论述，又有实际应用介绍，具有全面性、系统性、实用性、可读性的特点，避免繁琐的数学运算和高深的理论，从实际出发，深入浅出，涉及的范围广，内容丰富，特别是有具体的实例介绍，对于学习力矩式自整角机的应用具有重要的参考价值。
力矩式自整角机的原理及应用1160601150 周灵一、力矩式自整角机的工作原理：力矩式自整角机的原理图如图1所示。
假定各相整步绕组参数相同，两台自整角机参数相同。
在自整角机中，以a相整步绕组轴线和励磁绕组轴线之间的夹角，作为转子的转角。
电机控制论文六篇电机掌握论文范文1传统的教学模式通常以课堂灌输与讲授为主，辅以试验巩固。
由于本身课时有限，加之继电器接触器线路的设计应用环节简单，电气元件图形符号种类繁多、PLC寻址方式和基本指令不易识记等，加之双语教学过程中，老师课堂表述英语用量大，同学接受力量参差不齐，造成课堂教学效果很不抱负。
1.中英文双语教学同学听力差异双语教学过程中，既要把机自专业学问讲透，还要大力提升英语表述的比例。
[3]这样造成的结果是，外语听力稍差的同学需要老师重复解释，或者中文翻译，基础好的同学反而收听重复，使得课时进度受到影响，双语教学的效果大打折扣。
2.课堂与试验教学双语比重不同课堂授课使用双语而试验只有中文的教学方法，使得双语教学效果甚微。
依据随机调查反映，课堂教学环节双语教学比重大，同学熟识各个电气元件的英文名称，会用基本的语言进行掌握环节的动作描述，但到了试验与实践环节，遭受了只用中文的尴尬，同学没有配套的双语试验环境。
3.双语教辅和资料配套不足目前在国内外还没有发觉正式出版的针对机自专业电气掌握技术课程的双语或英文原版教材，配套的双语帮助资料、手册等也不多见，无形中增加了双语教学的难度。
4.双语教学的评价方法有待改善依据该课程的性质，在教学考核环节既要注意机自专业学问考核，还要兼顾双语基本素养的考查，更要考核同学语言表达与实际操作等诸多力量，仅靠卷面考试和试验得分的单一评价方法明显不合时宜。
5.其他问题比如课内互动方式、沟通和作业等实践力量培育环节的双语环境建设问题。
二、解决对策1.[4]CDIO理念提出了将同学作为学习的主体，强调同学的主动性，老师只是组织者和管理者，属于次要位置；CDIO理念强调课程之间的有机联系，对同学特殊是老师的思维提出了更高要求；CDIO理念重视同学团队意识和合作意识的培育，取代了同学过多追求高分而“单打独斗”的学习偏见；在教学方法上，提倡以同学主动学习为为主，主讲老师引导关心为辅等等。

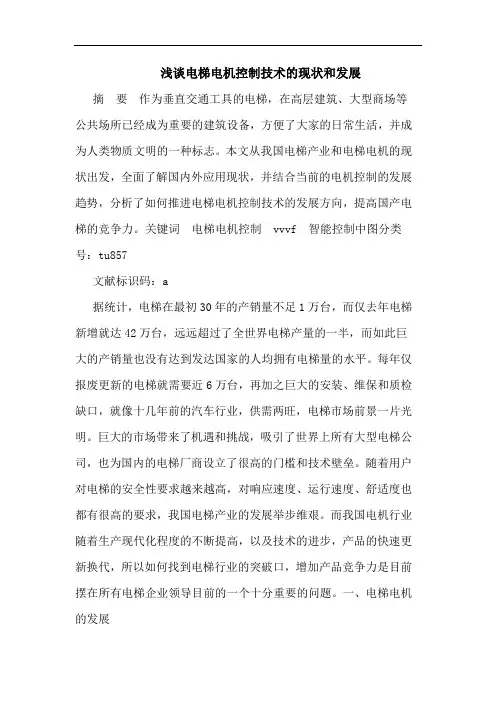

浅谈电梯电机控制技术的现状和发展摘要作为垂直交通工具的电梯，在高层建筑、大型商场等公共场所已经成为重要的建筑设备，方便了大家的日常生活，并成为人类物质文明的一种标志。
本文从我国电梯产业和电梯电机的现状出发，全面了解国内外应用现状，并结合当前的电机控制的发展趋势，分析了如何推进电梯电机控制技术的发展方向，提高国产电梯的竞争力。
关键词电梯电机控制vvvf 智能控制中图分类号：tu857文献标识码：a据统计，电梯在最初30年的产销量不足1万台，而仅去年电梯新增就达42万台，远远超过了全世界电梯产量的一半，而如此巨大的产销量也没有达到发达国家的人均拥有电梯量的水平。
每年仅报废更新的电梯就需要近6万台，再加之巨大的安装、维保和质检缺口，就像十几年前的汽车行业，供需两旺，电梯市场前景一片光明。
巨大的市场带来了机遇和挑战，吸引了世界上所有大型电梯公司，也为国内的电梯厂商设立了很高的门槛和技术壁垒。
随着用户对电梯的安全性要求越来越高，对响应速度、运行速度、舒适度也都有很高的要求，我国电梯产业的发展举步维艰。
而我国电机行业随着生产现代化程度的不断提高，以及技术的进步，产品的快速更新换代，所以如何找到电梯行业的突破口，增加产品竞争力是目前摆在所有电梯企业领导目前的一个十分重要的问题。
一、电梯电机的发展电机行业是一个传统的行业，是劳动密集型产业。
经过200多年的发展，它已经成为现代生产、生活中不可或缺的核心、基础，是国民经济中重要的一环。
电机是利用电磁感应原理工作的机械。
控制电机具有高可靠性﹑好精确度﹑快速响应的特点。
由于电力拖动具有控制简单﹑调节性能好﹑耗损小﹑经济，能实现远距离控制和自动控制等一系列优点，因此大多数生产机械都采用电力拖动。
随着设计、评价、测量、控制、功率半导体、轴承、磁性材料、绝缘材料、制造加工技术、电工技术的发展，对电能的转换、控制以及高效使用的要求越来越高，电动机本体经历了轻量化、小型化、高效化、高力矩输出、低噪音振动、高可靠、低成本等一系列变革，相应的驱动和控制装置也更加智能化和程序化。
plc控制伺服电机毕业论文PLC控制伺服电机毕业论文摘要：本文阐述了PLC控制伺服电机的基本原理，介绍了伺服电机的基本结构和特性，探讨了PLC在伺服电机控制中的应用及其优势，详细阐述了PLC控制伺服电机的具体实现方法，最后通过实验验证了PLC控制伺服电机的有效性和可行性。
关键词：PLC；伺服电机；控制；应用；优势一、引言伺服电机是一种精密、高性能的电动机，可以广泛应用于工业自动化、机床、机器人、医疗设备等众多领域。
伺服电机具有极高的控制精度和响应速度，可以精确控制电机的转速、转矩等参数，实现复杂的高精度运动控制。
PLC（可编程逻辑控制器）作为一种常见的工业控制器，也被广泛应用于各种自动化系统中。
PLC以其高效、稳定、可靠等优势，在伺服电机控制中也有着广泛的应用。
本文将从PLC控制伺服电机的基本原理、应用及优势、具体实现方法等方面进行探讨，并通过实验验证PLC控制伺服电机的有效性和可行性，以期为相关研究提供参考和借鉴。
二、伺服电机的基本结构和特性伺服电机是一种具有高精度、快速响应、可靠性高等特点的电机。
伺服电机通常采用电磁转子、光栅或编码器等装置，可以对转子位置、转速、转矩等参数进行高精度控制。
伺服电机常用的控制方式包括位置环控制、速度环控制、转矩环控制等，其中位置环控制的精度最高。
伺服电机具有响应速度快、精度高、适应性强等优点，广泛应用于自动控制系统、机器人等领域。
三、PLC在伺服电机控制中的应用及优势PLC作为一种常见的工业控制器，可以实现各种复杂的控制任务。
在伺服电机控制中，PLC也有着广泛的应用。
PLC在伺服电机控制中的应用包括位置控制、速度控制、转矩控制等。
PLC控制伺服电机的优势主要体现在以下几个方面：1.高精度控制PLC可以实现高精度的运动控制，通过编程控制伺服电机的转速、转矩、位置等参数，可以实现高精度的位置、速度、转矩控制。
2.快速响应PLC的响应速度快，可以实时控制伺服电机的运动状态，对于需要快速响应的应用场景尤为适用。
基于D S P的直流电机控制系统设计摘要：直流电机由于励磁磁场和电枢磁场完全解耦,可以独立控制,因此具备良好的调速性能,出力大、调速范围宽和易于控制,广泛应用于电力拖动系统中;而随着对电机控制要求的不断提高,普通的单片机越来越不能满足对电机控制的要求,DSP技术的发展正好为先进控制理论以及复杂控制算法的实现提供了有力的支持;本设计采用美国TI公司专门为电机数字化控制设计的16位定点DSP 控制器TMS320LF2407作为微控制器;该芯片集DSP信号高速处理能力及适用于电机控制优化的外围电路于一体,可以为高性能传动控制技术提供可靠高效的信号处理与控制硬件;电机的控制系统是由检测装置、主控制器、功率驱动器以及上位机组成,其中DSP控制器是电机控制系统的关键部分,负责对电机的反馈信号进行处理并输出控制信号来控制电机的转动;关键词：直流电机； DSP； PID控制器； PWMThe Design of DC Motor Control System Based on DSP Abstract：The DC motor armature magnetic field and the excitation completely decoupled, it can be independently controlled, so it has a good speed performance, contribute to a large power, widely speed range, and easy to control, so it is widely used in electric drive systems. With the motor control required for continuous improvement, common single MCU can't meet requirements of the motor control well, DSP technology just for the advanced control theory and complex control algorithm implementation provides a strong support.This design uses the American TI company specially for motor control design of digital 16 fixed-point DSP controller TMS320LF2407 as the controller. The chip set DSP signal the high processing capacity and used in motor control optimization the periphery of the circuit in a body, high performance driving control technology to provide reliable and efficient signal processing and control hardware. Motor control system is composed of detection devices, the main controller, power driver and PC componen ts, whichDSP controller is a key part of the motor control system , responsible for the motor feedback signal processing and output control sig n al to control the rotation of the motor.Keywords：DC motor, DSP, PID controller, PWM目录第1章绪论课题概述课题研究的背景电气传动是以电动机的转矩和转速为控制对象,按生产机械工艺要求进行电动机转速控制的自动化系统;根据电动机的不同,工程上通常把电气传动分为直流电气传动和交流电气传动两大类;纵观电气传动的发展过程,交流与直流两大电气传动并存于各个时期的各大工业领域内,虽然它们所处的地位和作用不同,但它们始终随着工业技术而发展的;特别是随着电力电子技术和微电子学的发展,在相互竞争中完善着自身,发生着变更;由于直流电机具有良好的线性调速特性,简单的控制性能,因此在工业场合应用广泛;近代,随着生产技术的发展,对电气传动在起制动、正反转以及调速能力、静态特性和动态响应方面都提出了更高的要求,所以计算机控制电力拖动控制系统已成为计算机应用的一个重要内容;直流调速系统在工农业生产中有着更为广泛的应用;随着计算机技术和电力电子技术的飞速发展,两者的有机结合使电力拖动控制技术产生了新的变化;电力电子技术、计算机技术和直流拖动技术的组合是技术领域的交叉,具有广泛的应用前景;有不少的研究者己经在用DSP作为控制器进行研究;直流调速控制系统的控制方法经历了机械式的、双机组式的、分立元件电路式的、集成电路式的、单片机式的发展过程;随着数字信号处理器DSP的出现,给直流调速控制提供了新的手段和方法;将计算机技术的最新发展成果运用在直流调速系统中,在经典控制的基础之上探讨一种新的控制方法,为计算机技术在电力拖动控制系统中的应用做些研究性的工作;用计算机技术实现直流调速控制系统,计算机的选型很多;经过选择,选取DSP芯片作为控制器;直流调速系统的内容十分丰富,有开环控制系统,有闭环控制系统；有单闭环控制系统,有双闭环控制系统和多闭环控制系统；有可逆调速系统,有不可逆调速系统等9;开展本课题研究的控制对象是闭环直流调速系统；研究的目的是利用计算机硬件和软件发展的最新成果,对控制系统升级进行研究；研究工作是在对控制对象全面回顾总结的基础上,重点对控制部分展开研究,它包括对实现控制所需要的硬件和软件环境的探讨,控制策略和控制算法的探讨等内容;目前,对于控制对象的研究和讨论很多,有比较成熟的理论,但实现控制的方法和手段随着技术的发展,特别是计算机技术的发展,不断地进行技术升级;这个过程经历了从分立元件控制,集成电路控制和单片计算机控制等过程;每一次的技术升级都是控制系统的性能有较大地提高和改进;随着新的控制芯片的出现,给技术升级提供了新的可能;电机控制是DSP应用的主要领域,随着社会的发展以及对电机控制要求的日益提高,DSP将在电机控制领域中发挥越来越重要的作用;课题研究的目的及意义长期以来,直流电机一直占据着速度控制和位置控制的统治地位;由于它具有良好的线性调速特性,简单的控制性能,高质高效的平滑运转的特性,尽管近年来不断受到其它电动机的挑战,但到目前为止,就其性能来说仍无其它电动机可比;在控制系统的构成上,本课题对硬件电路进行了设计,而这个硬件系统具有一定的通用性,也即可以将它作为一个硬件平台,在其它过程控制中应用;另外,由DSP的特点量身订做,可以在其它的控制系统中根据不同的要求进行外围电路的设计,进而来构成硬件系统,这样既便于设计思想的物化,又使得设计系统更加紧凑,不浪费资源;本直流电机控制系统采用经典的数字增量式PID控制算法,在本文中对数字增量式PID控制的理论、设计和实现进行了较为详细的论述; 课题研究的现状近些年来,随着现代电力电子技术、控制技术和计算机技术的发展,电机的应用技术也得到了进一步的发展,新产品、新技术层出不穷;除了人们己经熟悉的普通电机外,许多不同用途的特种电机也不断问世,如广泛应用于办公设备的无刷直流电机和高精度的步进电机、用于照相机的超声波电机、用于心脏血液循环系统的微型电机等等;另一方面,由于应用了电力电子技术,电机的控制技术变得更加灵活,效率也更高,如变频器控制的异步电机及伺服系统即是典型的例子1;在实际中,电机应用已由过去简单的起停控制、提供动力为目的应用,上升到对其速度、位置、转矩等进行精确的控制,使被驱动的机械运动符合预想的要求;例如在工业自动化、办公室自动化和家庭住宅自动化方面使用大量的电机,几乎都采用功率器件进行控制,将预定的控制方案、规划指令转变成期望的机械运动;这种新型控制技术己经不是传统的“电机控制”或“电气传动”而是“运动控制”;运动控制使被控机械实现精确的位置控制、速度控制、加速度控制、转矩或力的控制,以及这些被控机械量的综合控制;因此现代电机控制技术离不开功率器件和电机控制器的发展5;电机的控制器经历了从模拟控制器到数字控制器的发展;由于模拟器件的一些参数受外界因素影响较大,并且它的精度也差;所有这些都使得模拟控制器的可重复性比较差,控制效果不理想,因此调速电机的控制器逐渐朝数字化方向发展;数字控制器与模拟控制器相比较,具有可靠性高、参数调整方便、更改控制策略灵活、控制精度高、对环境因素不敏感等优点;随着现有的工业电气传动、自动控制和家电领域对电机控制产品需求的增加用户也不断提高对电机控制技术的要求5;总是希望能在驱动系统中集成更多的功能,达到更高的性能;许多设备试图使用8位或是准16位的微处理器实现电机的闭环控制,然而它们的内部体系结构和计算功能都阻碍了这一要求的实现;例如,在很多领域如工业、家电和汽车,用户希望使用效率高且去掉霍尔效应传感器的电机;这种电机的控制可以通过使用先进的电机控制理论、采用高效的控制算法来实现;但是这可能超出上述微处理器的计算能力;使用高性能的数字信号处理器DSP来解决电机控制器不断增加的计算量和速度需求是目前较为普遍的做法;将一系列外围设备如模数转换器A/D、脉宽调制发生器PWM和数字信号处理器DSP集成在一起,就获得一个既功能强大又非常经济的电机控制专用的DSP芯片;近年来,各种集成化的一单片DSP的性能得到很大的改善,软件和开发工具越来越多,越来越好,价格却大幅度降低;低端产品的价格已接近单片机的价格水平,但却比单片机具有更高的性能价格比;越来越多的单片机用户开始选用DSP器件来提高产品性能,DSP器件取代高档单片机的时机己成熟13;首先,与单片机相比,DSP器件具有较高的集成度;DSP具有更快的CPU,更大容量的存储器,内置有波特率发生器和FIFO缓冲器,提供高速、同步串口和标准异步串口;有的片内集成了A/D和采样/保持电路,可提供PWM输出;更为不同的是,DSP器件为精简指令器件,大多数指令都能在一个周期内完成,并且通过并行处理技术,使一个指令周期内可完成多条指令;同时DSP采用改进的哈佛结构,具有独立的程序和数据空间,允许同时存取程序和数据;又配有内置高速硬件乘法器、多级流水线,使DSP 器件具有高速的数据计算能力;而单片机为复杂指令系统计算机CISC,多数指令要2-3个指令周期来完成;单片机采用冯.诺依曼结构,程序和数据在同一空间存取,同一时刻只能单独访问指令和数据、ALU只能做加法,乘法需要由软件来实现,因此占用较多的指令周期,也就是说速度比较慢;所以,结构上的差异使DSP器件比准16位单片机单指令执行时间快8-10倍,完成一次乘法运算快16-30倍;DSP器件还提供了高度专业化的指令集,提供了FFT快速傅立叶变换和滤波器的运算;此外,DSP器件提供了JTAG Joint Test Action Group接口,具有更先进的开发手段,批量生产测试更方便;其次,基于DSP芯片制造的电机控制器可以降低对传感器等外围器件的要求;通过复杂的算法达到同样的控制性能,降低成本,可靠性高,有利于专利技术的保密;现在各大DSP生产厂家都推出自己的内嵌式DSP电机控制专用集成电路;如占DSP市场份额45%的美国德州仪器公司,凭借自己的实力,推出了电机控制器专用DSP--TMS320C24x;新的TMS320C24x DSP采用TI公司TMS320C2xLP16位定点DSP核,并集成了一个电机事件管理器,后者的特点是可以最佳方式实现对电机的控制;该器件利用TI的可重用DSP核心技术,显示出TI的特殊能力一通过在单一芯片上集成一个DSP和混合信号外设件,制造出面向各种应用的DSP方案;TMS320C24x作为第一个数字电机控制器的专用DSP系列,可支持用于电机控制的指令产生、控制算法处理、数据交流和系统监控等功能;集成的DSP核、最佳化电机控制器事件管理器和单片式A/D设计等诸多功能块加在一起,就可以提供一个单芯片式数字电机控制方案;系列中的TMS320LF2407包括一个30MIPSDSP核、两个事件管理器、32位的中央算术逻辑单元、多达16通道的IO位A/D转换器、64K的I/0空间和一个32K字的闪速存储器,它利用TMS320的定点DSP软件开发工具和JTAG仿真支持,可使电机控制领域的研发人员方便地调试控制器和脱机使用;第三,DSP运算速度快,控制策略中可以使用先进的实时算法,如自适应控制、卡尔曼滤波、状态预估等,大大提高控制系统的品质;而且DSP 控制软件可用C语言或汇编语言编写或者二者嵌套使用;因此采用DSP 芯片制造的电机控制器便于用户的调试和应用;最后,在越来越多的场合,如电动汽车、纺织行业、水泵变频调速系统等,他们往往是规模比较大,时序、组合逻辑都很复杂的情况,这时如果同时运用DSP芯片和一些其它的可编程逻辑器件可以大大减小系统的体积、提高系统运算能力,实现复杂的实时控制;课题研究的内容本文主要研究基于DSP的直流电机控制系统,通过控制算法和调速方法的分析,利用电机调速、DSP芯片控制、上位机通信、按键模块等的基本原理及相关知识,实现对电机的速度控制;整个系统的基本思想就是利用DSP内部资源产生可控制的脉冲控制整流电压,改变串入主回路中的直流电动机的电磁转矩,实现电动机的转速调节;研究内容包括如下：1电机控制系统功能实现的分析；2控制算法与调速方法的分析与设计；3电机驱动、电源模块、按键模块、测速、显示模块的硬件设计与实现；4系统主程序、按键扫描、控制算法、测速、电机速度控制等程序的分析、设计与实现；5电机控制系统整机测试与实现；第2章系统总体设计系统的组成由图2-1可知,该设计包含DSP控制单元、功率驱动单元、检测单元、显示单元、通信单元五个部分;DSP控制单元：对来自上位机的给定信号和来自传感器的反馈信号按一定的算法进行处理,输出相应的PWM波,经过光电隔离部分,送给功率驱动单元；功率驱动单元：对来自DSP控制器的PWM信号进行功率放大后送给直流电动机的电枢两端,驱动电机与负载；速度检测单元：采集电机的速度信息,并送给主控制器；显示单元：将采集到的电机转速信息予以显示；通信单元：负责主控制器与上位机及外设的信息交换;图2-1 系统总体框图2. 2 DSP芯片选择直流电机的调速控制系统一般采用电机专用微处理器,其种类主要包括复杂指令集CISC处理器如工NTEL196MX系列单片微控制器,精简指令集RISC如日立公司SH704x系列单片微控制器,哈佛结构DSP处理器如TI公司T145320F24X系列DSP;一般用于直流电机控制的徽处理器性能要满足以下几个方面：1指令执行速度；2片上程序存储器、数据存储器的容量及程序存储器的类型；3乘除法、积和运算和坐标变换、向量计算等控制计算功能；4中断功能和中断通道的数目；5用于PWM生成硬件单元和可实现的调制范围以及死区调节单元；6用于输入模拟信号的A/D转换器；7价格及开发环境;DSP一般采用哈佛或者改进的哈佛结构,程序空间和数据空间分离,程序的数据总线和地址总线分离,数据的数据总线和地址总线分离;这种结构允许同时访问程序指令和数据,在同一机器周期里完成读和写,并行支持在单机器时钟内同时执行算术、逻辑和位处理操作,极大地提高了执行速度,并且电机控制专用DSP具备丰富的设备和接口资源;TI公司的TMS320系列DSP芯片是目前最有影响、最为成功的数字信号处理器,其产品销量一直处于国际领先地位,是公认的世界DSP霸主;本论文选择了TI公司的TMS320LF2407DSP作为直流电机控制系统的微处理器;TMS320LF2407 DSP 控制器介绍TMS320LF2407 DSP是专为数字电机控制和其它控制系统而设计的;是当前集成度最高、性能最强的运动控制芯片;不但有高性能的C2XX CPU 内核,配置有高速数字信号处理的结构,且有控制电机的外设;它将数字信号处理的高速运算功能,与面向电机的强大控制功能结合在一起,成为传统的多微处理器单元和多片系统的理想替代品12;TMS320LF2407的片内外设模块包括：事件管理模块EV、数字输入/输出模块I/O、模数转换模块ADC、串行外设模块SPI、串行通信模块SCI、局域网控制器模块CAN;1事件管理器EVA和EVBTMS320LF2407提供两个事件管理器EVA和EVB模块,每个模块包含两个通用GP定时器、3个全比较/PWM单元、3个捕获单元和一个正交编码脉冲电路;事件管理器位用户提供了众多的功能和特点,在运动控制和电机控制中特别有用;通用定时器：LF2407共有4个通用定时器,每个定时器包括：一个16位的定时器增/减计数的计数器TxCNT；一个16位的定时器比较寄存器TxCMPR；一个16位的定时器周期寄存器TxPR；一个16位的定时器控制寄存器TxCON；可选择的内部或外部输入时钟;各个GP定时器之间可以彼此独立工作或相互同步工作;与其有关的比较寄存器可用作比较功能或PWM波形发生;每个GP定时器的内部或外部的输入时钟都可进行可编程的预定标,它还向事件管理器的子模块提供时毕;每个通用定时器有4种可选择的操作模式：停止/保持模式、连续增计数模式、定向增/减计数模式、逢续增/减计数模式;当计数器值和比较寄存器值相等时,比较匹配发生,从而在定时器的PWM输出引脚TxPWM/TxCMP上产生CMP/PWM 脉冲,可设置控制寄存器GPTCON中的相应位,选择下溢、比较匹配或周期匹配时自动启动片内A/D转换器;比较单元：LF2407有6个比较单元,每个EV模块有3个;每个比较单元又有两个相关的PWM输出,比较单元的时基由通用定时器1 EVA模块和通用定时器3 EVB模块提供;每个比较单元和通用定时器1或通用定时器3,死区单元及输出逻辑可在两个特定的器件引脚上产生一对具有可编程死区以及输出极性可控的PWM输出;在每个EV模块中有6个这种与比较单元相关的PWM输出引脚,这6个特定的PWM输出引脚可用于控制三相交流感应电机和直流无刷电机;由比较方式控制寄存器所控制的多种输出方式能轻易地控制应用广泛的开关磁阻电机和同步磁阻电机;捕获单元：捕获单元被用于高速I/O的自动管理器,它监视输入引脚上信号的变化,记录输入事件发生时的计数器值,即记录下所发生事件的时刻;该部件的工作由内部定时器同步,不用CPU干预;LF2407共有6个捕获单元,CAP1,CAP2,CAP3可选择通用定时器1或2作为它们的时基,但CAP1和CAP2一定要选择相同的定时器作为它们的时基;CAP4,CAP5,CAP6可选择通用定时器3或4作为它们的时基,同样CAP4和CAP5也一定要选择相同的定时器作为它们的时基;每个单元各有一个两级的FIFO缓冲堆栈;当捕获发生时,相应的中断标志被置位,并向CPU发中断请求；若中断标志己被置位,捕获单元还将启动片内A/D转换器;正交编码脉冲QEP单元：常用的位置反馈检测元件为光电编码器或光栅尺,它直接将电机角度和位移的模拟信号转换为数字信号,其输出一般有相位差为90°的A、B两路信号和同步脉冲信号C;A、B两路脉冲可直接作为LF2407的CAP1/QEP1和CAP2/QEP2引脚的输入;正交编码脉冲电路的时基由通用定时器2或通用定时器4提供,但通用定时器必须设置成定向增/减计数模式,并以正交编码脉冲电路作为时钟源;2数字输入/输出模块I/ODSP器件的数子输入/输出引脚均为功能复用引脚;即这些引脚既可作为通用I/O功能双向数据输入/输出引脚,也可作特殊功能PWM输出、捕获输入、串行输入输出等引脚;数子I/O模块负责对这些引脚进行控制和设置;两种功能的选择由I/O复用控制寄存器MCRx,x=A,B,C来控制;当引脚作为通用I/O时,由数据和方向控制寄存器PxDATDIR,x=A,B,C,D,E,F指出各I/O引脚的数据方向输入还是输出和当前引脚对应的电平高或低;读通用I/O引脚的电平或向引脚输出电平,实际上是对相应的寄存器PxDATDIR进行读写操作;3模数转换器ADC模块在自动控制系统中,被控制或被检测的对象,如温度、压力、流量、速度等都是连续变化的物理量,通过适当的传感器如温度传感器、压力传感器、光电传感器等将他们转换为连续变化的电压或电流即模拟量;模数转换器ADC就是用来讲这些模拟电压或电流转换成计算机能够识别的数字量的模块;TMS320LF2407期间内部有一个10为的模数转换器ADC;该模块能够对16个模拟输入信号进行采样/保持和A/D转换,通道的转换顺序可以编程选择;4串行通信接口SCI模块2407器件的串行通信接口SCI模块是一个标准的通信异步接收/发送UART可编程串行通信接口;SCI支持CPU与其他异步串口采用标准不返回零NRZ模块进行异步串行数字通信;SCI有空闲线和地址位两种多处理器通信方式；两个输入/输出引脚：SCIRXDSCI接收数据引脚和SCITXDSCI发送数据引脚；SCI通过一个16位的波特率选择寄存器,可编程选择64K种不同速率的波特率;SCI支持半双工和全双工操作,发送器和接收器的操作可以通过中断或转换状态标志来完成;5串行外设接口SPI模块串行外设接口SPI模块是一个高速同步串行输入/输出I/O口,它能使可编程长度1—16位的串行位流以可编程的位传输速率输入或输出器件;SPI可作为一种串行总线标准,以同步方式实现两个设备之间的信息交换,即两个设备在同一时钟下工作;SPI通常用于DSP控制器与外部设备或其他控制器之间的通信,用SPI可以构成多机通信系统,SPI还可以作为移位寄存器、显示驱动器和模数转换器ADC等器件的外设扩展口;6CAN控制器模块LF24xx系列DSP控制器作为第一个具有片上CAN控制模块的DSP芯片,给用户提供一个设计分布式或网络化运动控制系统的无限可能;CAN总线是一种多主总线,通信介质可以是绞线、同轴电缆或光导纤维,通信速率可达1 Mbps,通信距离可达10km;CAN协议的一个最大特点是废除了传统的站地址编码,而代之以对通信数据块进行编码,使网络内的节点个数在理论上不受限制;由于CAN 总线具有较强的纠错能力,支持差分收发,因而适合高干扰环境,并具有较远的传输距离;2407的CAN控制器模块是一个16位的外设模块,支持CAN2. 0B协议;CAN模块有6个邮箱MBOX0—MBOX5；有用于0,1,2和3号的邮箱的本地屏蔽寄存器和15个控制/状态寄存器;CAN模块既有可编程的位速率、中断方式和CAN总线唤醒功能；自动回复远程请求；自动再发送功能在发送时出错或仲裁是丢失数据的情况下；总线出错诊断和自测模式; 硬件方案论证测速传感器的选择方案一：使用测速发电机,输出电动势E和转速n成线性关系,即E=kn,其中k是常数;改变旋转方向时,输出电动势的极性即相应改变;方案二：采用霍尔传感器,霍尔元件是磁敏元件,在被测的旋转体上装一磁体,旋转时,每当磁体经过霍尔元件,霍尔元件就发出一个信号,经放大整形得到脉冲信号,送运算;方案三：在电机的转轴上套一码盘,利用光电对管测脉冲,每转一圈OUT端输出若干个脉冲;本设计中码盘每转一圈,输出4个脉冲经比较,方案一中的测速放电机安装不如方案二中霍尔元件安装方便,并且准确率也没方案二的高,并且方案二不需A/D转换,直接可以被DSP接收;但方案二的霍尔传感器的采购不是很方便,故采用方案三,它具有方案二的几乎所有的优点;方案三中可以采用定时的方法：是通过定时器记录脉冲的周期T,这样每分钟的转速：M=60/4T=15/T;0也可以采用。

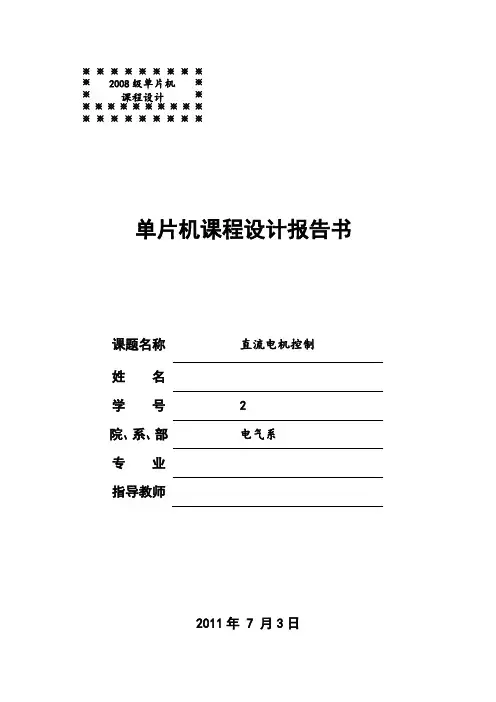

单片机课程设计报告书课题名称直流电机控制姓 名 学 号 2 院、系、部 电气系 专 业 指导教师2011年 7 月3日※※※※※※※※※ ※※※※ ※※※※※※※※※※ ※※※※※※※※※2008级单片机 课程设计一、设计任务及要求：利用实验仪上的D/A变换电路，输出-8V至+8V电压，控制直流电机。
改变输出电压值，改变电机转速，用P3.4读回脉冲计数，计算电机转速。
再用八段管显示速度。
指导教师签名：2011年月日二、指导教师评语：指导教师签名：2011年月日三、成绩指导教师签名：2011年月日直流电机控一、设计目的1．了解直流电机控制原理。
2．学习单片机控制直流电机的编程方法。
3．了解单片机控制外部设备的常用电路。
4．学习和掌握单片机中常用接口电路的应用和设计技术，充分认识理论知识对应用技术的指导性作用，进一步加强理论知识与应用相结合的实践和锻炼。
5．通过这次设计实践能够进一步加深对专业知识和理论知识学习的认识和理解，使自己的设计水平和对所学的知识的应用能力以及分析问题解决问题的能力得到全面提高。
二、设计要求1、利用D/A电路，输出-8V到+8V的电压，控制直流电机。
2、电机速度可调，具有启动键、方向控制键及提示灯、加速键、减速键及停止键：S0键-升速，每按一次，电压值增大一个定值，转速提高。
S1键-减速，每按一次，电压值减小一个定值，转速降低。
3、利用霍尔元件感应电机转速，读出感应脉冲，从而计算出电机转速，用数码管显示出来。
三、电路及连线设计DA_CS------CS1 脉冲输出------ P3.4 -8到+8------直流电压P1.0------K0启动 P1.1------K1停止 P1.2------K2反方向运动P1.3------K3正方向减速 P1.4------K4正方向增速 P1.7------方向灯亮P1.5------K5反方向减速 P1.6------K6反方向加速 CS0地址译码------KEY/LED-CS四、使用说明在电压允许范围内，直流电机的转速随着电压的升高而加快，若加上的电压为负电压，则电机会反向旋转。
