数控火焰切割机设备简介

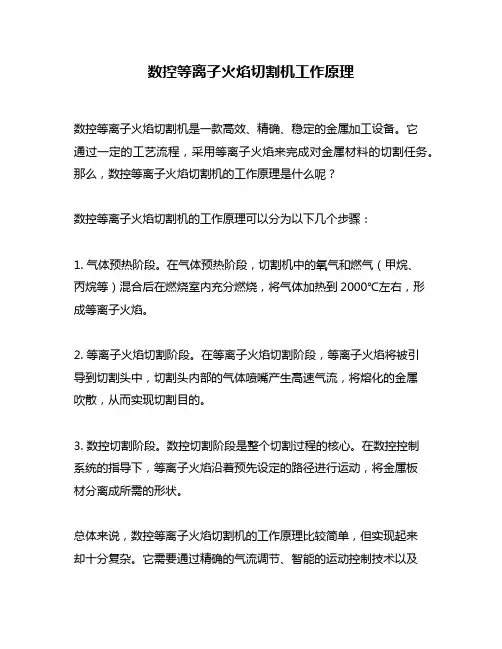

数控等离子火焰切割机工作原理
数控等离子火焰切割机是一款高效、精确、稳定的金属加工设备。

它
通过一定的工艺流程，采用等离子火焰来完成对金属材料的切割任务。

那么，数控等离子火焰切割机的工作原理是什么呢？
数控等离子火焰切割机的工作原理可以分为以下几个步骤：
1. 气体预热阶段。

在气体预热阶段，切割机中的氧气和燃气（甲烷、
丙烷等）混合后在燃烧室内充分燃烧，将气体加热到2000℃左右，形成等离子火焰。

2. 等离子火焰切割阶段。

在等离子火焰切割阶段，等离子火焰将被引
导到切割头中，切割头内部的气体喷嘴产生高速气流，将熔化的金属
吹散，从而实现切割目的。

3. 数控切割阶段。

数控切割阶段是整个切割过程的核心。

在数控控制
系统的指导下，等离子火焰沿着预先设定的路径进行运动，将金属板
材分离成所需的形状。

总体来说，数控等离子火焰切割机的工作原理比较简单，但实现起来
却十分复杂。

它需要通过精确的气流调节、智能的运动控制技术以及
高效的过程管理，才能够发挥其最大的优势。

与传统的手动切割相比，数控等离子火焰切割机不仅能够提高工作效率，还可以实现更高的切割精度和更佳的切割平整度。

在今后的制造行业中，数控等离子火焰切割机将会得到越来越广泛的应用。

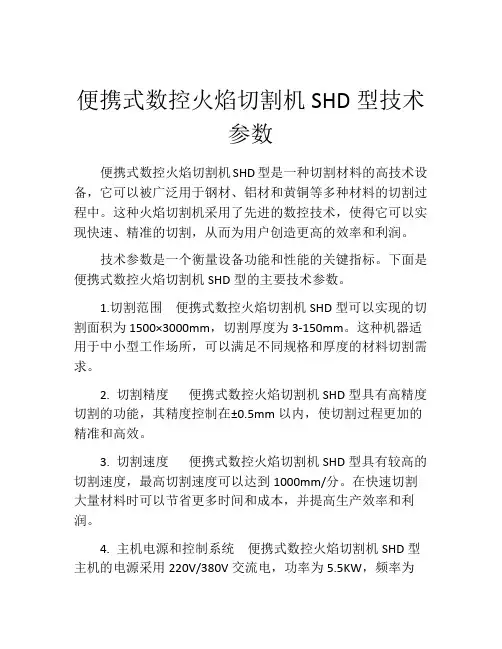

便携式数控火焰切割机SHD型技术参数便携式数控火焰切割机SHD型是一种切割材料的高技术设备，它可以被广泛用于钢材、铝材和黄铜等多种材料的切割过程中。

这种火焰切割机采用了先进的数控技术，使得它可以实现快速、精准的切割，从而为用户创造更高的效率和利润。

技术参数是一个衡量设备功能和性能的关键指标。

下面是便携式数控火焰切割机SHD型的主要技术参数。

1.切割范围便携式数控火焰切割机SHD型可以实现的切割面积为1500×3000mm，切割厚度为3-150mm。

这种机器适用于中小型工作场所，可以满足不同规格和厚度的材料切割需求。

2. 切割精度便携式数控火焰切割机SHD型具有高精度切割的功能，其精度控制在±0.5mm以内，使切割过程更加的精准和高效。

3. 切割速度便携式数控火焰切割机SHD型具有较高的切割速度，最高切割速度可以达到1000mm/分。

在快速切割大量材料时可以节省更多时间和成本，并提高生产效率和利润。

4. 主机电源和控制系统便携式数控火焰切割机SHD型主机的电源采用220V/380V交流电，功率为5.5KW，频率为50/60Hz。

该设备采用数字化控制系统，可以实现选材、画图、缩放、旋转、平移以及操作等功能，方便用户操作。

5. 火焰切割系统便携式数控火焰切割机SHD型具有火焰切割系统，可以实现材料的高温切割。

该系统主要通过气体供应和点火装置来完成。

常用气体供给包括氧气，乙炔，液化石油气等，通过细节设计达到减少材料变形效果。

6. 适用材料便携式数控火焰切割机SHD型主要适用于钢铁、铝材和黄铜等金属材料的切割，可以在不同的切割过程条件下快速完成切割，效率非常高。

需要注意的是，对于不同的切割材料，需要使用不同的火焰切割气体，如切割不锈钢需要采用氮气或氩气等非复合燃气。

在使用便携式数控火焰切割机SHD型时，需要注意保持设备的清洁卫生，定期进行日常维护和检测，避免机器故障或损坏，同时要选择合适的切割气体，以保障切割效果和切割质量。

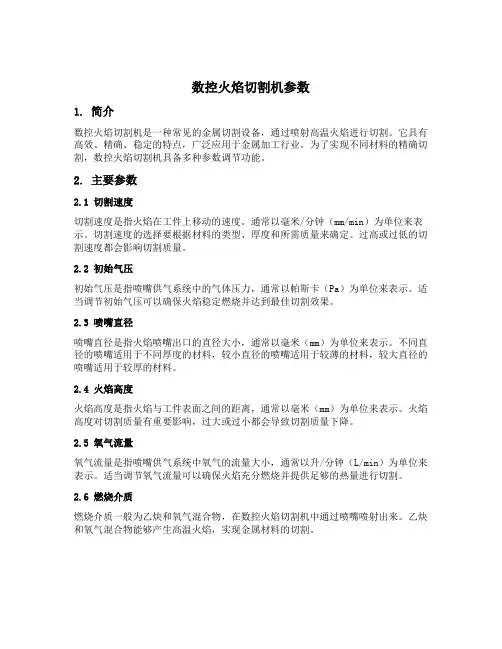

数控火焰切割机参数1. 简介数控火焰切割机是一种常见的金属切割设备，通过喷射高温火焰进行切割。

它具有高效、精确、稳定的特点，广泛应用于金属加工行业。

为了实现不同材料的精确切割，数控火焰切割机具备多种参数调节功能。

2. 主要参数2.1 切割速度切割速度是指火焰在工件上移动的速度。

通常以毫米/分钟（mm/min）为单位来表示。

切割速度的选择要根据材料的类型、厚度和所需质量来确定。

过高或过低的切割速度都会影响切割质量。

2.2 初始气压初始气压是指喷嘴供气系统中的气体压力，通常以帕斯卡（Pa）为单位来表示。

适当调节初始气压可以确保火焰稳定燃烧并达到最佳切割效果。

2.3 喷嘴直径喷嘴直径是指火焰喷嘴出口的直径大小，通常以毫米（mm）为单位来表示。

不同直径的喷嘴适用于不同厚度的材料，较小直径的喷嘴适用于较薄的材料，较大直径的喷嘴适用于较厚的材料。

2.4 火焰高度火焰高度是指火焰与工件表面之间的距离，通常以毫米（mm）为单位来表示。

火焰高度对切割质量有重要影响，过大或过小都会导致切割质量下降。

2.5 氧气流量氧气流量是指喷嘴供气系统中氧气的流量大小，通常以升/分钟（L/min）为单位来表示。

适当调节氧气流量可以确保火焰充分燃烧并提供足够的热量进行切割。

2.6 燃烧介质燃烧介质一般为乙炔和氧气混合物，在数控火焰切割机中通过喷嘴喷射出来。

乙炔和氧气混合物能够产生高温火焰，实现金属材料的切割。

2.7 控制系统数控火焰切割机配备了先进的数控系统，可以实现对切割参数的精确调节和控制。

通过控制系统，操作人员可以根据需要进行参数设置，并监测切割过程中的各项指标。

3. 参数调节方法3.1 切割速度调节切割速度可以通过数控系统进行调节。

操作人员根据材料的类型和厚度，设定合适的切割速度。

通常情况下，较硬材料需要较低的切割速度，而较软材料则需要较高的切割速度。

3.2 初始气压调节初始气压可以通过气源系统进行调节。

操作人员根据具体需求，设定合适的初始气压值。

数控切割机的详细介绍数控切割机数控切割机(CNC Cutting Machine )就是用数字程序驱动机床运动，随着机床运动时，随机配带的切割工具对物体进行切割。

这种机电一体化的切割机就称之为数控切割机。

一、数控切割机概述在机械加工过程中，板材切割常用方把式有手工切割、半自动切割机切割及数控切割机切割。

手工切割灵活方便，但手工切割质量差、尺寸误差大、材料浪费大、后续加工工作量大，同时劳动条件恶劣，生产效率低。

半自动切割机中仿形切割机，切割工件的质量较好，由于其使用切割模具，不适合于单件、小批量和大工件切割。

其它类型半自动切割机虽然降低了工人劳动强度，但其功能简单，只适合一些较规则形状的零件切割。

数控切割相对手动和半自动切割方式来说，可有效地提高板材切割地效率、切割质量，减轻操作者地劳动强度。

目前在我国的一些中小企业甚至在一些大型企业中使用手工切割和半自动切割方式还较为普遍。

目前，我国机械工业钢材使用量已达到3亿吨以上，钢材的切割量非常大；随着现代机械工业的发展，对板材切割加工的工作效率和产品质量的要求也同时提高。

因而数控切割机的市场潜力还是很大、市场前景比较乐观。

二、数控切割机现状1、经过几十年的发展，数控切割机在切割能源和数控控制系统两方面取得了长足的发展，切割能源已由单一的火焰能源切割发展为目前的多种能源(火焰、等离子、激光、高压水射流)切割方式；数控切割机控制系统已由当初的简单功能、复杂编程和输入方式、自动化程度不高发展到具有功能完善、智能化、图形化、网络化的控制方式；驱动系统也从的步进驱动、模拟伺服驱动到今天的全数字式伺服驱动；数控切割机从切割方式来分有以下几种：数控火焰切割机数控等离子切割机数控高压水射流切割机数控切割机从机械结构形式分为以下几种：龙门式数控切割机悬臂式数控切割机便携式数控切割机打印式数控切割机直条式数控切割机台式数控切割机机械人切割机数控单边火焰相贯线数控切割机等离子切割机2、各类型数控切割机的特点及其应用情况从切割方式的比较：数控火焰切割机，切割具有大厚度碳钢切割能力，切割费用较低，但存在切割变形大，切割精度不高，而且切割速度较低，切割预热时间、穿孔时间长，较难适应全自动化操作的需要。

数控火焰等离子切割机技术方案数控火焰等离子切割机是一种将气体燃烧产生的火焰和高温等离子流用于切割金属材料的设备。

它能够快速、准确地切割各种金属材料，广泛应用于机械制造、金属加工和建筑等行业。

下面是一个关于数控火焰等离子切割机技术方案的详细介绍。

一、数控火焰等离子切割机的原理火焰切割是利用火焰在金属材料表面进行燃烧产生高温的原理进行切割，而等离子切割是利用等离子体的高能量来切割金属材料的。

火焰切割适用于厚度较大的金属材料，等离子切割适用于较薄的金属材料。

数控火焰等离子切割机结合了火焰切割和等离子切割的优点，可以适应不同厚度的金属材料。

二、数控火焰等离子切割机的优势1.高效率：数控火焰等离子切割机可以实现高速切割，节省生产时间和成本。

2.高精度：数控系统控制火焰切割机的移动，可以实现精确的切割，减少浪费。

3.多功能：数控火焰等离子切割机可以切割各种金属材料，包括铁、钢、铝、铜等。

4.易操作：数控系统操作简单，可以实现一键切割，减少操作人员的工作强度。

5.环保节能：数控火焰等离子切割机使用气体进行切割，不会产生有害废气和废水。

三、数控火焰等离子切割机的应用1.机械制造：数控火焰等离子切割机可以切割各种金属零件，用于机械设备的制造。

2.金属加工：数控火焰等离子切割机可以切割金属板材、管材等，用于金属制品的加工。

3.建筑：数控火焰等离子切割机可以切割建筑结构中的金属材料，如钢梁、钢板等。

4.汽车制造：数控火焰等离子切割机可以切割汽车零部件，如车身、底盘等。

四、数控火焰等离子切割机的市场前景随着我国制造业的快速发展，对金属材料切割的需求越来越大。

数控火焰等离子切割机具有高效率、高精度和多功能的优势，在金属加工行业具有巨大的市场潜力。

五、数控火焰等离子切割机的发展趋势1.自动化：数控火焰等离子切割机将越来越智能化，实现自动上料、自动切割和自动下料。

2.高精度：数控火焰等离子切割机将越来越精确，可以实现更高水平的切割。

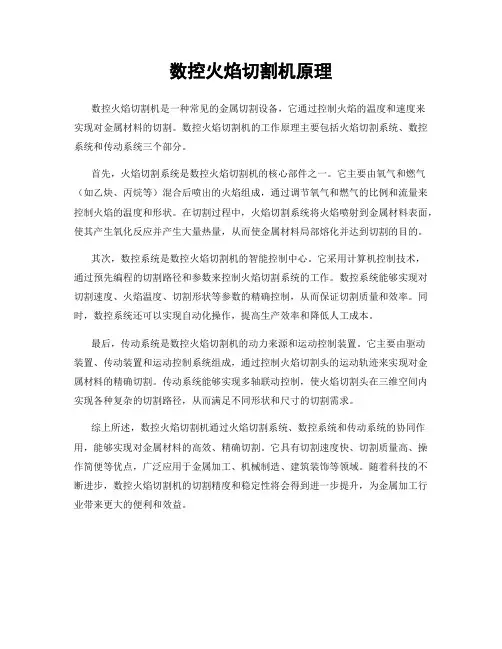

数控火焰切割机原理
数控火焰切割机是一种常见的金属切割设备，它通过控制火焰的温度和速度来
实现对金属材料的切割。

数控火焰切割机的工作原理主要包括火焰切割系统、数控系统和传动系统三个部分。

首先，火焰切割系统是数控火焰切割机的核心部件之一。

它主要由氧气和燃气（如乙炔、丙烷等）混合后喷出的火焰组成，通过调节氧气和燃气的比例和流量来控制火焰的温度和形状。

在切割过程中，火焰切割系统将火焰喷射到金属材料表面，使其产生氧化反应并产生大量热量，从而使金属材料局部熔化并达到切割的目的。

其次，数控系统是数控火焰切割机的智能控制中心。

它采用计算机控制技术，
通过预先编程的切割路径和参数来控制火焰切割系统的工作。

数控系统能够实现对切割速度、火焰温度、切割形状等参数的精确控制，从而保证切割质量和效率。

同时，数控系统还可以实现自动化操作，提高生产效率和降低人工成本。

最后，传动系统是数控火焰切割机的动力来源和运动控制装置。

它主要由驱动
装置、传动装置和运动控制系统组成，通过控制火焰切割头的运动轨迹来实现对金属材料的精确切割。

传动系统能够实现多轴联动控制，使火焰切割头在三维空间内实现各种复杂的切割路径，从而满足不同形状和尺寸的切割需求。

综上所述，数控火焰切割机通过火焰切割系统、数控系统和传动系统的协同作用，能够实现对金属材料的高效、精确切割。

它具有切割速度快、切割质量高、操作简便等优点，广泛应用于金属加工、机械制造、建筑装饰等领域。

随着科技的不断进步，数控火焰切割机的切割精度和稳定性将会得到进一步提升，为金属加工行业带来更大的便利和效益。

直条/数控火焰/等离子切割机技术使用说明书目录一：整机简介二：机床使用环境条件三：整机电气组成;功能及注意事项四：MDI机床面板功能介绍及操作说明五：设备电气部分日常维护六：电气原理图七：CNC数控系统使用说明书见系统资料八：伺服系统使用说明书见伺服资料九：常见故障原因和处理十：切割机安全操作规程一：整机简介CNC-4000数控/直条火焰/等离子切割机1 主要技术参数：轨距： 4000mm轨长： 15000mm有效长度： 13500mm切割宽度： 80-3300mm直条数控≤2500 mm切割长度： 13500 mm切割速度： 50-1000mm/min可调驱动方式：双驱最高速度： 6000mm/min切割板厚： 6-100 mm单枪纵向割炬： 9组可根据需要配置横向割炬： 1组火焰割炬电动升降、自动点火;1组等离子割炬自动弧压调高 ..切割气源：氧气、乙炔或丙烷等离子电源：按用户需求配置装机容量：约2KW不含等离子电源2性能特点：GS-4000数控/直条切割机采用斯达特SH2000数控火焰切割机专用控制系统..该数控具有：a.10.4″彩色液晶显示图形动态轨迹跟踪功能；b.数控割炬配备电动升降和自动点火；c.切割图形可键盘输入;也可磁盘输入；本机行走减速机采用高精度行星齿轮减速器;确保行走精度..3供方供货范围组成单元机架总成含：机架、管路、横向滑架及其纵横向减速箱等..导轨总成含：主副导轨5付及其附件..割炬总成含：直线单割炬9组及其附件;2组数据割炬带自动点火和电动升降..电控总成含：电器柜、电机及附件..含SH2000H控制系统..供气装置含：氧气汇流排1支、丙烷汇流排1支、总气源胶管、挂线滑车等..二：机器使用环境：●整机的基础及导轨应符合基础及安装要求●流体的供给接口应符合压力要求●电源电压220V/380V 50HZ波动小于5%●温度：0℃——45℃●相对湿度:小于95%;无冷凝●设备必须要有可靠得接地系统三：整机电气组成;功能特点及注意事项1．整机电器组成：该数控切割机控制系统是由：CNC数控系统;伺服驱动系统和电器控制系统三大部分组成;为两轴平面内数控切割机床;可满足平面内火焰切割机各种形状零件的要求..2.功能特点1CNC数控系统为中央控制器;提供伺服驱动所需的控制信号;编辑设备所需的加工程序;提供机床所需的I/O控制信号;提供火焰切割所需的各种工艺要求..支持四种工作方式：1火焰切割；2等离子弧切割；3手动移动；提供平移;旋转;径向;缩放等编辑功能；可编程割缝补偿;实时动态跟踪切割轨迹以及调节切割速度；支持USB接口；支持现场G代码编程;其功能丰富;操作简单易学..该控制器采用美国独自北京“START”公司开发和生产SH2000型CNC 控制器..该控制器是专用的火焰切割机控制系统;DOS控制界面;操作简单;价格适中是金属加工和钢结构行业配置的理想设备..1°系统硬件组成及特点●产地——北京“START”公司●控制器类型——火焰切割机控制器●显示器——9.4"高分辨率图形显示器＋图形动态轨迹跟踪功能●程序存储器———12M＋USB驱动口●控制轴数——两轴控制器●通讯接口——RS232串口●输入/输出接口——16input＋16output2°系统功能及特点●具有加工图形动态轨迹跟踪功能和显示●具有多种加工精度补偿功能如切割补偿＋反向间隙补偿●具有自动;手动;空运行;参数设置;编辑等多种操作方式●具有X;Y镜像;比例缩放;旋转;断点设置;划线等多种编辑功能●具有G代码及图形编辑功能●具有切割时序控制及工艺参数设置功能●多种辅机I/O诊断功能●系统带USB接口;一体化结构●有多级速度倍率调整功能●具有12M的内存;可方便的进行程序存储;程序上载和下载2伺服驱动系统为设备驱动功能部件;由控制器＋伺服电机＋编码器组成..执行来自CNC控制器的脉冲信号;并经伺服控制器放大;驱动电机行走;完成机床加工的需要..由于该设备为两轴X;Y数控机床;因此驱动由X轴系统和Y轴系统组成..该控制器和伺服电机采用日本松下产品;具有速度;位置及转矩多种控制方式；可进行增益;转速及惯量调整;满足机床快速相应的需要..该系统可对机床参数任意修改和设定;调整方便;功能齐全；同时可动态显示设备的运行速度;报警信号;转矩及输入/输出信号；具有RS232接口;可与计算机联网运行..3电器控制系统为CNC控制器;伺服驱动系统;电磁阀;升降电机;点火器;调高器提供所需的电源;保护和中间控制信号;满足机床所需的各种辅助功能和各种动作要求..由于本设备是两轴数控机床;因此;设备的运行和操作必须严格按照设备所需的各项规程进行使用和操作;严禁不合理的和故障状态下的使用;进行定期得保养和维护;确保设备长期稳定的运行..3.注意事项1严格按设备使用环境条件要求执行;严禁过压;过流和超负荷运行;确保设备安全;正常的工作..2数控系统开机要求必须严格按以下程序进行合总电源开关——合CNC电源开关——合驱动电源开关3数控系统关机要求必须严格按以下程序进行4设备的运行必须严格按“切割机安全操作规程”执行..2：MDI机床控制面板功能介绍及操作说明面板布置图该设备的控制分为两大类;一部分是CNC控制系统的操作;它完成加工程序的编辑;程序的输入/输出;存储;加工图形的显示及加工所需的工艺要求和辅助功能的输入/输出…;详见数控系统操作使用说明书；另一部分就是MDI机床控制面板的操作;它控制机床所需的各种动作要求;其功能和使用如下：1）MDI机床控制面板功能介绍POWER：总电源控制1．电源钥匙开关/只有在该开关处于闭合状态;才能进行设备通电..2．电源开/当按下该开关后;接触器KM1吸合;为设备提供所需的动力电源和控制电源..3．电源关/当按下该开关后;接触器KM1断开;同时总电源断开..伺服电源控制1.伺服开/当按下该开关后;接触器KM2吸合;为伺服提供所需的动力电源和控制电源..2.伺服电源关/当按下该开关后;接触器KM2断开;同时伺服电源也断开..气体控制及其他功能1.割枪预热氧、预热乙炔手动打开开关—左旋打开、右旋关断..2.割枪切割氧气手动打开开关——按下打开、复位关断..3.割抢点火器手动打开开关——按下打开、松开复位关断..4.↑↓上升/下降手动控制开关..2）操作说明A:切割前的准备机床上电——打开电箱将电箱左上角的空气开关逐一合上;然后将钥匙开关由“0”位转至“1”位;按下电源开关按钮;电箱中交流接触器KM1动作;同时电源开绿灯亮;机床上电结束..欲使机床失电;待切割机使用完毕后;按下电源关按钮;交流接触器KM1失电;电源开绿灯灭;机床断电..伺服上电—按下伺服电源控制开;伺服得电;伺服可以工作..按下伺服电源控制关;伺服电源关闭..割炬的高度控制—割炬的高度可以手动控制面板上的对应割枪号下↑↓SA1开关;控制需要升降的割炬..B：手动状态：手动状态主要用于设备的调整;分机床电气部分的手动状态以及数控系统的手动状态;机床电气部分的手动状态主要用于割炬的选择以及气路及点火的控制;数控系统的手动状态的详细说明书见SH2000火焰、等离子切割机数控系统操作编程说明书..1割炬高度的调整：本机床有1组数控火焰割炬;可以单独电动调整割枪高度;1组数控等离子割炬;配备弧压调高..2手动火焰调整：按下预热打开预热气；按下点火按钮;此时割枪已经点火;按下切割氧按钮;切割氧打开..可以进行割枪火焰的调整..待火焰调整完毕后;关闭预热氧;切割氧按钮..而在自动切割的时候;则不用按下上述的按钮..C：系统的工作方式：SH2000H火焰/等离子切割机数控系统;可控制机床做火焰或等离子切割..系统的操作显示;采用逐级功能窗口提示方式..根据屏幕窗口的提示;按F1至F8功能键选择相应的功能;按ESC键放弃选择退出主屏幕..根据屏幕的提示进行操作..详见cnc操作编程说明书..3：日常维护a:电气维护：本机床位高精度数控设备;除进行电气的日常维护外还应该进行一些特殊的维护;应保持电控箱及CNC控制箱的清洁防止切割粉尘进入电箱内部进一步的累积;造成电气上的短路;这种故障对本机床的后果是及其严重的..同时应防止电气上的受潮;机床长期不用的情况下应定期通电;这样有助于延长机床的使用寿命..由于本机床为数控设备;中间涉及到许多输入输出接口信号;这种信号为弱电信号;因此对高频强干扰相对来说比较敏感;因此机床到位以后在一定范围应该禁止电焊作业及等离子切割;同时还应该单独做一个接地系统;禁止多个电气设备公用一个造成接地环流;这种接地环流对数控系统来说是非常有害的;通常多会造成系统死机;造成工作的不稳定..B：气路维护：见使用说明书的机械部分..4：电气原理图：见电器图纸5：CNC数控系统使用说明书：见随机资料6：伺服系统说明书：见随机资料7：常见故障分析处理：切割机安全操作规程为保证该设备的安全使用;操作时请注意以下事项：1.操作人员在开机前;必须先检查管路及接头是否漏气;对所有连接管路;氧气表;乙炔表及减压阀进行全面的检查;确保无误后方可开机;点火切割..2.切割工作时;氧气压力不得大于1MP;乙炔或炳烷压力不得大于0.1MP3.高压氧不得与油脂等易燃物品接触;以防油脂被点燃4.工作时;请时刻注意切割火焰和钢板穿孔时的火花;以防飞溅到气路胶管上;电缆或数控系统上..5．设备使用的氧气表;乙炔表必需一年校验一次;确保安全生产..所有气路胶管在正常使用条件下;需一年更换一次;如使用条件恶劣;需提前更换气路胶管;以防老化漏气..6.操作人员在下班时;必须要关断全部电源和气源;并放净管路中的剩余气体;以延长管路的使用寿命..7.操作人员必须要严格按照安全操作规程执行..。

数控等离子火焰切割机工作原理数控等离子火焰切割机是一种常见的金属切割设备，它利用等离子火焰来进行高温切割。

其工作原理主要包括火焰发生器、数控系统、传动系统和切割机架等组成。

火焰发生器是数控等离子火焰切割机的核心部件之一。

它通过提供高温等离子气体来实现金属切割。

火焰发生器通常由气体瓶、调压器、气体流量计和点火系统等组成。

气体瓶提供切割所需的气体，常用的气体有氧气、乙炔等。

调压器用于调节气体的压力，气体流量计用于控制气体的流量。

点火系统则用于点燃气体形成火焰。

数控系统是控制数控等离子火焰切割机工作的关键。

数控系统可以通过人机界面进行参数设置和操作控制。

操作人员可以通过数控系统设置切割速度、切割深度、切割路径等参数。

数控系统还可以根据输入的切割图形和尺寸进行自动编程，实现切割的自动化。

传动系统是数控等离子火焰切割机的另一个重要组成部分。

它通常由伺服电机、传动装置和导轨等组成。

伺服电机可以根据数控系统的指令控制切割头的移动，实现切割路径的精确控制。

传动装置可以将伺服电机的运动传递给切割头，使切割头在工作台上进行移动。

导轨则起到支撑和导向的作用，确保切割头的稳定运动。

切割机架是数控等离子火焰切割机的机械结构部分。

它通常由工作台、横梁和纵梁等组成。

工作台是切割金属工件的支撑平台，通常由钢板制成。

横梁和纵梁则是支撑切割头和传动系统的主要结构，它们具有足够的刚性和稳定性，以确保切割的精度和质量。

当数控等离子火焰切割机开始工作时，首先点火系统点燃气体形成火焰。

然后，数控系统根据预先设置的参数控制伺服电机和传动装置，使切割头按照设定的路径进行移动。

同时，火焰发生器提供高温等离子气体，将金属工件加热至高温，然后利用氧气和高温气体的化学反应将金属材料切割。

在切割过程中，数控等离子火焰切割机能够实现高速、高精度的切割。

它可以切割各种金属材料，包括钢铁、铝合金、铜等。

切割速度快，切割面光滑，切割质量好。

与传统的机械切割相比，数控等离子火焰切割机具有更高的效率和更好的切割质量。
