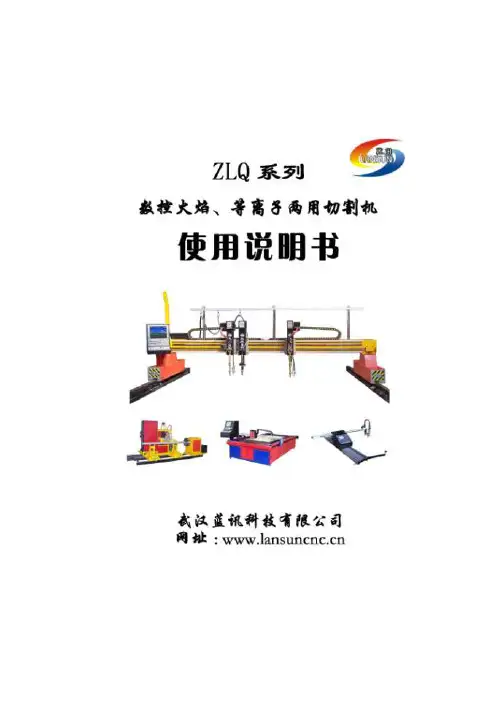

xxxxxxxxxxxxxxxxxxxxxxxxxxxxxx xxxxxxxx SKX 、SKL 序列数控火焰、等离子两用切割机使用说明书科技：- ：.xxxxx. ： 地址：生产的本手册为前 言SxX-1型便携式数控切割机使用说明书。
本手册所记载容可能有因产品升级、改进生产而与产品相异 的情况，另外，本手册所记载的容可能在未经预先通知的情 况下更改。
本手册的单位为国际单位，有时与产品的标识不同。
本手册所记载的图片、插图均为打印图片，故有可能与实物有 所出入。
本手册敬请您妥善保存，以备随时查用。
本手册所记载的容如有不明之处，请与经销商或直接联系厂 家，也可以登陆我们的，本公司将竭诚为您效劳，与时解 决您的问题。
xxxxx设备维修保养说明与平安操作规程1、防止触电●当通电或机器正在运转时，请不要接触电器柜和操作台的任何电气元件。
否那么会发生触电。
●请不要湿手操作任何开关旋钮，以防止触电。
●请不要带电进展查线或更换电气元件，否那么会触电或受伤。
●具备相应技术资格的维修人员，并应严格按照电气维修技术要求才可维修该设备，以防发生意外。
2、防止火灾●切割机使用的工作原料为易燃性气体如乙炔、丙烷、液化气等气体，因此需定期检查整个气路是否密封完好。
●切割机的气源局部应远离明火，并在其附近放置性能正常的二氧化碳或其他相应的灭火装置。
●操作人员在调火时应对其进展与时控制，以免发生火灾。
3、防止损伤●当切割机运行时应注意前方是否有人或其他物体，以免撞伤。
●在每次切割完毕后，应提升割炬到最高处，以免碰到钢板，撞坏割炬。
●机械维修人员在维修保养时应确保机器处于停止工作状态，并挂上警示牌，以免机器突然运行而发生人为事故。
●在机器运行较长时间时，不得用手直接触摸模块上的散热片和其它的发热器件，以免烫伤。
4、操作考前须知(1) 开机前检查机器管路是否有漏气现象，有漏气现象决不开机。
(2) 开机后要检查工作面和导轨上是否有障碍物，假设有障碍物必须排除。
直条/数控火焰/等离子切割机技术使用说明书目录一：整机简介二：机床使用环境条件三：整机电气组成，功能及注意事项四：MDI机床面板功能介绍及操作说明五：设备电气部分日常维护六：电气原理图七：CNC数控系统使用说明书（见系统资料）八：伺服系统使用说明书（见伺服资料）九：常见故障原因和处理十：切割机安全操作规程一：整机简介CNC-4000数控/直条火焰/等离子切割机（1）主要技术参数：轨距： 4000mm轨长： 15000mm有效长度： 13500mm切割宽度： 80-3300mm（直条）数控≤2500 mm切割长度： 13500 mm切割速度： 50-1000mm/min（可调）驱动方式：双驱最高速度： 6000mm/min切割板厚： 6-100 mm（单枪）纵向割炬： 9组（可根据需要配置）横向割炬： 1组火焰割炬电动升降、自动点火，1组等离子割炬自动弧压调高。
切割气源：氧气、乙炔或丙烷等离子电源：按用户需求配置装机容量：约2KW（不含等离子电源）（2）性能特点：GS-4000数控/直条切割机采用斯达特SH2000数控火焰切割机专用控制系统。
该数控具有：a.10.4″彩色液晶显示图形动态轨迹跟踪功能；b.数控割炬配备电动升降和自动点火；c.切割图形可键盘输入，也可磁盘输入；本机行走减速机采用高精度行星齿轮减速器，确保行走精度。
（3）供方供货围组成单元机架总成含：机架、管路、横向滑架及其纵横向减速箱等。
导轨总成含：主副导轨5付及其附件。
割炬总成含：直线单割炬9组及其附件，2组数据割炬带自动点火和电动升降。
电控总成含：电器柜、电机及附件。
含SH2000H控制系统。
供气装置含：氧气汇流排（1支）、丙烷汇流排（1支）、总气源胶管、挂线滑车等。
二：机器使用环境：●整机的基础及导轨应符合基础及安装要求●流体的供给接口应符合压力要求●电源电压（220V/380V 50HZ）波动小于5%●温度：0℃——45℃●相对湿度:小于95%，无冷凝●设备必须要有可靠得接地系统三：整机电气组成，功能特点及注意事项1．整机电器组成：该数控切割机控制系统是由：CNC数控系统，伺服驱动系统和电器控制系统三大部分组成，为两轴平面数控切割机床，可满足平面火焰切割机各种形状零件的要求。
直条/数控火焰/等离子切割机技术使用说明书目录一：整机简介二：机床使用环境条件三：整机电气组成，功能及注意事项四：MDI机床面板功能介绍及操作说明五：设备电气部分日常维护六：电气原理图七：CNC数控系统使用说明书（见系统资料）八：伺服系统使用说明书（见伺服资料）九：常见故障原因和处理十：切割机安全操作规程一：整机简介CNC-4000数控/直条火焰/等离子切割机（1）主要技术参数：轨距：4000mm轨长：15000mm有效长度：13500mm切割宽度：80-3300mm（直条）数控≤2500 mm切割长度：13500 mm切割速度：50-1000mm/min（可调）驱动方式：双驱最高速度：6000mm/min切割板厚：6-100 mm（单枪）纵向割炬：9组（可根据需要配置）横向割炬：1组火焰割炬电动升降、自动点火，1组等离子割炬自动弧压调高。
切割气源：氧气、乙炔或丙烷等离子电源：按用户需求配置装机容量：约2KW（不含等离子电源）（2）性能特点：GS-4000数控/直条切割机采用斯达特SH2000数控火焰切割机专用控制系统。
该数控具有：a.10.4″彩色液晶显示图形动态轨迹跟踪功能；b.数控割炬配备电动升降和自动点火；c.切割图形可键盘输入，也可磁盘输入；本机行走减速机采用高精度行星齿轮减速器，确保行走精度。
（3）供方供货范围组成单元机架总成含：机架、管路、横向滑架及其纵横向减速箱等。
导轨总成含：主副导轨5付及其附件。
割炬总成含：直线单割炬9组及其附件，2组数据割炬带自动点火和电动升降。
电控总成含：电器柜、电机及附件。
含SH2000H控制系统。
供气装置含：氧气汇流排（1支）、丙烷汇流排（1支）、总气源胶管、挂线滑车等。
二：机器使用环境：●整机的基础及导轨应符合基础及安装要求●流体的供给接口应符合压力要求●电源电压（220V/380V 50HZ）波动小于5%●温度：0℃——45℃●相对湿度:小于95%，无冷凝●设备必须要有可靠得接地系统三：整机电气组成，功能特点及注意事项1．整机电器组成：该数控切割机控制系统是由：CNC数控系统，伺服驱动系统和电器控制系统三大部分组成，为两轴平面内数控切割机床，可满足平面内火焰切割机各种形状零件的要求。
数控火焰气割机操作规范本一、操作准备1. 在操作数控火焰气割机前，首先确认周围没有易燃物品和爆炸物品，并保持操作区域清洁整齐。
2. 检查数控火焰气割机的电源线是否接地良好，电源开关是否处于关闭状态。
3. 检查气割切割头部分是否安装良好，切割嘴是否磨损或损坏。
如有问题，及时更换或修复。
二、操作步骤1. 打开数控火焰气割机的电源，并启动电源开关。
2. 进入数控火焰气割机的系统主界面，选择正确的切割程序。
3. 检查切割程序所需的材料和切割参数是否正确设置。
包括切割速度、气压、切割高度等参数。
4. 将要切割的材料放置在数控火焰气割机的工作台上，并用夹具夹紧固定。
5. 调整切割头的位置，确保切割头与工件的距离适当。
6. 启动数控火焰气割机的切割程序，观察切割过程中的情况。
7. 在切割过程中，密切注意火焰喷口是否正常工作，如有异常应停机检查。
8. 切割完成后，关闭数控火焰气割机的电源开关。
9. 检查切割头部分是否有切割渣滓和损坏，及时清理和更换。
三、安全注意事项1. 在操作数控火焰气割机前，应穿戴好防护手套、护目镜、防护服等个人防护装备。
2. 操作过程中应注意火焰的方向，避免火焰烧伤身体或引发火灾。
3. 在切割过程中，不得将手指、手臂等身体部位靠近切割区域，以防止意外伤害。
4. 使用数控火焰气割机时，应保持清醒和专注，不得在疲劳或酒醉状态下操作。
5. 在更换切割头或维修设备时，必须先切断气源和电源，并等待设备冷却后进行操作。
6. 使用数控火焰气割机时，严禁擅自改动或调整机器的软件设置和机械结构。
7. 在停机前，应等待设备完全停止运行后再离开操作区域。
四、设备维护1. 定期检查数控火焰气割机的电源线、气源管道、切割头等部件是否完好无损。
2. 如发现切割头或切割嘴磨损严重或损坏，应及时更换。
3. 定期清洁数控火焰气割机的工作台、切割头和切割渣滓，保持设备的整洁和正常运行。
4. 对于数控火焰气割机的润滑部位，应按照设备说明书要求定期加油或润滑。
HYD CNC Technology CO.,LTDTel:+86-755-26625800Fax:+86-755-26729960数控火焰、等离子切割机电气综合控制系统使用说明书V-Ⅲ深圳市宏宇达数控技术有限公司2009-09-01前言目前，国内的数控等离子、火焰切割机产品正在飞速发展，但一直以来，生产数控切割机的各个厂家的控制电路都是按照各自的经验来进行设计生产，从来没有形成一个统一的标准。
本产品的设计充分考虑了数控切割设备的控制对象、控制方法、配套的数控系统；以设备的控制完善、安装简单、维修方便、较低的价格、较强的抗干扰能力、高可靠性为出发点，采用模块式的设计方法综合设计而成。
本系统的特点：1、根据数控火焰、等离子切割的特点，将必须使用的输入、输出口通过隔离方式直接和数控系统连接，数控接口的电平可以是低电平，也可以是高电平，输出口通过光藕隔离和数控系统连接，输入口通过继电器隔离方式和数控系统连接，因此可和目前国内常用的几种数控系统接口。
如EDGE系统、FASTCNC系统、FORAGE系统、海宝VIII 系统等2、既可配合速度控制方式的系统、也可配合位置控制方式的系统、用户只要根据本设计提供的接口定义就可实现两种控制功能。
能实现速度控制方式的真双边驱动和A/B相驱动3、可同时实现6个割枪的控制，原理上六个割枪即可以是等离子割枪，也可以是火焰割枪。
4、割炬高度的控制既可以不用调高器，也可以使用调高器，即可以是电容调高，也可以是弧压调高。
所有的控制对象和内部控制电路都是隔离的。
5、控制电路客户只需在外部安装一个由本公司提供的+12V和+24V电源，所有控制关系和操作功能全部由本电路板来实现，基本没有外部接线。
6、所有控制对象采用模块化设计方法，每一个割炬对应一个可插拔的模块，每个割炬的模块都相同，安装维护都非常方便。
7、控制对象的接口采用插拔式端子，并且将每个割炬的控制集中在一个指定的区域内，每个割炬的控制都有单独的可插拔的模块。
方君焊割第一章概述北京斯达特机电科技发展公司最新研制的火焰切割机数控系统 SH-2000H 主机采用高性能32位工控机，驱动装置采用细分步进电机或交流伺服电机，配备9.4"高分辨率图形显示器，全封闭触摸式操作键盘，配有机床强电接口。
该系统具有可靠性高，精度高，噪音小，操作方便等特点，与当前流行的CAD/CAM软件有很好的兼容性，用户可以随时做软件升级。
适用于各种类型的火焰、水刀、等离子切割机配套及改造。
1.1 系统组成数控系统主要由以下几部分组成:A) 显示/键盘单元(系统操作面板)系统单元:*PC104总线工业CPU控制板* 9.4"VGA彩色液晶图形显示器(分辨率:640*480)* PC104总线数控专用卡1-4轴步进电机控或伺服电机控制信号接口（+5V TTL）。
用户零件程序存储器（12M字节）。
* PC104总线输入/输出接口卡16路光电隔离输入。
(可扩充一倍)16路光电隔离输出。
(可扩充一倍)* 数控系统电源( +5V )* 71键触摸式薄膜按键* 3.5"软盘驱动器(或USB盘接口)* 101键标准键盘控制接口* USB接口* +5V/+12V开关电源（50W）B) 驱动单元:．Ｘ轴步进电机细分驱动器或伺服电机．Ｙ1轴步进电机细分驱动器或伺服电机．Ｙ2轴步进电机细分驱动器或伺服电机(仅在双边驱动时使用)1.2 技术指标．最小脉冲当量 0.001mm (可设置)．最大编程尺寸±99999.999mm．快速进给限速 Y轴:12000mm/min X轴:12000mm/min．快速切割限速 Y轴:5000mm/min X轴:5000mm/min．控制轴数 2轴(X,Y)．联动轴数 2轴联动(XY)．工作方式选择自动、手动、编程、参数、诊断、自动编程．汉字提示操作．动态图形显示．全屏幕文本编辑操作．文件管理 (文件显示、删除、拷贝、格式化、读入、读出)．补偿功能 (反向间隙、火焰半径)．最大程序容量 12M1.3 配置介绍编程、操作键盘标牌KEYUSB方君焊割1.4 系统安装尺寸1.5 系统与步进电机/伺服电机的连接具体接口定义见第五章输入输出连接方君焊割第二章 系统操作说明SH-2000H 火焰／等离子切割机数控系统，可控制机床做火焰或等离子切割（通过工艺选择进行设置，见参数设置章节）。
直条/数控火焰/等离子切割机技术使用说明书目录一：整机简介二：机床使用环境条件三：整机电气组成;功能及注意事项四：MDI机床面板功能介绍及操作说明五：设备电气部分日常维护六：电气原理图七：CNC数控系统使用说明书见系统资料八：伺服系统使用说明书见伺服资料九：常见故障原因和处理十：切割机安全操作规程一：整机简介CNC-4000数控/直条火焰/等离子切割机1 主要技术参数：轨距： 4000mm轨长： 15000mm有效长度： 13500mm切割宽度： 80-3300mm直条数控≤2500 mm切割长度： 13500 mm切割速度： 50-1000mm/min可调驱动方式：双驱最高速度： 6000mm/min切割板厚： 6-100 mm单枪纵向割炬： 9组可根据需要配置横向割炬： 1组火焰割炬电动升降、自动点火;1组等离子割炬自动弧压调高 ..切割气源：氧气、乙炔或丙烷等离子电源：按用户需求配置装机容量：约2KW不含等离子电源2性能特点：GS-4000数控/直条切割机采用斯达特SH2000数控火焰切割机专用控制系统..该数控具有：a.10.4″彩色液晶显示图形动态轨迹跟踪功能；b.数控割炬配备电动升降和自动点火；c.切割图形可键盘输入;也可磁盘输入；本机行走减速机采用高精度行星齿轮减速器;确保行走精度..3供方供货范围组成单元机架总成含：机架、管路、横向滑架及其纵横向减速箱等..导轨总成含：主副导轨5付及其附件..割炬总成含：直线单割炬9组及其附件;2组数据割炬带自动点火和电动升降..电控总成含：电器柜、电机及附件..含SH2000H控制系统..供气装置含：氧气汇流排1支、丙烷汇流排1支、总气源胶管、挂线滑车等..二：机器使用环境：●整机的基础及导轨应符合基础及安装要求●流体的供给接口应符合压力要求●电源电压220V/380V 50HZ波动小于5%●温度：0℃——45℃●相对湿度:小于95%;无冷凝●设备必须要有可靠得接地系统三：整机电气组成;功能特点及注意事项1．整机电器组成：该数控切割机控制系统是由：CNC数控系统;伺服驱动系统和电器控制系统三大部分组成;为两轴平面内数控切割机床;可满足平面内火焰切割机各种形状零件的要求..2.功能特点1CNC数控系统为中央控制器;提供伺服驱动所需的控制信号;编辑设备所需的加工程序;提供机床所需的I/O控制信号;提供火焰切割所需的各种工艺要求..支持四种工作方式：1火焰切割；2等离子弧切割；3手动移动；提供平移;旋转;径向;缩放等编辑功能；可编程割缝补偿;实时动态跟踪切割轨迹以及调节切割速度；支持USB接口；支持现场G代码编程;其功能丰富;操作简单易学..该控制器采用美国独自北京“START”公司开发和生产SH2000型CNC 控制器..该控制器是专用的火焰切割机控制系统;DOS控制界面;操作简单;价格适中是金属加工和钢结构行业配置的理想设备..1°系统硬件组成及特点●产地——北京“START”公司●控制器类型——火焰切割机控制器●显示器——9.4"高分辨率图形显示器＋图形动态轨迹跟踪功能●程序存储器———12M＋USB驱动口●控制轴数——两轴控制器●通讯接口——RS232串口●输入/输出接口——16input＋16output2°系统功能及特点●具有加工图形动态轨迹跟踪功能和显示●具有多种加工精度补偿功能如切割补偿＋反向间隙补偿●具有自动;手动;空运行;参数设置;编辑等多种操作方式●具有X;Y镜像;比例缩放;旋转;断点设置;划线等多种编辑功能●具有G代码及图形编辑功能●具有切割时序控制及工艺参数设置功能●多种辅机I/O诊断功能●系统带USB接口;一体化结构●有多级速度倍率调整功能●具有12M的内存;可方便的进行程序存储;程序上载和下载2伺服驱动系统为设备驱动功能部件;由控制器＋伺服电机＋编码器组成..执行来自CNC控制器的脉冲信号;并经伺服控制器放大;驱动电机行走;完成机床加工的需要..由于该设备为两轴X;Y数控机床;因此驱动由X轴系统和Y轴系统组成..该控制器和伺服电机采用日本松下产品;具有速度;位置及转矩多种控制方式；可进行增益;转速及惯量调整;满足机床快速相应的需要..该系统可对机床参数任意修改和设定;调整方便;功能齐全；同时可动态显示设备的运行速度;报警信号;转矩及输入/输出信号；具有RS232接口;可与计算机联网运行..3电器控制系统为CNC控制器;伺服驱动系统;电磁阀;升降电机;点火器;调高器提供所需的电源;保护和中间控制信号;满足机床所需的各种辅助功能和各种动作要求..由于本设备是两轴数控机床;因此;设备的运行和操作必须严格按照设备所需的各项规程进行使用和操作;严禁不合理的和故障状态下的使用;进行定期得保养和维护;确保设备长期稳定的运行..3.注意事项1严格按设备使用环境条件要求执行;严禁过压;过流和超负荷运行;确保设备安全;正常的工作..2数控系统开机要求必须严格按以下程序进行合总电源开关——合CNC电源开关——合驱动电源开关3数控系统关机要求必须严格按以下程序进行4设备的运行必须严格按“切割机安全操作规程”执行..2：MDI机床控制面板功能介绍及操作说明面板布置图该设备的控制分为两大类;一部分是CNC控制系统的操作;它完成加工程序的编辑;程序的输入/输出;存储;加工图形的显示及加工所需的工艺要求和辅助功能的输入/输出…;详见数控系统操作使用说明书；另一部分就是MDI机床控制面板的操作;它控制机床所需的各种动作要求;其功能和使用如下：1）MDI机床控制面板功能介绍POWER：总电源控制1．电源钥匙开关/只有在该开关处于闭合状态;才能进行设备通电..2．电源开/当按下该开关后;接触器KM1吸合;为设备提供所需的动力电源和控制电源..3．电源关/当按下该开关后;接触器KM1断开;同时总电源断开..伺服电源控制1.伺服开/当按下该开关后;接触器KM2吸合;为伺服提供所需的动力电源和控制电源..2.伺服电源关/当按下该开关后;接触器KM2断开;同时伺服电源也断开..气体控制及其他功能1.割枪预热氧、预热乙炔手动打开开关—左旋打开、右旋关断..2.割枪切割氧气手动打开开关——按下打开、复位关断..3.割抢点火器手动打开开关——按下打开、松开复位关断..4.↑↓上升/下降手动控制开关..2）操作说明A:切割前的准备机床上电——打开电箱将电箱左上角的空气开关逐一合上;然后将钥匙开关由“0”位转至“1”位;按下电源开关按钮;电箱中交流接触器KM1动作;同时电源开绿灯亮;机床上电结束..欲使机床失电;待切割机使用完毕后;按下电源关按钮;交流接触器KM1失电;电源开绿灯灭;机床断电..伺服上电—按下伺服电源控制开;伺服得电;伺服可以工作..按下伺服电源控制关;伺服电源关闭..割炬的高度控制—割炬的高度可以手动控制面板上的对应割枪号下↑↓SA1开关;控制需要升降的割炬..B：手动状态：手动状态主要用于设备的调整;分机床电气部分的手动状态以及数控系统的手动状态;机床电气部分的手动状态主要用于割炬的选择以及气路及点火的控制;数控系统的手动状态的详细说明书见SH2000火焰、等离子切割机数控系统操作编程说明书..1割炬高度的调整：本机床有1组数控火焰割炬;可以单独电动调整割枪高度;1组数控等离子割炬;配备弧压调高..2手动火焰调整：按下预热打开预热气；按下点火按钮;此时割枪已经点火;按下切割氧按钮;切割氧打开..可以进行割枪火焰的调整..待火焰调整完毕后;关闭预热氧;切割氧按钮..而在自动切割的时候;则不用按下上述的按钮..C：系统的工作方式：SH2000H火焰/等离子切割机数控系统;可控制机床做火焰或等离子切割..系统的操作显示;采用逐级功能窗口提示方式..根据屏幕窗口的提示;按F1至F8功能键选择相应的功能;按ESC键放弃选择退出主屏幕..根据屏幕的提示进行操作..详见cnc操作编程说明书..3：日常维护a:电气维护：本机床位高精度数控设备;除进行电气的日常维护外还应该进行一些特殊的维护;应保持电控箱及CNC控制箱的清洁防止切割粉尘进入电箱内部进一步的累积;造成电气上的短路;这种故障对本机床的后果是及其严重的..同时应防止电气上的受潮;机床长期不用的情况下应定期通电;这样有助于延长机床的使用寿命..由于本机床为数控设备;中间涉及到许多输入输出接口信号;这种信号为弱电信号;因此对高频强干扰相对来说比较敏感;因此机床到位以后在一定范围应该禁止电焊作业及等离子切割;同时还应该单独做一个接地系统;禁止多个电气设备公用一个造成接地环流;这种接地环流对数控系统来说是非常有害的;通常多会造成系统死机;造成工作的不稳定..B：气路维护：见使用说明书的机械部分..4：电气原理图：见电器图纸5：CNC数控系统使用说明书：见随机资料6：伺服系统说明书：见随机资料7：常见故障分析处理：切割机安全操作规程为保证该设备的安全使用;操作时请注意以下事项：1.操作人员在开机前;必须先检查管路及接头是否漏气;对所有连接管路;氧气表;乙炔表及减压阀进行全面的检查;确保无误后方可开机;点火切割..2.切割工作时;氧气压力不得大于1MP;乙炔或炳烷压力不得大于0.1MP3.高压氧不得与油脂等易燃物品接触;以防油脂被点燃4.工作时;请时刻注意切割火焰和钢板穿孔时的火花;以防飞溅到气路胶管上;电缆或数控系统上..5．设备使用的氧气表;乙炔表必需一年校验一次;确保安全生产..所有气路胶管在正常使用条件下;需一年更换一次;如使用条件恶劣;需提前更换气路胶管;以防老化漏气..6.操作人员在下班时;必须要关断全部电源和气源;并放净管路中的剩余气体;以延长管路的使用寿命..7.操作人员必须要严格按照安全操作规程执行..。
ADT-HC4300火焰/等离子切割机控制系统用 户 手 册操作基础篇深圳市众为兴数控技术有限公司地址:深圳市南山区马家龙 36 栋 5 楼 电话:0755-********（20 线） 邮编:518052 传真:0755-********ADT-HC4300 火焰/等离子切割机控制系统版权声明本手册的所有部分， 著作财产权归深圳市众为兴数控技术有限公司 （以 下简称众为兴）所有，未经众为兴许可，任何单位或个人不可任意仿制、 拷贝、撰抄或转译。
本手册无任何形式的担保、立场表达或其它暗示。
如 有本手册或其所提到的产品的信息，所引起的直接或间接的资料流出，利 益损失或事业终止，众为兴及其所属员工不承担任何责任。
除此以外，本 手册提到的产品及其资料仅供参考，内容如有更新，恕不另行通知。
版权所有，不得翻印。
深圳市众为兴数控技术有限公司1ADT-HC4300 火焰/等离子切割机控制系统版本升级说明项目号 XT20090101版本号 2.00修改日期 2009/06/25说明 第二版备注:版本号中三位数字含义如下:库主版本号库次版本号保留备注: 1、 深圳市众为兴数控技术有限公司已经对本手册进行了严格仔细的校勘和核对，但我们 不能保证本手册完全没有任何错误和疏落。
2、 深圳市众为兴数控技术有限公司致力于不断改进产品功能、提高服务质量，因此保留 对本手册中所描述的任何产品和软件程序以及本手册的内容进行更改而不预先另行通 知的权利。
2ADT-HC4300 火焰/等离子切割机控制系统目录第一章 概述.............................................................. 61. 功能简述 ..................................................................... 6 2. 系统特性 ..................................................................... 6 3. 应用环境 ..................................................................... 7第二章 系统操作及说明.................................................... 81. 自动 ......................................................................... 9 1.2 子菜单说明 ............................................................. 10 1.2.1 空行 ............................................................. 10 1.2.2 手动 ............................................................. 10 1.2.2.1 子菜单说明 .................................................. 11 1.2.2.1.1 点动 ..................................................... 11 1.2.2.1.2 断点 ..................................................... 12 1.2.2.1.3 清零 ..................................................... 12 1.2.2.1.4 回参 ..................................................... 12 1.2.2.1.5 X、Y 坐标设置 ............................................. 13 1.2.3 后退 ............................................................. 13 1.2.4 图形 ............................................................. 13 1.2.4.2 图形处理功能 ............................................... 14 1.2.4.2.1 转动 ................................................. 14 1.2.4.3.1 X、Y 镜像 ............................................. 15 1.2.4.3.2 旋转 .................................................. 15 1.2.4.3.3 校正 .................................................. 16 1.2.4.3.4 还原 .................................................. 19 1.2.4.2.2 选行 .................................................. 19 1.2.4.2.3 选点 .................................................. 20 1.2.4.2.4 尺寸 .................................................. 20 1.2.4.2.5 阵列 .................................................. 21 1.2.4.2.6 还原 .................................................. 21 1.2.5 回参 ............................................................. 22 1.2.6 断点 ............................................................. 22 1.3.1 基本操作.............................................................. 22 2. 图库 ........................................................................ 23 2.1 操作说明 ............................................................... 23 2.2 操作技巧 ............................................................... 25 3. 编辑 ........................................................................ 26 3.1 子菜单说明 ............................................................. 27 3.1.1 新建 ............................................................. 27 3.1.2 调入 ............................................................. 29 3.1.2.1 拷贝功能 .................................................... 30 3.1.2.2 删除 ........................................................ 31 3.1.3 U 盘.............................................................. 31 3.1.4 定义 ............................................................. 33 3.2 编辑加工文件 ........................................................... 343ADT-HC4300 火焰/等离子切割机控制系统4.5.6.7.3.2.1 子菜单说明 ....................................................... 35 3.2.1.1 图形 ....................................................... 35 3.2.1.2 检测 ....................................................... 35 3.2.1.3 保存 ....................................................... 36 3.2.1.4 增行 ....................................................... 37 3.2.1.5 删行 ....................................................... 37 3.3 基本操作 ............................................................... 37 参数 ........................................................................ 38 4.1 子菜单说明 ............................................................. 38 4.1.1 系统 ............................................................. 38 4.1.2 速度.............................................................. 39 4.1.2.1 速度设值 ................................................... 40 4.1.3 调整.............................................................. 40 4.1.3.1 调整设值 ................................................... 41 4.1.4 控制 ............................................................. 41 4.1.4.1 控制设置 ................................................... 42 4.1.5 精度 ............................................................. 44 4.1.5.1 脉冲当量设置 ............................................... 44 4.1.6 存储 ............................................................. 45 诊断 ........................................................................ 45 5.1 子菜单说明 ............................................................. 45 5.2 基本操作 ............................................................... 48 5.2.1 诊断 ............................................................. 48 5.2.2 定义 ............................................................. 48 升级 ........................................................................ 49 6.1 子菜单说明 ............................................................. 49 6.2 还原功能 ............................................................... 49 6.3 U 盘升级................................................................ 52 6.4 系统文件备份 ........................................................... 55 6.5 电脑升级 ............................................................... 58 6.6 烧录程序 ............................................................... 59 帮助系统 .................................................................... 60第三章 指令编程系统..................................................... 611. 编程符号说明 ............................................................... 61 2. 坐标解释 ................................................................... 62 2.1 相对坐标 ............................................................... 62 2.2 绝对坐标 ............................................................... 62 3. G 指令说明 .................................................................. 63 3.1.G92 参考点设置 .......................................................... 63 3.2. G21/G20 公英制设置 ..................................................... 63 3.3. G00 空移运动 .......................................................... 63 3.4. G01 直线切割 .......................................................... 63 3.5. G02/G03 圆弧切割 ....................................................... 64 3.6. G04 暂停 / 延时指令 ................................................... 64 3.7. G26,G27,G28 返回参考点 ................................................ 64 3.8. G22/G80 循环加工 ...................................................... 654ADT-HC4300 火焰/等离子切割机控制系统3.9. G81 工件记数 ........................................................... 65 4. 常用 M 指令 .................................................................. 65附录 1编辑加工图形示例 ................................................ 671．标准圆 ...................................................................... 68 2．正方形 ...................................................................... 69 3．三角形 ...................................................................... 70 4．梅花形 ...................................................................... 70 5. 四图形 ...................................................................... 71附录 2 附录 3G 指令速查表..................................................... 73 M 指令速查表..................................................... 745ADT-HC4300 火焰/等离子切割机控制系统第一章 概述1. 功能简述 HC4300 是深圳市众为兴数控技术有限公司针对中国国情开发生产的新一代高性能火 焰/等离子数控系统。
