浮球液位计UQDZ中文使用说明书(2012版A4)

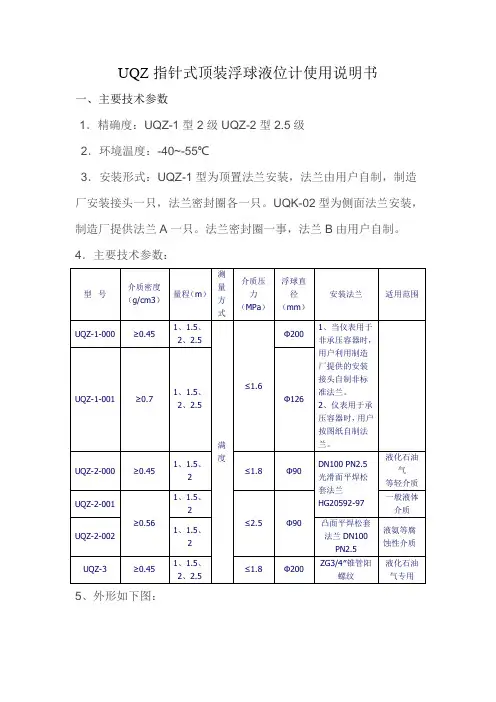

UQZ指针式顶装浮球液位计使用说明书一、主要技术参数1．精确度：UQZ-1型 2级 UQZ-2型 2.5级2．环境温度：-40~-55℃3．安装形式：UQZ-1型为顶置法兰安装，法兰由用户自制，制造厂安装接头一只，法兰密封圈各一只。

UQK-02型为侧面法兰安装，制造厂提供法兰A一只。

法兰密封圈一事，法兰B由用户自制。

4．主要技术参数：5、外形如下图：二、性能描述仪表出厂时，浮球用卡箍固定在密封管底部此时柱形磁钢在密封管顶部，与浮球脱离关系，用户在安装使用前应先拆去卡箍，将浮球缓缓推至密封管顶部，让浮球内磁球吸住密封管内的柱形磁钢，然后缓缓下移浮球，表头上指针跟着转动直至浮球到达密封管底部为止，以后在搬动仪表时注意不要让浮球在密封管上高速滑动或冲击，以免浮球和柱形磁钢脱开。

仪表用两根指针在表盘上指示液位值，长针指示厘米，其对就刻为每一小格一厘米，两者都是黑色的。

短针红色刻度线也是红色，指示米。

读数方式与时钟相仿。

仪表表头右下侧有一调零把手，通过转动表盘调零。

调零范围±5cm，松开前紧固螺钉轻轻拔动把手可以调零，调好后重新紧固螺钉。

仪表在使用时可在图板上的弧形环内涂颜色，以醒目的标注容器内不同充填区域，譬如V<10%涂黑色表示起始区：10%≤v≤80%涂绿色表示安全区，80%<>三、指针式顶装浮球液位计维护及注意事项1、仪表一般安装在量程的中点位置上。

2、UQZ-1、UQZ-2、UQZ-3系列浮球液位计应安装在其浮球上下运支时不受妨碍的位置上。

3、被测介质不应含用铁磁性杂质。

4、免浮球和柱形磁钢脱开。

5、的面扳指示为指针式，满度测量时指示数字为顺针方向排列，空度测量时指示数字为逆时针方向排列。

6、安装垂直度要符合要求，在介质存在流动时要避开急流安装，必要时可加强导杆固定或加装静止套。

7、为了防止运输时UQZ-1、UQZ-3型仪表的浮球的密封管上高速滑落或撞击，引起测量带脱出，故仪表在出厂前，用卡箍将浮球固定在密封管底部，磁钢在密封管顶部。

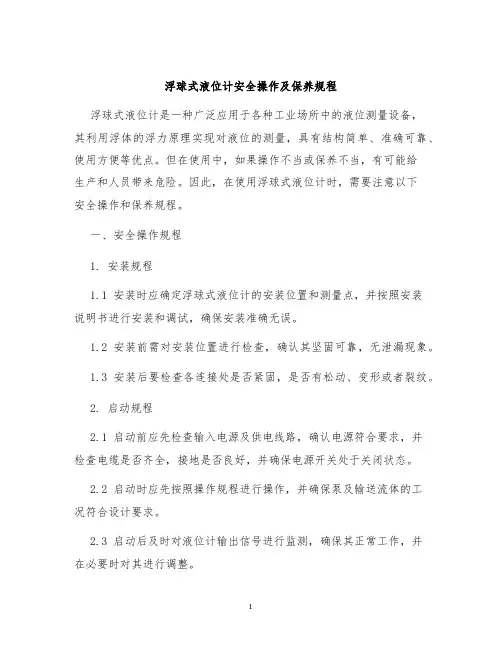

浮球式液位计安全操作及保养规程浮球式液位计是一种广泛应用于各种工业场所中的液位测量设备，其利用浮体的浮力原理实现对液位的测量，具有结构简单、准确可靠、使用方便等优点。

但在使用中，如果操作不当或保养不当，有可能给生产和人员带来危险。

因此，在使用浮球式液位计时，需要注意以下安全操作和保养规程。

一、安全操作规程1. 安装规程1.1 安装时应确定浮球式液位计的安装位置和测量点，并按照安装说明书进行安装和调试，确保安装准确无误。

1.2 安装前需对安装位置进行检查，确认其坚固可靠，无泄漏现象。

1.3 安装后要检查各连接处是否紧固，是否有松动、变形或者裂纹。

2. 启动规程2.1 启动前应先检查输入电源及供电线路，确认电源符合要求，并检查电缆是否齐全，接地是否良好，并确保电源开关处于关闭状态。

2.2 启动时应先按照操作规程进行操作，并确保泵及输送流体的工况符合设计要求。

2.3 启动后及时对液位计输出信号进行监测，确保其正常工作，并在必要时对其进行调整。

3. 使用规程3.1 浮球式液位计的使用应用于其正常工作范围内，不能超出其测量范围。

3.2 使用时应按照操作规程进行操作，不得私自更改任何参数。

3.3 在使用外界喷淋水将浮球式液位计冷却前，应先关闭开关，切断它与电源之间的连接。

4. 停止规程4.1 停止运行前应先切断其与电源的连接，使电气系统处于关闭状态。

4.2 在开动之前应先等待信号输出至停止状态。

4.3 停止运行后应及时对设备进行检查和清洗，排除任何残留物。

二、保养规程1. 定期检查1.1 每周进行一次外观检查，如发现外观有明显裂缝或变形等异常状况，应及时更换。

1.2 每月进行一次信号输出测试，确保其正常工作，并在必要时进行调整。

1.3 每半年对设备进行一次维护保养，对浮球和传感器进行清洗和保养，并更换油封和密封圈等易损部件。

2. 日常维护2.1 注意防水防尘，确保设备在正常限制范围内运行。

2.2 定期清洗玻璃及阀门，确保设备输出信号正常。

浮球液位计说明书篇一：JPF系列小型浮球液位开关说明书浮球液位开关说明书一、产品简介JPF系列浮球液位控制器是一种安全可靠、使用方便、结构简单的液位控制器，它比一般机械开关体积小、速度快、工作寿命长、与电子开关相比，它又有抗负载冲击能力强的特点，其在造船、造纸、印刷、发电机设备、石油化工、食品工业、水处理、电工、燃料工业、油压机械等方面都得到了广泛的应用。

二、工作原理在密封的不锈钢管(非导磁性)外穿过一个或多个环形磁铁的浮球,在安装一个或多个干簧管到管内,液位上下升降的同时会带动浮球一起移动,当浮球的磁铁到达管内干簧的同一水平位置时密封管内的干簧管产生吸合或断开的动作,并输出开关信号。

三、技术参数1. 触点容量：50W2. 开关电流：0.5A3. 开关电压：220V AC/24VDC4. 绝缘阻抗：＞100MΩ5. 工作寿命：100万次6. 工作压力：1.0～3.0MP（常压1.0MPA）7. 工作温度:SUS:－10～200℃PP:-10～80℃（常温80-120℃）8. 介质比重：＞0.55-1.09. 产品材质: SUS304/SUS316/PP/PE/PTFE四、小型浮球液位开关安装示意图注意事项：a、长度可由用户自定。

b、控制点可以做一点或二点。

c、控制点可以为N.O.或N.C.五、小型浮球液位开关接线图张家港市建胜测控仪表有限公司联系人：何建平电话0512-5537910913776266608篇二：UQZ-2指针浮球液位计说明书型浮球液位计产品说明书UQZ-2一、用途UQZ-2型浮球液位计是用于直接指示各种敞开或承压容器内液位高度的指示仪表。

仪表与工业设备上常用的玻璃管液面计相比较，它不怕破裂，示数更为清晰，尤其适宜于对玻璃管壁有粘滞作用的油污类液体介质或者有毒有害的介质的直接指示。

仪表具有不怕振动的优点，故可以安装在流动性的容器上，如槽车和液化气槽车。

该仪表不适用于对黄铜、铝、不锈钢等材质有较强腐蚀作用的介质。

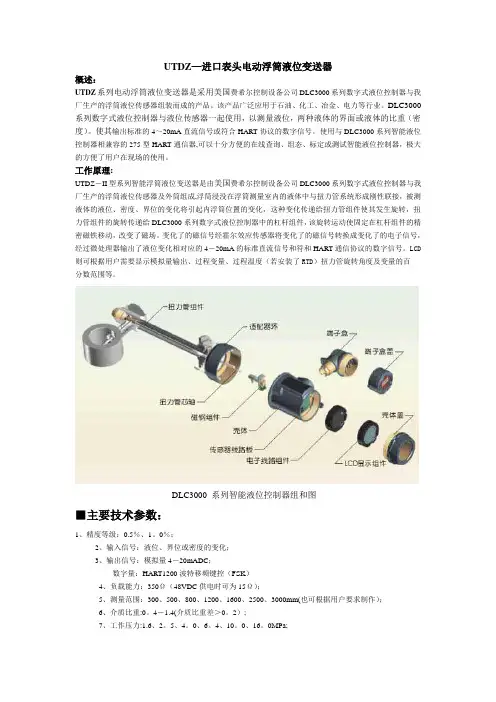

UTDZ—进口表头电动浮筒液位变送器概述：UTDZ系列电动浮筒液位变送器是采用美国费希尔控制设备公司DLC3000系列数字式液位控制器与我厂生产的浮筒液位传感器组装而成的产品。

该产品广泛应用于石油、化工、冶金、电力等行业。

DLC3000系列数字式液位控制器与液位传感器一起使用，以测量液位，两种液体的界面或液体的比重（密度）。

使其输出标准的4～20mA直流信号或符合HART协议的数字信号。

使用与DLC3000系列智能液位控制器相兼容的275型HART通信器,可以十分方便的在线查询、组态、标定或测试智能液位控制器，极大的方便了用户在现场的使用。

工作原理:UTDZ－II型系列智能浮筒液位变送器是由美国费希尔控制设备公司DLC3000系列数字式液位控制器与我厂生产的浮筒液位传感器及外筒组成,浮筒浸没在浮筒测量室内的液体中与扭力管系统形成刚性联接，被测液体的液位、密度、界位的变化将引起内浮筒位置的变化，这种变化传递给扭力管组件使其发生旋转，扭力管组件的旋转传递给DLC3000系列数字式液位控制器中的杠杆组件，该旋转运动使固定在杠杆组件的精密磁铁移动，改变了磁场。

变化了的磁信号经霍尔效应传感器将变化了的磁信号转换成变化了的电子信号，经过微处理器输出了液位变化相对应的4－20mA的标准直流信号和符和HART通信协议的数字信号。

LCD 则可根据用户需要显示模拟量输出、过程变量、过程温度（若安装了RTD）扭力管旋转角度及变量的百分数范围等。

DLC3000 系列智能液位控制器组和图■主要技术参数：1、精度等级：0.5％、1。

0％；2、输入信号：液位、界位或密度的变化；3、输出信号：模拟量4－20mADC；数字量：HART1200波特移频键控（FSK）4、负载能力：350Ω（48VDC供电时可为15Ω）；5、测量范围：300、500、800、1200、1600、2500、3000mm(也可根据用户要求制作）；6、介质比重:0。

UQD |UQD.ZBALL FLOAT LEVEL TRANSMITTER UQD型浮球液位变送器UQD.Z使用说明书UQD.Z-DT-JS-1015-2020(A)前言感谢您选择丹东通博电器（集团）有限公司的产品。

本使用说明书给您提供有关安装、连接和调试以及针对维护、故障排除和贮存方面的重要信息。

请在安装调试前仔细阅读并将它作为产品的组成部分保存在仪表的近旁，供随时翻阅。

并可通过输入版本号下载本说明书。

如未遵照本说明书进行操作，则本仪表所提供的防护可能会被破坏。

商标、版权和限制说明通博、通博电器、通博泵业、DDTOP、均为公司的注册商标。

本仪表的性能规格自发布之日起生效，如有更改，恕不另行通知。

丹东通博电器（集团）有限公司有权在任何时候对本说明书所述的产品进行修改，恕不另行通知。

质保丹东通博电器（集团）有限公司保证所有刮板流量计自出厂之日起，一年之内无材料和制造工艺方面的缺陷。

在质保期内，如产品出现质量问题而返回，提出的索赔要求经制造厂检验后确定属于质保范围内，则丹东通博电器（集团）有限公司负责免费为买方（或业主）维修或更换。

丹东通博电器（集团）有限公司对因设备使用不当，劳动力索赔、直接或后续损伤以及安装和使用设备所引起的费用概不负责。

除了关于丹东通博电器（集团）有限公司某些产品的特殊书面保修证明，丹东通博电器（集团）有限公司不提供任何明示或暗示的质量保证。

质量丹东通博电器（集团）有限公司通过了ISO9001质量体系认证，产品生产的全过程均严格依照质量体系的规定范围执行，对产品和服务质量提供最强有力的保证。

目录1安全提示 (4)1.1爆炸可能会导致死亡或严重伤害。

(4)1.2过程泄漏可能导致严重伤害或死亡。

(4)1.3不遵守安全安装准则可能导致死亡或严重受伤。

(4)2产品说明 (4)2.1 产品主要结构 (4)2.2 工作原理 (6)2.3包装 (6)2.4吊装运输时 (6)2.5仓储 (6)3技术特性 (6)3.1主要性能 (6)3.2主要参数 (6)4外形尺寸示意图 (6)5开箱及检查 (8)5.1开箱验货注意事项 (8)5.2检查内容 (9)6安装 (9)6.1安装工具 (9)6.2安装技术要求 (9)6.3安装操作过程 (10)7调试 (12)7.1电器接线 (12)7.2校准操作过程 (12)8注意事项 (16)9故障分析与排除 (17)10拆卸 (17)10.1警告 (17)10.2 废物清除 (17)11 产品认证 (17)1安全提示出于安全的原因，明确禁止擅自改装或改变产品，维修或替换只允许使用由制造商指定的配件。

UQD.A型电动浮球液位变送器使用说明书辽制 No.06000138号概述UQD.A型电动浮球液位变送器属电动Ⅲ型仪表，根据不同的结构特点分为UQD.A-90小转角型、UQD.A-91大转角型、UQD.A-92外浮球型三种规格，三种规格的电器性能和防爆级别均相同。

可广泛适用于粘稠、脏污、易燃易爆及腐蚀性介质以及其它介质液位的测量及液位信号的变送，是石油、化工、冶金、电力及轻工等工业部门生产过程控制中用于液位测量的理想仪表。

它不仅在现场直观地显示出液位的变化，并可同时发出4～20mA DC 标准信号远传至仪表控制室，达到远距离监控的目的。

原理与结构UQD.A电动浮球液位变送器主要由测量传感机构和电动变送器两大部分组成。

测量传感元件为圆球型浮球。

而变送器则采用平衡杆和平衡锤与浮球构成的力矩平衡机构，因此浮球可以自由地随液位的变化而升降。

当液位改变时，浮球的位置发生相应的变化，带动主轴转动，主轴与表头（发讯器）角位移传感器输出轴相连接，角位移传感器将浮球随液位的变化转换成相应的电信号，再由表头内部的电路将此信号转换为与液面变化成正比的标准电流信号。

UQD.A-90型小转角电动浮球液位变送器z结构特点：构造简单，安装方便，尤其适合于长球杆小量程的工况环境。

结构及安装尺寸见图1。

z主要技术参数：输 出 信 号：4～20mA DC负 载 电 阻：≤750Ω供 电 电 压：24V DC工 作 温 度：-40℃～225℃ （无散热片）225℃～450 ℃（带散热片）环 境 温 度：-40℃～80℃浮 球 直 径：Φ230mm公 称 压 力：4.0MPa或6.3MPa相 对 湿 度：≤95％仪 表 精 度：1.5级电源引入装置：M20×1.5（内螺纹）防护等级:IP65变送器法兰：1材质：ZG230～450或ZG304规格：DN250；PN4.0MPa或PN6.3MPa标准：JB/T82.2-94凸面法兰接 液 材 质：304浮球最大运行角：≤35°（运行角≥8°时4～20mA可调）安 全 栅：见附表2防爆标志及型号：见附表1图1 UQD.A—90型小转角电动浮球液位变送器结构及安装尺寸UQD.A-91型大转角电动浮球液位变送器（专利号： ZL96225811.3）z结构特点针对有效直径小的容器无法采用加长球杆来提高量程的问题，本公司研制生产的UQD.A-91型大转角电动浮球液位变送器，最大转角可达80°，有效解决了采用短球杆实现大量程的难题。

液位计说明书
一、产品概述
液位计是一种用于测量液体液位的仪器。

它可以通过不同的原理和技术，实现对液体液位的精确测量，广泛应用于化工、石油、食品、医药等领域。

二、产品特点
1. 高精度测量：液位计采用先进的测量技术，能够实现对液体液位的精确测量，提高测量的准确性和可靠性。

2. 多种测量方式：液位计有多种测量方式，如超声波测量、浮球测量、电容测量等，可以根据不同的应用场景和需求进行选择。

3. 安装简便：液位计安装简便，一般只需按照厂家提供的指南进行操作即可。

4. 易于维护：液位计结构简单，维护方便，可以减少用户的维护成本。

三、使用方法
1. 安装：在安装液位计时，需确保已经了解液体的物理性质、工作压力和温度等信息，并根据要求选择合适的型号和规格。

安装过程中，应遵循厂家提供的指南，确保液位计正确安装。

2. 调试：安装完成后，应对液位计进行调试，确保其正常工作。

3. 使用：使用过程中，应定期检查液位计的工作状态，确保其准确测量液位。

如发现异常，应及时联系厂家进行维修。

四、注意事项
1. 在使用过程中，应注意液位计的防护等级，避免外界因素对测量结果的影响。

2. 在安装和使用过程中，应遵循厂家的安全规范，确保人员和设备的安全。

3. 如发现故障或问题，应及时联系厂家进行维修或更换。

五、售后服务
1. 厂家提供一年的质保期，质保期内如发现质量问题，可免费维修或更换。

2. 在质保期外，厂家提供有偿维修服务，根据实际情况收取相应的费用。

3. 厂家提供技术咨询和售后服务热线，为用户提供及时的技术支持和解决方案。

浮球液位计说明书篇一：浮球液位计说明书USX型磁浮球液位计一、概述浮球液位计由浮球、插杆等组成。

浮球液位计通过连接法兰安装于容器顶上，浮球根据排开液体体积相等等原理浮于液面，当容器的液位变化时浮球也随着上下移动，由于磁性作用，浮球液位计的干簧受磁性吸合，把液面位置变化成电信号，通过显示仪表用数字显示液体的实际位置，浮球液位计从而达到液面的远距离检测和控制。

浮球液位计具有结构简单，调试方便，可靠性好，精度高等特点，浮球液位计可广泛适用于高温、高压、粘稠、脏污介质、沥青、含腊等油品以及易燃、易爆、腐蚀性等介质的液位（界位）的连续测量。

浮球液位计可用于石油、化工原料储存、工业流程、生化、医药、食品饮料、罐区管理和加油站地下库存等各种液罐的液位工业计量和控制。

浮球液位计也适用于大坝水位，水库水位监测与污水处理等等二、产品技术参数：测量范围：0～3500mm 供电电压：12～36V DC输出信号：两线制4~20mA.DC或叠加数字信号，由用户选择开方或线性输出；负载电阻：250Ω测量精度：±2.5%F.S 环境温度：-40～80℃工作温度：-20～120℃公称压力：≤2.5MPa法兰标准：A：JB/T82.1-94（平面法兰）DN100 PN1.6 球φ90 B：JB/T82.1-94（平面法兰）DN80 PN0.6 球φ7633介质密度：≥0.65g/cm 介质粘度：≤0.015Pa.s 接液材质：不锈钢304 防爆等级：EX iaⅡCT 5三、接线图四、选型型号示例：插入深度2200mm，测量范围0-20XXmm，地下型（内置传感器上装式），配现场数显仪表（一次表），配套XM型智能数显仪可提供对外控制（触点常开动闭），普通型产品。

标记为：USX2-2200/20XXPAKb五、浮球液位计校验与试验：a. 下限（即零点）调试：浮球处于最低位置时（即零点），调下限旋钮，使数显表显示4mA。

b.上限（即满度）调试：将浮球移至最高位置或设定位置时（即满度），调上限旋钮，使数显表显示输出20mA。

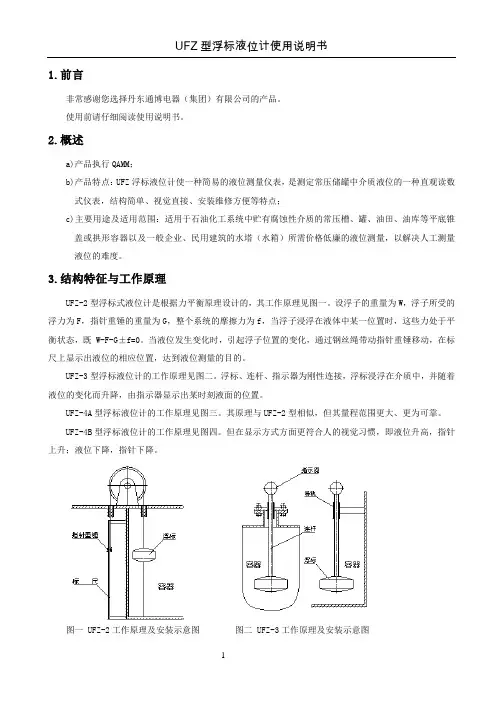

1.前言非常感谢您选择丹东通博电器（集团）有限公司的产品。

使用前请仔细阅读使用说明书。

2.概述a)产品执行QAMM；b)产品特点：UFZ浮标液位计使一种简易的液位测量仪表，是测定常压储罐中介质液位的一种直观读数式仪表，结构简单、视觉直接、安装维修方便等特点；c)主要用途及适用范围：适用于石油化工系统中贮有腐蚀性介质的常压槽、罐、油田、油库等平底锥盖或拱形容器以及一般企业、民用建筑的水塔（水箱）所需价格低廉的液位测量，以解决人工测量液位的难度。

3.结构特征与工作原理UFZ-2型浮标式液位计是根据力平衡原理设计的，其工作原理见图一。

设浮子的重量为W，浮子所受的浮力为F，指针重锤的重量为G，整个系统的摩擦力为f，当浮子浸浮在液体中某一位置时，这些力处于平衡状态，既 W-F-G±f=0。

当液位发生变化时，引起浮子位置的变化，通过钢丝绳带动指针重锤移动，在标尺上显示出液位的相应位置，达到液位测量的目的。

UFZ-3型浮标液位计的工作原理见图二。

浮标、连杆、指示器为刚性连接，浮标浸浮在介质中，并随着液位的变化而升降，由指示器显示出某时刻液面的位置。

UFZ-4A型浮标液位计的工作原理见图三。

其原理与UFZ-2型相似，但其量程范围更大、更为可靠。

UFZ-4B型浮标液位计的工作原理见图四。

但在显示方式方面更符合人的视觉习惯，即液位升高，指针上升；液位下降，指针下降。

图一 UFZ-2工作原理及安装示意图图二 UFZ-3工作原理及安装示意图图三 UFZ-4A工作原理及安装示意图图四 UFZ-4B工作原理及安装示意图4.主要规格及技术参数a)选型表1.40g/cm，浮标液位计。

选型举例：UFZ-4A-6000-1.40为4A新型，量程6000mm，介质密度5.安装、调试a)安装前请仔细阅读使用说明书，仔细审看安装示意图。

b)根据罐的现场要求确定标尺的观察方向、罐顶的开口位置、底部机构的焊接位置。

c)根据标尺的位置焊接标尺的固定支架，固定支架应处于一条垂直线上，垂直度偏差≤2°。

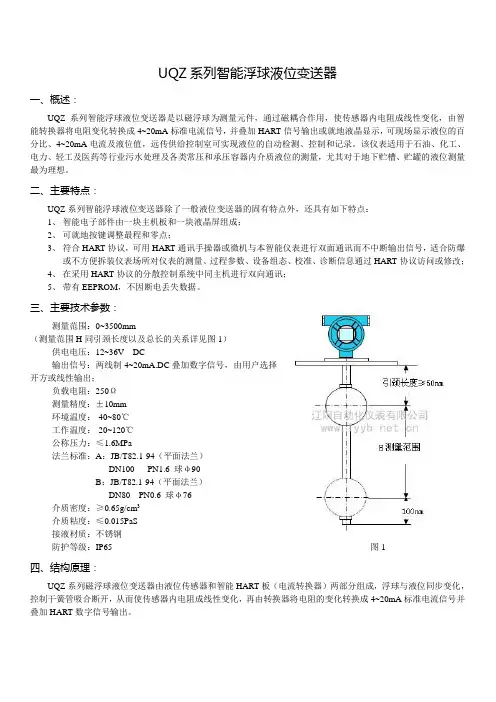

UQZ系列智能浮球液位变送器一、概述：UQZ系列智能浮球液位变送器是以磁浮球为测量元件，通过磁耦合作用，使传感器内电阻成线性变化，由智能转换器将电阻变化转换成4~20mA标准电流信号，并叠加HART信号输出或就地液晶显示，可现场显示液位的百分比、4~20mA电流及液位值，远传供给控制室可实现液位的自动检测、控制和记录。

该仪表适用于石油、化工、电力、轻工及医药等行业污水处理及各类常压和承压容器内介质液位的测量，尤其对于地下贮槽、贮罐的液位测量最为理想。

二、主要特点：UQZ系列智能浮球液位变送器除了一般液位变送器的固有特点外，还具有如下特点：1、智能电子部件由一块主机板和一块液晶屏组成；2、可就地按键调整最程和零点；3、符合HART协议，可用HART通讯手操器或微机与本智能仪表进行双面通讯而不中断输出信号，适合防爆或不方便拆装仪表场所对仪表的测量、过程参数、设备组态、校准、诊断信息通过HART协议访问或修改；4、在采用HART协议的分散控制系统中同主机进行双向通讯；5、带有EEPROM，不因断电丢失数据。

三、主要技术参数：测量范围：0~3500mm（测量范围H同引颈长度以及总长的关系详见图1）供电电压：12~36V DC输出信号：两线制4~20mA.DC叠加数字信号，由用户选择开方或线性输出；负载电阻：250Ω测量精度：±10mm环境温度：-40~80℃工作温度：-20~120℃公称压力：≤1.6MPa法兰标准：A：JB/T82.1-94（平面法兰）DN100 PN1.6 球φ90B：JB/T82.1-94（平面法兰）DN80 PN0.6 球φ76介质密度：≥0.65g/cm3介质粘度：≤0.015PaS接液材质：不锈钢防护等级：IP65图1四、结构原理：UQZ系列磁浮球液位变送器由液位传感器和智能HART板（电流转换器）两部分组成，浮球与液位同步变化，控制干簧管吸合断开，从而使传感器内电阻成线性变化，再由转换器将电阻的变化转换成4~20mA标准电流信号并叠加HART数字信号输出。

日常维护1、定期清除浮球管及浮球上的污垢（周期视水质而定）。

2、检查环扣上的螺钉是否有松动。

开箱及检查1、包装应完好无损。

2、开箱时若发现本产品有损坏或部件脱落松动，请及时通知本公司。

3、装箱内容：a)产品1台b)使用说明书1份c)产品合格证使用重点注意事项1、浮球开关所接电路电压必须小于磁簧开关最高电压，电流必须小于其最大工作电流:对于 10W/125V AC 交流电压＜125V AC I＜1A50W/240V AC/200V DC 交流电压＜240V AC I＜1A直流电压＜200V DC I＜1A2、浮球开关连接在电路中，其起动电流必须小于1A。

3、浮球开关连接在电路中，其消耗功率最大为10W、20W、40W、50W，若电路的功率大于其额定功率，可能会导致磁簧烧毁。

4、浮球开关必须经过继电器然后再控制其它负载，也可以给PLC直接采集信号。

5、浮球开关应避开大的变频器及大功率的电动机和电容器。

6、浮球开关所控制位置出厂前已设定好，请不要随意移动环扣位置，环扣移动将可能导致浮球开关信号输出错误或无信号输出。

小型浮球液位开关使用说明书地址：陕西省宝鸡市英达路18号电话：************传真：************邮编：721006网址：制订日期：2019年01月23日 V2.0版基本参数1、温度：-10℃～120℃（SUS 、Max200℃订制）；-20℃～80℃（PP）；-20℃～120℃（PVDF、Nylon等）2、耐压：0.3MPa （PVDF）；0.4MPa（PP）；6.4 MPa（Max）3、接点容量：50W/250V AC或200V DC；10W/110V AC；40W/250V AC4、最大切换电流：0.5A5、最大工作电流：1A(50W或40W)；0.5A(10W)6、最大开关电压：125V AC；240V AC或200V DC7、动作次数：106次以上注：温度超过80℃及压力超过0.5MPa时需订做。

1前言非常感谢您选择丹东通博电器（集团）有限公司的产品。

UQZ型磁浮球液位变送器已通过国家防爆认证，认证标志：本安型ExiaⅡCT4～T6隔爆型ExdⅡCT4～T6 使用前请仔细阅读使用说明书，特别是与防爆相关的环境温度等各项要求。

2概述a) 产品执行标准代号：Q/AMM001-2007b) 产品特点：UQZ型磁浮球液位变送器是以磁浮球为测量元件，通过磁耦合作用，使传感器内电阻成线性变化，再由转换器将这个电阻变化转化成4～20mA标准电流信号输出。

该电流信号可与电动Ⅲ型仪表连接，实现液位的自动检测、远传及控制。

该仪表根据安装方式的不同可分为顶装式和侧装式。

c) 主要用途及适用范围：适用于石油、化工、电力、轻工及医药等行业污水处理及各类常压和承压容器内介质液位的测量，尤其对于地下贮槽、贮罐的液位测量最为理想。

3.1 结构及其工作原理、工作特性UQZ型磁浮球液位变送器由液位传感器和电流转换器两部分组成，浮球与液位同步变化，控制干簧管吸合或断开，从而使传感器内电阻成线性变化，再由转换器将这个阻值的变化转换成4～20mA标准电流信号输出（见图）4主要规格及技术参数浮球液位变送器。

4.2主要参数表量 程：0～6000mm法兰标准：HG/T20592-2009、HG/T20615-2009 或接用户要求 公称压力：2.5MPa 供电电压：DC 24V 输出信号：DC 4～20mA 负载特性：见负载特性图 测量精度：±10mm环境温度：-40℃～+80℃ 工作温度：-20℃～+120℃公称通径：顶装DN150、DN100，侧装DN50介质密度：≥0.65g/cm 3介质粘度：≤1.25ST接液材质：304、316L 或按用户要求电源引入口：M20×1.5（内螺纹）或按用户要求防爆型式：隔爆型Exd ⅡCT 4～T 6、本安型Exia ⅡCT 4～T 6 防护等级：IP65 4.3外形结构尺寸UQZ-01型顶装式磁浮球液位变送器 UQZ-02型侧装式磁浮球液位变送器负载特性图5安装、调试5.1安装方法仪表的安装较简单，只须在保证浮球能顺利在导向管上、下滑动的条件下将仪表竖直的安装于贮槽或贮罐的接口法兰上即可。

UQD.Z型智能浮球液位变送器使 用 说 明 书 辽制06000138号★ 概 述UQD.Z型智能浮球液位变送器是我公司研制开发的智能型仪表之一，是模拟、数字与微处理器相结合的产品。

是将模拟电压信号转换成4～20mA两线制电流输出信号，且加载HART协议通讯的智能变送器。

由于采用了HART总线技术，具有高精度，低漂移，抗干扰能力强等特点。

并可以实现对仪表的远程组态、监测、维护、及校准等功能。

可构成生产过程测量、监督管理系统。

机械测量结构分为普通型、大转角型（专利号:ZL96225811.3）、外浮球型。

变送器具有现代流行壳体设计，造型美观且各工作腔室隔离等特点。

★ 主要性能及技术指标1.性能：. 设置各种变量：现场磁开关、手持器和调试软件来设置。

. 液晶显示：显示有关变量信息。

. 读过程变量： 两线制4～20mA电流输出加载HART协议通讯。

. 读取和诊断信息：超出量程报警各种故障诊断且具有防震防磁干扰强等特点。

. 具有零点、满度校准及零点和量程迁移功能。

. 防护等级：IP65。

2.技术指标. 工作电压：24VDC. 引入口为：M20X1.5. 负载电阻：≤600Ω. 浮球直径：φ230mm. 变送器法兰：材质:ZG230～450或ZG304规格: JB/T82.2-94 DN250；PN4.0或PN6.3MPa 凸面. 精度：1.5% FS. 工作温度：-40℃～225℃(无散热片)；225℃～450℃(带散热片). 阻尼时间选择：0～32秒3.防爆形式、防爆标志、防爆证号。

防爆形式 防爆标志 防爆证号本质安全型 ExibⅡCT4GYB02165隔爆型 Ex dⅡCT4GYB0216414.测量范围测量内容 量程普通型 400～1200mm大转角型 450～1600mm★ 电原理框图★机械传动示意图高液位时平衡锤低液位时球杆表头浮球当液位在低液位状态时，浮球处于下限，通过球杆带动角位移传感器旋转，放大器检测并变换输出4mA。

磁性浮球液位计操作使用注意事项浮球液位计是以磁浮球为测量元件,通过磁耦合作用,使传感器内电阻成线性变化,由智能转换器将电阻变化转换成4～20mA标准电流信号,并叠加HART信号输出或就地液显示,可现场显示液位的百分比、4～20mA电流及液位值,远传供应掌控室可实现液位的自动检测、掌控和记录，适用于石油、化工、电力、轻工及医药等行业污水处理及各类常压和承压容器内介质液位的测量,尤其对于地下贮槽、贮罐的液位测量比较理想。

另外，浮球液位计由浮球、插杆等构成,通过连接法兰安装于容器顶上,浮球依据排开液体体积相等等原理浮于液面,当容器的液位变化时浮球也随着上下移动,由于磁性作用,浮球液位计的干簧受磁性吸合,把液面位置变化成电信号,通过显示仪表用数字显示液体的实际位置,浮球液位计从而达到液面的远距离检测和掌控。

在实在操作使用中需要注意以下4个要点。

一、磁性浮球液位计正确使用方法：1、使用前首先检查液位计是否在检定周期内,否则,应进行校验,不合格适时更换。

2、传感器应水平安装,下入长度应符合技术要求。

3、传感器与防爆接线盒之间要连接紧固、严密,不得漏进雨水。

4、接线要按使用说明书进行,不能短接或接错。

5、浮球液位计要工作在设定观量范围内,不得超量程工作。

二、磁性浮球液位计正确维护方法：1、传感器在运行6个月至1年后,应进行外观检查和常规校验。

2、定期检查传感器是否受外力发生弯曲变形,以免造成卡球故障。

3、定期检查传感器磁性感应开关元件是否老化失灵,每月不少于1次。

4、传感器检定周期为1年。

5、检查浮球液位计保护套管不得有渗漏水现象。

三、检修程序检修时，在浮球液位计离线前，应由工艺车间确认容器内无介质且进行置换隔离，降温降压，对具有接触介质的浮球球体、球杆等内部器件，在解体前用水或蒸汽对工艺介质浸渍部件清洗干净，办理安全检修票和订立检修方案，经生产装置相关人员确认可离线检修；检修的一般程序打标记—（下线）—清洗—解体—零部件检查—检修更换处理—回装—校验与试验—（上线）—密封检查—回路联试—开车保运；打标记：为保证浮球液位计离线检修后能正确复位，应重视打标记程序，其手段可用与浮球液位计不同颜色的油漆画出，应能清楚地标明；磁浮球液位计的法兰与容器法兰的连接应注意垫片的正确安置。
