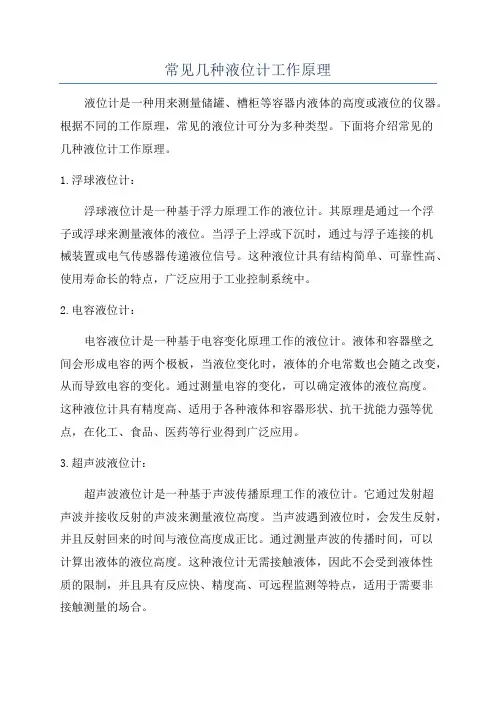

常见几种液位计工作原理液位计是一种用来测量储罐、槽柜等容器内液体的高度或液位的仪器。

根据不同的工作原理，常见的液位计可分为多种类型。

下面将介绍常见的几种液位计工作原理。

1.浮球液位计：浮球液位计是一种基于浮力原理工作的液位计。

其原理是通过一个浮子或浮球来测量液体的液位。

当浮子上浮或下沉时，通过与浮子连接的机械装置或电气传感器传递液位信号。

这种液位计具有结构简单、可靠性高、使用寿命长的特点，广泛应用于工业控制系统中。

2.电容液位计：电容液位计是一种基于电容变化原理工作的液位计。

液体和容器壁之间会形成电容的两个极板，当液位变化时，液体的介电常数也会随之改变，从而导致电容的变化。

通过测量电容的变化，可以确定液体的液位高度。

这种液位计具有精度高、适用于各种液体和容器形状、抗干扰能力强等优点，在化工、食品、医药等行业得到广泛应用。

3.超声波液位计：超声波液位计是一种基于声波传播原理工作的液位计。

它通过发射超声波并接收反射的声波来测量液位高度。

当声波遇到液位时，会发生反射，并且反射回来的时间与液位高度成正比。

通过测量声波的传播时间，可以计算出液体的液位高度。

这种液位计无需接触液体，因此不会受到液体性质的限制，并且具有反应快、精度高、可远程监测等特点，适用于需要非接触测量的场合。

4.差压液位计：差压液位计是一种基于液体静压力原理工作的液位计。

其原理是通过容器底部和液位高度之间的液体静压力差来测量液位高度。

差压液位计通常由液位变送器和差压变送器组成。

液位变送器将液位高度转换为液体静压力信号，而差压变送器将静压力信号转换为电信号输出。

这种液位计适用于各种压力、温度和物料的测量，但需要根据具体情况选择不同类型的液位变送器和差压变送器。

5.雷达液位计：雷达液位计是一种基于电磁波传播原理工作的液位计。

它通过发射微波或射频信号，并接收反射回来的信号来测量液位高度。

当信号遇到液位时，会发生反射，并且反射回来的时间与液位高度成正比。

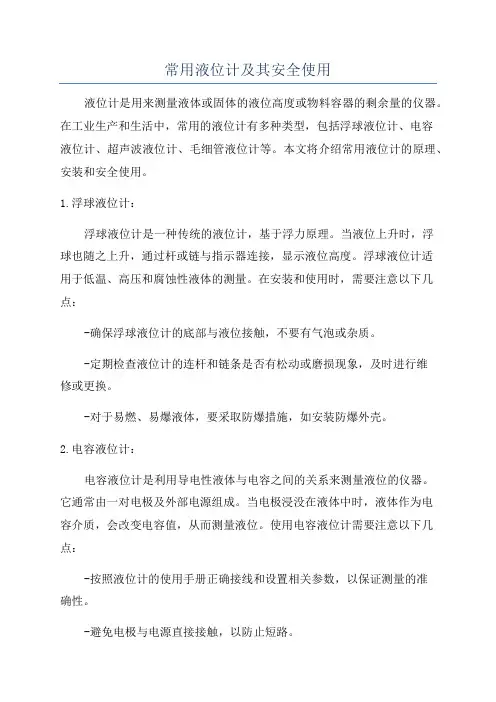

常用液位计及其安全使用液位计是用来测量液体或固体的液位高度或物料容器的剩余量的仪器。

在工业生产和生活中，常用的液位计有多种类型，包括浮球液位计、电容液位计、超声波液位计、毛细管液位计等。

本文将介绍常用液位计的原理、安装和安全使用。

1.浮球液位计：浮球液位计是一种传统的液位计，基于浮力原理。

当液位上升时，浮球也随之上升，通过杆或链与指示器连接，显示液位高度。

浮球液位计适用于低温、高压和腐蚀性液体的测量。

在安装和使用时，需要注意以下几点：-确保浮球液位计的底部与液位接触，不要有气泡或杂质。

-定期检查液位计的连杆和链条是否有松动或磨损现象，及时进行维修或更换。

-对于易燃、易爆液体，要采取防爆措施，如安装防爆外壳。

2.电容液位计：电容液位计是利用导电性液体与电容之间的关系来测量液位的仪器。

它通常由一对电极及外部电源组成。

当电极浸没在液体中时，液体作为电容介质，会改变电容值，从而测量液位。

使用电容液位计需要注意以下几点：-按照液位计的使用手册正确接线和设置相关参数，以保证测量的准确性。

-避免电极与电源直接接触，以防止短路。

-对于易燃、易爆液体，要采取防爆措施，如使用防爆型电极。

3.超声波液位计：超声波液位计是利用超声波在液体和固体之间传播的原理来测量液位的仪器。

它通常由发射器和接收器组成，发射器向液面发射超声波，接收器接收反射回来的波，通过计算出的时间差测量液位。

在使用超声波液位计时注意以下几点：-确保发射器和接收器的位置正确，不受干扰物影响，如管道、凸起物等。

-定期清洁液位计的超声波发射器和接收器，以保证测量的准确性。

-对于易燃、易爆液体，要采取防爆措施，如使用防爆型超声波液位计。

4.毛细管液位计：毛细管液位计是一种简单、经济的液位计，通过毛细管内液体的高度变化来反映整个容器的液位。

在使用毛细管液位计时需要注意以下几点：-毛细管液位计一般适用于一些小型容器或试验中的液位测量。

-使用时要仔细校准毛细管的刻度，并保持毛细管的清洁，以确保测量的准确性。

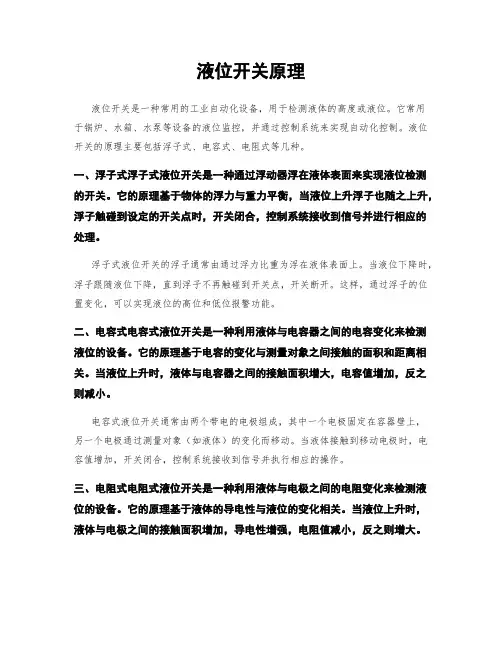

液位开关原理液位开关是一种常用的工业自动化设备，用于检测液体的高度或液位。

它常用于锅炉、水箱、水泵等设备的液位监控，并通过控制系统来实现自动化控制。

液位开关的原理主要包括浮子式、电容式、电阻式等几种。

一、浮子式浮子式液位开关是一种通过浮动器浮在液体表面来实现液位检测的开关。

它的原理基于物体的浮力与重力平衡，当液位上升浮子也随之上升，浮子触碰到设定的开关点时，开关闭合，控制系统接收到信号并进行相应的处理。

浮子式液位开关的浮子通常由通过浮力比重为浮在液体表面上。

当液位下降时，浮子跟随液位下降，直到浮子不再触碰到开关点，开关断开。

这样，通过浮子的位置变化，可以实现液位的高位和低位报警功能。

二、电容式电容式液位开关是一种利用液体与电容器之间的电容变化来检测液位的设备。

它的原理基于电容的变化与测量对象之间接触的面积和距离相关。

当液位上升时，液体与电容器之间的接触面积增大，电容值增加，反之则减小。

电容式液位开关通常由两个带电的电极组成，其中一个电极固定在容器壁上，另一个电极通过测量对象（如液体）的变化而移动。

当液体接触到移动电极时，电容值增加，开关闭合，控制系统接收到信号并执行相应的操作。

三、电阻式电阻式液位开关是一种利用液体与电极之间的电阻变化来检测液位的设备。

它的原理基于液体的导电性与液位的变化相关。

当液位上升时，液体与电极之间的接触面积增加，导电性增强，电阻值减小，反之则增大。

电阻式液位开关通常由两个电极组成，其中一个电极固定在容器壁上，另一个电极通过液体的变化而移动。

当液体接触到移动电极时，电阻值改变，开关闭合，控制系统接收到信号并执行相应的操作。

总结：液位开关的原理主要包括浮子式、电容式和电阻式等几种。

浮子式液位开关通过浮子的浮动实现液位检测，电容式液位开关通过液体与电容器之间的电容变化实现液位检测，电阻式液位开关通过液体与电极之间的电阻变化实现液位检测。

这些原理的液位开关广泛应用于工业自动化领域，提高了生产效率和安全性。

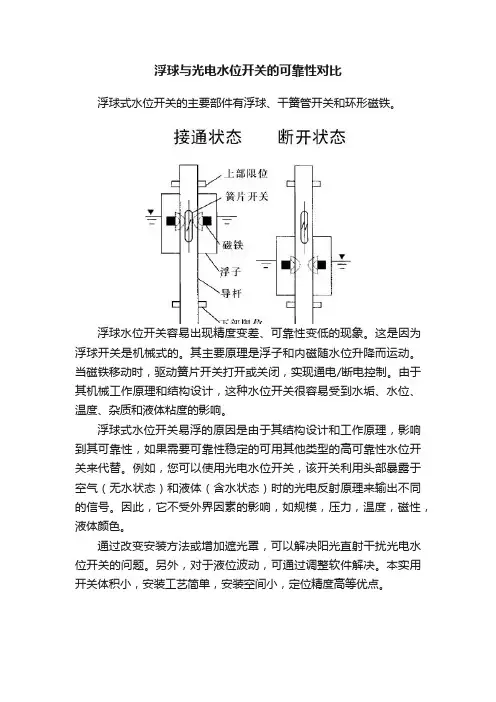

浮球与光电水位开关的可靠性对比
浮球式水位开关的主要部件有浮球、干簧管开关和环形磁铁。

浮球水位开关容易出现精度变差、可靠性变低的现象。

这是因为浮球开关是机械式的。

其主要原理是浮子和内磁随水位升降而运动。

当磁铁移动时，驱动簧片开关打开或关闭，实现通电/断电控制。

由于其机械工作原理和结构设计，这种水位开关很容易受到水垢、水位、温度、杂质和液体粘度的影响。

浮球式水位开关易浮的原因是由于其结构设计和工作原理，影响到其可靠性，如果需要可靠性稳定的可用其他类型的高可靠性水位开关来代替。

例如，您可以使用光电水位开关，该开关利用头部暴露于空气（无水状态）和液体（含水状态）时的光电反射原理来输出不同的信号。

因此，它不受外界因素的影响，如规模，压力，温度，磁性，液体颜色。

通过改变安装方法或增加遮光罩，可以解决阳光直射干扰光电水位开关的问题。

另外，对于液位波动，可通过调整软件解决。

本实用开关体积小，安装工艺简单，安装空间小，定位精度高等优点。

常见液位计的种类及应用液位计是工业自动化控制中常用的一种仪表，用于测量介质的液位高度。

根据原理和应用领域的不同，常见的液位计可以分为以下几类：1.浮球液位计浮球液位计是最常见的一种液位计。

它通过浮子的浮沉运动来实现对液位的测量。

当液位升高时，浮球上浮，而当液位降低时，浮球下沉。

通过传感器将浮球位置转换为电信号，从而确定液位高度。

浮球液位计结构简单，使用方便，并且适用于各种介质的液位测量，广泛应用于水处理、石油、化工、食品等行业。

2.压力式液位计压力式液位计通过测量液体静压力来确定液位高度。

它将测得的压力信号转化为相应的液位高度值。

压力式液位计的安装和维护相对复杂，适用于非腐蚀性液体的液位测量，例如锅炉水位、储罐液位等。

3.电容式液位计电容式液位计是指通过测量电容值的变化来确定液位高度的一种液位计。

它通过将电极安装在容器内外，当液位升高时，电容值会发生变化。

根据这种变化，可以确定液位高度。

电容式液位计适用于不同形状的容器及各种介质，并且具有高精度、稳定性好的特点。

它广泛应用于石油、化工、粮食等行业的液位测量。

4.超声波液位计超声波液位计是利用超声波的传输时间来测量液位高度的一种液位计。

它通过发射超声波脉冲，测量超声波从发射器到液面的传输时间。

根据波速和传输时间可以确定液位高度。

超声波液位计适用于各种介质，特别是矿泉水、酸碱液等浊度较高的介质。

它广泛应用于化工、环保、医药等行业。

5.雷达液位计雷达液位计是利用微波信号的反射和传播来测量液位高度的液位计。

它通过发射微波信号，接收被液面反射的信号，根据信号的传播时间和速度来确定液位高度。

雷达液位计适用于各种介质，特别是浓度大、腐蚀性强的介质。

它广泛应用于石油、化工、冶金等行业。

6.浮子液位计浮子液位计是一种直观实用的液位计，由浮子和指示器组成。

它通过浮子的浮沉运动来显示液位高度。

浮子液位计适用于水处理、化工、食品等行业。

这里只列举了部分常见的液位计种类及其应用领域，根据实际需求和介质特点，还可以选择其他类型的液位计进行液位测量。

液面检测方法
液面检测方法有很多种，以下是几种常见的液面检测方法：
1. 浮球式液位开关：通过浮球的浮沉来感知液体的变化，当液面达到一定高度时，浮球会上升到触发开关，从而进行液位检测。

2. 电容液位传感器：通过检测液体与电容传感器之间的电容变化来确定液面的位置，当电容发生改变时，传感器会输出相应的信号。

3. 压力式液位传感器：通过测量液体对传感器的压力来确定液面的位置，当液位上升或下降时，液体对传感器的压力也会相应变化。

4. 超声波液位传感器：通过发射超声波脉冲，并检测脉冲的回波时间来确定液面的位置，脉冲发射器和接收器通常集成在同一个传感器上。

5. 导电液位传感器：适用于导电性液体的检测，通过液体导电性与电极之间的接触情况，来判断液位的高低。

以上只是一些常见的液面检测方法，具体选择何种方法还需根据具体的应用场景和液体的性质来确定。

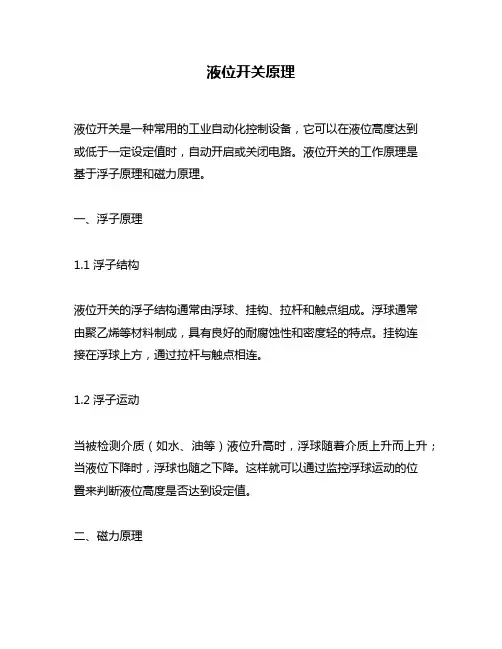

液位开关原理液位开关是一种常用的工业自动化控制设备，它可以在液位高度达到或低于一定设定值时，自动开启或关闭电路。

液位开关的工作原理是基于浮子原理和磁力原理。

一、浮子原理1.1 浮子结构液位开关的浮子结构通常由浮球、挂钩、拉杆和触点组成。

浮球通常由聚乙烯等材料制成，具有良好的耐腐蚀性和密度轻的特点。

挂钩连接在浮球上方，通过拉杆与触点相连。

1.2 浮子运动当被检测介质（如水、油等）液位升高时，浮球随着介质上升而上升；当液位下降时，浮球也随之下降。

这样就可以通过监控浮球运动的位置来判断液位高度是否达到设定值。

二、磁力原理2.1 磁性材料为了使液位开关能够感应到浮球位置变化并产生信号输出，需要将磁性材料安装在拉杆或触点上。

通常使用永磁体或电磁铁作为磁性材料。

2.2 磁场感应当浮球上升或下降时，拉杆或触点也会相应地移动。

当磁性材料靠近或远离感应器时，会产生磁场变化。

这种磁场变化可以通过电路来检测，并将信号输出给控制系统。

三、液位开关的工作原理液位开关的工作原理是基于浮子原理和磁力原理的综合作用。

当液位高度达到或低于设定值时，浮球会随着介质上升或下降，从而改变拉杆或触点与感应器之间的距离，产生磁场变化，并通过电路将信号输出给控制系统。

控制系统根据信号判断液位高度是否达到设定值，并做出相应的控制决策。

四、液位开关的分类4.1 浮球式液位开关浮球式液位开关是一种常用的液位检测设备，它采用浮子结构和磁力原理来实现液位检测。

该类型的液位开关结构简单、使用方便、可靠性高，在工业自动化控制中广泛应用。

4.2 阻挡式液位开关阻挡式液位开关是一种通过机械阻挡来实现液位检测的设备。

它采用机械结构，当被检测介质的液位达到或低于设定值时，机械部件会受到阻挡，从而产生信号输出。

该类型的液位开关结构简单、稳定性高，但不能适用于高温、高压等恶劣环境。

4.3 电容式液位开关电容式液位开关是一种通过介电常数变化来实现液位检测的设备。

它采用电容原理，当被检测介质的液位达到或低于设定值时，会改变电容器中的介质体积和介电常数，从而产生信号输出。

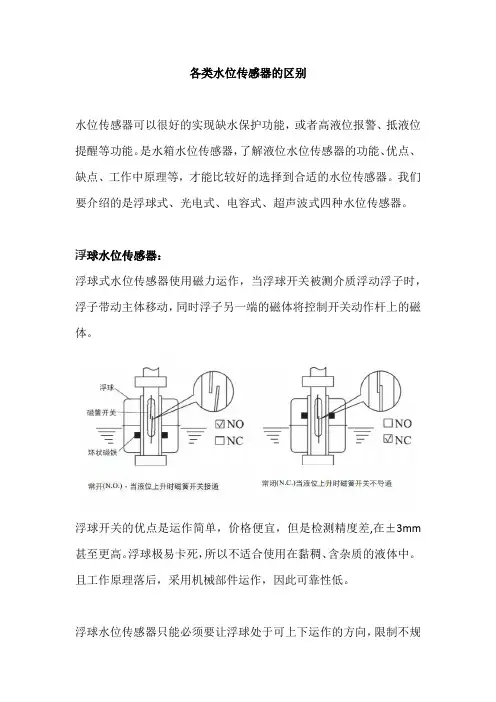

各类水位传感器的区别水位传感器可以很好的实现缺水保护功能，或者高液位报警、抵液位提醒等功能。

是水箱水位传感器，了解液位水位传感器的功能、优点、缺点、工作中原理等，才能比较好的选择到合适的水位传感器。

我们要介绍的是浮球式、光电式、电容式、超声波式四种水位传感器。

浮球水位传感器：浮球式水位传感器使用磁力运作，当浮球开关被测介质浮动浮子时，浮子带动主体移动，同时浮子另一端的磁体将控制开关动作杆上的磁体。

浮球开关的优点是运作简单，价格便宜，但是检测精度差,在±3mm 甚至更高。

浮球极易卡死，所以不适合使用在黏稠、含杂质的液体中。

且工作原理落后，采用机械部件运作，因此可靠性低。

浮球水位传感器只能必须要让浮球处于可上下运作的方向，限制不规则水箱等容器的产品需求。

光电式水位传感器：光电水位传感器内部包含一个近红外发光二极管和一个光敏接收器。

发光二极管所发出的光被导入传感器顶部的透镜。

当液体浸没光电水位传感器的透镜时，则光折射到液体中，从而使接收器收不到或只能接收到少量光线（图左）。

光电水位传感器通过感应这一工况变化，接收器可以驱动内部的电气开关，从而启动外部报警或控制电路。

如果没有液体，则发光二极管发出的光直接从透镜反射回接收器（图右）。

光电式水位传感器的优点是体积小，测量精度高、可靠性高、寿命长，安装工艺简单，更能节约人工成本。

可以多方位安装，上置、下置、侧置、斜向安装都可以。

光电式水位传感器在恶劣的环境中也可使用，比如含有杂质、有腐蚀性、高温的液体中都能使用，这是其一大优点具有耐高温、耐高压、耐强腐蚀，化学性质稳定，对被测介质影响小等特征。

光电式水位传感器缺点是不能使用在阳光直射下使用，需要采用更改安装方式或是添加遮光罩更方式解决。

超声波水位传感器：在测量中超声波脉冲由传感器（换能器）发出，声波经液体表面反射后被同一传感器接收或超声波接收器，通过压电晶体或磁致伸缩器件转换成电信号，并由声波的发射和接收之间的时间来计算传感器到被测液体表面的距离。

液面检测原理液面检测是一种常见的工业自动化应用，用于测量液体容器中液体的高度或液面位置。

液面检测原理基于不同的物理原理和工作原理，常见的液面检测方法包括浮子式液位开关、电容式液位开关、超声波液位传感器等。

本文将介绍这些常见的液面检测原理。

浮子式液位开关是一种基于浮力原理工作的液位检测装置。

它由浮子和开关组成。

当液体的液面高度改变时，浮子会随之上升或下降。

当液面上升到预设的高度时，浮子会触碰到开关，使开关闭合或断开，从而进行液位信号的检测。

浮子式液位开关适用于液位变化较大的场合，如水箱、油罐等。

电容式液位开关是一种基于电容原理工作的液位检测装置。

它由电容传感器和电子开关组成。

电容传感器将液体容器作为电容的一部分，当液面高度改变时，电容值也会随之改变。

电子开关通过检测电容值的变化来判断液位的高低。

电容式液位开关适用于需要高精度液位检测的场合，如化工、制药等。

超声波液位传感器是一种基于声波传播原理工作的液位检测装置。

它通过发射超声波并接收回波的方式来测量液体的液位高度。

超声波在空气和液体之间传播的速度不同，通过测量声波的传播时间来计算液面的高度。

超声波液位传感器适用于需要非接触式液位检测的场合，如蒸汽锅炉、化工槽等。

除了以上几种常见的液面检测原理，还有其他一些液面检测方法，如压力式液位传感器、光电式液位传感器等。

压力式液位传感器是通过测量液体对传感器的压力来判断液位的高低。

光电式液位传感器是通过光电原理来测量液面的位置，通常使用红外线或激光来实现。

液面检测在工业生产中起着重要的作用。

它可以及时监测液体的液位变化，保证生产过程的稳定性和安全性。

液面检测原理的选择应根据具体应用场景和要求来确定。

不同的液面检测原理具有不同的优缺点，需要根据实际情况进行选择。

液面检测原理是工业自动化中常见的一种应用。

浮子式液位开关、电容式液位开关、超声波液位传感器等是常见的液面检测装置。

液面检测原理的选择应根据具体应用场景来确定，以确保液位检测的准确性和可靠性。

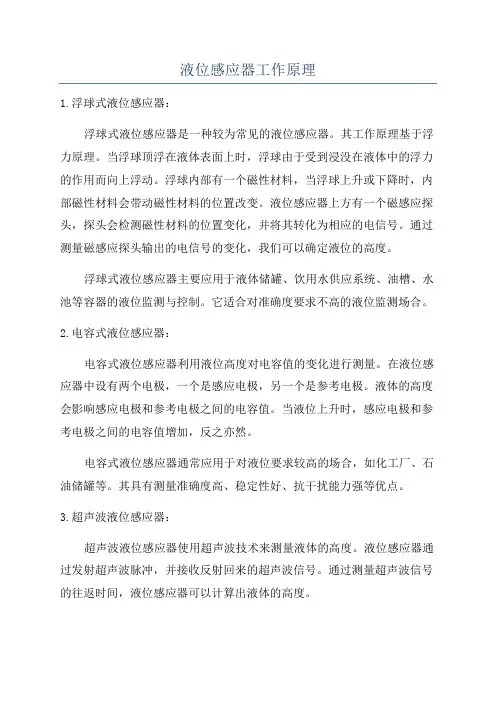

液位感应器工作原理1.浮球式液位感应器：浮球式液位感应器是一种较为常见的液位感应器。

其工作原理基于浮力原理。

当浮球顶浮在液体表面上时，浮球由于受到浸没在液体中的浮力的作用而向上浮动。

浮球内部有一个磁性材料，当浮球上升或下降时，内部磁性材料会带动磁性材料的位置改变。

液位感应器上方有一个磁感应探头，探头会检测磁性材料的位置变化，并将其转化为相应的电信号。

通过测量磁感应探头输出的电信号的变化，我们可以确定液位的高度。

浮球式液位感应器主要应用于液体储罐、饮用水供应系统、油槽、水池等容器的液位监测与控制。

它适合对准确度要求不高的液位监测场合。

2.电容式液位感应器：电容式液位感应器利用液位高度对电容值的变化进行测量。

在液位感应器中设有两个电极，一个是感应电极，另一个是参考电极。

液体的高度会影响感应电极和参考电极之间的电容值。

当液位上升时，感应电极和参考电极之间的电容值增加，反之亦然。

电容式液位感应器通常应用于对液位要求较高的场合，如化工厂、石油储罐等。

其具有测量准确度高、稳定性好、抗干扰能力强等优点。

3.超声波液位感应器：超声波液位感应器使用超声波技术来测量液体的高度。

液位感应器通过发射超声波脉冲，并接收反射回来的超声波信号。

通过测量超声波信号的往返时间，液位感应器可以计算出液体的高度。

超声波液位感应器适用于各种液体的液位监测，尤其适合对液体的颜色、透明度、密度、温度等要求不高的场合。

它具有非接触式测量、测量范围广、精度高等优点。

总结起来，液位感应器的工作原理可以基于浮力原理、电容效应或超声波技术。

不同的液位感应器适用于不同的液位监测场合，选择合适的液位感应器可以提高液位测量的准确性和稳定性。

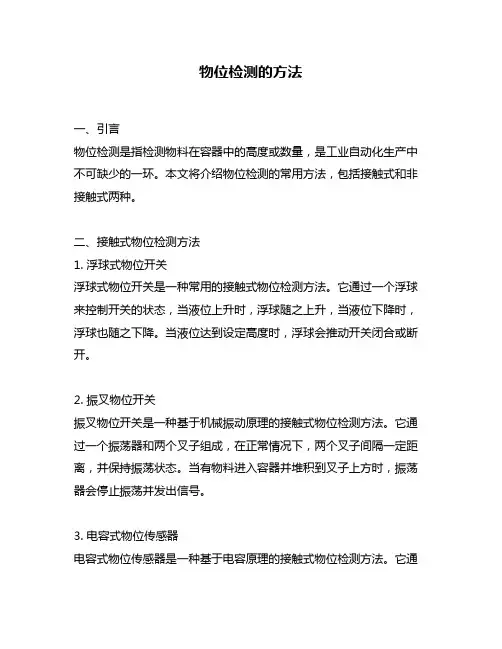

物位检测的方法一、引言物位检测是指检测物料在容器中的高度或数量，是工业自动化生产中不可缺少的一环。

本文将介绍物位检测的常用方法，包括接触式和非接触式两种。

二、接触式物位检测方法1. 浮球式物位开关浮球式物位开关是一种常用的接触式物位检测方法。

它通过一个浮球来控制开关的状态，当液位上升时，浮球随之上升，当液位下降时，浮球也随之下降。

当液位达到设定高度时，浮球会推动开关闭合或断开。

2. 振叉物位开关振叉物位开关是一种基于机械振动原理的接触式物位检测方法。

它通过一个振荡器和两个叉子组成，在正常情况下，两个叉子间隔一定距离，并保持振荡状态。

当有物料进入容器并堆积到叉子上方时，振荡器会停止振荡并发出信号。

3. 电容式物位传感器电容式物位传感器是一种基于电容原理的接触式物位检测方法。

它通过将传感器放置在容器内部，当物料接触到传感器时，会改变传感器的电容值，从而检测物位高度。

三、非接触式物位检测方法1. 激光雷达物位检测激光雷达物位检测是一种基于激光原理的非接触式物位检测方法。

它通过向容器内部发射激光束并接收反射回来的信号来确定物料的高度。

该方法可以应用于各种不同类型的容器，具有高精度和高可靠性。

2. 超声波物位检测超声波物位检测是一种基于超声波原理的非接触式物位检测方法。

它通过向容器内部发射超声波并接收反射回来的信号来确定物料的高度。

该方法适用于各种不同类型的液体和固体，并具有较高的可靠性。

3. 微波雷达物位检测微波雷达物位检测是一种基于微波原理的非接触式物位检测方法。

它通过向容器内部发射微波并接收反射回来的信号来确定物料的高度。

该方法适用于各种不同类型的液体和固体，并具有较高的可靠性和精度。

四、总结物位检测是工业自动化生产中不可缺少的一环，本文介绍了接触式和非接触式两种常用的物位检测方法。

其中，接触式物位检测方法包括浮球式物位开关、振叉物位开关和电容式物位传感器；非接触式物位检测方法包括激光雷达物位检测、超声波物位检测和微波雷达物位检测。

液位开关的常见原理介绍液位开关，也叫液位探测器，是一种用于检测液体或粉末产品的液位高度的传感器设备。

液位开关广泛应用于油田、化工、医药、食品、饮料、水处理等领域。

液位开关的种类很多，不同种类的液位开关采用的工作原理也不同。

本文将介绍一些常见的液位开关的工作原理。

浮球式液位开关浮球式液位开关是一种比较简单的液位开关，它是通过浮球的浮沉运动来实现对液位高度的检测。

当液位上升到一定高度时，浮球会随之上升，推动开关触头，使电路接通；当液位下降到一定高度时，浮球下降，触点断开，电路断开。

浮球式液位开关结构简单、操作可靠、安装维护方便，被广泛应用于储罐、水箱、池塘等液体或粉末产品的液位检测中。

振动式液位开关振动式液位开关是一种通过杆式振动棒或电极产生高频振动来实现对液位高度的检测的开关。

当振动杆或电极与液体或粉体接触时，振动就会传递到液面，被液体吸收，使振动衰减。

当液位上升到一定高度时，振动衰减的程度达到一定的标准，开关触点就会自动闭合，使电路接通；当液位下降到一定高度时，振动程度变小，开关触点断开，电路断开。

振动式液位开关广泛应用于化工、医药、食品、饮料等行业。

电容式液位开关电容式液位开关是一种通过检测电极与液体之间的电容变化来实现对液位高度的检测的开关。

当电容式液位开关电极与液体或粉体相接触时，电极与液体形成一个带有电容的环路。

液位升高时，液体与电极之间的电容值也随之变大。

当电容值达到事先设定的阈值时，开关触点就会自动闭合，使电路接通；当液位下降时，电容值也会随之变小，开关触点断开，电路断开。

电容式液位开关精度高、可靠性强、适用于监测各种液体。

磁性液位开关磁性液位开关是一种通过检测液体中磁性材料的位置来实现对液位高度的检测的开关。

磁性液位开关由磁性体和中控单元组成。

磁性体通常为多个圆柱形磁体组成，中控单元内置有多个通道，每个通道均配有一个磁敏感器。

当磁性体随液位升高或下降运动时，在磁性体周围的每个通道内的磁敏感器检测到的磁场强度也随之变化。

液位传感器测量方式
液位传感器测量方式
1、浮球式检测
该方式为最简单、最古老的检测方式，价格相对便宜。

主要是通过浮球的上下升降来检测液面的变化，其为机械式检测，检测精度容易受浮力影响，重复精度差，不同液体需要重新校准。

不适用于粘稠性或者含杂质液体，容易造成浮球堵塞，同时，不符合食品卫生行业的应用要求。

2、电容式测量
电容式测量主要通过检测由于液面或者散料高度变化而导致的电容值变化来测量料位高度。

其具有多种类型，有可输出模拟量的电容式液位计，液位电容式接近开关，电容式接近开关可以安装于容器侧面进行非接触检测。

当选择必须注意，电容传感器容易受到不同的容器材质和溶液属性影响。

3、静压式测量。

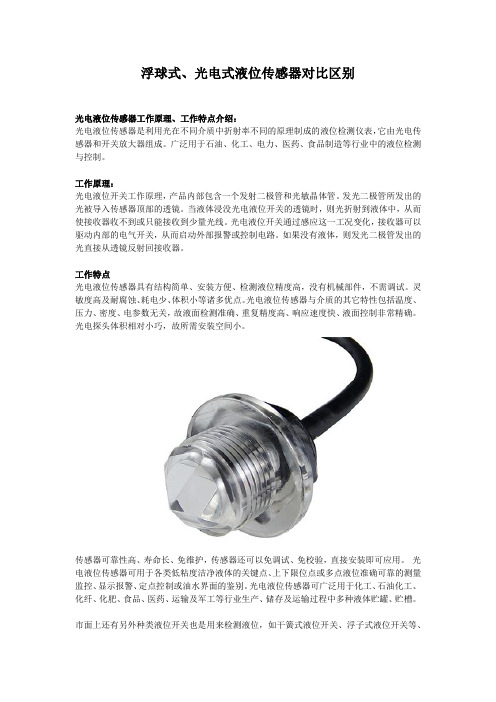

浮球式、光电式液位传感器对比区别光电液位传感器工作原理、工作特点介绍：光电液位传感器是利用光在不同介质中折射率不同的原理制成的液位检测仪表，它由光电传感器和开关放大器组成。

广泛用于石油、化工、电力、医药、食品制造等行业中的液位检测与控制。

工作原理：光电液位开关工作原理，产品内部包含一个发射二极管和光敏晶体管。

发光二极管所发出的光被导入传感器顶部的透镜。

当液体浸没光电液位开关的透镜时，则光折射到液体中，从而使接收器收不到或只能接收到少量光线。

光电液位开关通过感应这一工况变化，接收器可以驱动内部的电气开关，从而启动外部报警或控制电路。

如果没有液体，则发光二极管发出的光直接从透镜反射回接收器。

工作特点光电液位传感器具有结构简单、安装方便、检测液位精度高，没有机械部件，不需调试。

灵敏度高及耐腐蚀、耗电少、体积小等诸多优点。

光电液位传感器与介质的其它特性包括温度、压力、密度、电参数无关，故液面检测准确、重复精度高、响应速度快、液面控制非常精确。

光电探头体积相对小巧，故所需安装空间小。

传感器可靠性高、寿命长、免维护，传感器还可以免调试、免校验，直接安装即可应用。

光电液位传感器可用于各类低粘度洁净液体的关键点、上下限位点或多点液位准确可靠的测量监控、显示报警、定点控制或油水界面的鉴别。

光电液位传感器可广泛用于化工、石油化工、化纤、化肥、食品、医药、运输及军工等行业生产、储存及运输过程中多种液体贮罐、贮槽。

市面上还有另外种类液位开关也是用来检测液位，如干簧式液位开关、浮子式液位开关等、超声波式液位传感器，相对俩说能点科技光电液位传感器的优点更多，两者对比如下：浮球式液位传感器：浮子式液位开关是靠液体的浮力推动带磁铁的浮子上下运动，从而使内部的干簧管开与关而进行水位的检测。

1.浮子有一定的吃水位，从而最低液位会有很大的限制。

2. 现有浮子式液位开关体积大，结构松散，安装所需空间大，设计安装复杂3. 浮子式液位开关只能上置，下置安装。

液位开关种类及原理1浮球液位开关浮球液位开关结构主要基于浮力和静磁场原理设计生产的。

带有磁体的浮球（简称浮球）在被测介质中的位置受浮力作用影响：液位的变化导致磁性浮子位置的变化。

浮球中的磁体和传感器（磁簧开关）作用，产生开关信号。

2音叉液位开关音叉液位开关的工作原理是通过安装在基座上的一对压电晶体使音叉在一定共振频率下振动。

当音叉液位开关的音叉与被测介质相接触时，音叉的频率和振幅将改变，音叉液位开关的这些变化由智能电路来进行检测，处理并将之转换为一个开关信号，达到液位报警或控制的目的。

为了让音叉伸到罐内，通常使用法兰或者带螺纹的工艺接头将音叉开关安装到罐体的侧面或者顶部。

3电容式液位开关电容式液位开关的测量原理是：固体物料的物位高低变化导致探头被覆盖区域大小发生变化，从而导致电容值发生变化。

探头与罐壁（导电材料制成）构成一个电容。

探头处于空气中时，测量到的是一个小数值的初始电容值。

当罐体中有物料注入时，电容值将随探头被物料所覆盖区域面积的增加而相应地增大，开关状态发生变化。

4外测液位开关外测液位开关是一种利用“变频超声波技术”实现的非接触式液位开关，广泛使用于各种液体的液体检测。

其测量探头安装在容器外壁上，属于一种从罐外检测液位的完全非接触检测仪表。

仪表测量探头发射超声波，并检测其在容器壁中的余振信号，当液体漫过探头时，此余振信号的幅值会变小，这个改变被仪表检测到后输出一个开关信号，达到液位报警的目的。

5射频导纳液位开关射频导纳物位控制技术是一种从电容式物位控制技术发展起来的，防挂料、更可靠、更准确、适用性更广的物位控制技术，“射频导纳”中“导纳”的含义为电学中阻抗的倒数，它由阻性成分、容性成分、感性成分综合而成，而“射频”即高频，所以射频导纳技术可以理解为用高频测量导纳。

高频正弦振荡器输出一个稳定的测量信号源，利用电桥原理，以精确测量安装在待测容器中的传感器上的导纳，在直接作用模式下，仪表的输出随物位的升高而增加。

浮球式与光电式液位开关哪种更适合用于宠物饮水机宠物饮水机有一项重要的功能就是液位检测，哪种液位开关更适用于宠物饮水机呢，今天能点科技带大家了解一下浮球式与光电式液位开关。

在选择适合宠物饮水机的液位开关时，浮球式和光电式液位开关各有其优劣势，需要根据具体需求进行选择。

浮球式液位开关通过浮子的浮沉来控制开关动作，利用磁力吸引实现液位的控制或指示。

这种设计简单且价格便宜，但在实际应用中存在一些问题。

首先，安装工艺复杂，可能增加人工成本；其次，浮子的吃水位限制了最低液位的检测精度；最严重的问题是，长期使用后浮球易生水垢，增重影响检测准确性，并可能不符合食品卫生标准。

此外，当水中有杂质时，浮子容易卡死不动作，需要频繁维护和清洁。

光电式液位开关则内置发射二极管和光敏晶体管，通过光信号来检测液位变化。

这种设计有效避免了浮球式开关的诸多问题。

光电式液位开关无机械运动部件，因此寿命长，性能稳定，不会受到水垢或杂质的影响。

由于带电部件与被控液体完全隔离，光电式开关更符合食品卫生标准。

此外，光电式液位开关安装简便，可多方位安装，且液位控制精度高达±0.5mm，远优于浮球式开关的精度。

因此，对于宠物饮水机这类需要高精度、稳定性和食品安全的应用场景，光电式液位开关显然更为适合。

它不仅在安装和维护成本上更经济，还能确保液位控制的准确性和稳定性，为宠物提供安全可靠的饮水环境。

超声波、浮球式、电极式、光电式等液位传感器的区别第一篇：超声波、浮球式、电极式、光电式等液位传感器的区别超声波、浮球式、电极式、光电式等液位传感器的区别成为了家用电器、医疗设备及其他需要检测液位的电器设备的常用配件之一。

市场上常用水位传感器类型的有电极式、浮球式、光电式、电容式、电缆式、超声波式等。

光电式多点液位传感器工作原理↑浮球式液位传感器工作原理↑水位传感器的主要功能为侦测水位，部分类型还可以达到自动加水等功能。

水位传感器的范围很广，不同类型的水位传感器适合不同的领域。

也有不了解的朋友会有疑问，哪一类的水位传感器比较好呢？那么下面我们来对各类水位传感器做一个简单的介绍。

超声波水位传感器：超声波水位传感器重量轻，检测精度高，非接触式的检测，更加卫生。

具有安全、寿命长、可靠性高的特点。

且受液体的粘度、密度等而影响精度比较低具有较强的抗干扰性，适用环境广，安装方式多样（如螺纹/法兰、固定孔/支架）图片来源：网络超声波式水位传感器易有盲区，盲区内则检测不到液体或物体。

超声波水位传感器下面不易有障碍物，以及有粉尘、水雾、易产生大量泡沫的液体，或者液体易挥发的情况下不适合超声波水位传感器。

容易导致测量误差、信号丢失、精度下降等等。

超声波式传感器价格较贵。

电极式水位传感器：电极式水位传感器结构简单，价格低廉，电极式传感器是直接利用水的电阻检测水位，这种传感器一般以不锈金属，或导电硅橡胶作为导电体，其封装工艺的优劣直接关系到产品的质量。

电极式水位传感器在使用时间长久后会产生电解，产生的电解物质是有毒的，会影响人体健康。

电极式液位传感器与电解物质↑图片来源：网络浮球式水位传感器：浮球式水位传感器价格便宜，但工作原理和采集方法都是传感技术中较原始、落后的部分，所以可靠性低，稳定性差。

极易出现浮子卡死无法动作的现象。

浮球式水位传感器检测精度低，且因其结构设计原因，容易产生污垢，不易清洗。

图片来源：网络↑电容式水位传感器：电容式水位传感器可以贴在容器壁外即可检测，具有卫生、易清洁的特点。

浮球液位开关优点：浮球开关不含导致故障发生和波纹管、弹簧、密封等部件。

而是采用直浮子驱动开关内部磁铁，浮球开关的简捷的杠杆使开关瞬间动作。

浮子悬臂角限位设计，防止浮子垂直。

浮球液位开关是一种结构简单、使用方便、安全可靠的液位控制器。

它比一般机械开关速度快、工作寿命长;与电子开关相比，它又有抗负载冲击能力强的特点,一只产品可以实现多点控制。

易于维护。

广泛使用于造船、造纸、印刷、发电机设备、石油化工、食品工业、水处理、电工、染料工业、油压机械等方面。

缺点：浮球开关是简单的被动器件，并且不具有自检查功能，因此建议对其进行定期检查与维护。

浮球或浮筒物位计是活动部件，因此用在更浓或黏稠液体中时会被弄脏。

测量精度较差，黏度<0.8mpa*s时不能工作。

对容器内压力、密度、介电常数有要求、安装需停产、清罐、开孔、动火。

技术指标：最大电缆长度：30m工作温度：标准型:0~80℃中温型：0~120℃环境温度：-40~70℃工作压力：常压介质密度：≥0.6g/cm 触点容量：220VAC 10A 电气接口：M20*1.5防护等级：IP65过程连接：HG20592~20635-97 DN100以上,其他法兰标准（如GB、JB/T、HGJ、ANSI、DIN等）接液材质：不锈钢。

音叉液位开关优点：振动音叉开关能真正地免受流量、气泡、湍流、泡沫、振动、固体含量、沾敷、液体特性以及产品变化的影响。

并且不需要校准，只需要经历最短的安装过程便能完成安装。

无活动零件或缝隙真正实现免维护。

强大的自检查与诊断功能保证了高低物位测量的高可靠性，某些型号的物位计甚至可以在出现故障之前，绘出性能曲线和发送故障趋势信号。

缺点：音叉开关不适合用于非常粘的介质。

导致叉子被连接在一起的叉间物料堆积，将干扰物位检测。

技术指标：电源：DC12V~24V,AC220 功率消耗：1W3、振动频率：200Hz4、输出：NPN型、晶体管输出、最大30V、100mA（过压和过流有可能烧坏）材质：316不锈钢防护：IP68 最大压力：1MPa 密度：液体≥0.8克/立方厘米粉料≥0.2克/立方厘米液体粘度：最高1000㎡/s 检测时间：输出动作（停振）0.5秒输出关闭（起振）3秒工作温度：‐10℃~+85℃电容式液位开关优点：防挂料，耐腐蚀。

一文详解七种液位传感器的应用及原理液位传感器是一种用于测量液体高度的设备，它在自动化控制系统和工业领域中广泛应用。

下面将详细介绍七种常见的液位传感器的应用及原理。

1.浮球液位传感器：应用：浮球液位传感器适用于液体介质较为简单的场景，如水箱、油罐等，能够提供连续的液位信号输出，可用于液位控制和报警。

原理：浮球液位传感器通过浮子的浮力与液位的高低相对应来测量液位。

当液位升高时，浮子也会随之上升，通过浮球液位传感器内部的开关或电阻变化等机制，将液位的变化转化为电信号输出。

2.磁翻板液位传感器：应用：磁翻板液位传感器广泛应用于液体介质较为复杂的场景，如酸、碱、腐蚀性介质等。

它适用于液位报警和液位控制，常见于化工、石油、煤炭等行业。

原理：磁翻板液位传感器通过液位的高低来控制磁翻板的翻转状态。

在传感器中，有一根带磁性或有磁铁的翻板，当液位升高或降低到一定程度时，磁翻板会在液位传感器内翻转，触发输出信号。

3.电容液位传感器：应用：电容液位传感器广泛应用于各种工业场景，可以测量各种液体和固体的液位高度。

常见于食品加工、粮食储藏、水处理等行业。

原理：电容液位传感器利用电容效应测量液位。

传感器的外壳和电极构成一个电容，当液位变化时，液体与电容之间的介电常数会发生变化，从而改变了电容的值。

通过测量电容的变化，可以得到液位的高低。

4.振荡液位传感器：应用：振荡液位传感器适用于多种行业，用于测量液体的高度。

常见于液体储罐、池塘、井等场景。

原理：振荡液位传感器通过液体的振荡频率来测量液位。

传感器通过将波导浸入液体中形成振动系统，当液位变化导致振动频率的变化时，传感器会将振动信号转化为液位信号输出。

5.压阻液位传感器：应用：压阻液位传感器广泛应用于液体、固体介质的液位测量，如化工厂、水处理场所等。

原理：压阻液位传感器通过荷重片的变形来测量液位。

荷重片会随液位的变化而受到不同的力，进而改变电阻值。

通过测量电阻的变化，可以得到液位的高低。
