钢丝绳选型

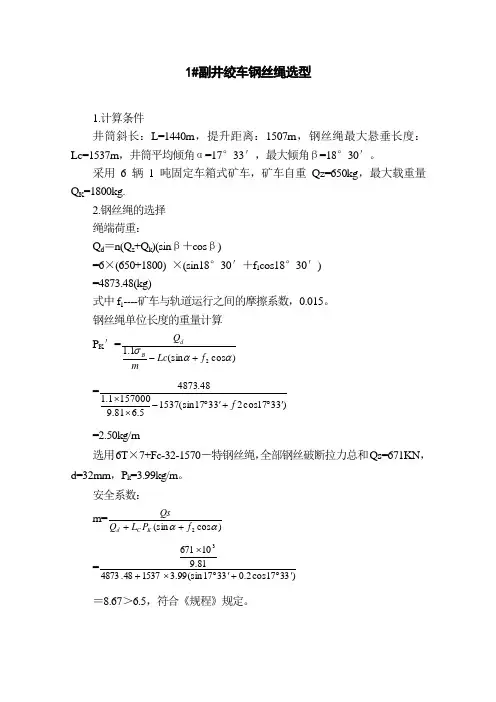

1#副井绞车钢丝绳选型1.计算条件井筒斜长：L=1440m ，提升距离：1507m ，钢丝绳最大悬垂长度：Lc=1537m ，井筒平均倾角α=17°33′，最大倾角β=18°30′。

采用6辆1吨固定车箱式矿车，矿车自重Qz=650kg ，最大载重量Q K =1800kg.2.钢丝绳的选择 绳端荷重：Q d ＝n(Q z +Q k )(sin β＋cos β)=6×(650+1800) ×(sin18°30′＋f 1cos18°30′) =4873.48(kg)式中f 1----矿车与轨道运行之间的摩擦系数，0.015。

钢丝绳单位长度的重量计算 P K ′=)cos (sin 1.12αασf Lc mQ Bd+-=)3317cos 23317(sin 15375.681.91570001.148.4873'︒+'︒-⨯⨯f=2.50kg/m选用6T ×7+Fc-32-1570－特钢丝绳，全部钢丝破断拉力总和Qs=671KN ，d=32mm ，P k =3.99kg/m 。

安全系数： m=)cos (sin 2ααf P L Q QsK C d ++=)3317cos 2.03317(sin 99.3153748.487381.9106713'︒+'︒⨯+⨯＝8.67＞6.5，符合《规程》规定。

2#付井绞车钢丝绳的选型计算1.计算条件井筒斜长：L=1453米，提升距离L 物＝1500m ，L 人＝1430米，钢丝绳最大悬挂长度：Lc ＝1560米，井筒坡度：α＝17°33′。

2.钢丝绳的选择提人时，最大乘车人数（含押车工1人）55人，乘人重量Q 人＝55×70＝3850kg ，人行车的重量Q 车＝Q 头＋3Q 尾＝1591＋3×1625＝6466kg 。

绳端荷重Q d ＝(Q 车＋Q 人)（sin α+f 1cos α）=(6466+3850)( sin17°33′＋0.01cos17°33′)=3200.47(kg)式中f 1---人行车与轨道之间的摩擦系数，f 1=0.01 钢丝绳单位长度的重量： P k ′＝)cos (sin 1.12αασf Lc mQ Bd+-=)3317cos 2.03317(sin 1560981.91670001.147.3200'︒+'︒-⨯⨯=2.44kg/m选用6T ×7+Fc-30-1670－特钢丝绳，最小全部钢丝破断拉力总和Q S =627KN ，d=30mm ，P k =3.51kg/m 。

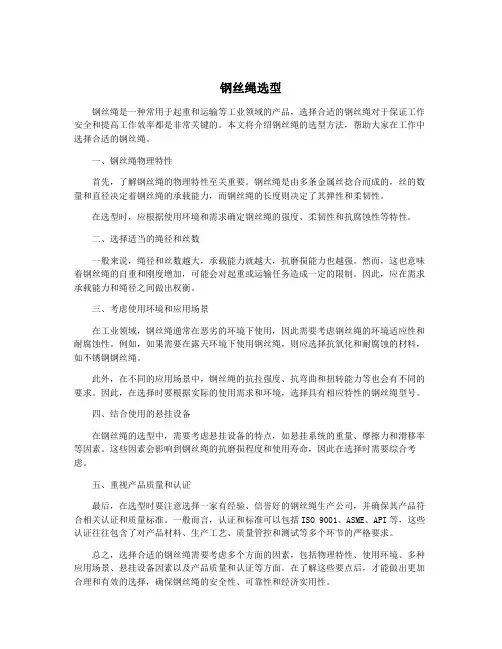

钢丝绳选型钢丝绳是一种常用于起重和运输等工业领域的产品，选择合适的钢丝绳对于保证工作安全和提高工作效率都是非常关键的。

本文将介绍钢丝绳的选型方法，帮助大家在工作中选择合适的钢丝绳。

一、钢丝绳物理特性首先，了解钢丝绳的物理特性至关重要。

钢丝绳是由多条金属丝捻合而成的，丝的数量和直径决定着钢丝绳的承载能力，而钢丝绳的长度则决定了其弹性和柔韧性。

在选型时，应根据使用环境和需求确定钢丝绳的强度、柔韧性和抗腐蚀性等特性。

二、选择适当的绳径和丝数一般来说，绳径和丝数越大，承载能力就越大，抗磨损能力也越强。

然而，这也意味着钢丝绳的自重和刚度增加，可能会对起重或运输任务造成一定的限制。

因此，应在需求承载能力和绳径之间做出权衡。

三、考虑使用环境和应用场景在工业领域，钢丝绳通常在恶劣的环境下使用，因此需要考虑钢丝绳的环境适应性和耐腐蚀性。

例如，如果需要在露天环境下使用钢丝绳，则应选择抗氧化和耐腐蚀的材料，如不锈钢钢丝绳。

此外，在不同的应用场景中，钢丝绳的抗拉强度、抗弯曲和扭转能力等也会有不同的要求。

因此，在选择时要根据实际的使用需求和环境，选择具有相应特性的钢丝绳型号。

四、结合使用的悬挂设备在钢丝绳的选型中，需要考虑悬挂设备的特点，如悬挂系统的重量、摩擦力和滑移率等因素。

这些因素会影响到钢丝绳的抗磨损程度和使用寿命，因此在选择时需要综合考虑。

五、重视产品质量和认证最后，在选型时要注意选择一家有经验、信誉好的钢丝绳生产公司，并确保其产品符合相关认证和质量标准。

一般而言，认证和标准可以包括ISO 9001、ASME、API等，这些认证往往包含了对产品材料、生产工艺、质量管控和测试等多个环节的严格要求。

总之，选择合适的钢丝绳需要考虑多个方面的因素，包括物理特性、使用环境、多种应用场景、悬挂设备因素以及产品质量和认证等方面。

在了解这些要点后，才能做出更加合理和有效的选择，确保钢丝绳的安全性、可靠性和经济实用性。

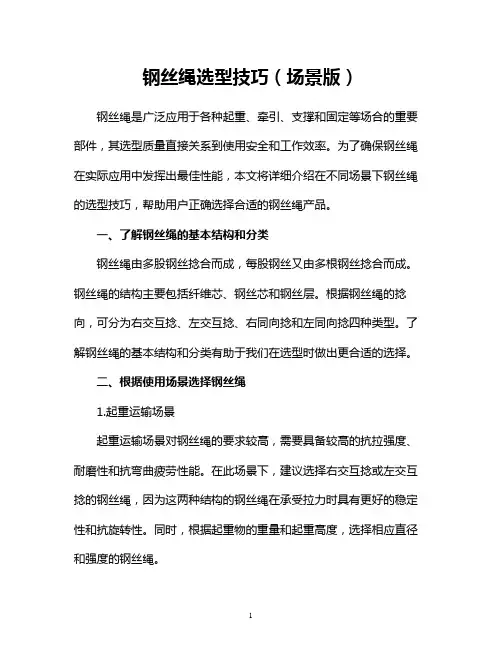

钢丝绳选型技巧（场景版）钢丝绳是广泛应用于各种起重、牵引、支撑和固定等场合的重要部件，其选型质量直接关系到使用安全和工作效率。

为了确保钢丝绳在实际应用中发挥出最佳性能，本文将详细介绍在不同场景下钢丝绳的选型技巧，帮助用户正确选择合适的钢丝绳产品。

一、了解钢丝绳的基本结构和分类钢丝绳由多股钢丝捻合而成，每股钢丝又由多根钢丝捻合而成。

钢丝绳的结构主要包括纤维芯、钢丝芯和钢丝层。

根据钢丝绳的捻向，可分为右交互捻、左交互捻、右同向捻和左同向捻四种类型。

了解钢丝绳的基本结构和分类有助于我们在选型时做出更合适的选择。

二、根据使用场景选择钢丝绳1.起重运输场景起重运输场景对钢丝绳的要求较高，需要具备较高的抗拉强度、耐磨性和抗弯曲疲劳性能。

在此场景下，建议选择右交互捻或左交互捻的钢丝绳，因为这两种结构的钢丝绳在承受拉力时具有更好的稳定性和抗旋转性。

同时，根据起重物的重量和起重高度，选择相应直径和强度的钢丝绳。

2.桥梁、建筑和矿业场景在桥梁、建筑和矿业场景中，钢丝绳主要用于固定、支撑和牵引。

这些场景对钢丝绳的耐磨性和抗腐蚀性有较高要求。

因此，建议选择钢丝芯结构的钢丝绳，以提高其整体强度和耐磨性。

同时，根据实际工况选择合适的钢丝绳直径和强度，确保其在使用过程中具有足够的承载能力和稳定性。

3.船舶、海洋工程场景船舶和海洋工程场景对钢丝绳的抗腐蚀性能提出了较高要求。

在此场景下，建议选择经过特殊防腐处理的钢丝绳，如镀锌钢丝绳或不锈钢钢丝绳。

此外，根据使用环境的不同，选择具有较高强度和耐磨性的钢丝绳，以保证其在海水、盐雾等恶劣环境下的使用寿命。

4.农业机械场景农业机械场景中，钢丝绳主要用于牵引和支撑。

由于农业作业环境复杂多变，钢丝绳需要具备较高的耐磨性和抗拉强度。

在此场景下，建议选择右交互捻或左交互捻的钢丝绳，并根据实际工况选择合适的直径和强度。

此外，考虑到农业机械的使用寿命，选择经过防腐处理的钢丝绳可以延长其使用寿命。

三、钢丝绳的安装和维护1.安装钢丝绳的安装质量直接影响到其使用寿命和安全性。

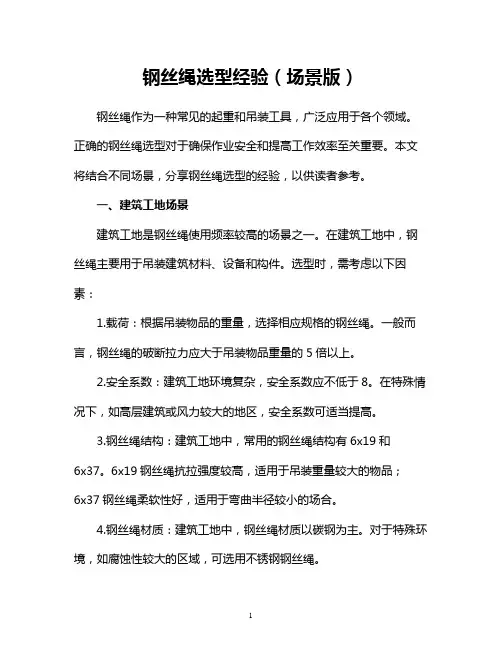

钢丝绳选型经验（场景版）钢丝绳作为一种常见的起重和吊装工具，广泛应用于各个领域。

正确的钢丝绳选型对于确保作业安全和提高工作效率至关重要。

本文将结合不同场景，分享钢丝绳选型的经验，以供读者参考。

一、建筑工地场景建筑工地是钢丝绳使用频率较高的场景之一。

在建筑工地中，钢丝绳主要用于吊装建筑材料、设备和构件。

选型时，需考虑以下因素：1.载荷：根据吊装物品的重量，选择相应规格的钢丝绳。

一般而言，钢丝绳的破断拉力应大于吊装物品重量的5倍以上。

2.安全系数：建筑工地环境复杂，安全系数应不低于8。

在特殊情况下，如高层建筑或风力较大的地区，安全系数可适当提高。

3.钢丝绳结构：建筑工地中，常用的钢丝绳结构有6x19和6x37。

6x19钢丝绳抗拉强度较高，适用于吊装重量较大的物品；6x37钢丝绳柔软性好，适用于弯曲半径较小的场合。

4.钢丝绳材质：建筑工地中，钢丝绳材质以碳钢为主。

对于特殊环境，如腐蚀性较大的区域，可选用不锈钢钢丝绳。

二、港口场景港口是钢丝绳使用的重要场景之一，主要用于船舶的系泊、货物装卸等。

在港口场景中，钢丝绳选型需考虑以下因素：1.载荷：港口作业中，钢丝绳承受的载荷较大。

选型时，应根据实际作业需求，选择破断拉力较大的钢丝绳。

2.安全系数：港口作业环境复杂，安全系数应不低于10。

在特殊情况下，如恶劣天气或重要货物，安全系数可适当提高。

3.钢丝绳结构：港口作业中，常用的钢丝绳结构有6x19和6x37。

6x19钢丝绳抗拉强度较高，适用于承受较大载荷的场合；6x37钢丝绳柔软性好，适用于弯曲半径较小的场合。

4.钢丝绳材质：港口环境中，钢丝绳材质以碳钢为主。

对于特殊环境，如海水浸泡或腐蚀性较大的区域，可选用不锈钢钢丝绳。

三、矿井场景矿井是钢丝绳使用的重要场景之一，主要用于提升煤炭、矿石等物料。

在矿井场景中，钢丝绳选型需考虑以下因素：1.载荷：矿井作业中，钢丝绳承受的载荷较大。

选型时，应根据实际作业需求，选择破断拉力较大的钢丝绳。

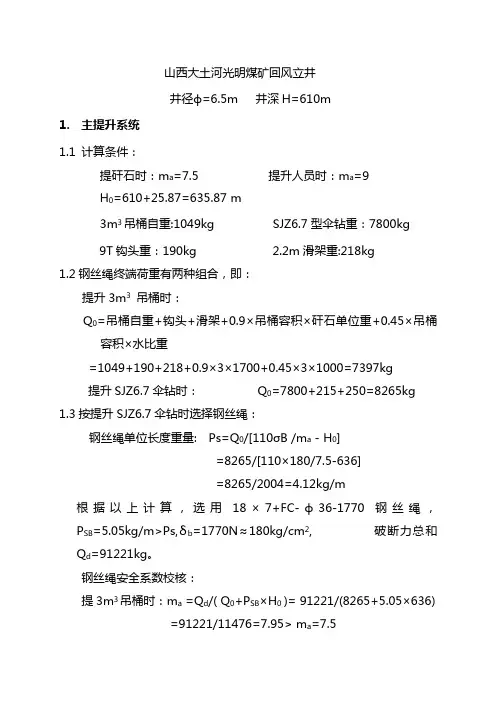

山西大土河光明煤矿回风立井井径ф=6.5m 井深H=610m1. 主提升系统1.1 计算条件：提矸石时：m a=7.5 提升人员时：m a=9H0=610+25.87=635.87 m3m3吊桶自重:1049kg SJZ6.7型伞钻重：7800kg9T钩头重：190kg 2.2m滑架重:218kg1.2钢丝绳终端荷重有两种组合，即：提升3m3吊桶时：Q0=吊桶自重+钩头+滑架+0.9×吊桶容积×矸石单位重+0.45×吊桶容积×水比重=1049+190+218+0.9×3×1700+0.45×3×1000=7397kg提升SJZ6.7伞钻时： Q0=7800+215+250=8265kg1.3按提升SJZ6.7伞钻时选择钢丝绳：钢丝绳单位长度重量: Ps=Q0/[110σB /m a - H0]=8265/[110×180/7.5-636]=8265/2004=4.12kg/m根据以上计算，选用18×7+FC-ф36-1770钢丝绳， P SB=5.05kg/m>Ps,δb=1770N≈180kg/cm2, 破断力总和Q d=91221kg。

钢丝绳安全系数校核：提3m3吊桶时：m a =Q d/( Q0+P SB×H0 )= 91221/(8265+5.05×636)=91221/11476=7.95> m a=7.53m3吊桶提升人员时：m a = Q d/( Q0+P SB〃H0 )=91221/(1049+215+250+5.05×636+9×80)=91221/5446=16.7>m a=9 1.4提升机选型计算：滚筒直径：D≥60ds 即D≥60×36=2160mmD≥900δ即D≥900×2.4=2160mm钢丝绳作用在滚筒上的最大静张力和静张力差：最大静张力：F j= Q0+P SB×H0 =8265+5.05×636=11476kg最大静张力差：F j = F c=11476kg根据以上计算，选用2JK-3.5/20型提升机，配 780kw电机，转速580r/min。

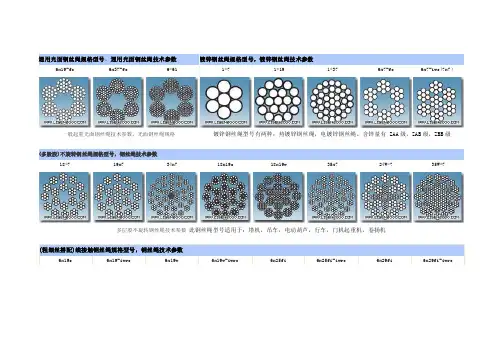

一般起重光面钢丝绳技术参数，光面钢丝绳规格镀锌钢丝绳型号有两种：热镀锌钢丝绳，电镀锌钢丝绳。

含锌量有 ZAA级，ZAB级，ZBB级(多股股)不旋转钢丝绳规格型号，钢丝绳技术参数18*719x734x718x19s18x19w35x724W*735W*7多层股不旋转钢丝绳技术参数此钢丝绳型号适用于：塔机，吊车，电动葫芦，行车，门机起重机，卷扬机钢丝绳规格型号总共有三种分类:1、表面分类：镀锌钢丝绳，光面钢丝绳，涂塑钢丝绳；2、用途分类:电梯钢丝绳,钻机打井打桩钢丝绳,旋挖钻机钢丝绳,起重机钢丝绳,吊索具钢丝绳,吊装用钢丝绳,吊车钢丝绳，塔机钢丝绳,电动葫芦行车钢丝绳,龙门架卷扬机钢丝绳,吊篮钢丝绳,建筑机械用钢丝绳,索道钢丝绳；3、结构分类:点接触钢丝绳,线接触钢丝绳,面接触钢丝绳,多层股不旋转钢丝绳,三角股钢绳,多层股面接触钢绳,密封钢绳南通力森特种钢丝绳专业生产电梯钢丝绳,提供电梯钢丝绳规格,电梯钢丝绳价格,电梯钢丝绳标准。

电梯钢绳顾名思义，是用在电梯上的钢丝绳，用的最多的小型载人电梯，在商品住宅的小区，电梯钢丝绳规格型号一般用8*19S-FC-8mm，8*19S-10mm。

主要用10mm，8mm主要是辅助绳。

而商场则用稍微大一点的电梯钢绳规格是12mm，13mm，商场载物电梯钢丝绳规格是12mm，13mm，16mm直径。

·钢丝绳电梯无重大事故·电梯钢丝绳断股·电梯绳产国家电梯钢绳行业标准有两种。

一：双钢号双强度,45号钢,65号钢,1370N/mm2,1770Mpa,二：单钢号，单强度，65号钢，1770N/mm2。

电梯钢绳绳芯按国家标准都是剑麻和PPC合成纤维，高速电梯钢丝绳规格型号为8*19S+8*7+pp，8*19S+8*7+1*19通常情况下，新出厂钢丝绳大部分在生产时已经进行了润滑处理，但在使用过程，润滑油脂会流失减少。

鉴于润滑不仅能够对钢丝绳在运输和存储期间起到防腐保护作用，而且能够减少钢丝绳使用过程中各钢丝之间、绳股之间和钢丝绳与曳引轮槽之间的磨损，并且对延长钢丝绳使用寿命也十分有益。

钢丝绳安全管理办法为加强我矿钢丝绳的安全管理，堵塞漏洞、严抓细管，有效杜绝各类提升运输事故的发生，结合我矿实际，特制定如下管理制度：1、钢丝绳的选型1.1提升钢丝绳，悬挂时的安全系数应符合下列规定：1.1.1专作升降人员用的，不小于9；1.1.2升降人员和物料用的，升降人员时不小于9，升降物料时不小于7．5；1.1.3专作升降物料用的，不小于6．5。

1.1.4多绳摩擦提升钢丝绳：升降人员或物料与人员兼提时不低于8，升降物料用的不低于7；1.1.5作罐道或防撞绳用的，不小于6。

1.2提升装置的天轮、卷筒、主导轮和导向轮的最小直径与钢丝绳直径之比，必须符合下列规定：1.2.1摩擦轮式提升装置的主导轮，有导向轮时不小于100，无导向轮时不小于80；1.2.2落地安装的摩擦轮式提升装置的主导轮和天轮不小于100；1.2.3地表单绳提升装置的卷筒和天轮，不小于80；1.2.4井下单绳提升装置和凿井的单绳提升装置的卷筒和天轮，不小于60；1.2.5排土场的提升或运输装置的卷筒和导向轮，不小于50；1.2.6悬挂吊盘、吊泵、管道用绞车的卷筒和天轮，凿井时运料用绞车的卷筒，不小于20；1.3提升装置的卷筒、天轮、主导轮、导向轮的最小直径与钢丝绳中最粗钢丝的最大直径之比，必须符合下列规定：1.3.1地表提升装置，不小于1200；1.3.2井下或凿井用的提升装置，不小于900；1.3.3凿井期间升降物料的绞车或悬挂水泵、吊盘用的提升装置，不小于300。

1.4钢丝绳的选型除满足上述参数外，还应满足如下规定：1.4.1以疲劳断丝为钢丝绳损坏的主要原因时，应选用线接触同向捻，钢丝数多而直径较细的圆股或异型股钢丝绳；1.4.2在磨损严重的矿井中，宜选用外粗式线接触同向捻或异型股钢丝绳，也可选用面接触钢丝绳；1.4.3在锈蚀严重的矿井中，应选用钢丝直径较粗的钢丝绳；1.4.4平衡尾绳可用多层股不扭转钢丝绳、也可用普通圆股交互捻钢丝绳，绳罐道用绳最好用密闭式钢丝绳或多层股不扭转钢丝绳；1.4.5设备能源科统一负责钢丝绳的选型且提出选型依据，并按《GB8707-88》钢丝绳标记代号规定的标记制度提出所需的钢丝绳，报分管矿长签批。

钢丝绳选型计算公式一、吊盘悬吊钢丝绳①悬吊总重量MM=M1+M2＋M3=(6000+2.48×281×3+4800)×9.81/1000=126.5KN 式中：M1--吊盘主辅圈梁总重量为3000kg，立柱总重量为1300kg,铺设钢板重量300kg,卡子、螺栓小型构件总重100kg,电缆重量200kg,围栏及零碎部件、等附属物、堆积物重量总计为600kg，吊盘重量合计为5500Kg，按照6000kg验算；M2--钢丝绳重量,3.03kg/m；M3—卸灰重量，总共按4800Kg；②每根钢丝绳悬吊重量：126.5/3=42.2 KN③选用钢丝绳6×19-Φ22-1770型，其技术参数为：钢丝绳公称抗拉强度： 1770Mpa；钢丝绳每米重量PSB ： 2.48Kg/m；钢丝绳直径d : 22mm；钢丝绳破断拉力总和Qd： 314.81KN。

安全系数较核: 314.81/42.2=7.45＞6④所选钢丝绳符合安全规定，稳车悬吊重量为12.9T，稳车选用3台JZ-10/600型合适。

二、安全梯悬吊钢丝绳①悬吊总重量MM=M1+M2=16+1.26×351×9.81/1000=20.3KNM1---安全梯自重及20人重量按16KN(1631kg)考虑;M2---钢丝绳重量；钢丝绳公称抗拉强度： 1770Mpa；钢丝绳每米重量PSB ： 1.26Kg/m；钢丝绳直径d : 18mm；钢丝绳破断拉力总和Qd： 241.2KN安全系数较核: 241.2/20.3=11.8＞9③所选钢丝绳符合安全规定，稳车悬吊重量为2.07T，稳车选用一台JZA-5/1000型稳车合适。

三、砼送管悬吊钢丝绳①悬吊总重量MM砼=M1+M2+M3+M4+M5+M6+M7=(18.7*281＋7200＋2.64*2*281+1350＋500+1150+180)×9.81/1000= 167.9KN式中：M1—Ø159mm管重量18.7kg/m，悬吊长度281m；M2—管路中混凝土重量，按照1m3计算，砼密度为2400kg/m3，再考虑混凝土的冲击荷载，按照7200kg计算；M3--钢丝绳重量2.64Kg/m；M4--卡子、螺栓、法兰盘重量，281m管子共计使用46副卡子，13kg/副；Ø159mm管子法兰90块，连带螺栓，平均按8kg/块，总计1318kg，按照1350kg；M5--缓冲器及附属物件重量，500kg；M6—2寸压风钢管，4.0Kg/m，1124Kg，连同附属皮垫共计1150kg。

钢丝绳选型计算钢丝绳负荷较量争论及选⽤原则钢丝绳按所受最年夜⼯作静拉⼒较量争论选⽤，要知⾜承载能⼒和寿命要求。

1．钢丝绳承载能⼒的较量争论钢丝绳承载能⼒的较量争论有两种⽅式，可凭据具体情形选择个中⼀种。

（1）公式法（iso保举）：式中:d--钢丝绳最⼩直径，mm；s--钢丝绳最年夜⼯作静拉⼒；c--选择系数，mm/ ；n--平安系数，凭据⼯作机构的⼯作级别确定；k--钢丝绳捻制折减系数；ω--钢丝绳布满系数；--钢丝的公称抗拉强度，n/mm2。

（2）平安系数法f0≥sn∑f0=k∑s丝式中:fo--所选钢丝绳的破断拉⼒，n；s--钢丝绳最年夜⼯作静拉⼒；n--平安系数，凭据⼯作机构的⼯作级别确定（见表6－3和表6－4）；k--钢丝绳捻制折减系数；∑s丝--钢丝破断拉⼒总和，凭据钢丝绳的机构查钢丝绳机能⼿册。

机构⼯作级别m1，m2，m3 m4 m5 m6 m7 m8平安系数（n） 4 4.5 5 6 7 9表6－3 ⼯作机构⽤钢丝绳的平安系数⽤途⽀承动臂起重机械⾃⾝安装缆风绳吊挂和绑缚平安系数（n） 4 2.5 3.5 6表6－4 其他⽤途钢丝绳的平安系数注:对于吊运危险物品的起升⽤钢丝绳⼀般应选⽤⽐设计⼯作级别⾼⼀级其余平安系数2．钢丝绳的寿命钢丝绳的利⽤寿命⽼是跟着配套利⽤的滑轮和卷筒的卷绕直径的减⼩⽽降低的，所以，必需对影响其寿命的钢丝绳卷绕直径（即按钢丝绳中间较量争论的滑轮和卷筒的卷绕直径）作出限制，不得低于设计规范划定的值，即：d0min≥hd式中:d0min--按钢丝绳中间较量争论的滑轮和卷筒答应的最⼩卷绕直径，mm；d--钢丝绳直径，mm；h--滑轮或卷筒直径与钢丝绳直径的⽐值（见表6-5）。

机构⼯作级别m1,m2,m3 m4 m5 m6 m7 m8卷筒h1 14 16 18 20 22.4 25滑轮h2 16 18 20 22.4 25 28表6－5滑轮或卷筒的h值注:l 采⽤不扭转钢丝绳时，应按机构⼯作级别取⾼⼀档的数值。
