轴心受压构件计算

轴心受压构件长细比详细计算公式及扩展
长细比的计算公式如下：
λ=L/d
其中，λ为长细比，L为构件的长度，d为构件的截面尺寸（一般指最小截面尺寸，如矩形截面的宽度或圆形截面的直径）。

1.普通钢筋混凝土构件：λ≤60
2.预应力混凝土短期受拉构件：λ≤35
3.预应力混凝土长期受拉构件：λ≤25
以上是常见的构件长细比限制，对于特殊构件或特殊材料，限制值可能有所不同。

在进行具体的构件设计时，需要结合实际情况进行计算和判断。

扩展的长细比计算公式如下：
1.矩形截面长细比计算公式：
-构件为矩形截面，不考虑抗弯预应力，截面面积为A，截面惯性矩为I，截面高度为h，长细比为λ，宽度为b；
-λ=L/d=L/(b/√12)=√12*L/b
-公式中√12是矩形截面抗弯构件的长细比的系数。

2.圆形截面长细比计算公式：
-构件为圆形截面，直径为d，长细比为λ；
-λ=L/d
3.T形截面长细比计算公式：
-构件为T形截面，不考虑抗弯预应力，截面上翼缘的高度为h1，宽度为b1，截面下翼缘的高度为h2，宽度为b2；
-λ=L/d=L/((b1h1+b2h2)/2)
以上是一些常见截面形状的长细比计算公式。

在实际工程设计中，可能还会有其他特殊形状的截面，需要根据具体情况进行计算。

在进行长细比计算时，需要注意以下几点：
1.计算中要考虑截面惯性矩的效应，通常会取截面最不利的惯性矩进行计算。

2.考虑截面的有效高度，对于有孔洞或开口的截面，需要减去孔洞或开口的高度。

3.不同材料的长细比限制值可能有所不同，需要根据不同材料的特性进行计算和判断。

轴心受压构件正截面承载力计算首先，要计算轴心受压构件的正截面承载力，我们需要了解构件的几何参数，例如截面的尺寸和形状，以及构件的材料特性，如弹性模量和抗压强度等。

下面介绍一种常用的计算方法，即欧拉公式。

欧拉公式适用于细长的杆件，可以计算其承载力。

根据欧拉公式，轴心受压构件的正截面承载力可以表示为：Pcr = (π^2 * E * I) / (Lr)^2其中，Pcr 是构件的临界承载力，E 是构件的弹性模量，I 是构件截面的惯性矩，Lr 是约化长度。

对于不同的构件形状，惯性矩I的计算公式也不同。

以下是一些常见形状的惯性矩计算公式：1.矩形截面：I=(b*h^3)/12，其中b是截面的宽度，h是截面的高度；2.圆形截面：I=π*(d^4)/64，其中d是截面的直径；3.方管截面：I=(b*h^3-(b'*h')^3)/12，其中b是外边框的宽度，h是外边框的高度，b'是内边框的宽度，h'是内边框的高度。

约化长度Lr的计算取决于构件的边界条件。

以下是一些常见边界条件的约化长度计算公式：1.双端固定支承：Lr=L；2.一端固定支承、一端支座支承：Lr=0.7*L；3.双端支座支承：Lr=2*L。

通过使用上述公式，我们可以计算出轴心受压构件的正截面承载力。

需要注意的是，上述公式是基于一些理想化假设和条件下推导得出的，实际工程中还需要考虑一些因素，例如构件的稳定性和局部细部构造等。

因此，在实际设计中，应该根据具体情况综合考虑各种因素，并结合相关的规范和标准进行设计和验证，以确保构件的安全性和可靠性。

总之，轴心受压构件正截面承载力计算是工程设计中的重要环节。

通过合理的参数选择和计算，可以确定构件能够安全承受的最大压力，从而保证结构的安全和可靠性。

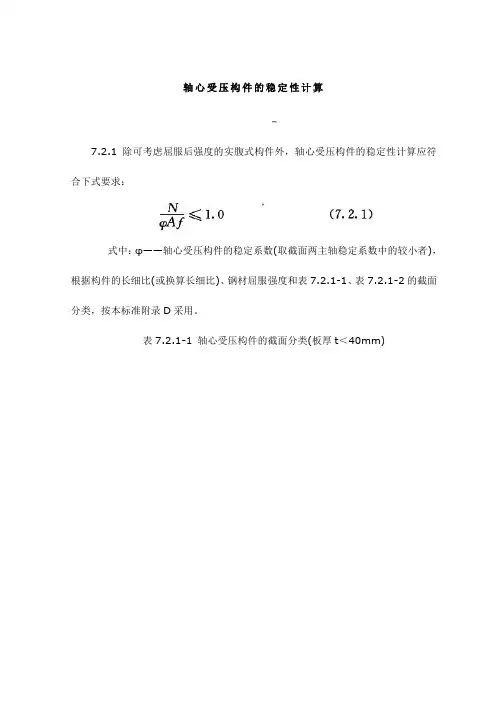

轴心受压构件的稳定性计算7.2.1 除可考虑屈服后强度的实腹式构件外，轴心受压构件的稳定性计算应符合下式要求：式中：φ——轴心受压构件的稳定系数(取截面两主轴稳定系数中的较小者)，根据构件的长细比(或换算长细比)、钢材屈服强度和表7.2.1-1、表7.2.1-2的截面分类，按本标准附录D采用。

表7.2.1-1 轴心受压构件的截面分类(板厚t＜40mm)注：1 a*类含义为Q235钢取b类，Q345、Q390、Q420和Q460钢取a类；b*类含义为Q235钢取c类，Q345、Q390、Q420和Q460钢取b类；2 无对称轴且剪心和形心不重合的截面，其截面分类可按有对称轴的类似截面确定，如不等边角钢采用等边角钢的类别；当无类似截面时，可取c类。

表7.2.1-2 轴心受压构件的截面分类(板厚t≥40mm)7.2.2 实腹式构件的长细比λ应根据其失稳模式，由下列公式确定：1 截面形心与剪心重合的构件：1) 当计算弯曲屈曲时，长细比按下列公式计算：式中：l0x、l0y——分别为构件对截面主轴x和y的计算长度，根据本标准第7.4节的规定采用(mm)；i x、i y——分别为构件截面对主轴x和y的回转半径(mm)。

2) 当计算扭转屈曲时，长细比应按下式计算，双轴对称十字形截面板件宽厚比不超过15εk者，可不计算扭转屈曲。

式中：I0、I t、I w——分别为构件毛截面对剪心的极惯性矩(m m4)、自由扭转常数(m m4)和扇性惯性矩(m m6)，对十字形截面可近似取I w＝0；I w——扭转屈曲的计算长度，两端铰支且端截面可自由翘曲者，取几何长度l；两端嵌固且端部截面的翘曲完全受到约束者，取0.5l(mm)。

2 截面为单轴对称的构件：1) 计算绕非对称主轴的弯曲屈曲时，长细比应由式(7.2.2-1)、式(7.2.2-2)计算确定。

计算绕对称主轴的弯扭屈曲时，长细比应按下式计算确定：式中：y s——截面形心至剪心的距离(mm)；i0——截面对剪心的极回转半径，单轴对称截面i20＝y2s＋i2x＋i2y(mm)；λz——扭转屈曲换算长细比，由式(7.2.2-3)确定。

第一节一、普通箍筋柱二、螺旋箍筋柱以承受轴向压力为主的构件称为受压构件。

凡荷载的合力通过截面形心的受压构件称之为轴心受压构件(compression members with axial load at zero eccentricity)。

若纵向荷载的合力作用线偏离构件形心的构件称之为偏心受压构件。

受压构件（柱）往往在结构中具有重要作用，一旦产生破坏，往往导致整个结构的损坏，甚至倒塌。

按箍筋作用的不同，钢筋混凝土轴心受压构件可分为两种基本类型：一种为配有纵向钢筋及普通箍筋的构件，称为普通箍筋柱(tied columns),如图；另一种为配有纵向钢筋及螺旋箍筋或焊环形箍筋的螺旋箍筋柱(spirally reinforced columns)，如图。

一、普通箍筋柱（一）构造要点1、截面形式：正方形、矩形、工字形、圆形；2、截面尺寸：根据正压力、柱身弯距来确定，截面最小边长不宜小于250mm；3、纵筋：（1）纵向受力钢筋的直径不应小于12mm，其净距不应小于50mm，也不应大于350mm，根数不少于４根。

（2）构件的全部纵向钢筋配筋率不宜超过5%。

构件的最小配筋率不应小于0.5%，当混凝土强度等级为C50及以上时不应小于0.6%；同时，一侧钢筋的配筋率不应小于0.2%。

（3）纵向受力钢筋应伸入基础(foundations)和盖梁(caps)，伸入长度不应规定的锚固长度。

4、箍筋：（1）箍筋应做成封闭式，以保证钢筋骨架的整体刚度。

（2）箍筋间距应不大于纵向受力钢筋直径的15倍且不大于构件横截面的较小尺寸(圆形截面采用0.8倍直径)且不大于400mm。

纵向受力钢筋搭接范围的箍筋间距，当绑扎搭接钢筋受拉时不大于主钢筋直径的5倍且不大100mm；当搭接钢筋受压时不大于主钢筋直径的10倍且不大于200mm。

纵向钢筋截面面积大于混凝土截面面积3%时，箍筋间距不应大于纵向钢筋直径的10倍且不大于200mm。

（3）箍筋直径不小于8mm且不小于纵向钢筋直径的1/4。
