钢结构轴心受力构件计算书GB50017-2012

钢结构轴心受力构件计算3.1 轴心受力构件概述在钢结构中，轴心受力构件的应用十分广泛，如桁架、塔架和网架、网壳等杆件体系。

这类结构的节点通常假设为铰接，当无节间荷载作用时，杆件只受轴向力（轴向拉力或轴向压力）的作用，称为轴心受力构件（轴心受拉构件或轴心受压构件）。

图3-1所示为轴心受力构件在工程上应用的一些实例。

图3-1 轴心受力构件在工程中的应用（a）桁架；（b）塔架；（c）网架轴心受力构件常用的截面形式可分为实腹式和格构式两大类。

（1）实腹式构件制作简单，与其他构件的连接也比较方便，常用的截面形式很多，可直接选用轧制型钢截面，如圆钢、钢管、角钢、工字钢、H 型钢、T 型钢等[图3-2（a）]；也可选用由型钢或钢板组成的组合截面[图3-2（b）]；在轻型结构中则可采用冷弯薄壁型钢截面[图3-2（c）]。

以上这些截面中，截面紧凑（如圆钢）或对两主轴刚度相差悬殊者（如单槽钢、工字钢），一般适用于轴心受拉构件，而受压构件通常采用较为开展、组成板件宽而薄的截面。

（2）格构式构件[图3-2（d）]容易使压杆实现两主轴方向的稳定性。

这种构件的刚度大、抗扭性好，用料较省。

格构式截面一般由两个或多个型钢肢件组成，肢件之间采用缀条或缀板连成整体，缀条和缀板统称为缀材。

图3-2 轴心受力杆件的截面形式（a）轧制型钢截面；（b）焊接实腹式组合截面；（c）冷弯薄壁型钢截面；（d）格构式截面3.2 轴心受力构件的强度及刚度轴心受拉构件的设计除根据结构用途、构件受力大小和材料供应情况选用合理的截面形式外，还要对所选截面进行强度和刚度验算。

强度要求就是使构件截面上的最大正应力不超过钢材的强度设计值，刚度要求就是使构件的长细比不超过容许长细比。

轴心受压构件在设计时，除使所选截面满足强度和刚度要求外，还应使其满足构件整体稳定性和局部稳定性的要求。

整体稳定性要求是使构件在设计荷载作用下不致发生屈曲而丧失承载能力；局部稳定性要求一般是使组成构件的板件宽厚比不超过规定限值，以保证板件不会屈曲，或者使格构式构件的分肢不发生屈曲。

钢结构强度稳定性计算书计算依据：1、《钢结构设计规范》GB50017-2003一、构件受力类别：轴心受压构件。

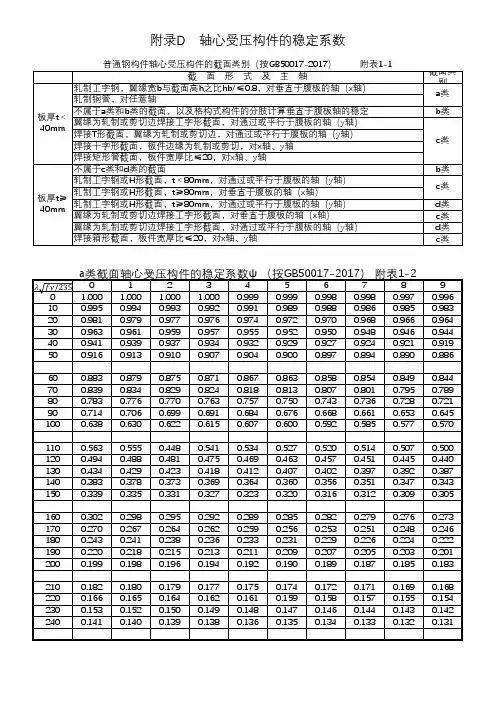

二、强度验算：1、轴心受压构件的强度，可按下式计算：σ = N/A n≤ f式中N──轴心压力,取N= 10 kN；A n──净截面面积,取A n= 298 mm2；轴心受压构件的强度σ= N / A n = 10×103 / 298 = 33.557 N/mm2；f──钢材的抗压强度设计值，取f= 205 N/mm2；由于轴心受压构件强度σ= 33.557 N/mm2≤承载力设计值f=205 N/mm2,故满足要求！2、摩擦型高强螺栓连接处的强度，按下面两式计算，取最大值：σ = (1-0.5n1/n)N/A n≤ f式中N──轴心压力,取N= 10 kN；A n──净截面面积,取A n= 298 mm2；f──钢材的抗压强度设计值，取f= 205 N/mm2；n──在节点或拼接处，构件一端连接的高强螺栓数目,取n = 4；n1──所计算截面(最外列螺栓处)上高强螺栓数目；取n1 = 2；σ= (1-0.5×n1/n)×N/A n=(1-0.5×2/4)×10×103/298=25.168 N/mm2；σ = N/A ≤ f式中N──轴心压力,取N= 10 kN；A──构件的毛截面面积，取A= 354 mm2；σ=N/A=10×103/354=28.249 N/mm2；由于计算的最大强度σmax = 28.249 N/mm2≤承载力设计值=205 N/mm2,故满足要求！3、轴心受压构件的稳定性按下式计算：N/φA n≤ f式中N──轴心压力,取N= 10 kN；l──构件的计算长度,取l=5000 mm；i──构件的回转半径,取i=23.4 mm；λ──构件的长细比, λ= l/i= 5000/23.4 = 213.675；[λ]──构件的允许长细比,取[λ]=250 ；构件的长细比λ= 213.675 ≤[λ] = 250，满足要求；φ──轴心受压构件的稳定系数, λ=l/i计算得到的构件柔度系数作为参数查表得φ=0.165；A n──净截面面积,取A n= 298 mm2；f──钢材的抗压强度设计值，取f= 205 N/mm2；N/(φA n)=10×103/(0.165×298)=203.376 N/mm2；由于σ= 203.376 N/mm2≤承载力设计值f=205 N/mm2,故满足要求！。

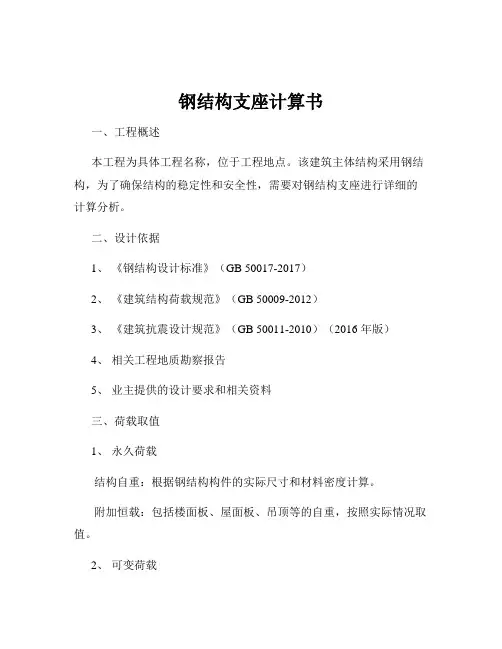

钢结构支座计算书一、工程概述本工程为具体工程名称，位于工程地点。

该建筑主体结构采用钢结构，为了确保结构的稳定性和安全性，需要对钢结构支座进行详细的计算分析。

二、设计依据1、《钢结构设计标准》（GB 50017-2017）2、《建筑结构荷载规范》（GB 50009-2012）3、《建筑抗震设计规范》（GB 50011-2010）（2016 年版）4、相关工程地质勘察报告5、业主提供的设计要求和相关资料三、荷载取值1、永久荷载结构自重：根据钢结构构件的实际尺寸和材料密度计算。

附加恒载：包括楼面板、屋面板、吊顶等的自重，按照实际情况取值。

2、可变荷载楼面活荷载：根据建筑物的使用功能，按照规范取值。

屋面活荷载：考虑雪荷载、积灰荷载等，按照规范取值。

风荷载：根据工程所在地的基本风压、地面粗糙度等参数，按照规范计算风荷载标准值。

地震作用：根据工程所在地的抗震设防烈度、设计基本地震加速度等参数，按照规范计算地震作用。

四、支座类型及布置本工程采用的钢结构支座类型为具体支座类型，其布置方式如下：1、在建筑物的具体位置设置支座，支座间距为具体间距。

2、支座的平面布置应满足结构受力要求，同时考虑建筑物的使用功能和建筑造型。

五、支座反力计算1、竖向反力计算考虑永久荷载和可变荷载的组合，按照结构力学方法计算各支座处的竖向反力。

对于多跨连续结构，应考虑支座的不均匀沉降对竖向反力的影响。

2、水平反力计算风荷载作用下，根据结构的抗侧刚度和变形，计算各支座处的水平反力。

地震作用下，按照振型分解反应谱法或时程分析法计算各支座处的水平反力。

六、支座受力分析1、抗压强度验算支座承受的竖向压力应小于其抗压承载力设计值。

抗压承载力设计值根据支座的材料和几何尺寸，按照相关规范计算。

2、抗剪强度验算支座承受的水平剪力应小于其抗剪承载力设计值。

抗剪承载力设计值根据支座的材料和构造，按照相关规范计算。

3、稳定性验算对于受压支座，应进行稳定性验算，确保其在竖向荷载作用下不发生失稳。

钢结构计算书一、构件受力类别轴心受拉构件强度计算。

二、强度验算：1．轴心受拉构件的强度，可按下式计算：式中：N──轴心拉力或轴心压力，取N=132.00(kN)；A n──净截面面积，取A n=8300.00(mm2)；轴心受拉构件的强度σ=N/A n=132.00×103/8300.00=15.904(N/mm2)；f──钢材的抗拉强度设计值，取f=215.00(N/mm2)；由于轴心受拉构件强度σ= 15.904N/mm2≤承载力设计值f=215.00 N/mm2,故满足要求！2．摩擦型高强螺栓连接处的强度，按下式计算，取最大值：式中：N──轴心拉力或轴心压力，取N=132.00(kN)；A n──净截面面积，取A n=8300.00(mm2)；A──构件的毛截面面积，取A=8300.00(mm2)；f──钢材的抗拉强度设计值，取f=215.00(N/mm2)；n──在节点或拼接处，构件一端连接的高强螺栓数目，取n=8；n1──所计算截面(最处列螺栓处)上高强螺栓数目；取n1=10。

σ=(1-0.5×10/8)×132.00×103/8300.00=5.964(N/mm2)；式中：N──轴心拉力或轴心压力，取N=132.00(kN)；A──构件的毛截面面积，取A=8300.00(mm2)；σ=N/A=132.00×103/8300.00=15.904(N/mm2)；由于轴心受拉构件强度σ= 15.904N/mm2≤承载力设计值f=215.00 N/mm2,故满足要求！3、受拉构件的长细比，可按下式计算：l──构件的计算长度,取l=3000.00 mm；i──构件的回转半径,取i=182.00 mm；λ──构件的长细比, λ= l/i= 3000.00/182.00 =16.484；[λ]──构件的允许长细比,取[λ]= 150.00 ；构件的长细比λ= 16.484 ≤[λ] = 150.00，满足要求；。

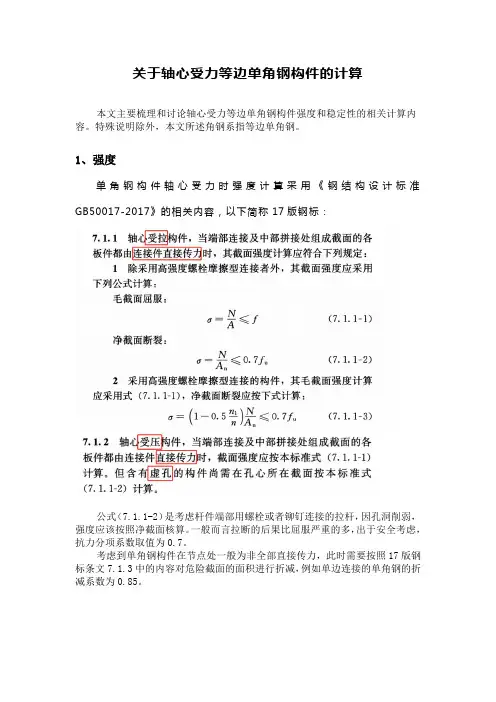

关于轴心受力等边单角钢构件的计算本文主要梳理和讨论轴心受力等边单角钢构件强度和稳定性的相关计算内容。
