数字图像处理知识点

图像分类：根据图像空间坐标和幅度（亮度或色彩）的连续性可分为模拟（连续）图像和数字图像。

模拟图像是空间坐标和幅度都连续变化的图像，而数字图像是空间坐标和幅度均用离散的数字（一般是整数）表示的图像。

图像的数学表示：一幅图像所包含的信息首先表现为光的强度（intensity）,即一幅图像可看成是空间各个坐标点上的光强度I 的集合，其普遍数学表达式为：I = f (x，y，z，λ，t) 式中(x,y,z)是空间坐标，λ是波长，t是时间，I是光点(x,y,z)的强度（幅度）。

上式表示一幅运动的(t)、彩色/多光谱的(λ)、立体的(x,y,z)图像。

图像的特点：1.空间有界:人的视野有限，一幅图像的大小也有限。

2.幅度（强度）有限：即对于所有的x，y都有0≤f(x,y) ≤Bm其中Bm为有限值。

图像三大类：在每一种情况下，图像的表示可省略掉一维，即1.静止图像：I = f（x，y，z, λ）2.灰度图像：I = f（x，y，z，t ）3.平面图像：I = f（x，y,λ,t）而对于平面上的静止灰度图像，其数学表达式可简化为：I = f（x，y）数字图像处理的基本步骤：1.图像信息的获取：采用图像扫描仪等将图像数字化。

2.图像信息的存储：对获取的数字图像、处理过程中的图像信息以及处理结果存储在计算机等数字系统中。

3.图像信息的处理：即数字图像处理，它是指用数字计算机或数字系统对数字图像进行的各种处理。

4.图像信息的传输：要解决的主要问题是传输信道和数据量的矛盾问题，一方面要改善传输信道，提高传输速率，另外要对传输的图像信息进行压缩编码，以减少描述图像信息的数据量。

5.图像信息的输出和显示：用可视的方法进行输出和显示。

数字图像处理系统五大模块：数字图像处理系统由图像输入、图像存储、图像通信、图像处理和分析五个模块组成。

1.图像输入模块：图像输入也称图像采集或图像数字化，它是利用图像采集设备（如数码照相机、数码摄像机等）来获取数字图像，或通过数字化设备（如图像扫描仪）将要处理的连续图像转换成适于计算机处理的数字图像。

第一章基本概念1、图像：是对客观存在物体的一种相似性的生动模仿与描述。

（图像是对客观存在的物体的某种属性的平面或空间描述）2、图像分为：物理图像、虚拟图像物理图像：物质和能量的实际分布。

虚拟图像：采用数学的方法，将由概念形成的物体（不是实物）进行表示的图像。

3、图像分为：数字图像（离散的）模拟图像（连续的）4、数字图像是用数字阵列表示的图像。

数字阵列中的每一个数字，表示数字图像的一个最小单位，称为像素。

像素是组成数字图像的基本元素。

5、数字图像的表示方法：（以黑白图像为例）黑白图像可用二维函数f(x,y)表示，其中x,y是平面的二维坐标，f(x,y)表示点(x,y)的亮度值(灰度值) 。

7、数字图像处理(Digital Image Processing)是通过计算机对图像进行去除噪声、增强、复原、分割、提取特征等处理的方法和技术。

8、低级图像处理、中级图像处理和高级图像处理。

（1）低级图像处理：主要对图象进行各种加工以改善图象的视觉效果、或突出有用信息，并为自动识别打基础，或通过编码以减少对其所需存储空间、传输时间或传输带宽的要求。

特点：输入是图像，输出也是图像。

（2）中级图像处理：主要对图像中感兴趣的目标进行检测（或分割）和测量，以获得它们的客观信息从而建立对图像的描述。

特点：输入是图像，输出是特征（如边界、轮廓及物体标识）。

（3）高级图像处理：在中级图像处理的基础上，进一步研究图像中各目标的性质和它们之间相互的联系，并得出对图像内容含义的理解（对象识别）及对原来客观场景的解释（计算机视觉）。

特点：输入是数据，输出是理解。

9、根据你自己的理解，选择一个数字图像处理的应用实例，并简单说明其中涉及的具体技术。

在用手机软件修图时，照片由模糊变清晰用的是图像增强技术、放大缩小用的是图像的几何变换技术、把某个特征提取出来用的是图像分割技术。

第二章采样量化1、黑白图像是指图像的每个像素只能是黑或者白，没有中间的过渡，故又称为２值图像。

数字图像处理知识点总结第一章导论1.图像：对客观对象的一种相似性的生动性的描述或写真.2.图像分类：按可见性（可见图像、不可见图像），按波段数（单波段、多波段、超波段），按空间坐标和亮度的连续性（模拟和数字)。

3.图像处理：对图像进行一系列操作，以到达预期目的的技术。

4.图像处理三个层次:狭义图像处理、图像分析和图像理解。

5.图像处理五个模块：采集、显示、存储、通信、处理和分析。

第二章数字图像处理的基本概念6.模拟图像的表示：f（x，y)＝i（x,y)×r(x，y），照度分量0< i（x,y）< ∞ ，反射分量0 <r（x,y）〈1.7.图像数字化:将一幅画面转化成计算机能处理的形式——数字图像的过程。

它包括采样和量化两个过程。

像素的位置和灰度就是像素的属性。

8.将空间上连续的图像变换成离散点的操作称为采样。

采样间隔和采样孔径的大小是两个很重要的参数。

采样方式：有缝、无缝和重叠。

9.将像素灰度转换成离散的整数值的过程叫量化。

10.表示像素明暗程度的整数称为像素的灰度级（或灰度值或灰度）。

11.数字图像根据灰度级数的差异可分为:黑白图像、灰度图像和彩色图像。

12.采样间隔对图像质量的影响：一般来说，采样间隔越大，所得图像像素数越少，空间分辨率低，质量差,严重时出现像素呈块状的国际棋盘效应；采样间隔越小，所得图像像素数越多，空间分辨率高，图像质量好，但数据量大。

13.量化等级对图像质量的影响：量化等级越多，所得图像层次越丰富，灰度分辨率高，图像质量好，但数据量大;量化等级越少,图像层次欠丰富，灰度分辨率低，会出现假轮廓现象,图像质量变差，但数据量小.但在极少数情况下对固定图像大小时，减少灰度级能改善质量，产生这种情况的最可能原因是减少灰度级一般会增加图像的对比度。

例如对细节比较丰富的图像数字化.14.数字化器组成：1)采样孔:保证单独观测特定的像素而不受其它部分的影响。

2)图像扫描机构：使采样孔按预先确定的方式在图像上移动。

数字图像处理基本知识数字图像处理基木知识图像处理最早出现于20世纪50年代，当时的电子计算机己经发展到一定水平，人们开始利用计算机来处理图形和图像信息。

数字图像处理作为一门学科大约形成于20世纪60年代初期。

早期的图像处理的目的是改善图像的质量，它以人为对象，以改善人的视觉效果为目的。

图像处理中，输入的是质量低的图像，输出的是改善质量后的图像，常用的图像处理方法有图像增强、复原、编码、压缩等。

数字图像处理常用方法：1）图像变换：由于图像阵列很大，直接在空间域中进行处理，涉及计算量很大。

因此，往往采用各种图像变换的方法，如傅立叶变换、沃尔什变换、离散余弦变换等间接处理技术，将空间域的处理转换为变换域处理，不仅可减少计算量，而且可获得更有效的处理（如傅立叶变换可在频域中进行数字滤波处理）。

目前新兴研究的小波变换在时域和频域中都具有良好的局部化特性，它在图像处理中也有着广泛而有效的应用。

2）图像编码压缩：图像编码压缩技术可减少描述图像的数据量（即比特数），以便节省图像传输、处理时间和减少所占用的存储器容量。

压缩可以在不失真的前提下获得，也可以在允许的失真条件下进行。

编码是压缩技术中最重要的方法，它在图像处理技术中是发展最早且比较成熟的技术。

3）图像增强和复原：图像增强和复原的目的是为了提高图像的质量，如去除噪声，提高图像的清晰度等。

图像增强不考虑图像降质的原因，突出图像中所感兴趣的部分。

如强化图像高频分量，可使图像中物体轮廓清晰，细节明显；如强化低频分量可减少图像中噪声影响。

图像复原要求对图像降质的原因有一定的了解，一般讲应根据降质过程建立“降质模型”，再采用某种滤波方法，恢复或重建原来的图像。

4）图像分割：图像分割是数字图像处理中的关键技术之一。

图像分割是将图像中有意义的特征部分提取出来，其有意义的特征有图像中的边缘、区域等，这是进一步进行图像识别、分析和理解的基础。

虽然目前己研究出不少边缘提取、区域分割的方法，但还没有一种普遍适用于各种图像的有效方法。

数字图像处理知识点课程重点：图像数字化，图像变换，图像增强，图像的恢复与重建，图像的编码，图像的分割与特征提取，图像识别。

数字图像处理的基本内容：1、图像获取。

举例：摄像机+图像采集卡、数码相机等。

2、图像增强。

显示图像中被模糊的细节，或是突出图像中感兴趣的特征。

3、图像复原。

以图像退化的数学模型为基础，来改善图像质量。

4、图像压缩。

减小图像的存储量，或者在图像传输时降低带宽。

5、图像分割。

将一幅图像划分为几个组成部分或分割出目标物体。

6、图像的表达与描述。

图像分割后，输出分割标记或目标特征参数。

7、目标识别。

把目标进行分类的过程。

8、彩色图像处理。

9、形态学处理。

10、图像的重建。

第一章导论图像按照描述模型可以分为:模拟图像和数字图像。

1)模拟图像，模拟图像可用连续函数来描述。

其特点：光照位置和光照强度均为连续变化的。

2)数字图像，数字图像是图像的数字表示，像素是其最小的单位,用矩阵或数组来描述图像处理：对图像进行一系列的操作,以达到预期的目的的技术。

内容：研究图像信息的获取、传输、存储，变换、显示、理解与综合利用”的一门崭新学科。

三个层次：狭义图像处理，图像分析，图像理解。

狭义图像处理主要指对图像进行各种操作以改善图像的视觉效果，或对图像进行压缩编码以减少所需存储空间或传输时间、传输通路的要求。

图像分析主要是对图像中感兴趣的目标进行检测和测量，从而建立对图像的描述。

图像分析是一个从图像到数值或符号的过程。

图像理解则是在图像分析的基础上，进一步研究图像中各目标的性质和它们之间的相互联系，并得出对图像内容含义的理解以及对原来客观场景的解译，从而指导和规划行动;图像分析主要是以观察者为中心研究客观世界，图像理解在一定程度上是以客观世界为中心，借助知识、经验等来把握整个客观世界。

图像处理的三个层次：低级图像处理内容：主要对图像进行各种加工以改善图像的视觉效果、或突出有用信息，并为自动识别打基础，或通过编码以减少对其所需存储空间、传输时间或传输带宽的要求。

数字图像处理知识点总结第二章：数字图像处理的基本概念2.3 图像数字化数字化是将一幅画面转化成计算机能处理的数字图像的过程。

包括：采样和量化。

2.3.1、2.3.2采样与量化1.采样：将空间上连续的图像变换成离散点。

（采样间隔、采样孔径）2.量化：采样后的图像被分割成空间上离散的像素，但是灰度是连续的，量化就是将像素灰度转换成离散的整数值。

一幅数字图像中不同灰度值的个数称为灰度级。

二值图像是灰度级只有两级的。

（通常是0和1）存储一幅大小为M×N、灰度级数为G的图像所需的存储空间：（bit）2.3.3像素数、量化参数与数字化所得到的数字图像间的关系1.一般来说，采样间隔越大，所得图像像素数越少，空间分辨率低，质量差，严重时会出现国际棋盘效应。

采样间隔越小，所的图像像素数越多，空间分辨率高，图像质量好，但是数据量大。

2.量化等级越多，图像层次越丰富，灰度分辨率高，图像质量好，但数据量大。

量化等级越少，图像层次欠丰富，灰度分辨率低，会出现假轮廓，质量变差，但数据量小。

2.4 图像灰度直方图2.4.1定义灰度直方图是反映一幅图像中各灰度级像素出现的频率，反映灰度分布情况。

2.4.2性质（1）只能反映灰度分布，丢失像素位置信息（2）一幅图像对应唯一灰度直方图，反之不一定。

（3）一幅图像分成多个区域，多个区域的直方图之和是原图像的直方图。

2.4.3应用（1）判断图像量化是否恰当（2）确定图像二值化的阈值（3）物体部分灰度值比其他部分灰度值大的时候可以统计图像中物体面积。

（4）计算图像信息量（熵）2.5图像处理算法的形式2.5.1基本功能形式（1）单幅->单幅（2）多幅->单幅（3）多幅/单幅->数字或符号2.5.2图像处理的几种具体算法形式（1）局部处理（邻域，如4-邻域，8-邻域）（移动平均平滑法、空间域锐化等）（2）迭代处理反复对图像进行某种运算直到满足给定条件。

（3）跟踪处理选择满足适当条件的像素作为起始像素，检查输入图像和已得到的输出结果，求出下一步应该处理的像素。

第一章：数字图像处理研究的内容主要有：（1）图像获取，表示和表现（2）图像增强（3）图像复原（4）图像分割（5）图像分析（6）图像重建（7）图像压缩编码数字图像处理：利用计算机对图像进行去除噪声、增强、复原、分割、特征提取、识别等处理的理论、方法和技术。

一般情况下，图像处理是用计算机和实时硬件实现的，因此，也称之为计算机图像的实现。

数字图像处理的特点：（1）处理精度高，再现性好（2）易于控制处理效果（3）处理的多样性（4）图像数据量庞大（5）处理费时（6）图像处理技术综合性强图像：就是三维场景在二维平面上的影像数字图像：是用配置在二维平面（画面）上的灰度值或彩色值来表示信息的，信息扩展在二维平面上。

数字图像以数字格式存储图像数据，数字图像常用矩阵来描述。

图像处理的研究目的：（1）提高图像的视感质量，以达到赏心悦目的目的（2）提取图像中所包含的某些特征或特殊信息，只要用于计算机分析，经常用作模式识别，计算机视觉的预处理（3）对图像数据进行变换、编码和压缩，以便于图像的存储和传输图像工程三层示意图：图像工程的内容可分为图像处理、图像分析和图像理解三个层次，这三个层次既有联系又有区别，如下图所示。

图像处理、图像分析、图像理解各有什么特点？它们之间有何联系和区别？图像处理：的重点是图像之间进行的变换。

尽管人们常用图像处理泛指各种图像技术，但比较狭义的图像处理主要是对图像进行各种加工，以改善图像的视觉效果并为自动识别奠定基础，或对图像进行压缩编码以减少所需存储空间图像分析：主要是对图像中感兴趣的目标进行检测和测量，以获得它们的客观信息，从而建立对图像的描述。

如果说图像处理是一个从图像到图像的过程，则图像分析是一个从图像到数据的过程。

这里的数据可以是目标特征的测量结果，或是基于测量的符号表示，它们描述了目标的特点和性质。

图像理解：的重点是在图像分析的基础上，进一步研究图像中各目标的性质和它们之间的相互联系，并得出对图像内容含义的理解以及对原来客观场景的解释，从而指导和规划行动。

数字图像处理复习第一章概述1. 图像的概念及数字图像的概念。

图-是物体透射或反射光的分布，是客观存在的。

像-是人的视觉系统对图的接受在大脑中形成的印象或反映，图像是图和像的有机结合，是客观世界能量或状态以可视化形式在二维平面上的投影。

数字图像是物体的一个数字表示，是以数字格式存放的图像。

2. 数字图像处理的概念。

数字图像处理又称为计算机图像处理，它是指将图像信号转换成数字信号并利用计算机对其进行处理的过程，以提高图像的实用性。

3. 数字图像处理的优点。

精度高、再现性好、通用性、灵活性强第二章数字图像处理基础1. 人眼视觉系统的基本构造P14 图2.1人眼横截面简图2. 亮度的适应和鉴别人眼对光亮度的适应性非常高，一般情况下跨度达到10的10次方量级，从伸手不见五指到闪光灯强曝光。

3.光强度与主观亮度曲线。

P15 图2.4光强度与主观亮度的关系曲线4. 图像的数字化及表达。

（采样和量化的概念）图像获取即图像的数字化过程，包括扫描、采样和量化。

采样：将空间上连续的图像变成离散点的操作 量化：将像素灰度转换成离散的整数值的过程5. 图像采样过程中决定采样空间分辨率最重要的两个参数。

采样间隔、采样孔径6. 图像量化过程中量化级数与量化灰度取值范围之间的关系量化等级越多，所得图像层次越丰富，灰度分辨率高，图像质量好，但数据量大；量化等级越少，图像层次欠丰富，灰度分辨率低，会出现假轮廓现象，图像质量变差，但数据量小.7. 像素的相邻领域概念（4领域，8领域）。

设为位于坐标处的一个像素（x+1,y ），（x-1,y ），（x,y+1），（x,y-1） 组成的4邻域，用)(4p N 表示。

（x+1,y+1），（x+1,y-1），（x-1,y+1），（x-1,y-1） 像素集用)p (N D 表示)(4p N 和)p (N D 合起来称为p 的8邻域，用)(8p N 表示。

8. 领域空间内像素距离的计算。

（欧式距离，街区距离，棋盘距离） p 和q 之间的欧式距离定义为： 22)()(),(t y s x q p D e -+-=p 和q 之间的4D 距离（也叫城市街区距离）定义为： t y s x q p D -+-=),(4p 和q 之间的8D 距离（也叫棋盘距离）定义为： ),max(),(8t y s x q p D --=第三章 图像的基本运算（书后练习3.2，3.9 ） 1. 线性点运算过程中各参数表示的含义（k ，b ）。

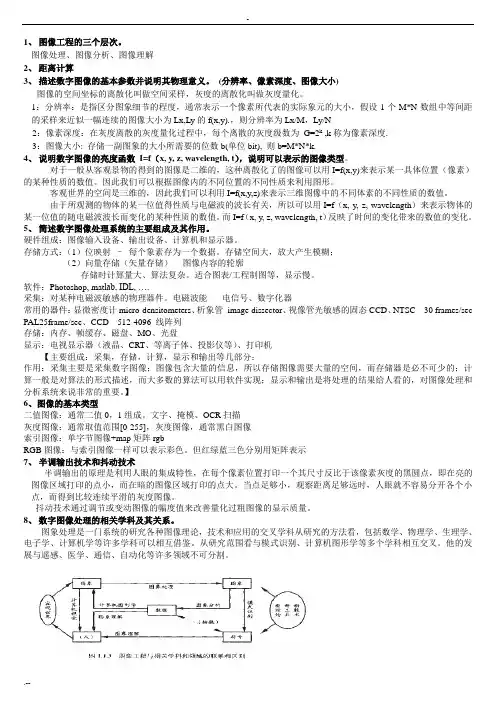

1、图像工程的三个层次。

图像处理、图像分析、图像理解2、距离计算3、描述数字图像的基本参数并说明其物理意义。

(分辨率、像素深度、图像大小)图像的空间坐标的离散化叫做空间采样，灰度的离散化叫做灰度量化。

1：分辨率：是指区分图象细节的程度，通常表示一个像素所代表的实际象元的大小，假设1个M*N数组中等间距的采样来近似一幅连续的图像大小为Lx,Ly的f(x,y).，则分辨率为Lx/M，Ly/N2：像素深度：在灰度离散的灰度量化过程中，每个离散的灰度级数为G=2k ,k称为像素深度.3：图像大小: 存储一副图象的大小所需要的位数b(单位bit), 则b=M*N*k.4、说明数字图像的亮度函数I=f（x, y, z, wavelength, t），说明可以表示的图像类型。

对于一般从客观景物的得到的图像是二维的，这种离散化了的图像可以用I=f(x,y)来表示某一具体位置（像素）的某种性质的数值。

因此我们可以根据图像内的不同位置的不同性质来利用图形。

客观世界的空间是三维的，因此我们可以利用I=f(x,y,z)来表示三维图像中的不同体素的不同性质的数值。

由于所观测的物体的某一位值得性质与电磁波的波长有关，所以可以用I=f（x, y, z, wavelength）来表示物体的某一位值的随电磁波波长而变化的某种性质的数值。

而I=f（x, y, z, wavelength, t）反映了时间的变化带来的数值的变化。

5、简述数字图像处理系统的主要组成及其作用。

硬件组成：图像输入设备、输出设备、计算机和显示器。

存储方式：（1）位映射–每个象素存为一个数据。

存储空间大，放大产生模糊；（2）向量存储（矢量存储）-- 图像内容的轮廓存储时计算量大、算法复杂。

适合图表/工程制图等，显示慢。

软件：Photoshop, mat lab, IDL, ….采集：对某种电磁波敏感的物理器件。

电磁波能-----电信号、数字化器常用的器件：显微密度计micro-densitometers、析象管image dissector、视像管光敏感的固态CCD、NTSC 30 frames/sec PAL25frame/sec、CCD 512-4096 线阵列存储：内存、帧缓存、磁盘、MO、光盘显示：电视显示器（液晶、CRT、等离子体、投影仪等）、打印机【主要组成：采集，存储，计算，显示和输出等几部分；作用：采集主要是采集数字图像；图像包含大量的信息，所以存储图像需要大量的空间，而存储器是必不可少的；计算一般是对算法的形式描述，而大多数的算法可以用软件实现；显示和输出是将处理的结果给人看的，对图像处理和分析系统来说非常的重要。

数字图像处理知识点汇总1. 什么是数字图像处理？就是利⽤数字计算机或其他⾼速、⼤规模集成数字硬件，对从图像信息转换来的数字电信号进⾏某些数字运算或处理，以期提⾼图像的质量或达到⼈们所要求的某些预期的结果。

2.图像的表⽰⽅法：.不等长码3. 图像数字化的过程包括两个⽅⾯：采样和量化。

i. 图像在空间上的离散化称为采样，即使空间上连续变化的图像离散化。

也就是⽤空间上部分点的灰度值来表⽰图像，这些点称其为样点。

ii. 对样点灰度值的离散化过程称为量化。

也就是对每个样点值数量化，使其只和有限个可能电平数中的⼀个对应，即使图像的灰度值离散化。

量化也可以分为两种：⼀种是将样点灰度值等间隔分档取数，称为均匀量化；另⼀种是不等间隔分档取整，称为⾮均匀量化。

4. 样点的约束条件：由这些样点，采⽤某种⽅法能够正确重建原图像，采样的⽅法有两类：⼀类是直接对表⽰图像的⼆维函数值进⾏采样，即读取各离散点上的信号值，所得结果就是⼀个样点值阵列，所以也成为点阵采样；另⼀类是先将图像函数进⾏某种正交变换，⽤其变换系数作为采样值，故称为正交系数采样。

5. 最佳量化：6. 图像噪声的分类：按噪声的来源外部噪声：从处理系统外来的影响。

内部噪声：（1）由光和电的基本0(0o)1(45o) 2(90o)3(135o)4(180o) 5(225o)6(270o)7(315o)性质引起的噪声。

（2）电器的机械运动产⽣噪声。

（3）元器件材料本⾝引起的噪声。

（4）系统内部电路噪声。

从统计观点：平稳噪声、⾮平稳噪声从噪声幅度分布：⾼斯噪声、瑞利噪声、椒盐噪声……按噪声和信号之间关系：加法性噪声乘法性噪声7. 图像质量评价：（1）客观保真度准则（2）主观保真度准则相对评价：：对⼀批图象从好到坏进⾏排队，按排队关系评分8.三基⾊原理：颜⾊的基本属性：⾊调(hue)：由物体反射光线的波长决定，是颜⾊本质的基本特性。

饱和度(saturation)：由物体反射光中混⼊⽩光的多少决定，指颜⾊的鲜明程度。

数据图像处理期末复习1.1数字图像处理及特点1、什么是数字图像？什么是数字图像处理？数字图像：数字图像是物体的一个数字表示，是以数字格式存放的图像，它传递着物理世界事物状态的信息，是人类获取外界信息的主要途径。

数字图像处理：它指将图像信号转换成数字信号并利用计算机对其进行处理的过程，已提高图像的实用性，达到人们所要求的的预期结果。

2、图像处理的目的①提高图像的视觉质量，以达到赏心悦目的目的。

②提取图像中所包含的某些特征或特殊信息，便于计算机分析。

③对图像数据进行变换、编码和压缩，便于图像的存储和传输。

3、数字图像的特点①处理信息量很大②数字图像处理占用的频带较宽③数字图像中各个像素相关性大1.2数字图像处理系统1、数字图像处理系统的组成（结构）数字图像处理系统由输入设备、输出设备、存储、处理组成。

图像输入设备将图像输入的模拟物理量转变为数字化的电信号，以供计算机处理。

图像输出设备则是将图像处理的中间结果或最后结果显示或打印记录。

图像处理计算机系统是以软件方式完成对图像的各种处理和识别，是数字图像处理系统的核心部分。

由于图像处理的信息量大，还必须有存储设备。

2、数字图像处理的优点①精度高②再现性好③通用性、灵活性强1.3数字图像处理的主要研究内容1、数字图像处理的主要研究内容①图像增强②图像编码③图像复原④图像分割⑤图像分类⑥图像重建1.4数字图像处理的应用和发展1、举例说明数字图像处理有哪些应用和发展？①航天和航空技术方面的应用②生物医学工程方面的应用③通信工程方面的应用④工业和工程方面的应用⑤军事、公安方面的应用⑥文化艺术方面的应用⑦其他方面的应用2、数字图像处理领域的发展方向①图像处理的发展向着高速率、高分辨率、立体化、多媒体化、智能化和标准化方向发展。

②图像、图形结合朝着三维成像或多维成像的方向发展③结合多媒体技术，硬件芯片越来越多，把图像处理的众多功能固化在芯片上将会有更加广阔的应用领域④在图像处理领域近年来引入了一些新的理论并提出了一些新的算法，如神经网络。

数字图像处理基本知识1、数字图像：数字图像，⼜称为数码图像或数位图像，是⼆维图像⽤有限数字数值像素的表⽰。

数字图像是由模拟图像数字化得到的、以像素为基本元素的、可以⽤数字计算机或数字电路存储和处理的图像。

2、数字图像处理包括内容：图像数字化；图像变换；图像增强；图像恢复；图像压缩编码；图像分割；图像分析与描述；图像的识别分类。

3、数字图像处理系统包括部分：输⼊（采集）；存储；输出（显⽰）；通信；图像处理与分析。

4、从“模拟图像”到“数字图像”要经过的步骤有：图像信息的获取；图像信息的存储；图像信息处理；图像信息的传输；图像信息的输出和显⽰。

5、数字图像1600x1200什么意思？灰度⼀般取值范围0~255，其含义是什么？数字图像1600x1200表⽰空间分辨率为1600x1200像素；灰度范围0~255指⽰图像的256阶灰阶，就是通过不同程度的灰⾊来来表⽰图像的明暗关系，8bit的灰度分辨率。

6、图像的数字化包括哪两个过程？它们对数字化图像质量有何影响？采样；量化采样是将空间上连续的图像变换成离散的点，采样频率越⾼，还原的图像越真实。

量化是将采样出来的像素点转换成离散的数量值，⼀幅数字图像中不同灰度值得个数称为灰度等级，级数越⼤，图像越是清晰。

7、数字化图像的数据量与哪些因素有关？图像分辨率；采样率；采样值8、什么是灰度直⽅图？它有哪些应⽤？从灰度直⽅图中你可可以获得哪些信息？灰度直⽅图反映的是⼀幅图像中各灰度级像素出现的频率之间的关系它可以⽤于：判断图像量化是否恰当；确定图像⼆值化的阈值；计算图像中物体的⾯积；计算图像信息量。

从灰度直⽅图中你可可以获得：暗图像对应的直⽅图组成成分⼏种在灰度值较⼩的左边⼀侧明亮的图像的直⽅图则倾向于灰度值较⼤的右边⼀侧对⽐度较低的图像对应的直⽅图窄⽽集中于灰度级的中部对⽐度⾼的图像对应的直⽅图分布范围很宽⽽且分布均匀9、什么是点处理？你所学算法中哪些属于点处理？在局部处理中，输出值仅与像素灰度有关的处理称为点处理。

1.欧氏距离：坐标分别位于（x，y）和（u，v）处的像素p和像素q之间的欧氏距离定义为：D e(p,q)=（x−u）2+（y−u）212。

2.街区距离：坐标分别位于（x，y）和（u，v）处的像素p和像素q之间的街区距离定义为:D4p，q=x−u+y−v。

3.棋盘距离：坐标分别位于（x，y）和（u，v）处的像素p和像素q之间的街区距离定义为:D8p，q=man（x−u，y−v）。

4.灰度数字图像有什么特点？答：灰度数字图像的特点是只有灰度（亮度）属性，没有彩色属性。

对于灰度级为L的图像，起灰度取值范围为[0，L-1].5.一副200×300的二值图像、16灰度级图像和256灰度级图像分别需要多少存储空间？答：由于存储一副M×N的灰度级为L 的数字图像所需的位数为：M ×N×L，其中L=2k。

二值图像，16灰度级图像和256灰度级图像的k值分别为1、4和8，也即存储一个像素需要的位数分别为1位、4位和8位。

所以，一副200×300的二值图像所需的存储空间为200×300×1/8=7.5kB；一副200×300的16灰度级图像所需的存储空间为200×300×4/8=30kB；一副200×300的256灰度级的图像所需的存储空间为200×300×8/8=60kB。

6.简述采样数变化对图像视觉效果的影响。

答：在对某景物的连续图像进行均匀采样时，在空间分辨率（这里指线对宽度）不变的情况下，采样数越少，即采样密度越低，得到的数字图像阵列M×N越小，也即数字图像尺寸就越小。

反之，采样数越多，即采样密度越高，得到的数字图像阵列M×N 越大，也即数字图像的尺寸就越大。

7.简述灰度级分辨率变化对图像视觉效果的影响。

答：灰度级分辨率是指在灰度级别克分辨的最小变化。

灰度级别越大，也即图像的灰度级分辨率越高，景物图像总共反映其亮度的细节就越丰富，图像质量也就越高。

数字图像处理(1)(总16页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--一．名词解释1. 数字图像：是将一幅画面在空间上分割成离散的点（或像元），各点（或像元）的灰度值经量化用离散的整数来表示，形成计算机能处理的形式。

2.图像：是自然生物或人造物理的观测系统对世界的记录，是以物理能量为载体，以物质为记录介质的信息的一种形式。

3. 数字图像处理：采用特定的算法对数字图像进行处理，以获取视觉、接口输入的软硬件所需要数字图像的过程。

4. 图像增强：通过某种技术有选择地突出对某一具体应用有用的信息，削弱或抑制一些无用的信息。

5. 灰度直方图：灰度直方图是灰度级的函数，描述的是图像中具有该灰度级的像素的个数。

或：灰度直方图是指反映一幅图像各灰度级像元出现的频率。

6. 细化：提取线宽为一个像元大小的中心线的操作。

连通的定义：对于具有值V的像素p和q ,如果q在集合N8(p)中,则称这两个像素是8-连通的。

8.中值滤波：中值滤波是指将当前像元的窗口（或领域）中所有像元灰度由小到大进行排序，中间值作为当前像元的输出值。

9.像素的邻域：邻域是指一个像元（x，y）的邻近（周围）形成的像元集合。

即{（x=p,y=q）}p、q为任意整数。

像素的四邻域：像素p(x,y)的4-邻域是:(x+1,y),(x-1,y) ,(x,y+1), (x,y-1)10.直方图均衡化：直方图均衡化就是通过变换函数将原图像的直方图修正为平坦的直方图，以此来修正原图像之灰度值。

11.采样：对图像f(x,y)的空间位置坐标（x,y）的离散化以获取离散点的函数值的过程称为图像的采样。

12.量化：把采样点上对应的亮度连续变化区间转换为单个特定数码的过程，称之为量化，即采样点亮度的离散化。

13.灰度图像：指每个像素的信息由一个量化的灰度级来描述的图像，它只有亮度信息，没有颜色信息。

14.图像锐化：是增强图象的边缘或轮廓。

考研数字图像处理知识点剖析数字图像处理是计算机视觉和图像处理领域的一门重要课程，也是考研计算机专业的必考内容之一。

本文将对考研数字图像处理的知识点进行剖析，并对相关概念和算法进行介绍。

一、数字图像处理基础知识1. 图像的表示和数字化图像可以通过像素矩阵来表示，每个像素由一个灰度值或颜色值来描述。

数字化过程包括采样、量化和编码三个步骤。

2. 灰度变换灰度变换是指通过像素的灰度值进行变换，常见的灰度变换函数包括线性变换、非线性变换和直方图均衡化。

3. 空间域滤波空间域滤波是指通过改变像素的邻域内像素值来实现对图像的增强或去噪。

常见的空间域滤波方法有均值滤波、中值滤波和高斯滤波等。

二、数字图像处理基本算法1. 图像锐化与模糊图像锐化算法可以提高图像的边缘信息，常用算法包括一阶导数算子、Sobel算子和Laplacian算子。

而图像模糊算法可以降低图像的细节信息，常用算法有均值滤波和高斯滤波。

2. 图像分割图像分割是将图像划分成若干个具有独立意义的区域的过程，常见算法有阈值法、边缘检测法和区域生长法等。

3. 图像压缩图像压缩是通过减少图像数据的冗余来实现图像的存储和传输。

常用的压缩算法有无损压缩算法（如Huffman编码）和有损压缩算法（如JPEG压缩）。

4. 图像恢复图像恢复是通过数学模型和算法来恢复由于传感器噪声或其它原因引起的损坏的图像。

常见的图像恢复算法包括逆滤波、最小均方误差和非负约束等。

三、数字图像处理实际应用1. 医学图像处理数字图像处理在医学领域有着广泛的应用，如X光图像的增强和分割，磁共振图像的去噪和恢复等。

2. 视频编码与处理数字图像处理技术在视频编码和处理中起着重要作用，如H.264和HEVC等视频编码标准的实现，视频的剪辑和特效处理等。

3. 计算机视觉数字图像处理是计算机视觉的基础，通过图像处理算法实现物体检测、分割、跟踪等任务。

结语本文对考研数字图像处理的知识点进行了剖析，介绍了数字图像处理的基础知识、基本算法和实际应用。
