磨煤机工作原理
磨煤机是一种常见的煤炭加工设备，工作原理主要分为三个步骤：破碎、研磨和分级。
首先，磨煤机中的煤炭通过给料装置被送到破碎装置。
破碎装置通常包括一个旋转的锤子或者刀片，它们会以高速旋转并敲击或切割煤炭。
这样，煤炭会被破碎成较小的颗粒。
接下来，破碎后的煤炭颗粒进一步被送入磨磨装置。
磨磨装置主要由砂轮或者滚筒组成，它们会将煤炭颗粒进行磨磨，使其更加细小。
这个步骤的目的是提高煤炭的表面积，以便更好地与空气或者其他工艺介质进行反应。
最后，磨煤机中的煤炭颗粒会经过分级装置进行分离。
分级装置通过筛孔的大小来控制煤炭颗粒的大小。
过大的颗粒会被送回破碎装置进行再次破碎，而过小的颗粒会被排除掉，只有符合要求的颗粒才会被收集和利用。
总的来说，磨煤机通过破碎、研磨和分级的过程将原始的煤炭转化为所需的颗粒大小，以满足后续工艺和应用的需求。
它在煤炭加工和利用过程中发挥着重要作用。
磨煤机工作原理
磨煤机是煤矿、电厂等工业领域常用的设备，其主要作用是将原料煤炭进行破碎和磨细，以满足工业生产中对煤粉的需求。
磨煤机的工作原理包括破碎和磨粉两个过程，下面将分别介绍这两个过程的工作原理。
破碎过程是指将原料煤炭从较大的颗粒破碎成较小的颗粒的过程。
磨煤机内部通常由破碎装置和输送装置组成。
原料煤炭首先通过输送装置进入破碎装置，破碎装置内部设有高速旋转的锤头，当原料煤炭进入破碎装置后，受到锤头的冲击和撞击力，从而被破碎成较小的颗粒。
破碎后的煤炭颗粒随后通过输送装置被输送到磨粉装置进行下一步的工艺处理。
磨粉过程是指将破碎后的煤炭颗粒进一步磨细成煤粉的过程。
磨煤机的磨粉装置通常由磨盘和磨辊组成。
破碎后的煤炭颗粒首先通过输送装置进入磨盘，磨盘内部设有多个磨辊，磨盘和磨辊之间形成一定的间隙。
当煤炭颗粒进入磨盘后，受到磨辊的挤压和剪切力，从而被磨细成煤粉。
磨粉后的煤粉随后通过风力输送装置被输送到煤粉集尘器进行分级和收集，最终得到所需的煤粉成品。
总的来说，磨煤机的工作原理是通过破碎和磨粉两个过程，将原料煤炭加工成所需的煤粉成品。
破碎过程主要是通过高速旋转的锤头对原料煤炭进行破碎，而磨粉过程则是通过磨盘和磨辊对破碎后的煤炭颗粒进行磨细。
整个工作过程中，煤炭颗粒不断受到力的作用，最终实现了煤炭的破碎和磨细，从而满足了工业生产对煤粉的需求。
通过对磨煤机的工作原理进行了解，可以更好地掌握磨煤机的使用和维护，提高磨煤机的工作效率和生产质量，从而为工业生产提供更好的支持和保障。
同时，对磨煤机工作原理的了解也有助于磨煤机的改进和创新，推动磨煤机技术的发展，满足不断变化的工业生产需求。

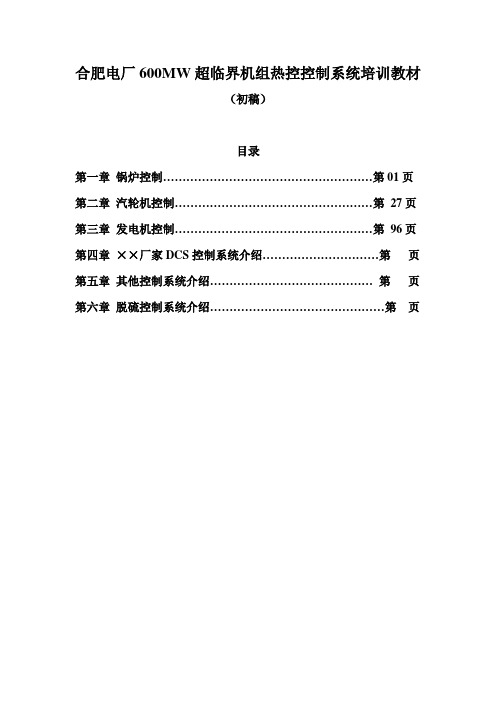

合肥电厂600MW超临界机组热控控制系统培训教材（初稿）目录第一章锅炉控制 (01)第二章汽轮机控制 (27)第三章发电机控制 (96)第四章××厂家DCS控制系统介绍…………………………第页第五章其他控制系统介绍……………………………………第页第六章脱硫控制系统介绍………………………………………第页一、锅炉控制1、炉主要技术规范本期工程装设1台600MW燃煤汽轮发电机组，锅炉为东方锅炉厂制造超临界参数变压运行直流炉，单炉膛、一次再热、平衡通风、露天布置、固态排渣、全钢构架、全悬吊结构Π型锅炉。
燃用烟煤。
锅炉容量和主要参数：主蒸汽和再热蒸汽的压力、温度、流量等与汽轮机的参数相匹配，主蒸汽温度571℃，最大连续蒸发量(BMCR)为1900t/h（暂定），最终与汽轮机的VWO工况相匹配。
锅炉型号：DG1900/25.4-II1锅炉主要参数：过热蒸汽：最大连续蒸发量(B-MCR) 1900t/h额定蒸发量(BRL) 1807.9t/h额定蒸汽压力25.4MPa.g额定蒸汽温度571℃再热蒸汽：蒸汽流量(B-MCR/BRL) 1607.6/1525.5t/h进口/出口蒸汽压力(B-MCR) 4.71/4.52MPa.a 进口/出口蒸汽压力(BRL) 4.47/4.29MPa.a进口/出口蒸汽温度(B-MCR) 321/569℃进口/出口蒸汽温度(BRL) 315/569℃给水温度(B-MCR /BRL) 282/280℃注：a). 压力单位中“g”表示表压。
“a”表示绝对压(以后均同)。
b). 锅炉BRL 工况对应于汽机TRL 工况、锅炉B-MCR 工况对应于汽机VWO 工况。
锅炉运行方式：带基本负荷并参与调峰。
制粉系统：采用中速磨正压直吹冷一次风制粉系统，每炉按配6台中速磨煤机(设1台备用)，煤粉细度按200目筛通过量为75%。
给水调节：机组配置2×50% B-MCR 调速汽动给水泵和一台30% B-MCR 容量的电动调速给水泵。
磨煤机工作原理
磨煤机是一种常见的工业设备，用于将粗煤炭破碎和细磨成可燃的煤粉。
其工作原理主要包括以下几个步骤：
1. 进料：磨煤机通过进料装置将粗煤炭送入磨煤机的进料口。
在进料过程中，通常还会添加一定比例的煤粉助燃剂，以提高煤粉的燃烧效率。
2. 破碎：粗煤炭经过进料口进入磨煤机后，首先经过破碎装置进行破碎。
常见的破碎装置是辊式破碎机，通过其内部的两个金属辊轮的旋转，将粗煤炭夹在其间进行破碎。
3. 细磨：经过破碎后的煤炭进一步到达细磨装置。
细磨装置通常采用圆盘磨或球磨机等，利用高速旋转的磨盘或磨球对煤炭进行细磨。
在细磨过程中，煤炭不断与磨盘或磨球碰撞和摩擦，从而达到细磨的效果。
4. 分级：经过细磨后的煤粉通过分级装置进行分级。
根据需要，可以通过设置分级器的开口尺寸来控制煤粉的粒度。
较细的煤粉被分离出来，而较粗的煤炭则返回到细磨装置进行再次破碎和细磨。
5. 除尘：在磨煤过程中，会产生大量的煤粉尘。
为了防止煤粉尘对工作环境和设备的影响，磨煤机通常设置有除尘装置。
除尘装置可以通过滤袋或静电除尘器等方式将煤粉尘分离出来，确保出料的煤粉符合环保要求。
6. 出料：经过分级和除尘处理后，细磨好的煤粉通过出料装置从磨煤机的出料口排出。
根据需要，出料装置可以调整出料速度和煤粉的流动性，以满足不同的生产要求。
综上所述，磨煤机通过破碎和细磨的过程将粗煤炭磨制成可燃的煤粉，并通过分级和除尘处理，最终获得符合要求的煤粉产品。
这种工艺可以广泛应用于煤炭制热、炼铁、水泥生产等工业领域。
一、制粉系统简介我厂制粉系统采用的是冷一次风机正压直吹式制粉系统，配置6台HP中速磨煤机。
煤粉细度按200目筛通过量为~75%。
直吹式制粉系统的特点是，磨煤机磨制的煤粉全部立即送入炉膛燃烧，当锅炉负荷发生变化时，磨煤机的制粉量必须同时变化。
因此，锅炉正常运行依赖于制粉系统的正常运行。
1.煤粉管道每台磨煤机出来的风粉混合物经4根煤粉管道引至同一层四角燃烧器的煤粉喷嘴。
在磨煤机上部和给煤机层之间的空间内呈水平走向引至炉膛四角，后分别于炉膛四角沿垂直方向引至各燃烧器的喷嘴。
进入燃烧器的弯头设计成90’，弯头上设有煤粉取样孔。
根据煤粉管道的走向、弯头数及管道长度的不同，在管道上都装设有一至两个节流孔板保证各角的煤粉量的均匀。
每台磨煤机设有四个出口煤阀，采用气动传动装置。
煤阀上方设有密封风装置，密封风直接取自冷一次风，采用环行小母管供给方式，由一个气动门控制，再由四根密封空气管引至煤阀上方燃烧器侧。
当煤阀关闭时密封总门开启以保证磨煤机和人身的安全，防止炉膛正压时烟气返入磨煤机，另外对停用燃烧器喷嘴有一定的冷却作用。
每根管道上都采用了数量不等的联管器和膨胀系统，以适应风粉混合物温度以及水冷壁膨胀的影响。
2.密封风系统密封风采用集中供风，密封风机的进风源取自冷一次风，经密封风机增压后送至各用户,主要用于磨辊轴承、磨辊弹簧装置及给煤机的密封。
为保证密封风系统的可靠，采用2台密封风机，每台密封风机按100％容量设计。
在正常运行时投运一台密封风机，另一台作为备用。
当运行的密封风机故障停运或磨煤机密封风集箱与冷一次风管压差低时联锁启备用风机。
密封风的作用：（1）为防止磨煤机中的热风粉倒流到给煤机中，影响给煤机正常工作，在给煤机机壳进煤口的下方设置一路密封空气。
（2）磨煤机是在正压下运行，密封风系统向磨辊弹簧装置提供清洁空气，用以防止热空气和煤粉污染弹簧装置。
（3）向磨煤机磨辊通过耳轴中心孔提供密封风以免煤粉进入磨辊轴承。
磨煤机工作原理
磨煤机是一种用于破碎和细磨煤炭的设备，其工作原理可以分为以下几个步骤：
1. 原料煤炭进料：磨煤机通常通过机械输送装置将煤炭原料送入机器，原料煤炭进入磨煤机的喂料口。
2. 煤炭破碎：原料煤炭经过磨煤机的碾磨器件，如滚筒或滚轮，在较大的压力下被压碎和破碎。
煤炭在碾磨器件之间被不断压缩、挤压和研磨，直到达到所需的细度。
3. 分级：破碎后的煤炭通过机械力或气流进行分级。
较粗的颗粒返回碾磨装置进行再磨，而较细的颗粒则通过筛网或气流分离器被收集。
4. 煤炭粉末收集：细磨后的煤炭进入粉煤集中器或过滤器进行收集。
这些收集设备可以通过风力、离心力或重力来分离煤炭粉末和废气，将煤炭粉末收集在一个集中的位置。
5. 煤炭粉末输送：收集的煤炭粉末可以通过管道或传送带等输送装置进行输送。
这样，煤炭粉末可以被用于发电厂中的燃烧设备或其他工业用途。
总的来说，磨煤机通过破碎和细磨煤炭，使其达到所需的细度，并通过分级和收集设备将煤炭粉末进行收集和输送。
这种工作原理使磨煤机成为能源行业中重要的设备之一。
BBD双进双出磨煤机一、双进双出磨煤机的工作原理双进双出磨煤机具有两个完全对称的粉磨回路,其工作原理如下：原煤通过能自动控制速度的给煤机进入落煤管，靠重力的作用落入输送装置的下方，被旋转的绞笼送入磨煤机的筒体，旋转的筒体内装有一定量的钢球，把原煤研磨成煤粉。
一次风从磨煤机两侧的中空管进入磨机的筒体，对原煤和煤粉进行干燥，并将磨制好的煤粉通过绞笼体的环形通道输送到磨煤机上方的分离器中，不合格的粗煤粉返回筒体内重新粉磨，合格的细粉被送到锅炉的燃烧器。
部分一次风进入混料箱，对原煤进行充分预干燥后进入磨煤机分离器，与入磨一次风混合，共同完成对煤粉的进一步干燥和输送。
二、双进双出磨煤机控制原理与其它形式磨煤机不同，双进双出磨煤机不是通过给煤机来调节控制出力，而是靠调整通过磨煤机的一次风量进行控制。
在运行中双进双出磨煤机无论负荷如何，磨内风煤比始终保持不变。
这就是说在给定负荷下，如果想增减磨煤机出力，只需增减一次风量即可实现,这是双进双出磨煤机的独有特点。
因此双进双出磨煤机响应锅炉负荷的调节时间非常短，可与燃油和燃气锅炉相媲美。
恒定不变的磨内风煤比在低负荷情况下会导致输粉管道内的煤粉流速过低。
为保证煤粉输送的通畅，通过附加风量（称作旁路风）保证煤粉的正常输送。
BBD双进双出磨煤机制粉系统系统的独到之处，是利用旁路风将预干燥和输粉的两个功能完美地结合起来。
自动控制优化选择旁路风，使原煤的预干燥风能保持在需要值。
旁路风具有预干燥和最终干燥的作用，它与原煤在混料箱内强烈混合，对原煤预干燥后进入分离器底部继续对煤粉进行最终干燥。
煤的水份越高，优点就越突出。
双进双出磨煤机的风煤比大大低于中速磨煤机的风煤比，能够保证锅炉在低负荷下正常运行，可减少锅炉在维持低负荷时燃用昂贵的燃油或天然气的费用。
为保证双进双出磨煤机的正常运转，必需保持磨内有稳定的煤量。
为此，采用一个单独的测量控制回路，通过测量磨内压差来调节给煤量。
磨内煤量可通过噪音（电耳）测量控制装置（磨内的煤越多，发出的噪音越小）或压差测量控制装置（磨内的煤越多，压差越高）来控制。
